Подключение от столба к дому

Подводка электричества к личным жилым домам почти всегда осуществляется при помощи СИП, другими словами самонесущего изолированного провода. В данном случае осуществляется воздушное ответвление от ЛЭП и предстоящее подключение к объекту. В согласовании с требованиями, установка кабеля СИП от столба к дому должен выполняться только квалифицированными спецами. Это связано со специфичностью и особенностями такового подключения, зависящего от многих причин. В состав СИП входят жилы из алюминия, потому он не годится для прокладки снутри помещений, а применяется только при выполнении внешних электромонтажных работ.

Достоинства СИП

Кабель марки СИП пользуется широкой популярностью при устройстве воздушных ЛЭП и подключении потребителей. Стопроцентно он именуется самонесущим изолированным проводом, состоящим из нескольких жил, скрученных в общий жгут. Вся структура покрыта изоляционным слоем, материалом для которого служит светостабилизированный термопластичный либо сшитый целофан.

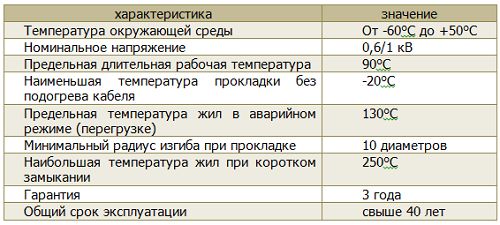

Кабель СИП по своим техническим чертам существенно превосходит провода старенького эталона А и АС, применявшиеся ранее. Они не имели изоляции, любая жила монтировалась раздельно, на личных изоляторах, размещаемых на траверсах. С возникновением СИП установка значительно упростился. Жгут кабеля просто закрепляется на опоре, после подготовительного натяжения его лебедкой либо другим аналогичным устройством.

Стало может быть монтировать СИП по стенкам, чего нельзя было делать, используя старенькые провода. Данная особенность имеет огромное значение для стесненных городских критерий, позволяет использовать укороченные опоры и располагать кабель вблизи со слаботочными линиями. Разработка монтажа дает возможность значимой экономии вещественных ресурсов и денег. К примеру, кабелю СИП не требуются такие широкие просеки под ЛЭП, как это было при использовании старенькых проводов. Не считая того, существенно сократилось количество обрывов, перехлестываний и связанных с этим маленьких замыканий. Очень тяжело разорвать четыре жилы, скрученные в единый жгут.

Кабель СИП обладает завышенной устойчивостью к атмосферным осадкам и низким температурам. На обыденные провода без изоляции в зимнее время часто намерзает лед, что приводит к их обрыву. Благодаря полиэтиленовой изоляции, на кабелях СИП никогда не возникают наросты снега и льда. Снег и влага просто скатываются с изоляции без какой-нибудь задержки. Исключение составляет двужильный СИП-1, имеющий обнаженную несущую жилу. В кабеле СИП-4 с 4-мя жилами несущая жила размещена снутри жгута, а в других кабелях этого типа все жилы изолируются, в том числе и нулевые.

Электрический ввод в дом

В текущее время все поставщики электроэнергии требуют применять СИП для всех новых подключений. Это дает возможность избежать несанкционированных подключений, как это было ранее с неизолированными проводами старенького эталона. Используя надлежащие приспособления, стало вероятным делать разные операции по отводам и подключениям, не снимая напряжения с полосы. Наличие изоляции привело к резкому понижению вероятности поражения током и увеличению общей электробезопасности.

Бесспорным достоинством СИП числятся малые утраты электроэнергии при передаче на огромное расстояние. Реактивное сопротивление этих кабелей практически в 3 раза ниже по сопоставлению с обыкновенными воздушными линиями.

Выбор сечения и марки СИП

При выборе нужной марки кабеля СИП нужно учесть следующие причины:

• Предназначение воздушной полосы.
• Условия эксплуатации, места прокладки и главные требования безопасности.
• Количество фаз, которые нужна подключить.
• Общая мощность предполагаемой нагрузки.

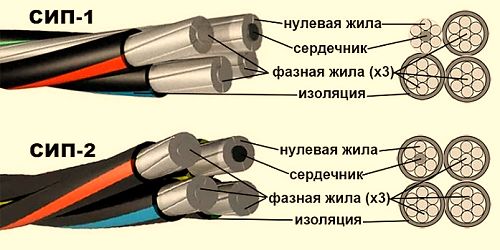

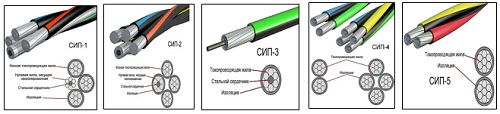

Конструктивные особенности кабеля СИП:

• В СИП-1: металлической сердечник нулевой несущей жилы не изолирован.
• В СИП-2: имеется изоляция у нулевой несущей жилы.
• В СИП-3: посреди всех жил каждого отдельного провода есть армированный сердечник. Каждый таковой провод помещен в изоляцию.
• В СИП-4: в изолированных жилах сердечники отсутствуют.
• В СИП-5: в нем также нет сердечников, изоляция выполнена из светостабилизированного целофана. Кабель с маркировкой «НГ» не подвержен горению и отличается завышенной стойкостью изоляции. Это дает возможность прокладывать полосы снутри построек. Но данный тип кабеля еще не сертифицирован и не применяется.

Проще всего избрать сечение кабеля СИП. Простота выбора связана с тем, что величина малого поперечного сечения жил составляет 16 мм 2 . Этого полностью довольно для того, дабы обеспечить электроэнергией средний личный дом. При таком сечении будут нормально работать все бытовые приборы и оборудование, включенные на полную мощность.

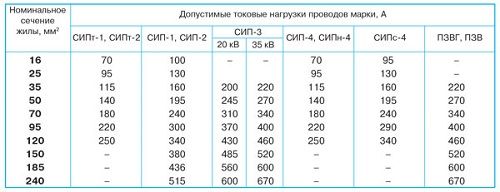

Если же нужна выполнить ввод кабеля для многоквартирного дома, то его сечение рассчитывается в согласовании с силой тока по особым таблицам. В большинстве случаев применяются СИП с 2-мя жилами – фазой и нулем либо 4-мя жилами, когда добавляется еще две фазы. Очень изредка применяются пятижильные кабели с дополнительным защитным проводником РЕ.

Ввод электричества в дом

Как ранее говорилось, подключение вводного кабеля должно производиться представителями спец организации, занимающейся электроснабжением.

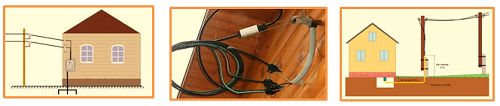

В текущее время дом может быть подключен к ЛЭП 3-мя основными методами:

1. Прокладка воздушной полосы от столба с внедрением дюралевых неизолированных проводов. Этот метод считается более небезопасным и на практике его использование существенно сократилось.
2. Устройство ввода от воздушной полосы самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция дает возможность избежать маленьких замыканий в всех ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
3. Ввод в дом особым бронированным кабелем, прокладываемым под землей. Этот метод считается более неопасным, в особенности для древесных домов, но и поболее дорогостоящим.

Пусконаладочные работы

Так как основной темой является СИП-кабель, на его использовании в качестве ввода стоит тормознуть более тщательно. Данный метод пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим чертам. Но при использовании этого кабеля, нужно соблюдать определенные условия, в особенности в вопросах его прокладки по стенке древесного дома.

Очень многие спецы являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим чертам прочности. В связи с этим, СИП-кабели не должны контактировать с хоть какими видами строй конструкций. Такая перестраховка разъясняется защитой воздушной полосы от недлинного замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. Другими словами, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За этот период времени мощная электрическая дуга с высочайшей температурой полностью способна поджечь сухие конструкции древесного дома. Но существует огромное количество приверженцев такового метода прокладки при условии соблюдения определенных мер безопасности.

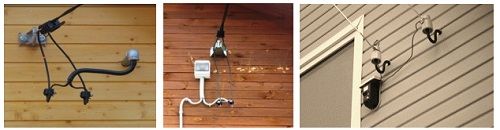

Одним из таких методов является внедрение для ввода железной толстостенной трубы, которая отлично локализует действие электрической дуги. Повышенное внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание вероятного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита при помощи гофрированной трубки.

Одним из вариантов устройства ввода может быть устройство перехода от дюралевых жил СИП на кабель, запланированный для прокладки снутри древесного строения. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда применяются неизолированные провода, присоединенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сопоставлению с вводным щитом.

Подключение к сети от столба

После рассмотрения технических особенностей ввода кабеля СИП следует более тщательно тормознуть на методах его монтажа и подключения к домашней электрической сети от столба.

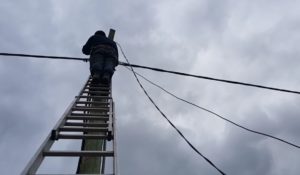

Данный участок считается очень ответственным, потому все работы должны проводиться квалифицированными спецами организации – поставщика электроэнергии. В большинстве случаев применяется подводка электропитания по воздуху. Этот метод менее накладный, как по времени, так и по вещественным ресурсам.

Молниезащита дома: устройство и установка

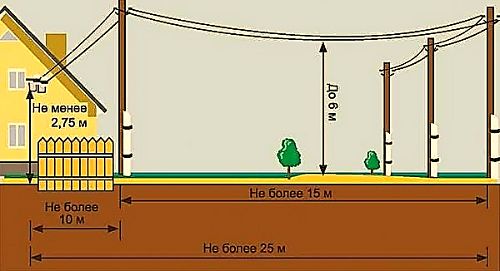

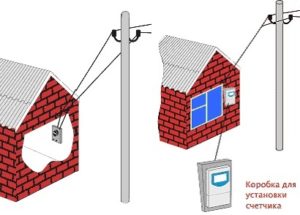

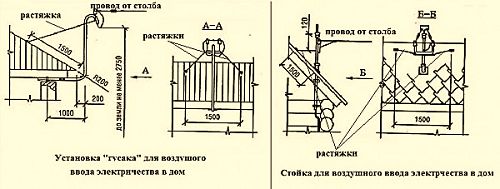

В согласовании с нормативными требованиями, высота ввода кабеля в здание должна составлять более 2,75 м. Если высота дома соответствует этой норме, осуществляется установка распределительного щитка с УЗО на стенку. Потом к нему подключается кабель, идущий от столба. При наименьшей высоте дома устанавливается особая стойка из железной трубы. Ее форма может быть ровная либо изогнутая, именуемая гусаком. Любой из вводов отличается своим методом крепления к стенке.

Расстояние от столба до точки ввода должно быть менее 10 метров. Если расстояние превышено, в данном случае устанавливается вспомогательная опора. Расстояние от нее до воздушной ЛЭП составляет менее 15 метров.

Для отвода от воздушной ЛЭП на расстояние до 10 м применяется медный провод, сечением 4 мм. Если расстояние составляет 10-15 м, сечение возрастает до 6 мм. Поперечник дюралевых проводов СИП во всех случаях составляет более 16 мм.

Цена медных проводов существенно выше по сопоставлению с дюралевыми. Потому для подводки электричества осуществляется установка кабеля СИП от столба к дому либо применяются обыденные дюралевые провода. Эта процедура может производиться различными методами. В первом случае между столбами натягивается трос либо несущий провод, к которому токопроводящий кабель прикрепляется особыми хомутами. 2-ой вариант с внедрением кабелей СИП не просит дополнительных опор и креплений. При его монтаже используются стеклянные, полимерные либо фарфоровые изоляторы вкупе со специальной арматурой.

Особая арматура начала употребляться сравнимо не так давно и уже захватила широкую популярность. Она обладает определенным припасом прочности, обеспечивающим защиту кабеля при аварийных ситуациях. Под механическими воздействиями происходит разрушение арматуры, а кабель остается целым, без нарушения электроснабжения. От места касания вводным кабелем древесной стенки дома и до места, где устанавливается щиток, провод СИП укладывается в железную трубу.

Главным недочетом воздушного ввода является открытая проводка с высочайшей вероятностью ее повреждения. Не считая того, наличие висячих проводов делает ограничения для проезда автокранов, и другой крупногабаритной техники.

Подводка электричества к дому

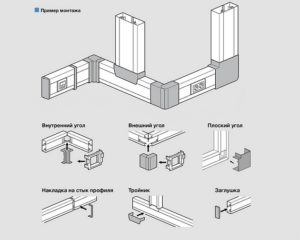

Прокладка кабеля в кабель-канале: аннотация монтажа с фото

Верный установка СИП кабеля: как осуществляется и что для этого необходимо

Установка кабель-канала к стенке: выбор размеров и материала, методы фиксации

Как избрать метод подведения электричества от столба

Вопрос: «Как лучше подключить электричество от столба?» ставит в тупик многих хозяев личных домов и дачных участков. Для многих есть единственный метод присоединения к электросети: подведение проводов от столба ЛЭП к распределительному щитку на доме по воздуху. Но есть и очередной способ подключения: прокладка кабеля под землей. У него также есть свои достоинства, которые нужно изучить.

Спецы компании «РСК» в Калининграде советуют пристально подойти к выбору метода подключения от столба к дому либо участку. Свяжитесь с нами и мы поведаем, как поступить непосредственно в вашем случае.

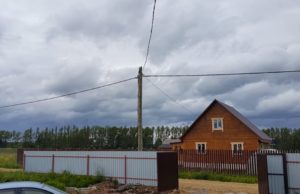

Воздушное подключение к полосы электропередач

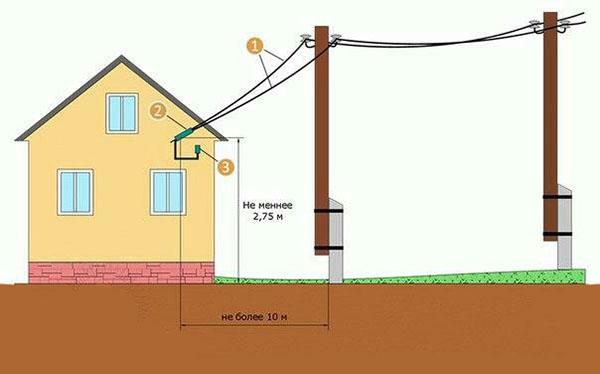

Дабы подключить электричество от столба к дому либо участку по воздуху, нужно соблюсти несколько критерий:

• высота ввода кабеля — более 2 м 75 см. На этой отметке устанавливается распределительная коробка с устройствами защитного отключения (УЗО) и подключается провод от столба. Если нет способности смонтировать щиток на этой высоте, применяется особая стойка, в обиходе — «гусак». Уже от трубостойки кабель подводится к распредкоробке. Есть нормативы по установке гусака. Данную операцию лучше поручить проф электрикам.
• расстояние до столба полосы электропередач от дома либо участка не должно быть больше 10 м. В неприятном случае правилами предписывается установка опоры (столба), к которой протягивается кабель от ЛЭП и дальше — к дому.
• применять медный кабель. Также используются дюралевые провода сечением от 16 мм.

Нужна выполнить требования к монтажу и пожарной безопасности: избрать опорный кабель либо СИП, изоляцию, убрать провод в особый железный кожух в местах контакта с древесными конструкциями.

Достоинства подключения электроэнергии от столба по воздуху

Почему необходимо вводить электричество воздушным способом? Не считая того, что этот способ более обычный и распространенный, он имеет конкретные достоинства:

• высочайшая скорость подключения;
• низкие трудовые затраты;
• доступная цена.

Обычно этих характеристик хватает, дабы склонить чашу весов в пользу воздушного подключения. Для полноты картины следует держать в голове о главном недочете способа — открытости, в том числе, для погодных явлений: снега, наледи, ветра. Обрывы кабеля — частая неувязка, с которой обитатели Калининграда и области обращаются в нашу компанию. Вот поэтому стоит направить внимание на подземную укладку кабеля.

Плюсы и минусы подземного подключения электричества

К бесспорным плюсам способа относятся:

• защищенность подключения: провод не оборвут ветер либо лед, не повредят горе-водители. Кабель пролегает в траншее под земле, единственное, что может ему грозить — это неплановые земельные работы;
• удобство укладки: особая двухслойная труба служит сразу для защиты и в качестве трассы, в какой проходит кабель;
• безопасность: провода не проходят над домом либо двором, они накрепко укрыты под землей;
• эстетичность: кабель не написает над головой, не мешает обзору.

Не лишен способ и недочетов: это и накладность, и большой фронт работ — копка траншеи, укладка кабеля, защитные мероприятия. Принципиально подобрать высококачественные материалы для изоляции кабеля под землей. Это дозволит защитить подключение от воды, мышей и других наружных причин.

Задаться вопросом о типе подвода электрики от столба стоит уже при разработке проекта подключения электричества. Обратитесь к нашим спецам за консультацией на любом шаге работ!
