Для начала давайте разглядим для чего необходимо устанавливать реле давления воды для скважинного насоса. По другому такое реле еще именуют датчик давления воды в системе водоснабжения. Реле давления — это маленький устройство, который определяет давление воды в системе и зависимо от приобретенных значений включает либо выключает насос.

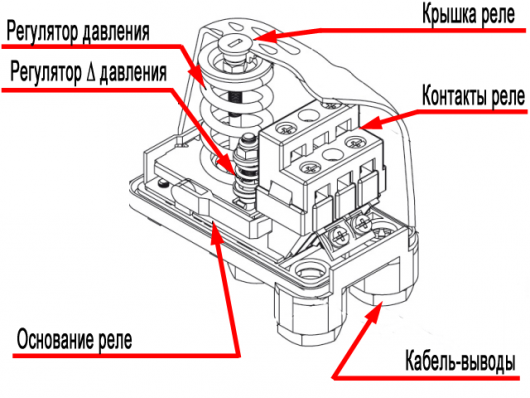

Конструкция и механизм работы реле давления
Реле давления ACR РМ/5 представляет собой ординарную конструкцию состоящую из: основания, 2-ух регулировочных пружин, ниже разглядим зачем они и как регулировать, группа контактов и защитная крышка.
Механизм работы реле давления для гидроаккумулятора состоит в следующем, мы выставляем нужное давление включения и отключения. Когда давление воды в системе миниатюризируется до давления установленного на реле, в этот момент контакты реле замыкаются и насос врубается в работу, тем закачивает воду в гидроаккумулятор, давление в системе увеличивается до уровня, установленного на реле, при котором реле разомкнет контакты и обесточит наш насос.

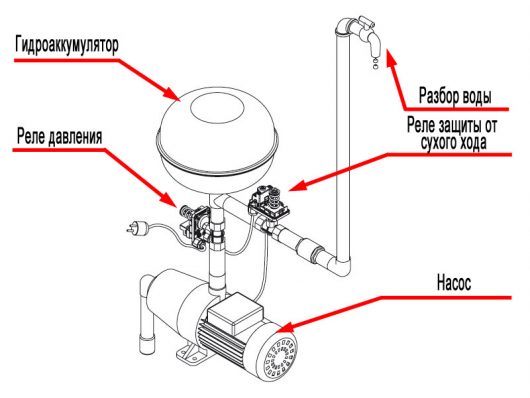

Как подключить реле давления к системе водоснабжения
Подключение глубинного насоса к реле давления осуществляется в любом месте системы водоснабжения, но обычно, вся автоматика устанавливается вблизи с гидроаккумулятором, дабы не тянуть длинноватые провода.

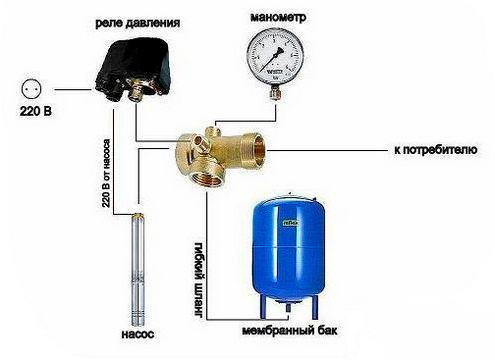

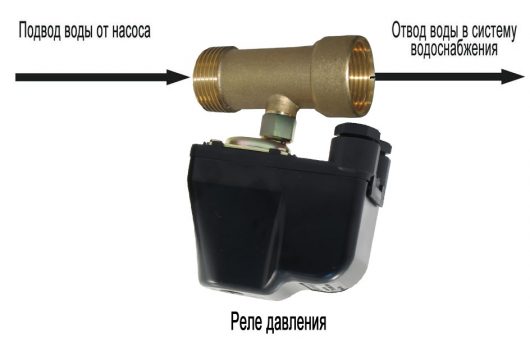

Для подключения реле давления применяется особый тройник, который имеет три штуцера: для подвода воды, штуцер для реле давления и 3-ий для отвода воды.
Схема подключения реле
Электрическая схема подключения реле давления рассматривалась ранее в статье о реле сухого хода, потому перебегайте по ссылке, дабы детально ее изучить.

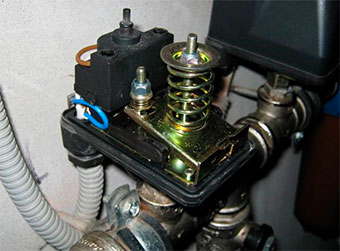

Как настроить реле давления для насоса

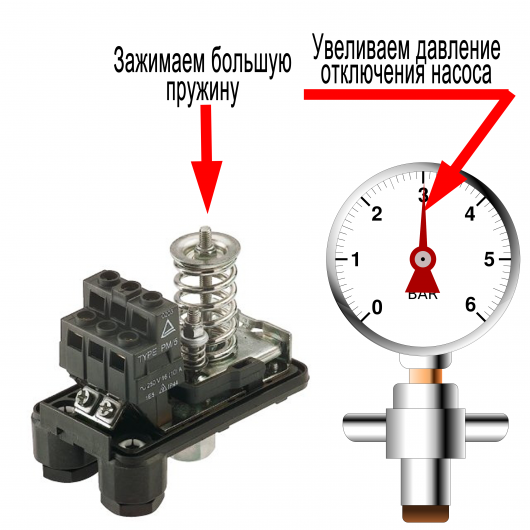

Сейчас побеседуем о том, как отрегулировать реле давления. Разглядим на примере китайского реле ACR РМ/5. Как уже говорилось выше, реле имеет две регулировочные пружины. Большая пружина создана для регулировки давления отключения насоса, т.е., чем больше сжимает пружину, тем увеличиваем давление отключения, смотрите пример на рисунке
И напротив, разжимая пружину уменьшаем давление, при котором разомкнуться контакты реле.

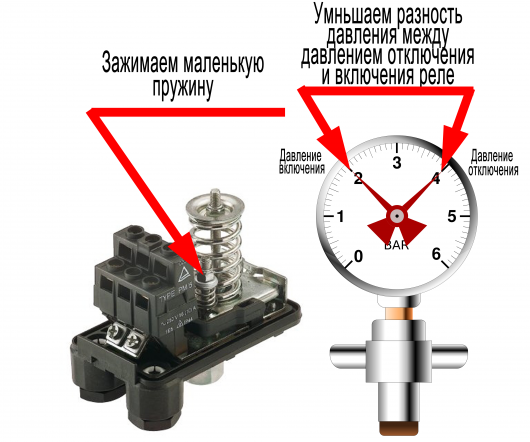

Малая пружина создана для регулировки спектра давления при котором будет происходить включения и отключение насоса, т.е. при сжатии пружины либо разжатии, мы уменьшаем разность между давлением отключения и давлением включения.
К примеру, у нас было давление отключения насоса 3 bar, давление включения 1 bar, при сжатии пружины мы уменьшаем разность давлений, тем повышаем давление включения насоса до 2 bar.
Вот такими ординарными манипуляциями, с регулировочными пружинами, делается настройка реле давления и мы добиваемся подходящих нам значений давления, при которых отключается либо врубается наш насос.

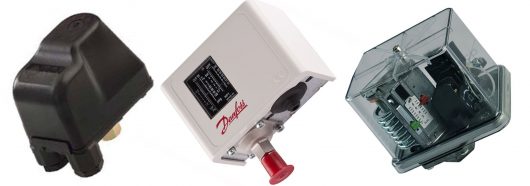

Виды реле давления, плюсы и недочеты.
На русском рынке представлены два типа реле:
- механические
- электронные
Механические реле давления воды является самым обычным устройством автоматики. Главным его достоинством является его дешевизна, цена колеблется от 300 до 3500 рублей, плюс оно совсем не сложно устанавливается.
К огорчению имеет ряд недочетов:
- отсутствует защита от перегрузок — т.е. если у нас произошел затор воды между насосом и реле давления, к примеру перемерзание в трубе, то насос будет работать до того времени пока не сгорит;
- отсутствие плавного запуска — насос запускается сходу на полную мощность, тем миниатюризируется наработка на отказ насоса;
- нельзя применять без гидроаккумулятора — если в системе неисправен либо отсутствует гидробак, а из-за того, что насос запускается на полную мощность, трубы в системе водоснабжения содрогаются и это может привести к разрыву системы со всеми грустными последствиями затопления помещения.
Электронное реле давления воды для насоса, по сопоставлению с механическим, имеет более тонкие опции по давлению воды в системе. Обычно, в такое реле ещё встраивается датчик протока, который защищает насос от “сухого хода” и тем устраняет от установки реле защиты от сухого хода.

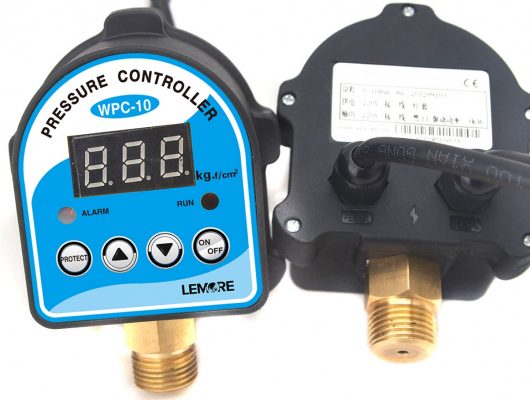

Электронное реле давления воды для насоса
Обзор реле давления

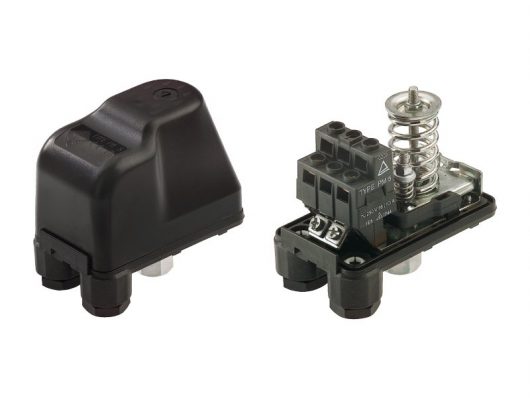

Реле давления ACR РМ/5
Самое доступное реле представленное на русском рынке, является реле китайского производства ACR РМ/5. Не имеет защиты от пыли и воды, имеет две группы контактов.

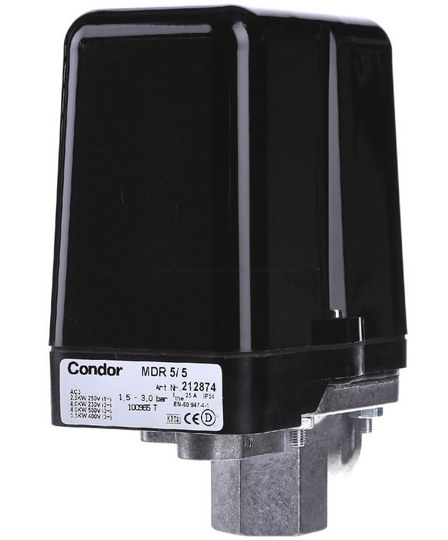

Реле давления Condor MDR5/8
Очень отлично себя зарекомендовало германское реле, под маркой Condor MDR5/8. Имеет пылевлагозащищенный корпус, позолоченные контакты, контактная группа двухполюсная, т.е. размыкается и фаза, и ноль. Очень обычная регулировка, без использования усилий. Имеет две группы контактов: нормально замкнутые и нормально разомкнутые, потому может употребляться, как реле давления, так и в качестве реле защиты от сухого хода. На корпусе есть отверстие для установки манометра.

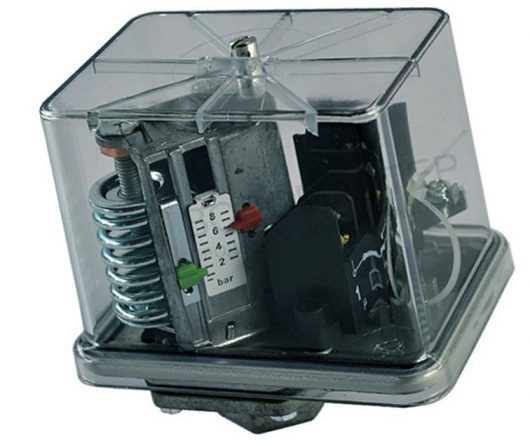

Реле давления Tival FF4-8
Ещё одно высококачественное реле Tival FF4-8 (Grundfos), производства страны Германия, имеет индекс защищенности от наружной среды IP52. Имеет высококачественный корпус и плотный кабель-вывод. Положительным моментом данного реле является регулировка давления без манометра, снутри реле имеется отградуирована шкала давления и шкала дельты давления.
К минусам можно отнести однополюсную контактную группу, размыкает только фазу.

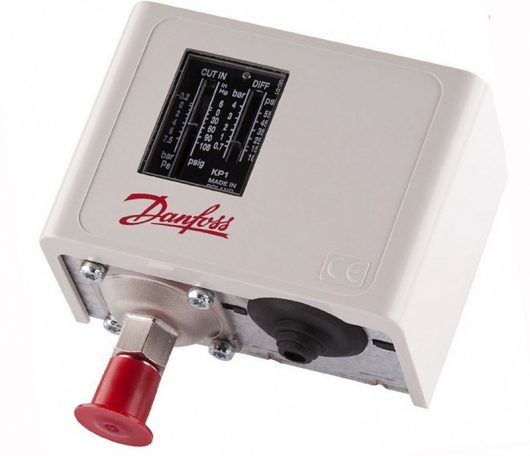

Реле давления Danfoss KPI
Ещё один представитель высококачественного реле — это реле Danfoss KPI, делается в Дании. Имеет позолоченные контакты, что исключает пригорание контактов. Так же как и предшествующее реле, можно регулировать без манометра по шкале. Может служить как реле сухого хода.
Схема подключения реле насосной станции и регулирование
Реле давления насосной станции представляет собой маленькой блок, который держит под контролем нужный уровень давления в трубопроводной системе.
Подключение реле насосной станции существенно наращивает уровень комфорта при использовании системы водоснабжения. Ведь это оборудование держит под контролем когда включить насос для пополнения припаса воды в баке (либо гидроаккумуляторе), а так же когда выключить насосное оборудование, если уровень воды достигнул нужной отметки.
Содержание статьи
- Конструкция и механизм работы
- Схема подключения реле к насосной станции
- Электрическая схема соединений
- Настройка и регулирование
В этой статье мы собрали всю нужную информацию, которая поможет Для вас разобраться в том как выполнить подключение реле насосной станции, осознать его устройство и механизм работы, также как его настраивать и регулировать.
Конструкция и механизм работы
Реле давления насосной станции представляет собой электронно-механический блок, который способен без помощи других выключать либо включать насосное оборудование при достижении определенных (заблаговременно данных) значений давления воды в трубопроводе.
Конструкция каждого определенного реле имеет свои особености, но в общем случае в его состав входят:
1 – зажимные кабельные муфты – подвод проводов электропитания;
2 – клеммы подключения заземления;
3, 4 – клемммы для подключения электропитания;
5 – кнопка для принудительного включения;
6 – пружина и гайка для регулирования давления;
7 – корпус основания;
8 – фланец для подключения к насосной станции.
Механизм работы
Включение и выключение реле насосной станции находится в зависимости от величины давления воды в системе. Вот, например, описание работы 1-го из вариантов конструкции реле давления.
Чем больше давление, тем посильнее сжимается пружина 6. Когда пружина пружина сжимается на настроенный максимум, то электрическая цепь размыкается и насос отключается (на него не подается питание).
Если давление в системе опускается до малого значения, то пружина разжимается, тогда контакты реле замыкаются и на насос идёт питание.
Зависимо от назначния выпускаются разные типы реле, которые отличаются друг от друга по таким характеристикам как:
тип и уровень входного сигнала;
тип питания (наружное либо автономное);
предельные уровни измерений и контроля;
наличие дополнительных контактов;
метод установки;
степень защиты.
Схема подключения реле давления насосной станции
Порядок установки реле давления к насосной станции либо на трубопровод состоит из 3-х шагов:
Шаг 1 – подключение к воде.
Шаг 2 – подключение электропитания.
Шаг 3 – настройка давления и регулировка.
1-ое, что нужно выполнить – это присоединить реле к трубопроводной системе.
Механическая схема подключения не представляет особенных проблем.
В случае подключения впрямую к погружному насосу:

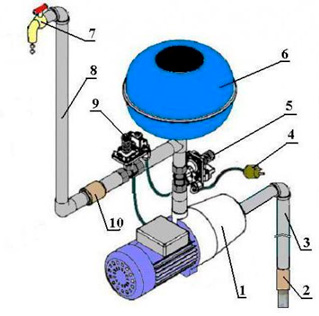

Схема подключения реле давления насосной станции смотрится следующим образом:
На схеме обозначено:
1 – электронасос;
2 – оборотный клапан, установленный на всасе воды;
3 – поглощающий трубопровод;
4 – сетевой шнур питания;
5 – реле давления;
6 – гидроаккумулятор;
7 – кран (потребитель воды);
8 – напорная часть трубопровода;
9 – защита от работы без воды / реле «сухого хода»;
10 – оборотный клапан на напоре.
На корпусе реле предусмотрен вход для подвода воды от насосной станции. Следует держать в голове, что у реле для бытовых насосный станции для подключения предусмотрен четырехдюймовый вход, в то время как для оборудования промышленных либо специализированных установок вход (поперечник штуцера) воды в реле может отличаться.
Если присоединительный вход на реле отличается по поперечнику от вашего трубопровода, то нужно установить переходник.
Электрическая схема соединений
Вторым шагом при установке либо подключении реле будет подключение электропитания.
При всем этом зависимо от того как у Вас смонтирована линия подачи воды и где установлено реле может употребляться:
подключение к полосы погружного насоса;
схема подключения реле насосной станции при помощи блока управления.
Реле давления для погружного насоса

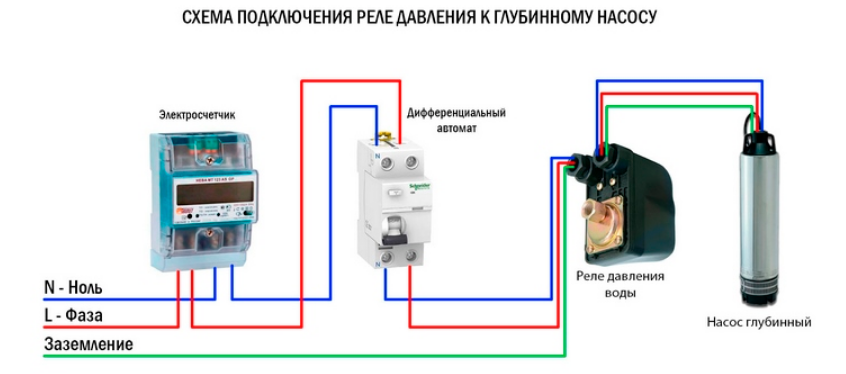

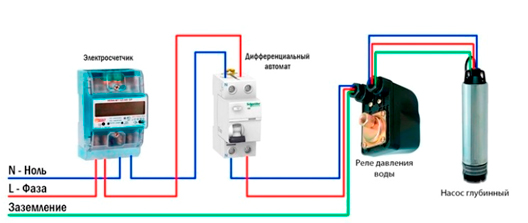

Электрическая схема соединений смотрится следующим образом.
Электропитание через счетчик и автомат идёт на вход реле давления, дальше к выходным клеммам реле питание уходит к скважинному насосу.
Если давление в трубопроводной системе добивается максимума, то реле отключает питание электронасоса, а если давление падает до мимнимума, то насос врубается.
Блок управления насосной станции
В почти всех современных насосных станциях уже предустановлены блоки защиты. В комплектацию таких блоков заходит защита от перегрева и от работы в холостую, т.е. работы оборудования без воды, также реле давления.
В комплектацию бытовой насосной станции заходит гидроаккумулятор, который в комплекте с реле отвечают за поддержание нужного уровня давления в системе.
Гидроаккумулятор (либо гидробак) набирает воду и делает нужное давление в системе, когда уровень давления добивается установленной производителем либо данной покупателем отметки, то реле давления отключает питание электронасоса.
Сейчас можно свободно воспользоваться душем и другими потребителями воды, к примеру умывальниками, сан узлами и техникой.
Когда значение давления в гидробаке падает до нижней отметки, реле включает насос и пополняет бак.
Как подключать
В обоих случаях при подключении реле давления к насосу, фаза и ноль прежде всего подключают к электросчетчику, а потом к защитному автомату (предохранителю), а уже позже следует подключение реле.
Не запамятовывайте подключить заземление.
Электрическая схема подключения реле насосной станции завершается присоединением насоса к реле.
Настройка и регулирование
Производитель реле уже настроил порог срабатывания оборудования. В большинстве случает применяется спектр:
от 1,4 кг/см 2 давление включения насоса (малая пружина);
до 2,4 кг/см 2 давление выключения (большая пружина).
После полной установки реле давления в систему для его опции нужно включить насосное оборудование и заполнить систему водой до такового уровня, пока реле не отключит насос.
Запишите это значение давления с манометра.
Настройка осуществляется в следующей последовательности:
1 – откройте крышку реле;
2 – для опции малого давления включения ослабьте либо подтяните гайку на наименьшей пружине.
3 — для опции давления выключения ослабте либо подтяните гайку на большой пружине
4 – следует держать в голове, что для комфортабельной работы оборудования разница давления между порогами срабатывания реле должна быть более 1 атм, а рекомендуемое значение составляет 1,4 атм.
5 – откройте кран и сбросьте давление в системе на минимум для проверки порогов срабатывания на включение и отключение оборудования.
6 – по мере надобности сделайте повторную настройку либо регулировку.
Зависимо от свойства реле давления с течением времени в более дешевеньких моделях может наблюдаться ослабление затяжения пружин и как следствие изменение порогов срабатывания реле.
В данном случае нужно делать повторяющуюся регулировку реле для установки нужных характеристик.
