Для непрерывной, высококачественной работы нередко на дачах и в личных домах без централизованного водопровода применяют гидроаккумуляторы с погружными насосами. Для определения гидроаккумуляторы имеют разную окрасу: красные предусмотрены под отопление; синие – для холодного и жаркого водоснабжения.
Конструктивные особенности гидроаккумулятора
Гидроаккумулятор представляет собой железную емкость разбитую на две условные части мембраной: диафрагмой либо баллоном.
Гидробаки с диафрагменной мембраной состоят из:
- камеры для воды;
- диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
- гнезда с клапаном;
- патрубка подсоединения к системе.
Различают горизонтальные и вертикальные гидроаккумуляторы.
Почаще для пригородных домов применяют гидробаки вертикальные. У них имеются ножки, также особое крепление на корпусе для подвешивания на стенку. Занимают не много место.
Нужен ли гидроаккумулятор для погружного насоса?
- Гидроаккумулятор предназначен для защиты насоса, т.к. в нем скапливается маленькое количество воды, которое будет употребляться при открытом кране.
- При установке гидроаккумулятора дополнительно инсталлируются следующие устройства: манометр, воздухоотводчик и реле давления.
- Гидроаккумулятор устанавливается в доме, в особом помещении либо в приямке, защищенной от поступления осадков.
Если гидроаккумулятор не установлен, то насос будет врубаться повсевременно, как будет раскрываться кран. В связи с этим, растет возможность гидроудара. Гидроудар появляется при скачкообразном повышении давления, которое возникает из-за нередких включений. Потому значимость гидроаккумулятора явна.

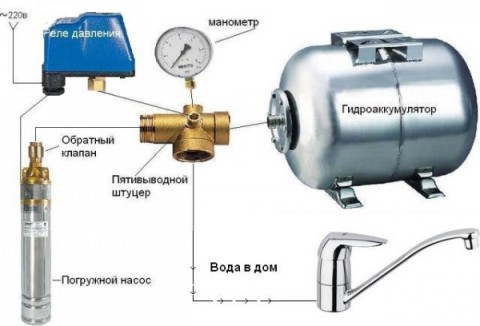

Схема подключения гидроаккумулятора

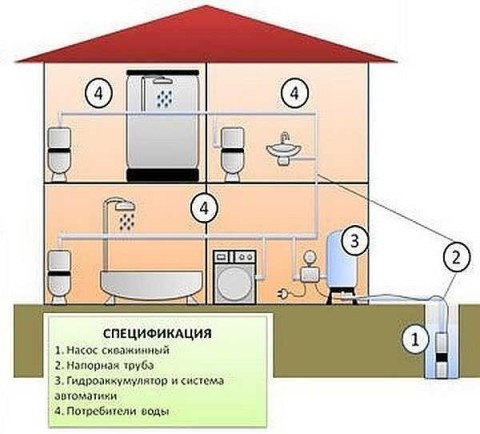

Система водоснабжения содержит в себе: насос, гидроаккумулятор , реле давления , оборотный клапан , запарную арматуру, манометр , трубопровод, ну и, конечно, электрическое питание.
Гидроаккумулятор устанавливается вблизи с внешним насосом в приямке либо же в помещении в доме, глядя где выделено место. Все устройства, которые нужны для подключения всего оборудования, присоединяются при помощи 5-выводного штуцера . 5-выводной штуцер располагает выходами различного поперечника, что совершенно подходит при подключении схемы для обвязки гидроаккумулятора. Потому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором. Поначалу штуцер прикрепляется к гидробаку, позже к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома. Оборотный клапан позволяет накопить воду в гидробаке от погружного насоса.
Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:
- Опускаем насос в скважину;
- Нужно закрепить страховочный трос, который держит насос;

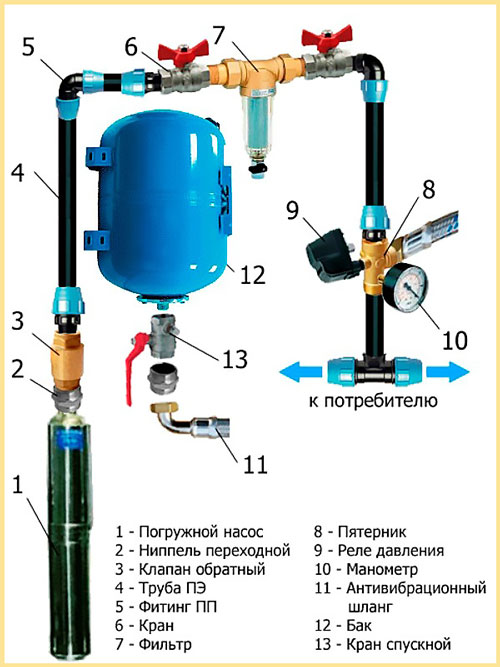

- Подсоединяем все элементы схемы с помощью пятивыводного штуцера;
- Нужно произвести настройку реле давления.
Реле давления
Реле давления играет важную роль в работе гидроаккумулятора, также всей домашней системы. Для эффективности и корректность работы реле нужно настроить.
Для этого нужно:
- Первым дело нужно избавиться от воды в системе водоснабжения, для этого необходимо открыть кран, который размещен понизу;
- Раскрывается крышка реле и врубается насос для наполнения системы водой.
- После отключения насоса нужно уяснить показания манометра, который указывает давление в системе;
- Снова спускается маленькое количество воды, дабы запустить насос. Также записываются показания манометра. Далее делается математический расчет: от большего числа вычитаем меньшее. От который получил числа происходят последующие деяния. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле нужно затянуть. Если значение больше, чем 1,4 бар, то ослабить.
- Гайкой на большой пружине в реле можно регулировать напор воды. Деяния полностью подобные. Больший напор – затягивается, гораздо меньше – ослабляется.
- Все опции должны проводиться при выключенном насосном оборудовании.
- После всех пройденных шагов необходимо запустить систему и проверить как она работает. Настраивать можно нескончаемое количество раз, до того момента, пока все не устроит.
- Погружной насос перекачивает воду из скважины в гидробак;
- По мере наполнения воды в гидроаккумуляторе происходит увеличение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится;
- Припас воды, скопившейся в гидробаке, дозволит воспользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет понижаться до минимума на реле, контакты замкнуться и насос включиться. И так по кругу.
Схема подключения реле давления PM /5 к насосу

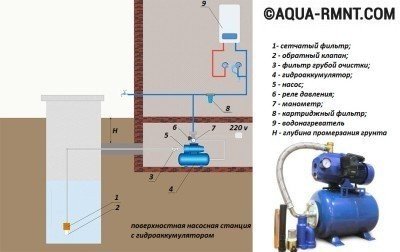

Разглядим схему подключения механического реле давления PM /5 к сети и насосу. Давайте поначалу поглядим на схему. Когда вы открутите верхнюю крышку, то увидите следующее. Во-1-х, большой винт с пружиной для регулировки давления. Он обозначен большой буковкой «P”. 2-ое, это малый винт с пружиной для регулировки различия этого параметра в режиме включения и выключения. Он имеет наименование «дельта P”. Далее идут две клеммы для подключения электропровода, нареченные словом «motor”. Две — «line». Понизу — две для подсоединения заземления. Таковой вид имеет PM/5 снутри.
Схема водоснабжения личного дома с гидроаккумулятором: последовательность подключения частей системы
Если снабжение пригородного дома водой осуществляется из скважины либо колодца, а не из централизованной системы, то почти всегда применяются схемы водоснабжения с гидроаккумулятором. Это позволяет обеспечить бесперебойную подачу, неплохой напор в сети и продлить срок службы насосного оборудования.
В этой статье будут тщательно описаны достоинства применения гидроаккумулятора, варианты его подключения к системе. Также варианты прокладки внутренних труб.
Для чего нужен гидроаккумулятор
И колодец, и скважина могут владеть недостающим дебитом (см. Дебит скважины – как выяснить, хватит ли для вас воды). Другими словами, они не всегда в состоянии выдать за один прием столько воды, сколько для вас необходимо. Время от времени эта неувязка появляется не сходу, а через пару лет эксплуатации источника.
Разумно, что в таком случае в доме должен быть припас воды. Но не в ведрах и банках, а в самой системе. И это реально выполнить, если включить в схему водоснабжения гидроаккумулятор либо накопительный бак.
Достоинства гидроаккумулятора
Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.
- Устанавливать его необходимо над помещениями-водопотребителями, другими словами, на чердаке. Это означает, что он нуждается в утеплении, по другому зимой вода будет леденеть.
- Никто не отменяет риск протечек и переполнения бака. Это изредка, но случается. Последствия представить нетрудно.
- Вода из накопительного бака поступает к устройствам под давлением собственного веса. А этого недостаточно для обычной работы сантехприборов и в особенности домашней техники – стиральной и посудомоечной машины.

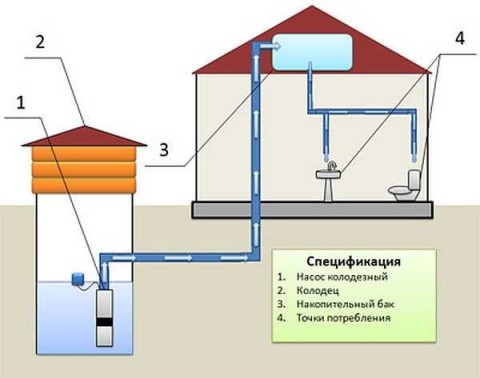

Система водоснабжения с накопительным баком
Навязывается тривиальный вывод: включать в систему накопительную емкость имеет смысл исключительно в маленьких домах для летнего применения, не оборудованных современными устройствами. Если же вы живете в доме повсевременно, для вас больше подойдет схема водоснабжения от гидроаккумулятора.
- Это более совершенное устройство – оно позволяет настраивать давление в системе в согласовании с вашими потребностями;
- Гидробак тоже должен стоять в теплом помещении, но эту задачку решить проще, так как его не надо подымать на самую высшую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и хоть какое техническое помещение;
- Соответственно, и вероятные протечки не так жутки: вода не омочит перекрытия, не попортит ремонт и мебель.

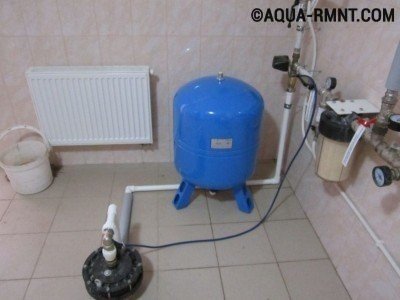

Система водоснабжения с гидроаккумулятором
Как он работает
Гидроаккумулятор – это герметичная емкость, разбитая снутри на две секции. В качестве разделителя может выступать резиновая диафрагма либо полая «груша».
В одну секцию поступает вода, а в другой находится воздух, который по мере заполнения первой секции сжимается, создавая давление на диафрагму.
По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно добивается предельного малого значения, срабатывает реле давления, которое запускает насос. Он опять накачивает в бак воду, пока давление не достигнет максимума.
Гидроаккумулятор с реле давления и манометром
- Мы имеем неизменный напор в системе;
- Насос не врубается при каждом повороте крана, потому его детали меньше изнашиваются и служат подольше;
- Схема водоснабжения гидроаккумулятором позволяет всегда иметь припас воды на случай её огромного разбора и неспособности источника выдать подходящий объем единовременно.
Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 л..
Из чего состоит система
Сейчас давайте проследим весь путь воды из колодца/скважины до самого далекого от источника водоразборного крана.
Заводим воду в дом
Итак, мы имеем источник воды неподалеку от дома. От него в дом под землей прокладывается водопроводная труба. Она должна лежать ниже уровня вымерзания грунта или быть уложена совместно с греющим кабелем.

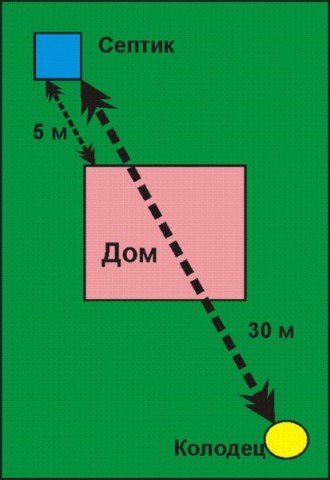

Это принципиально. Выбирая место для колодца, проследите, дабы септик на даче, уличный туалет и остальные объекты, загрязняющие грунтовые воды, находились от него более чем в 30 метрах.
Соблюдение неопасного расстояния – залог свойства питьевой воды
Труба от источника подсоединяется к насосной станции. Или, если в скважине стоит погружной насос, к гидроаккумулятору. Перед насосом всегда устанавливается оборотный клапан, дабы вода из него не вытекала назад в источник.
Если вода нужна не только лишь в доме, но и во дворе, после гидроаккумулятора на выходящую из него трубу ставится тройник с краном. Домашняя труба ведет в систему чистки воды, на выходе из которой опять устанавливается тройник, разделяющий потоки на холодную и будущую жаркую воду.

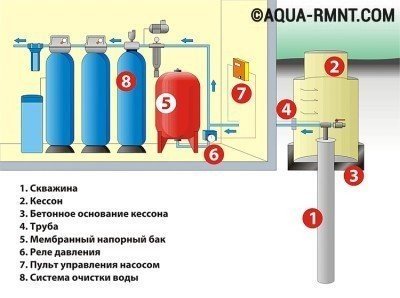

Скважина с кессоном Насосная станция Гидроаккумулятор
Разделение потока на улицу и в дом Система водоподготовки Тройник на жаркую воду
Сейчас подробнее о том, как верно своими руками подключить гидроаккумулятор. Он может быть автономным либо являться частью насосной станции зависимо от того, какой насос вы используете – погружной либо поверхностный.

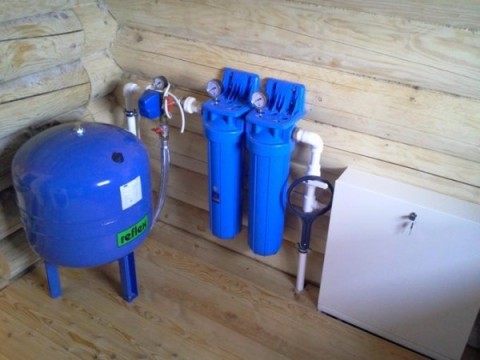

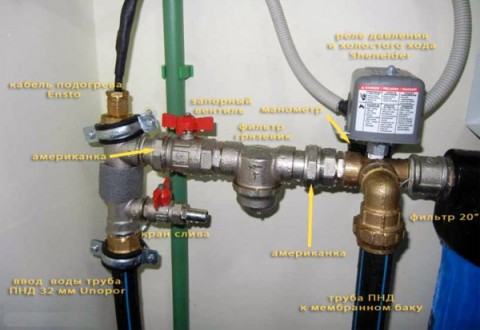

Фото узла подключения
Даже с пояснениями к картинке достаточно тяжело осознать, из чего состоит узел и каково назначение каждого фитинга.

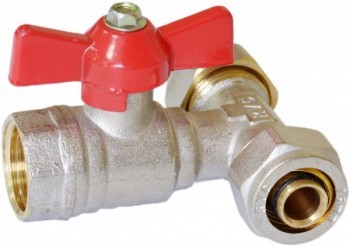

Тройник со сливным краном
Дальше начинаются отличия:
- Если применяется насосная станция, остается только подключить к ней собранный узел, так как манометр и реле давления идут с ней в комплекте.
- Если насос находится в скважине, то следующим шагом станет подключение через американку пятивыводного штуцера. На приведенной ниже схеме обозначено, зачем служит каждый вывод.

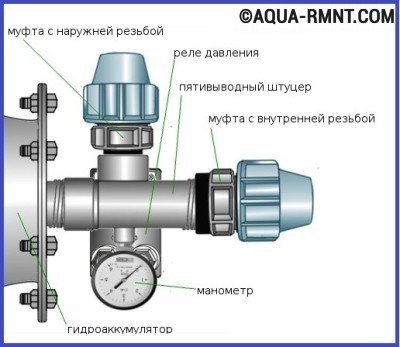

Схема водоснабжения дома – гидроаккумулятор и насос разбиты

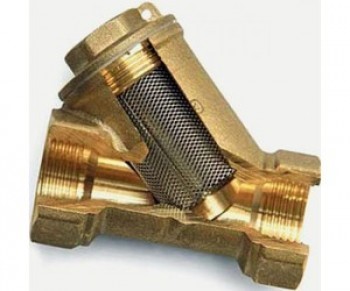

На трубу, ведомую к гидроаккумулятору, «сажается» фильтр узкой чистки либо станция подготовки воды.

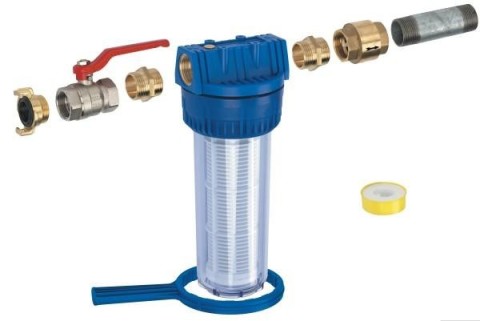

Схема подключения фильтра
Совет. До того как брать оборудование и собирать его, дайте эталоны воды на исследование, дабы осознать, в какой чистке она нуждается.
Вот сейчас можно заняться внутренней разводкой.
Внутренняя разводка
Дабы подвести воду ко всем «потребителям», необходимо приобрести трубы и различные соединительные элементы. Сколько их будет нужно? На этот вопрос поможет ответить схема с указанием всех частей системы с нанесенными на неё расстояниями.

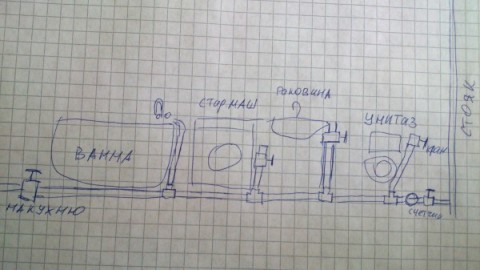

Даже такая примитивная схема поможет обусловиться с материалами
Но для начала необходимо решить, какой метод подключения применять.
- Последовательное подключение выполнить проще и обойдется это дешевле. Но при таком соединении при одновременном включении нескольких кранов напор в самом удаленном от гидроаккумулятора будет низким.
Соединение при последовательном подключении осуществляется через тройники с отводом в сторону каждого водопотребителя Схема последовательного подсоединения

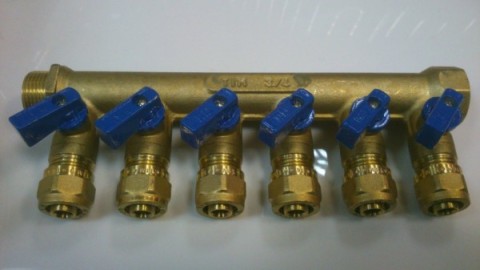

- Коллекторное подключение подразумевает подводку отдельной полосы к каждому устройству. Они все выходят из общего коллектора, установленного на вводе. Такая схема обеспечивает равный напор во всех точках водопотребления. Но цена водопровода будет существенно выше.

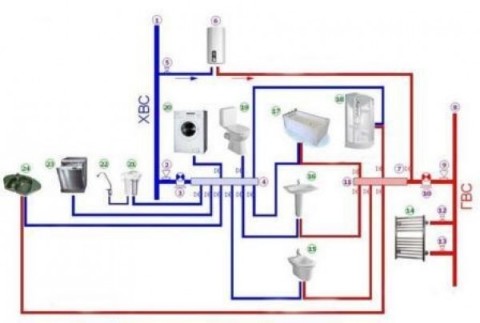

Схема коллекторного подключения
1-ый метод подходит только для домов с маленьким количеством потребителей и малой протяженностью водопровода. 2-ой более практичен и эффективен, если идет речь о личном доме, в каком проживает большая семья и установлено все нужное оборудование.
Потому дальше будет дана аннотация конкретно для коллекторного подключения.
- После тройника, делящего общий поток на холодную и жаркую ветки, на трубопровод холодной воды устанавливается коллектор с необходимым количеством выводов. На каждом из них должен быть запорный кран.

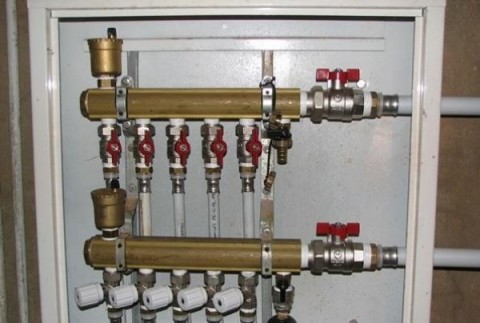

Коллектор холодного водоснабжения
- 2-ая труба после тройника подключается к входному патрубку водонагревателя.

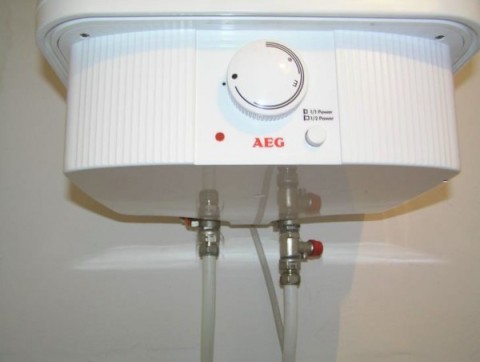

Ввод и вывод труб из электрического водонагревателя
- Выходящая из водонагревателя труба также снабжается коллектором, от которого полосы расползаются к отдельным потребителям.
Если все обмыслить заблаговременно и выполнить работу аккуратненько, весь узел перекачки, чистки, обогрева и рассредотачивания воды можно уместить на маленький площади – в углу помещения, шкафу либо нише.
Следующие иллюстрации посодействуют для вас лучше представить, как производятся различные этапы работ:
Технический узел системы водоснабжения в сборе Места прохождения труб через строй конструкции заключают в «стакан» На стенках трубы удерживаются особыми клипсами

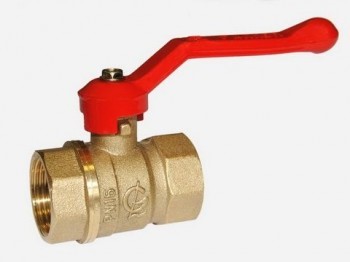

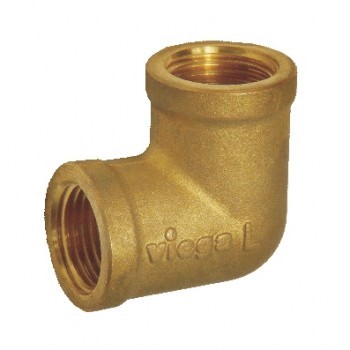

Установка запорной арматуры (шаровый кран) Подключение сантехприборов гибкими шлангами Фитинги, нужные для сборки системы
Совет. Дабы уменьшить утраты давления, пытайтесь делать меньше поворотов и углов. К примеру, можно проложить магистрали под полом по прямой полосы от коллектора к водоразборному устройству.
Заключение
Схемы систем водоснабжения с гидроаккумулятором обеспечат в личном доме не наименьший комфорт, чем в квартире с централизованным снабжением. Если знать и осознавать механизм работы системы, собрать её можно без помощи других. Если иметь все нужные инструменты, это не намного труднее сборки конструктора.
Дабы получить дополнительные сведения и возможность узреть процесс подключения важнейших узлов своими очами, поглядите видео в этой статье.
Схемы подключения гидроаккумулятора в систему водоснабжения
Размеренная, исправно работающая водопроводная сеть – реальная награда владельца пригородного дома. Каждый, кто занимался установкой и обслуживанием автономной системы, знает, как трудно предугадать сбои подачи воды, небезопасные для домашней техники. Один скачок давления – и появляется риск поломки посудомоечной машины либо газового водонагревателя. Дабы предупредить вероятные задачи, нужно обратиться к спецам либо подключить гидроаккумулятор своими руками.
Устройство и виды гидроаккумуляторов
До того как заняться подключением гидроаккумулятора, нужно познакомиться с его составляющими частями и предназначением каждой из них.

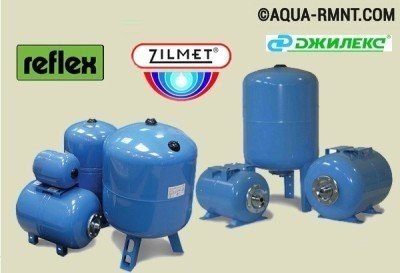

Гидроаккумуляторы синего цвета созданы для систем водоснабжения. Расширительные баки для отопительных систем имеют красный цвет

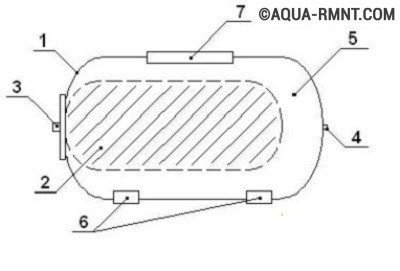

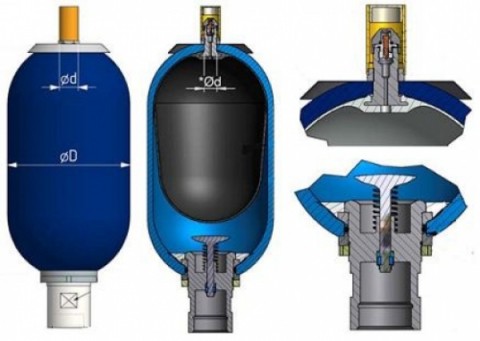

Схема устройства гидроаккумулятора: 1 – корпус из металла, 2 – мембрана , 3 – фланец с клапаном, 4 – ниппель для закачки воздуха, 5 – сжатый воздух, 6 – ножки, 7 – платформа для насоса
Гидроаккумулятором именуется железный резервуар, снутри которого находится мембрана из резины в виде груши. Резиновая (каучуковая) мембрана прикреплена к корпусу фланцем с патрубком.
Гидроаккумулятор копит воду, находящуюся под давлением. Давление в бытовых аппаратах (1,5 бара) создается с помощью воздуха, в производственных моделях – инертного газа.
Сжатый воздух можно закачать вовнутрь корпуса с помощью велосипедного либо авто насоса. Когда вода поступает вовнутрь бака, сжатый воздух предутверждает разрыв груши, оказывая сопротивление. При помощи его происходит и регулировка давления в гидроаккумуляторе. В процессе водоразбора вода из аппарата перемещается в систему.
Гидроаккумуляторы несколько отличаются по собственному предназначению, потому условно их можно поделить на 3 вида:
- Для холодной воды. Подает и копит воду, защищает оборудование от гидроударов при скачках давления. Защищает насос от изнашивания в процессе нередких включений.
- Для жаркой воды. Его отличие – способность работать в высокотемпературной среде.
- Для отопительных систем (расширительные баки). Они являются принципиальной частью отопительных систем закрытого типа.
О видах расширительных баков для систем отопления, их плюсах и минусах узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/kotelnaya/rasshiritelnyj-bak-dlya-otopleniya.html.
Место гидроаккумулятора в системе водоснабжения
Насос перекачивает воду из скважины, колодца либо водопровода по трубам в гидроаккумулятор, а поточнее, в резиновую мембрану снутри него. Процесс продолжается, пока давление не достигнет определенной отметки. Нужное давление выставляют на реле-регуляторе, как правило это 1-3 атмосферы. По достижении подходящего показателя давления насос отключается (автоматом).
Представим, включили стиральную машину, душ либо кран на кухне – вода из мембраны здесь же поступает назад в трубы. Как раз когда давление добивается нижнего порога, срабатывает реле и опять включает насос. Таким макаром, цикл начинается поновой.
Видеоклип ниже даст полную картину того, как работает гидроаккумулятор:
Частота включения насоса впрямую находится в зависимости от объема гидроаккумулятора. Чем больше его бак, тем пореже врубается насос. Соответственно, чем пореже происходит включение насоса, тем подольше служат и фланец с клапаном, и сам насос. Оборудование ставят на пол либо монтируют на стенку. В любом случае его корпус от эксплуатации не мучается.
Подключение с внедрением поверхностного насоса
Разглядим поэтапно, как подключить гидроаккумулятор к системе водоснабжения, если применяется насос поверхностного типа.
- Проверка давления воздуха снутри бака. Оно должно быть на 0,2 — 1 бар меньше, чем показатель, обозначенный на реле (для включение насоса).

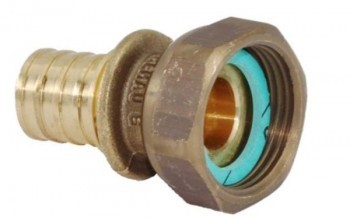

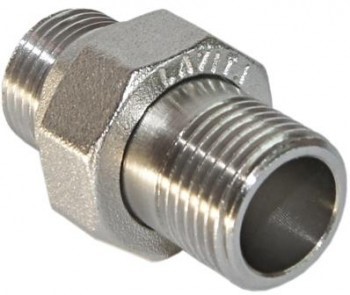

- Подготовка оборудования для подключения: штуцер на 5 выходов (служит для соединения гидроаккумулятора, реле, насоса и манометра; очередной выход, 5-ый, нужен для присоединения трубы водопровода); манометр; пакля с герметиком либо лента ФУМ; реле для регулирования давления.
- Присоединение штуцера к бачку. Местом соединения может быть либо жесткий шланг, либо фланец, снаряженный пропускным клапаном.

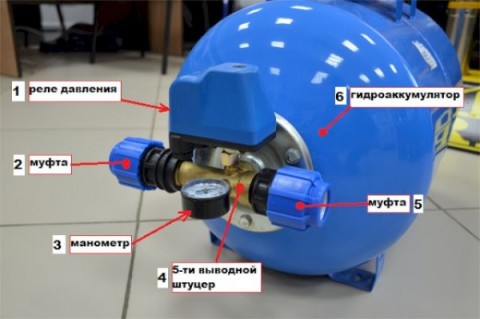

- Поочередное привинчивание других частей: реле, манометра, трубы, ведущей к насосу.
Тестирование системы на выявление протечек. Повышенное внимание уделяют соединениям.
Схема подключения поверхностного насосной станции подобна схеме подключения насоса

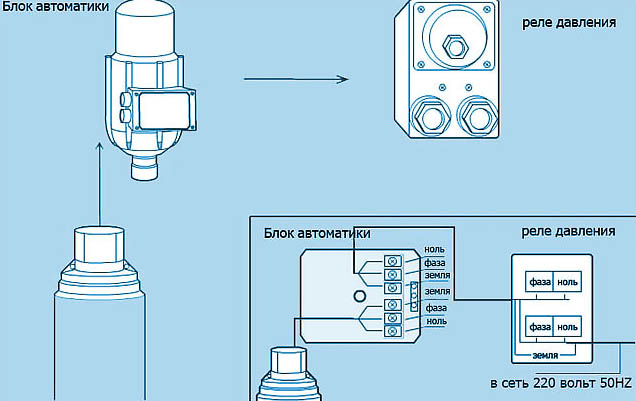

Подключая реле-регулятор давления, пристально изучаем метки. Под крышкой находятся подписанные контакты: «сеть» и «насос». Главное – не спутать провода. Если под крышкой реле нет меток, для подключения следует вызвать спеца (электрика).
Во время подключения нужно смотреть за герметизацией резьбовых соединений. Для более плотного прилегания применяют паклю (технический лен) с герметиком либо ФУМ ленту.
Схема подключения с применением погружного насоса
Насос погружного типа отличается тем, что находится в скважине либо в колодце, другими словами прямо в том месте, откуда вода подается в дом, в этом случае – в гидроаккумулятор.

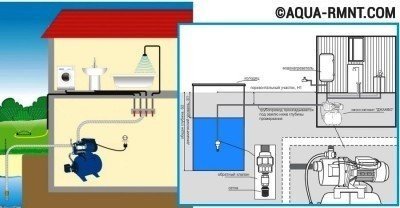

Схема установки гидроаккумулятора в системе водоснабжения со скважиной
Схема установки гидроаккумулятора с погружным насосом в колодце

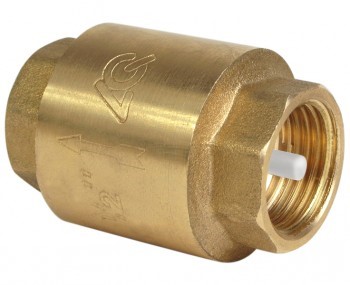

Тут важную роль играет оборотный клапан, который страхует систему от поступления воды назад в скважину (колодец). Оборотный клапан монтируют перед трубой, прямо на насос. Для этого в его крышке нарезают внутреннюю резьбу. Поэтому, штуцер будет иметь внешную резьбу со всех боков. Поначалу монтируют оборотный клапан, потом происходит подключение гидроаккумулятора в систему водоснабжения.

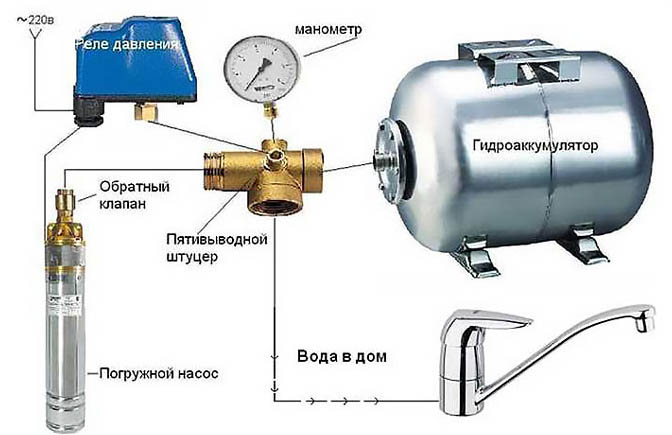

Примерная схема подключения гидроаккумулятора смотрится следующим образом:
Установив штуцер, нужно проверить плотность соединений
Для измерения длины трубы, ведущей от погружного насоса к краю скважины (колодца), используют веревочку с грузом. Опустив груз на дно, на веревке отмечают верхний край колодца. Вытяну веревку, можно рассчитать длину от дна до верхней точки. Вычитаем длину насоса и расстояние от места ухода трубы в землю до верхней точки колодца. Также учитываем размещение насоса: он должен находиться приблизительно в 20-30 см от дна.
Какую модель гидроаккумулятора избрать?
Производители, реагируя на запросы потребителей, выпускают оборудование разных размеров. «Коридор» характеристик объема – 24-1000 л.. Что нужно учесть при выборе?
Объем бака находится в зависимости от количества потребляемой воды
Определяющим фактором является количество воды, нужное для обслуживания дома (может быть, и приусадебного участка). Малого объема бака – 24 л – довольно для семьи из 2 человек, если брать во внимание душ, туалет, кухню и полив культур на участке.
Более существенное потребление воды просит бака объемом от 50 л. Следует посчитать, сколько единиц домашней техники сразу применяют воду, прибавить количество людей, также пользующихся водой, и, исходя их этого, подобрать нужную модель.
Случается так, что число юзеров возросло либо появился новый бытовой устройство, использующий воду. В данном случае следует просто поменять емкость огромным по объему баком, так как подключение гидроаккумулятора своими руками – процесс резвый и легкий.
