Трубчатые электронагреватели (ТЭНы) обширно применяются для нагрева воды, воздуха и других жидкостей и газов в индустрии и в бытовом применении.
ТЭНы обычно подключают при помощи температурного реле для обеспечения автоматического отключения при достижении требуемой температуры.
Разглядим подключение трехфазного ТЭНа через магнитный пускатель и термическое реле.
Рис. 1
ТЭН подключается через один трехфазный контактор с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже данной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда».
Рис. 2
При достижении данной температуры, термическое реле отключает питание нагревателей. Таким макаром, реализуется простой регулятор температуры. Для такового регулятора можно использовать термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с 3-мя группами на размыкание.
РТ2К представляет собой двухпозиционное (работающие на включение/отключение) термореле с датчиком из медного провода с спектром установления температуры от -40 до +50°С. Естественно, внедрение 1-го термического реле не позволяет довольно точно поддерживать требуемую температуру. Включение всякий раз всех 3-х секций ТЭНа приводит к излишним потерям энергии.
Рис. 3
Если воплотить управление каждой секцией нагревателя через отдельный пускатель, связанный со своим термореле (Рис. 3), то можно выполнить более четкое поддержание температуры. Итак, имеем три пускателя, которыми управляют три термореле ТР1, ТР2, ТР3. Температуры срабатывания выбраны, допустим как t1<t2
Рис. 4
Реле-датчики температуры обеспечивают коммутацию исполнительной цепи до 6А, при напряжении 250В. Для управления магнитным пускателем таких величин более чем довольно (К примеру, ток срабатывания контакторов ПМЕ составляет от 0,1 до 0,9 А при напряжении 127 В). При прохождении переменного тока через катушку якоря может быть низкое гудение промышленной частоты 50 Гц.
Есть термореле, управляющие токовым выходом с величиной тока от 0 до 20 мА. Также нередко термические реле питаются от неизменного тока низкого напряжения (24 В). Для согласования такового выходного тока с низковольтными (от 24 до 36 В) катушками якоря пускателя может применяться схема согласования уровней на транзисторе (Рис. 5)

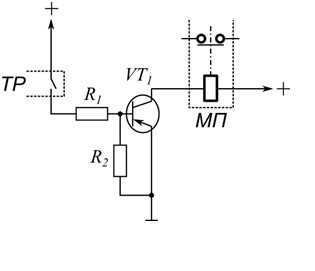

Рис. 5
Данная схема работает в главном режиме. При подаче тока через контакты термореле ТР через резистор R1, на базу VT1 происходит усиление тока и включение пускателя МП.
Резистор R1 ограничивает токовый выход термического реле для предотвращения перегрузки. Транзистор VT1 выбирают исходя из наибольшего тока коллектора, превосходящего ток срабатывания контактора и напряжения на коллекторе.
Произведем расчет резистора R1 на примере.
Допустим для управления якорем пускателя довольно неизменного тока в 200мА. Коэффициент усиления транзистора по току составляет 20, означает, управляющий ток базы IБ должен поддерживаться в границах до 200/20 = 10 мА. Термическое реле выдает максимум 24В при силе тока в 20мА, что полностью довольно катушке якоря. Для открытия транзистора в главном режиме относительно эмиттера должно поддерживаться напряжение на базе в 0,6 В. Примем, что сопротивление перехода эмиттер-база открытого транзистора пренебрежительно не много.
Означает, напряжение на R1 составит 24 – 0,6В = 23,4 В. Исходя из приобретенного ранее тока базы получаем сопротивление: R1 = UR1/IБ=23,4/0,01 =2,340 Ком. Роль резистора R2 — не допускать включение транзистора от помех при отсутствии управляющего тока. Обычно его выбирают в 5-10 раз больше чем R1, т.е. для нашего примера будет составлять приблизительно 24 КОм.
Для промышленного применения выпускаются реле-регуляторы, реализующие ПИД-регулирование температуры объекта.
Пишите комменты,дополнения к статье, может я что-то пропустил. Загляните на карту веб-сайта, буду рад если вы отыщите на моем веб-сайте еще чего-нибудть полезное.
Изучаем схему подключения магнитного пускателя
Схема подключения магнитного пускателя на 1-ый взор кажется сложной, но совладать с таким устройством не составит труда, если придерживаться правил и советов по установке.
По собственной сущности, магнитный пускатель (кнопочный либо бесконтактный) – это аппарат, который можно отнести к типу электромагнитных контактов, позволяющий управляться с нагрузками тока.
Он работает во время неизменных включений и выключений цепей.
С подключением магнитного пускателя становится реальным дистанционно управлять запуском, остановкой и общей работой трехфазного электродвигателя.
Но схожее реле так нетребовательное, что позволяет управлять и другими механизмами: освещением, компрессорами, насосами, кранами, термическим обогревателем либо печью, кондюками.
Покупая схожий механизм, обращайте внимание: ведь кнопочный магнитный пускатель не достаточно чем отличается от современного контактора.
Функции у них фактически однообразные, так что особенных проблем при подключении появиться не должно.
Механизм работы схемы достаточно прост. Напряжение подается на катушку пускателя, после этого в ней появляется магнитное поле.
Конкретно за счет него вовнутрь катушки вроде бы втягивается сердечник из металла.
К сердечнику мы прикрепляет силовые контакты, при активации замыкающиеся, что позволяет току свободно протекать через провода.
Схема магнитного пускателя содержит пост, где установлены кнопки, активирующие пусковые и остановочные механизмы.
Как устроен механизм пускателя?
- Как устроен механизм пускателя?
- Схема подключения устройства
- Подключаем термическое реле
- Как верно избрать магнитный пускатель?
До того как заниматься подключением магнитного пускателя, необходимо осознавать его схему комплектации: в нее заходит сам устройство и пост (блок) с важными контактами.
Хотя он не заходит в основную часть схемы реле, при работе в схеме с дополнительными проводными элементами, к примеру, с реверсом электродвигателя, необходимо обеспечить разветвление проводов.
Тут и нужен блок, который еще именуют приставкой контактного типа к схеме.
Снутри таковой приставки подключена контактная схема, которая плотно соединена с обыкновенной контактной системой магнитного пускателя.
Таковой механизм для трехфазного мотора, к примеру, состоит из 2-ух пар замкнутых и 2-ух пар разомкнутых контактов.
Дабы снять блокирующую составляющую (при ремонте либо подключении) довольно отодвинуть особые полозья, удерживающие крышку.
Схема состоит из 2-ух частей: верхней и нижней. Кнопочный механизм для трехфазного мотора просто различать по цвету. К примеру, кнопка «Стоп» имеет красный цвет.
В ней подключен размыкающий контакт, через который пройдет напряжение в схему. Кнопку, которая будет отвечать за запускание, окрашивают в зеленоватый.
В ней применяется замыкающий контакт, который при подключении проводит через схему электрический ток.
Схема подключения реверсивного магнитного пускателя имеет обычно защиту от случайных нажатий.
Для этого устанавливают дополнительные боковые контакты, где при срабатывании 1-го — 2-ой будет блокироваться.
Монтажная схема осуществляется в пару действий, зато на практике выходит удачный кнопочный механизм.

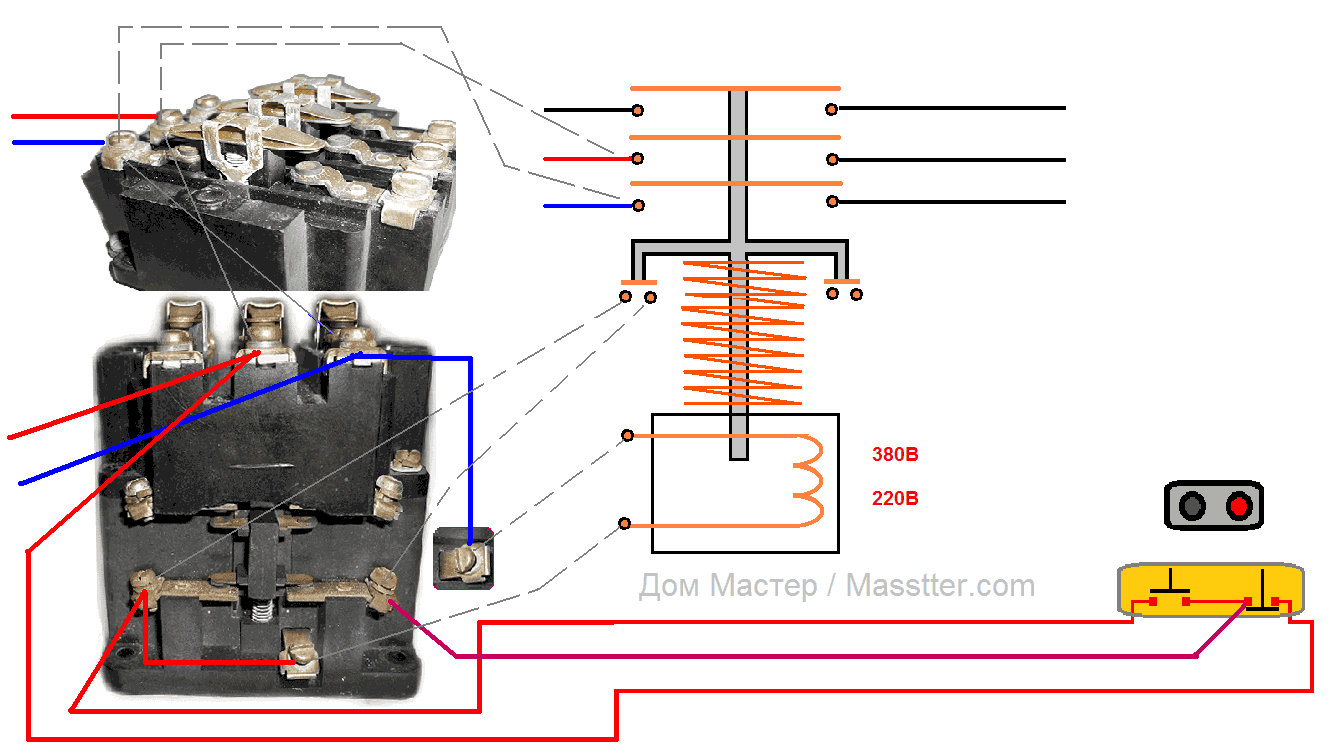

Схема подключения устройства
Перед тем, как схема магнитного пускателя будет подключена, нужно:
- Обеспечить обесточивание на всем фронте нашей работы (обесточивание мотора, части проводки). Проверить отсутствие напряжения можно особыми индикаторными инструментами, самое обычное из них – отвертка, продается в любом строительном магазине;
- Узнать рабочее напряжение, в особенности это животрепещуще для элемента катушки. Оно пишется не на самой упаковке пускателя, а конкретно на устройстве. Варианта здесь только два: 380в либо 220 вольт. Когда избираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если идет речь о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
- Подбираем подходящие кнопки соответственных цветов;
- Для реле все нули, которые являются приходящими и отходящими, также элементы, дозволяющие добиться заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.
Последовательность подключения состоит из таких частей:
- 3-х пар силовых частей, которые будут отвечать за подачу электропитания, будь это схема электродвигателя либо любого устройства;
- схемы управления, включающей катушку, дополнительные провода и кнопки.
Самым обычным считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая обычная схема (на 220 либо 380 вольт), в большинстве случаев ее применяют в работе мотора.
Для фотореле нам пригодиться трехжильный кабель, который мы подключим к кнопочкам, также пара разомкнутых контактов.
Разглядим типичную схему подключения на 220 вольт. Если же Вы избрали схему подключения на 380 вольт, то заместо синего ноля принципиально подключить другую разноименную фазу.
Пост контакта фотореле – это 4-ая свободная фаза. На силовые контакты через схему идут три фазы.
Дабы их можно было нормально подключить, на катушку подаем 220 вольт (либо 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.
Подключаем термическое реле
Между магнитным пускателем и устройством мотора можно пустить термическое реле, которое может пригодиться для неопасной подачи тока к устройству мотора.
Зачем необходимо подключать термическое реле? Непринципиально, какое напряжение идет в нашей схеме, 220 либо 380 вольт: при скачках хоть какой мотор может сгореть. Вот поэтому стоит поставить пост для защиты.
Фотореле позволяет схеме работать, даже если перегорела одна из фаз.
Подключают фотореле у выхода магнитного пускателя на устройство мотора. Тогда ток напряжением 220 либо 380 вольт проходит через пост с нагревателя фотореле и попадает вовнутрь мотора.
На самом фотореле можно отыскать контакты, которые следует подключать к катушке.
Нагреватели термического реле (фотореле) не вечны и имеют свой предел работы.
Так, пост такового магнитного пускателя сумеет пропустить через себя только определенный показатель тока, который может иметь наибольший предел.
В неприятном случае последствия работы фотореле для мотора будут плачевными – невзирая на защитный пост, он сгорит.
Если появляется противная ситуация, когда через пост пропускается ток выше данных пределов, то нагреватели начинают повлиять на контакты, нарушая общую цепь в приборе.
Как результат, пускатель выключается.
Выбирая фотореле для мотора, обращайте внимание на его свойства. Ток механизма должен подходить мощности мотора (быть рассчитанным на 220 либо 380 вольт).
Ставить таковой защитный пост на обыденные приборы не рекомендуется – лишь на моторы.
Как верно избрать магнитный пускатель?
Дабы устройство не сгорело после подключения через пару недель, необходимо пристально относиться к выбору. Самые пользующиеся популярностью серии пускателя ПМЛ и ПМ12.
Они поставляются как русскими, так и забугорными фирмами.
Дальше, при подключении, обращаем внимание на величину поста. Она размещена в интервале от 1-го до 4.
Любая цифра величины указывается на тот ток, который пост сумеет провести через схему без поломок и возгораний. Если ток нагрузки выше 63 А, то лучше брать для подключения в схему контакторы.
Принципиальная черта при подключении – класс износостойкости. Она указывает, сколько раз устройство сумеет без затруднений срабатывать на нажатие.
Принципиальный показатель, если механизм предстоит нередко включать и выключать. Если в час предстоит много нажатий, то выбирают бесконтактные пускатели.
Не считая того, устройства могут продаваться с реверсами и без них. Используют для реверсивных движков, где вращение идет сходу в две стороны.
Пускатель такового типа имеет сходу две катушки и две пары силовых контактов. К дополнительным элементам относят защитный механизм, лампочку, кнопки.
