Чуть раньше я увлекся темой умного дома. В процессе ремонта я специально подбирал умные осветительные приборы для всех помещений в квартире: точечные осветительные приборы Philips downlight в коридор, ванную и кухню, Yellight с фоновой подсветкой в спальню. Другие источники света управляются при помощи выключателей от Aqara, или средством реле той же конторы. Все это замечательно встраивалось в Home Assistant. Но, для гостиной был куплен светодиодный осветительный прибор от русской конторы (вероятнее всего китайской сборки) с регулировкой яркости и теплоты света. Оснащается RF пультом, что не позволяет применять для управления универсальный ИК-передатчик от Xiaomi.
Практика показала, что пультом мы фактически не воспользовались, он повсевременно не под рукою либо вообщем куда-то завалился. Очень хотелось, дабы и этим светильником можно было управлять из общего интерфейса Home assistant и применять в автоматизациях. Поиск решений в вебе не принес результата, так что было принято решение делать все без помощи других.
Попытка реверс-инжиниринга
Как это можно выполнить?
Поначалу задумывался перехватить, а после — подменить сигнал управления. Драйвер люстры имеет маркировку Блютуз и RF2.4G. Официально заявленного приложения для телефона от производителя не существует. Попытка применять приложение от схожих драйверов с Aliexpress не увенчалась фуррором — люстра не реагировала на Блютуз. Для работы по RF на самом драйвере и в пульте стоят микросхемы, которые разумеется связываются между собой, но маркировка на них отсутствует. Протокол их работы остается загадкой. Я даже написал в техподдержку, но ожидаемо в ответ тишь.
Был приобретен тот драйвер с АЛИ для тестов, дабы попробовать подружить его с модулем ESP8266, а конкретно, установить Wemos D1 mini заместо приемной и управляющей микросхемы либо платы. Но торговец не положил в набор пульт ДУ, потому отследить сигналы управления не вышло. Осознать, как работает драйвер "втемную", у меня не хватило познаний. Потому перебегаем к следующему шагу.
По обычному пути
Решил просто эмулировать нажатие кнопок на родном пульте ДУ. Разобрал пульт, прозвонил и нарисовал схему. Оказалось, что каждое нажатие на кнопку — это замыкание между собой 2-ух ножек микросхемы.

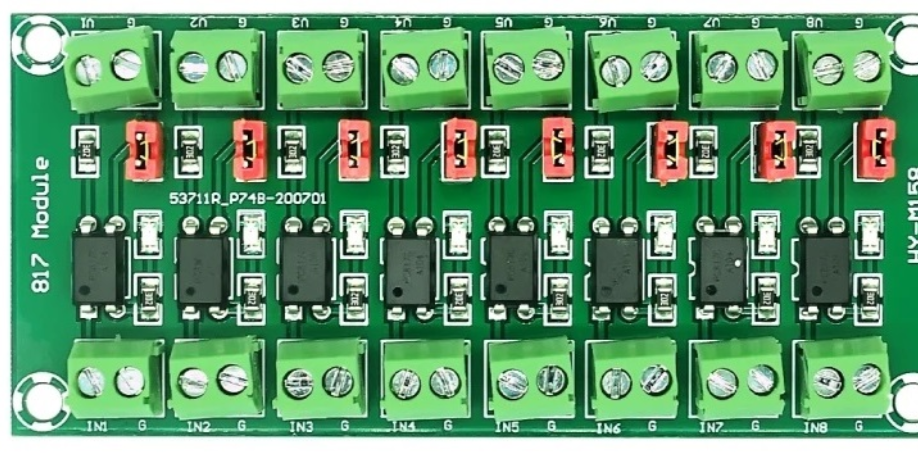

Дабы замыкать контакты при помощи ESP, нужно применять реле, или оптопары. Слушать неизменные щелчки конечно не хотелось, потому заполучил на Али модуль с восемью транзисторными оптопарами. Без доработки ратфилем не обошлось: с модуля для удобства подключения были выпаяны все клеммы, на входе напаяны штырьки, контакты "земли" соединены между собой. На выходе также припаяны штырьки к контактам V1-V8, на контактах G штырьки уже были — для замыкания перемычкой на общую землю.
Еще пришлось уменьшить номинал резисторов на выходе, по другому было очень огромное сопротивление и нажатие не срабатывало.
Резисторы выпаивать не стал, просто припаял навесным монтажом 100 Ом параллельно (резисторы вблизи с красными перемычками). Родные стоят 3 КОм, в параллели стало 97 Ом.
Дальше снимаем все перемычки, не считая последней. Она нам пригодится для подачи питания на сам пульт. Это нужно, так как во время инициализации Wemos на некоторых пинах уже есть 5 вольт, а такие паразитные нажатия нам ни к чему. В коде программы установим задержку на подачу напряжения на пульт.

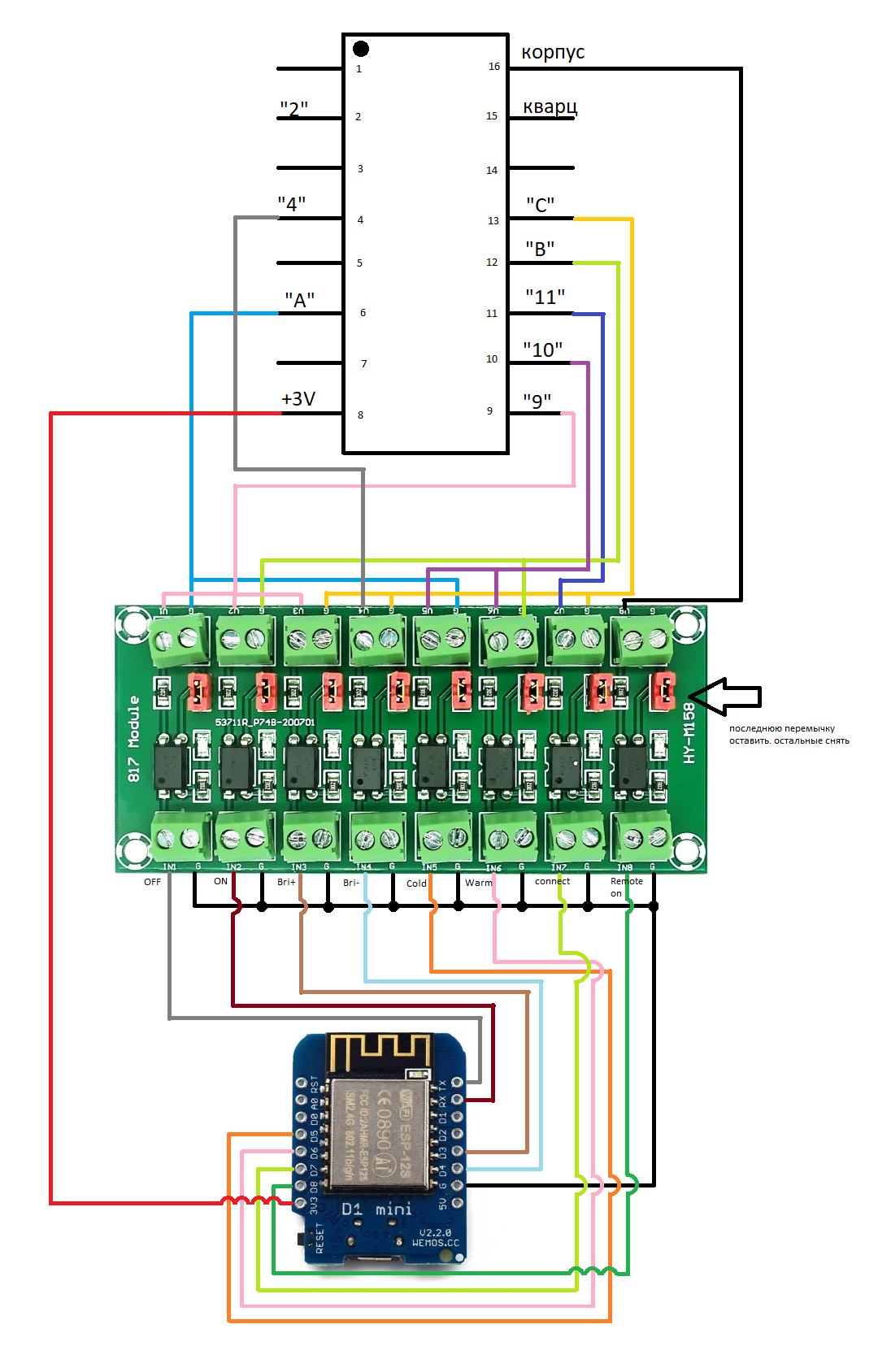

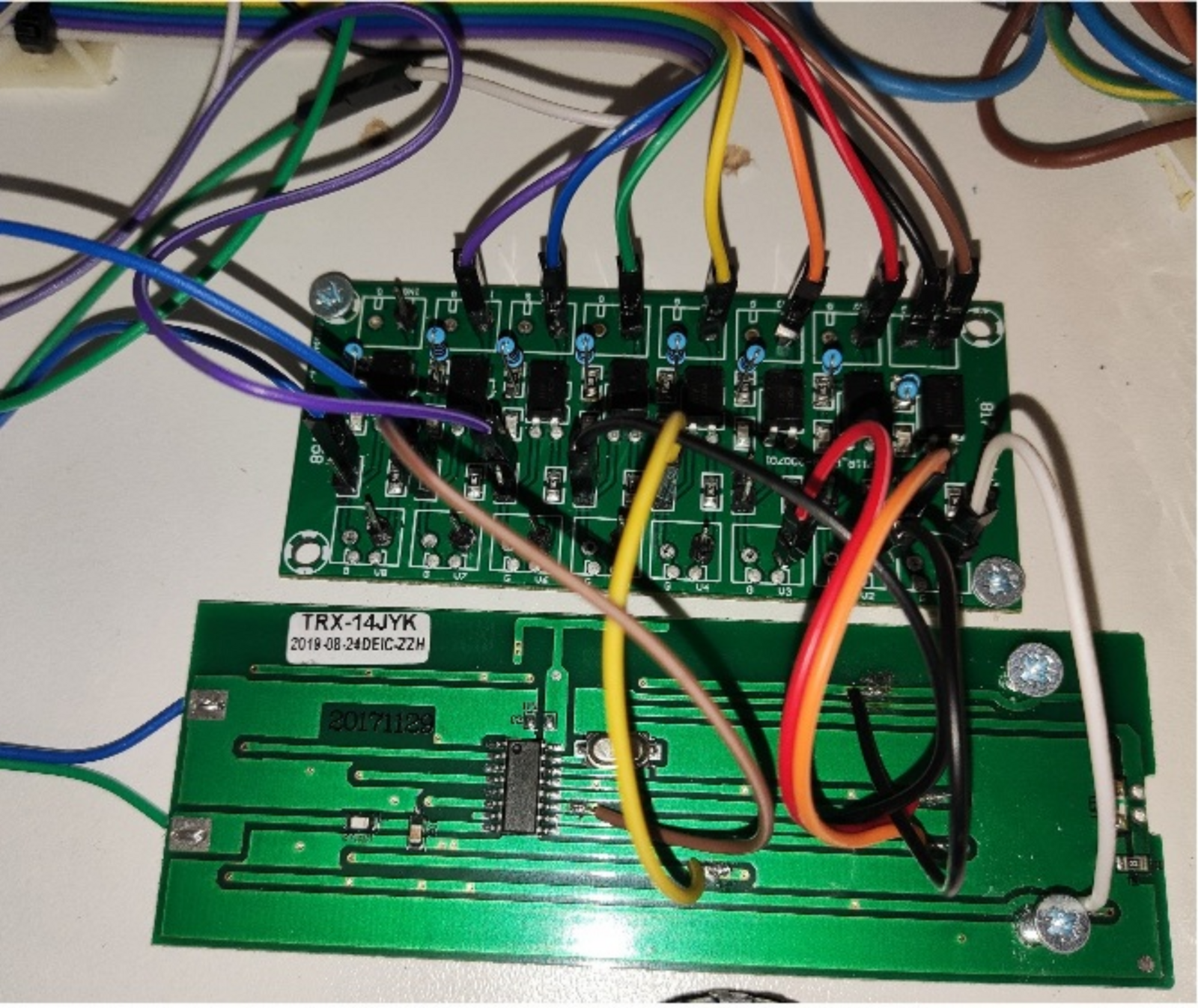

Собираем по схеме:
На самом пульте я аккуратненько ножом зачищал дорожки, идущие к микросхеме, лудил и припаивался проводом с ответной частью к штырьку.
Пишем программку для Wemos под ESPHome.
esphome: name: lustra platform: ESP8266 board: d1_mini on_boot: — delay: 5s — switch.turn_on: lustra_remote_power # Enable logging logger: baud_rate: 0 # Enable Home Assistant API api: password: "pass" ota: password: "pass" web_server: port: 80 wifi: ssid: "ssid" password: "pass" # Включить точку доступа если не подключится к WiFi ap: ssid: "Lustra Fallback Hotspot" password: "pass" captive_portal: sensor: — platform: wifi_signal # Уровень Wi-Fi сигнала положительным числом name: "signal_lustra" update_interval: 60s filters: — lambda: return x * (-1); #—————————————————————————— — platform: uptime # Время работы после последней перезагрузки name: uptime_lustra id: uptime_lustra switch: # на каждую кнопку после включения после 0.5 секунд отключается — platform: gpio pin: GPIO1 id: lustra_power_off name: "Power OFF" icon: "mdi:ceiling-light-outline" on_turn_on: — delay: 500ms — switch.turn_off: lustra_power_off — platform: gpio pin: GPIO3 id: lustra_power_on name: "Power ON" icon: "mdi:ceiling-light" on_turn_on: — delay: 500ms — switch.turn_off: lustra_power_on — platform: gpio pin: D3 id: lustra_brig_up name: "Brightness UP" icon: "mdi:ceiling-light-outline" on_turn_on: — delay: 500ms — switch.turn_off: lustra_brig_up — platform: gpio pin: D4 id: lustra_brig_down name: "Brightness DOWN" icon: "mdi:ceiling-light-outline" on_turn_on: — delay: 500ms — switch.turn_off: lustra_brig_down — platform: gpio pin: D5 id: lustra_light_colder name: "Colder" icon: "mdi:ceiling-light-outline" on_turn_on: — delay: 500ms — switch.turn_off: lustra_light_colder — platform: gpio pin: D6 id: lustra_light_hotter name: "Hotter" icon: "mdi:ceiling-light-outline" on_turn_on: — delay: 500ms — switch.turn_off: lustra_light_hotter — platform: gpio pin: D7 id: lustra_connect name: "Connect" icon: "mdi:ceiling-light-outline" on_turn_on: — delay: 500ms — switch.turn_off: lustra_connect — platform: gpio pin: D8 id: lustra_remote_power name: "Remote power" icon: "mdi:remote"
Не забываем поменять пароли на свои. Метод работы программы таковой:
Через 5 секунд после включения, замыкается оптрон №8, подавая напряжение на пульт. Дальше, нажимая на хоть какой из переключателей, он отключится автоматом через 0.5 секунды, эмулируя одно нажатие пальцем. Кнопка, присоединенная к D7, отвечает за подключение пульта к люстре. Ее необходимо зажимать, потому она автоматом не отключается.
После перезагрузки, в Home assistant показываются следующие сути:
Заключение
Работа получившегося изделия меня вполне устраивает, сейчас часто пользуемся всеми способностями люстры, так как телефон всегда под рукою.
В процессе использования стало понятно, что эмулировать нажатия кнопок ON и OFF на пульте совсем ни к чему — оборотной связи нет и я не могу знать, включена ли люстра, если я не нахожусь вблизи. Для включения/выключения люстры применяется обыденный выключатель Aqara. Так мне всегда наглядно видно в интерфейсе, работает люстра либо нет.
Таким макаром, на будущее если освободится два оптрона, думаю стоит применять их под кнопки ночника и наибольшей яркости.

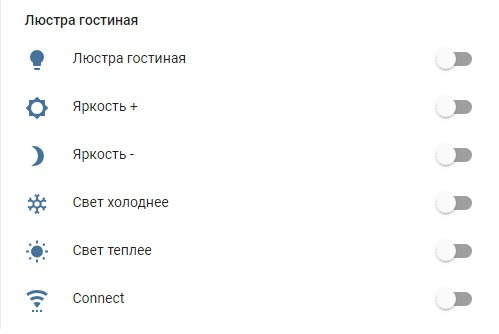

Вот так смотрится карточка в интерфейсе HASS:
Несколько фото конечного устройства и расположения. В этой мини полочке в верхнем шкафчике кухни еще блок питания для подсветки кухни, реле для ее включения. На Wemos посиживает еще экран 16х2 с отображением количества использованной фильтрованной воды за текущие день и датчик включения подсветки кухни. Но это уже не относится к теме управления люстрой. Если любопытно — пишите, расскажу подробнее.
Как подключить люстру с дистанционным пультом управления
Дистанционное управление освещением не роскошь, такие системы являются актуальной необходимостью и очень комфортны в концертных залах, на стадионах и других публичных аудиториях с большенными площадями. Дистанционное управление устраняет от долгих переходов к выключателям. Есть различные механизмы работы этих систем:
- инфракрасные;
- в спектре радиоволн;
- по каналам мобильной связи и вебу.

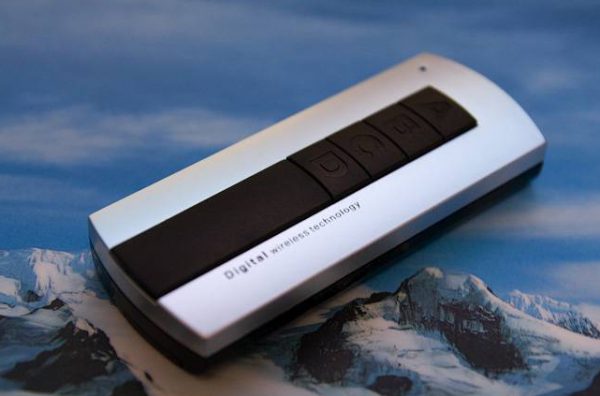

Пульт дистанционного управления люстрой
С развитием технологий оборудование стало дешевле и доступнее для обыденного потребителя. Потому все почаще системы освещения с дистанционным управлением получают, собирают и устанавливают в квартирах, личных домах. Процесс подключения системы дистанционного управления не непростой, но детали зависят от многих причин:
- в каком спектре работает система;
- какие применяются лампы – накаливания, экономичные дневного света, галогенные либо светодиодные;
- расстояние до люстры и место ее расположения.
Все это определяет, как подключить люстру с пультом, исходя из местных критерий. Дабы осознать метод действий, стоит разглядеть самый обычной метод подключения люстры с дистанционным управлением в квартире либо личном доме.
<a href=»http://elquanta.ru/vyklyuchateli/lyustry-dvojjnomu-vyklyuchatelyu.html»>Подключение люстры к двойному выключателю</a>
Крепление и подключение проводов
Методика крепления люстры к потолку остается прежней. Традиционные варианты предугадывают крюк либо железные DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается аннотация, как это выполнить.
Крюк для крепления люстры на потолке

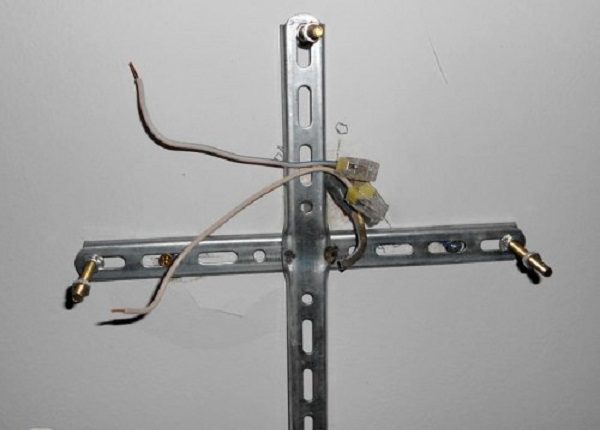

Железные планки для крепления люстры
Сложность при сборке системы дистанционного управления, подключения люстры состоит в том, где установить контроллер. Контроллер – это один из важных составляющих дистанционной системы управления, он воспринимает сигналы, посылаемые с пульта либо стационарного выключателя, и производит данные сигналом коммутации для установленного режима освещения. Функции могут быть самые различные:
- включение отдельных групп ламп на люстре;
- регулировка яркости освещения;
- на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответственная кнопка и подается сигнал, который включает на дистанционном пульте мелодию либо тональный звук, что существенно упрощает его поиск.

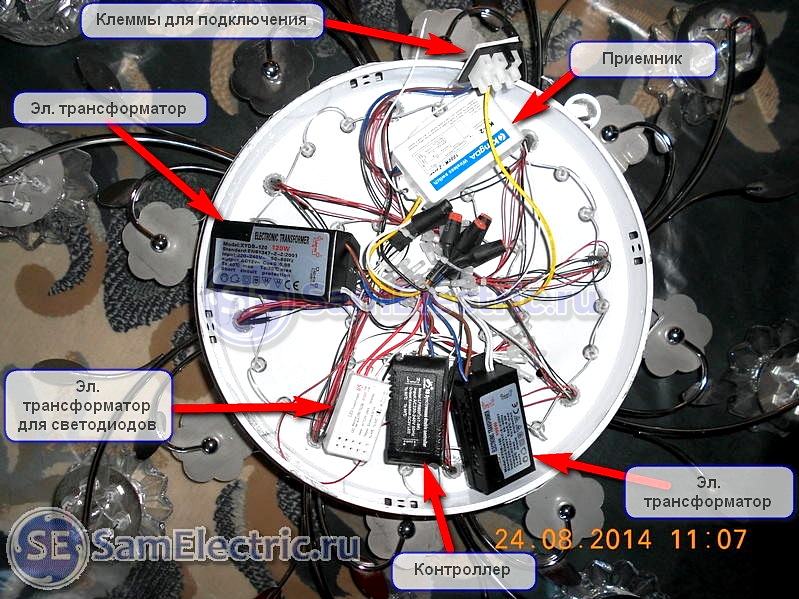

Обычно контроллер имеет малые габариты и просто помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

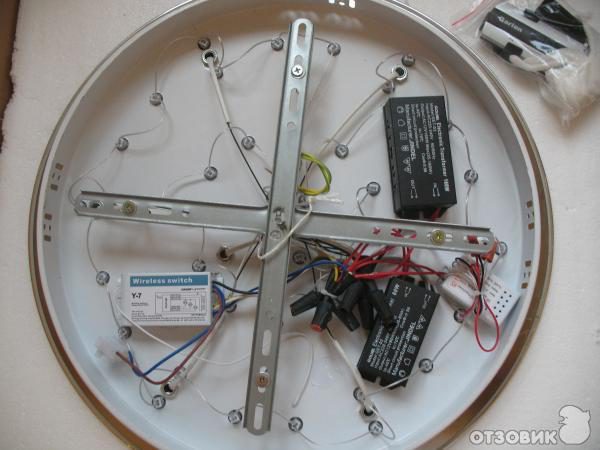

Установка контроллера в корпусе люстры
Можно установить контроллер в стенке со стационарным переключателем либо в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.
В квартирах для освещения обычно предугадывают двойной либо тройной выключатель, контроллер расширяет эти способности.
Разные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, время от времени даже пиктографический набросок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. Почти всегда на контроллере три контакта для подключения к сети – фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно кофейного цвета).

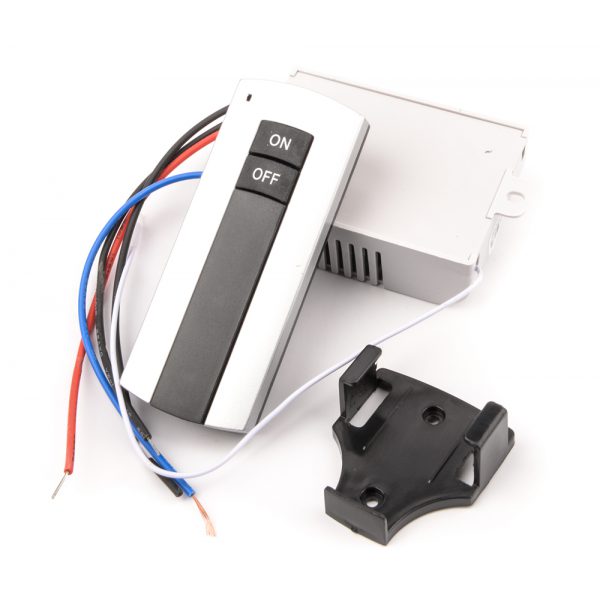

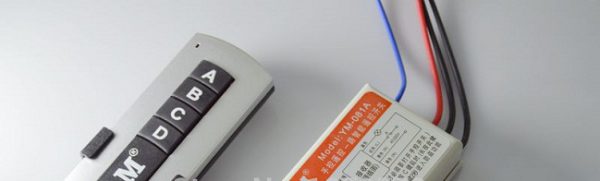

Одноканальный контроллер и пульт дистанционного управления
Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой либо особыми пластмассовыми колпачками. Провода заземления (желто-зеленого цвета) соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такового крепления нет, допускается заизолировать контакт и никуда не подключать.
Многоканальный контроллер и пульт дистанционного управления для люстры
Установка контроллера и все электрические соединения делаются при обесточенной сети в помещении этого строения.
Подключение к контроллеру и пульту
Такие люстры имеют более функциональные контроллеры, они управляют не только лишь включением отдельных групп светодиодов, интенсивностью их светового потока, а могут работать в режиме данных программ, обеспечивать цветомузыкальное сопровождение. Группы с галогенными лампами в конструкции люстры обеспечивают основное освещение, а светодиодные делают цветосветовые эффекты.

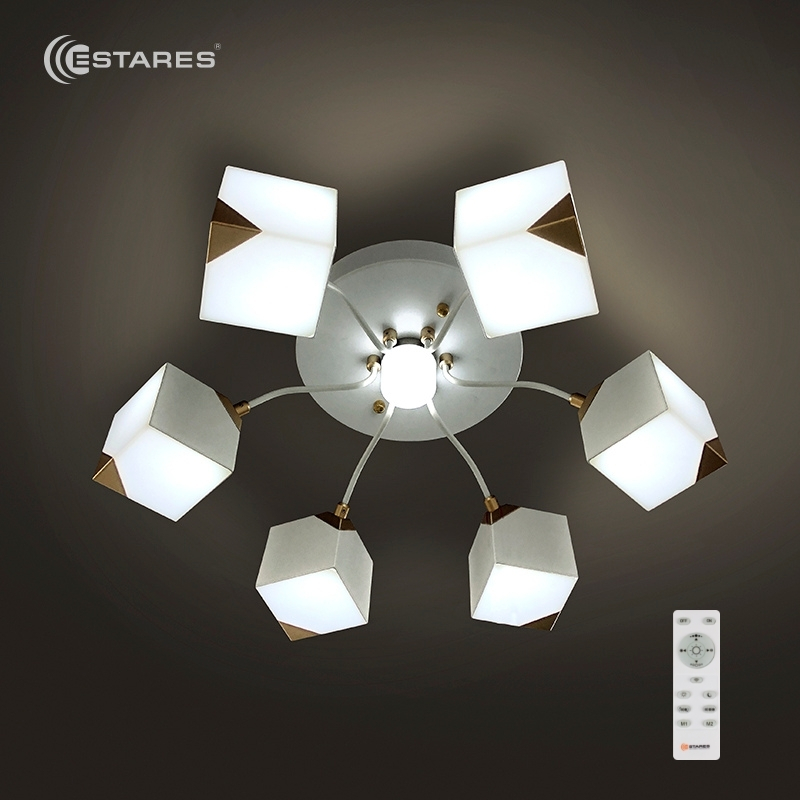

Идеальнее всего брать люстры в комплекте с дистанционным управлением и не усложнять для себя жизнь. На данный момент многие производители делают такие изделия, это обеспечит гарантии и подробные схемы, аннотации как подключить люстру с пультом.
Выбирать нужно модель, управляемую по радиоканалу, в отличие от инфракрасного канала передачи сигнала нет необходимости направлять пульт в сторону люстры. Для радиоканала не нужна критерий прямой видимости люстры и не имеют значения разные препятствия, стенки либо мебель, радиус деяния существенно больше. С хоть какой точки дома либо местности двора можно управлять освещением. Некоторые пульты работают на расстоянии до 100 м.
Работая в паре с приемником на одной частоте, пульт передает сигнал на контроллер, который задает цветосветовые эффекты по установленной программке.
Почти всегда приемник радиосигнала и контроллер составляют один блок в едином корпусе.
Последовательность подключения
Обесточивается группа освещения, выключается соответственный автомат на вводном устройстве. Демонтируется выключатель, в стенке остается три провода, общий и два на группы ламп люстры. Для определения общего провода проще всего пометить его до того, как снять выключатель, на контактах его просто найти. При переключении кнопок на него замыкаются другие 2 контакта.
Для систем дистанционного управления, где нет базисного пульта, можно бросить выключатель в повсевременно включенном положении либо демонтировать, замкнув общий провод с одним из 2-ух оставшихся. Все концы заизолировать и закрыть коробку декоративной крышкой либо заштукатурить.

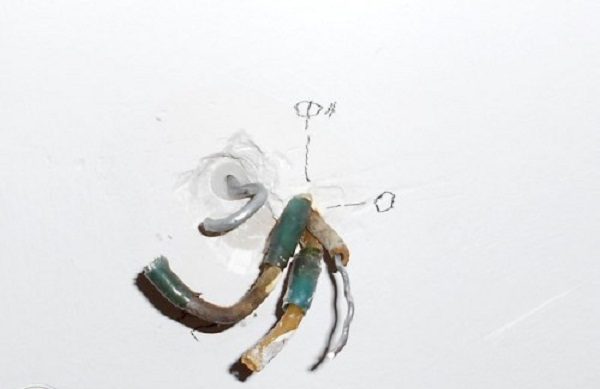

Общий провод на потолке лучше пометить при демонтаже старенькой люстры либо до снятия выключателя найти мультиметром. Устройство ставится в режим измерения переменного напряжения на предел шкалы выше 220В. Контрольные щупы подключаются к двум из 3-х проводов. Включая кнопки выключателя, необходимо глядеть, между какими проводами возникает напряжение. Если напряжения нет, то оставшийся неподключенный к мультиметру будет общим.

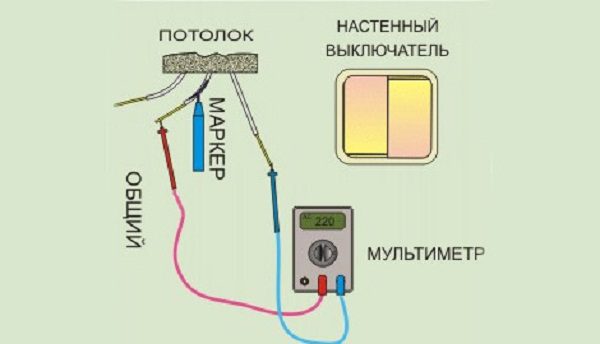

Схема определения общего провода на люстре
Существует несколько методов определения общего провода. Заместо мультиметра можно применять контрольную лампу. Индикаторной отверткой можно проверить по наличию фазы, когда с выключателя на лампы подается фаза, при включении обоих кнопок выключателя на 2-ух проводах индикатор будет светиться. На общем индикаторная отвертка ничего не покажет. При подключении фазы на общий провод люстры, индикатор его сходу покажет, на 2-ух других индикатор отвертки не будет светиться.
После определения общих проводов на выключателе и потолке, изменяется выключатель на базисный стационарный пульт. На него нужно подать питание 220 В, для этого нужно демонтировать выключатель и развести три провода в различные стороны.
Все это делать при отключенной сети. На потолке, в месте подключения люстры, общий провод перемыкается с одним из 2-ух приходящих с выключателя.

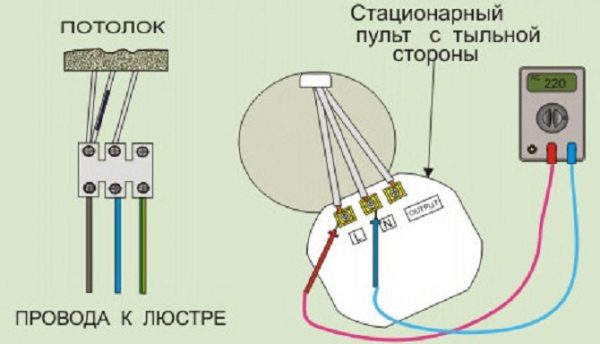

Дальше подключается питание, мультиметром определяется, между какими проводами выключателя появится напряжение 220В. Эти два провода подключаются на клеммы L и N стационарного пульта управления, оставшийся провод на клемму OUTPUT.
Схема подключения стационарного пульта
После этого корпус стационарного пульта ставится на место выключателя.
Сдвоенный и одиночный провода на потолке подключаются к контроллеру:
- нулевой на клемму N;
- фазный на клемму L и общий провод группы ламп.

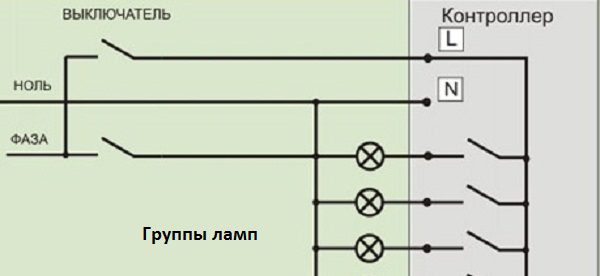

Схема подключения люстры к контроллеру
После сборки схемы в патроны люстры вкручиваются все осветительные элементы, потом подключается питание, проверяется работоспособность всех режимов при управлении освещением с дистанционного и стационарного пультов. При обычной работе напряжение отключается и заканчивается установка люстры на потолок.
Пульт для люстры. Видео
Об удобстве опции и применения пульта для люстры ведает видео ниже.
Из вышеуказанной инфы следует, что люстру с дистанционным управлением хоть какой модели можно подключить без помощи других. Но при всем этом нужно держать в голове о мерах безопасности. По непонятным вопросам следует проконсультироваться с опытнейшеми спецами.
Оцените статью:
Предназначение и сфера использования Данный тип устройств позволяет коммутировать две либо три (если применяется трехклавишная конструкция) группы устройств (источники освещения, вытяжка и т.д.) либо же включать/выключать.
Подготовка материалов и деталей Начинать подготовку следует с выбора конструкции и технологии. Нужно решить, как выполнить осветительный прибор из светодиодной ленты своими руками, обусловиться с его формой.
Сверхтехнологичные устройства все почаще используются при обустройстве жилища. Автоматизация освещения может быть достигнута, если использовать дистанционный выключатель (ДВ) с пультом.
Выключатель-приемник Устройство представляет из себя сенсорный либо кнопочный выключатель света, дополнительно оборудованный приемником радиосигналов. Тут идет речь как раз о высококачественном.
Натяжные потолки в моде, смотрятся прекрасно, богато, имеют долгий срок эксплуатации, за ними просто ухаживать. Они по праву являются украшением интерьера любого помещения. Натяжные полотнища могут.
Люстры и осветительные приборы в помещениях дома, квартиры, дачи играют необыкновенную роль. Они присваивают каждой комнате свой стиль и являются украшением интерьера, в особенности если они изготовлены своими руками. Хотя такие.
Потолочный осветительный прибор с пультом ДУ, скрытым Блютуз и различными режимами работы
Всем привет! Издавна находил осветительный прибор с отделкой деревом для применения в дачном доме. Отыскал увлекательный себе вариант, да еще с различными режимами работы и довольно «умной» внутренностями, позволяющей управлять светильником с пульта дистанционного управления и, как оказывается, со телефона. О нем и расскажу в этом обзоре.

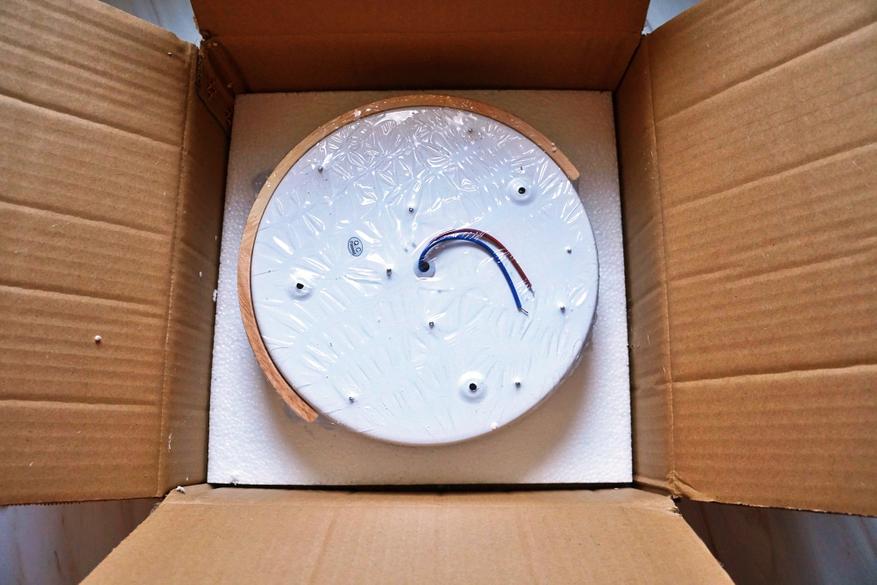

Доехал до меня осветительный прибор очень стремительно с локального склада. Упаковка хорошая: крепкая коробка и много пенопласта:
Дополнительно сам устройство запаян в пленку, и даже снутри оказался пенопласт:

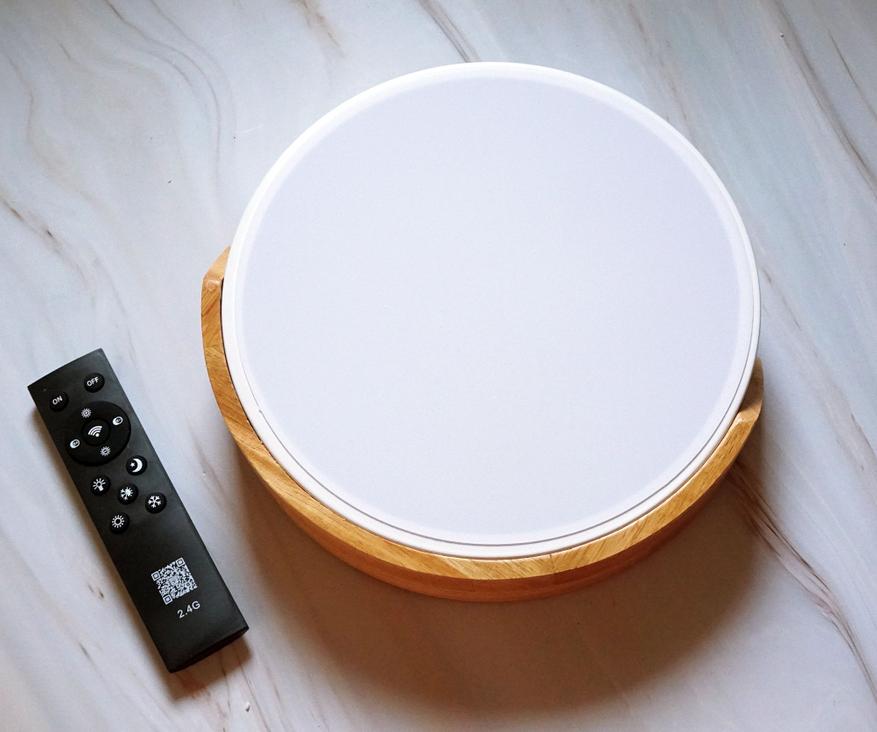

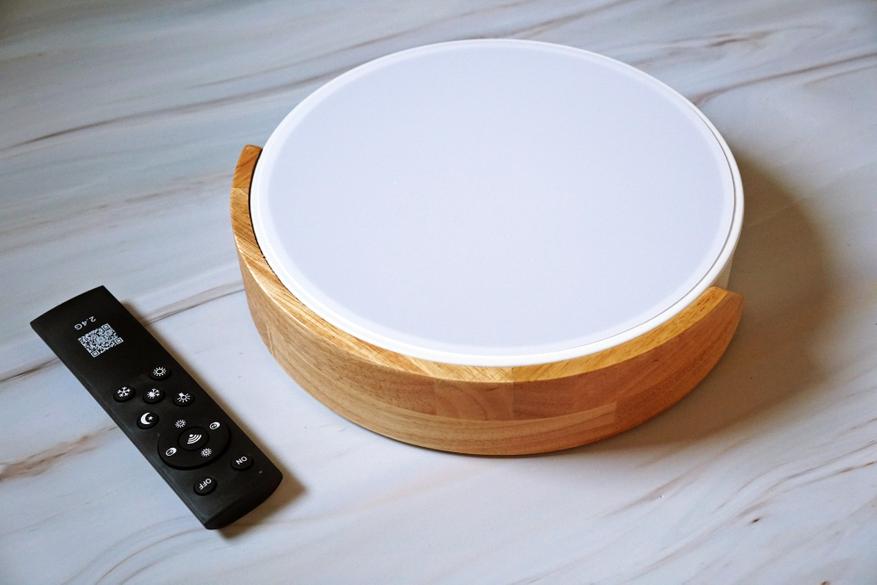

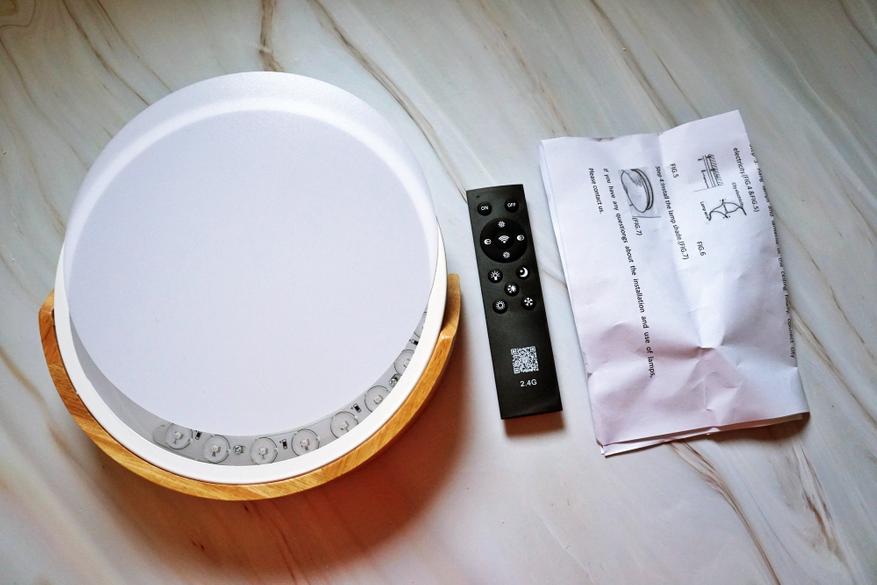

Комплектация: осветительный прибор, рассеивающая пластинка, аннотация, пульт ДУ:
На страничке продукта есть несколько разных вариантов цвета наружной вставки, размеров и мощности осветительных приборов: 23см/12Вт; 30см/18Вт; 40см/24Вт; 50см/30Вт; 60см/48Вт. После длительных размышлений и беря во внимание, что помещение, куда я желал его установить совершенно маленькое (около 7кв.м) я заказал самый 1-ый вариант: 23см/12Вт. Корпус осветительного прибора сделан из довольно толстого металла и отлично окрашен:

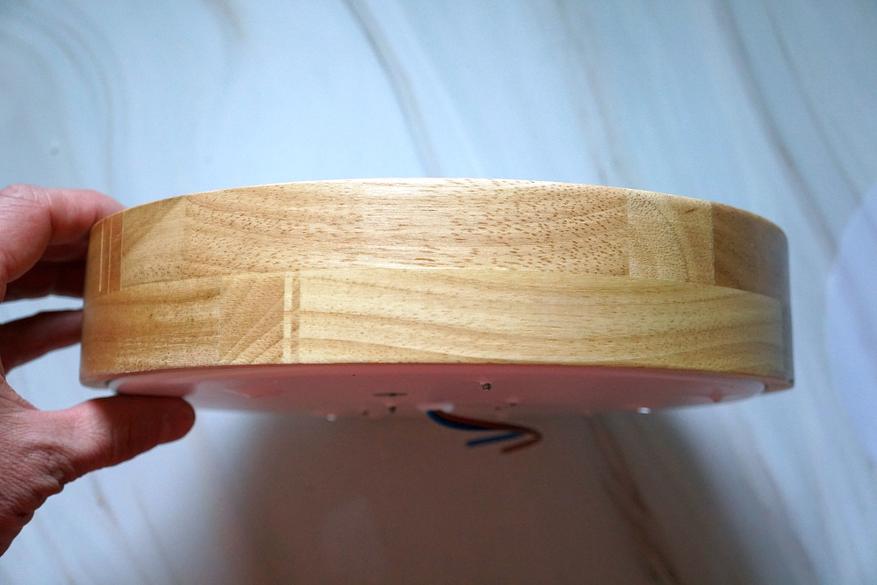

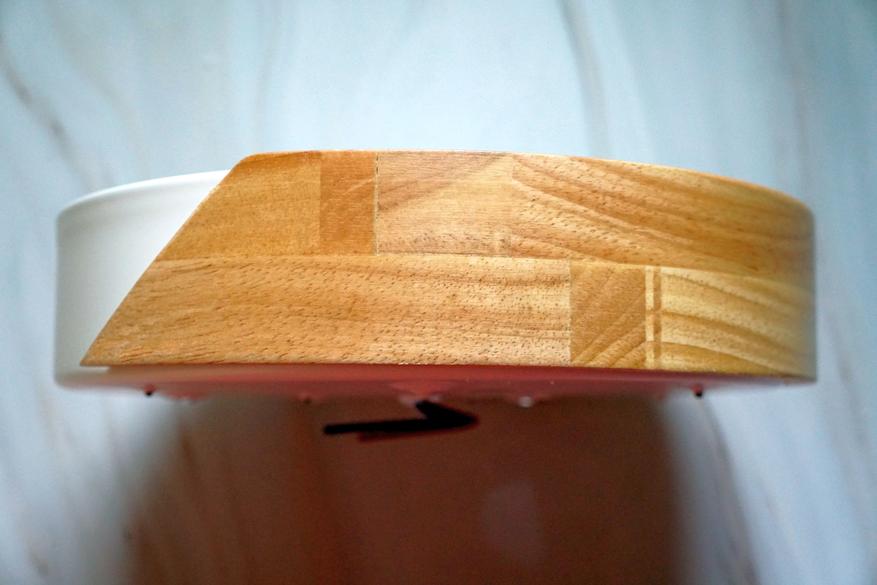

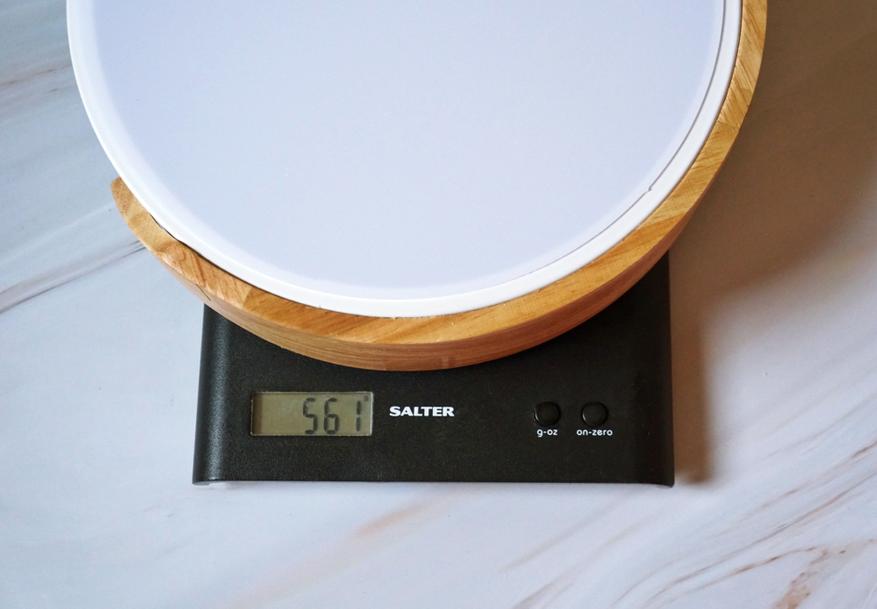

Древесная накладка, вправду оказалась древесной (невзирая на низкий ценник осветительного прибора), набрана из отдельных подогнанных друг к другу кусков:
Есть некоторые замечания по качеству стыковки кусочков в одном месте, но в целом полностью отлично, все отшлифовано и покрыто лаком:

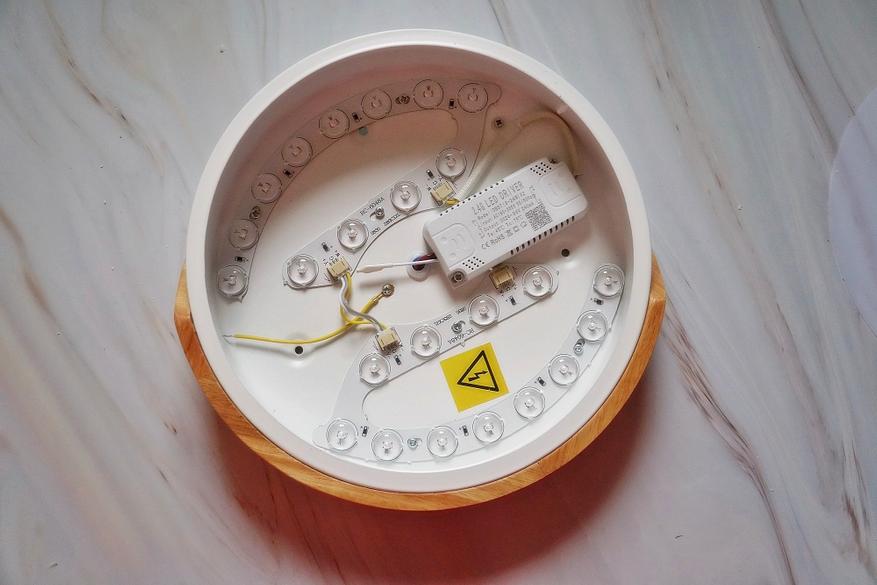

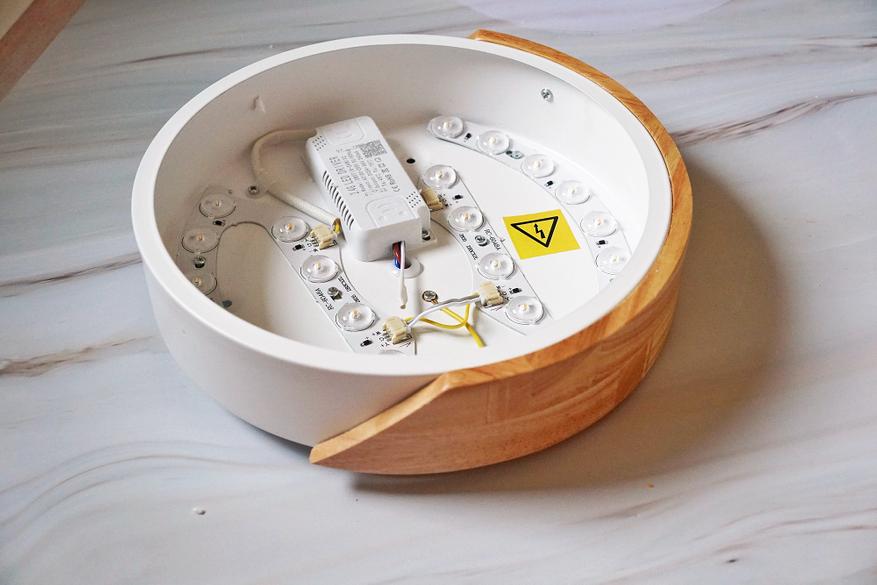

Снутри все аккуратненько, светодиоды размещены на фигурной подложке, каждый в собственной капсуле с с прозрачной линзой и рефлектором:

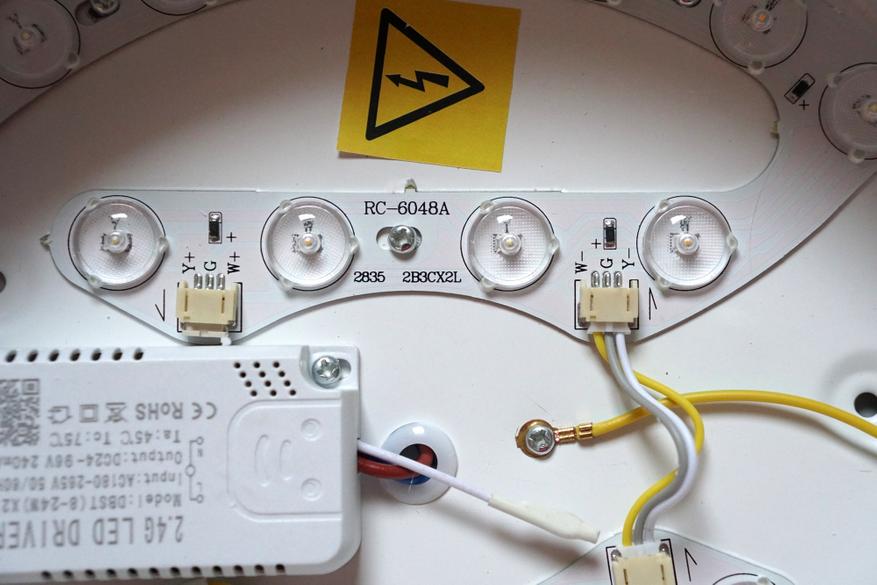

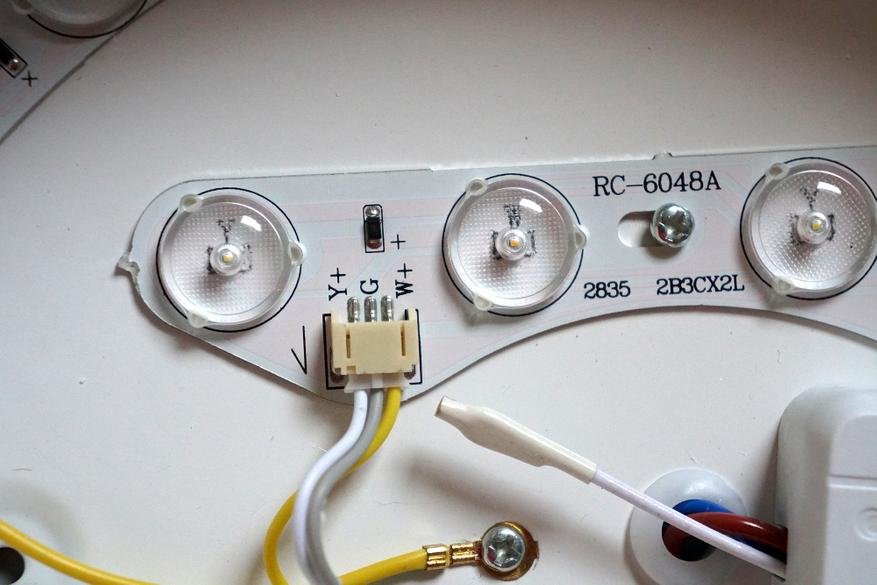

Внутренние составляющие ближе: LED:
Каждый светодиод закрыт линзой для наилучшего рассеивания света, видна антенна радиомодуля. Все подписано, пайка высококачественная:

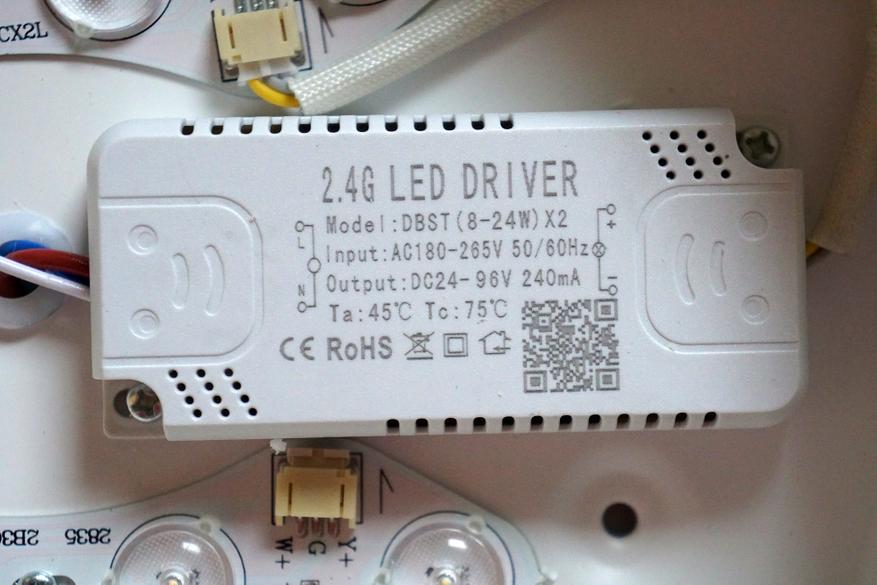

Драйвер совмещенный с радиомодулем 2.4Ггц и Блютуз (хотя про это нигде не написано):

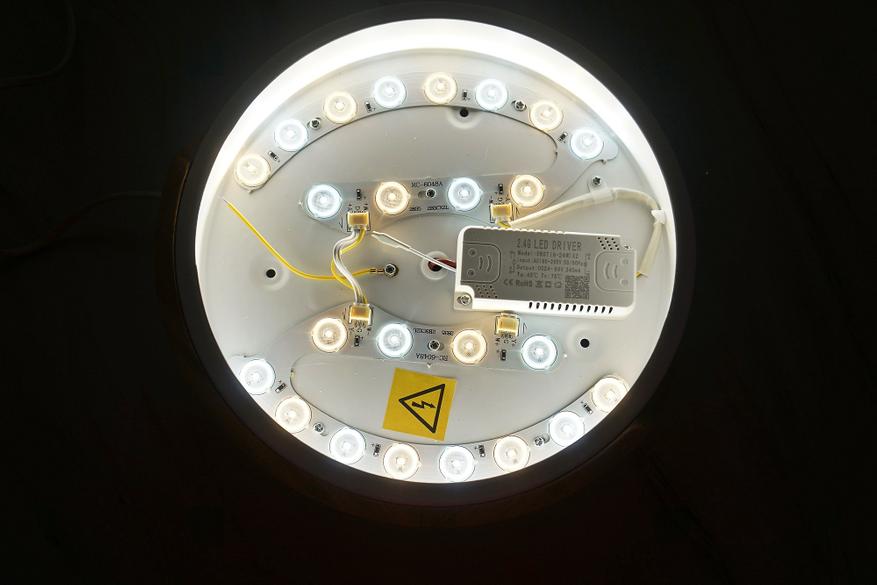

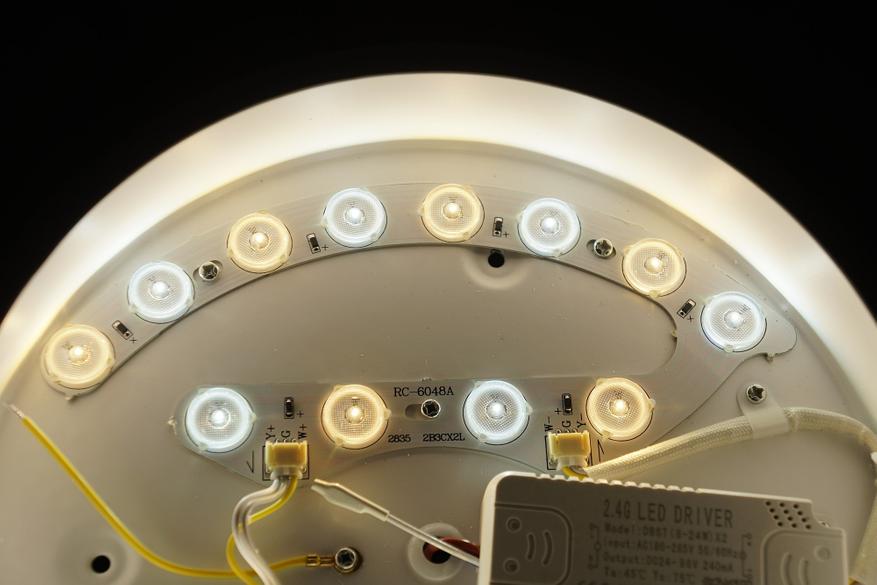

Подключим осветительный прибор, на рисунке с выкрученной диафрагмой видно, что находятся два типа светодиодов теплого и холодного цветовых цветов, по 12 штука каждого цвета (всего 24). Врубается и выключается осветительный прибор плавненько:

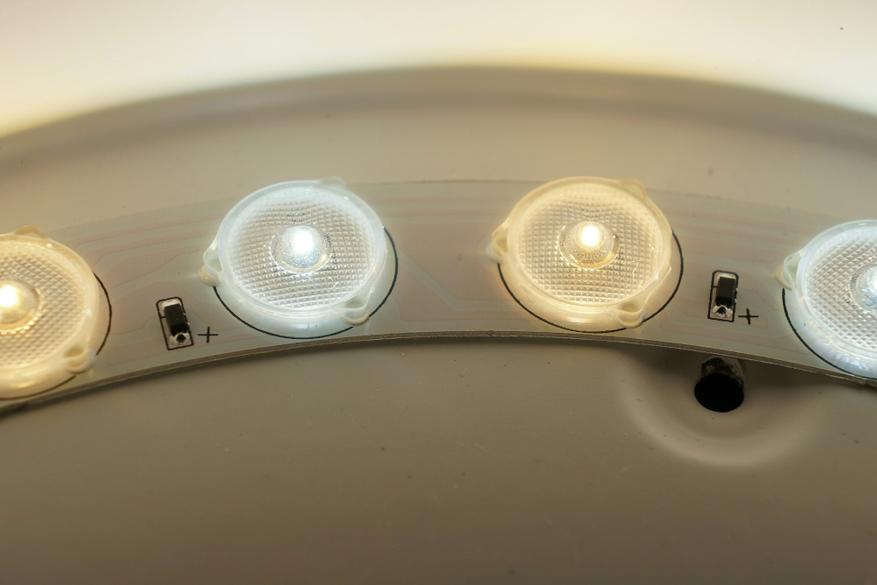

Светодиоды чередуются по цвету:
Как работает линза с рефлектором:

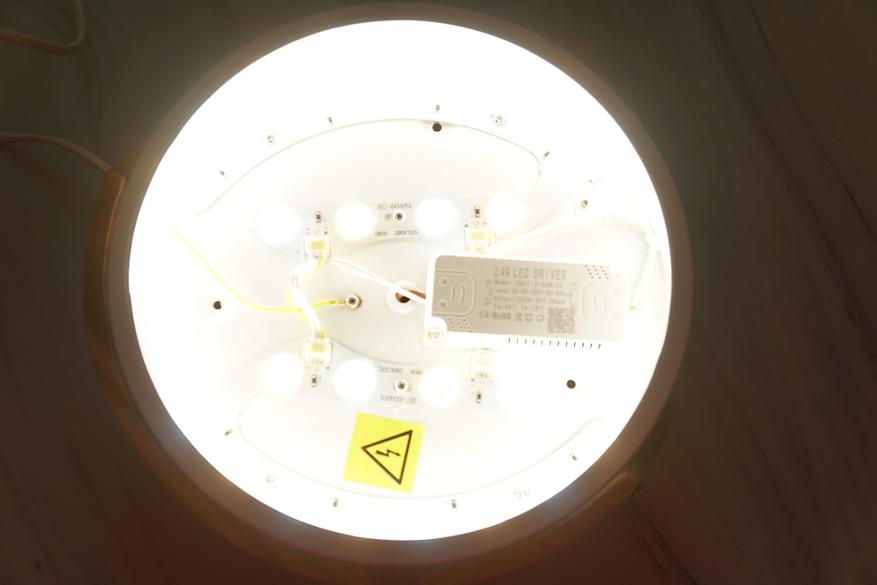

Светит устройство на максимуме очень ярко:
Всего в память драйвера «зашито» 4 сменяемых режима, при этом механизм их переключения увлекательный: когда под рукою нет пульта управления, режимы можно поменять последовательным включением и выключением обыденным кнопочным выключателем к которому осветительный прибор подключен (т.е. отсоединением питания). При этом, на то, дабы переключиться на следующий режим (после вЫключения осветительного прибора), есть 10 секунд, если прошло больше времени — то врубается опять 1-ый. Режимы такие:
- 1 — нейтральный цвет, наибольшая яркость (светят все светодиоды)
- 2 — теплый цвет, наибольшая яркость (светят 12 светодиодов)
- 3 — холодный цвет, наибольшая яркость (светят 12 светодиодов)
- 4 — нейтральный цвет, приблизительно четверть от наибольшей яркости (светят все светодиоды)
Ниже фото режимов и потребляемой мощности в каждом из них.
Режим 1 (Мах, нейтральный). И вот здесь я опешил: мощность оказалась в 2 раза выше заявленных 12Вт (обычно всегда напротив — занижают):
Режим 2 (теплый). Здесь стало понятно, что на страничке продукта написано про мощность в режиме, когда пылают только 12 светодиодов:
Режим 3 (холодный):
Режим 4 (Min, нейтральный):

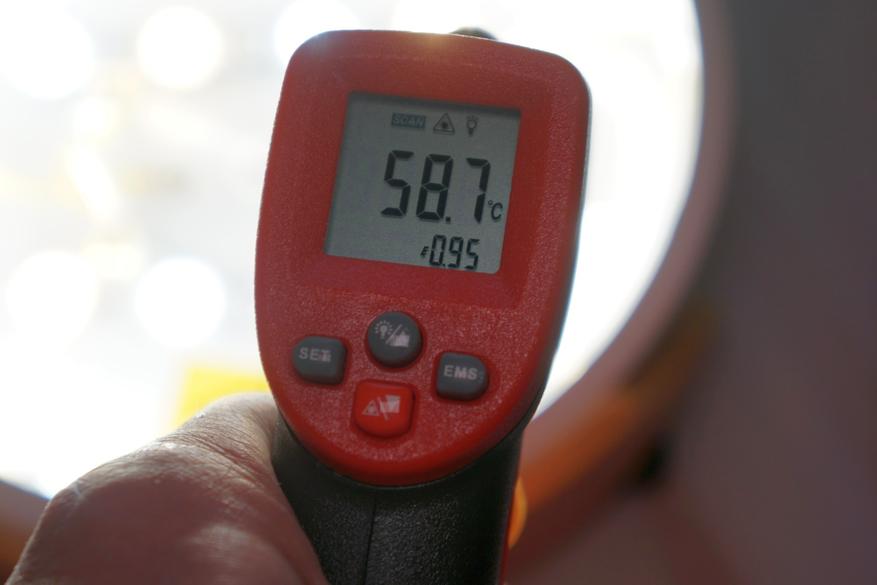

Оставил на максимуме на 40 минут, дабы поглядеть нагрев: светодиоды еле теплые, а самая жгучая точка драйвера не выше 59°C:

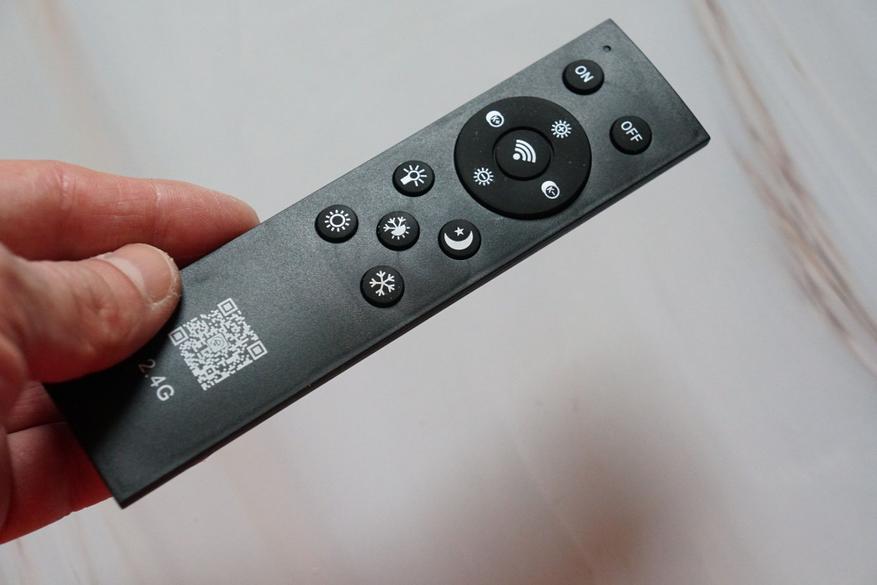

Пульт управления имеет довольно большой функционал, с него можно плавненько регулировать яркость либо цветовую температуру, есть несколько кнопок с пресетами. Пульт работает по радиоканалу, потому направлять на осветительный прибор его не надо, дальность работы высочайшая, без заморочек можно управлять на расстоянии 15метров (больше не пробовал), через пару стенок. Осветительный прибор на нажатие кнопок реагирует одномоментно.
Самое смешное, что нигде не написано, что осветительный прибор работает к тому же по Блютуз! Только сосканировав QR-код на пульте либо в аннотации можно узреть, что он ведет на страничку загрузки приложения на Android либо IOS, а метод соединения телефона со светильником, я сумел отыскать только прочитав отзыв на приложение. Прямо магия какая-то
Само приложение довольно обычное, немножко глючное, есть перевод на российский (страшно кривой) и полностью сносный на британский. Можно делать все тоже самое, что и с пульта + чуть-чуть есть еще никчемное рассредотачивание по комнатам, управление голосом на китайском и неработающий, по последней мере в данной модели, таймер отключения. Но, огромное преимущество данного приложения в том, что работает оно со светильником очень стремительно и верно, мгновенно соединяется, даже если ранее телефон был вне зоны деяния либо с отключенным Блютуз. Осветительный прибор сходу реагирует на действие в приложении, нет никаких тупых задержек, всяких долгих коннектов и тд (кто работал с MI Home меня усвоит), за это можно простить все другие маленькие огрехи:

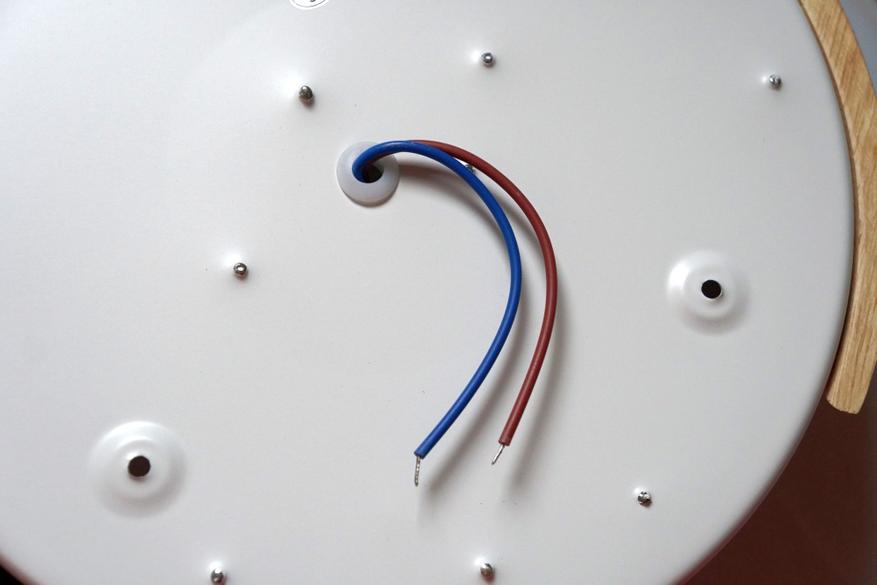

Установка осветительного прибора простая, но есть маленькое неудобство о котором все пишут в отзывах. Все кончики крепежа, которым прикреплены внутренние элементы осветительного прибора к корпусу, малость выступают из него с оборотной стороны и могут упираться в потолок либо стенку на которую он вешается. В принципе, в этом нет ничего ужасного, ведь осветительный прибор вешается, обычно, до следующего ремонта, и то, что от крепежа под ним останутся отметины не очень то и принципиально:

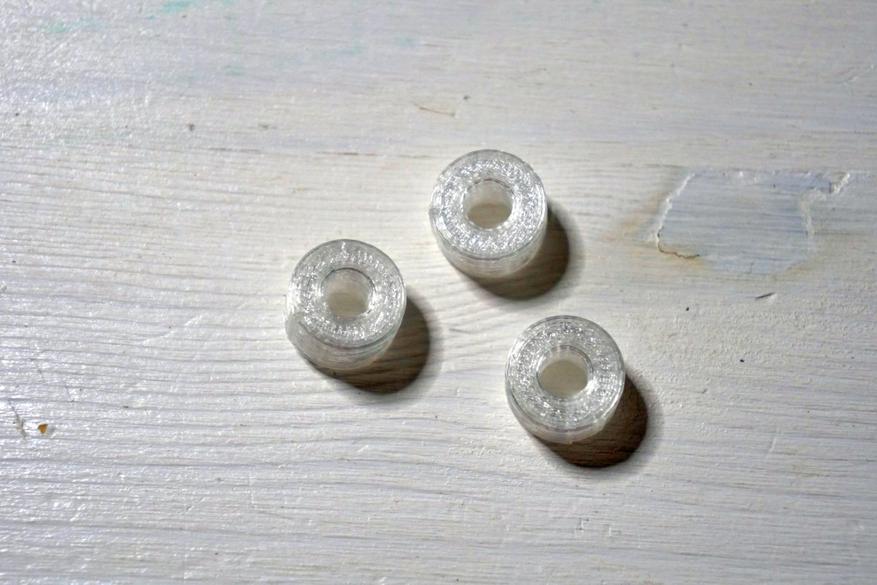

… но все-же я решил по-быстрому в онлайн 3D-редакторе выполнить подходящие втулки высотой 7мм и напечатал их на 3D-принтере Anet ET4Pro, мой обзор на который Вы сможете прочесть здесь. Заместо них, думаю, можно применять любые подходящие резиновые либо пластмассовые подобные штуки, но у меня их под рукою не нашлось, потому просто напечатал:
Подключал к клеммам WAGO, используя особые клещи для обжима НШВИ и сами наконечники:
Здесь уточню один момент, как ясно из наименования, осветительный прибор потолочный, но вся «прелесть» в том, что мне он нужен был в качестве… стенного :), потому еще сначала стало понятно, что «Хьюстон… у нас некоторые проблемы», т.к. рассеивающая пластинка, вставляется вовнутрь корпуса и просто лежит там (когда осветительный прибор на потолке), делая упор на загнутый бортик, никак не фиксируясь:
А в вертикальном положении она бы повсевременно падала вовнутрь корпуса, потому пришлось по бокам выполнить незначительно «колхоза» — наклеить обоесторонние полосы скотча и придумать как пластинку придавить ими к бортику:

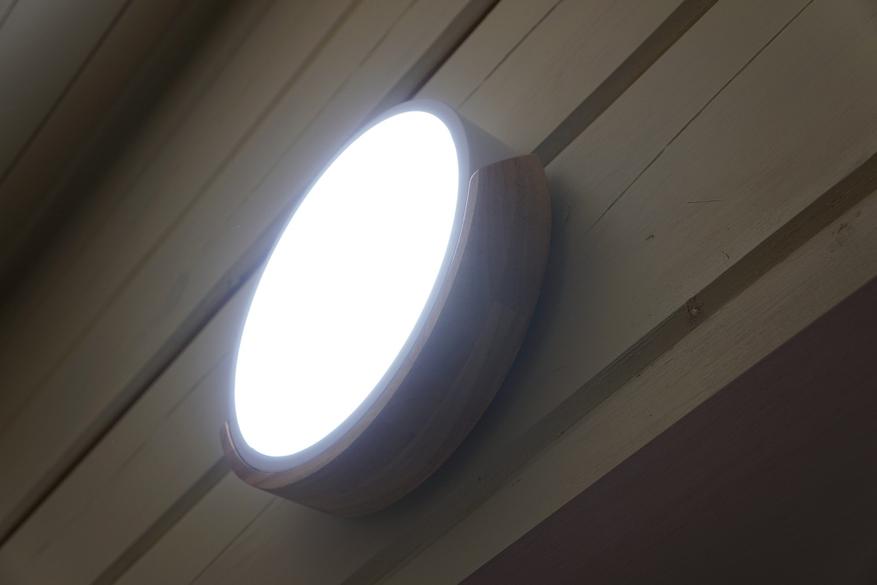

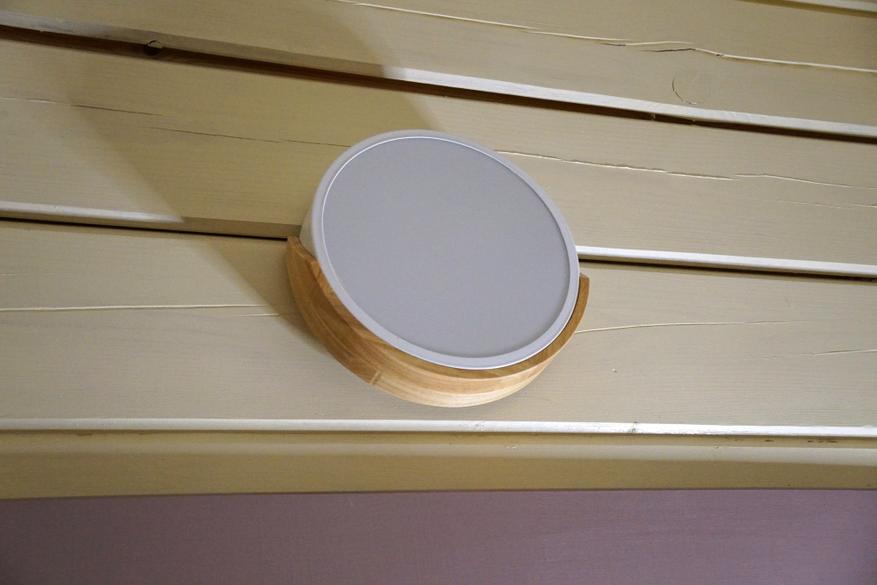

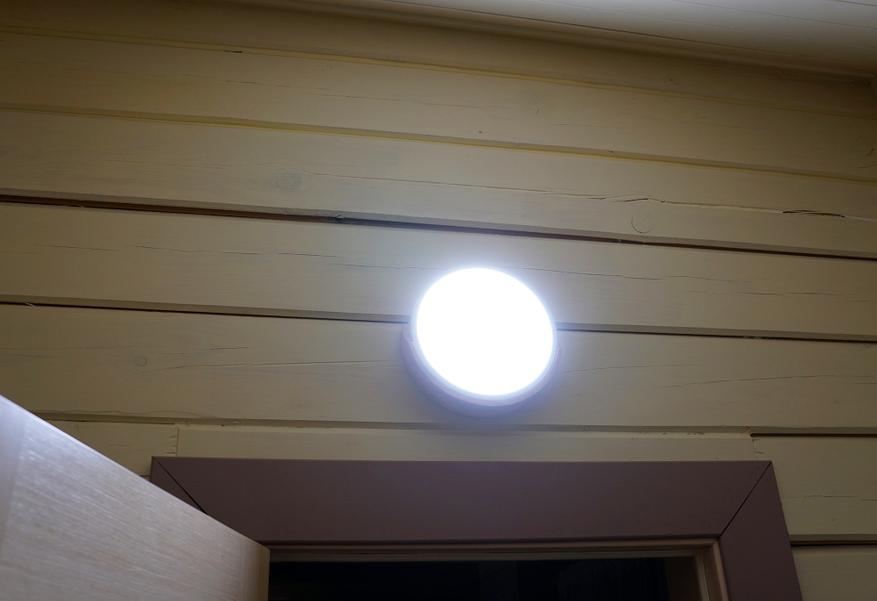

Но в конечном итоге вышло все полностью цивильно и прекрасно:
Приглянулся 1-ый режим (нейтральный либо естественный), не синит и не уходит в желтизну, приятно воспринимается глазом, с пульта регулировать, также, одно наслаждение. Рассеивающая накладка, имея толщину чуток наименее 1мм и довольно сильно «ворует» яркость, но для глаз выходит в самый раз, без нее было бы очень ярко для маленького помещения:
В окончание обзора скажу, что осветительный прибор мне реально приглянулся, в принципе, получил даже больше, чем находил: высококачественное изготовка и корпуса и электронной части, не плохая мощность и эластичная система опции комфортабельной себе яркости и цветовой температуры, возможность управления выключателем, пультом либо телефоном. ШИМа и писка нет. Дешевый, с резвой доставкой Брал здесь, про другие достойные внимания модели осветительных приборов можно почитать в этом топике. Если будете глядеть модель схожую обзорной по другим ссылкам на Aliexpress, читайте непременно отзывы, там в комплекте могут идти более обыкновенные пульты, а сам осветительный прибор быть без Блютуз.
Надеюсь обзор был увлекательным, а может и полезным Другие пользующиеся популярностью обзоры и выборки на достойные внимания штуки, Вы сможете отыскать чуток ниже в профиле создателя.
