Установка электрокотла для отопления личного дома позволяет обеспечить подогрев помещения без применения газа либо другого вида энергоэлемента. Эксплуатация агрегата дает высочайший уровень комфорта, безопасности и обслуживания.
Разновидности электрокотлов для дома
При выборе аппарата необходимо направить внимание на обилие разновидностей оборудования, созданного для подогрева жилых помещений. Все модели электрокотлов можно поделить по нескольким аспектам на группы.
- принципом нагрева теплоносителя;
- методом монтажа;
- применяемым напряжением.
В продаже можно отыскать следующие варианты оборудования:
- тэновое;
- электродное;
- индукционное.
Более надежными в работе являются агрегаты, в каких применяются трубчатые нагреватели (ТЭНы). Недочет устройства – необходимость повторяющейся замены греющего элемента.
Электродные аппараты более доступные по стоимости, но имеют несколько минусов, основными посреди них являются:
- звучные звуки, издаваемые оборудованием при включении;
- вырождение солей в циркулирующей воды;
- нехорошая сопоставимость при использовании системы с теплым полом.
Индукционные аппараты имеют самую большую цена, но они являются наименее надежными в работе по сопоставлению с электродными и тэновыми моделями. Дополнительно агрегаты отличаются между собой мощностью и количеством контуров.
Зависимо от типа монтажа выделяют стенные и напольные устройства. Выпускаются установки, работающие от одно- и трехфазной сети. Имеются аппараты с одним и 2-мя контурами. 2-ой вид применяется не только лишь для поддержания рационального локального климата и температурного режима в помещении, но и для обеспечения дома жарким водоснабжением.
Определение нужных характеристик
Перед тем как установить электрокотел в личном доме, необходимо изучить все технические свойства избранного агрегата.
При покупке установки обращается внимание на следующие характеристики:
- количество контуров;
- термическая мощность;
- метод увеличения температуры теплоносителя.
Для монтажа в личном доме подходят любые устройства, функционирующие от сети 220 и 380 В, при выборе агрегата необходимо ориентироваться на то, сколько фаз подведено к дому.
Для покупки подходящего варианта электрокотла обладатель должен знать обогреваемую площадь. Это нужна при выборе мощности устройства. Почаще все для отопления в доме приобретают установки от 9 кВт. Выбор напольного либо стенного оборудования находится в зависимости от наличия в доме свободного места для монтажа.
Если нужна не только лишь поддерживать комфортабельный локальный климат в помещении в протяжении холодного времени года, но и обеспечить горячее водоснабжение, то брать следует двухконтурную установку.
Требования к месту установки
При проведении монтажных работ нужно соблюдать правила, дозволяющие в предстоящем облегчить сервис техники.
Тэновые агрегаты необходимо навешивать на высоте 1,5 м от пола для удобства постоянного технического осмотра устройства. Индукционные и ионные приборы можно расположить на маленький высоте, но они требуют только вертикальной установки.
Для работы подводится одно- либо трехфазное напряжение.
При закреплении на стенке нужна убедиться в ее качестве – она должна выдерживать массу аппарата и присоединенных к нему устройств. При прокладке магистралей не допускается закрепление труб отопления вблизи от водопровода, но если таковой вариант неосуществим, то применяют защитный короб либо рукав.
При установке электрического котла расстояние от потолка до агрегата должно составлять не меньше 70 см, а по сторонам – по 50 см от стен помещения.
Место навешивания оборудования обязано иметь защиту от попадания воды. Вблизи необходимо свободное место, т. к. схема запитки электроэнергией просит установки на каждую фазу автоматов и УЗО.
Нужные инструменты
Качество и скорость выполнения работ зависят от правильной подготовки.
Для установки потребуются:
- Дрель с различными насадками для проделывания отверстий для крепежных частей.
- Планка для монтажа оборудования.
- Крепежные элементы, способные выдерживать нагрузку, создаваемую на них массой электрокотла.
- Трубы для магистралей.
- Кабель для прокладки запитывающей полосы от электросети.
Дополнительно пригодится приобретение автоматических выключателей и УЗО.
Схема подключения для личного дома
О том, как верно установить котел, рассказывается в сопроводительной документации, разработанной заводом-изготовителем. В руководстве приводится схема присоединения устройства к электросети и отопительной магистрали.
Неотклонимым элементом при подключении агрегата является заземление. Схема цепи предугадывает установку УЗО и автовыключателей соответственных номиналов. Внедрение этих компонент позволяет неопасно эксплуатировать оснастку и предупредить поражение людей при ударе электротоком.

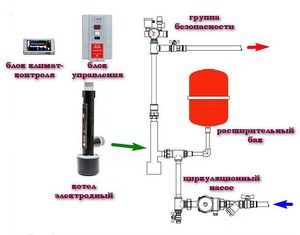

При врезке индукционных и ионных аппаратов необходимо подключить отдельный блок управления и термодатчики. Все элементы соединяются между собой проводами по схеме, которая содержится в техническом паспорте изделия.
Правила безопасности
При проведении монтажных работ нужно соблюдать требования техники безопасности. Нарушения могут спровоцировать повреждение установки и появление замыкания. Ошибки в состоянии вызвать воспламенение на шаге пуска устройства.
Прокладка кабеля питания устройства просит отключения напряжения для предотвращения поражения током. Применяемое при подогреве помещения электрическое оборудование непременно обязано иметь заземление.
При подключении нужно проложить новейшую проводку с сечением, подходящим потребляемой мощности. Оборудование должно устанавливаться на подложку, изготовленную из негорючего материала.

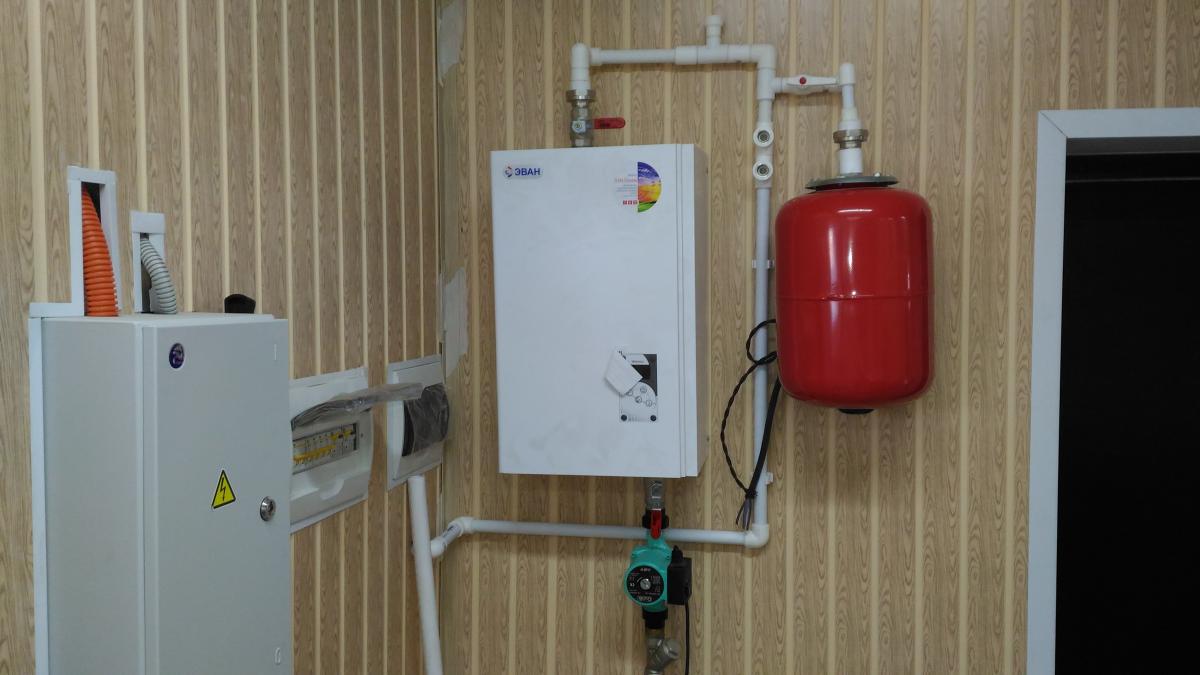

Процесс установки своими руками
Подготовка отопительного электрического агрегата к работе состоит из нескольких шагов. От корректности выполнения каждого из них зависит долговечность службы и безопасность эксплуатации.
Основными шагами работ являются:
- подготовка места для монтажа;
- обвязка котла;
- подключение к электросети и заземление;
- пробный пуск.
Если у обладателя есть познания в электротехнике и прокладке систем для отопления домов, то можно своими руками провести весь комплекс монтажных и пусконаладочных работ.
Предварительные работы
Перед проведением монтажных работ необходимо приготовить схемы подключения электрокотла к нагревательному контуру и бытовой сети. Выбор размеров труб и их сортамент должен быть согласован с техпараметрами насоса, применяемого для прокачки теплоносителя в магистрали системы.
Подбирая сечение кабеля для подсоединения установки к бытовой электрической сети, необходимо учесть мощность устройства. При использовании отопителей до 5 кВт разрешено подключение к однофазовой полосы, а более массивные агрегаты требуют для собственного функционирования 380 В.
Разметка для монтажа проводится с помощью уровня, т. к. разные модели установок требуют только горизонтального либо вертикального размещения. С помощью обозначенного инструмента также проверяется корректность навешивания аппарата после окончания монтажных работ.
Напольные агрегаты инсталлируются с применением штатных опор, которые входят в набор поставки. В некоторых случаях допускается установка оборудования на теплоизоляционную площадку, способную выдержать массу устанавливаемого котла.

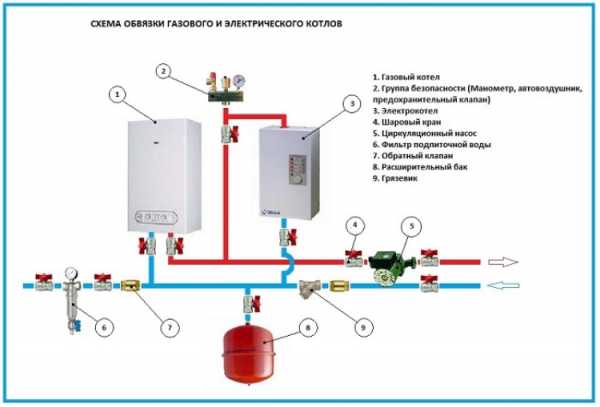

Обвязка котла

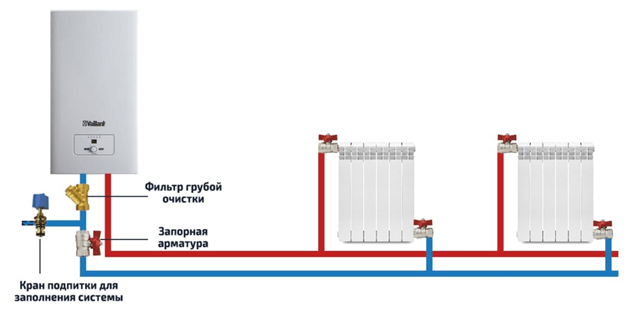

Для тэновых аппаратов в моноблочном выполнении, которые уже укомплектованы насосным агрегатом и гидроаккумулятором, довольно подвести к подходящим патрубкам прямую и оборотную магистраль. К обратке подключается трубопровод для подпитки системы водой.

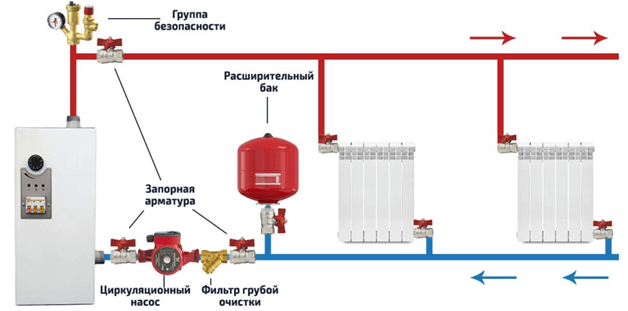

При навешивании обычного тэнового оборудования с отсутствующим насосом и расширительным баком, все составляющие подключаются по схеме, рекомендованной производителем.
Прокладываются трубопроводы и проводится врезка в магистраль насосного агрегата. Дополнительно устанавливается фильтр и группа безопасности.
Ровная магистраль и обратка соединяются с надлежащими патрубками нагревательного аппарата. В процессе работы применяется уплотняющая лента.
Подключение к сети и заземление
Электрокотлы подсоединяют впрямую к счетчику средством связки автовыключателя и УЗО. Автоматы устанавливаются на каждую фазу раздельно. Сечение проводов подбирается по потребляемой мощности.
Электроприёмник 18 кВт для подключения просит использования проводов с медными жилами, имеющими поперечное сечение 10 кв. мм.
При включении аппарата в однофазовую сеть он соединяется с хоть каким из контактов на колодке. Для полосы с напряжением 380 В необходимо снять перемычку и подключить к каждой клемме по одному проводу.
Ноль и земля присоединяются к агрегату идиентично. Электрические установки большой мощности требуют высококачественного заземления. Из корпуса отопительного аппарата выводится кабель подходящего сечения до вкопанных в грунт электродов.
Внешную защиту располагают в точке, где будут отсутствовать люди при пробое электросети. Железные штыри лучше расположить в грунте на расстоянии менее 1 м от фундамента строения.
Пробный запуск
Перед проведением пробного запуска необходимо проверить целостность изоляции на всех кабелях, надежность крепления проводов и соединительных муфт, кранов и соединений труб. Далее система заполняется водой. Воздух из магистрали выпускается через особый клапан.
Давление в системе контролируется с помощью манометра, входящего в группу безопасности. Для большинства котлов оно составляет 1,3-2,0 бар в рабочем состоянии и 1,0-1,3 при отключенном агрегате.
После наполнения магистрали теплоносителем подается напряжение и выставляется нужная температура с помощью блока управления.
Подогрев электрокотлом дает итог при его подключении в доме среднего и маленького размера. Внедрение таковой установки считается неопасным и экологическим методом поддержания хорошей температуры в жилом помещении. Сделать электрокотел своими руками довольно легко, главное соблюдать метод действий и технику безопасности.

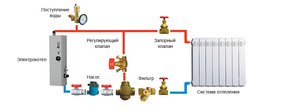

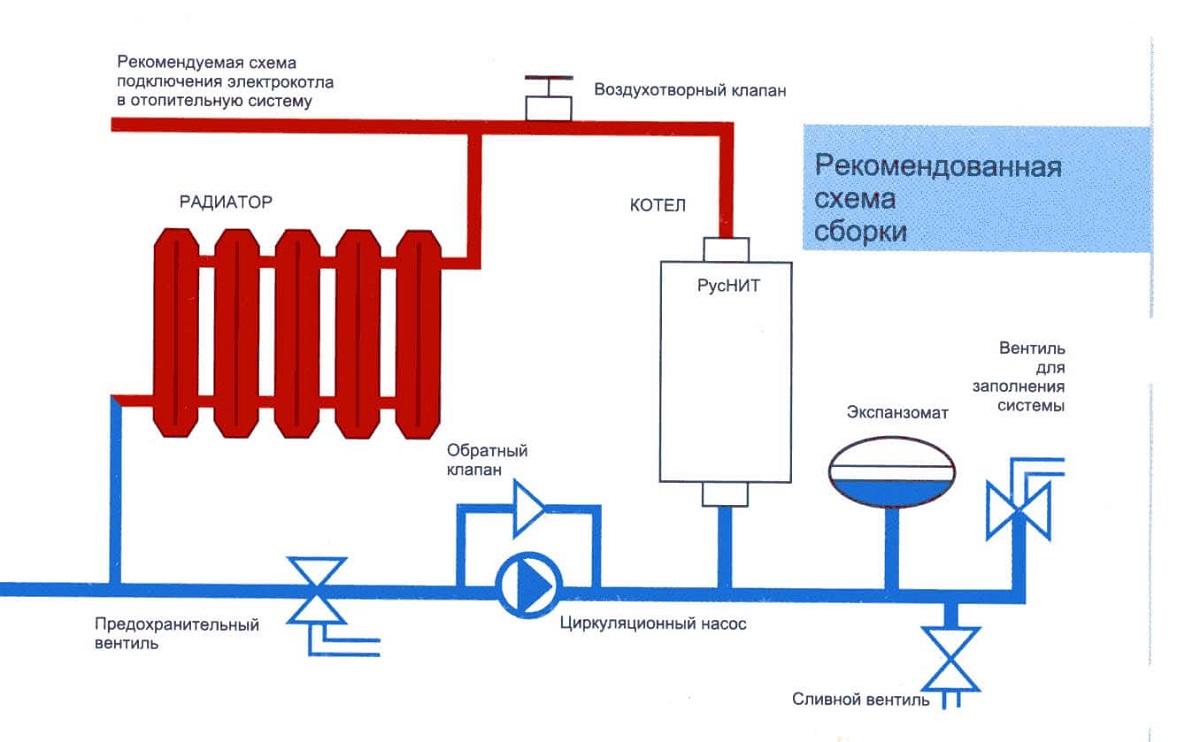

Схема подключения электрокотла в систему отопления
Электрический котел представляет собой агрегат, который нагревает теплоноситель за счет перевоплощения электрического тока в термическую энергию. Он применяется для отопления маленького пригородного дома либо как дополнительный источник подогрева, к примеру, к газовому обогревателю. Зависимо от типа теплогенератора используются разные схемы подключения электрокотла в отопительную систему.
Устройство агрегата
Электрические обогреватели представляют собой многоступенчатые устройства, что позволяет не всегда применять их на полную мощность. Это дает возможность сберегать на электроэнергии и продлить срок службы агрегата. Обогреватели бывают:
- с трубчатыми электрическими нагревателями;
- индукционные;
- электродные.
Современные котлы работают от сети однофазового либо трехфазного тока. Базу конструкции составляет емкость, снутри которой размещаются нагревательные элементы. Все управление осуществляется при помощи специального пульта регулирования.
В некоторых схемах отопления личного дома с электрокотлом применяются дополнительные элементы: насосы, фильтры, клапаны. Для сокращения расхода электроэнергии еще применяется наружное аппаратно-программное устройство, позволяющее стопроцентно заавтоматизировать управление работой агрегата.
Отопление помещений водяным калорифером с вентилятором
Разновидности обогревателей
Устройство теплогенератора с трубчатым нагревателем можно сопоставить с обычным электрическим чайником. ТЭН представляет собой медную полую трубку, обычно в форме спирали. В ней засыпан кварцевый песок и проходит вольфрамовая нить. Также в устройство входят:
- блок управления;
- циркуляционный насос;
- расширительный бак;
- предохранительный клапан;
- набор фильтров;
- датчик давления.
За счет циркуляции вода подается в емкость, где происходит ее нагрев от электрических трубчатых частей. Процесс происходит достаточно скоротечно, и дальше вода поступает в систему отопления. Незначительно отличается от них работа индукционных котлов.

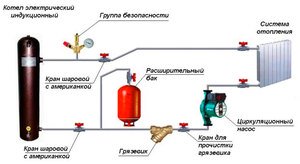

Нагрев осуществляется за счет электромагнитной индукции. Есть еще ионные котлы. Конструкция представляет собой маленькую цилиндрическую емкость, в какой особые электроды создают нагрев теплоносителя. Такие котлы устанавливаются конкретно на трубы.

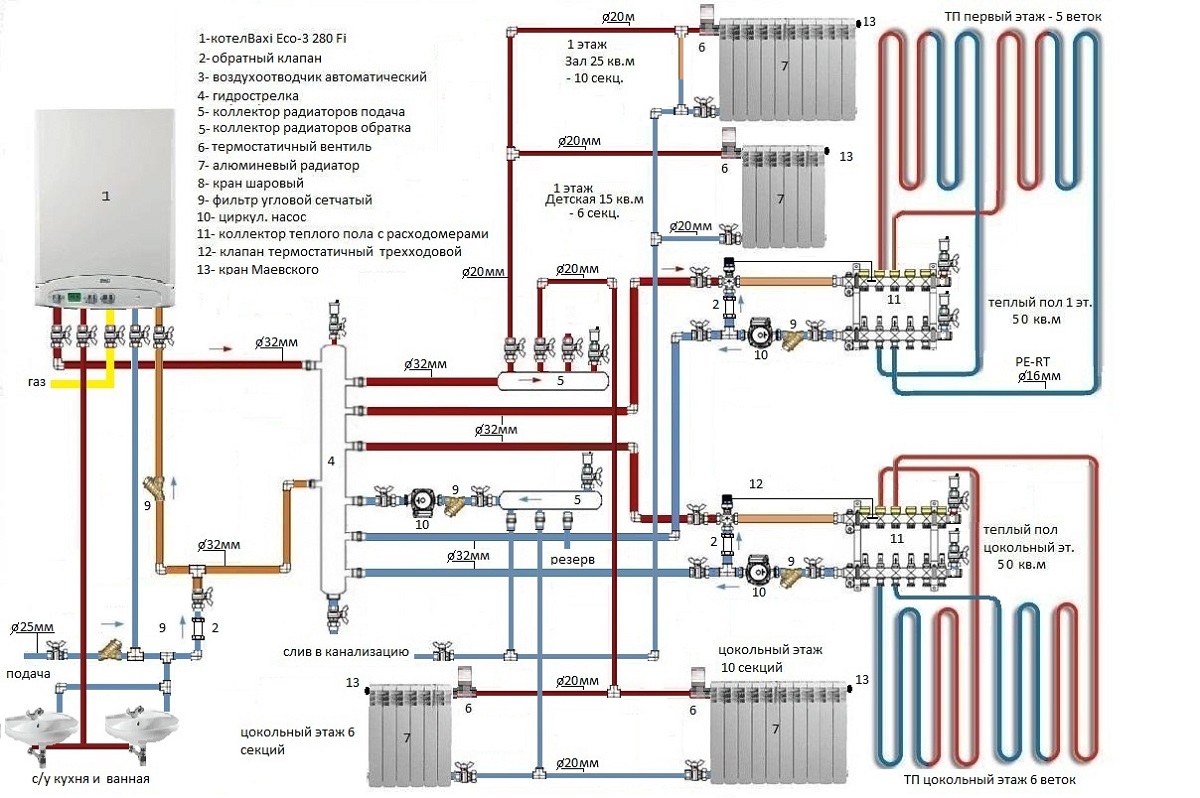

Виды схем отопления двуэтажного дома с принудительной циркуляцией
Плюсы и недочеты
Электрические котлы владеют вблизи преимуществ в сопоставлении с другими видами обогревателей. При работе агрегатов отсутствует выделение товаров сгорания, что обеспечивает более неопасную эксплуатацию.
Благодаря наличию температурных датчиков теплоносителя и воздуха увеличивается удобство управления работой оборудования. Отличаются эти агрегаты и простотой монтажа, который можно провести своими руками. У этих аппаратов существует и масса недочетов.
Для действенного подогрева огромного дома нужно применять более массивное устройство, которое будет применять существенное количество электроэнергии. Тем самым характеристики они и не пользуются популярностью.
Еще одним недочетом считается неспешное усовершенствование электрического оборудования. Современные агрегаты выпускаются по издавна разработанным схемам с маленькими усовершенствованиями в конструкции.
Из-за применения в качестве теплоносителя воды при продолжительном выключении приходится ее сливать, по другому систему можно разморозить. Этого отрицательного характеристики лишены электрические конвекторы и масляные радиаторы.
Виды двухтрубной системы отопления для личного дома

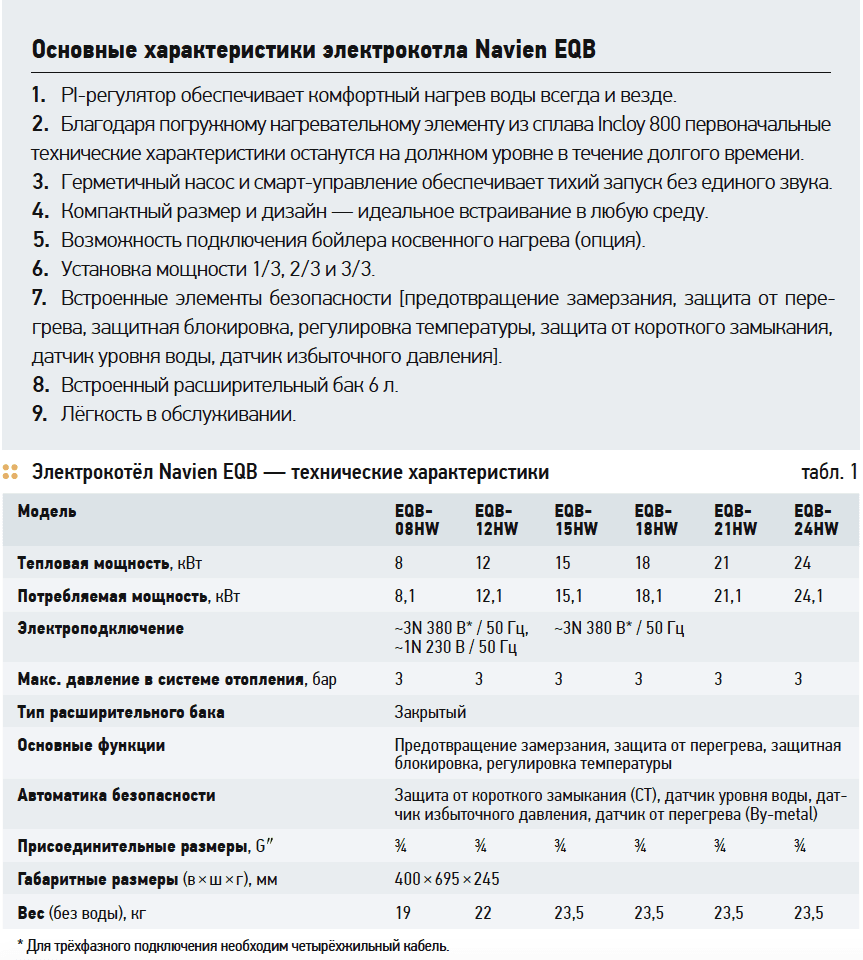

Пользующиеся популярностью модели
Выбор подходящей модели электрокотла проводят в согласовании с соотношением мощности и жилой площади. Для этого приблизительно принимается, что на отопление 10 м² расходуется 1 кВт. Пользующиеся популярностью модели электроагрегатов:
- 1. РусНИТ 208М — малогабаритный стенной агрегат от российского производителя. Эффективен для применения на площади до 80 м². Главные и нагревательные элементы сделаны из нержавеющей стали. Аппарат обладает трехступенчатой системой управления мощностью (30, 60 и 100%). Можно выполнить подключение к электросети 220 и 380 В. В качестве теплоносителя применяется вода и антифриз. Терморегулятор позволяет устанавливать рабочую температуру от 35 до 85° C.
- 2. ЭВАН Warmos-IV-5 — аппарат средней мощности, созданный для подогрева площади, не превосходящей 51 м². Спектр температур от 5 до 85° C позволяет применять в отоплении систему «теплый пол». Единственный недочет — отсутствие в конструкции циркулирующего насоса.
- 3. Proterm Скат 12 KR 13 — считается одним из наилучших обогревателей для пригородного дома, способным обогреть до 120 м² площади помещения. Модель достаточно экономная, так как позволяет на первой ступени довольно обогреть дом. Для применения жаркого водоснабжения допускается установка бойлера.
Для установки хоть какой модели электрокотла нужно придерживаться некоторых правил.
Правила установки
До того как выполнить подключение электрокотла к сети 380 В, следует избрать место для установки устройства. Спецы советуют для этого применять отдельное помещение, в каком находится распределительный щиток, и нет доступа сторонним лицам. Маленькие конструкции с трубчатыми нагревателями допускается устанавливать на кухне. Устройство устанавливается со следующими допусками:
- до потолка — 0,8 м;
- для подвесного обогревателя до пола — 0,5 м;
- расстояние от обогревателя до стенки — более 0,05 м;
- до трубопроводов — от 0,5 м;
- перед фронтальной панелью должно быть более 0,7 м.
За ранее место установки размечают и устанавливают котел строго горизонтально, что проверяется строительным уровнем. Потом выбирают подходящее сечение кабеля, беря во внимание, что для более массивных агрегатов будет нужно трехфазная сеть на 380 В.
Поперечник трубопроводов подбирается согласно выходному отверстию встроенного циркуляционного насоса. Перед установкой напольных конструкций подготавливают ровненькую площадку. Предстоящее соединение частей производят согласно схеме системы отопления.
Схема подключения
До того как провести подключение электрического котла в схему отопления своими руками, нужно учитывать, что для этого применяется строго медный кабель. Сечение провода подбирается способом расчета либо согласно советам прилагаемой аннотации.
В нижнем левом углу электрокотла размещаются все электрические выводы, к которым осуществляется подключение кабелей. Дабы верно подключить электрический котел отопления, следует непременно подсоединить провод заземления для обеспечения безопасности от поражения током.
Аппарат подключается через автоматы, рассчитанные на подобающую мощность агрегата. Автоматические выключатели созданы для защиты проводки и устройств от лишних перегрузок.
Для подключения электрокотла к электричеству 220 В следует включить поначалу автомат, а потом сам устройство. Если автомат не сработает, и не будет слышно излишних шумов, означает, электрическая часть подсоединена верно.
Потом производят подключение арматуры и трубопроводов системы отопления. После проверки все вентили теплогенератора переводятся в положение «закрыто». Также следует закрыть вентиля в системе отопления.
Запорная арматура на трубопроводах, подающих холодную воду, должна быть открыта. Не рекомендуется в системах с электрообогревателями применять антифриз. Эта незамерзающая жидкость приводит к резвому износу резинотехнических изделий.
Непременно в системе инсталлируются фильтры на входном трубопроводе в котел. Заполненную водой отопительную систему непременно следует проверить на плотность. Потом проверке подлежат датчики температуры, давления, также сигнальные и управляющие элементы системы. После конечной проверки электрический котел запускают в работу.
Установка электрокотла
Электрокотлы отличаются по типу нагревательного элемента: ТЭНовые, электродные либо индукционные модели. Из-за наименьшей цены и простоты обслуживания больше популярен 1-ый вариант. Особенностью обустройства электроотопления является возможность подключения своими руками агрегата к трубной системе и электросети без дизайна разрешительных документов.
Главные правила
Согласно требованиям ПУЭ отопительные электроприборы мощностью до 10 кВт разрешено подключать без помощи других без согласования с Энергонадзором. К службам придется обратиться, если решено установить в целях экономии счетчик, контролирующий расход электроэнергии по зонам суток.
Каждый производитель в аннотации показывает требования к соблюдению свободного места от стен отопительного агрегата. Зависимо от модели они отличаются, но среднее значение следующее:
- от верха – 70 см;
- от боков – 50 см;
- от фронтальной панели – 70 см;
- между задней панелью и стенкой строения оставляют малый зазор 3 см.
Соблюдение требований обеспечивает пожаробезопасность. Упрощается доступ к агрегату для обслуживания.

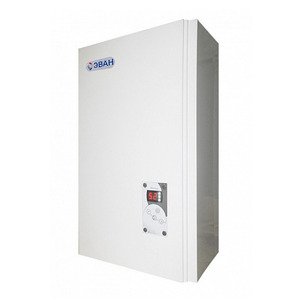

Электрические котлы ЭВАН Warmos
Подготовка к монтажу
Обычно предварительные мероприятия начинаются с определения места. По сопоставлению с газовыми и твердотопливными аналогами, вариантов расположения электрокотла больше. Его разрешено устанавливать в жилой зоне, к примеру, кухня либо коридор. Но осуществляя выбор места необходимо учитывать, что к аппарату необходимо прокладывать трубопровод, проводку. Усложнение схемы приведет к излишним затратам.
В сырых помещениях установка запрещен. Ванную комнату, санузел, открытый балкон сходу необходимо исключить. Стенка, на которую будет подвешен агрегат, должна быть сухая. Если личный дом построен из дерева, никаких ограничений монтажа нет. Участок древесной стенки, прилегающий к задней панели котла, закрывают листом негорючего материала.
Обычно электрический котел поставляется производителем с циркуляционным насосом, фильтром и расширительным баком. Таковой агрегат сходу подключают к трубопроводу. Пореже встречаются «голые» модели. Насос, бачек и фильтр потребитель покупает раздельно. Дополнительно для подключения необходимо приготовить группу безопасности, соединительные муфты, шаровые краны, трубы.

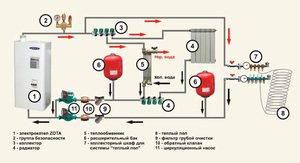

Выбор схемы
Отопление бывает с принудительной и естественной циркуляцией. В первом случае теплоноситель по системе транспортирует циркуляционный насос. Тут разрешается установка котла на любом уровне относительно трубопровода.
Во 2-м случае естественная циркуляция происходит за счет наклона подающей и оборотной трубы. Такое отопление нередко встречается в личных домах. Тут уже схема подключения просит размещение входящего патрубка котла ниже оборотной трубы.
Схема с нижней разводкой и боковым подключением к радиаторам применяется только при принудительной циркуляции.
Схема с верхней подающей и нижней оборотной трубой способна работать с насосом и при естественной циркуляции, если выдержаны уклоны. Во 2-м случае расширительный бак ставят в высочайшей точке заместо группы безопасности.

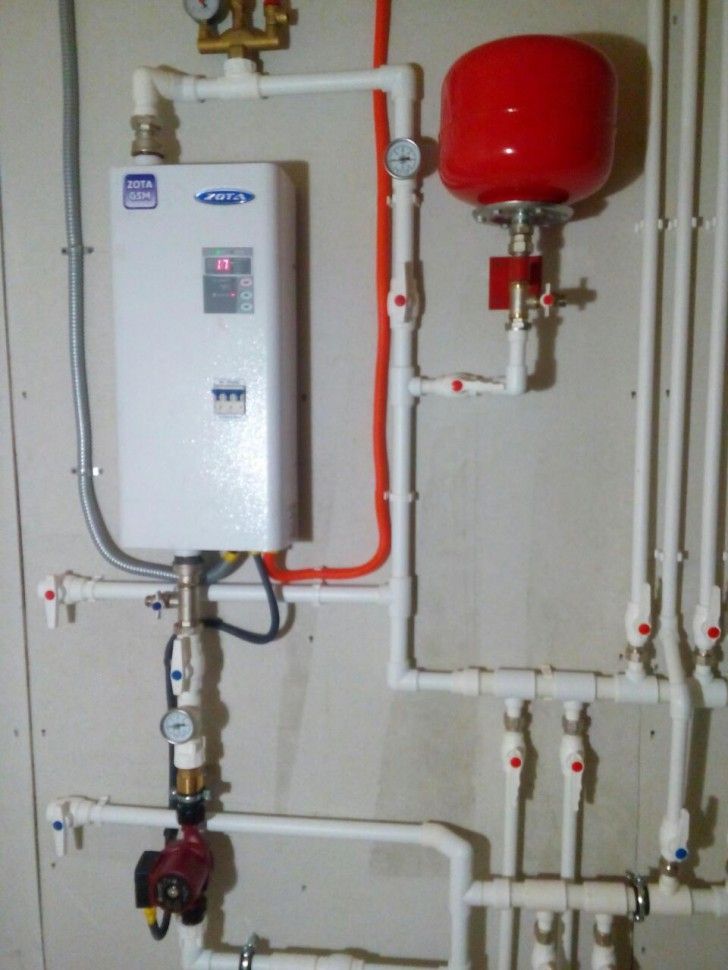

Пошаговая аннотация монтажа
После предварительных мероприятий приступают к главным работам. Дабы выполнить установка, делают следующие деяния:
- На приготовленном участке стенки наносят разметку под монтажную пластинку котла. Элемент укрепляют дюбелями, за ранее просверлив отверстия. На монтажную пластинку фиксируют электрокотел.
- Последующие особенности установки зависят от избранной схемы отопления. Элементы трубопровода подключают к патрубкам котла разъемными муфтами «американками». Подающая труба всегда идет ввысь, а оборотная размещается ниже по уровню.
- В нижней точке системы предугадывают два крана для наполнения и слива воды.
Когда система будет закольцована, ее заполняют водой. Через воздухосборники стравливают воздух.
Подключение к электросети
Электрокотлы бывают двухфазные (220 вольт), также трехфазные (380 вольт). В первом варианте нужна подключить два провода: ноль и фазу. Во 2-м варианте фазных провода три и один ноль. В обеих вариантах подводят дополнительный провод на заземление. На полосы между электросчетчиком и отопительным аппаратом устанавливают автомат.
