Подключение веб кабеля к розетке

В ближайшее время все почаще применяется подключение веб кабеля к розетке. Ведь это довольно комфортно, позволяет подключать разные устройства и главное позволяет очень скрыть инженерные сети и избавится от излишних проводов. Не считая того, установка информационных розеток позволяет обеспечить надежное веб соединение в любом уголке квартиры либо дома.

Принцип построения и монтажа локальной сети

Перед тем как подключить кабель к веб розетке нам следует сделать локальную сеть дома либо квартиры. Для этого нам будет нужно роутер либо маршрутизатор, также довольно количество кабеля и розеток для их подключения. При всем этом схема подключения может быть только звезда. Это схема, когда от роутера к каждой розетке идет отдельный кабель.

• 1-ый вопрос, который станет перед вами если вы собрались делать локальную сеть своими руками, это где установить роутер. Для квартир таким местом обычно является прихожая либо другое место где находится ввод в дом кабеля провайдера. Это обуславливается возможностью замены провайдера без серьёзных изменений в схеме прокладки кабеля.
• Для собственного дома, в особенности если он имеет огромную площадь, целенаправлено установить роутер ближе к центру дома. Это обосновано наилучшим распространением сигнала Wi-Fi по всему дому, также понижением уровня помех в сети. Ведь если длина провода превосходит 100м, то падение уровня сигнала уже довольно осязаемо. Ну и стоимость кабеля нужного для подключения всех розеток из более удаленной точки может быть довольно значимой.

Принцип построения локальной сети в квартире

• Что касается прокладки провода, то тут так же следует придерживаться определенных правил. Сначала не стоит информационные кабели прокладывать вкупе с силовыми. Это связано с тем, что силовые кабели обычно не имеют экранирования и индуцируемые ими потоки могут заносить немалые помехи в работу информационных сетей.
• Не считая того, информационные кабели наша аннотация не рекомендует прокладывать поблизости массивного силового оборудования, дросселей, применяемых для включения люминесцентных ламп и электродвигателей. Они так же могут внести значительные помехи в работу информационных сетей.
• Веб розетки либо как они именуются у большинства производителей розетки RJ-45 так же лучше располагать не вместе с силовыми розетками. И даже если это делается, то хотя бы располагать их по бокам, а не между силовыми розетками либо выключателями.

Направьте внимание! RJ 45 это название эталона, а название разъёма 8P8C. Конкретно он применяется для построения локальных сетей. Если вы встретите розетку, изготовленную по эталону RJ45S, то данная розетка употребляет четырехпроводную схему подключения, используемую при подключении модемов.

Подключение кабеля в розетке RJ 45

Вопрос как подключить веб провод к розетке является одним из более проблемных. Хотя тут нет нечего сложного.

В заблуждение многих вводят несколько вариантов подключения, обозначенных на розетках, но с этим вопросом довольно легко разобраться.

Варианты подключения информационного кабеля

Сейчас существует два варианта подключения сетевых проводников типа «витая пара». Это эталоны T568A и T568B. Оба они имеют право на существования, но 1-ый вариант считается устаревшим и почти всегда на данный момент применяется эталон T568B.

• Отличия между этими эталонами подключения состоят в чередовании подключения проводов в разъеме. Их вы сможете узреть на рисунке представленном ниже. И если вы выберете не тот вариант ваша сеть не будет работать.

Варианты подключения «витой пары» согласно разным эталонам

• Чтобы верно избрать ваш эталон подключения пристально разглядите питающий кабель от провайдера. Обусловьте по какому эталону выполнен обжим проводов у них и сделайте так же. Но лучше это выяснить еще на стадии подключения веба, конкретно у рабочих.
• Сейчас зная эталон согласно которому, мы будем создавать подключение можно перейти конкретно к монтажу. Сейчас на рынке представлены розетки с 2-мя основными видами обжима проводов. Давайте разглядим любой из вариантов.

Подключение обыденных информационных розеток

Производители розеток побеспокоились чтобы подключение кабеля веб к розетке было очень облегчено. Потому все электроустановочные устройства имеют цветовое обозначение согласно обоих видов эталона.

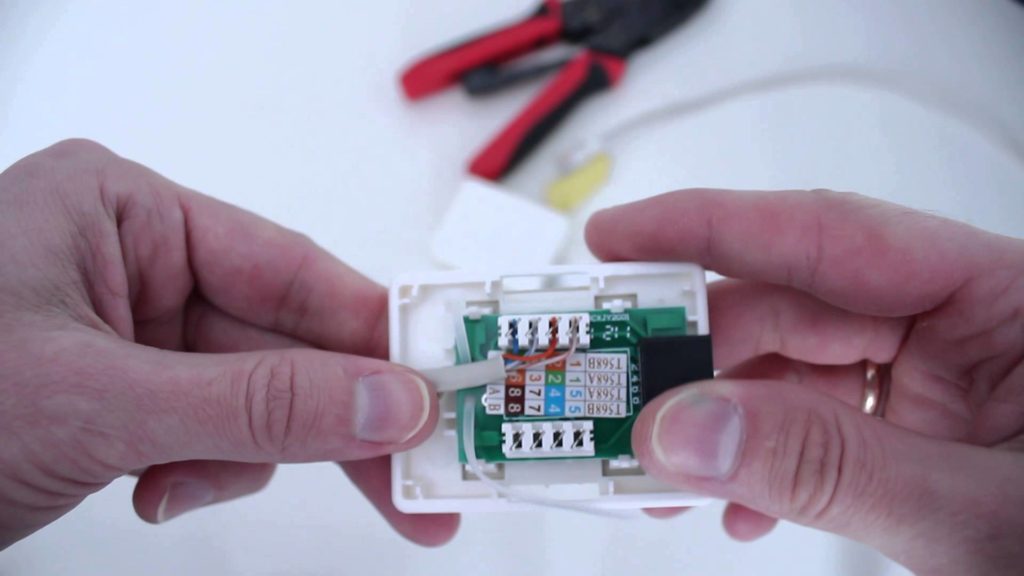

Подключение обычно информационной розетки

• На первом шаге вскрываем розетку. Тут может быть несколько вариантов. Она может быть соединена винтами либо зажимами. Если есть особые направляющие для провода пропускаем его через них. В некоторых случаях крепление провода к розетке обеспечивается обыкновенной утяжкой.
• Сейчас снимаем оплетку кабеля. Делать это нужно очень осторожно чтобы не разрушить жилы кабеля.
• Распутываем жилы кабеля и вставляем их согласно цветовой маркировки на розетке. После чего используя особый инструмент либо просто тоненькую отвёртку зажимаем кабель в коннекторе. В некоторых типах розеток для этих целей есть особая крышечка, которая фиксирует жилы в их рабочем состоянии.

Направьте внимание! При зажимании кабеля в коннекторе жилы кабеля должны проколоться особыми контактами. Конкретно из-за этого обеспечивается надежный контакт. Но не стоит усердствовать в нажатии чтобы не поломать саму розетку.

• Сейчас обрезаем торчащие избытки жил. Закрепляем кабель в розетке с помощью утяжки и закрываем розетку. На этом подключение кабеля к веб розетке окончено.

Подключение информационных розеток с поворотным механизмом коннектора

Как мне понятно такие информационные розетки выпускает только компания Legrand, но техника довольно комфортная и надежная. Потому уже в последнее время такие розетки могут показаться и у других производителей.

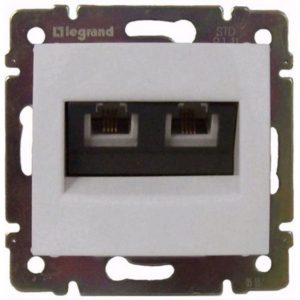

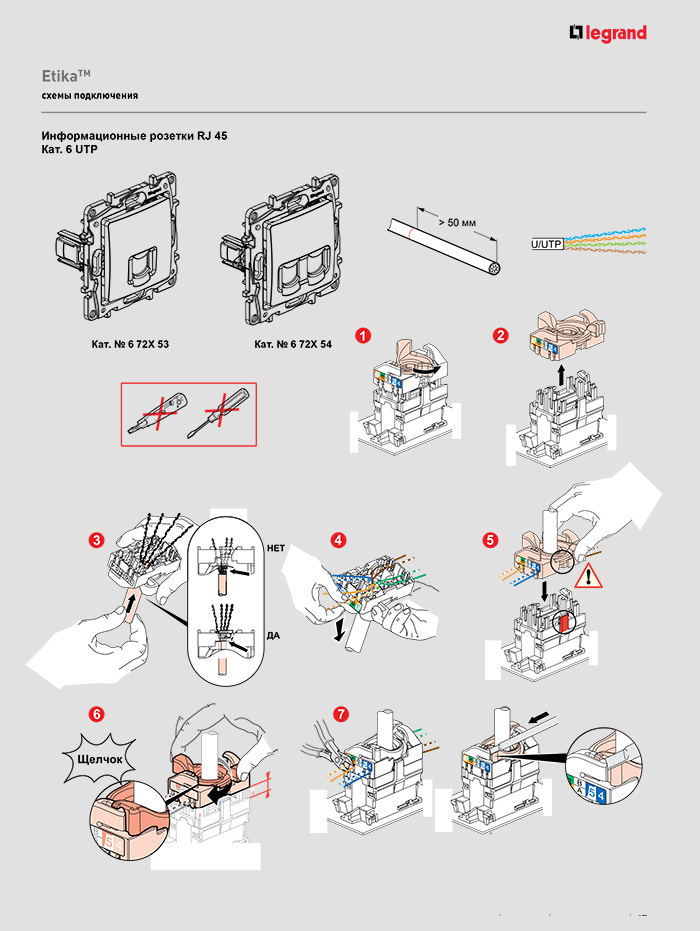

Подключение информационной розетки Legrand

• Чтобы выполнить соединение веб кабеля в розетку нам, прежде всего, следует вскрыть саму розетку. Тут так же может быть винтообразное либо зажимное крепление лицевой части.
• Сейчас поворачиваем подвижную часть коннектора против часовой стрелки и снимаем ее. Продеваем кабель в освободившееся кольцо и зачищаем его.
• Согласно маркировки на кольце коннектора исполняем укладку кабеля. Особенных усилий тут прилагать не нужно довольно легко накрепко закрепить жилы кабеля в гнездах. Обрезаем излишние концы кабеля.
• Сейчас одеваем подвижную часть конкретно на коннектор. Делать это нужно как показано на видео и без особенных усилий.
• После того как подвижная часть на сто процентов села на коннектор исполняем его поворот по часовой стрелке. Делать это нужно с маленьким усилием, но без фанатизма. Во время этого деяния прорезается изоляция жил кабеля и обеспечивается надежный контакт коннектора с кабелем.
• На завершающем шаге одеваем нашу лицевую часть розетки, укладываем кабель и закрепляем розетку в гнезде. На этом соединение кабеля для веба в розетке окончено, и вы сможете выполнить проверку работоспособности розетки.

Вывод

Видите ли процесс монтажа информационных розеток довольно прост и не просит специфичных познаний. Да, в некоторых случаях нехватка спец инструмента дает о для себя знать и вероятен нехороший контакт либо полное его отсутствие. Это можно просто проверить мультиметром. Но почти всегда повторное подключение кабеля исключает все эти трудности.

Как подключить интернет-розетку: подготовка и пошаговая аннотация

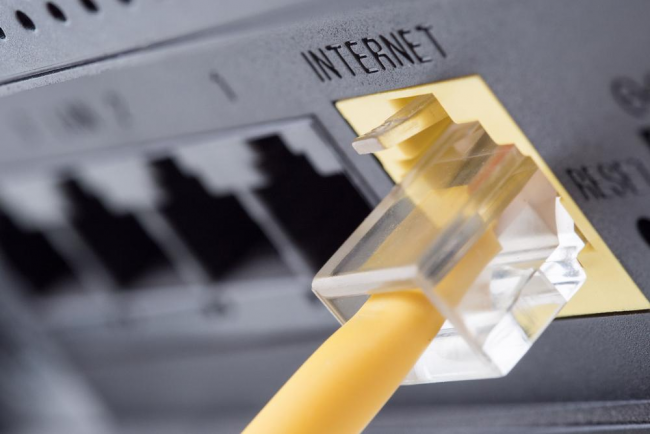

Не много кто знает о таковой полезной вещи, как интернет- розетка и тем паче, каким образом она подключается. Но по сути это приспособление позволяет решить много заморочек. Во-1-х, позволяет избежать расшатывания контактов в полосы, идущей от провайдера и, как следствие, необходимости вызывать ее служащих для повторяющегося ремонта; а во-2-х, упрощает подключение различных девайсов и аксессуаров , что в значимой мере упрощает быт.

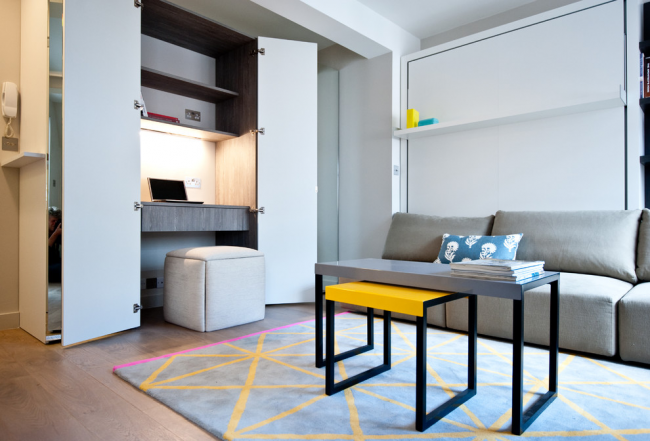

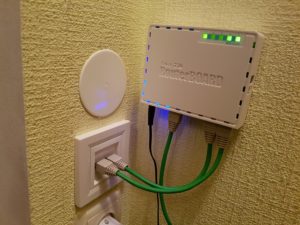

Рабочая зона, которая расположена в шкафу

Конструкция

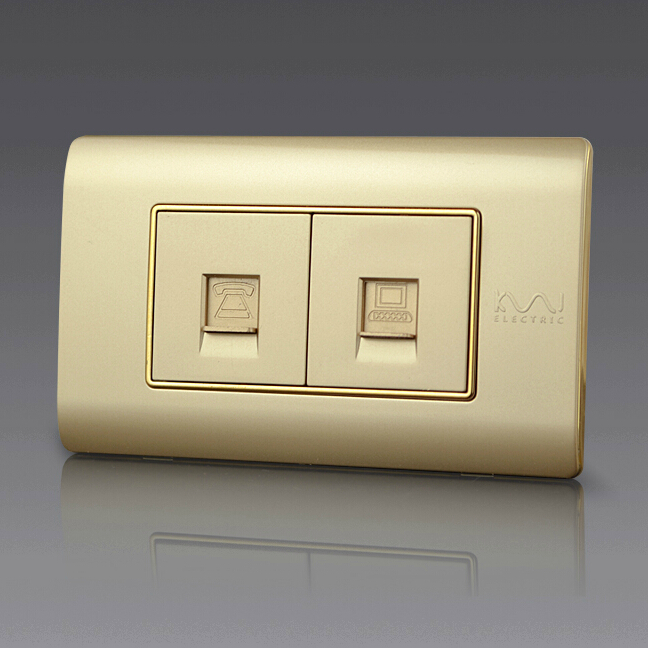

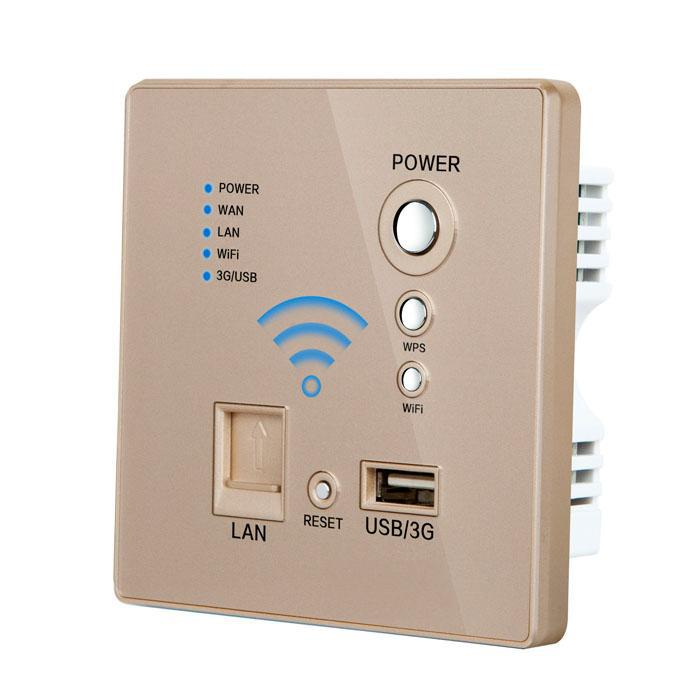

Начнем с того, что разглядим типовые варианты моделей, выставленные на рынке интернет-аксессуаров. Условно их можно поделить на две главные категории, которые отличаются по методу монтажа:

1. встраиваемые;
2. затратные.

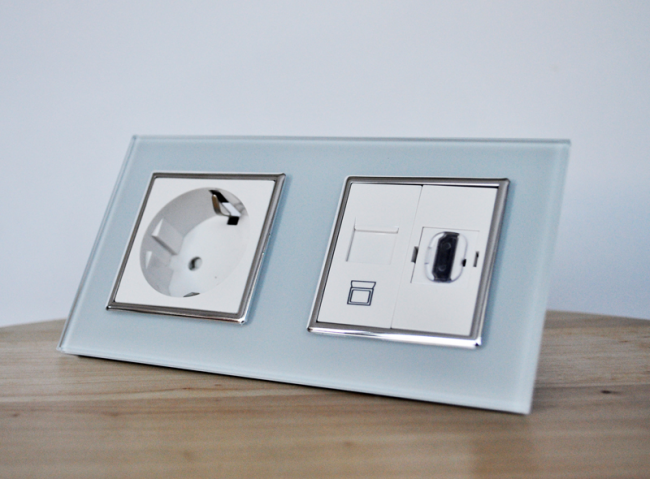

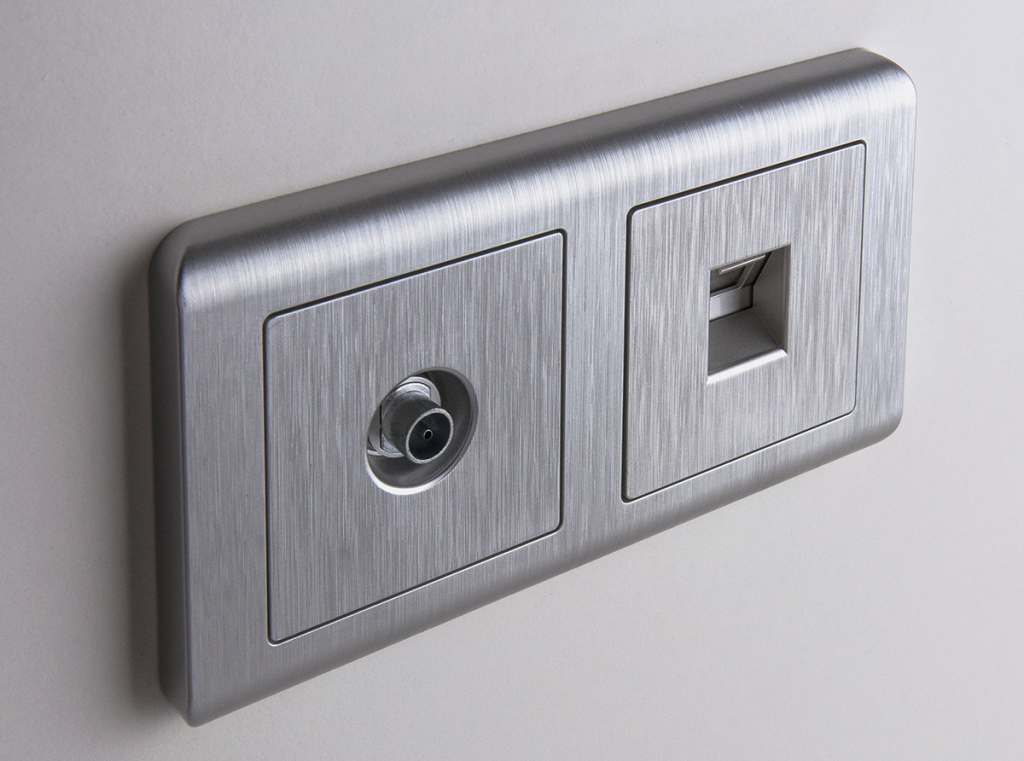

Блок розеток Livolo с HDMI

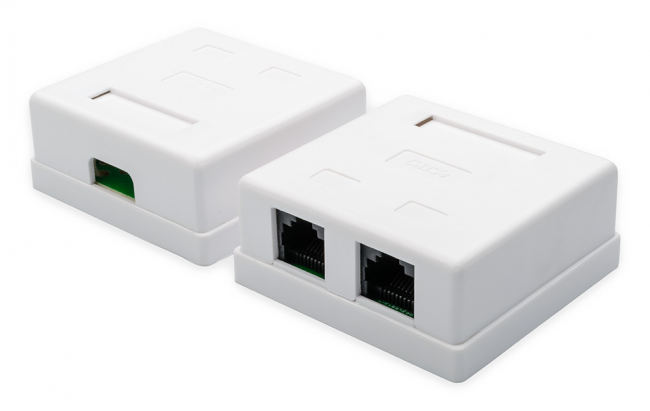

Модели с внешним креплением

Обширно применяются оба варианта, при всем этом 1-ый более предпочтителен в домашних критериях, так как решает делему удобства в эксплуатации и эстетического вкуса, что в особенности принципиально в элегантно оформленном интерьере .

Конкретно из них можно дополнительно выделить:

• стандартные RJ-45;

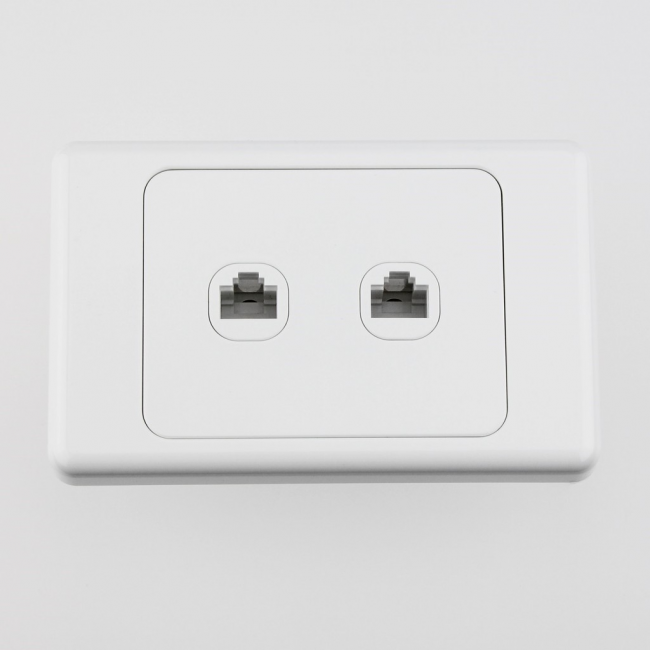

• сдвоенные RJ-45 (для 2-ух параллельно работающих сетей).

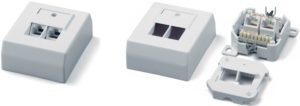

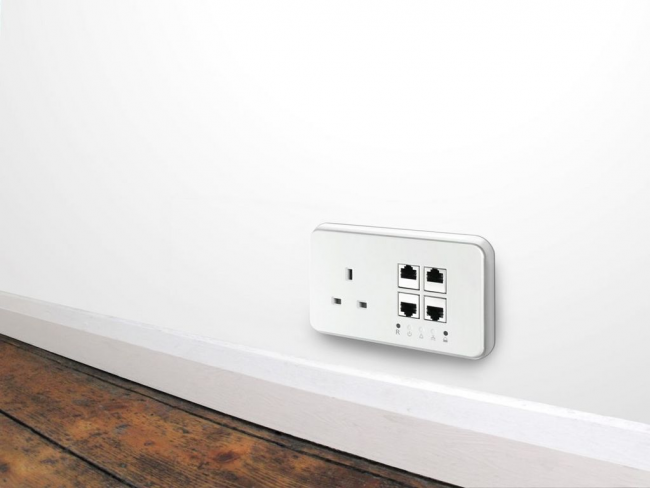

Модель с 4-мя сетевыми разъемами

В остальном структура фактически схожа, хотя есть и исключения из правил, которые имеют дополнительные порты USB и т.п. Но в этом случае рассматривать их не имеет смысла, поэтому перейдем сходу к главному моменту.

Подготовка

На момент установки должны быть подготовлены все условия. Во-1-х, нужно, дабы от провайдера уже был проложен магистральный кабель и проведена ветвь от него конкретно к месту применения. В неприятном случае вся процедура не имеет никакого здравого смысла.

Совет! В эталоне ветвь прокладывается снутри стенок, но это бывает очень изредка, потому данную функцию приходится делать уже владельцу жилья. Ее скрывают снутри гофрированной полимерной трубки и устанавливают в особый канал, выдолбленный в кирпичной либо бетонной кладке . Либо же его скрывают за гипсокартоном , что может и усложнить, и упростить процесс монтажа.

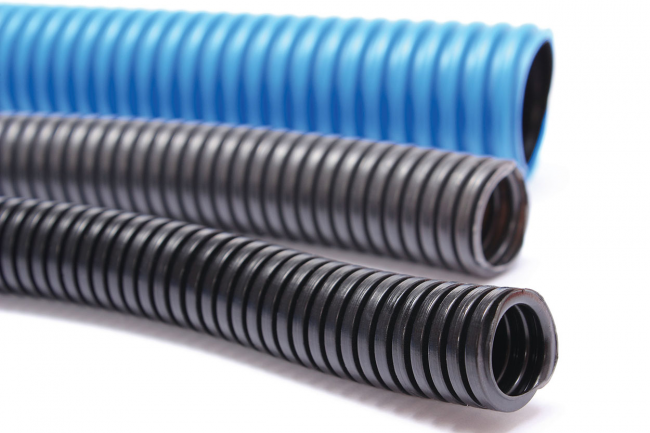

Гофрированная трубка поможет расположить в стенке сетевой кабель

Делему может составить покупка специального розеточного стакана для гипсокартона и даже особенных инструментов для резки отверстий в ГКЛ-плитах. Вобщем, все это может быть под рукою у запасливого владельца.

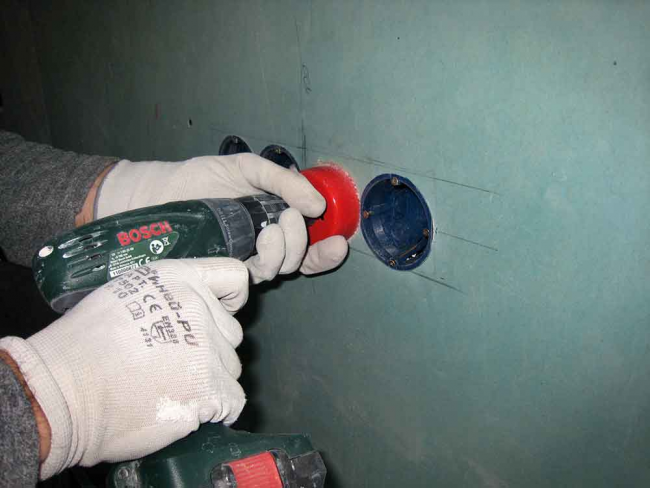

Установка розеточного стакана

В остальном не считая комплекта, запакованного в целлофан, мастеру будет нужно:

1. отвертка, лучше четырехгранная (крестовая);
2. ножик, кусачки либо стриппер (не непременно).

Инструменты для подключения интернет-розетки

Направьте внимание! Стриппер – проф инструмент, позволяющий людям, которые занимаются сетевым монтажом, к примеру, сетевым админам и техникам, очень стремительно зачистить контакты и провести обжимку.

Стриппер, созданный для удаления изоляции с концов проводов либо разделки кабеля при электромонтажных работах

Пошаговая аннотация (для встраиваемой версии)

Вначале следует распаковать и разобрать имеющийся набор запчастей, так сказать, отделить зерна от плевел. Дальше с помощью отвертки следует отделить внешнюю часть розетки от внутренней, которая скрывается вовнутрь стенки в особом отверстии либо в стакане.

Следующим шагом внутреннюю часть вновь следует поделить так же и этим же инвентарем.

Совет! Но можно выполнить это и просто руками, немного придавив внутренний модуль со интегрированным портом. В итоге в руках должен оказаться маленькой кусок.

Приятная схема подключения домашнего веба

Направьте внимание! Структура изделия может отличаться и составлять ноу-хау производителя. Например, некоторые разработчики добавляют в нее специальную запчасть, именуемую фиксирующим кольцом. Она с легкостью вручную отделяется от основной части, составляющей единое целое из наружного и укрытого компонент.

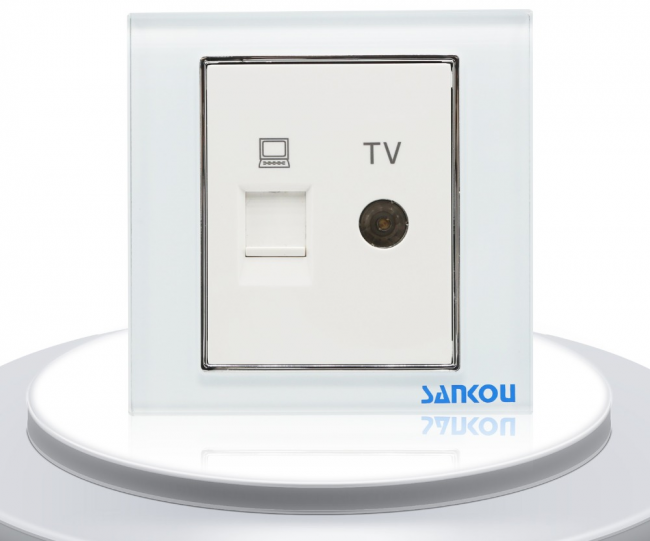

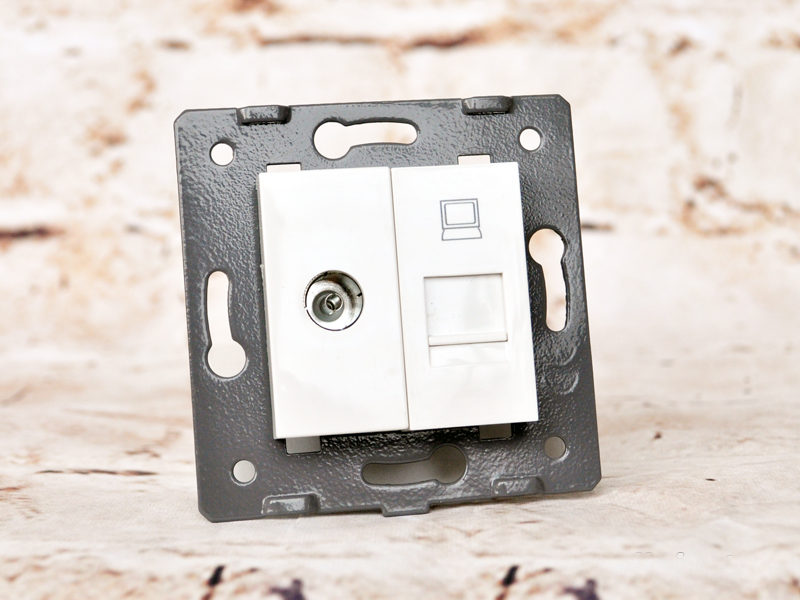

Экономная модель Sankou внутренней установки

• В свою очередь, с него следует снять маленькую крышку. Выполнить это можно с помощью ножика либо той же отвертки. Под ней окажется маленький короб с 8 щелями и одним отверстием для усадки 4-парного шнура.
• Следующий шаг – зачистка кабеля. За границы стенки он должен выходить приблизительно на 10 см. Остальное навряд ли пригодится, потому его можно смело отрезать, оставив на зачистку несколько см.

Совет! Если имеется стриппер, то подходящим концом его можно сходу зачистить, а если нет, то, воспользовавшись ножиком, провести окружность по наружной общей оплетке и снять ее после чего легким движением, разорвав на месте среза.

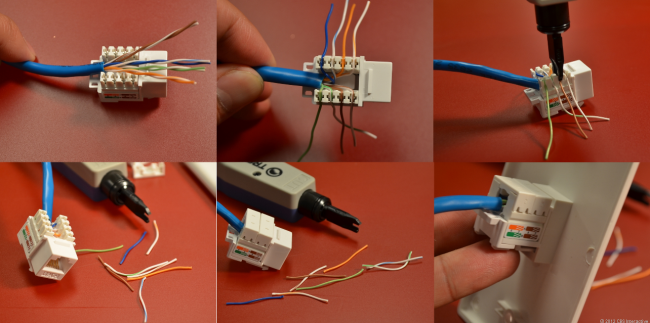

Пошаговая аннотация подключения

Принципиально! Делать это следует аккуратненько, так как высока возможность разрушить находящиеся снутри тонкие медные жилы

• Дальше следует разобрать пары жил на отдельные нити для удобства предстоящей работы.
• Следующий шаг самый ответственный, так как ошибка в процессе его выполнения может стоить свойства всей работы, и в конечном итоге все операции будет нужно делать с нуля. Сущность состоит в том, дабы уложить нити в надлежащие пазы приготовленного куска с портом в нужные жилы зачищенного шнура.

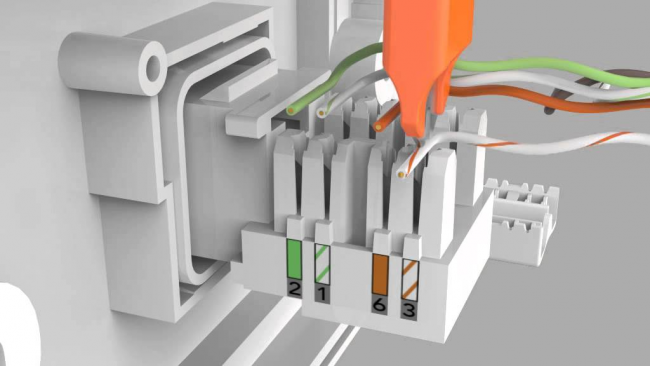

Укладка проводов в надлежащие каналы

• Для правильного выполнения операции дальновидные производители дополняют легендой в форме наклейки. Она указывает, какого цвета провод с оплеткой следует установить в пронумерованную щель.

Существует два сценария укладки, оба из которых фиксируются на наклейке. 1-ый сценарий используется при прямой схеме, которая подразумевает следующую последовательность:

Но он применяется только при соединении однотипных устройств, потому в этом случае следует применять сценарий, кодируемый под заглавием T568B , а конкретно имеющий перекрестную последовательность:

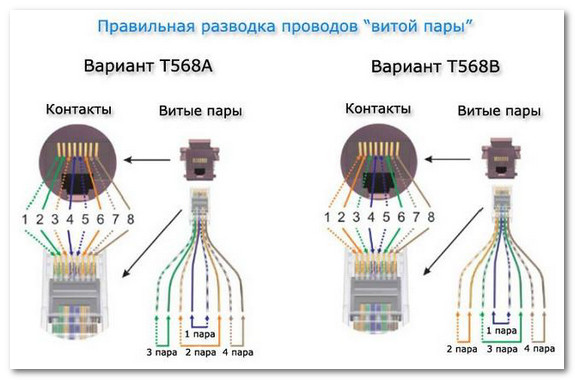

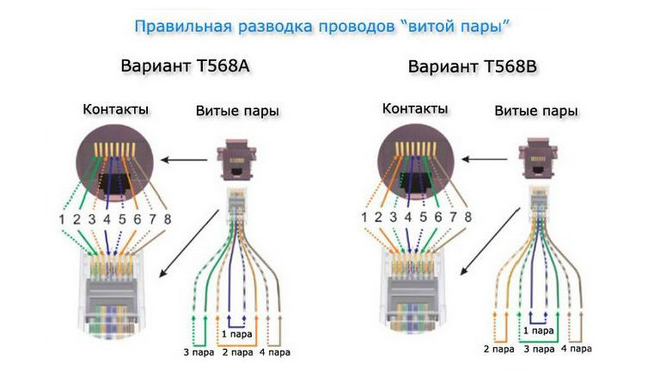

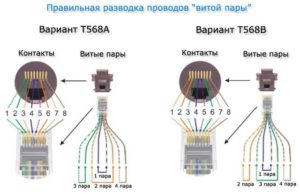

Верная разводка проводов «витой пары»

По эталону делается последовательная нумерация, и с каждой стороны будет по 4 щели с маркировкой. В каждую из них следует завести соответственный проводок и подтянуть его до соответствующего щелчка. По мере надобности проводок можно подтолкнуть до упора с помощью тупой стороны лезвия ножика.

Совет! Когда все проводки будут подходящим образом установлены, можно проверить корректность сборки, подключив к порту патч-корд, соединенный с мотивированным устройством, к примеру, ноутбуком либо компьютером. Возникновение сигнала сети будет свидетельствовать об успешном осуществлении операции.

Дальше следует аккуратненько отключить устройство и перебегать к шагу оборотной сборки.

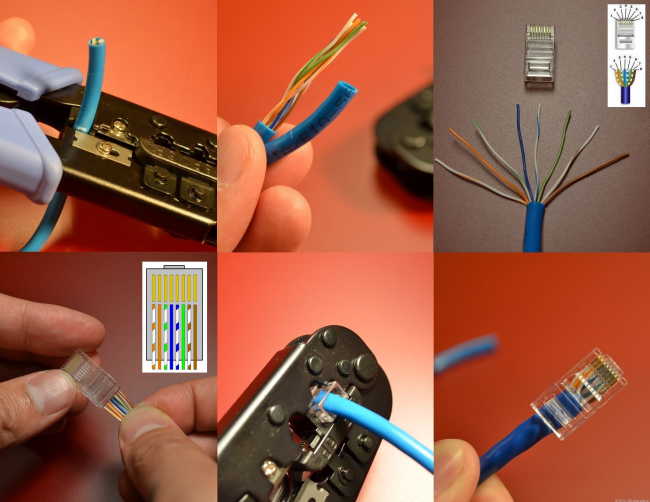

Обжимка сетевого кабеля

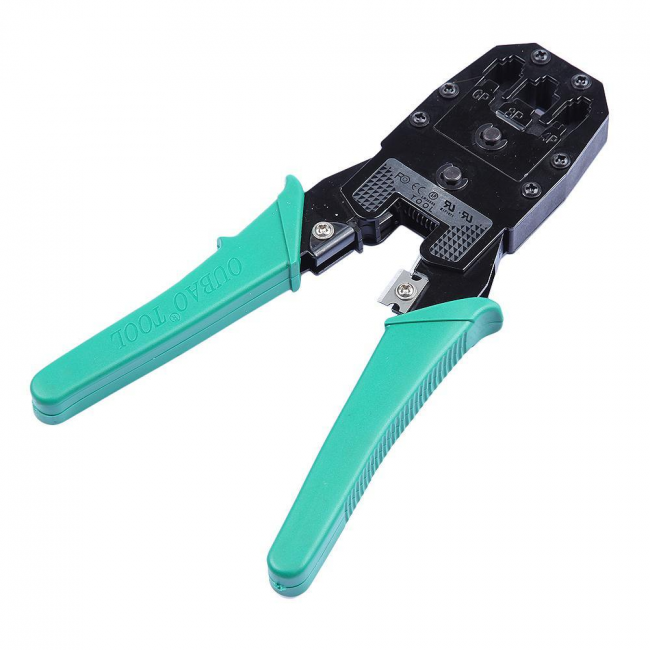

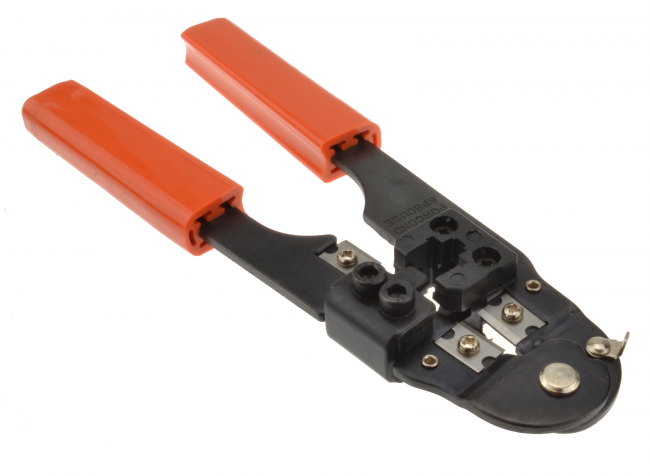

Кримпер RJ45 RJ11 RJ12 CAT5

• Перед сборкой необходимо обрезать избытки жил, оставив по миллиметру для надежности. Сейчас в оборотном порядке надеваем крышку и закрепляем элемент во внутренней части корпуса.
• Потом она с помощью монтажных саморезов устанавливается на стенке либо в розеточном стакане с выдерживанием уровня.
• И на завершающем шаге закрепляется внешняя декоративная часть, не несущая многофункциональной нагрузки.
• Выводы

Видите ли, трудности в выполнении этого процесса малозначительны. При всем этом нужна минимум инструментов и незначительно бдительности. Если же для вас необходимо установить внешний тип конструкции, то заморочек будет на порядок меньше, так как установка облегчается в разы.

Подключение интернет-розетки: схема установки по цветам

Для обеспечения бесперебойного проводного веба, довольно с мозгом проложить кабель и вмонтировать правильную розетку. Снутри розетки находятся жилы интернет-провода. От того, как была подключена интернет-розетка, зависит скорость веба.

Что такое интернет-розетка

Особый разъем, рассчитанный для проводки кабеля витая пара. Сама проводка состоит из восьми отдельных проводков из меди, которые переплетаются в четыре пары. Эта система позволяет передавать высокоскоростной инет без перебоев. Ответный разъём имеет название RJ-45/8p8c.

Систематизация информационных розеток

Спецы компьютерной области группируют сетевые гнезда по трем чертам:

• Число доступных разъемов (одинарные, двойные, терминальные и комбинированные).
• Способность пропускать канал с информацией.
• Принцип установки (снутри стенки, поверх стенки).

Зачем применяют интернет-розетки

Для соединения с сетью мастер прокладывает длиннющий электрокабель, который присоединяется к щитку, а 2-ой конец подключает к компу. Упрятать провод можно в плинтус либо сложить за мебелью. А что делать, если идет речь не об одной технике, требующей соединения (телек, приставка…)? Исходя из этого, лучше поразмыслить на будущее, как подключить интернет-кабель, и провести сокрытую проводку.

Принципиально! Для обыденного роутера типично 4 выхода. Отталкиваясь от этого, необходимо проложить такое же количество сетевых шнуров в комнаты. Обжатые концы собрать воедино и подключить к LAN порту.

Варианты использования интернет-розеток

Область применения информационной розетки очень широкая. Обширно нужны они в специализированных помещениях:

• в кабинетах и аудиториях;
• интернет-клубах и электронных библиотеках;
• мастерских для ремонта и обслуживания девайсов и компьютерной техники.

Направьте внимание! Наличие разъемов под витую пару является неотклонимым условием для серверных помещений. Из-за этого обеспечивается подсоединение компьютерных станций для работы.

Резвое развитие техники, обосновано потребительскими потребностями. Очень нужны поисковые инструменты в сфере образования, начиная от садика и заканчивая институтом.

Для работников, занимающихся компьютерами и иной техникой для кабинета, наличие такового рода гнезда непременно.

Еще одним примером, где их установка считается неотклонимым условием, — это корпоративные либо муниципальные службы (банки, хранилища, суды и прочее). Таким макаром, очень предотвращается утечка инфы.

Эталоны подключения

Снутри сетевого кабеля находится восемь проводков (скрученные в четыре пары). На конце витой пары размещен коннектор, он именуется «Джек». Снутри (8Р8С) находятся разноцветные жилки.

Другие электропровода имеют похожие коннекторы. Отличительной чертой является месторасположение. С недавнешнего времени создано два вида подключения:

• TIA/EIA-568-B;
• TIA/EIA-568-А.

Обширно известен и нужен 1-ый вариант. Для инет сети применяют двухпарный (до 1 ГБ/с) либо четырехпарный (от 1 до 10 ГБ/с) кабель.

Направьте внимание! На сегодня скорость вхождения может достигать 100 МБ/с. Разработчики с каждым деньком усовершенствуются, потому стоит задуматься о новинках и проложить кабель из 4 пар.

Схема подключения по цветам

Для подключения интернет-розетки создано две схемы. Детальнее следует разобрать 2-ой вариант — T568B. 1-ая схема фактически не применяется.

Направьте внимание! Для личных домов и квартир используют электрокабель, обеспечивающий скорость до 100 МБ/с. Информационные гнезда и коннекторы рассчитаны на четырехпарные кабеля, их стоит прокладывать для удобства.

Используя двухпарный кабель, 1-ые три электропровода укладываются, отталкиваясь от схемы «В», зеленоватый цвет присоединяется к контакту под номером 6. На рисунке тщательно можно разглядеть схему подключения интернет-кабеля.

Прокладка кабеля в стенках

Процесс монтажа проводки снутри стенки — это решение сложное, но правильное. Основным достоинством является отсутствие шнуров под ногами и осторожный вид комнаты. К недочету относится проблематическое устранение проблем, в случае необходимости.

Принципиально! Неэкранированная пара делается из меди. Металл чувствителен к электромагнитным помехам. Нужно соблюдать расстояние между проводкой для компьютера и электричества. Оно должно составлять не меньше 50 см.

1. Разметка трассы. Сетевой кабель ограничен по радиусу извива, стоит это учесть при планировке штробы. Каждый кабель имеет технические свойства, с которыми необходимо ознакомиться перед внедрением.
2. Выборка кабеля. Надежность — главное достоинство. Для подключения сети лучше приобрести UTP 5 категории. Главные требования к кабелям: радиус извива, растягивающие усилие, гарантия свойства.
3. Установка. Кабель следует упрятать в гофру. Поперечник гофрированной трубы должен быть больше, чем у проводки. В штробе закрепляется с помощью гипсовой стяжки.

Установка и подключение сетевой розетки

Витую пару маскируют в канале либо прячут в плинтусе. 8 см необходимо отойти от края, потом удалить оболочку.

Для начала разбирается корпус, а позже отсоединяется лицевая часть.

Направьте внимание! На оборотной стороне размещена схема подключения (два вида «А» и «В»). Следует подключаться, используя 2-ой метод.

Следующее, что нужно выполнить — обжать провода в клеммах. Используя зажим, нужно зафиксировать провод и проверить сигнал. Для этого подойдет планшет либо телефон.

Убедившись в исправности, лишняя часть обрезается и собирается весь механизм. Довольно легко соединить две части. Закрепить в/на стенке, проверить работу.

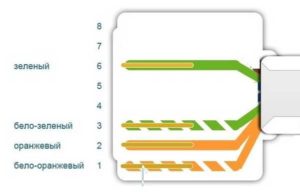

Подключение RJ-45 проводом на две витые пары

Вся подготовка схожа предшествующему варианту. Для коммутирования пригодится всего четыре проводника. Придерживаясь схемы, задействуются контакты. После обжима делается сборка и установка, а потом — проверка сигнала.

Направьте внимание! Провод с 2-мя витыми парами применяется для передачи инфы со скоростью не больше 1 Гб/с. Если скорости недостаточно, придется по новейшей проложить кабель и выполнить все работы по монтажу.

Воплощение обжима проводов на контактах розетки

Работа системы впрямую находится в зависимости от обжима. Не стоит создавать зачистку тонких проводков. Контакты так устроены, что плотно заведенный проводник разрезает изоляцию и дает коммутацию с медной жилой.

Подключение сетевого кабеля к розетке

Информационные гнезда делят на два вида:

• Внутренние. Устанавливается вглубь стенки короб, потом фиксируется контактная часть и маскируется все панелью.
• Внешние. Корпус устанавливается поверх стенки.

Направьте внимание! Розетки различают по количеству точек подключения (одинарные, двойные).

Как подключить стенную розетку

Посреди находится обозначение с правильным соединением проводов. Корпус следует прикрепить к стенке входным отверстием для компьютера вниз, а кабеля ввысь. На 5 см снимается изоляция с витой пары. Главное, дабы не зацепить изоляцию проводников.

На плате находится пластмассовый хомут. В него заводится проводник и подсоединяется так, дабы зачищенный кусочек находился ниже хомута.

К микроножкам подводятся провода подходящего цвета. Как раз когда проводник проходит ножики, будет слышен соответствующий щелчок.

После рассредотачивания всех проводников излишние куски обрезаются, и одевается крышка.

Как подключить внутреннюю розетку

1-ое действие — разобрать корпус, повернув крыльчатку. После чего снимается пластинка, на которой контакты. 3-ий шаг — обжим клемм. Провода следует закрепить зажимом и провести подготовительную проверку. Если все работает, удаляется избыточное и все собирается. Завершающим шагом будет закрытие лицевой панелью внутренностей.

Прокладка «витой пары»

Если помещение строится с нуля, тогда все очень просто. Витая пара скрывается в гофре, потом укладывается с другими коммуникациями. Не следует забывать о количестве проводков, которые заводятся. Поперечник также важен (+25 % от общей суммы).

Если ремонт происходит методом сотворения новых каналов, стоит учитывать, из чего изготовлены стенки комнат.

Направьте внимание! Работая с бетонной стенкой, следует держать в голове, что пыли и грязищи будет много. За ранее необходимо будет высвободить комнату от сторонних предметов и приготовить одежку для работы: плотную верхнюю одежку, головной убор, очки, перчатки, респиратор и башмаки.

Глубина канала штробы составляет 35 мм, а ширина — 25 мм. Делаются они только под углом 90%.

Подключение розеток Legrand

Для подключения разъемов и гнезд используют витую пару. Любая жила имеет свой цвет. Практически все локальные сети используют для соединения разъема RJ-45.

Процесс подключения данной модели ничем не отличается от других. Можно применять схему «А» либо «В».

1-ый шаг — добраться до коннектора. А далее все как обычно: после установки розетки в посадочное гнездо, закрепить ее винтами.

Подключение интернет-розетки Schneider

Французские модели компании Schneider, позволяют подключиться сходу двум компьютерам. Для этого пригодятся пассатижи, ножик (канцелярский), обжим.

С помощью ножика необходимо снять верхний слой изоляции (4 см от конца). На 2-ух кабелях зачистить кончики, и по очереди подсоединить их к клеммникам. После чего зажимаются клеммы, а потом прикрепляется на свое место.

Ошибки при подключении

В процессе установки и подключения многие допускают ошибки. Вот некоторые из них:

• Не был проверен тип соединения. Следует пристально проверить кроссировку коннектора, после чего приступать к рассредотачиванию проводов.
• Во время зачистки была нарушена целостность провода.
• Излишний длиннющий провод может оказывать влияние на работу. Для работы довольно 20 см.
• Если все изготовлено верно, но результата нет, означает сама розетка неисправна.

Направьте внимание! Зная, как верно подключать интернет-розетки, можно без помощи других поменять домашнюю сеть. Главное правило — следовать схеме и не спутать цвета.

Установить их не составит особенного труда, а конечный итог приятно повеселит.
