Инфракрасные обогреватели пользуются огромным спросом. Такая популярность обоснована возможностью стремительно и отменно согреть помещение при маленьких издержек электроэнергии. Установка инфракрасных обогревателей и их подключение, довольно обычная процедура и не просит много времени, сил и особенных способностей. В большинстве случаев эти устройства подогрева инсталлируются на стенки либо потолок. Но их подключение должно перейти согласно определенных правил, с которыми следует пристально ознакомиться. Огромное внимание должно уделяться безопасности.
Безопасность подключения
Безопасность при использовании инфракрасных обогревателей, как, вобщем, и всех других электроприборов, должна всегда быть на первом месте.
Внимание: Подключение инфракрасного обогревателя должно выполняться при наличии дифференциального защитного устройства, которое представляет собой трансформатор, находящейся снутри корпуса.
Одна обмотка трансформатора улавливает входной ток, а 2-ая выходной. При появлении мельчайшего дисбаланса, сердечник идёт в движение и размыкает реле питания.
В состав дифференциальной защиты входят также и предохранители, которые нужны для защиты инфракрасного обогревателя от перегрузок.
Для того дабы схожая защита работала отлично, нужна заземление. Оно нужно дабы избежать возврата электрического тока. Заземление по своим чертам почти во всем припоминает нулевой привод, но в отличие от него, дает возможность току уходить, не попадая в заступник. Заземление обязано иметь малое сопротивление. Толщина сопротивление должна позволять пропускать ток утечки хоть какой величины. Зная, как подключить ИК обогреватель с учетом всех норм безопасности, вы можете уберечься от противных последствий.
*
Работа во время отсутствия людей
Если избрать инфракрасный обогреватель верно, то благодаря своим рабочим чертам он дозволит отменно обогреть нужные зоны в помещении и давая возможность значительно сберечь. Но если вы намереваетесь оставлять ИК обогреватель включенным уезжая по делам, идеальнее всего выбирать изделия с железной пластинкой для излучения. Внимание: Кварцевые обогреватели оставлять без присмотра работающими на долгий срок не следует.
Схожее обосновано тем, что кварцевые модели ИК обогревателей имеют в лампе спираль, которая греется до температуры более 500 градусов и может спровоцировать возгорание. Если же в обогреватели установлена железная пластинка, то температура ее нагрева не превосходит 200 градусов. При наличии устройства для защиты от перегрева, их можно безбоязненно оставлять включенными.
При подключении ИК обогревателей в качестве оборудования защиты следует применять наружные термостаты, предохранители и дифференциальные устройства. Только при их наличии можно дать гарантию того, что подключение обогревателя будет неопасным.
Расчет подходящего количества ИК обогревателей

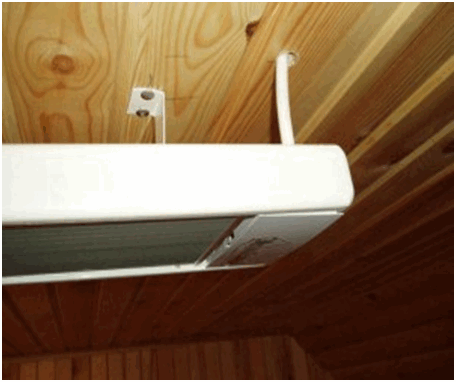

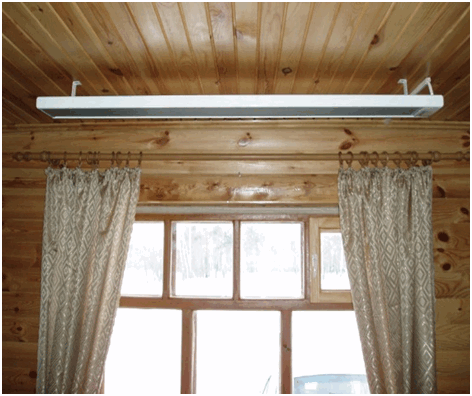

Если ИК обогреватель подвешивается к древесному либо навесному потолку для крепления следует применять, к примеру, железные крючки, которые обычно идут в комплекте к устройству. Их просто можно вкрутить без применения дополнительных инструментов. Но если потолок бетонный, будет нужно выполнить в нем отверстия с помощью перфоратора.
Следует заблаговременно обусловиться с количеством ИК обогревателей, которое для вас будет нужно установить в каждой комнате. Для этого следует изучить рабочие свойства этих устройств, повышенное внимание обращая на их мощность. Очевидно, нужна учесть и площадь каждого помещения.
Например, если площадь комнаты составляет приблизительно 20 м 2 , то для высококачественного подогрева будет довольно 2-ух ИК обогревателей, общая мощность которых будет составлять приблизительно 2000Вт.
Если вы планируете установить его на кухне, площадь которой менее 10 м 2 , установленный обогреватель обязан иметь мощность приблизительно 800Вт. При монтаже на кухне, можно применять потолочные либо стеновые крепления.
В случае необходимости, в отдаленном участки помещения кухни, можно установить очередной инфракрасный обогреватель мощностью 500Вт. Но следует держать в голове, что эти устройства следует располагать таким макаром, дабы все место обогревалось умеренно. Но не рекомендуется, дабы в зоне подогрева находился холодильник.
Терморегуляторы
Устанавливая инфракрасные обогреватели, нельзя забывать о необходимости наличия терморегуляторов.
Внимание: Для бытового использования, идеальнее всего получать механические изделия. Они нечем не уступают по рабочим чертам своим электрическим аналогам, но стоят существенно дешевле.
Невзирая на то что конструкция механических терморегуляторов достаточно обычная, 1-го изделия будет довольно для подключения сходу нескольких ИК обогревателей. Но здесь следует учесть, что общая мощность устройств подогрева не должна быть выше той, которая указывается в технической характеристике терморегулятора. Благодаря маленьким размерам этого приспособление, его можно стремительно установить в хоть какой уголок помещения.
Установка
Для монтажа ИК обогревателей будет нужно стандартный набор инструментов, который есть фактически любом доме. Для установки пригодится:
- шуроповерт;
- плоскогубцы;
- несколько отверток;
- рулетка.

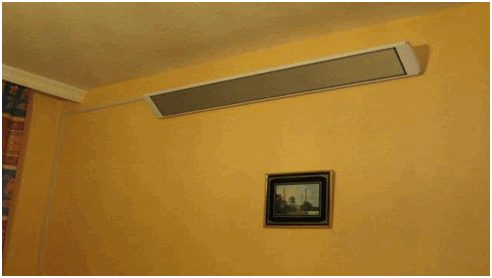

Устанавливая ИК обогреватели следует держать в голове, что они должны размещаться на определенной высоте. Обычно она составляет от 2,2 до 3,5 метров. Устройство подогрева должно находиться на 0,5 метра выше маковки самого высокого члена семьи. Не считая того, не следует располагать эти устройства подогрева, близко от неизменных мест нахождения людей, так как это может плохо сказаться на здоровье последних. Как указывает практика, безупречное место для его монтажа – около окна.
Дабы осознать, как верно установить это устройство, следует заблаговременно составить подробную схему и произвести нужные расчеты, в особенности если в помещении устанавливается несколько ИК обогревателей. Запомните, они не должны подключаться от 1-го источника сети. Их работа должна быть параллельной. Рекомендуется выполнить отдельный автоматический устройство дабы избежать перегрузок, на распределительном щитке.
Если вы намереваетесь установить газовый ИК обогреватель, то этот процесс будет существенно труднее чем установка его электрического аналога. Ведь для его работы будет нужно постоянная заправка газом. В большинстве случаев подобные приборы подогрева устанавливают в летних кухнях, верандах, детских площадках и т.д. Но создавать установка газового ИК обогревателя без помощи других не следует. Этим должен заниматься спец, так как работа с газом довольно рискованное мероприятия и здесь будет нужно наличие соответствующих способностей и опыта.
Схемы подключения
Разглядим, как верно избрать подходящую схему подключения этого устройства. ИК обогреватели, как и многие другие электроприборы подключаются стандартно. Подключить инфракрасный обогреватель можно через розетку либо раздельно проведенную линию от отдельного автомата на электрощите. При всем этом имеется фазный и нейтральный провод.
Внимание: Для подключения 1-го либо 2-ух этих устройств подогрева применяется термостат, который устанавливается между устройством и автоматом.
Терморегулятор имеет две выходных и две входных клеммы.

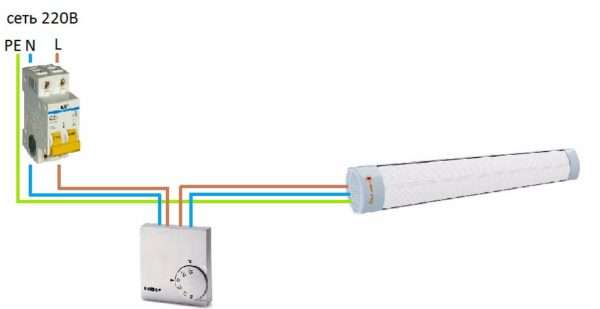

Если подключается один обогреватель, тогда от электрощита тянется две жилы, подключаемые к необходимым клеммам термостата. Провода к выходным клеммам следует подсоединять с учетом полярности. Эта схема подключения инфракрасного обогревателя именуется последовательной.
В случае подключения 2-ух обогревателей от термостата выводится четыре провода, которые подключаются по два к каждому устройству. Схожее подключение носит название параллельного.
Если же от термостата выводится два провода, которые подключаются сначала к одному, а после, ко второму обогревателю, то такая схема именуется последовательной.
Время от времени нужно подключать фазу от автомата к обогревателю впрямую, а нейтрали уже подключаются через термостат. Но у этой схемы имеется значимый минус – терморегулятор не всегда корректно работает.
Сейчас разглядим, как верно подключить несколько инфракрасных обогревателей. В большинстве случаев для этого применяется усложненная схема, которая заключается в следующем:
- к автомату на электрощите подключается термостат;
- к магнитному пускателю подсоединяются выходные клеммы;
- к ИК обогревателю подключаются выходные контакты пускателя.
Но схожее подключение обычно применяется для промышленных инфракрасных обогревателей, которые инсталлируются в производственных помещениях.

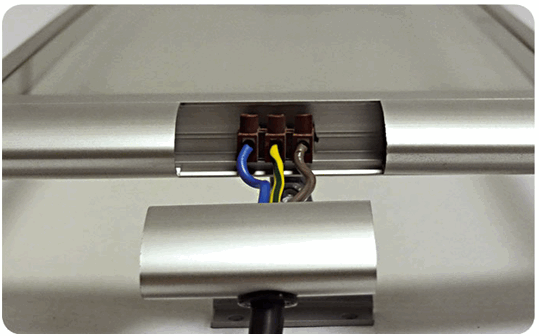

Для подключения потребуются подобрать подходящие для этой цели провода. Идеальнее всего применять трехжильные НЮМ 3х1,5. Не считая того, будет нужно заблаговременно приобрести и разборную вилку.
Установить инфракрасный обогреватель и без помощи других его подключить не составит особенных заморочек. Следует только верно избрать место где его расположить, произвести нужные расчеты и следовать всем советам во время установки и подключения. Повышенное внимание следует также уделить безопасности. В неприятном случае вы рискуете своим здоровьем и жизнью.
ИК обогреватели за время собственного применения обосновали свою надежность и эффективность. С помощью их можно стремительно и отменно обогреть помещение в личных либо пригородных домах, на дачах и других объектах. Не считая того, они позволяют хорошо сберечь.
Подключаем инфракрасный обогреватель через терморегулятор
Вопрос экономии потребляемой электроэнергии животрепещущ для многих. Используя инфракрасные обогреватели, можно отчасти решить этот вопрос, так как пробирки в приборе, сделанные из песка, даже после выключения оборудования ещё долгое время остаются тёплыми. Но не все знают, что оборудовав обыденный ИК-обогреватель терморегулятором, можно сберечь ещё больше. Так как подключить инфракрасный обогреватель через контроллер очень легко, это можно выполнить своими руками, не прибегая к помощи спеца.
- 1 Что собой представляет терморегулятор
- 2 Установка термостата
- 3 Схема подключения
- 3.1 Стандартная
- 3.2 При помощи магнитного пускателя
Что собой представляет терморегулятор
Назначение терморегулятора заключается в регулировании потребляемого тока путём включения/выключения обогревателя по мере нагрева помещения до определённой температуры. Российские производители предлагают на выбор два вида устройств:
- владеющие ручным механизмом;
- электронные.

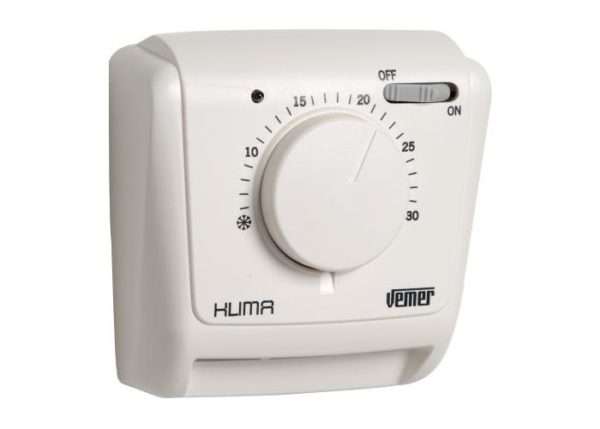

Механический терморегулятор — это устройство, напоминающее маленькую коробку, на переднюю панель которого выведены:
Механические устройства представляют собой достаточно ординарную конструкцию, управление которой происходит вручную. Некоторые модели снабжены экраном, на который выводится информация о данной температуре и той, что в реальный момент в комнате. Стоят они, естественно, чуток дороже.
Электронные термостаты владеют достаточно сложной устройством. Они обустроены дистанционным управлением, жидкокристаллическим экраном и механизмом четкой опции. Такие приборы эффективнее, но и стоят они на порядок выше.
Установка термостата
Перед тем как приступить к основной процедуре по установке инфракрасного кварцевого обогревателя и терморегулятора, стоит учитывать некоторые особенности работы последнего:
Схема подключения
Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит или через розетку (в большинстве случаев), или впрямую через автомат, что в распределительном щитке.
Терморегулятор полагается встраивать между обогревателем и автоматом.
Мы разглядим две схемы подключения.
Стандартная
Перед тем как приступить к процессу, нужно разобраться с мощностью контроллера. Так, обыденный регулятор температуры может обслужить сходу несколько ИК-обогревателей. На самом деле, количество подключаемых отопительных устройств находится в зависимости от их мощности.
Один термостат обладает мощностью 3 кВт. Её полностью хватит для обслуживания 3-х обогревателей, которые в большинстве случаев применяют как в квартирах, так и в личных домах.
Большая часть контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.

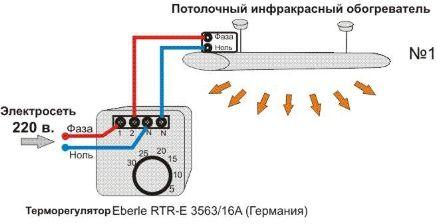

Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того дабы её сделать, будет нужно протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Дальше от терморегулятора проводят ещё два кабеля через выводные клеммы конкретно до самого обогревателя. Таким макаром, мы получаем поочередное подключение всех устройств от сети.
В этом случае, если нужна подключить сходу два либо три инфракрасных обогревателя, то 1-ая часть процедуры остаётся без конфигурации. Термостат подключается аналогичным образом. А вот если подразумевается устанавливать два отопительных устройства, от его выходных клемм уже следует пускать четыре провода, и 6 проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.
Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, сначала от термостата провода пойдут к первому обогревателю, а от него уже ко второму и т.д..
Есть ещё один вариант схемы с обычным подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному методу стоит прибегать в последнем случае, когда по-другому подключить термостат не представляется способности, так как он ненадёжен.
При помощи магнитного пускателя
Этой схемой лучше пользоваться тогда, когда нужна подключить сходу несколько инфракрасных отопительных устройств, или одну промышленную модель.
Данный метод подразумевает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать массивные нагрузки, вызванные переменным либо неизменным током.
Назначение магнитного пускателя заключается в нередком включении и выключении силовых электрических цепей.

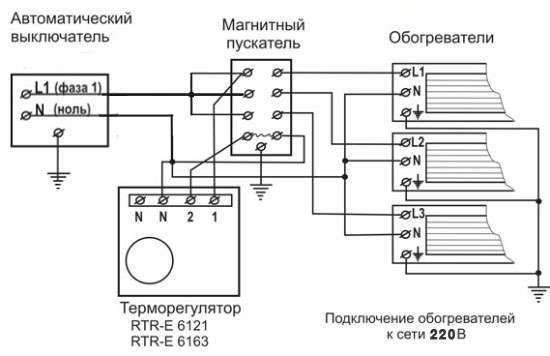

Схем подключения, где задействован этот коммутационный аппарат много, но мы разглядим только одну. 1-ая часть процесса остаётся без конфигурации, автомат и терморегулятор соединяются методом, рассмотренным выше. Но от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному устройству.
Заключение
Как лицезреем, процесс подключения ИК-обогревателя не так и сложен. Но если во время уроков физики вы считали ворон и совершенно далеки от таких понятий, как трехжильный медный кабель, индикаторная отвертка, фаза и ноль, тогда не стоит третировать помощью профессионалов. На кону стоит безопасность: как ваша, так и членов вашего семейства.
