Подключение греющего кабеля к сети 220в схема

Укладка бетонного раствора при минусовой температуре просит особых мероприятий, предупреждающих замерзание воды. Это приведет к потере прочности, уменьшит надежность возводимого сооружения. Существует много технологий поддержания неизменной температуры компонент консистенции. Действенным методом, обеспечивающим обычное затвердевание, является использование специально сделанного нагревательного провода ПНСВ. Увлекателен вопрос бытового использования. Рассмотрены главные характеристики, свойства, практические вопросы.

Характеристики, сфера использования

Характеристики определены требованиями ТУ 16.К71-013-88, код ОКП 35581304. Применяется для прогрева:

• Монолита, армированного бетона на строительстве промышленных объектов;
• Объектов, построек, сооружений промышленных комплексов различного предназначения, строй устройств;
• Может применяться системами подогрева бытовых и производственных строй конструкций.

Маркировка ПНСВ обозначает конструкцию, область применения, материалы: «П»ровод «Н»агревательный, одинарный «С»тальной проводник, изолирован полихлор«В»инилом.

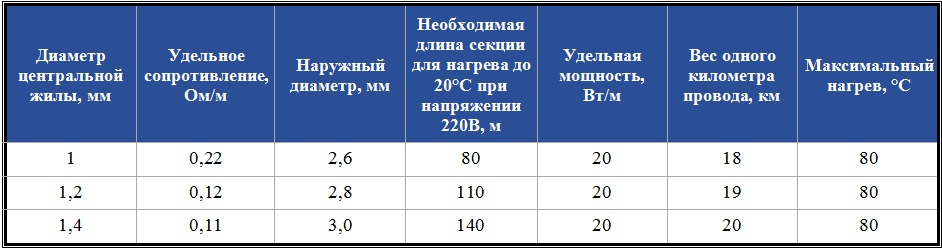

Базисные, определяющие характеристики демонстрируются таблицей:

Физические, хим особенности материалов присваивают характеристикам значения, обеспечившие:

• Отсутствие реакции при содействии с водой, химически активными аква смесями соли, щелочей, концентрация раствора которых добивается 20÷30%;
• Крепкость, позволяющая изгибать на ролике, размер которого равен 10 поперечникам провода, без утраты механических параметров более 3-х циклов;
• Возможность работать режимами неизменного долгого нагрева либо импульсном, краткосрочном циклическом.

Выполняя работы по укладке необходимо учесть ограничения:

1. Изгибание делается с радиусом, величина которого меньше 5 поперечников;
2. Не допускается скрещения под хоть каким углом либо касания в прогреваемом объеме;
3. Воспрещается располагать провода не поближе, чем 15 см друг от друга.

Спектр модельного ряда ПНСВ широкий. Определенные значения величин геометрического размера определяются техническими критериями предприятия – изготовителя соответственно требований соответственного ГОСТ. Тенденция зависимости характеристик от номинального поперечника жилы заложена ТУ 16.К71-013-88, иллюстрируется таблицей:

Схема подключения, оборудование для обогрева

Обогрев залитого бетона, проводится только сильными подрядчиками на огромных объектах. Способ недешево стоит, требует существования работников высочайшей квалификации, специального оборудования. Трансформаторная подстанция подогрева обеспечивает питание греющей проводки пониженным напряжением, дает возможность применять большой ток пониженного напряжения.

К примеру, пользующаяся популярностью подстанция КТПТО с масляным трехфазным трансформатором ТМТО-80 обладает такими основными техническими чертами:

Дополнительно может автоматом либо вручную регулировать прогрев бетона в интервале 0÷100°C. Другие функции подстанции, не относящиеся к обогреву, на данный момент рассматриваться не будут.

Нагревательные секции могут быть подключены к трансформатору по однофазовой либо трехфазной схеме звездой либо треугольником. Трехфазные нагреватели делают нагрузку сети более равномерной.

Параллельным включением подходящего количества секций набирается достаточная для подогрева нужной площади мощность.

Расчет нагревательной секции

На сегодня существует много вариантов онлайн калькуляторов, комфортных, позволяющих одномоментно получить точную мощность, количество, сечение греющего кабеля. Приведенный ниже расчет иллюстрирует логику, приводит методику проведения вычислений самого вида.

Под мебелью, коврами, другими атрибутами домашней обстановки, обогрев располагать запрещено. Нужная для обогрева 1-го квадратного метра мощность находится в зависимости от предназначения помещения. Составляет, при использовании дополнительного к основному обогрева:

Вариант применения как единственного элемента отопительной системы, востребует 160÷200 Вт/м 2 .

К примеру: рассчитывается электрический теплый пол, нужная площадь подогрева 10 м 2 , имеется ПНСВ 1,2. Свойства взяты из таблиц характеристик:

1. Мощность подогревателя пола спальни, для необходимости обеспечения 120 Вт/м 2 , Вт: 10*120=1200;
2. Длина элемента нагревателя 1200 Вт, удельная мощность 20 ватт на метр, метров: 1200/20=60;
3. На одном квадратном метре необходимо уложить (выполняя требования ТУ), метров провода: 60/10=6;
4. Омическое сопротивление 60 метров провода, удельное сопротивление 1-го метра металлической жилы равно 0,15 Ом составит, Ом: 60*0,15=9;
5. Включенная в сеть 220В секция нагрева с проводом поперечником 1,2 мм. не может быть длиной наименее 110 метров (ТУ). По другому получится: сопротивление укороченного элемента миниатюризируется, ток увеличивается, что вызывает перегрев, возрастает возможность разрушения. Активное сопротивление секции нагрева равно, Ом: 110*0,15=16,5. Рекомендованный ТУ ток действенного нагрева составляет, А: I=U/R=220/16,5=13,33. Округло 13 ампер.
6. Расчетные 60 метров провода короче нормированной длины секции, не могут впрямую быть запитаны сетью. Нужна понижающий напряжение трансформатор. Высчитать его можно так:
7. Вторичная обмотка: напряжение, В: U=I*R=13*9=117, мощность, Вт: P=U*I=117*13=1521
8. Полная мощность трансформатора, Вт: 1521*1,25=1901,3

Итого: для устройства теплого пола площадью 10 м, нужно:

1. 60 метров провода ПНСВ 1,2;
2. Понижающий трансформатор мощностью 2 киловатта, напряжение вторичной обмотки 110÷120 вольт.

Подходящим вариантом при подборе трансформатора возможно окажется сварочный аппарат.

Использование терморегулятора повысит комфортность использования теплым полом, дозволит экономнее расходовать электрическую энергию.

Базы технологии укладки и монтажа

После приобретения нужного нагревательного материала, начинается изготовка системы обогрева:

• Покупная бухта либо бобина нарезается на нагревательные секции, длины которых определены ТУ, в нужном количестве. Допускается изготовка секции из отрезков, обеспечив надежный контакт соединения;
• Концы зачищаются на 4 см, к ним присоединяются «холодные концы» — отрезки дюралевого изолированного проводника достаточной, для подключения к трансформатору, длины. Надежное изолированное соединение должно размещаться снутри обогреваемого объема;

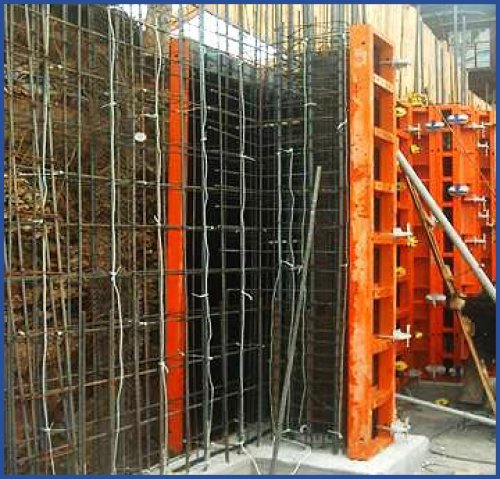

• Нагревательные секции располагаются в опалубке. Принимаются меры для фиксации правильного расположения, отсутствия провисаний, ухода за границы грядущего монолита. Если применяется арматура, можно приматываться к ней;
  • Не допускается скрещение, касание участков провода в объеме опалубки. Расстояние между проводами более 15 см.
  • Рекомендуется, улучшая равномерность рассредотачивания тепла, обмотать провод узкой фольгой из металла шириной 0,2÷0,5 мм;
  • Все размеченные «Холодные концы» после укладки должны находиться у 1-го края;

  Во время прогрева бетона на строй площадках, обеспечивая требования электробезопасности, необходимо принимать конструктивные меры по огораживанию небезопасного участка, ограничению пребывания на нем сторонних лиц.

  После полного высыхания внедрение обогрева полов либо стенок не представляет угрозы.

  Прогрев бетона проводом ПНСВ

  Бетонирования является одним из часто встречающихся технологических процессов при ведении строительства. Он применяется не только лишь для сотворения фундаментов, но и разных перекрытий, опор и серьезных стенок. Затвердевание цементно-песчаной либо цементно-гравийной консистенции происходит в процессе хим реакции гидратации, когда молекулы воды и вещества, в ней растворенные, делают новое хим соединение.

  Она является необратимой и сопровождается выделением некоторое количество тепла, которое при положительных наружных температурах поддерживает взаимодействие веществ в течение первых 7 суток после заливки бетона в опалубку.

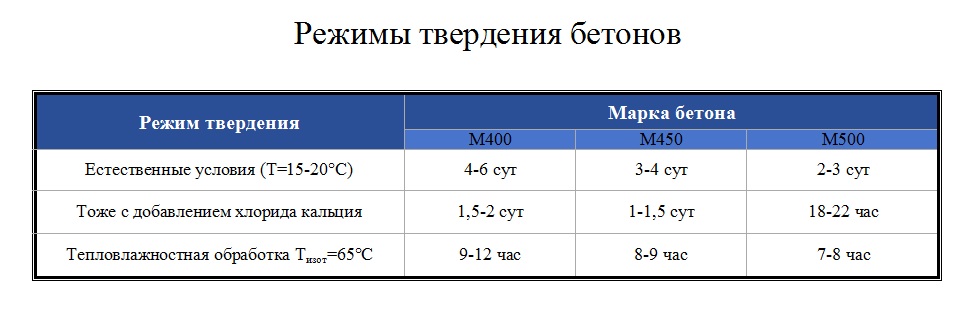

  Но его может быть недостаточно, если строительство ведется в демисезонный и тем паче в зимний период, когда внешние температуры опускаются существенно ниже нуля. В данном случае часть веществ в хим реакцию не вступает, что существенно понижает фактическую крепкость бетонных конструкций.



  Не считая того, неизрасходованная вода леденеет и расширяется, разрушая их изнутри. Дабы такового не происходило, используются разные методы прогрева залитой массы. Самым обычным и действенным является укладка снутри массива тепловыделяющего электрического кабеля, каким и является провод ПНСВ.

  Провод ПНСВ, устройство и свойства

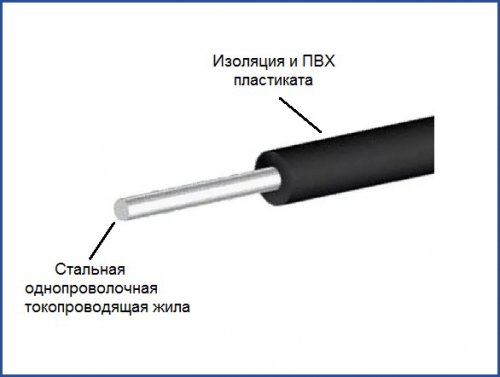

  Греющий провод ПНСВ – это одна железная жила (она может быть обычный либо иметь цинковое защитное покрытие) в оболочке из винила. Фактически, это исходит из расшифровки аббревиатуры его наименования:

  • Провод.
  • Нагревающий.
  • Железная жила.
  • Виниловая оболочка.

  Действует он за счет собственных резистивных свойств: электрическое сопротивление стали довольно высоко, а чем длинней проводник, тем его удельное значение выше, как и степень разогрева при пропускании электрического тока.



  Индустрией выпускается три вида провода ПНСВ, отличающихся поперечником внутренней жилы: 1, 1.2, также 1.4 мм. Их главные технические свойства приведены в таблице ниже.



  Методы подключения греющего кабеля ПНСВ

  Нагревательный провод ПНСВ подключается к сети переменного тока 380 либо 220 вольт. Если рассчитанная потребляемая мощность всех секций превосходит 5 кВт, питание осуществляется через силовой трансформатор. Непременно предусматривается возможность регулировки силы подающегося тока, так как разработка процесса довольно сложна и находится в зависимости от наружных критерий – температуры воздуха и скорости ветра.

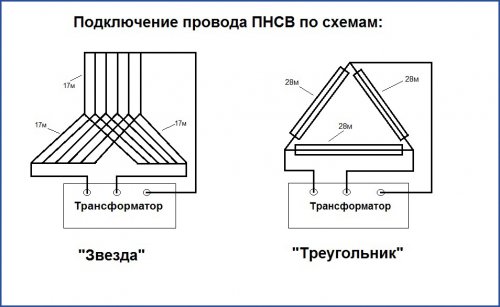

  Обычно, применяется трехфазная сеть, а нагревательные секции подключаются к ней 2-мя известными методами:

  1. Треугольником, в данном случае напряжение 380 вольт.
  2. Звездой – напряжение 220 вольт.

  В отдельных случаях допускается одиночное подключение. Как между 2-мя фазами, так и между фазой и землей.

  Схемы прогрева бетона проводом ПНСВ с внедрением трехфазной сети приведены на рисунках ниже.



  Установка кабеля ПНСВ

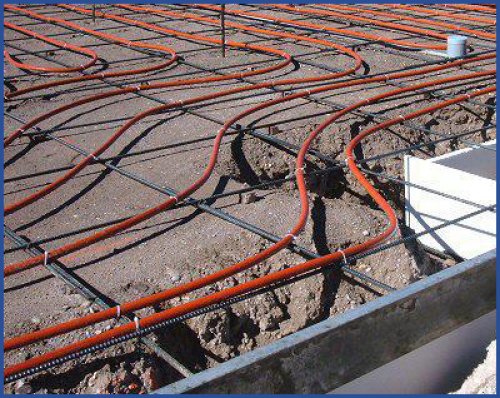

  Кабель устанавливается снутри опалубки до начала заливки бетона. Обычно его укрепляют мягенькой дюралевой проволокой к арматуре, хотя правилами техники электробезопасности это и не приветствуется. Твердость металлической жилы довольно велика, потому малый радиус закругления не может быть наименее 25 см.



  В особенности животрепещуще это правило при низких температурах. Невзирая на то, что по паспорту виниловая изоляция до –30 0 С сохраняет свои физические характеристики, злоупотреблять этим не стоит. Уже при -10 0 С очень крутой извив провода может привести к нарушению целостности слоя наружной изоляции.

  Для равномерности прогрева секцию укладывают параллельными шлагами с расстоянием между ними менее 15 см по площади и на таком же расстоянии по вертикали. На практике выяснено, что для 5 куб. метров бетона нужна до 30 метров кабеля марки ПНСВ 1,2.



  Также определено, что при напряжении 380 вольт длина одной секции должна быть 31 метр, а при напряжении 220 вольт – 17 метров. Тогда они будут прогреваться умеренно. Если же вы смонтируете секцию большей длины, то выделение тепла будет происходить не дальше, чем за 5-6 метров от точки подключения к питающей сети.

  Подключение кабеля к питающей сети осуществляется за пределами опалубки. Как правило это делается при помощи провода с мягенькими дюралевыми жилами, которыми плотно обматываются в несколько последовательных витков концы ПНСВ.

  После застывания бетона провод для прогрева остается снутри его и может быть применен для систем подогрева типа «Теплый пол».

  Разработка прогрева бетонной массы

  Базовой ошибкой является мировоззрение, что для заслуги данной конструктивной прочности бетона довольно смонтировать греющий кабель и просто подключить его к сети. Процесс этот регулируемый и зависящий от огромного количества характеристик. Недопустим как недогрев, так и перегрев залитой бетонной массы.

  Довести ее до кипения для вас не получится, так как виниловая оболочка плавится при 80 0 С. Это является типичным предохранителем. Но если она разрушится, вся греющая система выйдет из строя, а при соприкосновении провода с арматурой не исключено появление недлинного замыкания.

  Ниже, в качестве примера, приведена одна из технологических схем прогрева при включении секций «Звездой».

  • 1-ый шаг, когда происходит поглощение основной массы воды и начинает формироваться кристаллическая структура в массе залитого бетона. В это время он греется до 55 0 С. Его продолжительность находится в зависимости от температуры внешнего воздуха. К примеру, при –15 0 С она равна 5 часов, при –20 0 С – семь часов. Для поддержания процесса нужна напряжение на выходных обмотках трансформатора, равное 95 вольт.
  • 2-ой шаг. Проводится для изотермического прогрева и сотворения кристаллической структуры в массе бетона. Питающее напряжение понижается до 75 вольт, а температура снутри залитой массы 55 0 С поддерживается за счет ее термический инерционности. Продолжительность и зависимость от наружной температуры такая же, как и на первом шаге. Но при резком похолодании рекомендуется повысить напряжение до 85 вольт.
  • 3-ий шаг. Стадия остывания. Набор 70-80% конструктивной прочности. Температура нагрева провода менее 20 0 С. Длительность 80 часов, если снаружи –15 0 С и 30 при –25 0 С.

  Внедрение провода ПНСВ после застывания

  Уложенные в бетонную конструкцию секции нагревательного кабеля остаются в ней навечно и не теряют собственных резистивных параметров. Потому есть смысл применять их с целью увеличения комфорта проживания. Часто провод ПНСВ укладывают в бетонную стяжку пола специально. Но это не наилучшее решение, хотя и более экономное.

  При размещении нагревательного элемента под напольным покрытием следует учесть вероятные препятствия для рассеивания выделяемого тепла. В жилых комнатах такими являются места, где установлена корпусная мебель, основание которой плотно прилегает к полу. В них появляются зоны локального перегрева.

  При продолжительном использовании провод равномерно истончается и, в конце концов, обрывается. Его замена связана с чрезвычайными трудностями, так как просит снятия напольного покрытия и разрушения бетонной стяжки.

  Решением препядствия является внедрение саморегулирующегося нагревательного провода. Его конструкция состоит из 2-ух медных жил, между которыми находится так именуемая термическая матрица – полупроводниковый элемент, проводимость которого меняется по мере нагревания. Чем температура выше, тем выше сопротивление. Это приводит к тому, что сила тока, текущего по этому участку, миниатюризируется, из-за чего он остывает.

  Таковой нагревательный элемент работает при всех размерах – от куска длиной в несколько см до многометровой секции. Его можно перекрещивать с другими, схожими ему (с проводом ПНСВ такое делать категорически нельзя из-за угрозы расплавления изоляции и появления недлинного замыкания). Главным недочетом саморегулирующегося нагревательного провода является цена. Она в разы выше, чем одножильного резистивного.

  Прогрев залитой бетонной массы при помощи греющего кабеля ПНСВ позволяет уменьшить срок заслуги 80% конструктивной прочности с 7 суток до 2-3 дней и не прекращать работы с пришествием холодов. Но разработка этого процесса достаточно сложна, обычно его схема разрабатывается для каждого определенного варианта. Потому не прельщайтесь его видимой простотой. Обращайтесь к экспертам, а при их отсутствии конкретно изучите вопрос без помощи других.

  Нагревательный кабель: как его подключить?



  В северных широтах нередки случаи вымерзания и разрыва труб холодной воды из-за низких температур в зимний период. Эту делему отлично может решить подключение к водопроводным трубам греющего кабеля.

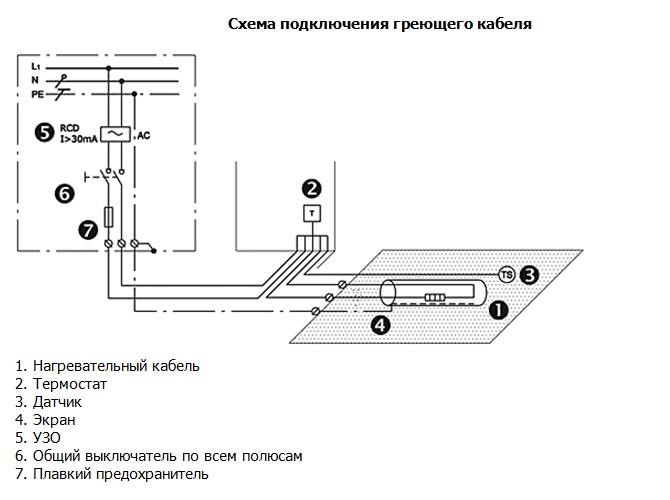

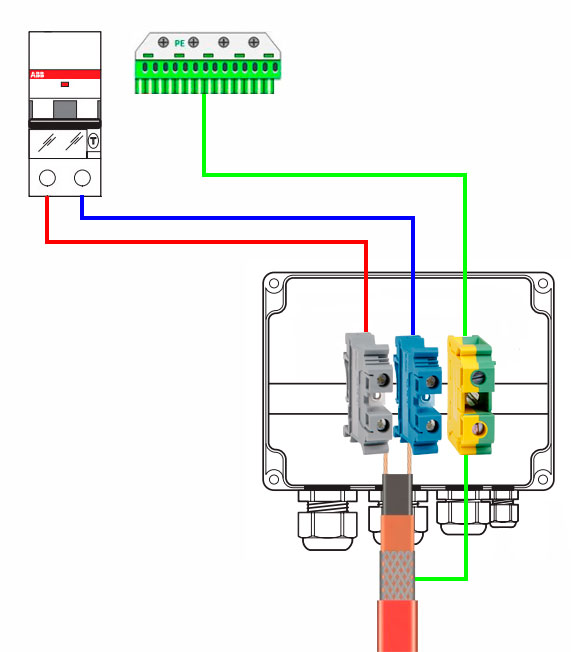

  Схема подключения греющего кабеля.

  Данная разработка является достаточно свежайшей и многообещающей, так как существенно понижает риск поломки труб от вымерзания.

  При правильном монтаже кабеля страшная ситуация может появиться только во время перебоев с электричеством.

  Схема соединения резистивных нагревательных кабелей.

  Состоит нагревательный кабель из 2-ух жил, обернутых и отделенных друг от друга слоем токопроводящего полимера, изменяющего характеристики электропроводимости зависимо от своей температуры. Жилы подключаются к источнику питания, а полимер играет роль соединения этих 2-ух жил по всей собственной длине, нагреваясь от проходящего по нему электрического тока. Конструкция из жил, заключенных в полимер, защищена слоем электро- и влагоизоляции для защиты от утечки тока, коррозии полимера и попадания воды вовнутрь системы подогрева.

  Используют нагревательный кабель следующим образом: на трубопровод по всей длине, где нужна защита от минусовых температур, прикрепляется склейкой лентой впритирку к поверхности трубы нагревательный кабель (либо пропускается снутри коммуникаций), который по окончанию монтажа врубается в сеть. Сверху смонтированная система подогрева непременно оборачивается термоизоляцией для предотвращения утраты тепла.

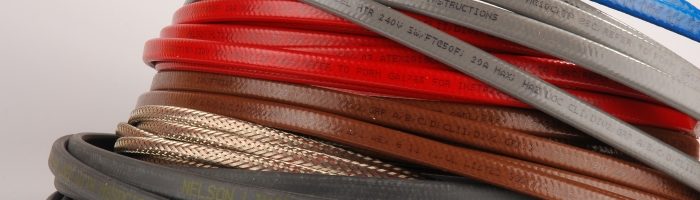

  Виды нагревательных кабелей

  Структура нагревательного кабеля.

  По механизму выделения тепла нагревательные кабели делятся на 4 вида. Разработка работы с ними также различна.

  • линейный резистивный кабель представляет собой одну жилу либо более, проводящие электрический ток. Тепло выделяется благодаря высочайшему сопротивлению материала, из которого изготовлены жилы. Кабель таковой конструкции нельзя произвольно разрезать, так как его питание сбалансировано относительно его длины таким макаром, дабы мощность электрического тока стопроцентно переходила в тепло, но не происходило лишнего превышения температуры. При нарушении длины кабеля может произойти перегрев и оплавление изоляции, что может привести к замыканию и порче греющего шнура, также представлять опасность для жизни;
  • зональный резистивный кабель в использовании еще удобнее линейного, так как предоставляет возможность случайной вырезки длины (отрезок должен быть более 1,5-2 м). Его структура содержит в себе 2 токопроводящие жилы, изолированные друг от друга и от наружной среды. Сверху на изолированные жилы спирально намотана нить из электропроводного материала высокого сопротивления. Приблизительно в каждом метре изоляции жил есть промежутки, в каких нить высокого сопротивления замыкается на токопроводящие жилы. Эта нить играет роль нагревательного элемента. Ток, бегущий по жилам, передается нити, которая греется из-за собственного высокого сопротивления;
  • саморегулирующийся кабель является самым технологичным видом нагревательных кабелей. Он представляет собой две жилы, погруженные в слой токопроводящего полимера с сопротивлением, изменяющимся зависимо от своей температуры. Таковой кабель можно порезать произвольно;
  • магнитный кабель. Проводящие электрический ток жилы находятся в таком кабеле в виде обмотки вокруг нагревательного магнитного сердечника, который выделяет тепло за счет образующегося в нем тока под воздействием поля электромагнитной индукции.

  Возвратиться к оглавлению

  Разработка монтажа

  • нагревательный кабель;
  • подсоединительные коробки, к которым необходимо подключить кабель для обеспечения его питания;
  • клейкая лента, не владеющая теплопроводимостью;
  • дюралевая фольга;
  • кусачки для обрезки нагревательного шнура.

  Возвратиться к оглавлению

  Аннотация по подключению

  Варианты установки кабеля.

  Существует три метода установки кабельной системы отопления (КСО): линейный, спиральный и внутренний.

  Линейный метод характеризуется продольной укладкой нагревательного шнура на трубе. Почти всегда установка КСО происходит конкретно этим методом, так как он более комфортен как в установке, так и в обслуживании самой системы и трубопровода. К тому же в редчайших случаях по трубам со смонтированной на них системой отопления могут передвигаться рабочие. Линейная прокладка кабеля исключает его повреждения в то время, когда по трубе идет человек. Допускается внедрение 1-го и поболее кабелей на одном участке трубопровода.

  Рекомендуется прокладка по схеме. Необходимо представить разрез трубы в виде циферблата часов. Одиночный кабель крепится к трубе в месте, соответственном отметке 4 часа 30 минут. Если предусмотрен 2-ой кабель, то он должен находиться на отметке 7 часов 30 минут. При использовании 3-х линий прокладки они размещаются на отметках 4 часа 30 минут, 7 часов и 9 часов. В случае использования КСО из 4-х нагревающих нитей их следует расположить на отметках 1 час 30 минут, 4 часа 30 минут, 7 часов 30 минут и 10 часов 30 минут;

  Конструкция (схема) резистивного греющего кабеля.

  Спиральный метод предполагает наматывание термического кабеля на обогреваемую трубу в виде спирали. Применяется в случаях, когда линейная прокладка невозможна. Таковой способ наименее энергоэкномичен, и кабеля расходуется большее количество, чем при линейном методе. Нужная длина нагревательного шнура рассчитывается по формуле: длина трубы * спиральный коэффициент. Дабы верно подключить нагревательный кабель и высчитать его длину, нужно верно найти шаг, с которым делается один виток вокруг трубы. В этом может посодействовать таблица ниже.

  Время от времени нагревательный кабель помещают вовнутрь отапливаемой им трубы. Это делается в главном из-за невозможности наружного монтажа, так как таковой метод затрудняет сервис КСО, уменьшает срок ее эксплуатации и понижает пропускную способность труб.

  Поперечник трубы	Спиральный коэффициент
  см	1,1	1,2	1,3	1,4	1,5
  2,5	25	17	14	11	10
  3,2	31	21	17	14	13
  4	35	24	19	16	14
  5	43	30	24	20	18
  6,5	52	36	29	24	21
  8	63	43	35	29	26
  9	72	49	39	33	29
  10	80	56	44	37	33
  12,5	99	68	55	46	40
  15	118	81	65	55	48
  20	152	105	84	71	62

  Схема подключения нагревательного элемента и датчика температуры к терморегулятору Eberle.

  Исходя из поперечника трубы и избранного коэффициента спиральности, значащего количество кабеля (в метрах) на 1 м трубопровода, выбирается соответственный им шаг. Особо следует направить внимание на крепление КСО в местах извива трубных коммуникаций, точках расположения кранов и вентилей и точек опоры, так как в этих местах нужно следовать определенным схемам прокладки, что наращивает общую длину применяемого кабеля. Эти схемы наглядно показаны на прилагаемых изображениях.

  Зависимо от избранного метода отмеряют нужную длину нагревательного кабеля и приступают к крепежу. Обрезать нагревательный кабель допустимо только когда завершены крепежные работы. Для этого обычно применяют теплостойкую клейкую ленту либо пластмассовые хомуты, если их термостойкость выше температуры нагрева кабеля. Железные крепежи применять запрещено, а дюралевая лента может употребляться только в этом случае, если это предвидено проектом. Крепление происходит на трубы без теплоизолирующего материала с шагом минимум 20 см. При монтаже КСО не допускается перекрещивание отопительного кабеля.

  Схема подключения греющего кабеля к скважине.

  Если это предвидено проектом, трубы со смонтированной КСО оборачиваются дюралевой фольгой, распределяющей тепло умеренно по всей поверхности трубы. Фольга применяется при установке системы кабельного подогрева на пластмассовые трубы, так как пластик обладает теплоизолирующими качествами. Также внедрение фольги увеличивает мощность всей КСО.

  При использовании линейного резистивного нагревательного кабеля нужно установить терморегулятор. В целях экономии электроэнергии на трубу устанавливаются термодатчики. Для их монтажа нельзя применять железные и термопроводящие материалы во избежание неправильной работы датчика. Место его установки должно быть прямым участком трубы и минимум на 2 метра удаленным с обоих сторон трубы от вентилей, опор, арматуры, извивов и иных неоднородных включений.

  После крепления нагревательного кабеля на трубу его подрезают и монтируют теплоизоляцию.

  Кабель нужно подключить к подсоединительным коробкам, которые, в свою очередь, должны быть подсоединены к электросети. Помните, что выводы подсоединительной коробки для подключения греющего кабеля не следует обращать ввысь.

  Возвратиться к оглавлению

  Особенности работ с кабельной системой подогрева

  Установка нагревательного кабеля.

  До монтажных работ нужно проверить поверхность трубы:

  • труба должна быть целой. Протечки не допускаются;
  • если труба была окрашена, установка делается только после полного высыхания покрытия;
  • проконтролируйте отсутствие острых выступов, краев и других мест, способных разрушить КСО.

  Правила воззвания с кабелем:

  • нагревательный кабель должен храниться на катушке;
  • разматывать кабель допускается только по прямой от отлично закрепленной катушки. Силу прикладывать для этого не надо, чрезмерное напряжение может разрушить кабель;
  • на кабеле не должно быть следов сгибов и должны отсутствовать вмятины;
  • воспрещается сгибать кабель, наступать на него и проезжать по нему на автомобиле.

  КСО подходят не только лишь для промышленного применения, но и для подогрева коммуникаций в личных домах. Правильно избранный кабель и его мощность предупредят замерзание воды и разрыв водопроводных труб, избавив вас от излишних морок по ремонту водоснабжения дома.
