Подключение глубинного насоса к гидроаккумулятору

Скважинные насосы используют для перекачивания питьевой воды из глубочайших выработок к дому. Агрегат служит для организации систем домашнего водопровода, также обширно применяется в ирригационных комплексах, созданных для сельского хозяйства и садоводства.

Подключение насоса к скважине.

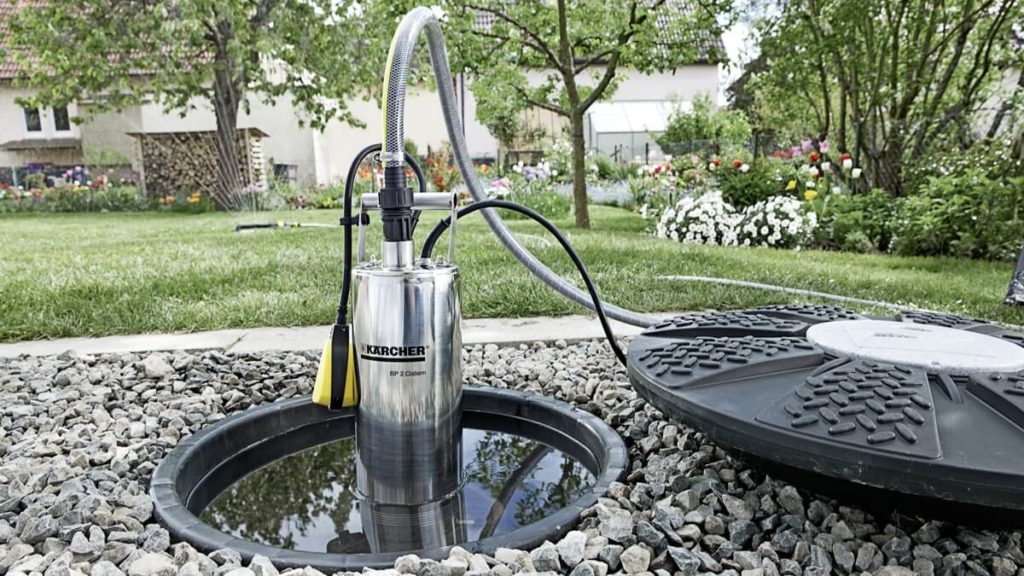

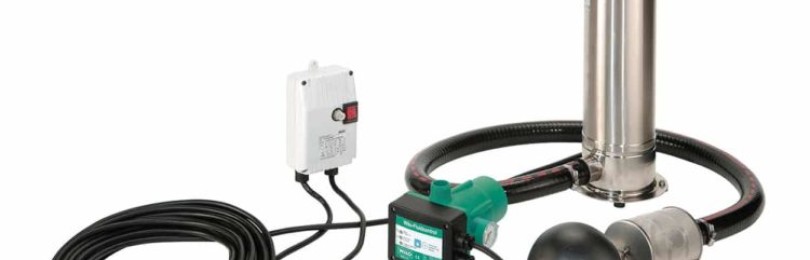

Набор скважинного насоса

Погружные насосы для ублажения бытовых нужд рассчитаны на работу в скважинах Ø 75-100 мм. Модели различают по мощности, силе напора, производительности и типу привода (однофазовый, трехфазный).

Стандартная комплектация перекачивающего оборудования смотрится следующим образом: насос плюс кабель электропитания.

Таковой сборки бывает довольно, если аппарат подразумевается применять на даче для полива сада и огорода.

Для организации водоснабжения дома устройства оснащаются пультом управления и дополнительным оборудованием:

• блок автоматики;
• манометр;
• реле давления;
• гидроаккумулятор;
• оборотный и сливной клапаны;
• фильтрующие элементы;
• узел защиты глубинного насоса;
• стабилизатор электрического напряжения.

Пакет управления состоит из реле и набора датчиков, контролирующих состояние установки и позволяющих производить ее работу в автономном режиме без роли человека.

Мембранный аккумулятор предназначен для выравнивания силы напора системы водоснабжения.

Датчик защиты и стабилизатор напряжения поддерживают работу механизма во время аварийных ситуаций, в множестве которых:

• малый уровень воды в скважине;
• обрыв фазы;
• скачки напряжения;
• куцее замыкание;
• перегрузка либо недогрузка насоса;
• перегрев мотора.

Подключение скважинного насоса без вспомогательного оборудования

Метод подсоединения устройства без дополнительного оборудования допускает его короткосрочную работу под серьезным контролем юзера. Такая схема подключения скважинного насоса разъясняет сам принцип пуска агрегата и не может служить образцом для неизменного использования.

1. Перед сборкой конструкции нужно проверить работу электродвигателя. Для этого на 10 секунд подсоединить его к сети и убедиться в отсутствии сторонних звуков.
2. Низ обсадной трубы оборудовать фильтром грубой чистки.
3. Через проушины в корпусе при помощи железного троса присоединить механизм к фланцу оголовка.
4. На поглощающий трубопровод с расстоянием 1-7 м от насоса установить оборотный клапан.
5. Подсоединить питающий кабель.
6. Аккуратненько, без рывков опустить устройство в скважину до касания с грунтом. Потом плавненько поднять на высоту 1 м от дна выработки и зафиксировать.
7. Включить устройство в бытовую розетку, соединенную с шиной заземления дома.

Подключение скважинного насоса к электропитанию с блоком управления блоком автоматики

Схема подключение скважинного насоса к электропитанию с блоком управления (автоматики).

Блок управления предназначен для контроля работы погружных насосов без роли юзера. Комплектность шкафа варьируется зависимо от избранной модели и завода изготовителя.

Стандартный набор состоит из следующих частей:

• контактор с термическим регулятором;
• индикаторные лампы;
• реле «сухого хода»;
• узел контроля уровня напряжения;
• пусковое защитное устройство «плавный пуск»;
• прерыватель цепи питания;
• клеммы для подсоединения датчиков и погружного насоса к автоматике;
• двухпозиционный автомат;
• кабельные вводы.

Исходя из перечня оборудования можно прийти к выводу, что установка шкафа нужно доверить спецам, которые подключат все датчики и отрегулируют работу перекачивающего оборудования.

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе устройства находится в конкретном контакте с аква средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного спектра питание прекращается, мотор останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

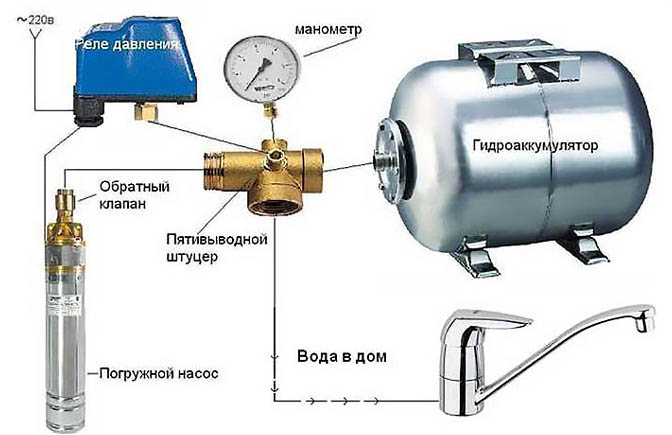

Схема подключения

Для корректной работы устройства, во избежание больших скачков давления в момент включения перекачивающего устройства установку реле создают при помощи штуцера, размещенного за выпускным патрубком расширительной емкости.

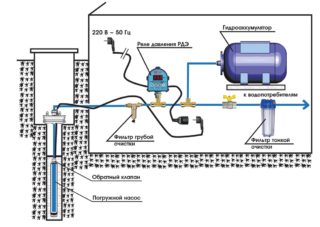

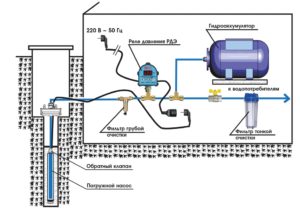

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

• оборотный и сливной клапан (мелкие камешки);
• запорная арматура;
• фильтрующие картриджи;
• поглощающий трубопровод.

Для подключения электропитания снимают пластмассовый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны устройства, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают мотор и инспектируют работу устройства. Если заводские опции соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Схема смешанного подключения блока автоматики и реле давления

При одновременном подключении блока управления и реле давления первым монтируют шкаф с автоматикой.

Требования безопасности, которые нужно соблюдать при подключении исполнительного оборудования:

1. Перед установкой ящика необходимо убедиться, что напряжение электросети и мощность мотора соответствуют рекомендуемым ограничительным чертам ПЗУ (пускозащитное устройство).
2. При монтаже корпуса применять предусмотренные изготовителем отверстия. Подсоединяя детали к блоку, будьте аккуратны при работе с инвентарем, дабы не разрушить находящиеся снутри платы и датчики.
3. В процессе сборки электрических конструкций пользуйтесь схемами, размещенными на наклейках корпуса либо в паспорте блока. Опасайтесь попадания в зону монтажа пластмассовых либо железных предметов (стружка, изоляция, шайбы и пр.).
4. По мере надобности замены каких-то деталей необходимо применять составляющие такого же производителя и с теми же техническими чертами.

После зрительного осмотра шкафа, проверки комплектности и корректности соединения узлов автоматики приступают к установке реле давления.

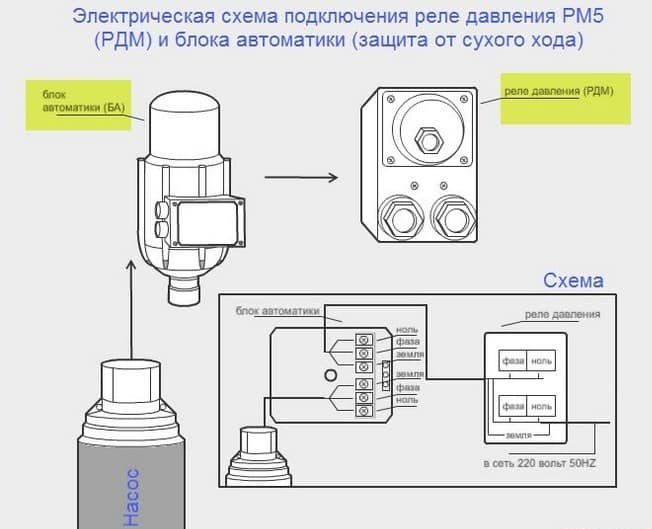

Схема подключение реле давления и блока автоматики.

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При всем этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В итоге предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В исходном положении группа контактов устройства разомкнута.

Для пуска датчика нужно надавить кнопку на корпусе и задерживать ее 3-5 секунд в этом положении. Происходит соединение с цепью, и контроллер не препятствует работе насоса. В случае понижения давления воды до 0,05 бар (заводская настройка) регулирующее устройство приостанавливает работу оборудования.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим устройством. Место установки регулятора должно гарантировать открытый доступ для опции и обслуживания.

Установка электрической части автомата делают лишь на отключенном оборудовании. Подсоединение кабеля проводят в серьезном согласовании приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Воспрещается внедрение устройства без защитного кожуха и в помещениях с высочайшей влажностью. Наличие заземляющей шины непременно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

• отключить датчик от электросети;
• снять защитный кожух;
• вращением гайки малой пружины увеличиваем либо снижаем порог пуска насоса;
• накручивая либо ослабляя огромную пружину, регулируем отключение агрегата по «сухому ходу».

Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и приготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, размещенным под крышкой устройства.

Исходную настройку приспособления делает производитель оборудования. Если по любым причинам она не соответствует местным условиям, то можно провести регулировку без помощи других.

Для этого снимаем кожух датчика и с помощью гаек на большой и малой пружинах регулируем характеристики включения и отключения насоса. Всю функцию опции автомата на данное давление делают с внедрением манометра, входящего в набор поставляемого оборудования.

Как верно установить и подключить гидроаккумулятор для систем водоснабжения

Гидроаккумулятор в системе водоснабжения можно именовать не только лишь накопителем воды, но и защитным элементом, так как одна из его функций – сглаживание гидроударов. В аннотации по эксплуатации насосов есть технический параметр – количество циклов включения и выключения либо допустимая частота. При помощи гидробака можно продлить срок эксплуатации оборудования и понизить расходы на ремонт.

Предназначение гидроаккумулятора в системе водоснабжения

Гидроаккумулятор – это железная емкость для скопления припаса воды. Если б в системе не было этого принципиального элемента, насос обязан был бы всякий раз врубаться, когда в доме раскрывался кран, врубалась стиральная машина, либо люди воспользовались душем. Благодаря припасу воды, насос врубается пореже и сберегает ресурс.

ГА имеют различный объем. Он находится в зависимости от опций давления и размера накопительной емкости. В среднем столитровая емкость в рабочем состоянии может вместить 30 – 35 л. воды. Эти данные необходимы, дабы найти, сколько воды нужно запасти на семью из 2, 3 либо 4 человек. Чем меньше давление, тем больше воды помещается снутри. При увеличении характеристик объем воды миниатюризируется.

Установка гидроаккумулятора для систем водоснабжения своими руками не представляет особенных сложностей. Это в состоянии сделать новичок, за ранее прочитав управление либо посмотрев видеоклип, где на практике показан процесс.

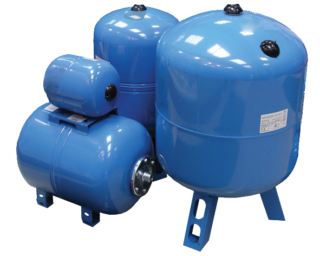

Разновидности устройств

Различают ГА по месту расположения. Большие емкости обычно ставят на чердаке личного дома либо выше распределительного узла, дабы сила гравитации воздействовала на жидкость, и она самотеком поступала в трубу. Есть модели гидроаккумуляторов, которые можно устанавливать в любом месте системы, даже ниже уровня водозабора. Процесс поступления воды в дом регулируется датчиками и не находится в зависимости от гравитации. Старый аналог емкости – водонапорная башня.

Одна из разновидностей ГА не предугадывает наличия снутри бака ничего, не считая воды и воздуха. Количество воздушной консистенции необходимо повсевременно держать под контролем. Это не очень комфортно, потому производители выпускают мембранные либо баллонные модели.

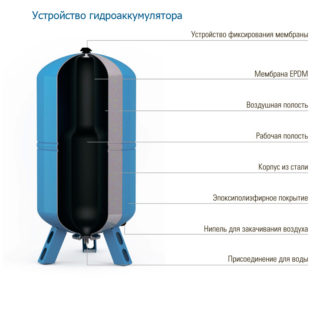

Мембранные ГА

Снутри гидроаккумулятора размещена резиновая мембрана. По одну ее сторону находится жидкость, по другую – воздушная смесь. Поступление воды вовнутрь происходит до определенного момента, это находится в зависимости от опций давления. По мере наполнения аква отсека воздух сжимается. Как давление добивается критичного уровня, срабатывает датчик и насос выключается. При открывании крана поначалу расходуется жидкость из гидробака. Когда давление снижается, срабатывают нижние опции и оборудование запускается опять.

Следует различать красные и синие баки. 1-ые созданы для закрытых отопительных систем и рассчитаны на наименьшее давление. Резина снутри техно и не создана для хранения питьевой воды. В синих ГА мембрана выполнена из пищевой резины.

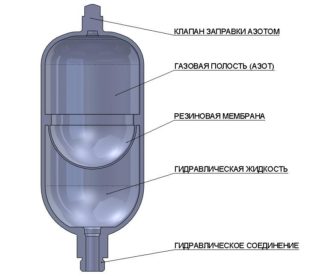

Баллонные ГА

Баллонные модели имеют снутри резиновую емкость, горловина которой герметично соединена с входным патрубком. Жидкость, поступающая вовнутрь, не контактирует со стенами емкости, а стопроцентно находится в резиновой груше. 2-ая половина бака заполнена сжатым воздухом. Дальше принцип деяния баллонного гидроаккумулятора повторяет мембранный метод регулировки включения и выключения насоса. Баки объемом выше 100 л. имеют особый клапан, через который можно временами стравливать воздушную смесь.

Горизонтальные и вертикальные модели

Горизонтальное и вертикальное выполнение гидроаккумуляторов существует только для удобства использования. Если емкость будет установлена в маленький ванной комнате, лучше приобрести вертикальную модель, которая займет место до потолка. Есть особые крепления, дозволяющие монтировать ее к стенке. Горизонтальные модели устойчивее, но требуют больше места. Их обычно ставят в подвалах либо технических помещениях. Имеют ножки и отверстия для фиксации в полу.

Место емкости в системе водоснабжения

В системах водоснабжения гидроаккумулятор размещается после насоса, перед входной трубой. В этом месте он способен держать под контролем давление и делать защитные функции, к примеру, при гидроударе. Гидроудар происходит при резком закрытии крана и сразу работающем насосе. Жидкость по инерции двигается к выходу, когда ей перекрывают движение, появляется оборотная волна. Она сталкивается с набегающей массой воды и происходит повреждение труб. Отсутствие встречного потока защищает магистраль от разрыва.

Некоторые покупатели путают накопительную емкость с расширительным баком. 2-ой предназначен для компенсации утрат воды при ее нагревании и устанавливается в системах отопления. При испарении воды дополнительная порция поступает из водопровода.

При выключении электричества есть маленький припас воды, который можно применять для бытовых нужд.

Не считая защитной и накопительной функции ГА служит для поддержания неизменного напора воды в системе. Он может некординально понижаться, когда в баке завершается жидкость и насос вот-вот включится.

Когда гидробак не нужен

В системах полива гидроаккумулятор не нужен, так как при неизменном открытом кране насос будет работать без выключения. Если в данной схеме находится накопительная емкость, оборудование будет нередко врубаться, что приведет к досрочной выработке ресурса.

При покупке насоса с автоматической системой, предполагающей плавный пуск мотора, ГА также не нужен. Гидроудар трубам не угрожает, так как поток воды движется медлительно.

Методы и схемы подключения

Схема подключения скважинного насоса к гидроаккумулятору будет зависеть от предназначения самого оборудования:

1. При обустройстве холодного водопровода накопительная емкость устанавливается в определенном месте, а датчики давления присоединяются при помощи штуцера на 5 входов. Дабы вибрации насоса не повлияли на гидроаккумулятор, его присоединяют гибким шлангом. Такую систему необходимо будет временами осматривать, перед этим сливая воду через кран либо расположенную вблизи трубу, врезанную в магистраль.
2. В многоквартирном доме с централизованным водозабором ГА устанавливается перед насосом, другими словами емкость заполняется из центральной трубы и при помощи насоса транспортируется к потребителям. В этом случае ГА компенсирует низкое давление центральной магистрали.
3. Если в системе имеется бойлер, гидроаккумулятор подключают к нему.

Это самые обыкновенные схемы, дозволяющие стремительно сделать водоснабжение.

Подключение к глубинному насосу

Не всегда технические свойства скважины позволяют установить в нее мощнейший погружной насос. К примеру, если обсадная труба очень узенькая, а скважина глубочайшая. В таковой ситуации нужно подобрать глубинный агрегат, мощности которого хватает для подъема воды с глубины до накопительной емкости. Она может размещаться в кессоне либо на поверхности земли неподалеку от скважины.

Дальше поблизости гидроаккумулятора устанавливается очередной насос – самовсасывающий, который будет транспортировать воду в дом. В помещении устанавливается очередной гидроаккумулятор, регулирующий давление в системе и управляющий работой второго насоса.

2-ая емкость должна быть мембранной либо баллонной. Дабы в первой емкости жидкость не застаивалась, ее объем не должен быть очень огромным. Подключить гидроаккумулятор к погружному насосу впрямую можно только при полном согласовании характеристик скважины и мощности электрооборудования.

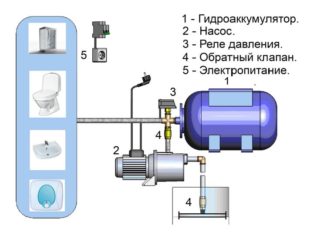

Соединение с поверхностным насосом либо насосной станцией

У поверхностных насосных станций гидроаккумулятор заходит в набор, потому устанавливать дополнительную емкость рекомендуется в этом случае, если необходимо сберегать оборудование от нередкого включения либо иметь большой припас воды по любым причинам. ГА устанавливается после станции.

К поверхностному центробежному насосу, к которому не прилагается накопительная емкость, ее можно присоединить при помощи штуцера на 5 выходов:

1. Штуцер подключают к емкости при помощи гибкого шланга.
2. Устанавливается манометр и реле.
3. Соединяются контакты манометра, реле с насосом и сетью.
4. Присоединяется насос.

При герметизации соединений лучше применять паклю, так как ФУМ лента стремительно портится. После проверки схемы насосной станции с гидроаккумулятором можно тестировать систему.

Схема с 2-мя гидробаками

Если в доме появились новые бытовые приборы, потребляющие жидкость, есть смысл добавить в систему еще несколько гидробаков. Их может быть 2 либо более. Чем больше, тем пореже врубается насос и тем подольше изнашивается мотор.

Все гидроаккумуляторы подключаются параллельно. Преимущество в том, если какой-то из них сломается, все другие будут делать свои функции. Установка дополнительных реле и манометров не нужна – они есть на первой емкости.

Как подключить 2-ой и последующие гидробаки:

• на входе у первого устанавливается тройник;
• к одному выходу присоединяется насос;
• ко второму – такая емкость.

Для удобства можно применять металлопластиковые трубы, дабы емкости можно было расположить вблизи, если их больше 2-ух. Поменять опции реле не надо.

Подключение к водонагревательному элементу системы

При нагревании воды в бойлере происходит увеличение давления. В замкнутой системе это может привести к трагедии и травмам. Дабы понизить лишнее давление, устанавливают в качестве расширительного бачка гидроаккумулятор.

Избытки жаркой воды будут переливаться в ГА, а потом расходоваться для бытовых нужд. Используются гидроаккумуляторы, мембрана которых создана для жарких жидкостей.

Опции реле давления

Перед пуском системы нужно верно настроить реле давления. От этого будет зависеть работа всей системы.

• для водопроводной системы должна быть выделена собственная линия электропитания;
• кабель применять медный двужильный;
• провода должны быть заземлены, дабы ток не соприкасался с водой.

Как настроить реле давления:

1. Включить систему.
2. Ориентируясь на показания манометра, при помощи гаечного ключа выставить нижний предел давления, подкручивая огромную пружину.
3. Настроить верхний предел при помощи малой пружины.
4. Проверить, как работает система. Если насос не врубается либо не выключается по настройкам, повторить цикл поначалу.

Для удобства разница между нижним и верхним порогом не должна превосходить 1 бар. В случае низкого давления мембрана будет сильно растягиваться, что может привести к разрыву. Малая разница между 2-мя показателями приведет к нередкому включению.

При гидроаккумуляторах большой емкости можно выставлять разницу между верхним и нижним давлением в 2 либо 3 атмосферы.

Для выбора проводов лучше пригласить электрика, дабы не попортить оборудование.

Уход за гидроаккумулятором

Дабы продлить срок эксплуатации ГА, нужно делать следующие правила:

• смотреть за наличием протечек – они могут появляться из-за нехороший плотности либо вибраций, передающихся от насоса;
• инспектировать давление воздуха снутри – его падение может вызвать разрыв резины и подтекание воды из воздушного клапана;
• сходу демонстрировать реакцию на проблемы в работе системы, так как неувязка может заключаться не только лишь в насосе либо ГА.

Дабы впору найти делему, спецы советуют раз в полгода инспектировать детали на предмет износа. Для этого отключают гидробак от системы, сливают жидкость и снимают кольцо, удерживающее мембрану – в этом месте в большинстве случаев происходят надрывы резины, после этого в нее начинает поступать воздух. Поменять грушу легко, принципиально, дабы она была подобрана аналогично первой и соответствовала по техническим чертам.
