Двухкнопочный выключатель достаточно распространен: его применяют для управления 2-мя независящими осветительными устройствами либо люстрой, в какой установлено две и поболее лампочки. Не считая этого, такое устройство применяется в качестве проходного переключателя, когда необходимо управлять освещением с различных мест. Тут двухкнопочный выключатель обладает несколькими преимуществами перед однокнопочным приспособлением.
В этой статье мы тщательно разберем вопрос, как делается схема подключения двухклавишного выключателя, и разглядим особенности использования этого устройства в качестве проходного.
Подключаем двухклавишный выключатель
Кроме многосекционной люстры, этот переключатель применяется, к примеру, для подачи света в ванную и уборную. Такое использование очень распространено в многоквартирных домах. В пригородных коттеджах данное устройство устанавливают около уличной двери. Тут с его помощью также врубаются две независящие лампочки: в прихожей и на улице.
Как лицезреем, примеров использования двухкнопочного переключателя много, потому он так нередко применяется. Мы же разглядим общую схему, как подключить двухклавишный выключатель.
Общие механизмы работы
Перед установкой разглядите заднюю часть выключателя. На корпусе указывается принципная схема, также размещены контакты с надлежащими обозначениями: ввод и две клеммы независящих выходов. Фазный провод подключается на общий ввод, а источники света подключаются к выходам выключателя. Верная установка подразумевает размещение корпуса таким макаром, дабы общий ввод оказывался снизу.
При отсутствии схемы и маркировки на задней части переключателя, контакты можно просто найти и без этого. Обычно, пара выходов из выключателя размещена с одной стороны корпуса, а ввод для фазы – с обратной.
Контакты выполнены в виде винтообразных зажимов, которые накрепко фиксируют токопроводящую жилу проводника.
Особенности выполнения подключения
Разобравшись с механизмом работы и устройством выключателя, перебегаем к монтажу и подключению устройства. Не следует забывать о мерах безопасности: создавать любые электромонтажные работы следует при отключенном напряжении! Очередной аспект подключения любого выключателя – размыкаться должен фазный провод. Этим обеспечивается безопасность обслуживания осветительного прибора: к примеру, при увлажненной уборке либо подмене лампочки.
Принципиально! До работ следует снова проверить отсутствие электрического тока в распределительной коробке, от которой осуществляется подключение.
Отметим, что кнопки могут находиться в любом положении: это не оказывает влияние на порядок подключения.

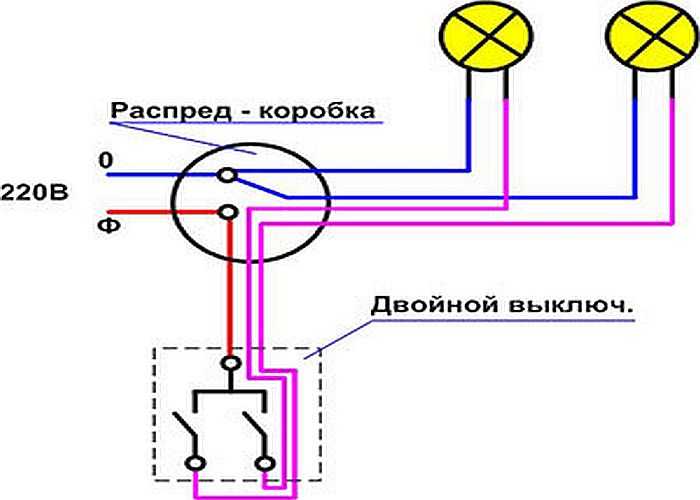

Схема подключения двухклавишного выключателя верно делается в следующей очередности:
- От электрощита в коммутационную коробку заведены две жилы: ноль и фаза. К светильнику сходу можно подключить нулевой проводник. Для этого три нулевых жилы, со щитка и 2-ух лампочек, скручиваются вместе;
- Вводной фазный провод подключается к входному контакту выключателя;
- При всем этом от выключателя ворачивается два провода (для подключения нужно применять трехжильный кабель). Они также подключаются к светильнику: один проводник к одному источнику света, 2-ой – к другому.
Подключение выполнено. Перед изоляцией скруток проверяем работоспособность. Соединения нужно аккуратненько развести в стороны, дабы исключить замыкание, после этого подается напряжение (врубается автомат в электрощите). При поочередном включении кнопок, должны загореться различные лампочки на люстре либо другом присоединенном приборе. При взаимном включении кнопок, врубаются две запитанные полосы.
Изоляция сделанных скруток осуществляется нетканой изоляционной лентой либо с помощью колпачков СИЗ.
Особенности монтажа проходного переключателя
Сейчас разглядим, как смотрится схема подключения двухклавишного выключателя в качестве проходного размыкателя.
Двухкнопочный выключатель обладает большей функциональностью, чем однокнопочный аналог. При верно выполненном подключении, такая схема способна обеспечить управление 2-мя отдельными источниками света либо независящими осветительными линиями с различных мест.
В большинстве случаев установка проходного двухклавишного переключателя практикуется в спальнях либо кабинетах – в местах, где установлено несколько осветительных приборов, которыми комфортно управлять из различных мест. Для коридоров и лестниц обычно полностью довольно и однокнопочного устройства, так как электрическая линия одна.
Конструктивно двухклавишный выключатель похож на одноклавишный: принцип его работы также заключается в перекидывании контактов с одной полосы на другую. При всем этом в корпусе размещено 6 контактов: два из них вводные, а две пары – выходы на лампочки либо другие источники света.
Двухточечное управление
Разглядим порядок выполнения электромонтажа на примере способности управления освещением из 2-ух точек:
- Двухкнопочные переключатели инсталлируются в комфортных для доступа и управления точках. При всем этом установка может быть как внешней (затратные модели), так и сокрытой. Для последнего варианта будет нужно пробурить перфоратором отверстие в стенке для установки подрозетника;
- После чего монтируют осветительную цепь: устанавливают осветительные приборы и подводят проводку. К источникам света подводится трехжильный кабель, а к выключателям нужно проложить 6 жил. Для этого параллельно укладывают два трехжильных провода.

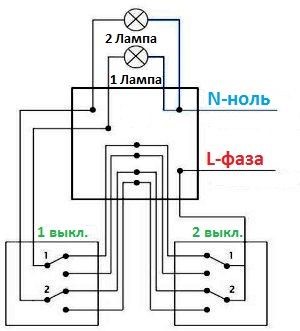

Следующим шагом в распредкоробке делается соединение проводов, приходящих от проходного переключателя и от питающей цепи. Это осуществляется в согласовании с нижеприведенной схемой.
Питающий нулевой провод из распределительной коробки подключается впрямую к лампочкам (на примере их две). Фазный кабель подводится к контактам 1-го из переключателей. Четыре контакта 2-ух выключателей соединяются перемычкой, в роли которой выступает проложенный ранее кабель. Со второго выключателя провод от первого и второго контакта подключается к соответственному источнику света. На этом установка двухкнопочного проходного выключателя считается выполненным. Инспектируют работоспособность системы, после этого изолируют соединения токопроводящих жил.
Если спутать пары и соединить не те жилы, система работать не будет. Потому, дабы не запутаться в таком большенном количестве проводов, рекомендуется создавать последовательное подключение, помечая их разноцветной изоляцией.
Также можно проходной переключатель концевого типа применять в качестве двухкнопочного выключателя. При выполнении такового подключения к каждому контакту присоединяется цепь люстры на несколько лампочек либо отдельное освещение.
Особенности сборки схемы для управления освещением из 3-х точек

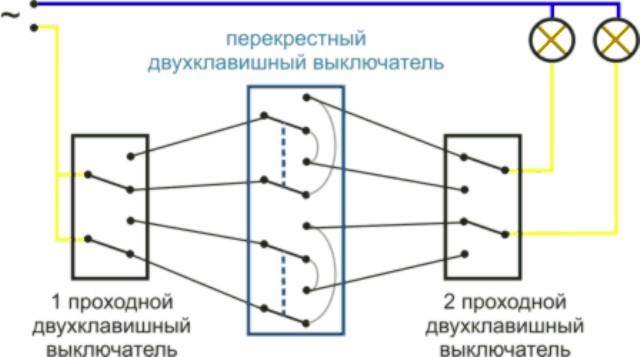

Особенностью двухклавишного проходного переключателя является возможность смонтировать управление освещением из 3-х точек. Разглядим, как осуществляется такая схема подключения двухклавишного выключателя.
Для оборудования схожей схемы будет нужно два обыденных проходных переключателя и один перекрестный. Как из обыденного двухкнопочного переключателя выполнить однокнопочный перекрестный устройство? Довольно соединить проводом контакты вместе. Также нужно зафиксировать кнопки для синхронного включения.
Порядок сборки таковой системы следующий:
- Сначала, инсталлируются выключатели и осветительные приборы;
- Делается укладка нужного количества трехжильных проводов к каждому источнику света и управляющему устройству;
- Перед монтажом перекрестного проходного переключателя все его контакты соединяются с помощью проводов с концевыми устройствами. Общий принцип такового подключения отображен на схеме.
Ноль подключается к источникам света впрямую, а фазный провод идет на входные контакты первого проходного выключателя. Потом перемычки идут на перекрестный переключатель, а дальше – на следующий концевой устройство. После чего фазный проводник подключается к лампочкам.
На практике все несколько труднее. В распределительную коробку заводится огромное количество проводов: восемь с перекрестного устройства, с каждого концевого выключателя – три пары, также силовой ввод от центрального щитка. Для такового количества соединений стандартных размеров коммутационной коробки будет недостаточно. Как вариант, устанавливается две либо более коробки последовательно. Также можно применять приспособление большего размера, но они почаще используются для внешнего монтажа.
Схема с подключением перекрестного проходного выключателя с 2-мя клавишами существенно труднее, чем предшествующий вариант. Выполняя соединения жил в распределительных коробках, принципиально осознавать, какой провод и откуда он подходит. Для этого применяется последовательное (по отдельному кабелю) подключение, с соблюдением цветной маркировки проводящих проводников.
Для большей ясности процесса подключения, следует не третировать дополнительным обозначением каждой жилы с помощью липкой ленты.
Почему выключатель должен прерывать фазный провод
Как ранее говорилось ранее, по требованиям ПУЭ нулевой провод подключается конкретно к осветительным устройствам, а фаза идет на разрыв через выключатели. Делается это из простых правил безопасности: при повреждении проводки в люстре либо другом устройстве, не будет неизменного пробоя на корпус. При всем этом, отключив все кнопки, можно будет без опаски за здоровье вытереть увлажненной тряпкой пыль с плафона либо произвести подмену лампочки.
В заключение напомним снова простые правила безопасности проведения электромонтажных работ: все подключения должны выполняться при отключенном центральном рубильнике, другими словами, при снятом напряжении! Это относится и к ремонту осветительных приборов либо электрической цепи. При подмене патронов в люстре, а тем паче при ремонте либо снятии выключателей, нужно обесточивать осветительную линию. При отсутствии отдельного автоматического выключателя, выворачивают пробки либо отключают центральный рубильник.
