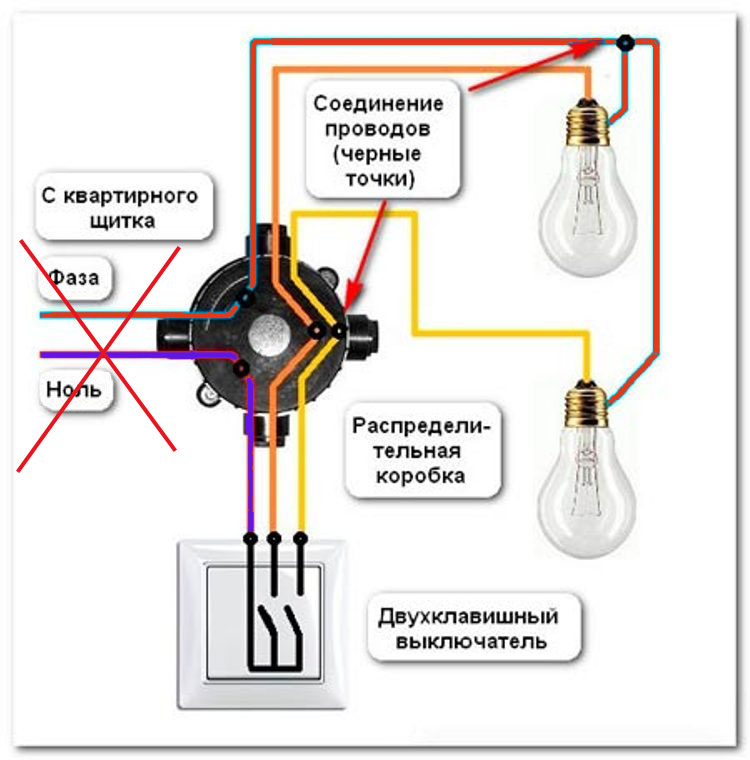

Купил трёхжильный провод.
Выключатель двойной на люстру и лампочки галогеные.
Довольно 1-го трёхжильного провода либо необходимо два таких провода подводить к различным выключателям.
И с выключателя и с лампочек и с люстры все провода идут в распределиткльную коробку.
Можно либо нет одну жилу фазу с 220, а две другие жилы уже распределить на люстру и на лампочки?
- Просмотр профиля
- Личное сообщение
Регистрация: 07.05.2008 Днепропетровск Сообщений: 1148
02.07.2008 в 18:30
Да, а почему нет?
- Просмотр профиля
- Личное сообщение
Регистрация: 14.06.2008 Новосибирск Сообщений: 121
02.07.2008 в 18:48
просто брал 3-х жильный не для этого, а здесь засомневался можно либо нет.
просто всё в гофр.трубах. уже надоело тянуть — к коробке 6 труба подходит. а есть особые комфортные коробки распределительные под такое колличество трубок. всё крепится к ГКЛ. но могу и на кирпичь — пока не зашил ещё
- Просмотр профиля
- Личное сообщение
Регистрация: 22.01.2007 Киев Сообщений: 4573
02.07.2008 в 19:06
mailmoney написал :
просто всё в гофр.трубах
А для чего? Кабель с индексом нг-нд можно смело ложить без гофры.
А если сокрытая прокладка по горючим материалам — то гофра не поможет.
- Просмотр профиля
- Личное сообщение
Регистрация: 14.10.2007 Балашиха Сообщений: 4489
02.07.2008 в 19:32
mailmoney написал :
Можно либо нет одну жилу фазу с 220, а две другие жилы уже распределить на люстру и на лампочки?
Нельзя. Подводить к люстре 1 фазу и 2 нуля—нельзя. Нужно 2 фазы и 1 ноль.Из распредкоробки ноль заводиться в осветительный прибор впрямую, фаза—только через выключатель.
К выключателю должны приходить 3 провода—-1 питающая фаза и 2 отходящих на осветительный прибор.
- Просмотр профиля
- Личное сообщение
Регистрация: 14.06.2008 Новосибирск Сообщений: 121
02.07.2008 в 21:26
Вот ещё раз. Кабель идёт из коробки 3-х жильный.
В коробке ещё 2 провода двужильных.
Я соединяю все 3 нуля. Фаза идёт на выключатель одной жилой, а две другие жилы уже подключаются в коробке со вторыми жилами люстры и осветительного прибора.
Всё верно?
- Просмотр профиля
- Личное сообщение
Регистрация: 29.10.2005 Москва Сообщений: 21814
02.07.2008 в 22:39
Всё некорректно:
"утратили" PE.
- Просмотр профиля
- Личное сообщение
Регистрация: 19.02.2008 Черноголовка Сообщений: 2631
03.07.2008 в 00:31
с трёхжильным кабелем PE не выполнить.
- Просмотр профиля
- Личное сообщение
Регистрация: 25.05.2006 Москва Сообщений: 33827
03.07.2008 в 00:42
dinamit007 написал :
с трёхжильным кабелем PE не выполнить.
- Просмотр профиля
- Личное сообщение
Регистрация: 14.06.2008 Новосибирск Сообщений: 121
03.07.2008 в 06:32
- Просмотр профиля
- Личное сообщение
Регистрация: 30.11.2007 Иркутск Сообщений: 131
03.07.2008 в 06:44
PE — защитный ноль, "земля" побишь. В Вашем случае его все равно взять негде, так как в коробку от щитка идёт двужильный кабель, а должен быть 3-жильный.
- Просмотр профиля
- Личное сообщение
Регистрация: 14.06.2008 Новосибирск Сообщений: 121
03.07.2008 в 07:19
У меня старенькый дом — заземления нет во всём доме.
- Просмотр профиля
- Личное сообщение
Регистрация: 03.03.2008 Сургут Сообщений: 290
03.07.2008 в 08:38
У меня так изготовлено — все нормально. От щитка в коробку идёт двужильный кабель. от коробки до выключателя трехжильный. По одной жиле фаза от щитка к выключателю, по двум другим фазы от выключателя к люстрам. Ноль от коробки сходу к люстрам. Единственное неудобство это несоответсвие скручиваемых цветов жил.
- Просмотр профиля
- Личное сообщение
Регистрация: 14.06.2008 Новосибирск Сообщений: 121
03.07.2008 в 11:02
А скажите какой лучше провод приобрести для галогенных лампочек по пиримитру будут висеть 8 шт. я лицезрел что обычно какой то мягенький белоснежный провод прокидывают без гофр.тр. И как лучше до них провести — просто от коробки кируть и петли в дырки вывести а позже разрезать и соединить?
- Просмотр профиля
- Личное сообщение
Регистрация: 14.06.2008 Новосибирск Сообщений: 121
03.07.2008 в 14:41
Помогите срочно. Купил провод ШВВП 2*0,75.
Можно ли на один таковой провод повешать 8 галогеновых лампочек. Либо это большая нагрузка?
Соединять желаю последовательно т.е. от коробки один провод идёт до первой лампочки, здесь скручиваются ещё один провод и идёт ко 2-ой лампочке и т.д.
Либо это большая нагрузка и нужно поделить на сегменты?
- Просмотр профиля
- Личное сообщение
Регистрация: 29.10.2005 Томск Сообщений: 9117
03.07.2008 в 15:03
mailmoney написал :
Помогите срочно. Купил провод ШВВП 2*0,75.
Это шнур, предназначен дляподключения переносных электроприборов. По ПУЭ проводка сечением меньше 1,5кв.мм запрещена.
mailmoney написал :
Можно ли на один таковой провод повешать 8 галогеновых лампочек.
mailmoney написал :
Соединять желаю последовательно т.е. от коробки один провод идёт до первой лампочки, здесь скручиваются ещё один провод и идёт ко 2-ой лампочке и т.д.
Это именуется параллельно.
- Просмотр профиля
- Личное сообщение
Регистрация: 07.04.2008 Москва Сообщений: 386
03.07.2008 в 15:36
Ндяя. Все как-то не очень верно
А у вас например, галогенки в чем висеть будут — в гипсокартоне, либо (не дай боже) в железном навесном потолке?
Вообще-то если вы уже много провода приобрели, и поменять его поздно — то лучше хотя-бы на пару отдельных ветвей это дело поделить.
- Просмотр профиля
- Личное сообщение
Регистрация: 25.05.2006 Москва Сообщений: 33827
03.07.2008 в 16:10
mailmoney написал :
Купил провод ШВВП 2*0,75.
Можно ли на один таковой провод повешать 8 галогеновых лампочек. Либо это большая нагрузка?
Как можно выяснить о величине нагрузки, не зная ни мощности ваших галогенок, ни их напряжение.
- Просмотр профиля
- Личное сообщение
Регистрация: 14.06.2008 Новосибирск Сообщений: 121
03.07.2008 в 17:43
Лампочки я ещё не купил. Висеть будут в гипсокартоне. Напряжение 220.
Либо лучше тогда тянуть трёхжильный толстый на 2,5 мм (если воспрещает ПУЭ)?
Я не имел опыта в утановке таких лампочек, и думаю там слабое крепление и провод 2,5 может сломать его.
И вообщем ремонт 1-ый раз делаю.
- Просмотр профиля
- Личное сообщение
Регистрация: 25.05.2006 Москва Сообщений: 33827
03.07.2008 в 18:13
Думаю, что при таком напряжении не будет не малым криманалом, если и свой ШВВП проложите — не выбрасывать же. И, если отыщите у себя, рекомендую пользоваться для подключения клеммами WAGO 222 серии на 3 жилы. Автомат тоже лучше поставить менее 6А.
А в другой раз идите от оборотного. Поначалу покупаете либо определяетесь с нагрузкой, выбираете под ее мощность сечение кабеля, а уже под сечение кабеля определяетесь с защитой.
- Просмотр профиля
- Личное сообщение
Регистрация: 14.06.2008 Новосибирск Сообщений: 121
03.07.2008 в 18:38
Кабель к автоматом пойдёт 3 мм. на розетки тоже 3мм. на люстру у меня 2,5 и на выключатель 2,5.
Зашёл в магазин сейчас и спросил провод для того дабы подклить лампочки галогеновые. Торговец произнес вот этот кабель очень удачный мягенький.
Я ещё не проложил его. Так что могу и 2,5 провод проложить. Только он мне кажется очевидно не уклюжим.
WAGO 222 — это для чего? В коробке соединять провода?
Ещё издавна желал спросить может посоветуете коробку распределительную под трубки 16 мм. Колличество подводимых трубок = 6.
- Просмотр профиля
- Личное сообщение
Регистрация: 07.05.2008 Днепропетровск Сообщений: 1148
03.07.2008 в 18:55
при этом тут это.
azus6 написал :
Нельзя. Подводить к люстре 1 фазу и 2 нуля—нельзя. Нужно 2 фазы и 1 ноль.Из распредкоробки ноль заводиться в осветительный прибор впрямую, фаза—только через выключатель.
К выключателю должны приходить 3 провода—-1 питающая фаза и 2 отходящих на осветительный прибор.
mailmoney написал :
Можно либо нет одну жилу фазу с 220, а две другие жилы уже распределить на люстру и на лампочки?
Человек просто спросил о том, можно ли после выключателя две разрываемые выходящие фазы на различные осветительные приборы пустить!
- Просмотр профиля
- Личное сообщение
Регистрация: 25.05.2006 Москва Сообщений: 33827
03.07.2008 в 19:18
mailmoney написал :
Кабель к автоматом пойдёт 3 мм. на розетки тоже 3мм.
Такового индустрия не выпускает.
mailmoney написал :
на люстру у меня 2,5 и на выключатель 2,5.
Это уже очевидный перебор.
mailmoney написал :
Торговец произнес вот этот кабель очень удачный мягенький.
А вы спать на нем собрались, что помягче выбирали? Подобные вещи нужно не у продавцов спрашивать, а у профессионалов.
mailmoney написал :
WAGO 222 — это для чего? В коробке соединять провода?
Где вы собираетесь эти коробки устанавливать? За навесным потолком? А позже можете в эти коробки залезть?
mailmoney написал :
Соединять желаю последовательно т.е. от коробки один провод идёт до первой лампочки, здесь скручиваются ещё один провод и идёт ко 2-ой лампочке и т.д.
Дабы вы больше не упоминали это похабное слово "скручиваются", я для вас и посоветовал 222 серию.
Установка двухклавишного выключателя. Подробная схема
Схема подключения двухклавишного выключателя может вызвать трудности у неподготовленных людей. По сути все просто. Установка двухклавишного выключателя практически ничем не отличается от обыденного одноклавишного, не считая некоторых аспектов. Убедиться в этом вы сможете ознакомившись с детализированным управлением всех шагов, представленных в данной статье. Придерживаясь его, вы без усилий можете не только лишь разобраться в схеме, но и выполнить самостоятельное подключение выключателей к электросети.
Последовательность монтажа выключателя
Рассматривая данный вопрос, необходимо прежде всего уделить внимание распределительной коробке. Это то место, где располагают соединения проводов, разделяющие проводку на отдельные магистрали. Обычно, для освещения прокладывается отдельная линия, и соединение проводов данной полосы в распределительной коробке нужно для монтажа двухклавишного выключателя.

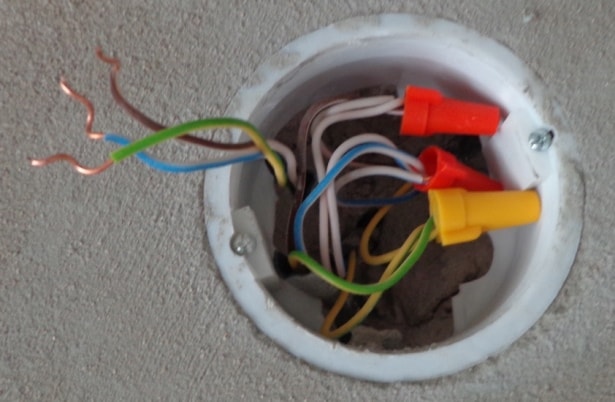

| На рисунке справа представлена распределительная коробка. Провод, входящий в нее с права (или с лева — зависимо от определенной схемы) — относится к электрической цепи, отвечающей за освещение. В распределительной коробке он разрывается для монтажа выключателя, осветительного устройства и последующего соединения с рассмотренной цепью (в этом случае провод слева продолжает цепь к другим точкам монтажа осветительных устройств). |  |
Многие осветительные приборы имеют в собственной конструкции заземляющий контакт. Потому при монтаже проводки вы сможете применять провода с 3-мя жилами, одна из которых будет применена для заземления. В нашем примере будем рассматривать схему с заземлением.

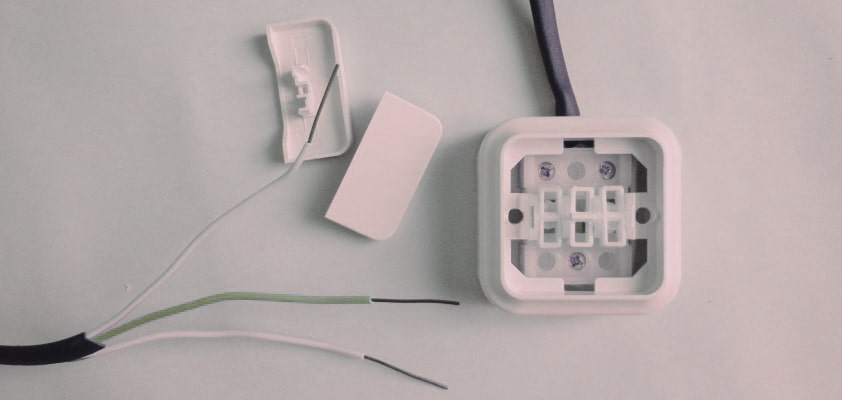

Следующий шаг при монтаже двухклавишного выключателя — прокладка трехжильного провода от распределительной коробки к месту установки выключателя. Зависимо от материала стенок, провод может быть проложен в штробе либо в коробе ПВХ.
Сейчас можно жилы провода соединить с двухклавишным выключателем. Для этого поворачиваем механизм выключателя задней стороной. Как видно, на ней изображена схема подключения определенного выключателя. Обычно, такая схема есть на всех устройствах управления освещением, где «L» — подходящая фаза, а две стрелки понизу фазы отходящие. Другими словами ординарными словами, мы подводим к выключателю фазный провод (обычно применяют белоснежный провод). Он является общим для 2-ух линий (кнопок выключателя), где с помощью механизма разрывается, а при включении кнопок выключателя — соединяется с определенным светильником.
Осталось только верно соединить провода в распределительной коробке. Для этого:
- Соединяем совместно жилы заземления от 2-ух осветительных приборов, от входящего и выходящего из распределительной коробки проводов.
- Соединяем совместно нулевые жилы от 2-ух осветительных приборов, от входящего и выходящего из распределительной коробки проводов.
- Соединяем совместно фазные жилы от провода идущего к выключателю (в данном примере — белоснежная жила), входящего и выходящего из распределительной коробки проводов.
- Соединяем вкупе одну фазную жилу от провода идущего к выключателю (в данном примере — голубая жила) с фазной жилой 1-го из осветительных приборов. Аналогично поступаем со 2-ой жилой (желтоватая) и светильником.
Схема подключения

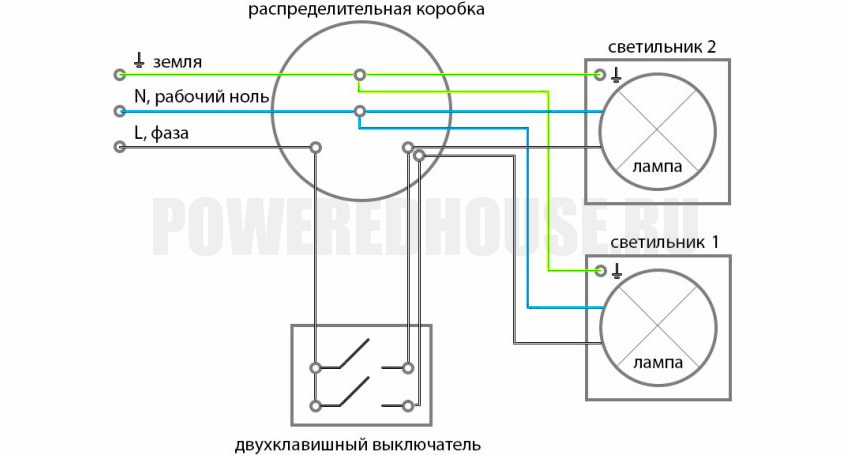

Для наглядности, ниже приведен набросок — схема подключения двухклавишного выключателя к двум заземленным источникам света (при отсутствии заземления в определенной схеме — заместо трехжильных проводов можно применять двужильные).
Схема подключения двухклавишного выключателя
Согласно правилам ПУЭ в распределительной коробке разрешено делать клеммные соединения, соединения с внедрением соединительных изолирующих зажимов СИЗ и соединения проводов сваркой.
