Реле термическое устанавливается для недопущения воздействия на электродвигатели от значимых и длительных токовых перегрузок, образующихся при обрыве одной из фаз или перегрузки вала. Также с помощью ТР осуществляется защита обмотки от последующего повреждения после междувиткового замыкания. Читайте также статью ⇒ Реле напряжения.
Что такое термическое реле?
Реле именуется термическим из-за его принципа деяния, почти во всем подобного на механизм работы выключателя-автомата, в каком биметаллические пластинки, нагретые электротоком, делают разрыв цепи и давят на механизм спуска.
Так как термическое реле в схемах нужна подключать за магнитным пускателем, отсутствует необходимость дублирования функции контактора после размыкания цепей в аварийных случаях. Выбор в пользу таковой защиты позволяет достигнуть значимой экономии материала для силовых контактных групп. Ведь еще проще коммутировать малые токи единой управляющей цепи, чем разрывать сходу три контакта под высочайшей токовой нагрузкой.
Совет №1: При подключении устройства следует держать в голове, что термическим реле силовые цепи не разрываются впрямую, им подается управляющий сигнал при повышении нагрузок.
Обычно в конструкции термических реле предвидено наличие 2-ух контактов:
- нормально замкнутого;
- разомкнутого в обычном положении.
После сработки реле оба этих контакта сразу изменяют сове положение.
Устройство и виды

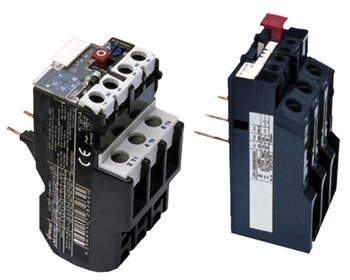

Реле термические выпускаются нескольких типов, для каждого из них свойственны свои конструктивные особенности и область применения. Основными типами являются следующие реле:
РТЛ представляют собой 3-х фазные устройства, созданные для защиты электродвигателей от перегрузок, заклинивания ротора, длительного запуска, фазного перекоса. Устройства ставятся на клеммные контакты пускателя ПМЛ. Могут без помощи других работать как защитный устройство с клеммами типа КРЛ.
Реле типа РТТ — также трехфазное устройство, обеспечивающее защиту короткозамкнутых движков от затяжных пусков, заклинивания, токовых перегрузок, других, более небезопасных аварийных ситуаций. Благодаря особенностям конструкции реле крепятся к корпусу магнитных пускателей типов ПМА и ПМЕ, также в качестве отдельного устройства на специальной панели.
Трехфазные реле РТИ применяются для защиты электромотора от перегрузок, перекосов фаз, стопорения и других томных режимов функционирования. Крепятся к корпусу пускателей КМТ и КМИ.
ТРН — термический 2-х фазное реле, средством которого осуществляется контроль за запуском и работой устройств. Оснащается механизмом ручного возврата клемм в первоначальное положение, при всем этом температура среды на эффективность функционирования реле не оказывает влияние.

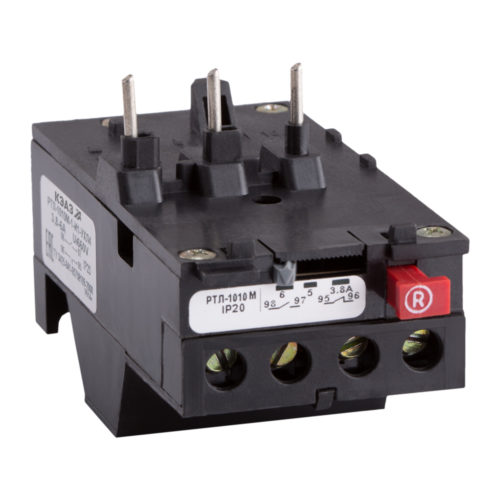

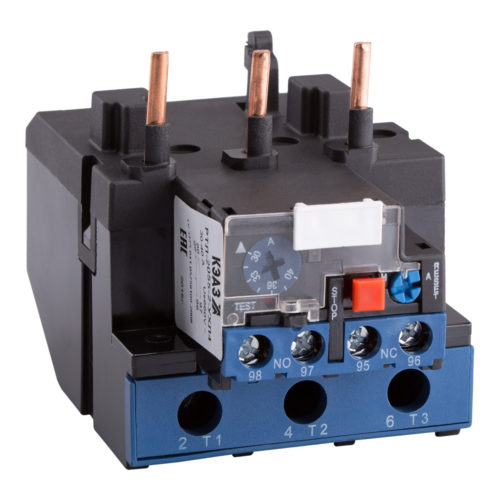

Реле перезагрузки термическое РТЛ с уровнем защиты IP20 на номинальный ток 100А

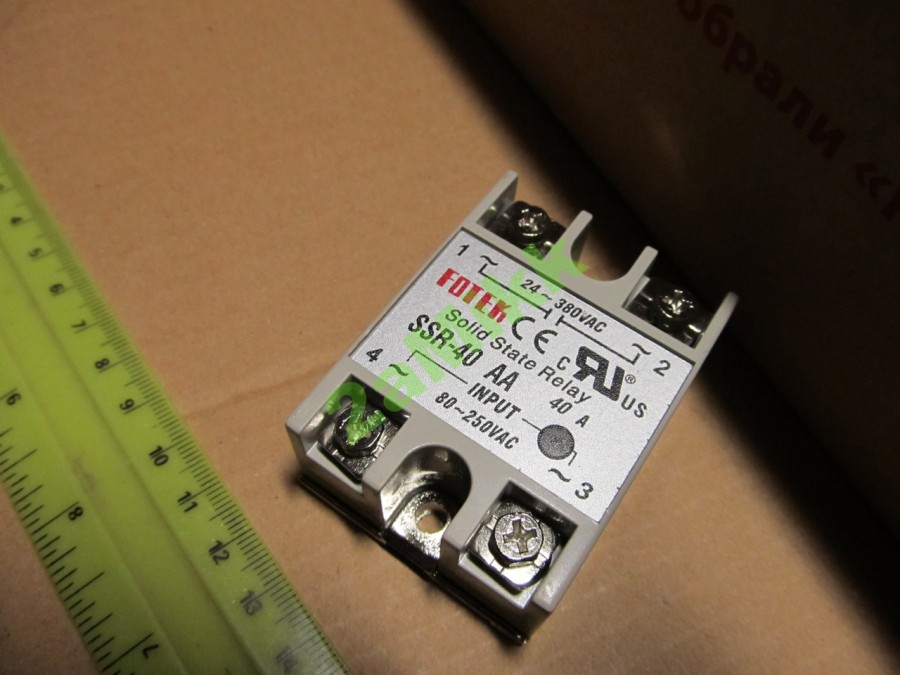

Твердотельные реле — 3-х фазные устройства, конструкция которого не предугадывает наличия подвижных частей. Реле также не восприимчивы к воздействию окружающей среды, используются в местах с риском разрыва.
В реле типа РТК контроль температуры осуществляется средством щупа, расположенного в корпусе устройства.
Термореле типа РТЭ состоит из проводника, сделанного из специального сплава. При достижении температуры порового значения проводник плавится, тем разрывая цепь. Встраивается в конструкцию электромотора. Читайте также статью ⇒Как работает реле контроля напряжения?
Как избрать реле по чертам?
При подборе реле следует вначале разобраться в его главных параметрах:
- значению номинального тока;
- спектра регулирования тока сработки;
- сетевого напряжения;
- тип и количество клемм;
- расчетной мощности подключаемого устройства;
- малой границы сработки;
- класса устройства;
- реакции на фазный перекос.
Номинальный ток реле должен быть схожим обозначенному на электромоторе, к которому устройство будет подсоединяться. Величину тока мотора можно узреть на планке, размещенной на его крышке либо корпусе.
Сетевое напряжение для реле должно быть равным значению сети, в какой оно будет размещаться — 220 или 380/400 В. Также значение имеет тип и число клемм, так как в контакторах разных типов реализованы разные методы подсоединения.
Реле также должно выдерживать мощность электромотора для недопущения неверной сработки. Для движков трехфазных следует подбирать реле, обеспечивающее дополнительную защиту от фазного перекоса.
Особенности подключения
Обычно установка термического реле осуществляется совместно с магнитным пускателем, выполняющим соединение и пуск электродвигателя. Выпускаются также и устройства, устанавливающиеся как самостоятельный устройство на DIN-рейке или на монтажной панели — ТРН либо РТТ.
Если у реле ТРН находится только пара входящих подключений, фаз в нем все равно три. Отключенный фазный провод выходит с пускателя к движку, минуя устройство. Изменение тока в электромоторе происходит пропорционально во всех фазах, поэтому довольно делать контроль только за 2-мя из них.

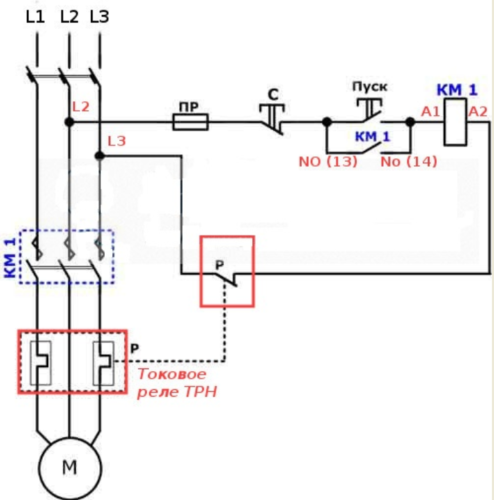

Магнитный пускатель с термическим реле ТРН с 2-мя входящими подключениями
Устройства снабжаются 2-мя группами клемм в нормально открытой и нормально замкнутой группах.

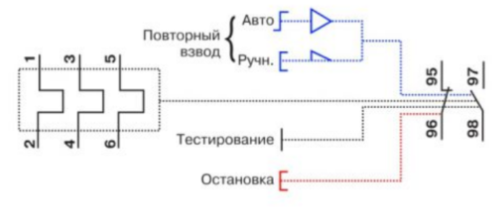

Структурная схема подключения термического реле согласно требований ГОСТ с обозначениями
Ниже представлена схема управления, отключающая мотор от сети при появлении нештатной ситуации от обрыва фазы или перегрузки. Вращение мотора осуществляется в одну сторону, управление включением осуществляется с 1-го места средством кнопок Запуск и СТОП.
Включение реле в 3-х фазную сеть, управление осуществляется через кнопки Стоп и Старт
Автомат подключен и к верхним контактом поступает напряжение. После нажима кнопки Запуск происходит подключение катушки пускателя А1 и А2 к сети L1 и L2. В представленной схеме установлен пускатель, катушка которого рассчитана на 380 В.
При включении пускателя катушкой происходит замыкание дополнительных контактов 13 и 14. Кнопку Запуск сейчас можно отпустить, но контактор остается включенным. Такая схема получила название «Пуск с самоподхватом».
Для отключения электромотора от сети необходимо обесточить катушку. Проследив на представленной схеме направление течения тока, можно увидеть, что отключение произойдет при нажиме кнопки СТОП или размыкании клемм термического реле (на схеме устройство обозначен прямоугольником красного цвета).
Таким макаром, при появлении нештатной ситуации при сработке реле разрывается цепь, пускатель снимается с самоподхвата, обесточивая при всем этом электромотор. Перед повторным запуском после сработки нужно выполнить осмотр механизма для выявления обстоятельств внепланового отключения и не включать вновь до их устранения.
Часто предпосылкой сработки служит завышенная температура наружного воздуха — таковой момент также следует учитывать при настройке устройств и их эксплуатации.
Совет№2: В домашних хозяйствах область применения термических реле не ограничивается только станками и другими механизмами собственного производства. Не излишним было бы использовать устройства для установки в системах, контролирующих ток в насосах отопительной системы.
Работа циркуляционного агрегата осуществляется очень специфичная. Дело в том, что на улитке и лопастях с течением времени возникает известковый налет, служащий одной из обстоятельств заклинивания и выхода из строя электродвигателя. Применяя приведенные схемы подключения можно своими силами собрать контролирующий блок и блок защиты. В питающей цепи довольно выставить номинал термического реле и подключить контакты.

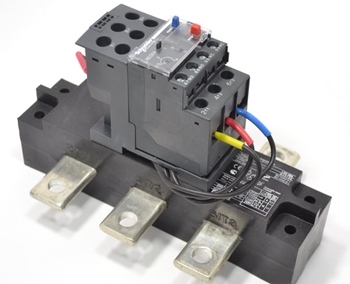

Кроме этого, более увлекательна схема подсоединения термического реле средством токовых трансформаторов, созданная для использования при подключении массивных движков, к примеру, поливочных систем больших фермерских хозяйств. При добавлении в питающую цепь трансформатор следует подразумевать параметр трансформации, равный, к примеру, 60/5. Этот параметр значит, что при поступлении через первичную обмотку тока в 60 А, на вторичной обмотке его величина будет равна 5 А. Внедрение таковой схемы дозволит уменьшить расходы на приобретение девайсов без понижения эксплуатационных черт. Читайте также статью ⇒ Подключение указательное реле.

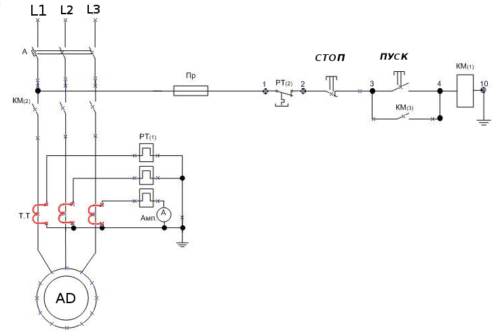

Схема, с помощью которой осуществляется контроль работы средством трансформаторов тока
Красным цветом на схеме указаны трансформаторы тока, подключающиеся к амперметру и реле контроля, для зрительного представления о проходящих в цепи процессов. Подключение трансформатора осуществляется по схеме «звездочка» с одной общей точкой.
Обзор моделей
В таблице приведен лаконичный сравнительный обзор моделей термических реле с указанием главных характеристик и примерной цены.
Термическое реле: схема подключения, механизм работы, предназначение
Термические реле – это электрические устройства, главным предназначением которых является защита мотора от лишней нагрузки и, как следствие, перегрузки системы в целом. На сегодня более распространенными являются следующие типы термических реле: ТРН, РТИ, РТТ и РТЛ. Необходимость использования термических реле обоснована тем, что долговечность любого оборудования впрямую находится в зависимости от того, как нередко оно бывает перегружено. Так, при постоянном превышении номинального напряжения происходит нагрев оборудования, что приводит к старению изоляции и, как следствие понижает эксплуатационный срок установок.
Схема подключения термического реле
Схемы подключения электродвигателей, в которые включено термическое реле, могут значительно отличаться между собой, зависимо от технической необходимости и наличия разных устройств. Все же, в каждой из схем термическое реле непременно должно подключаться последовательно с катушкой пускателя. Это обеспечивает надежную защиту от перегрузок оборудования. Так, при превышении определенного уровня потребляемого движком тока термическое реле размыкает цепь, тем отключая магнитный пускатель и сам мотор от источника электропитания.
Механизм работы термического реле
На сегодня самую большую популярность заполучили термические реле, чье действие основано на использовании параметров биметаллических пластинок. Для производства биметаллических пластинок в таких реле применяют, обычно, инвар и хромоникелевую сталь. Сами пластинки между собой прочно соединяются средством сварки либо же проката. Так как одна из пластинок обладает огромным коэффициентом расширения при нагревании, а другая наименьшим, то в случае воздействия на них высочайшей температуры (к примеру, при прохождении тока через металл), происходит извив пластинки в ту сторону, где размещается материал с наименьшим коэффициентом расширения.
Какое освещение Вы предпочитаете
Встроенное Люстра
Таким макаром, при определенном уровне нагревания биметаллическая пластинка прогибается и оказывает воздействие на систему контактов реле, что приводит к его срабатыванию и размыканию электрической цепи. Также стоит отметить, что в итоге низкой скорости процесса прогиба пластинки она не может отлично гасить дугу, которая появляется в случае размыкания электрической цепи. Для того дабы решить данную делему, нужно ускорить воздействие пластинки на контакт. Вот поэтому на большинстве современных реле предусмотрены также ускоряющие устройства, которые позволяют отлично порвать цепь в малые сроки.
Виды термических реле (РТТ, РТЛ, ТРН, РТИ)
Термические реле РТТ используются в тех случаях, когда нужна обеспечить эффективную защиту трехфазных асинхронных движков от перегрузок, продолжительность которых превосходит допустимую (которые могут появиться, к примеру, при выпадении одной из фаз). Обычно, они являются комплектующими частями в управляющих схемах электроприводов и в магнитных пускателях.
Термические реле РТЛ применяются в тех случаях, когда нужна защитить от перегрузок по длительности, также о несимметричности тока, к примеру, при выпадении одной из фаз. Этот тип реле может устанавливаться как на пускателях, так и раздельно, при наличии клеммников.
Двухфазное термическое реле ТРН применяется, обычно, на магнитных пускателях в асинхронных движках. Его особенностью является возможность применения в сетях неизменного тока.
Термическое реле РТИ делает те же функции, что и описанные выше, также обеспечивает защиту от затянутого запуска. Данный тип реле обладает своим потреблением энергии, потому дополнительно при его использовании рекомендуется устанавливать предохранители.
