Здрасти, почетаемые читатели веб-сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем. В первой части статьи мы с Вами познакомились с устройством, предназначением и работой магнитного пускателя, а сейчас разглядим его электрическую схему подключения.
Но до того как собирать схему, давайте создадим маленькое отступление и познакомимся с одним принципиальным элементом схемы управления работой магнитного пускателя – кнопка.
Как Вы уже додумались клавишами «Пуск», «Стоп», «Вперед», «Назад» осуществляется дистанционное управление магнитным пускателем, а означает и нагрузкой, которую он коммутирует. Управляющие кнопки выпускают 2-ух видов: с размыкающим и замыкающим контактом.
Кнопка «Стоп».
Кнопку «Стоп» просто отличить по красному цвету.
В кнопке применяется размыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.
В исходном положении, когда кнопка не нажата, подвижный контакт кнопки поддавливается снизу пружиной и собой замыкает два недвижных контакта, соединяя их между собой. И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток.
Когда же нужно разомкнуть цепь — кнопку жмут, подвижный контакт отходит от недвижных контактов и цепь размыкается.
При отпускании кнопка снова ворачивается в начальное положение пружиной, поддавливающей подвижный контакт, и он снова замыкает собой оба недвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.
Кнопка «Пуск».
Обычно, кнопку «Пуск» раскрашивают в черный либо зеленоватый цвета.
В кнопке применяется замыкающий (нормально разомкнутый) контакт, при замыкании которого через кнопку начинает перейти электрический ток.
Кнопка «Пуск» устроена так же, как и кнопка «Стоп», и отличается едва тем, что в исходном положении ее подвижный контакт не замыкает недвижные контакты — другими словами всегда находится в не замкнутом состоянии. В левой части рисунка видно, что подвижный контакт не замкнут и пружиной поддавливается ввысь.
При нажатии на кнопку подвижный контакт опускается и замыкает оба недвижных контакта. Когда же кнопка отпускается, то ее подвижный контакт под действием пружины ворачивается в начальное верхнее положение и контакты размыкаются.
Схемы подключения магнитного пускателя.

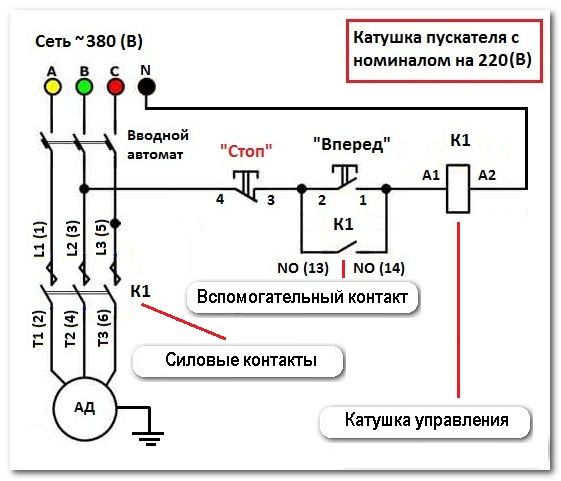

1-ая, традиционная схема, создана для обыденного запуска электродвигателя: кнопку «Пуск» нажали – мотор включился, кнопку «Стоп» нажали – мотор отключился. При этом заместо мотора Вы сможете подключать всякую нагрузку, к примеру, мощнейший ТЭН.
Для удобства осознания схема разбита на две части: силовая часть и цепи управления.
Силовая часть запитывается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В силовую часть заходит: трехполюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный эл. мотор М.
Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, включенный параллельно кнопке «Пуск».
При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» идёт на контакт №3 кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих 2-ух контактах. Схема готова к работе.
При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение возникает на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на эл. мотор. Мотор начинает крутиться.
Вы сможете отпустить кнопку «Пуск» и мотор не отключится, так как с внедрением вспомогательного контакта пускателя 13НО-14НО, присоединенного параллельно кнопке «Пуск», реализован самоподхват.
Выходит так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО. На нижнем рисунке стрелкой показано движение фазы «А».
А если не будет самоподхвата, придется всегда держать нажатой кнопку «Пуск» пока будет работать эл. мотор либо неважно какая другая нагрузка, питающаяся от магнитного пускателя.
Дабы отключить эл. мотор довольно надавить кнопку «Стоп»: цепь разорвется, управляющее напряжение закончит поступать на катушку пускателя, возвратимая пружина возвратит сердечник с силовыми контактами в начальное положение, силовые контакты разомкнутся и отключат мотор от трехфазного питающего напряжения.
А сейчас разглядим монтажную схему цепи управления пускателем.
Тут все фактически так же, как и на принципной схеме, за маленьким исключением реализации самоподхвата.
Дабы не тянуть излишний провод на кнопку «Пуск», ставится перемычка между выводом катушки и одним из ближних вспомогательных контактов: в этом случае это «А2» и «14НО». А уже с обратного вспомогательного контакта провод тянется конкретно на контакт №3 кнопки «Пуск».
Ну вот, мы с Вами и разобрали ординарную традиционную схему подключения магнитного пускателя. Также на одном пускателе можно собрать схему автоматического ввода резерва (АВР), которая создана для обеспечения бесперебойного электроснабжения потребителей электроэнергией.
Ну а если остались вопросы либо сомнения по работе пускателя, то поглядите видеоклип, из которого Вы дополнительно подчерпнете подходящую информацию.
Такая схема будет мало труднее этой, так как в ней будут задействованы два магнитных пускателя и три кнопки и именуется эта схема реверсивной. С помощью таковой схемы можно будет, к примеру, крутить мотор на лево – на право, подымать и опускать лебедку.
Схема подключения магнитного пускателя
Магнитные пускатели, также контакторы, предназначаются для управления работой электродвигателей и других электрических устройств. Они рассчитаны на нередкое включение/выключение схожих устройств. Могут работать, как в однофазовых, так и в 3-х фазных цепях переменного тока, также в цепях неизменного тока.
Чем отличаются пускатели от контакторов
Назначение этих видов устройств фактически однообразное, но разница все таки имеется. Механизм работы этих устройств также однообразный, так как их работа базирована на механизме работы электрического магнита. Рассчитаны они для работы в цепях неизменного тока, с напряжением до 440V, также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:
- Рабочие (силовые) контакты, для управления работой нагрузки.
- Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.
Казалось бы, различия нет, но она есть и довольно значимая. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы созданы для коммутации электрических цепей с большенными токами, которые составляют сотки ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.

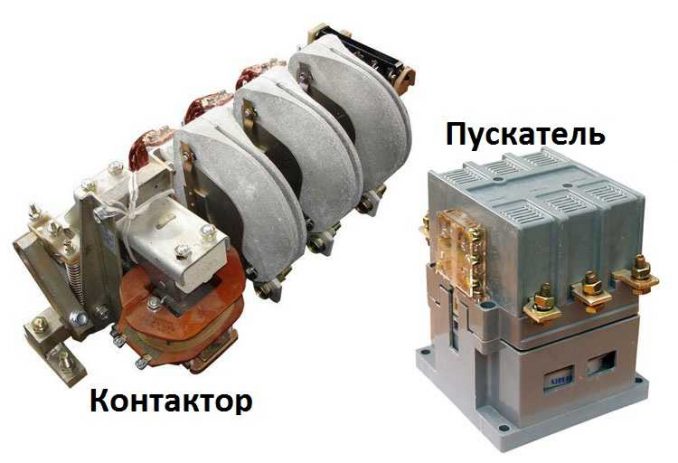

Внешний облик не всегда так сильно отличается, но бывает и так
Не считая этого, пускатели выпускаются в корпусах из крепкой пластмассы, а контакторы корпусов не имеют (почти всегда), потому их установка просит защищенных мест, вроде боксов, вход в которые не вероятен для сторонних лиц, не считая обслуживающего персонала. Не считая этого, контакторы должны быть защищены от воды, пыли и грязищи.
Пускатели в главном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные многофункциональные способности довольно универсальные, потому пускатели применяются для управления работой разных устройств, находящихся на значимом удалении.
Так как их механизм работы фактически не отличается, то часто пускатели именуют «малогабаритными контакторами». В главном это можно повстречать в прайс-листах, хотя ранее верно разграничивались контакторы и пускатели. Обычно, даже электрики и те больше работали с пускателями.
Механизм работы и устройство
Очень принципиально осознать, на чем основан механизм работы пускателей, также как они устроены, дабы лучше осознавать схему подключения.
Базу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и недвижной части. Магнитопровод отличается «Ш» — образной формой, при всем этом он вроде бы разрезан по середине и установлен «ногами» друг против друга.

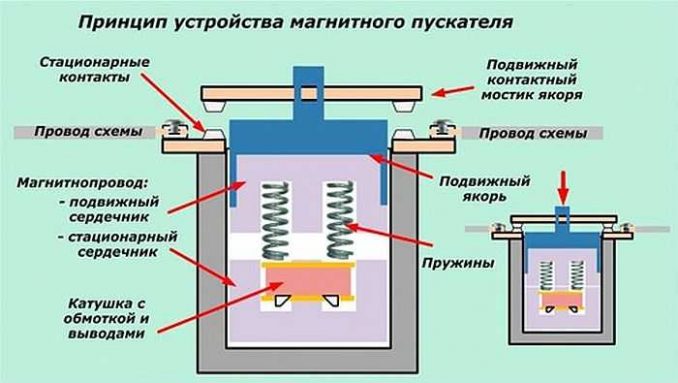

Устройство магнитного пускателя
Обычно, нижняя часть является недвижной и накрепко закреплена на корпусе. Высшая часть является подвижной и установлена на пружинах, которые автоматом отключают пускатель, если на катушке отсутствует рабочее напряжение. Необходимо подчеркнуть, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки просто изменяются, потому пускатели довольно ремонтопригодные и более слабеньким звеном является конкретно катушка. Не считая этого, у пускателя имеются также подвижные и недвижные контакты, как силовые, так и управляющие. Подвижные контакты размещаются на подвижной части магнитного пускателя.
Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет деяния пружины. Когда нажимается кнопка «Пуск» на катушке возникает напряжение. В итоге подвижная часть сердечника притягивается, а вкупе с ней и подвижные контакты. Соединяясь с недвижными контактами, появляется электрическая цепь, в итоге чего на управляющем устройстве (электродвигателе) возникает рабочее напряжение: мотор запускается. Это можно узреть на картинке ниже.

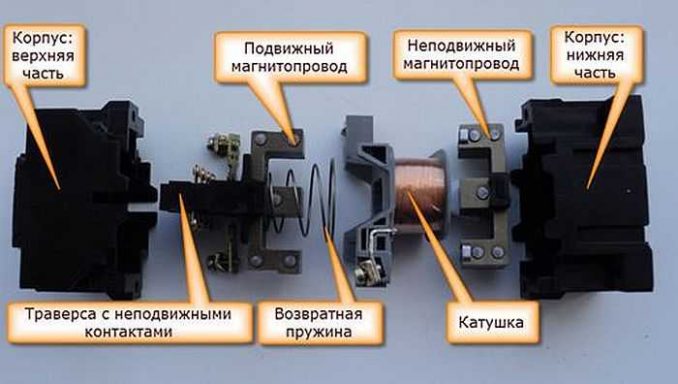

Так смотрится в разобранном виде
Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет деяния пружины, ворачивается в начальное состояние. Контакты размыкаются, электрическая цепь теряется, как и напряжение на электродвигателе: электрический мотор останавливается. Электромагнит срабатывает, как от неизменного, так и от переменного напряжения, главное, дабы катушка была рассчитана на рабочее напряжение.
Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при всем этом последние более распространенные и более нужные.
Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя применяется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их выполнение может быть разным: в едином корпусе либо в отдельных корпусах.

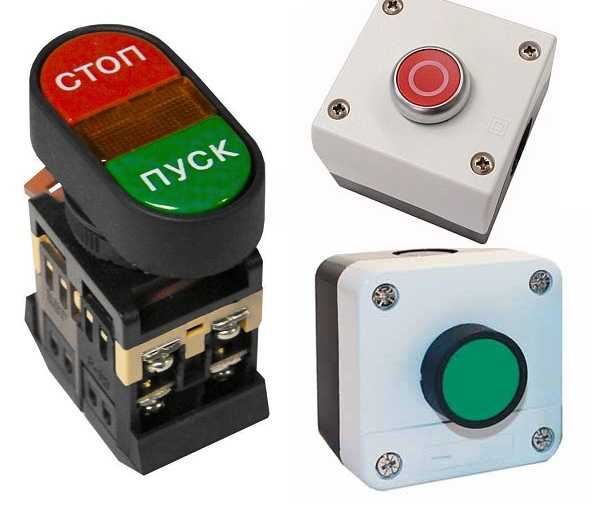

Кнопки могут быть в одном корпусе либо в различных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Не считая контактов, может находиться клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в железном корпусе для промышленных нужд, которые отличаются высочайшей ударопрочностью. Обычно, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V более обычное, потому имеет смысл начать ознакомление конкретно с этих схем, которых может быть несколько.
Напряжение 220 V подается конкретно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые размещаются в высшей части корпуса, что видно из фото.

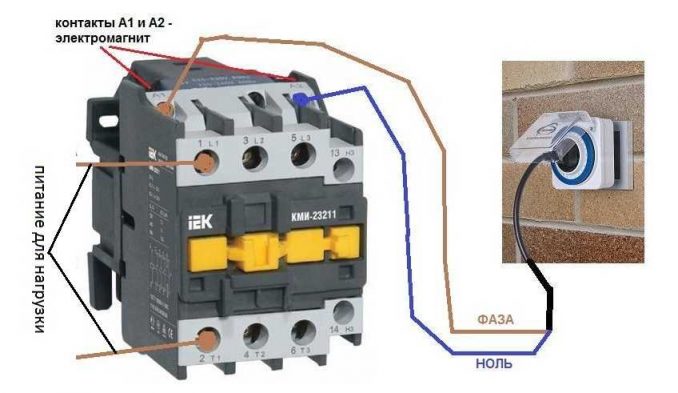

Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается рядовая вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
При помощи силовых контактов допустимо включать/отключать электрическую цепь на хоть какое напряжение, только бы оно не превышало допустимые характеристики, которые указываются в паспорте изделия. К примеру, на контакты можно подать напряжение аккума (12 V), при помощи которого будет управляться нагрузка с рабочим напряжением 12 V.
Необходимо подчеркнуть, что непринципиально, на какие контакты подается управляющее однофазовое напряжение, в виде «нуля» и «фазы». В этом случае, провода с контактов А1 и А2 можно поменять местами, что никак не воздействует на работу всего устройства.
Полностью естественно, что схожая схема включения применяется очень изредка, так как просит прямой подачи напряжения на катушку магнитного пускателя. При всем этом существует масса вариантов включения, с применением реле времени либо сумеречного датчика, подключив к силовым контактам к примеру, уличное освещение. Главное, дабы «фаза» и «ноль» находились вблизи.
Внедрение кнопок «Пуск» и «Стоп»
В главном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с вблизи проблем. Прежде всего это связано с особенностями работы электродвигателей, которые часто находятся на значимом удалении. Кнопки врубаются в цепь катушки последовательно, как на рисунке ниже.

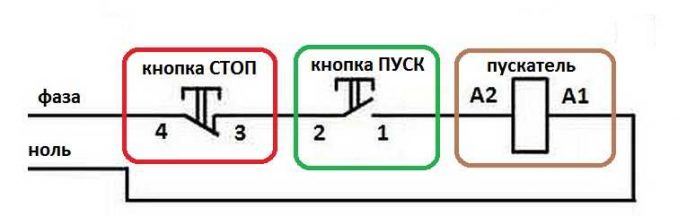

Схема включения магнитного пускателя с клавишами
Схожий метод характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до того времени, пока будет нажата кнопка «Пуск», что очень неловко. В связи с этим, в схему врубаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, потому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

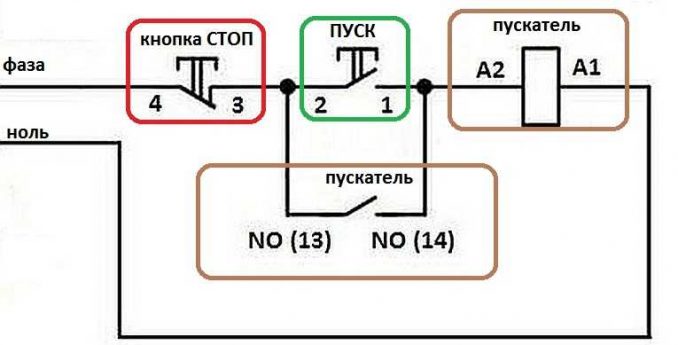

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только при помощи кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, к примеру, термическая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для мотора берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

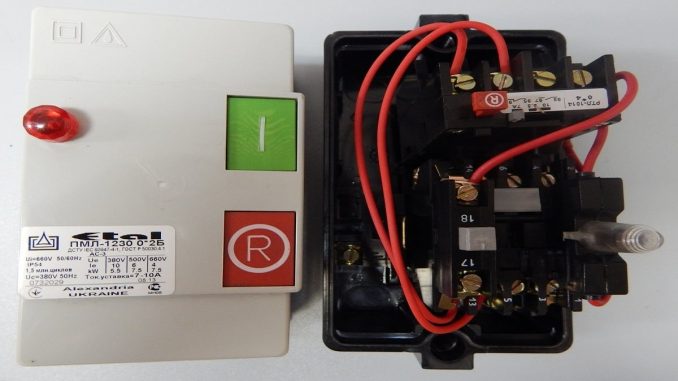

В этом видео тщательно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере применена кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный устройство, обыденную лампу накаливания, бытовой устройство и т.д., работающие от сети 220 V.
