Домашняя техника становится все более совершенной. На замену обыденным электрическим и газовым плитам приходят новые сложные приборы, отличающиеся высочайшей мощностью. Дабы обеспечить безопасность их эксплуатации, нужно верно избрать розетку для духового шкафа и варочной панели. Также следует ознакомиться и с особенностями подключения этого оборудования.
Виды устройств
Ни одна хозяйка не может обойтись без духовки. Современные духовые шкафы можно поделить на две группы, различия между которыми заключаются не только лишь в конструкции, но и в методах обеспечения питания. Таким макаром, при выборе модели духового шкафа необходимо держать в голове, что они бывают:
- Зависимыми.
- Независящими.
1-ый тип устройств в большинстве случаев устанавливается в особых нишах кухонной мебели. При всем этом духовой шкаф и варочная плита должны быть размещен друг над другом. Это связано с тем, что оба устройства объединены единой системой питания. Общая панель управления расположена на духовом шкафу.
Устройства независящего типа более комфортны в эксплуатации, так как могут устанавливаться независимо друг от друга в любом комфортном месте. При желании можно совсем отрешиться от варочной панели, если планируется внедрение мультиварки.
Установка и подключение
Установка отдельной розетки под духовой шкаф и варочную плиту дозволит неопасно эксплуатировать эти массивные электроприборы. Не считая этого при установке нужно соблюдать ряд требований.
Электрическая проводка
Дабы верно подключить духовой шкаф и варочную панель, нужно повышенное внимание уделить проводке. Это один из важных причин неопасной и грамотной эксплуатации такового массивного оборудования. Определяющими являются следующие причины:
- Проводники должны соединяться с распредкоробкой только через устройство УЗО.
- Если мощность устанавливаемого оборудования не превосходит 2,5 кВт, то его можно подсоединить к имеющейся электрической сети, отвечающей современным требованиям. Для более массивных устройств нужно вести отдельную магистраль.
- Подключение варочной панели и духового шкафа в неотклонимом порядке осуществляется с внедрением заземляющего проводника.
- Сечение провода должно составлять более 6 мм 2 . В таковой ситуации он сумеет выдержать нагрузку до 10 кВт. Если показатель мощности оборудования не превосходит 8 кВт, можно применять кабель сечением до 4 мм 2 .
- Рекомендуется устанавливать автоматический выключатель с классом защиты С32.
- Выбирая кабель, следует отдавать предпочтение ВВГнг или NYM.
- Номинальный параметр устройства УЗО должен на один пункт превосходить показатель автомата. К примеру, если применяется автоматический выключатель на 32 А, устройство защитного отключения должно быть рассчитано на 40 А.
Размещение духового шкафа
Перед установкой этого устройства нужно подобрать и оборудовать место для него. Для решения намеченной цели рекомендуется применять особые ниши в кухонной мебели. Также стоит направить внимание на несколько нужных советов:
- Поверхность, на которой будет установлено оборудование, должна быть ровненькой и не иметь перекосов. В неприятном случае тепло снутри рабочей камеры будет распределяться неравномерно, и духовой шкаф стремительно выйдет из строя.
- Между мебелью и устройством должны быть предусмотрены зазоры. Это дозволит избежать перегрева кухонной гарнитуры. Рекомендуемое расстояние между стенами мебели и шкафа составляет 5 см, а между задней крышкой и стеной — более 4 см. Также зазор между основанием устройства и дном ниши должен находиться в границах 8−10 см.
Подсоединение к электросети

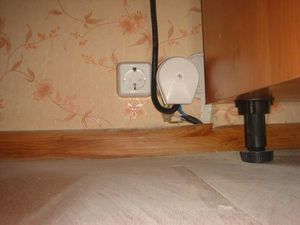

Если мощность бытового устройства составляет 3−3,5 кВт, то нужно устанавливать розетку на 16 А и автомат на 25 А. При использовании более массивных устройств, она должна быть рассчитана на 32 А. Для подачи питающего напряжения в 220 В предстоит применять проводник с 3-мя токоведущими жилами. Если оборудование подключается к сети в 380 В, то магистраль прокладывается при помощи кабеля с пятью жилами.
Во внутренней части вилки для духового шкафа находится 6 контактов. Три из них (с 1 по 3) соединяются перемычкой и к ним подключается фазный проводник.
Контакты 4 и 5 созданы для подсоединения нуля. Последняя клемма должна быть задействована для заземляющего проводника. Нужно увидеть, что розетка устанавливается на расстоянии в 15−30 см от пола.
Зависимо от типа электросети варочная панель и духовой шкаф могут подключаться по одной из 3-х схем. Но в домашних критериях в большинстве случаев используются только две. 1-ая создана для однофазовой проводки в 220 В. Конкретно она в большинстве случаев применяется в квартирах.
Контакты L1-L3 соединяются между собой перемычками и подключаются к фазному проводнику. Заземляющий провод направляется на подобающую клемму PE. Для подключения нуля применяются контакты N1 и N2.
Если нужно подключить к трехфазной сети на 380 В, то нулевой и заземляющий проводники подсоединяются аналогично однофазовой схеме. Фазные проводы подключаются к контактам L1- L3 без применения перемычек. Процесс монтажа и подсоединения устройств к электросети можно считать достаточно обычным. Но до проведения работ стоит пристально изучить входящую в набор поставки техно документацию.
Как расположить розетки на кухне: схемы + советы
Современные кухни обустроены огромным количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это малый список того, что есть практически в каждой семье. И для всех этих устройств нужно электричество. Дизайнер Ольга Кашпурова ведает, как распределить розетки хорошо.
Ольга Кашпурова
Дизайнер интерьера
Собственной страстью считает создание многофункционального, прекрасного и комфортного дома
"Как расположить розетки на кухне?" — один из самых фаворитных вопросов в моей практике. Дабы избежать ошибок, принципиально соблюдать последовательность действий и два правила.
Правило 1. Комфортное и правильное размещение розеток можно обмыслить только после того, как вы обусловились с кухонной композицией и понимаете габаритные размеры всех шифанеров и ящиков — высоту, ширину, глубину. На шаге проектирования кухни необходимо обусловиться и с техникой — уточнить детали подключения и советы по расположению электровыводов.
Правило 2. Принципиально держать в голове, что каждый бытовой устройство следует располагать на отдельный автомат в электрощитке. В неприятном случае можно утратить гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.
Для вас понадобится:
Розетка для холодильника
Для встроенного холодильника розетку лучше располагать в цоколе кухни — так она будет в доступе, и по мере надобности устройство можно отключить. Не следует располагать розетку за устройством — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно расположить розетку в примыкающем шкафчике. В данном случае высота розетки варьируется от 20 до 70 см от уровня незапятнанного пола и не дальше 10–20 см от самого холодильника.
Для раздельно стоящего холодильника допускается размещение розетки конкретно за ним. Но лучший вариант — 5–10 см от холодильника: розетка будет в неизменном доступе, и по мере надобности отключить холодильник его не придется двигать.
Розетки для варочной поверхности и духового шкафа

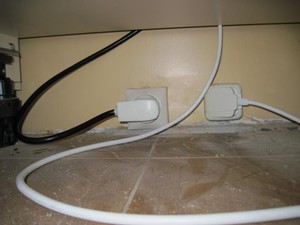

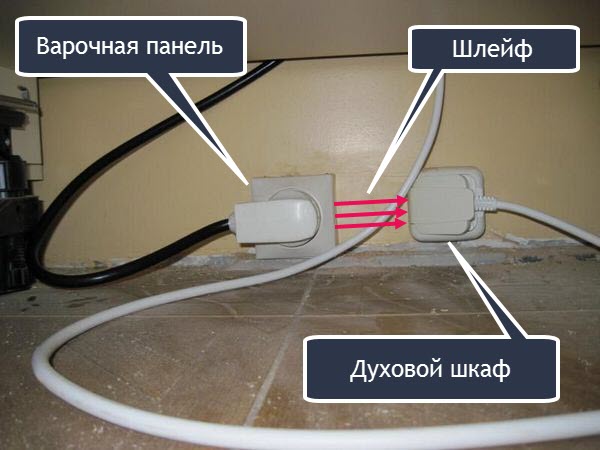

Если это не единый устройство — электрическая плита, варочная поверхность и духовой шкаф подключаются в различные розетки. Когда духовка размещена традиционным методом под варочной поверхностью, розетки располагают на высоте 10 см от уровня незапятнанного пола в цоколе кухни по центру каркаса либо в примыкающем шкафчике.
Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня незапятнанного пола, зависимо от нижних ящиков. Может быть также ее размещение и в цоколе кухни.
А вот размещение конкретно за духовым шкафом — неприемлимо. Есть большая возможность того, что вилка, включенная в розетку, будет мешать установке устройства.
Розетки для посудомоечной и стиральной машин
ПММ и СМ в большинстве случаев устанавливают вблизи с мойкой: это связано с удобством подачи воды. Сбалансированный вариант размещения розеток — конкретно под мойкой на высоте 15–25 см от уровня незапятнанного пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой — принципиально позаботиться об их влагозащите.
Розетка для микроволновой печи
Розетка для интегрированной СВЧ может размещаться в цоколе кухни ниже либо выше устройства или над кухней, если устройство встроен в верхний ярус шифанеров.
Для раздельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.
Розетка для вытяжки
Для интегрированных вытяжек розетку необходимо располагать снутри шкафа либо над кухней. Высота розетки находится в зависимости от высоты кухонных каркасов.
Розетку для подвесных, купольных вытяжек можно поменять на вывод и подключить устройство впрямую. Главное — учесть размеры и прохождение канала вентиляции — он не должен загораживать розетку либо вывод.
Розетка и выключатель для подсветки
А вот для подсветки нужна не только лишь розетка, но и выключатель. Наилучшее размещение выключателя — в группе с бытовыми розетками на фартуке.
Розетка также может размещаться над кухней либо снутри 1-го из подвесных шифанеров. Высота ее расположения находится в зависимости от высоты кухонной композиции и каркасов.
Совет INMYROOM: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стенок, не стоит мириться и брать розетки стандартного цвета — белоснежного, бежевого либо сероватого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы сможете сочетать сами: к примеру, зеленоватые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телека выполнить сероватой.
Розетки для маленькой домашней техники
Для подключения маленькой домашней техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество впрямую находится в зависимости от количества устройств. Проанализируйте, как будет происходить процесс готовки, какие приборы будут размещаться на столешнице повсевременно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для устройств неежедневного применения.
Лучшая высота для розеток на фартуке — 110 см от уровня незапятнанного пола, их отлично располагать группами по 3–4 штуки в единой рамке на расстоянии приблизительно 1–1,2 метра друг от друга. Принципиально держать в голове, что розетки не следует располагать в ближнем соседстве с мойкой и варочной поверхностью.
Розетки для телека, кондюка и девайсов
Если на кухне планируется телек и кондюк — похлопочите о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и иных девайсов тоже запланируйте место, к примеру, в зоне обеденного стола.
Также я советую запланировать розетку для подключения пылесоса либо паровой швабры. Ее можно расположить в неприметном месте над плинтусом.
Установка и подключение духового шкафа
На современных кухнях всё большей популярностью пользуются раздельные системы изготовления еды. Другими словами варочная панель раздельно, а духовой шкаф раздельно. Это связано с тем, что не только лишь проф повара, но и люди, умеющие отлично и смачно готовить предпочитают газовую варочную панель и электрический духовой шкаф.
Термонагревательные элементы электрического духового шкафа размещаются не только лишь снизу, но и на боковых стенах и даже сверху. У некоторых моделей имеются раздельные регуляторы температуры нагрева.
На фото изображён встраиваемый электрический духовой шкаф компании “Ariston” оснащённый конвектором. Конвектор — принципиальная принадлежность электрического духового шкафа.
Это вентилятор, который обеспечивает циркуляцию жаркого воздуха и равномерный нагрев готовящегося блюда. Потому при выборе духового шкафа следует направить внимание на наличие конвектора. Скорость вращения вентилятора так же регулируется.
Естественно, установка духового шкафа и его подключение требуют наличия определённых способностей и познания электротехнического монтажа.
Как установить интегрированный духовой шкаф
Естественно, если вы въехали в новейшую квартиру, то хорошим вариантом будет приобретение кухонного гарнитура, где и варочная панель и духовой шкаф уже установлены, а сборку и установка всего комплекта будут создавать спецы.
Ну, а если вы собрались сделать всё своими руками, то нужно придерживаться определённых правил. Сначала, нужно знать, что духовые шкафы бывают 2-ух модификаций:
- Независящие.
- Зависимые.
Независящий духовой шкаф можно расположить в любом комфортном вам месте. Он вполне автономен. Зависимый духовой шкаф электрически связан с варочной панелью. Некоторые органы управления находящиеся на панели духового шкафа, регулируют работу варочной панели. Потому зависимая встраиваемая техника продаётся в комплекте и устанавливается по традиционной схеме: сверху варочная панель, снизу духовой шкаф.
Это устраивает не всех и потому большей популярностью пользуются независящие духовые шкафы.

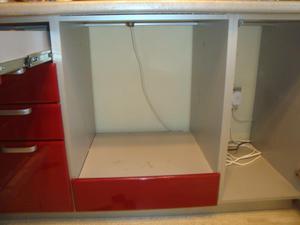

До того как устанавливать духовой шкаф нужно приготовить нишу для его установки. Нишу нужно держать под контролем строительным уровнем на отсутствие перекосов. Нельзя допускать перекос духового шкафа, так как это может привести к неравномерному рассредотачиванию тепла. Как следствие вероятный выход духового шкафа из строя.
Так как духовой шкаф во время работы с внешних поверхностей выделяет огромное количество тепла, между стенами ниши и шкафа должны быть зазоры, служащие для вентиляции. Между дном шкафа и полом ниши зазор должен составлять 85 – 95 мм. Зазор между боковыми стенами шкафа и ниши должен быть от 5.0 мм с каждой стороны. Вентиляционный зазор между задней стеной духовки и ниши должен быть более 40 мм.
В качестве примера, за эталон, можно применять следующий чертёж. Так как размеры электрических духовых шифанеров варьируются в очень широких границах, к монтажу каждой модели следует подходить персонально, с учётом размеров и конструктивных особенностей.
Как подключить электрический духовой шкаф
После того как духовой шкаф установлен можно приступать к подключению шкафа. Так как электрический духовой шкаф потребляет огромную мощность, то более ответственной и сложной задачей является прокладка медного 3-х жильного провода от силового щитка до розетки духового шкафа.
Это выполнить нужно, в этом случае, если дом довольно старенькый и внутренняя проводка выполнена дюралевым проводом. Если мощность духового шкафа составляет 3,0 – 3,5 кВт, то ток употребления будет более 16 ампер. В силовом щитке непременно ставится отдельный автомат на 25 ампер только для включения духового шкафа и от него в кабель-канале до кухонной розетки прокладывается провод типа ВВГ- 3 Х 2,5.
Если мощность духового шкафа превосходит 3,5 кВт, следует рассчитывать на ток порядка 32 ампер. В данном случае автомат ставится на 40 ампер, и применяется провод ВВГ-3 Х 4,0.
Подключение духового шкафа к электросети
Внимание! Все электромонтажные работы выполняются при отсутствии сетевого напряжения. Другими словами на клеммы входного автомата до окончания работ сеть не подключается.

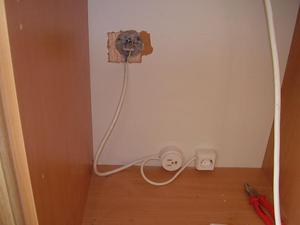

На 3-х жильный кабель, который пришёл в кухню устанавливается трёхконтактная «евророзетка». Она имеет три клеммы: «фаза», «ноль» и «земля». Если в вашей квартире проводка выполнена по двухпроводной схеме без земли, то придётся приглашать электрика, дабы он подвёл «землю» на ваш щиток из центрального щита питания подъезда.
Зависимо от модели духового шкафа он может иметь сзади трёхконтактный разъём для подключения силового кабеля либо просто клемник с винтами. В последнем случае под шайбы винтов затягивается отрезок 3-х жильного кабеля на другой конец, которого, устанавливается «евровилка». Все винты имеют маркировку фазы, ноля и земли, но в любом случае эта работа осуществляется очень аккуратненько.
Розетка и вилка с заземляющим контактом.
Схема подключения электрического духового шкафа.
Слева вверху основной автомат, далее устанавливается УЗО (устройство защитного отключения). Под ним личный автомат духового шкафа. На рисунке не показана розетка. Автоматы и УЗО находятся в силовом щитке вашей квартиры.
Подключение газового духового шкафа
Главные работы по изготовлению ниши ничем не отличаются от тех же работ как при установке электрического духового шкафа. Величины вентиляционных зазоров так же однообразные. При подключении газового шкафа есть только одна неувязка. Духовой шкаф подключается к газовой магистрали гибким шлангом и самое главное это полная герметизация соединений.
Не считая того газовый духовой шкаф должен подключаться к магистрали через отдельный кран. И если электрические монтажные соединения в состоянии сделать фактически каждый, то подключение любого газового оборудования осуществляется только мастерами газовой службы. Потому никакая самодеятельность при подключении газовой духовки недопустима.
