Дабы осознать, как осуществляется подключение УЗО и автомата, схема которого представлена на нашем веб-сайте, необходимо для начала разобраться, каково функциональное назначение обоих этих устройств.
Невзирая на свою внешнюю схожесть, делают они различные функции. Так, устройство защитного отключения устанавливают, дабы предупредить повреждение проводки, также обеспечить защиту от поражения электрическим током.
Что касается дифференциального автомата, то он отлично совладевает с перечисленными выше задачками, также может предотвращать появление в проводке перегрузок, маленьких замыканий.
Устройство защитного отключения — это всего только индикатор, при помощи которого можно держать под контролем утечки. Обеспечить защиту сети устройство не способно, и потому рекомендуется установка обоих этих устройств. Подключение УЗО и автомата (схема предполагает последовательное их размещение) обеспечит наивысшую защиту, так как выключит систему при превышении обычной отметки уровня энергопотребления.
Установка устройства в однофазовую сеть с заземлением: вероятные варианты
Подключение УЗО с заземлением обеспечивает надежную защиту для человека, бытовых устройств и проводки. Важную роль играет тут и тип применяемого заземления. Повысить надежность системы электробезопасности можно, применяя все составляющие по отдельности, но подключение УЗО с заземлением более желательно.

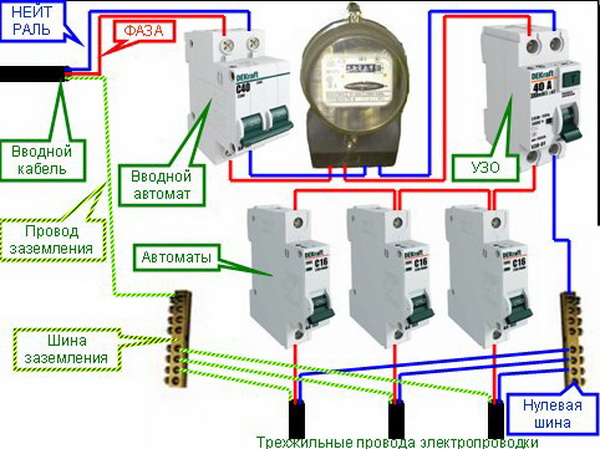

Часто в личных домах и квартирах применяется однофазовый вариант проводки с номинальным напряжением в 220 В. Схема включения УЗО в однофазовой сети довольно ординарна. Существует несколько вариантов соединения этого устройства, но общий принцип, в целом, остается постоянным.
Грамотное подключение УЗО и автомата (схема наглядно показывает последовательность выполнения операций) дозволит предупредить возможность появления пожара.

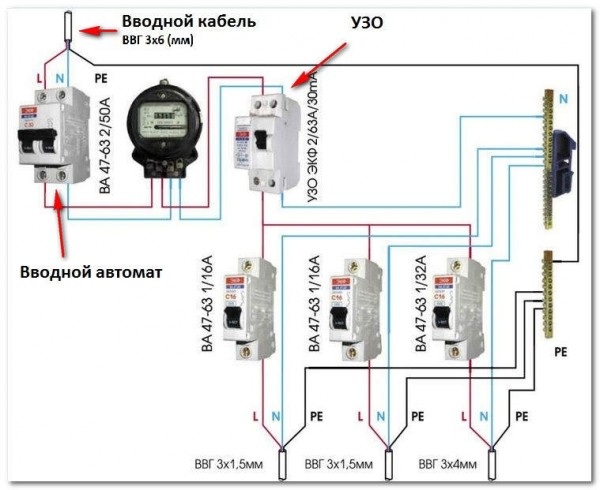

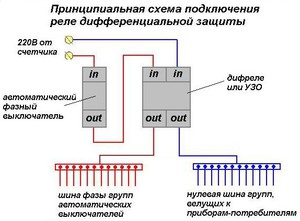

Более распространенным является вариант, при котором устройство стоит на входе в дом/квартиру. Такая схема, сама по для себя, является экономной, что и содействует ее обильному применению. Необходимо отметить, что при срабатывании устройства будет трудно найти причину происходящих процессов.
Вероятен и вариант подсоединения с установкой нескольких устройств — в данном случае, за каждую группу розеток либо освещения отвечает раздельно взятое УЗО, потому при срабатывании 1-го из устройств найти причину будет легче, так как не придется обесточивать всю квартиру. Схема включения УЗО в однофазовой сети обозначается, обычно, на корпусе изделия и в его паспорте.
Каким методом лучше подсоединить дифференциальный автомат?
Дифавтомат, схема подключения которого, в некотором смысле, подобна принципам по монтажу автомата либо УЗО, способен поменять время от времени оба эти устройства и обеспечить сходу несколько степеней защиты.
Устанавливая дифавтомат, схема подключения которого имеет 2 метода, необходимо за ранее разглядеть достоинства и недочеты соединения. Схема подключения дифавтомата в однофазовой сети, при которой он стоит на вводе и обеспечивает защиту всех входящих в цепь электрических групп, имеет значимый недочет.
Если в одной из присоединенных сетей возникнут проблемы, то в аварийном режиме сработает ее автоматика, а отключены, при всем этом, будут все группы. Схема подключения дифавтомата в однофазовой сети может также иметь в виду его включение в цепь для контроля работы определенной электрической группы — таковой вариант эффективен, полезен и надежен.
Еще по данной теме на нашем веб-сайте:
- винтообразные клеммы;
- контактные группы;
- электромагнитный расцепитель;
- термический расцепитель;
- дугогасительная камера;
- канал отвода газов;
- рычаг включения и отключения;
- контрольную схему;
- трансформатор тока;
- регулировочный винт.
- Наибольший ток. Обозначает наибольшее значение, которое может пропускать через себя автомат без ухудшения черт. Его величина подбирается зависимо от мощности и подключаемой нагрузки. На розеточные группы обычно инсталлируются модули на 16А, а на осветительные 10А.
- Тип расцепителя. Обозначается латинскими знаками и характеризуется времятоковой чертой, другими словами во сколько раз должен быть превышен номинал тока.
- Рабочее напряжение. Выполнить подключение дифференциального автомата может быть в однофазовой и трёхфазной сети. Для сети 220 В предусмотрены устройства с 3 винтообразными клеммами, а 380 В — 4-мя.
- Ток уставки. Определяется наименьшим значением тока утечки. В бытовых помещениях применяются номиналы на 10 и 30 мА.
- Класс дифференциального реле. Указывает, на какую форму сигнала реагирует модуль. Это может быть переменный, неизменный либо пульсирующий ток с разным временем выдержки отключения. Выбор подходящего класса происходит по типу нагрузки. В личных домах и квартирах применяются автоматы A класса, для осветительных устройств AC.
- Ток отключения. Характеризуется величиной, при достижении которой происходит срабатывание устройства. Более распространёнными являются автоматы, рассчитанные на 6000 А.
- Степень токоограничения. Есть 3 класса, обозначающих время обесточивания нагрузки устройства при появлении аварийной величины тока. Самым резвым является 3-ий класс.
- Температурный режим применения. Обычно он находится в интервале от -5 С до +40 С.
- Вид выполнения. При производстве дифавтоматов применяются 2 типа устройств — электромеханические и электронные. Принципная разница между ними состоит в том, что 1-ые могут отключать нулевой провод, а 2-ые — требуют для собственной работы источник питания, но имеют наименьшие габариты.
- вводное;
- селективное;
- с заземлением.
-
Природный газ является не только лишь самым экономным и действенным, но и более рискованным исходя из убеждений пожаробезопасности и взрывобезопасности видом горючего — вот поэтому устройство.
-
Для обеспечения безопасности Ваших домов, в электрощитах следует устанавливать особые приборы, защищающие проводку от перегрузки и недлинного замыкания. В большинстве случаев, для схожих целей применяют дифавтоматы.
-
В современных домах и квартирах применяется проводка с отдельным защитным проводником, но в старенькых русских постройках заземления нет. Очень принципиально в таковой ситуации знать, как.
-
УЗО в хоть какой электрической цепи является очень принципиальным элементом. Основное назначение УЗО состоит в обеспечении защиты человека от поражения током при контакте с токоведущими частями.
Здрасти.Вот на последней схеме автоматы стоят перед узо и с одинаковыми номиналами токов.Выходит,если случится к.з. либо перегрузка,то первым «воспримет удар»узо?
Схемы как верно подключить дифавтомат
Внедрение дифференциального устройства позволяет поменять собой сходу 2 электрических модуля — пакетный автомат и устройство защитного отключения, потому, если верно подключить дифавтомат, можно сразу защитить проводку от возгорания и живой организм от поражения электрическим током. Для коммутации и расключения оборудования приглашают электрика, но можно выполнить всё без помощи других.
Конструкция и особенности
При построении электрических систем для их защиты, также обеспечения неопасного применения, используются разные модули. Одним из них является дифференциальный автомат. Это комбинированное устройство, объединяющее в одном корпусе автоматический выключатель и устройство защитного отключения (УЗО).
Его внедрение позволяет сразу защищать электрические кабели и оборудование от аварийных скачков употребления мощности системы и отключать подачу тока при появлении его утечки. По внешнему облику он припоминает дифференциальное реле (другое название УЗО), но при всем этом существует ряд различий.

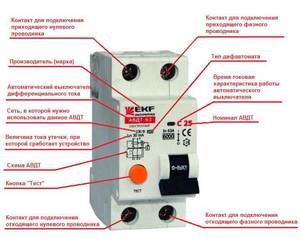

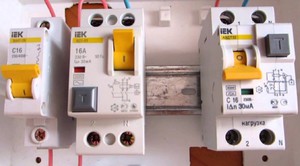

Узнать, где дифавтомат, а где реле по сути нетрудно. Если сопоставить маркировку изделий, то можно увидеть, что на УЗО нет обозначения буквенной свойства расцепителей, другими словами, когда на модуле написано C10 — это дифференциальное устройство, а если 10А — это реле.
Не считая того, на изображённой схеме корпуса дифавтомата рисуется электромеханическое реле.
Состав дифавтомата
Конструкцию защитного изделия можно поделить на 2 части — механическую и электронную. 1-ая состоит из устройств коммутационного типа и контактной группы, созданной для подключения входных и выходных кабелей, а 2-ая содержит трансформатор дифференциального тока.
Можно выделить следующие главные элементы конструкции модуля:
Рычаг включения предназначен для подключения нагрузки к полосы электропередачи. Термический расцепитель собирается на пластинке, получаемой способом спрессовки 2-ух металлов с разной теплопроводимостью, что при нагреве позволяет ей изгибаться. Электромагнитный прерыватель — это катушка с сердечником, удерживаемым пружиной. При появлении недлинного замыкания в ней появляется магнитный поток, сила которого превосходит усилие пружины.
Таким макаром, комбинированное устройство, как и пакетный выключатель в своём составе имеет 2 расцепителя — электромагнитное и термическое. Они отключают электрическую линию в случае появления на ней тока недлинного замыкания, либо если присоединенное к ней оборудование начинает потреблять неприемлимо высшую мощность. Это может происходить из-за повреждения изоляции кабеля либо неисправности техники.
При всем этом при помощи дифференциального трансформатора модуль может смотреть за появлением тока утечки, при возникновении которого срабатывает механизм, прекращающий подачу тока в сторону нагрузки.
Принцип деяния
В автомате всеохватывающей защиты применяется трансформатор. В базе его работы лежит принцип конфигурации равновесия магнитного потока. Трансформатор представляет собой тороидальный ферромагнетик, на котором намотано 2 обмотки, практически образующих 2 катушки.
К первой подключается фазовый провод электрической полосы, а ко 2-ой — нулевой. Проходя через витки в прямом и оборотном направлении, ток создаёт в каждой обмотке магнитное поле. Эти потоки равны друг дружке по величине и обратны по направлению. В итоге создаётся равновесная ситуация, так как эти поля взаимно уничтожаются.
Если же в подключённой полосы происходит пробой изоляции либо появляется контур на землю, то баланс магнитных потоков нарушается. В трансформаторе появляется напряжение, которое прикладывается к управляющим выводам реле. Оно срабатывает и разрывает целостность электролинии, обесточивая участок цепи, подключённый к ней.
Работа трёхфазного дифавтомата происходит аналогичным образом, но при намотке трансформатора применяется 4 обмотки, 3 из них являются фазовыми и 1 нулевая. Если ток утечки отсутствует, суммарный магнитный поток также будет равен 0. В случае появления утрат тока хотя бы на одном из фазовых проводов, возникает магнитное поле, вызывающее срабатывание реле.
Дабы устройство среагировало на огромное значение тока, применяется соленоид (катушка с сердечником) и термический расцепитель. При появлении недлинного замыкания ток на полосы одномоментно увеличивается, что приводит к втягиванию сердечника соленоида. Его перемещение приводит в действие механизм расцепителя, размыкающего силовые контакты. При моментальном разрыве контактов появляется дуга, для гашения которой применяется дугогасительная камера, состоящая их набора пластинок. Образовавшиеся газы выводятся через вентиляционное отверстие.
Термическая защита срабатывает за счёт характеристики биметаллической пластинки деформироваться при нагреве. Когда начинается лишнее потребление энергии, пластинка греется и через какое-то время изгибается, размыкая защищаемую цепь.
Свойства устройства
Перед тем как подключить дифференциальный автомат, нужно его верно подобрать. Так как изделие соединяет воединыжды внутри себя 2 других устройства, то и характеризуется оно параметрами обоих модулей. Более принципиальные из них :
Установка и подключение
Перед тем как конкретно приступить к подключению дифавтомата в однофазовую сеть либо трёхфазную, его устанавливают в электрический щиток. Установка не связан с какими-то сложными действиями и по силам даже не очень опытнейшему человеку.
По советам электриков устройство перед установкой нужно пристально проверить на отсутствие трещинок и сколов. Дальше, следует обесточить входную линию. Для этого обычно выключается вводный автомат, размещающийся перед счётчиком.

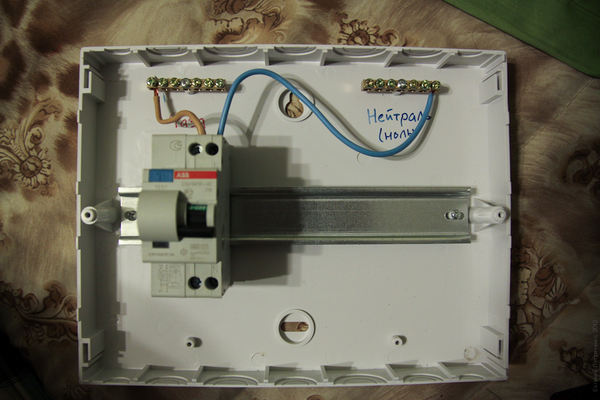

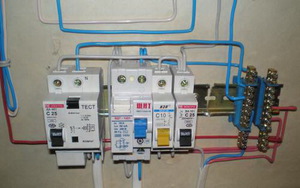

Сам модуль дифференциальной защиты закрепляется на дин-рейку, заблаговременно установленную в щитке. Эта планка имеет выступы с верхней и нижней стороны, а устанавливаемое изделие защёлку на тыльной стороне.

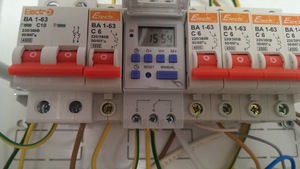

Для сцепления их между собой на рейку надевается верхнее крепление, а потом с маленьким усилием прижимается низ устройства до щелчка. После этого в горизонтальной плоскости автомат можно перемещать в хоть какое место по всей длине дин-рейки. С подходящих проводов снимается изоляция — около 10 мм — после этого они вводятся в гнёзда автомата и прижимаются винтообразными зажимами. Существует правило, что вводные провода заводятся сверху, а идущие к нагрузке снизу. Также выдерживается цветовая маркировка провода: фазовые производятся карим цветом, нейтральные — синим, а заземление — зелёным.
Как устройство будет установлено на своё место, перебегают к его подключению. При всем этом отличие однофазовой сети от трёхфазной заключается в количестве токовых проводов: 1 либо 3, а принцип расключения однообразный. Есть три вида соединения:
Типовое коммутирование
Более распространённым вариантом является схема подключения дифавтомата в качестве вводного устройства. Такое размещение предполагает его установку сразу в полосы после счётчика либо вводного отдельного автомата. Здесь принципной различия, где устанавливать устройство: до либо после вводного пакетного выключателя, нет.

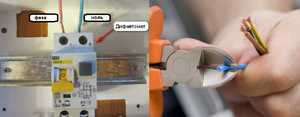

Расключение происходит следующим образом: фазовый провод, идущий от счётчика, заводится в верхнюю клемму устройства, обозначаемую на корпусе латинской буковкой L, нейтральный фиксируется в клемме, подписанной буковкой N. С нижних контактов дифавтомата нейтральный провод заводится на нулевую колодку, а фазовый подключается к пакетным выключателям. Потом с каждого выключателя он направляется в сторону защищаемой им нагрузки, туда же протягивается нейтральный провод с клеммой колодки.
Такое подключение позволяет защитить все провода и оборудование от повреждения, а организм человека от тока утечки в случае появления трагедии на хоть какой распределительной полосы. Но при всем этом обесточен будет весь дом, причём это касается как розеточной группы, так и освещения.
Селективная схема

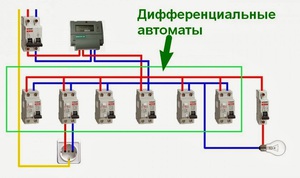

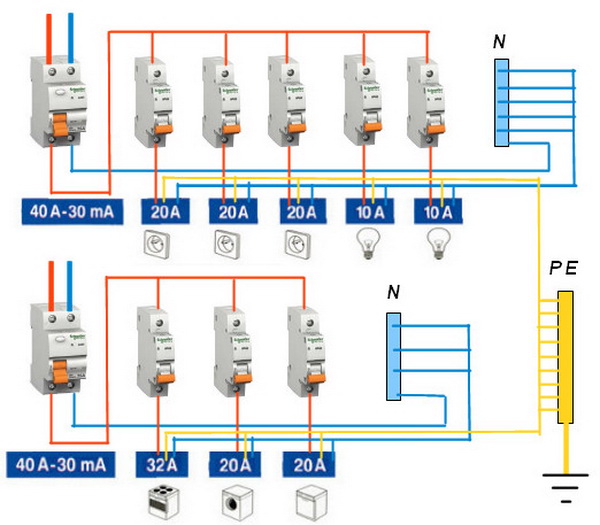

Тут применяется как вводный дифавтомат, так и отдельные модули на разные нагрузочные полосы. Начало коммутирования совпадает с предшествующим методом. Но перед расключением пакетных автоматов провода подключаются к групповым комбинированным устройствам. Для этого фазовый проводник подсоединяют к стоящему сходу за ним дифференциальному модулю, а от него уже ставят перемычку ко второму, и так проходят все устройства. Нейтральный же проводник от нулевой шины подводят к каждому автомату своим отрезком провода. С выхода модулей проводники заводят на пакетные выключатели, а потом к нагрузке.
Преимуществом такового варианта является способность системы обесточивать часть схемы, где произошла трагедия, при всем этом оставшаяся будет всеполноценно работать. Селективность схемы предполагает внедрение устройств от большего к наименьшему, другими словами вводное устройство обязано иметь огромные электрические свойства срабатывания, чем групповые. К примеру, устанавливаемый модуль на группу выбирается с током утечки 30 мА, а вводный 100 мА.
В личном секторе электрокабель состоит из 3 проводов для однофазовой сети и 5 для трёхфазной. Дополнительным проводником является заземление. В данном случае заземляющий элемент подключается на отдельную колодку и с неё впрямую проводится к нагрузке.

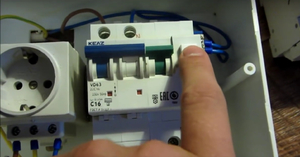

Как расключение будет закончено, при помощи мультиметра следует проверить, нет ли на линиях недлинного замыкания. Если всё в порядке врубается вводный автомат. Работоспособность дифференциальных модулей проверяется при помощи кнопки «тест», предусмотренной в их конструкции.
