Подключение датчика движения через выключатель

Если вы желаете организовать “умное” освещение во дворе, в подъезде либо проходном коридоре, то для сокращения расхода электроэнергии установите в них датчик движения. Он будет включать свет только тогда, когда в зону деяния заходит человек, что позволяет сберегать до 70—80% электричества по сопоставлению с постоянным освещением. В этой статье мы разглядим схему подключения датчика движения для освещения и поведаем о том, какие они бывают.

Типы датчиков

Современный рынок предлагает приобрести три главных типа сенсоров:

Инфракрасные. Срабатывают на теплые объекты, перемещающиеся в поле зрения.
Колебательные либо микроволновые. Испускают высокочастотные волны, действует по принципу эхолота в охранных системах. Что касается самого принципа деяния, здесь все
Ультразвуковые. Реагируют на звук шагов, хлопки и пр.

Если вы желаете обустроить действенное освещение на улице, то советуем для вас применять колебательные датчики — у них будет меньше неверных срабатываний. Они реагируют на перемещение больших объектов, потому птицы и даже собаки не приведут к их включению. Инфракрасные и ультразвуковые обычно применяются снутри помещений и в качестве сигнализации. Они срабатывают на объект, устройство замыкает цепь и происходит нужное действие (включение лампы либо срабатывание блока сигнализации). По методу установки устройства бывают:

Функциональные. Состоят из датчика движения, соединенного с устройством, определяющим уровень освещения. Позволяют включать освещение только тогда, когда на улице либо в помещении становится довольно темно. Схожий датчик освещенности и движения отлично подходит для бытового применения.
Комнатные. Позволяют не только лишь включать свет, но и проводить мониторинг помещения (например, при срабатывании врубается сигнализация).
Датчики освещенности (применяются на улице для определения времени, в которое должен срабатывать устройство).
Затратные. Аккуратненько крепятся на стенке, не занимая много места и не портя внешний облик строения.
Потолочные. Подходят для установки на гипсокартонные либо натяжные потолки с соответственной фурнитурой.
Врезные. Утапливаются в поверхность, обычно инсталлируются в квартирах либо в кабинетах.

Внимание: выбирайте датчик только после того, как вы обусловьтесь с его местоположением и предназначением. Почти всегда их можно аккуратненько скрыть либо прекрасно вписать в интерьер/внешний вид.

Принцип подключения датчика

Традиционная схема подключения датчика движения для включения света очень ординарна — на самом деле, устройство играет роль выключателя. Его можно подсоединить к системе освещения для неизменной работы, применять через выключатель (в том числе и не один) либо включить через розетку.

Традиционная схема смотрится так: фаза с распределительной коробки идёт на датчик, выходит с него на осветительный прибор (на нижний лепесток). Ноль с распределительной коробки идёт на осветительный прибор (на боковые лепестки).

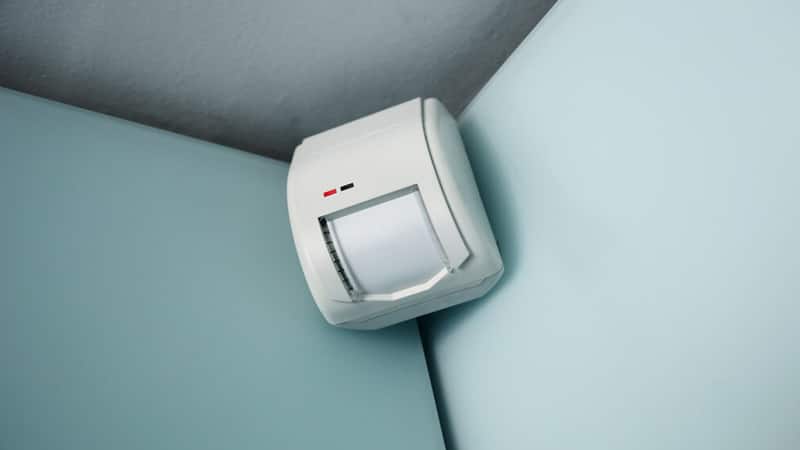

Инфракрасный датчик, применяемый для сигнализации

Если у датчика движения нет способности определять освещенность, то его подключают через выключатель последовательно. Вечерком выключатель врубается и датчик начинает работать. С утра его выключают и система обесточивается. Если нужно обеспечить освещение в помещении либо на улице в неизменном режиме, то выключатель ставится параллельно. В данном случае при включении ток идет по 2-ой полосы и обеспечивает свечение лампы даже без движения.

Подключение осветительного прибора через несколько датчиков

Разглядим вариант, когда нужна установка датчиков движения для включения света в количестве 2—3 и поболее штук. Это нужно для освещения огромных либо изогнутых помещений/площадок.

Пример: вы вошли во двор, но датчик стоит у порога. Несколько метров вы не попадаете в его поле зрения, потому свет не врубается. 2-ой датчик перекроет мертвую зону.

Такая же ситуация происходит в изогнутых либо длинноватых коридорах. Датчики соединяются параллельно один за одним и располагаются на нужном расстоянии так, дабы обхватывать все место. Непременно учитывайте, что их необходимо питать от единой фазы, дабы не вышло недлинного замыкания и выгорания полосы.

Пытайтесь располагать узлы так, дабы они смотрели на зону потенциального движения и обхватывали наибольший радиус. Им ничего не должно мешать – даже высочайший кустик с редчайшей листвой может поглотить излучение и не дать устройству сработать.

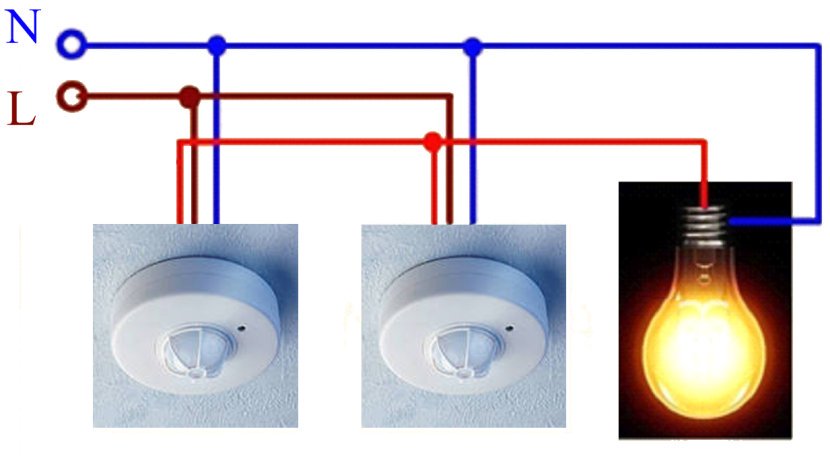

Разберем, как подключить датчик движения для освещения несколькими массивными светильниками. Большая часть бытовых моделей выдерживают 500 ватт, некоторые могут работать с 1000 ваттами. На самом деле следует отминусовать от наибольшего значения мощности 20—25 процентов, дабы получить реальную цифру, с которой устройство будет работать. Это принципиально как подключить датчик движения для освещения массивных светодиодов, имеющих мощность по 300, 500, 700 ватт.

Внимание: если на одну линию с датчиком планируется поставить более 3-х массивных осветительных приборов, то вернее всего подключать их через магнитный пускатель.

Их можно приобрести раздельно либо отыскать устройства с встроенными пускателями, что существенно понижает общую цена сотворения системы.

Для подключения идеальнее всего применять медные многожильные провода шириной 1,5 мм2. Они просто выдерживают нагрузки до 16 ампер, чего полностью довольно для подключения даже нескольких массивных осветительных приборов на одну линию.

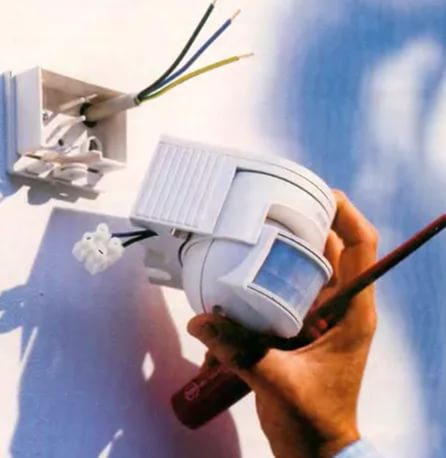

Подсоединение к устройству делается через колодку, расположенную в нижней либо задней части датчика. На колодке имеется три разноцветных контакта, к которым необходимо подвести провода. Смотрите за тем, дабы не вышло недлинного замыкания либо дабы вовнутрь не попала влага при размещении на улице.

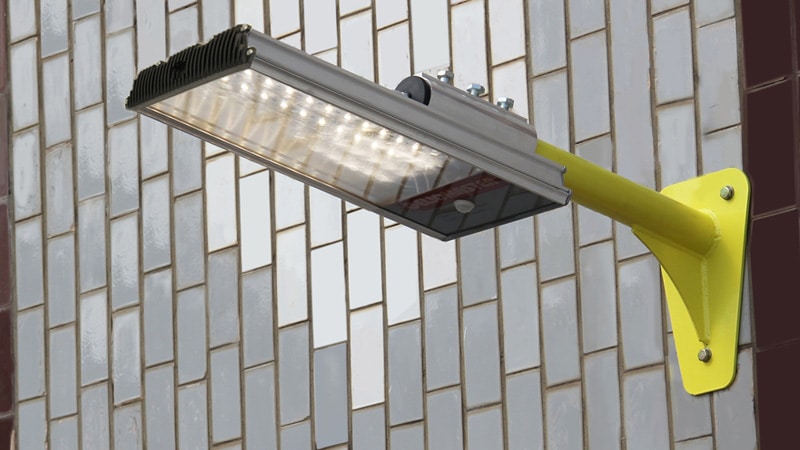

Уличный светодиодный осветительный прибор с датчиком движения

Принцип подключения

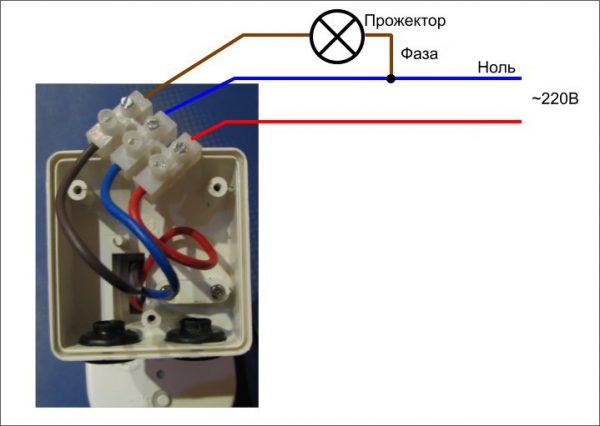

На колодке имеется три контакта: L, N, A. Фазу, приходящую с распределительной коробки, следует подключать к контакту L. Ноль присоединяется к N. Контакт А применяется для подключения датчика движения для освещения в параллельном режиме либо для вывода на отдельный осветительный прибор.

Когда датчик срабатывает от движения либо тепла, он замыкает реле. Фаза подается на лампу и она загорается. Когда движение отсутствует, реле размыкается и свет угасает.

Отметим, что провода идеальнее всего подключать к клеммам не впрямую либо паяя из них кольцо, а используя традиционные концевики НШВИ.

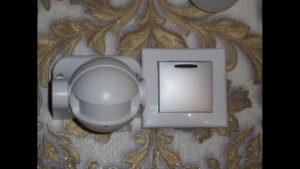

Подсоединение через выключатель

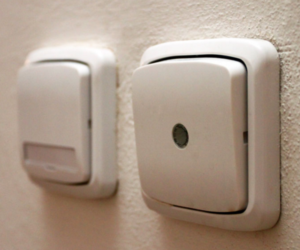

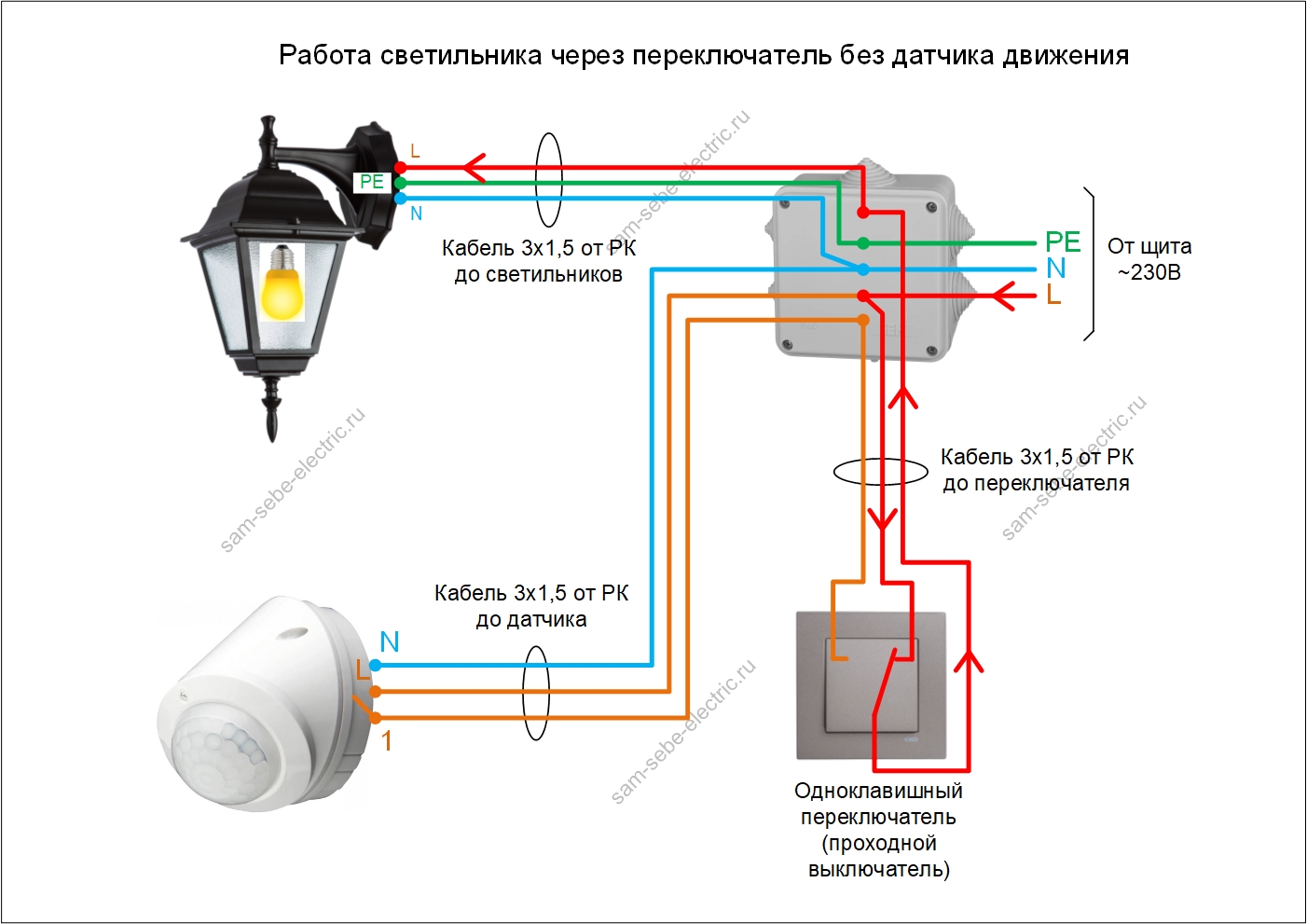

Разглядим схему подключения датчика движения через выключатель. Подключение осуществляется по следующему принципу:

Из распределительной коробки выводится фаза и ноль. Ноль подается на лампу, к кабелю также подключается нулевой выход с устройства.
Фаза подается на контакты датчика и на выключатель. Устройства стоят параллельно друг дружке. После них фаза идёт на лампу.

Схема работает следующим образом – вы включаете выключатель и лампа пылает, так как подключена впрямую. Когда неизменное освещение уже не надо, вы отключаете выключатель и лампа врубается через датчик движения.

Настройка системы

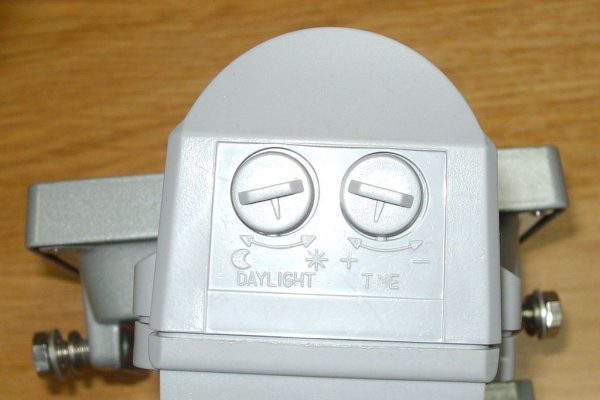

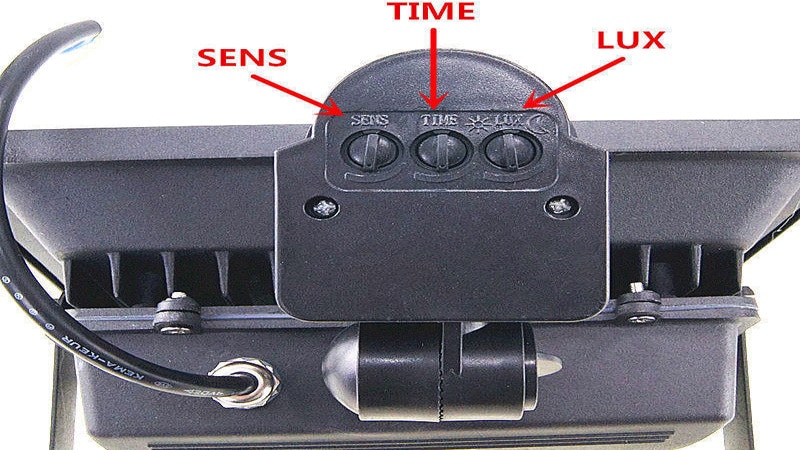

Для опции устройства следует применять три переключателя, находящиеся на нижней либо задней части корпуса. Они выполнены в виде крутилок, меняя характеристики от малого к наибольшему. Разглядим, как верно настраивается датчик движения с выключателем.

Переключатель LUX. Отвечает за регулировку степени освещенности. Меняя его значения, можно достигнуть срабатывания осветительного прибора при разной освещенности на улице и в доме. Например, можно настроить на глубокую ночь либо на маленькую вечернюю серость.
Переключатель TIME позволяет регулировать время горения лампы после обнаружения движения. Обычно спектр в бытовых светильниках меняется от 30 секунд до 5 минут.
Переключатель SENS позволяет поменять чувствительность устройства. Чем выше чувствительность, тем на более маленькие движения и объемы срабатывает осветительный прибор. Также этот показатель оказывает влияние на дальность срабатывания.

Настройку создают следующим образом — выставляют все ручки на среднее значение и тестируют работу устройства. Лучше, дабы этим занималось два человека – один меняет значения, а 2-ой активирует срабатывания. Для двора обычно выставляют SENS на средний уровень, Time на 1 минутку, LUX на максимум, дабы осветительный прибор врубался только ночкой. В подъездах чувствительность можно уменьшить, а время уменьшить до 30 секунд.

Система опции датчика

Несколько советов

Приведем несколько советов о том, как верно подключить датчик движения. Ч тобы свести к минимуму неверные срабатывания необходимо:

Если вы ставите датчик во дворе, то постарайтесь исключить из его поля зрения перемещающиеся объекты – автоматические поливалки, веревки с сохнущим бельем, флюгеры и пр.
Постарайтесь не ставить устройство так, дабы в зоне видимости не было деревьев либо кустарников, закрывающих обзор.
Не надо располагать вблизи со светильником массивные потребители, образующие силовые и электромагнитные поля – они могут вызывать фантомные нажатия.
Фокусируйте раструб датчика в сторону предполагаемого движения.
Смотрите за чистотой обзорного стекла — если оно покрыто пылью, то чувствительность устройства падает.

Сейчас вы понимаете, как установить датчик движения для включения света и как его верно отрегулировать. Будьте внимательны при подключении и обмозгуйте, где разумнее всего его установить, дабы устройство срабатывало сходу после начавшегося движения.

Как для освещения с выключателем выполнить автоматическое срабатывание датчика движения по схеме: примеры, варианты

С ростом уровня комфорта возникают новые технологии для облегчения жизни. Датчики движения – как раз такие приборы. Они сберегают электроэнергию, так как работают временами, срабатывая на перемещение.

Как работает выключатель с датчиком движения

Датчик движения работает по следующему методу. Когда в зоне видимости детектора отсутствуют перемещающиеся объекты, цепь разомкнута. При попадании в зону наблюдения человека срабатывает датчик, который замыкает контур питания.

Цепь остается замкнутой, пока в области видимости детектора происходит перемещение. Когда движение в зоне видимости прекращается, происходит размыкание контура и выключается свет.

Детекторы движения инсталлируются в разных зонах:

коридоры квартир, лестничные площадки;
гаражи, сараи, кладовые помещения;
туалеты и санузлы;
коттеджи, которые содержат в себе систему «умный дом».

Устройства, снаряженные датчиком движения, бывают частью охранной системы.

Достоинства датчиков движения:

экономия электричества;
удобство;
безопасность.

Недочеты:

если нет движения, свет выключится даже в присутствии человека;
реакция на животных;
трудности в установке;
высочайшая стоимость.

Разновидности

Систематизация датчиков движения происходит по детектору. Любой из видов устройств работает на определенном физическом законе, но результат одинаков. Есть акустические, инфракрасные, ультразвуковые и микроволновые детекторы.

Акустические

Акустический датчик движения срабатывает на звуковые волны – звук открывающейся двери, стук каблуков и на другие резкие хлопки. Подобные приборы применяются в коридорах и в дополнение к другим детекторам. В одиночку ставить в личном доме не рекомендуется.

Инфракрасные

Эти датчики движения самые пользующиеся популярностью, так как стоят дешево, владеют широким углом обзора и ординарны в регулировке.

Инфракрасные датчики движения реагируют на тепло человека. Недочет – могут демонстрировать реакцию на тепло животных либо нагретые радиаторы.

Настройка таких устройств проводиться аккуратненько, лучше мастером, дабы в зону деяния не попадали отопительные приборы и трубы.

Ультразвуковые

Действуют на движение объекта. Ультразвуковые детекторы похожи по физике работы на микроволновые датчики, различие в длинах волн, на которых работают приборы. Используются изредка, из за негативного воздействия на здоровье человека.

На такое излучение нередко реагируют животные, человек ощутить воздействие не может.

Микроволновые

Микроволновые датчики реагируют на движение человека либо животного. Чувствительные детекторы используют в охранной системе, за реакцию даже на движение за стенкой либо перегородкой. Таковой тип выключателей нельзя применять дома, они больше подходят для открытых территорий, парковок. Недочет – малый радиус видимости, для контроля над большой территорией придется установить много датчиков.

Читайте по теме: Преобразователь тока с 220 на 12 вольт

Существует особенный вид датчиков – это комбинированные устройства. В них смешивается несколько методов детекции. Надежны, но стоят недешево.

Как избрать место установки для автоматического сенсорного ДД

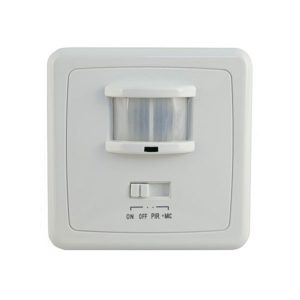

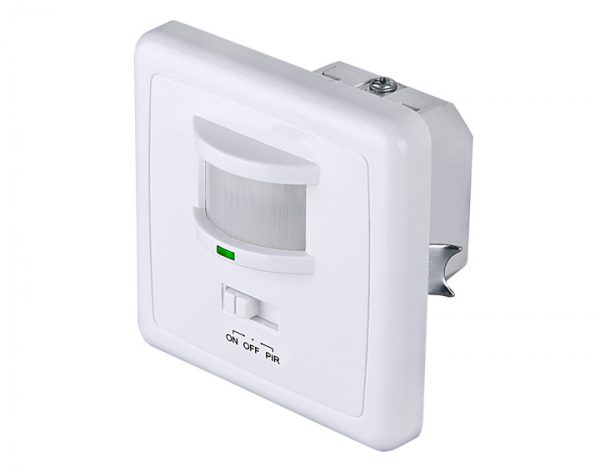

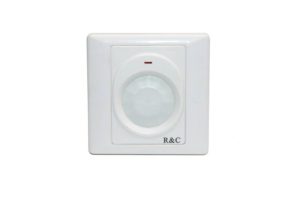

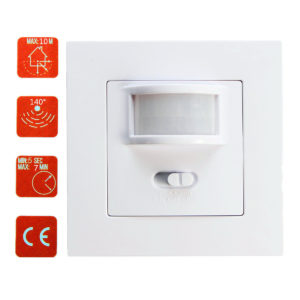

Есть выключатели со интегрированным датчиком движения и в раздельном комплекте. Если выключатель и датчик в одном корпусе, они устанавливаются в стенку. Разобранный набор либо обретенные раздельно детекторы инсталлируются на стенке и на потолке. Это огромное преимущество, так как охват местности больше.

У сенсеров угол обзора от 10 до 360 градусов.

Есть широкоугольные и радиальные сенсоры. Они стоят дороже и рассчитаны на полный охват. Радиальных сенсоров пригодиться больше, тут все находится в зависимости от расчетов комнаты.

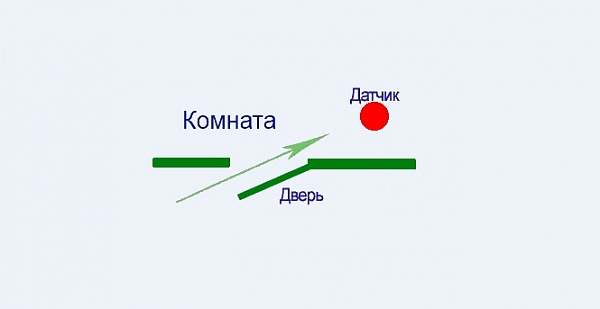

Для малеханькой комнаты с одной дверью хватит 1-го датчика с узенькой направленностью. Главное настроить устройство на работу и навести его на вход.

При монтаже следует кропотливо изучить паспорт устройства. У сенсеров есть «слепая зона» по высоте, что принципиально при установке. Также в паспорте указывают данные об ограничении дальности зоны обнаружения. Для длинноватых помещений (коридоры, веранды) выбирают дальнобойные приборы.

Схема освещения

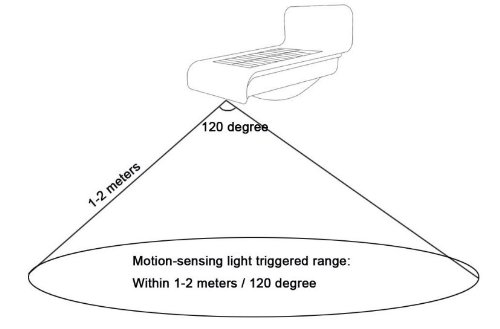

Для датчиков, которые крепятся на стенку, необходимо избрать угол обзора таким макаром, дабы как можно большая площадь была окутана. Лучшая высота для установки – 2,4 м. Для таковой высоты даже устройства с углом 15-20 градусов обхватят огромную площадь. При увеличении высоты будет возрастать зона обнаружения, но чувствительность будет падать. Место установки впрямую находится в зависимости от обозначенных в паспорте черт, на которые рассчитано данное устройство. Принципиально, дабы вблизи с датчиком не было осветительных устройств, которые будут мешать корректной работе. Также поблизости должны отсутствовать кондюки и отопительные приборы, на которые может среагировать датчик.

Огромные объекты могут заслоняют зону видимости.

Настройка ДД

После установки детектор следует настроить на работу в определенном помещении. Для регулировки на корпусе имеются особые поворотные регуляторы. Необходимо отрегулировать угол наклона – четких советов по установке нет, так как все находится в зависимости от модели и от высоты, на которой будет датчик. Принципиально, дабы детектор контролировал как можно огромную местность.

Следует отрегулировать чувствительность устройства. Это непростая настройка, от которой зависит, будет ли врубаться детектор из-за маленьких и средних животных. Как верно настроить датчик – поначалу необходимо выставить малое значение.

Поглядеть срабатывание на человека и животных. При необходимости понемногу наращивать чувствительность и доводить до подходящих значений.

Время задержки – очередной параметр, который необходимо установить. В описании устройства указаны минимум и максимум модели, исходя из этих данных, и выбирается положение. Варьируется от 0 до 10 минут.

Уровень освещенности относится к регулированию устройств с фотореле. Не в каждом приборе оно имеется, потому такая настройка относится только к некоторым моделям. При включении регулятор необходимо установить в наибольшее положение. Вечерком по мере надобности дополнительного освещения регулятор поворачивается к наименьшему положению, пока лампочка врубается.

Регулировочные рычаги находятся на лицевой либо тыльной стороне корпуса. Они подписаны – SEN (чувствительность), Time (время задержки), LUX (уровень освещенности).

Выключатель с датчиком движения – это устройство, которое помогает сберегать электроэнергию. При движении поблизости детектора врубается свет. Они инсталлируются в различных комнатах квартир и личных домов, также в гаражах либо кладовках. Умное освещение включит и выключит свет, даже если человек запамятовал это выполнить.

Подключение датчика движения для освещения — аннотация

Подключение, установка, настройка

Создатель Ксюша Зубкова На чтение 8 мин. Просмотров 1.2k. Размещено 01.01.2019

Подключая к светильнику либо лампе датчик движения, люди избегают огромных издержек электроэнергии и, следственно, платят за коммунальную услугу не достаточно. Устройство, фиксирующий перемещение объектов, – это комфортное приспособление, ведь оно предоставляет уникальную возможность выполнить включение и выключение света автоматическим.

Механизм работы и внедрение датчика

Датчик движения — это устройство, которое «замечает» конфигурации местоположения объектов в пространстве и реагирует пуском нужных действий. Если приспособление подсоединяют к системе электричества, то в ответ на движение человека датчик замыкает цепь и даёт свет. Такая реакция — итог преобразования термического поля, ведь его температура из-за колебаний воздуха увеличивается.

Вобщем, механизм работы датчика движения может быть различным. Потому устройство бывает инфракрасным, ультразвуковым, микроволновым и комбинированным. На изменение тёплого поля реагирует только инфракрасный датчик. А ультразвуковое и микроволновое приспособление работает благодаря получению звуковых колебаний. Датчик, которой ловит ультразвук, считается самым совершенным, так как сканирует движения даже через стенки. Комбинированное устройство улавливает некоторое количество видов излучений.

Устройство, фиксирующее движения, применяют в качестве приспособления, помогающего сберегать на электричестве. Но датчик неплох не только лишь тем, что выключает свет, если это запамятывают выполнить владелец дома и детки, бегающие из одной комнаты в другую. Устройство устраняет от необходимости нащупывать выключатель в вечерние и ночные часы либо позволяет совсем отрешиться от коммутационного аппарата, подающего ток.

Выбор места для устройства

Дабы датчик движения, включающий свет, срабатывал впору, его нужно устанавливать верно. При всем этом следует управляться некоторыми советами:

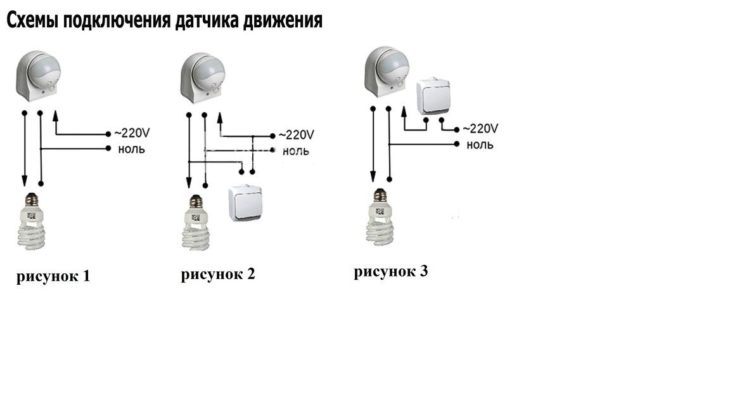

Схемы подключения

Дабы подключить датчик движения к сети и лампе, нужна поначалу разобраться в схеме монтажа. В неприятном случае можно запутаться, ведь у приспособления 3 контакта: нулевой, вход и выход на осветительный устройство.

При подключении датчика движения к системе освещения можно пойти 3-мя способами:

Присоединить устройство к электрической сети без выключателя, если нужно выполнить датчик на сто процентов ответственным за включение и отключение света, что имеет смысл в случае необходимости освещать придомовую местность либо бассейн.
Вкупе с устройством, улавливающим колебания воздуха, применять в комнате выключатель, который принудительно гасит в комнате свет, а это означает, что лампу необходимо соединять с электрической сетью в обход датчика движения.
Дополнить цепь питания системы освещения не только лишь приспособлением, автоматом подающим свет, но и выключателем, при нажатии на который свет будет угасать и не станет зажигаться из-за движений, изготовленных во сне.

Аннотация по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный устройство только после улавливания движения, заработает, если выполнить его установка следующим образом:

В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, зачем необходимо только опустить рычаги автоматических выключателей.
Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для воплощения этой задачи с помощью отвёртки откручивают винт крепежа, расположенный понизу устройства. Снутри вскрытого устройства находят 3 провода различного цвета. Карий проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного либо красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному устройству.

Время от времени датчик движения нужна подключить вместе с выключателем. Эту задачку необходимо выполнить так, дабы выключатель был связан и с осветительным устройством, и с датчиком движения. Это можно выполнить следующим образом:

Отыскать провод, который тянется от лампы до выключателя.
Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
Взять провод с другой стороны выключателя и воткнуть в контакт кофейного цвета устройства, автоматом включающего свет.
Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Видео: как подключить устройство

Видео о монтаже устройства

Решение вероятных ошибок

При монтаже устройства, включающего свет после улавливания движений человека, можно допустить ошибку, заключающуюся в разработке отвратительного контакта у нулевого провода. Такое случается, если провод вставляют в клемму вкупе со строительным мусором либо не прожимают, что приводит к образованию плотного слоя нагара, значительному нагреву, окислению и потере контакта. Если датчик не срабатывает, то провода нужна проверить и по мере надобности прочистить либо прожать.

Неисправность датчика может быть последствием деформации и поломки дюралевой жилы. Дабы поверить, так ли это, нужно применить вольтметр — приблизить его щупы к клеммам. Правда, устройство может не срабатывать даже в случае обнаружения аппаратом напряжения. В таковой ситуации следует поменять старенькую лампу на новейшую, ведь, вероятнее всего, неувязка кроется в перегорании нити канала в приборе освещения.

Время от времени люди, установившие в комнате датчик движения, сталкиваются со следующей неувязкой: свет не отключатся, невзирая на то, что устройство, реагирующее на перемещение человека, исправно. Дабы разобраться с этой неполадкой в работе устройства, нужно проверить период выставления времени. Возможно, данная величина очень большая и не даёт выходному контакту, ответственному за работу осветительного прибора, разомкнуться. В таком случае нужна некординально уменьшить задержку времени на срабатывание.

Регулировка работы датчика движения для включения/выключения света

На устройстве сперва нужно проставить время. Датчик позволяет избрать промежуток от секунды до 10 минут. Обусловиться с течением времени будет легче, если прислушаться к следующим советам:

лучший период подачи света на лестницу — пару минут, ведь подольше в таком месте задерживаются изредка;
обычный промежуток времени для подачи света в подсобное помещение — 10–15 минут, ведь из таковой комнаты нередко приходится что-либо забирать.

На датчике полагается устанавливать задержку срабатывания после фиксации движения объекта. Данная величина может составлять от нескольких секунд до 10 минут и обусловливается тем, как стремительно передвигается человек. К примеру, коридор пересекают стремительно, потому в нём лучше монтировать датчик с сокращённым параметром «Time».

Уровень освещённости, зависимый от регулятора «Lux», следует отладить таким макаром, дабы датчик делал свою задачку в моменты, когда помещение освещается меньше чем обычно. Комнату, куда много света просачивается из окон, рекомендуется оснащать датчиком движения с регулятором «Lux», поставленным в изначальное либо среднее положение.

Чувствительность устройства, запускающего определённые деяния в ответ на движение человека, находится под контролем регулятора «Sens». На данную величину оказывают влияние отдалённость устройства от передвигающего объекта и вес человека, заставившего датчик заработать. Потому в случае включения датчиком света без обстоятельств нужна выполнить датчик наименее чувствительным. А о повышении показателя реакции устройства стоит задуматься только при отсутствии действий от датчика во время прохождения мимо него человека.

Датчик движения имеет сложную конструкцию, которую приходится подстраивать под особенные условия функционирования. Игнорирование правил чревато тем, что устройство будет работать вразрез с желаниями владельца помещения.
