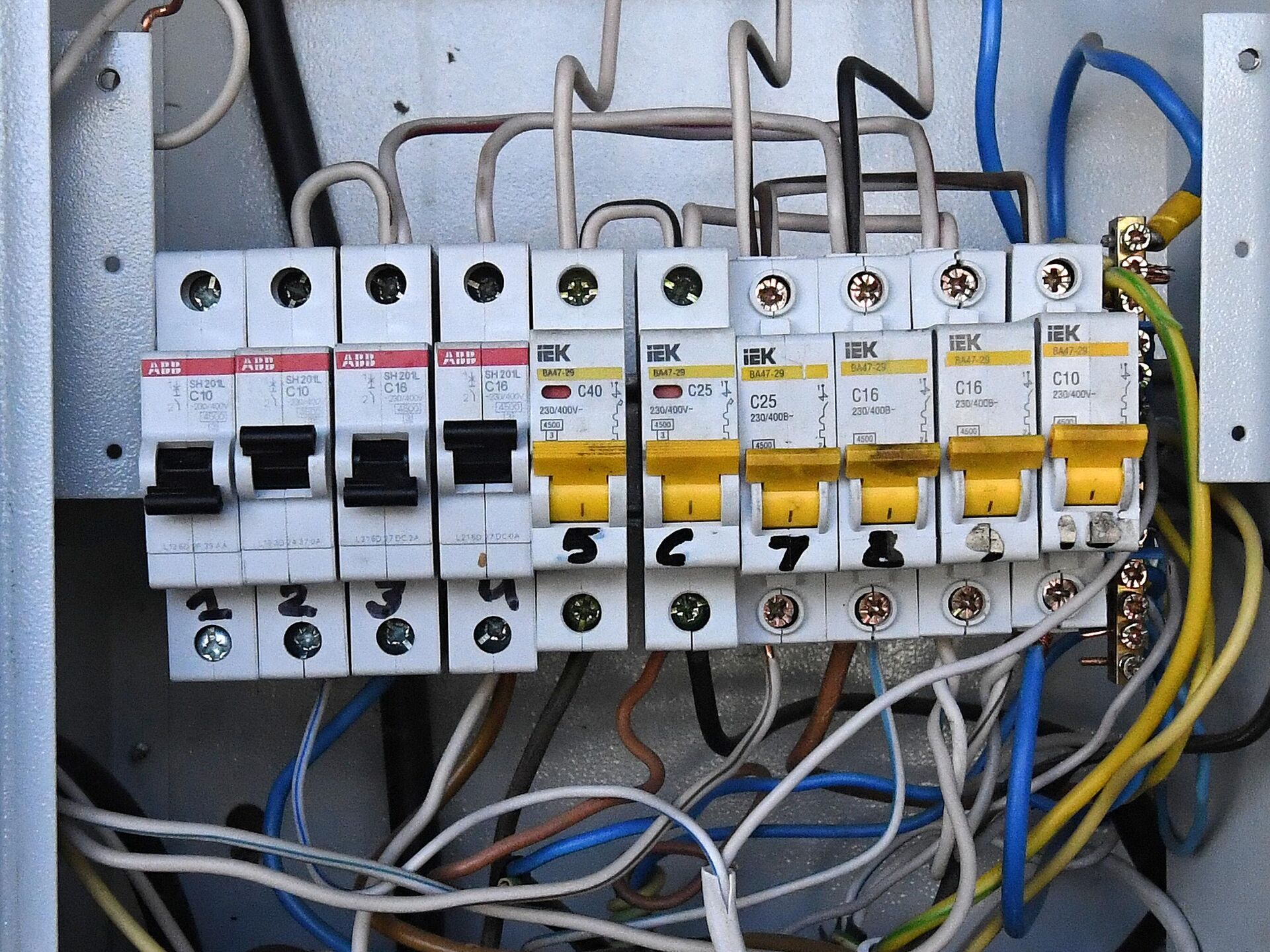

Почему выбивает автомат в щитке

Юзеры обычно не затрудняют себя ответом на вопрос, почему выбивает автомат в щитке, а нередко меняют его на больший по номиналу аппарат.

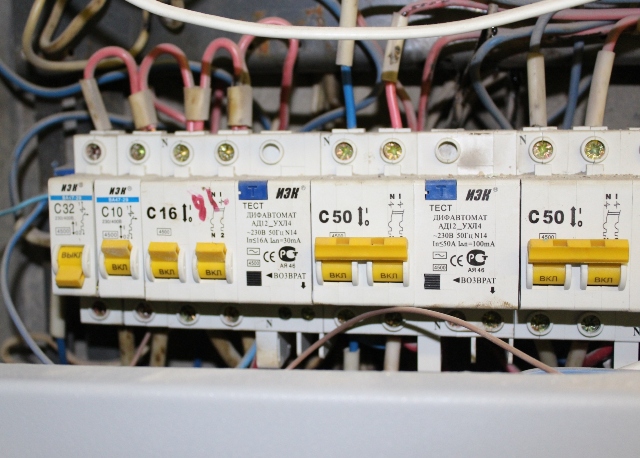

Установка автоматического выключателя для защиты проводки

Тут принципиально осознавать, что устройство служит для защиты проводки, когда появляется куцее замыкание либо перегрузка. Если нередко выбивает автомат в электрощитке, выбор более массивного не решает делему. В данном случае нагрузка на проводку возрастает, и она может перегореть. Потому следует, сначала, узнать предпосылки отключения аппарата, которые могут быть следующими:

1. превышение допустимого нагрузочного тока;
2. повреждение проводки;
3. неисправный автоматический выключатель: бывает, что он нагревается просто от неплотно затянутого контакта;
4. неисправность либо куцее замыкание во включенном в сеть электроприёмнике.

Принцип деяния автомата

При рабочем режиме через автоматический выключатель (АВ) протекает номинальный либо наименьший ток. Отключение происходит при выходе тока за верхнюю границу. Основными частями аппарата являются термическая и электромагнитная защита с механическим расцепителем.

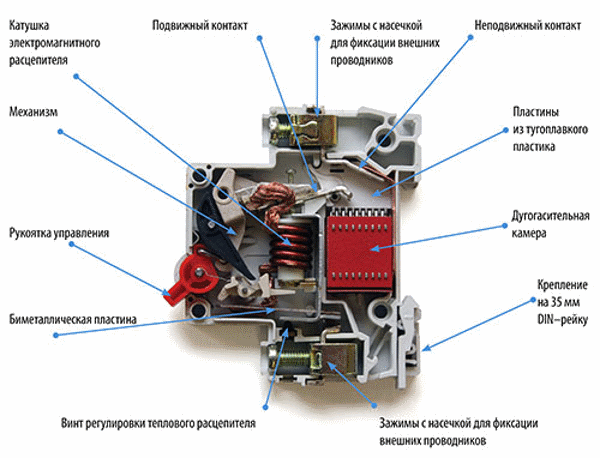

Схема устройства автоматического выключателя

Термическая защита отключает электрическую цепь при перегрузках. Она выполнена в виде биметаллической пластинки, которая нагревается при протекании по ней тока и деформируется, отключая цепь при выходе за предел. Срабатывание происходит с задержкой. Пороговое напряжение в стандартных устройствах составляет 140% от номинального.

Электромагнит врубается, когда происходит куцее замыкание. Куцее замыкание делает в катушке соленоида большой ток, и электромагнитное поле втягивает сердечник, действующий на устройство расцепления электрической цепи.

Выбивает автомат из-за перегрузки

Когда отключается автоматический выключатель, сначала, нужно установить, какая нагрузка подключена в полосы, которую он защищает. Если сразу были включены несколько электроприборов, нужно проверить их суммарную мощность и сопоставить ее с допустимой. Если она находится в норме, означает, автоматический выключатель не нагревается.

В быту автоматы подбираются от 3 до 160 А. Эти значения охарактеризовывают допустимую суммарную мощность всех присоединенных к цепи потребителей. Автомат защищает, сначала, проводку, также приборы, розетки и выключатели. Ток срабатывания должен быть на 10-15% ниже предельных допускаемых значений для проводов.

После срабатывания автомата необходимо выждать пару минут, пока пластинка из биметалла не возвратится в начальное положение.

Срабатывание термического расцепителя можно инспектировать по температуре корпуса. Если он нагревается, это можно найти прикосновением руки, означает, отключение было по перегрузке.

Режим «куцее замыкание»

Если вышибло автомат при КЗ, это значит, что сработал электромагнит, служащий для моментального разрыва электрической цепи. При всем этом проводка не нагревается до небезопасной температуры.

При размыкании силовых контактов возникает электрическая дуга. Дабы они не разрушились, предусмотрена камера для гашения дуги. Она делается в виде решетки из изолированных друг от друга железных пластинок. На них дуга дробится и гасится.

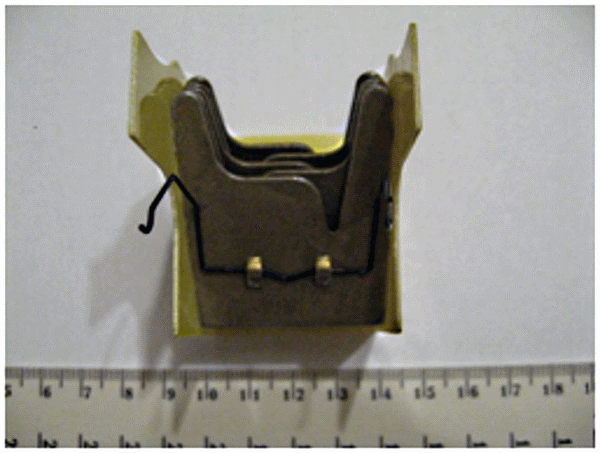

Дугогасительная камера автоматического выключателя

Перед повторным включением автомата после того, как вышло куцее замыкание, следует отыскать и убрать его предпосылки.

Ручное расцепление

Не считая автоматического режима автомат может применяться как ручной выключатель. Но основными чертами автомата являются характеристики автоматического срабатывания. Тип аппарата указывается в виде буковкы перед величиной допустимого тока. Устройство применяют также для ручной коммутации.

Свойства автоматов

Автоматы различаются величинами токов срабатывания и характеризуются отношением протекающего тока I к номинальному In.

Значения относительного тока откладываются по оси абсцисс, а по оси ординат откладывается время. На рисунке представлены свойства более распространенных автоматов В и С.

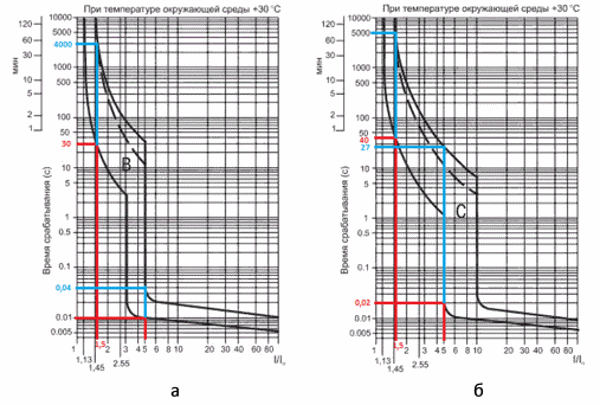

Схема-график черт автоматического выключателя: а – автомат В, б – автомат С

Если избрать автомат на 10 А, то повышение тока в 3-5 раз считается как куцее замыкание. При его увеличении до 50 А сработает электромагнитный расцепитель. На рисунке это будет ток, которому соответствует значение 5 на оси абсцисс. Если провести от нее вертикаль до скрещения с кривой, а потом горизонталь до скрещения с осью ординат, можно отыскать время срабатывания 0,01 сек. При его малой величине куцее замыкание меньше оказывает разрушающее действие на проводку.

Когда в цепи возникает перегрузка до 15 А, то I/In = 15/10 = 1,5. Проведя из этой точки вертикальную линию до скрещения с кривой, можно отыскать время срабатывания, составляющее 30 сек. В данном случае работает термическая защита. При правильном подборе сечения проводки ее изоляция за этот временной интервал не расплавится.

На рис. б для автомата С время срабатывания при КЗ будет уже 0,02 сек.

На графиках изображаются по две кривые, где нижняя – охарактеризовывает «горячее состояние» автомата, а верхняя – «холодное». Это связано с тем, что срабатывание автомата находится в зависимости от окружающей температуры. Чем она ниже, тем подольше он нагревается перед срабатыванием. Эти колебания не так значительны и играют роль только тогда, когда аппарат работает на пределе номинала.

Верно избранный автомат не будет создавать неверные срабатывания. Ведь он может отключаться даже при пуске пылесоса, что для владельца квартиры очень неловко. Понятие «время-токовая черта» введено для того, дабы выбирать автоматы с подходящей чувствительностью. Для этого устройства с одинаковой мощностью делят на типы, зависимо от различного тока и времени срабатывания:

1. А – термическая защита срабатывает, если In превышен в 1,3 раза. Токовая защита срабатывает при I > In в 2 раза со скоростью 0,05 сек. Если при всем этом электромагнит не сработает, цепь разомкнет термическая защита, но не ранее, чем за 20-30 сек. Столько времени нагревается биметаллическая пластинка до расцепления сети. Автоматы типа А применяются в электросхемах, содержащих полупроводниковые детали, которые разрушаются при маленьком увеличении тока.
2. B – соленоид отключает цепь при трехкратном увеличении номинала. Быстродействие электромагнитного расцепителя при маленьком замыкании составляет 0,015 сек. Термическая защита при всем этом сработает через 4-5 сек. Тип В применяется для цепей освещения с маленькими пусковыми токами.
3. C – более используемый тип. Срабатывание по КЗ происходит при увеличении тока в 5 раз. Применяется в схемах освещения и электроприёмниках с умеренным пусковым током.
4. D – тип автомата используется при огромных пусковых токах (для защиты электродвигателей и других активно-индуктивных нагрузок).

В некоторых автоматах защита по перегрузке не нужна. Нагрузка может быть установлена с токовым реле и автомат нужна как защита от КЗ. Он обозначается чертой МА.

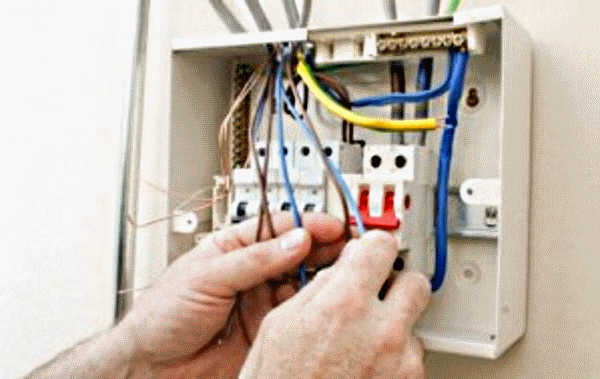

Подключение автомата для защиты электрической цепи

Хоть какой автомат может пропускать через себя ток, в 1,13 раза превосходящий номинальный. Потому проводку следует брать с припасом по сечению. При всем этом поперечник жил следует замерить перед монтажом, так как они могут изготавливаться по наименьшему допуску.

Свойства срабатывания устройств защиты различных ступеней сети не должны пересекаться. Нужно отключать нагрузку до того как хоть какой другой автоматический выключатель, находящийся поближе к цепи питания.

Ответ на вопрос в видео

Представленное видео поделится информацией, почему выбивает автомат в стабилизаторе напряжения и как этого избежать.

Автоматический выключатель защищает электрическую цепь при перегрузках и маленьких замыканиях. Выбивает автомат по этим причинам, также при его неисправности либо неверном выборе. Номинал аппарата выбирается только с целью обеспечения безопасности цепи.

Оцените статью:

Автоматические выключатели служат для аварийного размыкания цепи в случае превышения характеристик силы тока. Они позволяют уберечь приборы от поломки либо выхода из строя при недопустимых нагрузках и.

Благодаря малому потреблению энергии обширное распространение получили некоторое количество видов осветительных ламп, а конкретно: люминесцентная лампа. светодиодный осветительный прибор. Невзирая.

Достаточно нередко светодиодные лампы не соответствуют заявленной длительности жизни (30-100 тыс. ч). Выражается это в том, что они перестают светить либо начинают моргать. В особенности много жалоб на.

Обычные лампы накаливания в текущее время подменяют на другой тип ламп – энергосберегающие. Такое решение продиктовано экономией. Методы и мероприятия, направленные на экономию употребления электроэнергии.

Дифференциальный автоматический выключатель, в отличие от обычного автоматического выключателя, обеспечивает всеохватывающую защиту сети от перегрузки и нарушения целостности изоляции. Этот более высочайший.

Цепи проводки в промышленных и бытовых помещениях непременно включают в свой состав не один автоматический выключатель. Этот элемент обеспечивает неопасную эксплуатацию не только лишь электросетей.

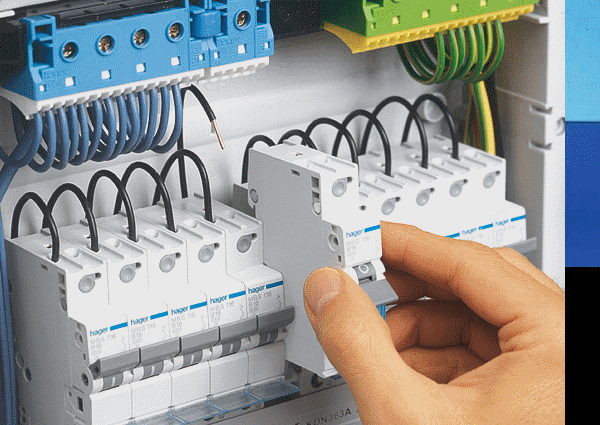

Что делать, если срабатывает автомат в электрощите

Если в квартире погас свет, отключились розетки, либо не стала работать электрическая плита, то хоть какой мало-мальски знакомый с электротехникой человек идет на площадку инспектировать в электрощите состояние автоматических выключателей. В большинстве случаев, устранение неисправности сводится к повторному включению автомата.

Факт срабатывания современного модульного автоматического выключателя определяется просто: ручка находится в положении «вниз», на ней ясно виден круглый символ – «ноль». Для включения довольно повернуть эту ручку ввысь, тогда появится горизонтальная черта, и можно будет считать, что миссия выполнена.

Многие квартиры на постсоветском пространстве оборудованы щитками с автоматами мало другого эталона. Автоматические выключатели серии АЕ и им подобные имеют малость огромные габариты, крепятся к основанию длинноватыми винтами и владеют противным свойством: при срабатывании их ручка остается в прежнем, верхнем положении. Это затрудняет поиск сработавшего автомата, который нужно выключить и опять включить, дабы вновь подать напряжение.

Но все это, по сути, мелочи. Сработавший автомат гласит о некий неисправности, а нам нужно разобраться, о какой конкретно.

Всё! Кина не будет! Электричество кончилось!

Джентльмены фортуны

Расцепители автоматических выключателей

Для начала нужно узнать хотя бы в общих чертах, что такое автоматический выключатель, и как он работает. Многим понятно, что автомат разрывает «фазу». Многополюсный автомат может разрывать и нулевой рабочий проводник. Но разрывать цепь автомат может не только лишь по желанию обладателя, поворачивающего ручку вниз. На то это и «автоматический» выключатель, что выключиться он может и автоматом.

Нужно это для того, дабы защитить проводники и квартирное электрическое оборудование от завышенного электрического тока, способного вызвать пожар и разрушения. Предпосылкой же возрастания тока может стать:

1. Перегрузка сети. Ее может вызвать включение неисправных электроприемников, либо электроприемников, суммарная мощность которых превосходит способности сети. Последнее может быть связано и с неверной электрической разводкой по квартире, когда на одну группу приходится огромное количество бытовых розеток. Любая розетка в отдельности полностью может быть и не перегружена, но суммарный их ток может достигать недопустимых для 1-го автомата значений.

Для защиты от токов перегрузки в автоматических выключателях применяется термический расцепитель – биметаллический контакт, состояние которого находится в зависимости от температуры, которая, в свою очередь, находится в зависимости от протекающего электрического тока. Уставку, другими словами, ток срабатывания термического расцепителя обычно можно регулировать в маленьких границах.

2. Куцее замыкание в сети. Оно может быть вызвано неисправностью проводки либо выходом из строя какого-нибудь электроприемника. Для новейшей проводки куцее замыкание может стать результатом ошибки в монтаже, к примеру, при соединении проводов в ответвительной коробке. На физическом уровне куцее замыкание – это электрическое соединение фазного и нулевого проводника кроме нагрузки. Так как сопротивление цепи в данном случае ограничивается только сопротивлением проводов, то электрический ток одномоментно добивается очень огромного значения.

Для защиты от сверхтоков недлинного замыкания термический расцепитель автомата неэффективен: пока нагреется и разорвется биметаллический контакт, провода уже почти наверняка будут повреждены, а электрическая дуга вызовет возгорание. Потому в модульных автоматических выключателях всегда применяется электромагнитный расцепитель, скорость срабатывания которого составляет толики секунды с момента возрастания тока.

Итак, если в вашем квартирном щитке сработал автоматический выключатель, то можно, естественно, включить его вновь. Но систематическое срабатывание гласит о некий дилемме, которую придется решать. Что все-таки делать, если отключился автомат в электрощите?

Куцее замыкание в цепи розеток

При моментальном срабатывании автомата после его включения все есть основания считать, что мы имеем дело с маленьким замыканием – термический расцепитель так стремительно не сработает. Убедиться в наличии замыкания можно с помощью мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при маленьком замыкании должно быть близко к нулю. Очевидно, проводить подобные измерения можно, только при выключенном автомате.

Коль скоро мы удостоверились, что причина срабатывания – куцее замыкание, то нужно узнать, где конкретно оно вышло. Автоматические выключатели в щитке должны быть подобраны в согласовании с принципами селективности, а это означает, что сработать должен конкретно автомат, расположенный поближе всего к месту недлинного замыкания. При всем этом выключатель реагирует лишь на замыкания в той части цепи, которая размещена после него относительно полосы.

Потому, скажем, если срабатывает только вводной автоматический выключатель, то место замыкания с большой толикой вероятности размещено прямо во вводном щите. При замыкании в границах квартиры срабатывает групповой выключатель и часто совместно с ним – вводной автомат. В данном случае вводной аппарат можно смело включить вновь и узнать, какая конкретно группа электроприемников подключена к проблемному проводу – эта группа не будет работать.

Выяснив этот вопрос, можно отключить все эти электроприемники и вновь ввести групповой автомат в работу. Если он не сработал, то причина состоит в неисправности 1-го из отключенных электроприборов. Отыскать определенного виновника можно или поочередным включением всех электроприемников, или измерением их входного сопротивления. 2-ой метод не подходит для устройств, имеющих электронное управление. Неисправный устройство, очевидно, подлежит ремонту.

Если все приборы исправны, нужно приступить к осмотру розеток, входящих в состав группы: пластмассовые корпуса разобрать, проверить и подтянуть клеммные зажимы. После розеток наступает черед коробок.

Их придется вскрыть. И если осмотр не выявит очевидных дефектов, то провода нужно разъединить, дабы проверить сопротивление между жилами кабелей по отдельности. Такая проверка уже точно дозволит найти, в каком конкретно из кабелей имеется замыкание. Покоробленная линия подлежит подмене, а жилы в коробке нужно вновь соединить с применением сертифицированных зажимов.

Куцее замыкание в цепи освещения

Если срабатывающий автоматический выключатель защищает цепи освещения, то проверку можно начать с введения автомата при выключенных выключателях. Не сработал автомат – можно попеременно щелкать выключателями для того, дабы узнать, в цепи какого конкретно из них имеется куцее замыкание. Таким макаром сужаем область поиска до цепи группы осветительных приборов, вводимых с 1-го выключателя.

В этой группе следует кропотливо оглядеть каждый осветительный прибор, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление между фазным и нулевым проводом со стороны каждого осветительного прибора. При всем этом можно найти осветительный прибор либо кабельную линию, в какой вышло замыкание.

Если же куцее замыкание выявляется на всех светильниках группы, либо находится в сети вне зависимости от положения выключателя, то местом замыкания, вероятнее всего, является ответвительная коробка освещения. Ее нужно вскрыть и проверить точь-в-точь как в случае с замыканием розеточной сети. Ну, а если и в коробке полный порядок, то прозваниваем отдельные кабельные полосы, разъединив их концы.

Перегрузка сети

Как уже говорилось, в случае перегрузки сети по току автоматическому выключателю нужна некоторое время для срабатывания. Обычно идет речь о нескольких минутках. Потому если автомат вышибает временами, то очень может быть, что вы имеете дело конкретно с перегрузкой.

Перегрузка цепи освещения – явление довольно редчайшее, и дабы его избежать, используйте только лампы, подходящие по мощности к вашим светильникам, а модернизацию цепи освещения производите с учетом резерва по мощности. Ведь цепи освещения отдельных квартир нередко бывают защищены одним автоматом на 10 ампер. Этого нередко бывает и довольно, но при установке огромного количества дополнительных осветительных приборов в щитке нужно предугадать дополнительный автомат освещения для их питания, в особенности, если осветительные приборы галогеновые либо с обыкновенными лампами накаливания.

Перегрузка розеточной сети – это совершенно не уникальность. Во время проектирования и монтажа проводки в доме нереально точно найти нагрузку на каждую группу. Потому для удобства жильцов на группу, включаемую одним автоматическим выключателем, приходится по три-четыре розетки. И, невзирая на то, что номинал автоматического выключателя обычно подбирается по сечению питающей жилы и не превосходит 25 ампер, номинальный ток розеток может составлять 16 ампер.

Тут все есть предпосылки для перегрузки, если все массивные электроприемники, такие как чайник, утюг, микроволновая печь и тому схожее, включить в розетки одной группы. Здесь уж, очевидно, сработает автоматический выключатель. И дабы подобного не происходило, нужно умеренно распределять сильную нагрузку между группами, а при отсутствии таковой способности – не включать в сеть сразу несколько массивных электроприемников.

Случается, что неисправный электроприёмник потребляет завышенный ток, который приводит к перегрузке сети и срабатыванию автоматического выключателя. Замерить ток в бытовых критериях не всегда может быть, но если срабатывание термического расцепителя происходит только при включении какого-то 1-го электроприемника, а номинальная мощность этого устройства не превосходит 2,5 кВт, то следует произвести его ревизию на предмет наличия дефектов.

Неисправность автоматического выключателя

Не так и изредка предпосылкой неизменного срабатывания автоматических выключателей является неисправность последних. Даже посреди новых автоматов допускается некоторое количество бракованных экземпляров. Их неспособность держать уставку (а касается это, в главном, термических расцепителей) нередко выявляется исключительно в ходе эксплуатации.

Потому при периодическом срабатывании термического расцепителя автомата, до того как приступать к конструктивным способам решения трудности, можно просто произвести пробную подмену автомата на похожий по номиналу и характеристике.

В заключение

В статье мы специально обошли стороной моменты, когда срабатывание автомата вызвано повреждением полосы в процессе ремонтных работ – это тема отдельного разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.

Но в итоге хотелось бы напомнить, что самый пользующийся популярностью метод решения задачи срабатывающего автомата – замена его на автомат большего номинала – не допустим категорически. Автоматические выключатели – это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается конкретно с целью обеспечения безопасности. Произвольно избранный автомат не выполнит собственных функций и не защитит от небезопасных режимов работы электрической сети.
