В виду того что ближайшее время мы смотрим постепенное увеличение тарифов на ЖКХ, люд стремиться к экономии и перебегает на энергосберегающие источники освещения.
По сопоставлению с обыкновенными лампами накаливания энергосберегающие и светодиодные лампы владеют множеством преимуществ. И один из огромных плюсов это маленькое потребление электроэнергии. Но встречается также один недочет. Человек купил в магазине светодиодную лампочку пришел домой вкрутил ее заместо лампочки Ильича и следит необыкновенный эффект который ранее не лицезрел. Выключатель отключен, а лампочка начинает мигать.
Многие порочным делом задумываются, что лампа неисправна либо бракована, относят их назад в магазин с требованием поменять либо возвратить средства. Но не стоит паниковать, так как неувязка кроется не в лампе. И сейчас мы разглядим, почему так происходит и как можно эту делему решить.
Мерцание светодиодных ламп как избавиться от препядствия
Приветствую всех гостей на веб-сайте «Электрик в доме» . Сейчас желаю разглядеть вопрос почему моргает светодиодная лампа в выключенном состоянии и как избавиться от задачи, который как оказывается беспокоит многих юзеров. Вопрос, казалось бы, обычной, но почему то у многих появляются трудности с решением. Эта статья будет дополнением ранее размещенной на эту же тему. Если помните, то в прошлой статье мы рассматривали причину мерцания энергосберегающих ламп. Для решения препядствия использовали резистор. Подключался он параллельно лампе, что в свою очередь решало делему с мерцанием энергосберегайки.
На моем видео канале Ютуб есть даже видео как убрать делему. Но комментариев идёт сильно много. Видно, что людям не понятно как избавиться от препядствия. Одним приглянулся метод решения при помощи резистора, другим нет. Многие отыскивают решение в демонтаже подсветки на выключателе. Некоторые рекомендуют поставить параллельно светодиодной лампе обыденную лампу накаливания. Это естественно решит делему мерцания, но не многим таковой вариант подойдет.
На сегодня энергосберегающие лампы вытесняются светодиодными аналогами. Но неувязка остается, при выключении выключателя появляется эффект мерцание светодиодных ламп как избавиться от этой задачи разглядим в данной статье.
Сходу желаю сказать что эффект мерцание лампы в выключенном состоянии наблюдается не зависимо от того энергосберегающая лампа либо светодиодная. Потому данный метод решения можно использовать к хоть каким видам ламп.
Более высококачественные светодиодные лампы не мигают, но такие экземпляры стоят соответственно дороже. Не каждый может позволить для себя приобрести лампочку за 10 баксов. А если учитывать что таких лампочек нужна 5-6 штук на квартиру, то стоимость вообщем выходит непосильной для домашнего бюджета.
Светодиодная лампа моргает после выключения – решение задачи
Как вы помните, причина мерцания энергосберегающих и светодиодных ламп при подключении их через выключатель с подсветкой кроется в электронной схеме лампы. А поточнее в сглаживающем конденсаторе. Когда лампа подключается через выключатель с подсветкой, через диодный индикатор подсветки в отключенном состоянии выключателя протекает ток. Этот ток маленькой, сотые части ампера, но его хватает для подзарядки сглаживающего конденсатора в схеме лампы.

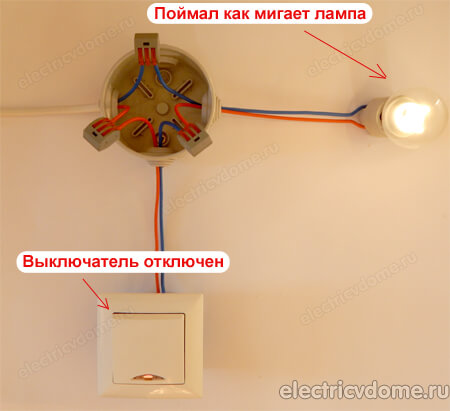

Как этот конденсатор набирает достаточное количество заряда, он пробует запустить схему питания, но заряда хватает только на маленький импульс, лампа вспыхивает и угасает. По мере заряда конденсатора процесс повторяется, в итоге чего мы и смотрим мигающую лампу.
Тут я приведу более распространенные варианты, которые приводят к мерцанию ламп и методы их решения.
1) Одноклавишный выключатель с подсветкой
Самая обычная схема подключения — один выключатель с подсветкой одна светодиодная лампочка. Лампочек может быть и больше (к примеру трех- либо пяти- рожковая люстра) главное, дабы все они подключались через одноклавишный выключатель.
Итак, мерцание светодиодных ламп как избавиться от препядствия при таковой схеме? Как я уже упомянул выше, в прошлой статье методом решения трудности мерцания энергосберегающих ламп был резистор мощностью 2 Вт сопротивлением 50 кОм. Сейчас разглядим другой метод, как можно решить данную делему при помощи конденсатора.

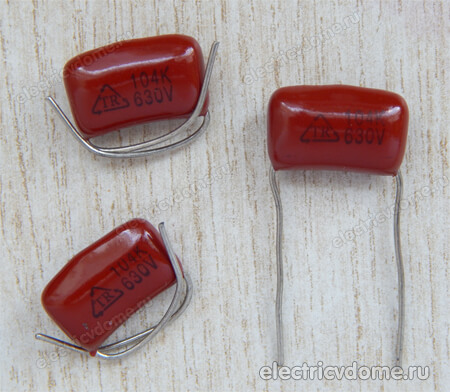

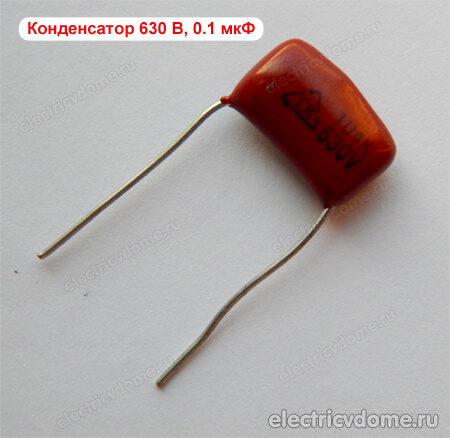

Я применяю конденсаторы на напряжение 630 В и емкостью 0.1 мкФ. Многие рекомендуют использовать конденсаторы на 220 Вольт. Я считаю это не совершенно верно, так как таковой конденсатор может не выдержать напряжения сети и однажды выйдет из строя. Не непременно, что это случится сходу после подключения, может быть пройдет некоторый промежуток времени (все находится в зависимости от свойства).
Почему я так думаю? Все знают, что напряжение в сети равно 220 Вольт. А какое это напряжение? Верно действующее! А чему равно действующее напряжение. Наибольшее значение напряжения (амплитудное) разделенное на корень из 2-ух. А амплитудное значение напряжения в свою очередь равно: корень из 2-ух помножить на 220 В. Другими словами при обычной работе в сети 220 Вольт амплитудное значение напряжения равно 311 Вольт. И конденсатор который рассчитан на напряжение 220 В может просто разорваться при таком значении амплитудного напряжения.
Итак, если у Вас мигает светодиодная лампа одним из методов решением препядствия, может стать глиняний конденсатор 630 Вольт, 0.1 мкФ.

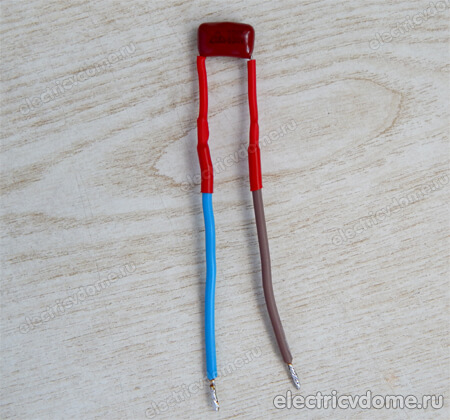

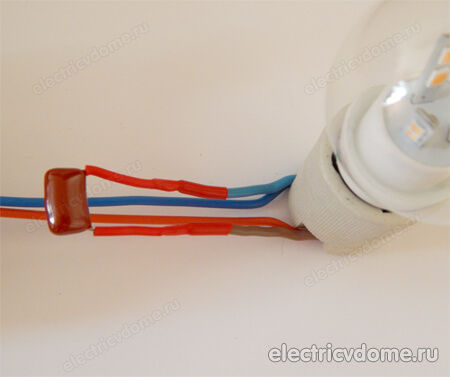

Подключаем конденсатор параллельно лампе. Для удобства можно напаять провода к ножкам. Полярности конденсатор не имеет, потому без различия как его подключать (фаза — ноль), главное дабы он был подключен наряду с лампой.
Выполнить это можно конкретно на плафоне если это точечный осветительный прибор, если это люстра то под декоративной тарелкой люстры, в распределительной коробке и т.п. Другими словами основная задачка скрыть его от глаз, как вы это будете делать это уже без различия.

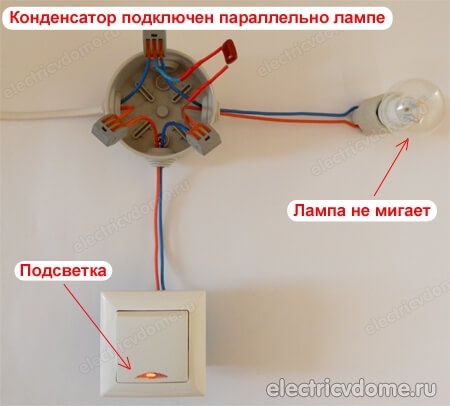

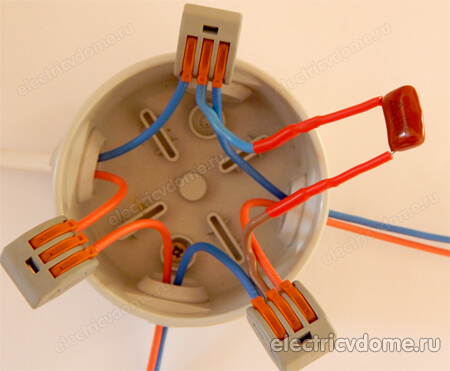

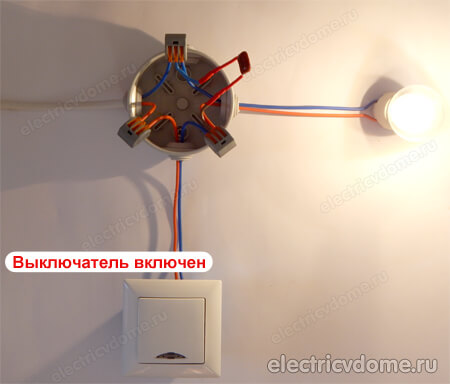

Для наглядности я решил показать как можно подключить конденсатор в распределительной коробке и конкретно в плафоне (люстре). 1-ый вариант размещение конденсатора в распредкоробке.

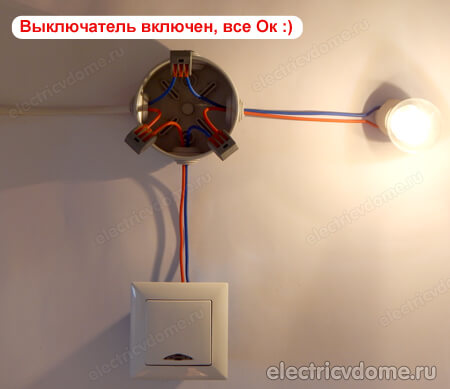

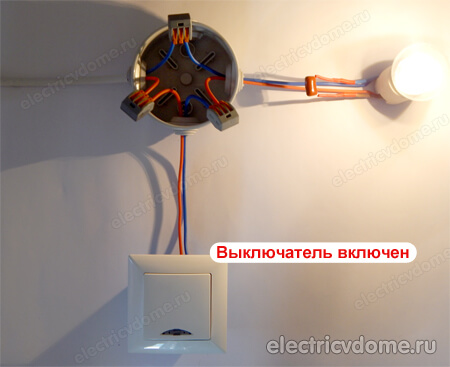

Когда выключатель включен, лампа работает без замечаний, конденсатор не нагревается — все нормально.

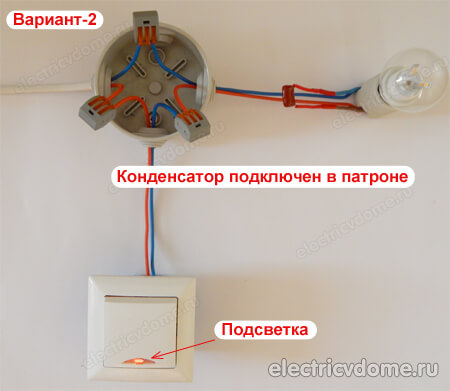

2-ой вариант, подключение конденсатора конкретно в плафоне:

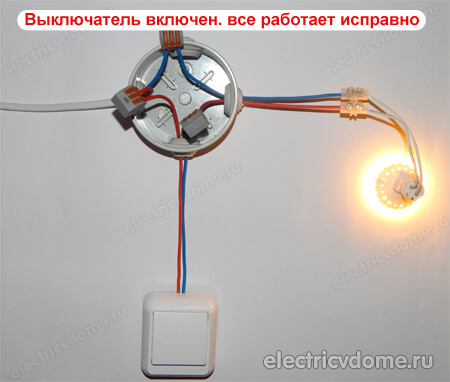

Проверяем работоспособность всей схемы, все работает:
2) Двухклавишный выключатель с подсветкой

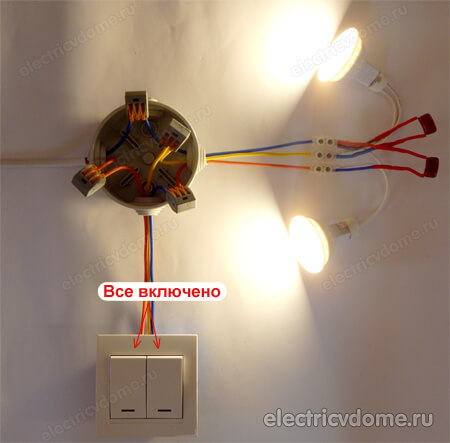

Следующим вариантом разглядим схему подключения, когда освещение разбито на несколько групп. К примеру, когда светодиодные точечные осветительные приборы разбиты на две группы и управляются через двухклавишный выключатель. Либо просто двойным выключателем управляется освещение в 2-ух различных комнатах.

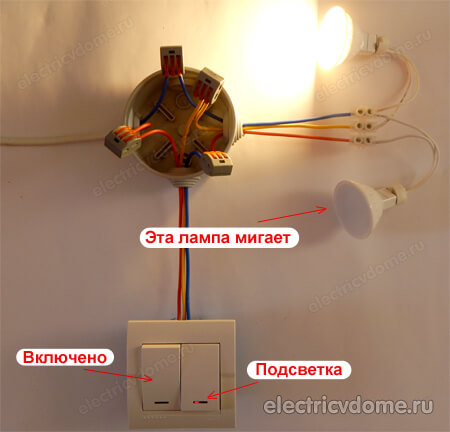

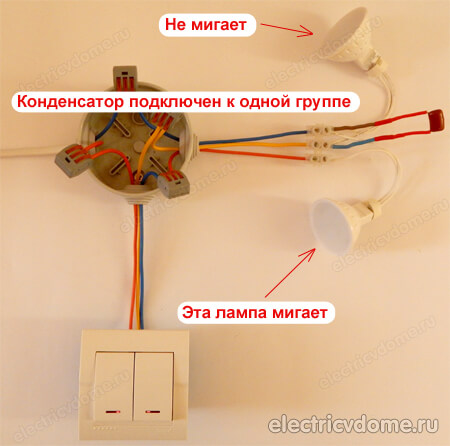

Большая часть юзеров решают делему подключением конденсатора к одной лампе (группе) запамятывая о том, что подсветки две. Позже удивляются, почему моргает светодиодная лампа в выключенном состоянии, я же конденсатор установил?

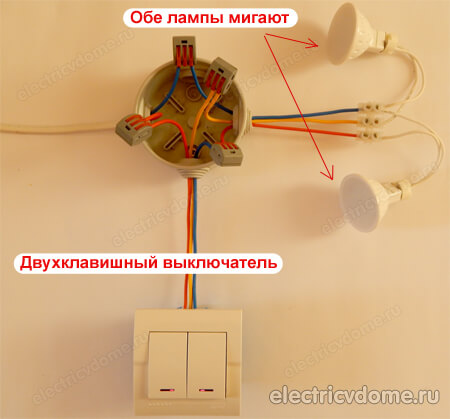

Если при таковой схеме подключения в каждую группу вкрутить по светодиодной лампочке, то они начнут мигать, не зависимо друг от друга. Это происходит, так как на каждую лампочку (каждую группу) повлияет свой индикатор подсветки в выключателе.

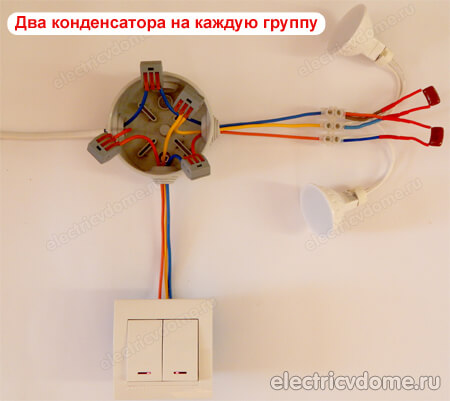

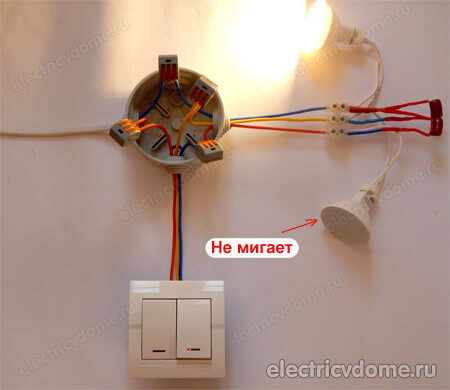

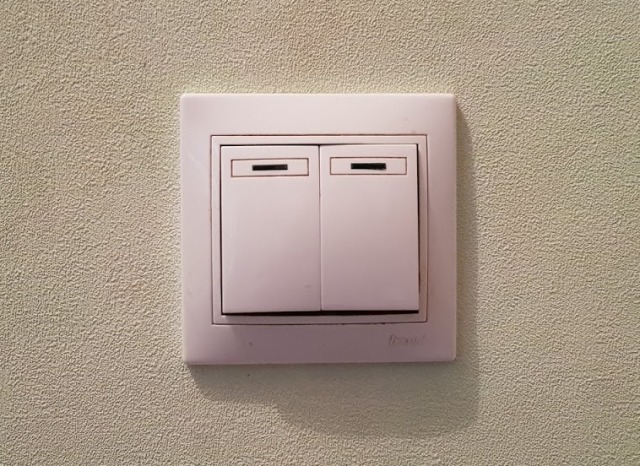

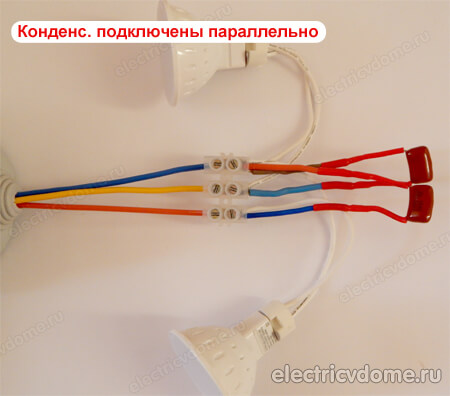

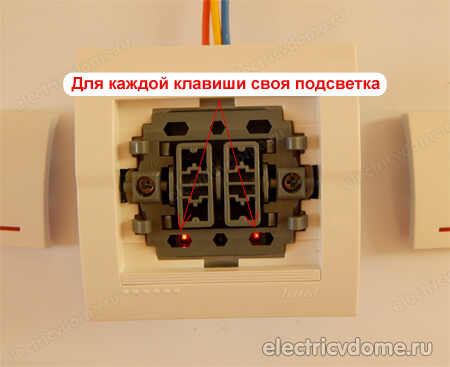

Выключатель двухклавишный, потому как вы осознаете световых индикаций тоже две. Соответственно необходимо устанавливать не один конденсатор, а два, каждый на свою группу.
| Кстати, Вы наверняка увидели что у выключателя компании Lezard кнопки размещены напротив. Включение происходит не ввысь, а вниз. |
3) Некорректная схема подключения

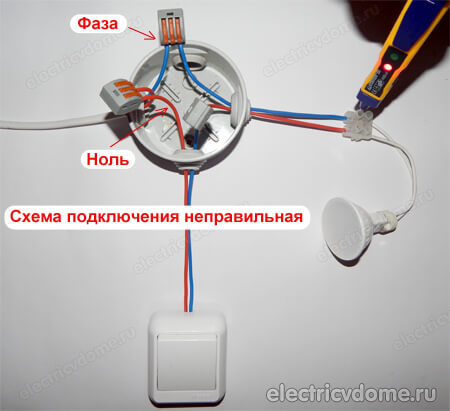

Очередной предпосылкой, почему моргает светодиодная лампа в выключенном состоянии, может стать некорректная схема подключения. При этом такая неувязка может появиться, даже если выключатель будет без подсветки. Что я имею в виду под выражением некорректная схема.

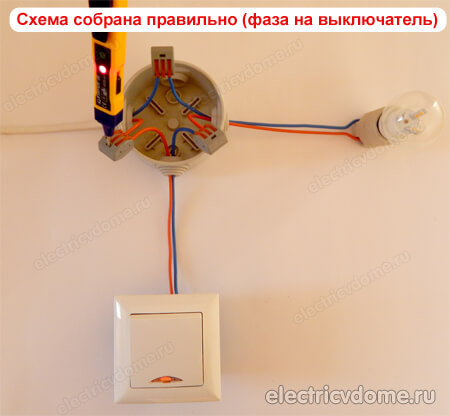

Все мы знаем, что при расключении проводов в распределительной коробке схема собирается таким макаром, дабы на выключатель шла фаза. Ноль впрямую подключается к лампочке (люстре). Это делается в целях безопасности. Если подключение выполнено напротив, таким макаром, что конкретно фазный провод подключается к светильнику впрямую, может появиться эффект мерцания при отключенном выключателе.
За счет того что цоколь лампы всегда находится под потенциалом, конденсатор повсевременно заряжается и при отключенном выключателе мы смотрим тот же эффект что и с выключателем с подсветкой.

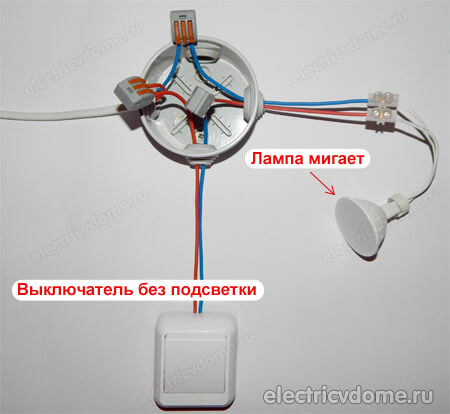

Случается так, что человек преднамеренно ставит выключатели без подсветки , дабы избавиться от мерцания светодиодных ламп, а после установки получает обратный эффект. Многих это вводит в ступор, почему так происходит. Это нередко можно следить в особенности в домах со старенькой проводкой. Ранее при сборке распределительных коробок на этот счет не очень переживали.
| Есть спецы, у каких установлен выключатель с подсветкой, и дабы уйти от трудности мерцания светодиодных ламп они специально меняют местами фазу и ноль. Но это как вы сообразили, не поможет, и лампа будет мигать в обоих случаях. |
4) Наведенное напряжение в проводке
И очередной вариант, который может привести к мерцанию светодиодных ламп – наведенное напряжение в проводке.
Когда в штробе проложено несколько магистралей проводки, ну и еще с неплохой нагрузкой на отключенных участках проводки может появиться наведенное напряжение. Его значения может полностью хватить для того дабы лампа начала мигать. При этом такое может появиться, даже если выключатель будет без подсветки и схема подключения будет правильной.
Либо как бывает, некоторые умельцы дабы сберечь на кабеле прокладывают один 4 либо пяти- жильный кабель и подключают две жилы (фазу и ноль) к одному потребителю, а другие жилы к другому. Выходит, что одним кабелем питается два потребителя. В данном случае если один из потребителей будет работать, а другой будет отключен, на его контактах может появиться наведенное напряжение.
А на сей день все, думаю я разглядел все варианты, при которых может появиться мерцание светодиодных ламп как избавиться от данной препядствия, тоже надеюсь понятно. Уверен, что данная статья поможет Для вас либо уже посодействовала решить этот вопрос.
Почему мигают светодиодные лампы после выключения? Повинет выключатель с подсветкой!
Выключатель с подсветкой – комфортное и прекрасное решение. Она нужна для того дабы ночкой не находить рукою где врубается свет, хаотично хлопая по стенке. Но с переходом на энергосберегающие, а потом и на светодиодные лампы многие столкнулись с неувязкой, что лампочка мигает либо меркло светится с таким выключателем. Подсветка и вызывает этот эффект. В этой статье мы поведаем почему светодиодные лампочки мигают, когда свет не пылает.
Содержание статьи
Виды подсветки выключателей и принцип деяния
В выключателях устанавливают подсветку 1-го из 2-ух вероятных видов:

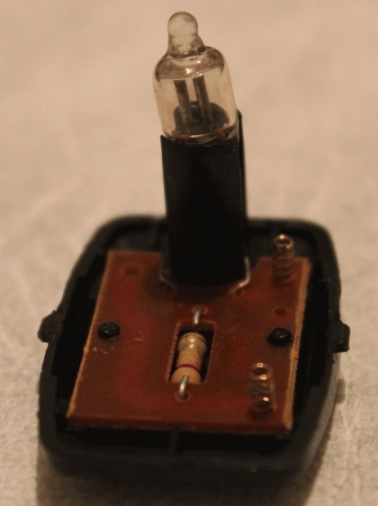

1. Неоновая лампочка (индикатор тлеющего разряда).
Световая индикация на неоновой лампочке, как и на светодиодах потребляет малый ток (единицы миллиампер). Неоновый индикатор загорается, когда выключатель переведён в положение «ОТКЛ», другими словами когда его контакты разомкнуты. Когда вы нажимаете на кнопку, замыкая его контакты – лампа врубается, а индикация выключается.
Логика работы тривиальна. Но как работает подсветка выключателя?
Независимо от типа подсветки, дабы она горела необходимо дабы через лампочку протекал ток. Ранее, для домашнего освещения, мы использовали лампы накаливания либо галогеновые лампы, в любом случае свет излучался железной спиралью.
Итак вот ток светодиода либо неонки протекал по цепи:

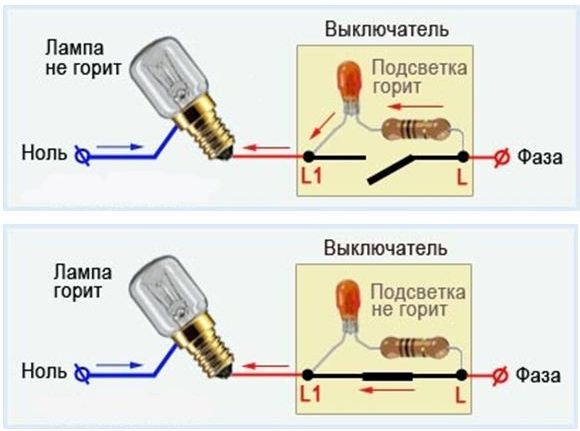

Это наглядно проиллюстрировано на рисунке ниже.

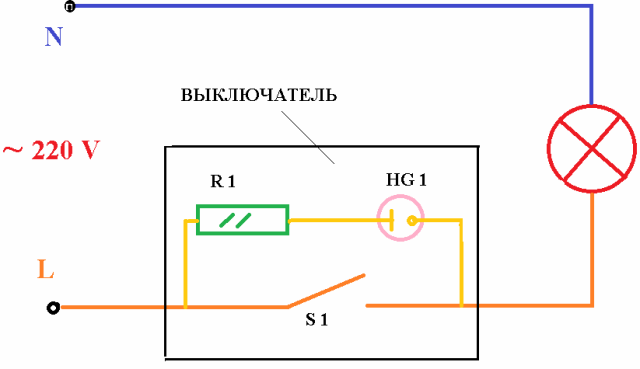

Ознакомьтесь со схематическим изображением этой цепи.

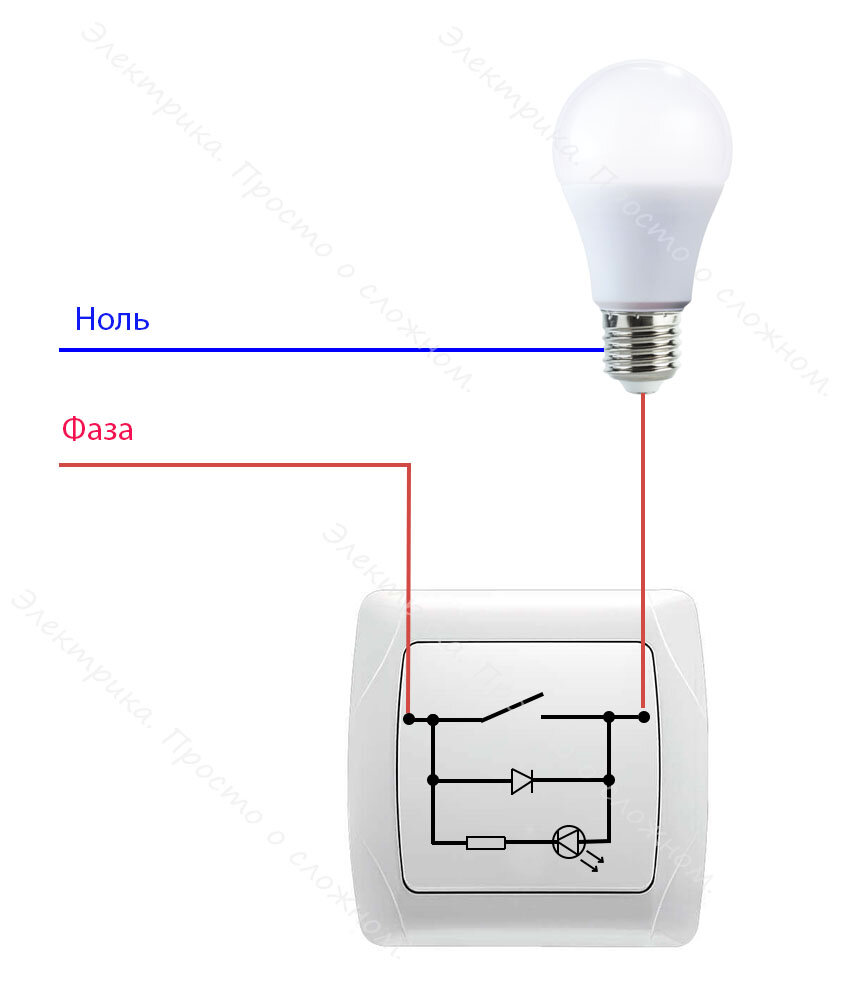

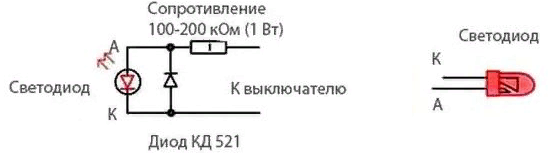

Схема светодиодной подсветки изображена ниже.
Почему мелькают светодиодные и энергосберегающие лампы
Но спираль лампы накаливания представляет собой замкнутый участок цепи, пусть и с огромным сопротивлением. Так мы плавненько подошли к основному вопросу статьи – причине мерцания светодиодных ламп от выключателя с индикатором.
Через светодиоды либо малогабаритную люминесцентную лампу (энергосберегайка) ток подсветки протекать не может так как они не запитаны впрямую от сети 220В, и не представляют собой аналог спирали. Оба типа экономичных лампочек питаются от специального устройства, для люминесцентных ламп именуется оно электронный пускорегулирующий аппарат, а для светодиодных – драйвер.
В общем виде оба источника питания представляют собой импульсный преобразователь. Когда вы включаете такую лампу в цепь где есть выключатель с подсветкой – её ток начинает заряжать сглаживающий конденсатор, до того времени, пока на нём не окажется энергии в количестве достаточном для краткосрочного пуска лампы.
Это и есть причина мерцания осветительного прибора при отключенном выключателе. Зависимо от мощности лампы и схемотехники цепей питания – лампа может мелькать, меркло пылать либо совсем не демонстрировать реакцию на такие выключатели. Подсветка в свою очередь может работать, а может и не работать совершенно.
Как убрать делему
Всё до боли просто, дабы свет не мигал необходимо убрать светодиод либо неонку из выключателя. Для этого снимают декоративную кнопку выключателя, извлекают его из стенки и убрать неонку либо светодиод, она может быть или в виде такового модуля как изображен ниже, или просто установлена между контактами. В любом случае необходимо убрать лампочку-индикатор.
В этом видео наглядно продемонстрирован этот процесс.

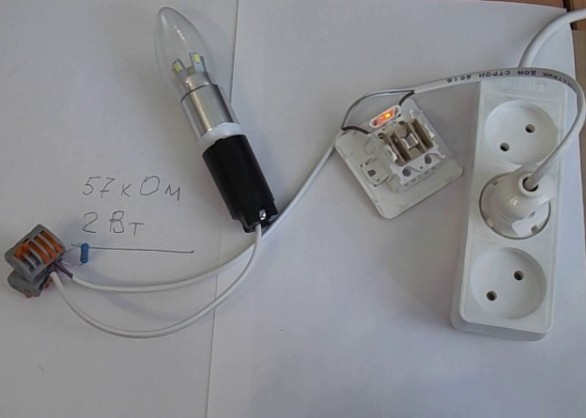

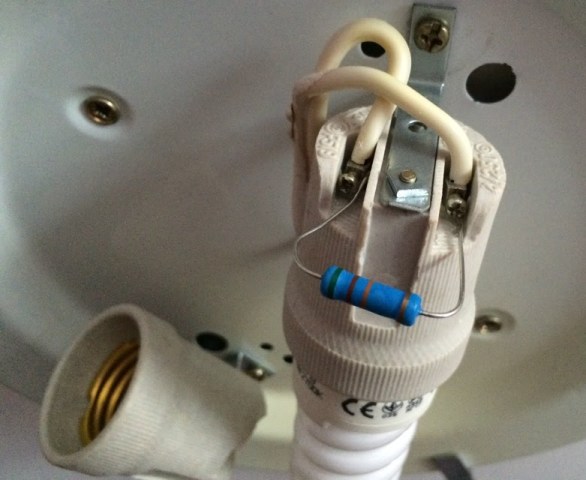

Если вы не желаете убирать подсветку – сформируйте другой путь для протекания тока. Для этого параллельно лампе устанавливают резистор высокого сопротивления – 50-510 кОм 2 Вт. Его можно высчитать по току индикатора, а можно подобрать опытным методом.
Но многие электрики ругают этот метод из-за того, что резистор может нагреваться. Вы сможете применять реактивное сопротивление конденсатора в этих же целях. Ёмкость конденсатора должна быть порядка толикой микрофарада (0.1-0.5мкФ), а рабочее напряжение не меньше 400В.
Заключение
Убрать мерцание отключенной лампы от выключателя с подсветкой не составляет труда. Мы привели три варианта решения этой трудности. У каждого есть свои достоинства и недочеты. Какой из них избрать – решать для вас. Также необходимо отметить и то, что на данный момент многие светодиодные лампы не мигают от подсветки выключателя.
