Глава 1.7. Заземление и защитные меры электробезопасности
Защитные проводники (PE-проводники)
1.7.121. В качестве PE-проводников в электроустановках напряжением до 1 кВ могут употребляться:
1) специально предусмотренные проводники:
- жилы многожильных кабелей;
- изолированные либо неизолированные провода в общей оболочке с фазными проводами;
- стационарно проложенные изолированные либо неизолированные проводники;
2) открытые проводящие части электроустановок:
- дюралевые оболочки кабелей;
- железные трубы электропроводок;
- железные оболочки и опорные конструкции шинопроводов и комплектных устройств промышленного производства.
Железные короба и лотки электропроводок можно применять в качестве защитных проводников при условии, что устройством коробов и лотков предвидено такое внедрение, о чем имеется указание в документации изготовителя, а их размещение исключает возможность механического повреждения;
3) некоторые посторонние проводящие части:
- железные строй конструкции построек и сооружений (фермы, колонны и т.п.);
- арматура железобетонных строй конструкций построек при условии выполнения требований 1.7.122;
- железные конструкции производственного предназначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).
1.7.122. Внедрение открытых и посторониих проводящих частей в качестве PE-проводников допускается, если они отвечают требованиям истинной главы к проводимости и непрерывности электрической цепи.
Посторонние проводящие части могут быть применены в качестве PE-проводников, если они, не считая того, сразу отвечают следующим требованиям:
1) непрерывность электрической цепи обеспечивается или их устройством, или надлежащими соединениями, защищенными от механических, хим и других повреждений;
2) их демонтаж неосуществим, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости.
1.7.123. Не допускается применять в качестве PE-проводников:
- железные оболочки изоляционных трубок и трубчатых проводов, несущие тросы при тросовой проводке, металлорукава, также свинцовые оболочки проводов и кабелей;
- трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и консистенций, трубы канализации и центрального отопления;
- водопроводные трубы при наличии в них изолирующих вставок.
1.7.124. Нулевые защитные проводники цепей не допускается применять в качестве нулевых защитных проводников электрического оборудования, питающегося по другим цепям, также применять открытые проводящие части электрического оборудования в качестве нулевых защитных проводников для другого электрического оборудования, кроме оболочек и опорных конструкций шинопроводов и комплектных устройств промышленного производства, обеспечивающих возможность подключения к ним защитных проводников в подходящем месте.
1.7.125. Внедрение специально предусмотренных защитных проводников для других целей не допускается.
1.7.126. Меньшие площади поперечного сечения защитных проводников должны соответствовать табл.1.7.5.
Таблица 1.7.5. Меньшие сечения защитных проводников.
Сечение фазных проводников, мм 2
Меньшее сечение защитных проводников, мм 2
Площади сечений приведены для варианта, когда защитные проводники сделаны из такого же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.
Допускается, по мере надобности, принимать сечение защитного проводника наименее требуемых, если оно рассчитано по формуле (только для времени отключения ≥ 5 с):
где S — площадь поперечного сечения защитного проводника, мм 2
I — ток недлинного замыкания, обеспечивающий время отключения покоробленной цепи защитным аппаратом в согласовании с табл.1.7.1 и 1.7.2 либо за время менее 5 с в согласовании с 1.7.79, А;
t — время срабатывания защитного аппарата, с;
k — коэффициент, значение которого находится в зависимости от материала защитного проводника, его изоляции, исходной и конечной температур. Значение k для защитных проводников в разных критериях приведены в табл.1.7.6-1.7.9.
Таблица 1.7.6.Значение коэффициента k для изолированных защитных проводников, не входящих в кабель, и для неизолированных проводников, касающихся оболочки кабелей(исходная температура проводника принята равной 30 °С)
Как посчитать площадь сечения?
Поначалу разрезаем кабель и замеряем поперечник его жилы, после этого приступаем к расчетам. Так как форма сечения проводов круглая, то рассчитывать ее будем за формулой определения площади круга: S = π • d²/4, где: S — разыскиваемая площадь поперечного сечения, кв.
Как высчитать площадь поперечного сечения?
Как рассчитать площадь поперечного сечения
Если труба круглая, площадь сечения считать нужно по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, нужно возвести радиус в квадрат и помножить его на 3,14. К примеру, площадь сечения трубы поперечником 90 мм.
Как отыскать площадь сечения?
Площадь сечения некоторых фигурФигураФормула вычисления площадиВычислить площадьПараллелограммb hb = h =Трапеция2a+b ha = b = h =Верный многоугольник (это многоугольник, у которого все углы и все стороны равны между собой)ns24 tan( n)s = n =Кругr2 либо 4 d2r =Ещё 11 строк
Что такое поперечное сечение?
Поперечное сечение — сечение под прямым углом к продольной оси. Сечение сети — в теории сетей связи, неизбыточная совокупа ребер, которые необходимо изъять из сети (рассечь), дабы нарушилась её связность.
Как отыскать сечение формула?
Найти сечение проводника. Для этого необходимо пользоваться формулой (2): R = ρ · L/S.
…
Правила расчета по длине
- L – длина проводника, м. …
- ρ – удельное сопротивление материала (медь либо алюминий), Ом/мм2·м: 0,0175 для меди и 0,0281 для алюминия.
Читайте также Как измерить напряжение мультиметром на аккуме?
Как найти сечение многопроволочного провода?
Измерение сечения гибкого кабеля
измерить длину всех витков; поделить длину на количество витков и помножить приобретенный итог на полное количество проводов.
Как отыскать площадь сечения в цилиндре?
Площадь сечения цилиндра
- S = π * d 2 / 4, где d — поперечник цилиндра. Формула для расчета площади осевого сечения цилиндра:
- S = d * h, где d — поперечник цилиндра; h — высота цилиндра. …
- S = a * h, где a — хорда основания цилиндра; h — высота цилиндра.
Как высчитать сечение трубы?
Для расчета сечения трубопровода нужно вычислить площадь круга с поперечником, который равен внешнему поперечнику трубы, после этого отнять толщину ее стен. R — радиус круга, равный половине ее внутреннего поперечника; S — разыскиваемое значение; Pi — число «пи», которое обычно округляют до 3,14.
Что необходимо выполнить дабы отыскать площадь?
Дабы вычислить площадь прямоугольника, необходимо знать его ширину (маленькая сторона; представьте ее как высоту) и длину (длинноватая сторона; представьте ее как сторону, к которой проведена высота). Площадь прямоугольника равна произведению длины на ширину. ‘Площадь = длина х высота, либо S = a х h.
Как отыскать площадь треугольника?
- 1-ый метод. Дабы отыскать площадь треугольника, нужно отыскать полупроизведение 2-ух его сторон на синус угла между ними (рис. …
- 2-ой метод. Дабы отыскать площадь треугольника, необходимо сторону помножить на высоту, проведенную к этой стороне (рис. …
- 3-ий метод. …
- 4-ый метод. …
- 5-ый метод.
Как отыскать радиус сечения конуса?
Площадь сечения конуса
- S = π * d 2 / 4, где d — поперечник конуса. Формула для расчета площади осевого сечения конуса:
- S = d * h / 2, где d — поперечник конуса; h — высота конуса. …
- S = a * h / 2, где a — хорда основания конуса; h — высота конуса.
Как отыскать площадь сечения трапеции?
Трапецией именуется четырехугольник, у которого две стороны параллельны, а две другие не параллельны. Площадь трапеции равна произведению полусуммы ее оснований (a, b) на высоту (h): 1.
Читайте также Как прозвонить резистор мультиметром не выпаивая?
Что такое площадь поперечного сечения?
3.5 площадь поперечного сечения (cross-sectional area): Площадь, которую необходимо рассматривать после разрушения либо разрезания.
Что такое поперечное сечение проводника?
У проводников есть поперечное сечение – это фигура, образованная от их рассечения плоскостью поперечного направления. Если его подобрать некорректно, линия выйдет из строя либо зажгется при скачках напряжения.
Электрическое сопротивление проводников
Хоть какое тело, по которому протекает электрический ток, оказывает ему определенное сопротивление. Свойство материала проводника препятствовать прохождению через него электрического тока именуется электрическим сопротивлением.
Электронная теория так разъясняет суть электрического сопротивления железных проводников. Свободные электроны при движении по проводнику бессчетное количество раз встречают на собственном пути атомы и другие электроны и, взаимодействуя с ними, безизбежно теряют часть собственной энергии.
Электроны испытывают вроде бы сопротивление собственному движению. Разные железные проводники, имеющие различное атомное строение, оказывают различное сопротивление электрическому току.
Точно этим же разъясняется сопротивление водянистых проводников и газов прохождению электрического тока. Но не стоит забывать, что в этих субстанциях не электроны, а заряженные частички молекул встречают сопротивление при собственном движении.

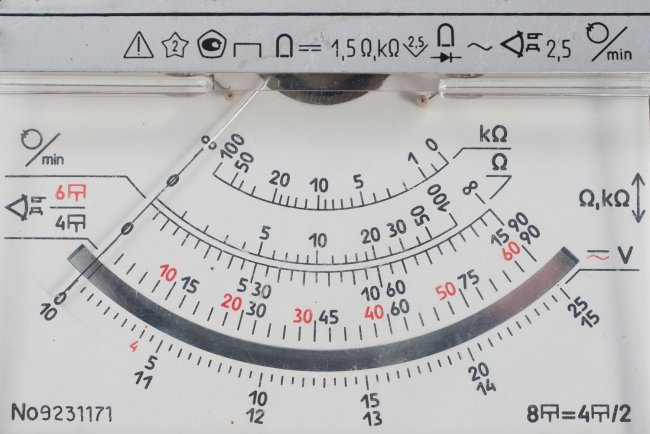

Сопротивление обозначается латинскими знаками R либо r .
За единицу электрического сопротивления принят ом.
Ом есть сопротивление столба ртути высотой 106,3 см с поперечным сечением 1 мм 2 при температуре 0° С.
Если, к примеру, электрическое сопротивление проводника составляет 4 ом, то записывается это так: R = 4 ом либо r = 4 ом.
Для измерения сопротивлений большой величины принята единица, именуемая мегомом.
Один мегом равен одному миллиону ом.
Чем больше сопротивление проводника, тем ужаснее он проводит электрический ток, и, напротив, чем меньше сопротивление проводника, тем легче электрическому току пройти через этот проводник.
Поэтому, для свойства проводника (исходя из убеждений прохождения через него электрического тока) можно рассматривать не только лишь его сопротивление, но и величину, оборотную сопротивлению и именуемую, проводимостью.

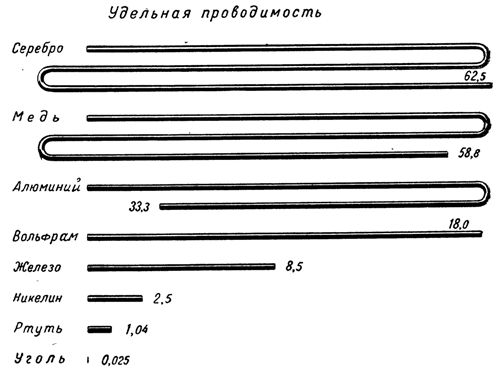

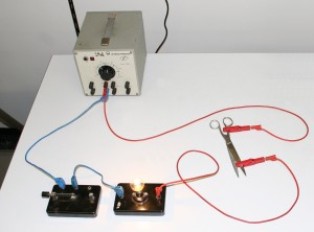

Электрической проводимостью именуется способность материала пропускать через себя электрический ток.
Так как проводимость есть величина, оборотная сопротивлению, то и выражается она как 1/ R ,обозначается проводимость латинской буковкой g.
Воздействие материала проводника, его размеров и окружающей температуры на величину электрического сопротивления

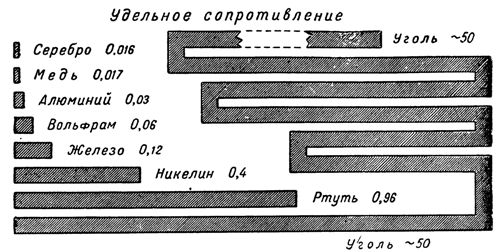

Сопротивление разных проводников находится в зависимости от материала, из которого они сделаны. Для свойства электрического сопротивления разных материалов введено понятие так именуемого удельного сопротивления.
Удельным сопротивлением именуется сопротивление проводника длиной 1 м и площадью поперечного сечения 1 мм 2 . Удельное сопротивление обозначается буковкой греческого алфавита р. Каждый материал, из которого изготовляется проводник, обладает своим удельным сопротивлением.
К примеру, удельное сопротивление меди равно 0,017, т. е. медный проводник длиной 1 м и сечением 1 мм 2 обладает сопротивлением 0,017 ом. Удельное сопротивление алюминия равно 0,03, удельное сопротивление железа — 0,12, удельное сопротивление константана — 0,48, удельное сопротивление нихрома — 1-1,1.
Сопротивление проводника прямо пропорционально его длине, т. е. чем длиннее проводник, тем больше его электрическое сопротивление.
Сопротивление проводника назад пропорционально площади его поперечного сечения, т. е. чем толще проводник, тем его сопротивление меньше, и, напротив, чем тоньше проводник, тем его сопротивление больше.
Дабы лучше осознать эту зависимость, представьте для себя две пары сообщающихся сосудов, при этом у одной пары сосудов соединяющая трубка узкая, а у другой — толстая. Ясно, что при заполнении водой 1-го из сосудов (каждой пары) переход ее в другой сосуд по толстой трубке произойдет еще резвее, чем по узкой, т. е. толстая трубка окажет наименьшее сопротивление течению воды. Точно так же и электрическому току легче пройти по толстому проводнику, чем по узкому, т. е. 1-ый оказывает ему наименьшее сопротивление, чем 2-ой.

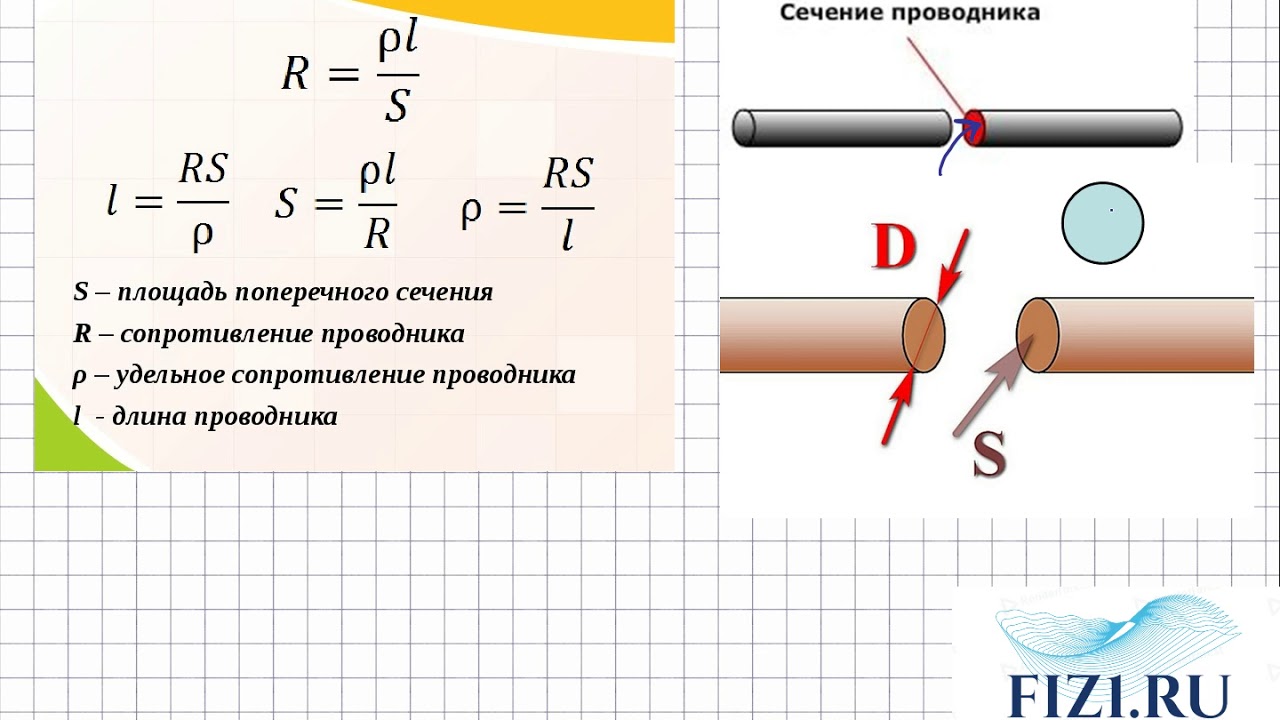

Электрическое сопротивление проводника равно удельному сопротивлению материала, из которого этот проводник изготовлен, умноженному на длину проводника и деленному на площадь площадь поперечного сечения проводника :
где — R — сопротивление проводника, ом, l — длина в проводника в м, S — площадь поперечного сечения проводника, мм 2 .
Площадь поперечного сечения круглого проводника рассчитывается по формуле:
S = ( Пи х d 2 )/ 4
где Пи — неизменная величина, равная 3,14; d — поперечник проводника.
А так определяется длина проводника:
Эта формула дает возможность найти длину проводника, его сечение и удельное сопротивление, если известны другие величины, входящие в формулу.
Если же нужно найти площадь поперечного сечения проводника, то формулу приводят к следующему виду:
Преобразуя ту же формулу и решив равенство относительно р, найдем удельное сопротивление проводника:
Последней формулой приходится воспользоваться в тех случаях, когда известны сопротивление и размеры проводника, а его материал неизвестен и к тому же тяжело определим по внешнему облику. Для этого нужно найти удельное сопротивление проводника и, пользуясь таблицей, отыскать материал, владеющий таким удельным сопротивлением.
Очередной предпосылкой, влияющей на сопротивление проводников, является температура .
Установлено, что с увеличением температуры сопротивление железных проводников растет, а с снижением миниатюризируется. Это повышение либо уменьшение сопротивления для проводников из незапятнанных металлов практически идиентично и в среднем равно 0,4% на 1° C . Сопротивление водянистых проводников и угля с повышением температуры миниатюризируется.
Электронная теория строения вещества дает следующее разъяснение повышению сопротивления железных проводников с увеличением температуры.
При нагревании проводник получает термическую энергию, которая безизбежно передается всем атомам вещества, в итоге чего растет интенсивность их движения. Возросшее движение атомов делает большее сопротивление направленному движению свободных электронов, отчего и увеличивается сопротивление проводника.
С снижением же температуры создаются наилучшие условия для направленного движения электронов, и сопротивление проводника миниатюризируется. Этим разъясняется увлекательное явление — сверхпроводимость металлов .
Сверхпроводимость , т. е. уменьшение сопротивления металлов до нуля, наступает при большой отрицательной температуре — 273° C , именуемой абсолютным нулем. При температуре абсолютного нуля атомы металла вроде бы застывают на месте, совсем не препятствуя движению электронов.
