Многие из нас придерживаются стандартного мышления, при котором светодиодная лента должна работать через адаптер от сети 220 В. Но можно поступить по другому, применив в качестве источника неизменного напряжения аккумулятор либо батарейку. В итоге получится осветительный прибор на сто процентов независящий от электросети, перед которым открываются совсем новые способности.

Варианты сборки осветительных приборов разглядим на примере светодиодной ленты с питанием от 12 В.

Для чего это необходимо?

На 1-ый взор может показаться, что в подсветке светодиодной лентой с питанием от батареек нет необходимости. Но если задуматься, то исключительно в квартире можно отыскать с десяток мест, подсветка которых повысит уровень комфорта и даст оригинальности. К примеру,

• снутри шкафа-купе и подвесных кухонных шкафчиков;
• по контуру полочек и этажерок;
• вокруг картин и зеркал;
• для декорации детских игрушек и велика;
• в кладовой и т.п.

Не считая того, автономное освещение из светодиодной ленты понадобится в гараже, подвале, дачном домике, в общем там, где отсутствует стационарный подвод электросети 220 В. А в регионах, где нередки случаи отключения электроэнергии, применять подсветку на светодиодах можно в качестве аварийного освещения.

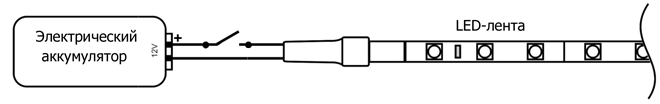

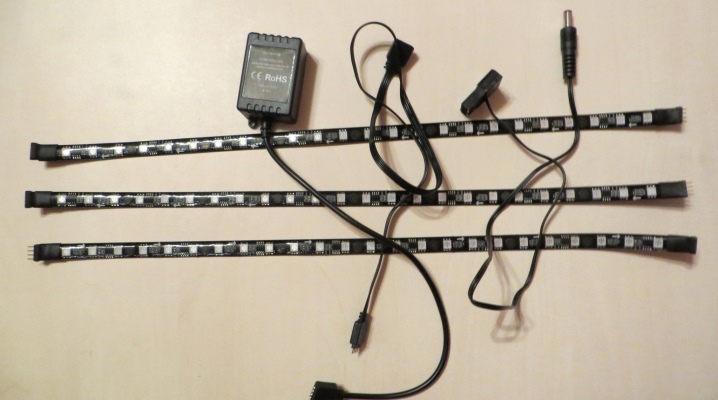

Подключение к аккуму на 12 В

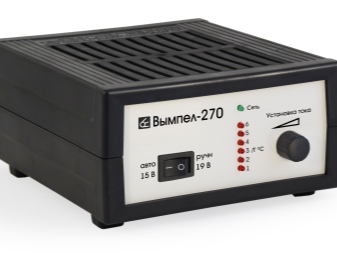

По сопоставлению с батарейками, данный метод автономного питания для работы светодиодной ленты является лучшим по нескольким причинам. Аккумулятор на 12 вольт продолжительно поддерживает в нагрузке номинальное напряжение, позволяет получить довольно высочайший уровень освещённости и выдерживает несколько сотен циклов перезарядки. Самые распространенные батареи на 12 В – свинцово-кислотные. В большинстве случаев они используются в ИБП, в охранной и пожарной сигнализации. Посреди них меньшими габаритами и массой владеют АКБ ёмкостью 4,5 А*ч (до 0,8 кг). Процесс подключения и эксплуатации смотрится так:

Ток употребления светодиодной ленты находится в зависимости от её длины.

Не считая свинцово-кислотных АКБ высочайшими эксплуатационными данными владеют Li-ion батареи на 12 В. При равных емкостях Li-ion батареи имеют в 4 раза наименьшую массу и размер. А для их зарядки применяется малогабаритное зарядное устройство.

Принципиально! Аккумуляторная батарея отработает свой ресурс (до 500 циклов полной перезарядки) исключительно в случае, если ток разряда не будет превосходить 1/10 ёмкости. На практике это значит, что к АКБ 12V-7A*h можно продолжительно подключать нагрузку с током употребления до 0,7 А либо 2 метра светодиодной ленты типа SMD 3528-60 шт./м, которая безпрерывно будет светить 10 часов.

Для облегчения расчётов ниже приведен ток употребления 1 метра светодиодной ленты, который находится в зависимости от типа установленных светодиодов:

• SMD 3528-60 шт./м – 0,4 А;
• SMD 2835-60 шт./м – 1.6 А;
• SMD 5050-60 шт./м – 1,2 А;
• SMD 5730-60 шт./м – 3,0 А;
• SMD 3014-60 шт./м – 0,6 А.

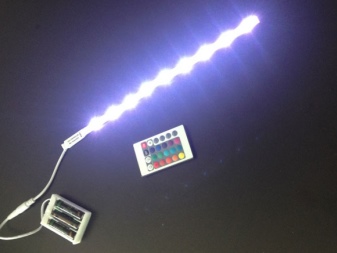

Питание от батарейки

Если покупка аккума – драгоценное наслаждение, а заряжать его негде, то вынудить светодиодную ленту светиться можно при помощи батареек. Разглядим 3 более распространённых варианта подключения.

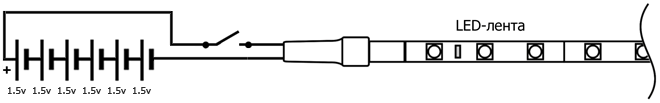

Вариант №1 предугадывает внедрение 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему конкретно 6 штук? Так как светодиодная лента даже при питании от 9В будет работать приблизительно в половину собственной мощности. Во-1-х, такового уровня света от ленты полностью хватит для подсветки чего-либо. Во-2-х, через светодиоды будет протекать в два раза наименьший ток (нелинейность ВАХ), что дозволит существенно продлить срок службы батареек. Но при желании можно прирастить количество частей питания до 8. Собрать схему светодиодной подсветки на батарейках можно 2-мя методами:

• при помощи маленьких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к последнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
• в кассету (контейнер) вставляют 6 батареек, соблюдая обозначенную полярность. Провода, выходящие из кассеты, совместно со светодиодной лентой зажимают в коннекторе.

Ёмкость батарейки типа АА приблизительно в 2 раза больше, чем у батарейки ААА такого же производителя.

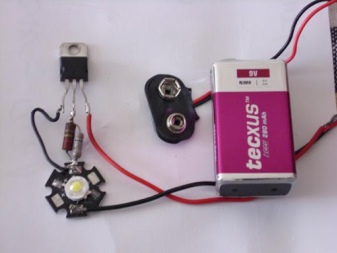

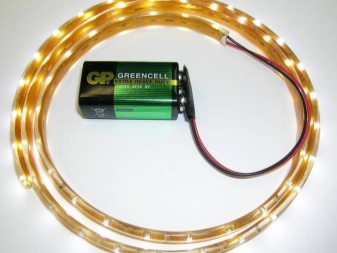

Вариант №2 подразумевает внедрение в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны приблизительно равна 0,5-0,6 А*ч. Это означает, что, к примеру, лента на SMD 3528 длиной 30 см будет безпрерывно светить в течение 5 часов. Крону нередко применяют для светодиодного тюнинга велика. Вариант №3 предполагает совместное внедрение аккума от телефона (телефона) и повышающего преобразователя до 12 вольт. В таковой комплектации светодиодная подсветка имеет несколько значимых плюсов:

• надёжность и долговечность;
• компактность (размер конвертера соизмерим с flash-накопителем);
• применимая цена (конвертер 3,7 В-12 В – 2$, батарея – 10$);
• аккумулятор просто зарядить от телефона либо зарядного устройства, а его ёмкость добивается 2000 мА*ч;
• светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и батареи любого типа. Главное, дабы их напряжение совпадало с входным напряжением конвертера.

Как запитать светодиодную ленту?

Знать, как запитать светодиодную ленту, нужно всем, кто решил приобрести подобные осветительные приборы. Нужно непременно разобраться, чем можно питать LED-ленты 220 и 12 вольт дома. Также следует узнать, как запитать диодные ленты батарейками, и какие еще методы подпитки током можно использовать.

Как соединить с электрической сетью?

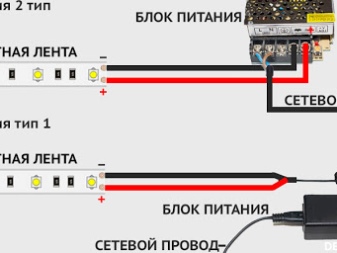

Подсоединение лент со светодиодными элементами к бытовым электросетям на 220 вольт может выполняться 2-мя методами. Идет речь о паечной и коннекторной методиках. Пайка оказывается значительно дешевле и притом приметно надежнее, чем установка с применением коннекторов. Но зато коннекторные элементы значительно проще. Если лента рассчитана на 1 цвет свечения, соединительные узлы обязаны иметь 2 крепежных элемента; цветные осветительные приборы совместимы только с 4-конечными изделиями.

Коннекторы необходимы сначала там, где пайка невозможна, либо по мере надобности искривить светодиодную ленту под определенным углом. Но спецы подчеркивают, что лучше все таки всегда применять паяльничек испытанного эталона. Паяльничек обязан иметь нетолстое сравнимо нажимало. Очень принципиальна четкая регулировка температуры. Дополнительно пригодятся:

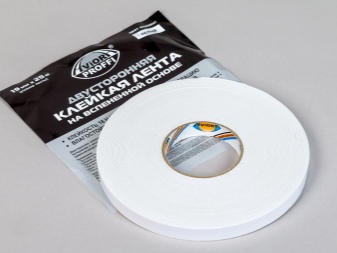

скотч двухстороннего эталона;

высококачественные провода для подключения ленты к источнику питания и соединения его самого с электросетью;

время от времени — выключатель или розетка.

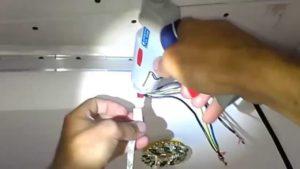

Трудности работы с паяльничком полностью преодолимы. На рабочей поверхности и вокруг нее не должно быть никаких просто загорающихся предметов. Эта поверхность должна быть жесткой и совершенно плоской; позже подбирают паяльничек и готовят его. Лучше очистить инструмент. Для этого используют наждак или железную щетку. Загрязнения, оставшиеся после таковой обработки, можно удалить по мере надобности тряпок или губок.

Двухсторонний скотч призван зажать ленту так, дабы исключить ее хаотическое перемещение. Но время от времени используют другие удерживающие решения. Принципиально: воспользоваться тисками нельзя — они могут разрушить ленту. Провода очищают и снимают изоляцию. Перед этим подрезают ленту в определенной точке; там на производстве делают пометку с изображением ножниц.

Присоединение может быть только при серьезном соблюдении полярности. Позже прочищают контакты на ленте, на открытые места наносят малость припоя. Кабели следует припаять в паре мест. Эти места сгибают под прямым углом в разные стороны.

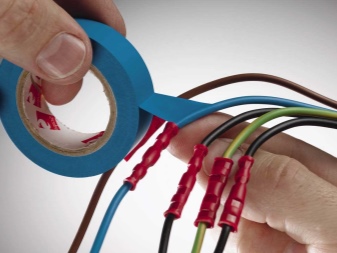

Подвергшиеся пайке места изолируют особенной термоусадочной трубкой; канифоль не следует зачищать.

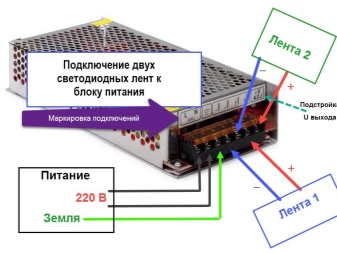

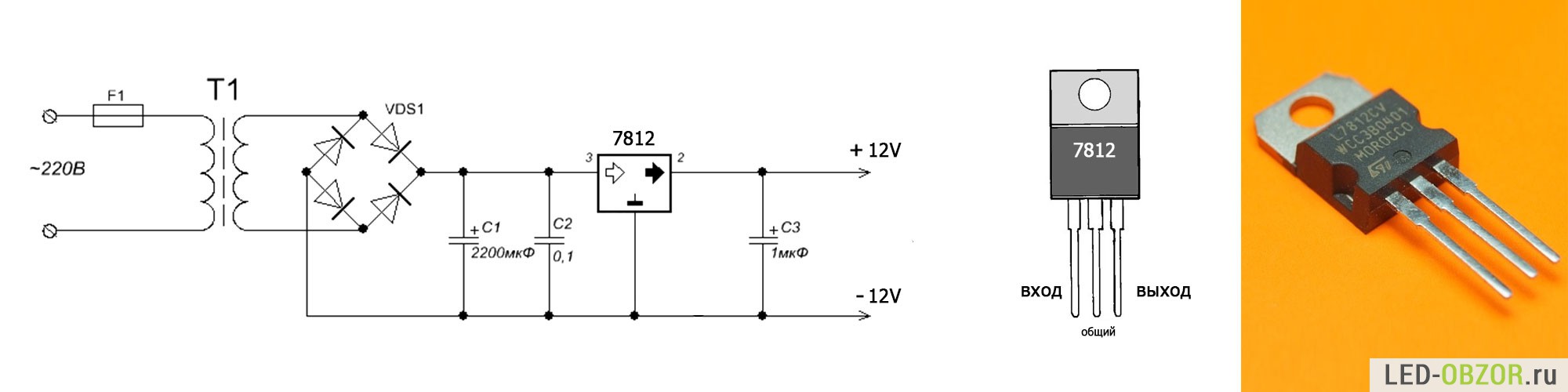

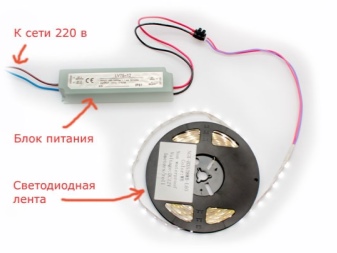

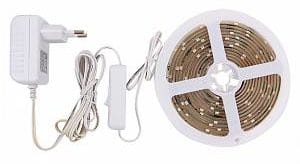

Подключение к 220 вольтам может быть только с помощью блока питания. Простой его вариант — провод, заменяющий диодный мост. Если величина ленты больше 5 м, подключение должно идти строго параллельно. Отказ от блока питания нередко провоцирует ускоренный выход частей коммуникации из строя. Вредное мигание при всем этом также безизбежно.

Но полезность от блока питания еще есть в одном моменте. Его внедрение позволяет подключать сходу весь контур. Больше нет необходимости протягивать провода к каждому светящемуся сектору раздельно. Это и проще, и надежнее, и даже эстетичнее (нет пучка переплетенных проводов). Главное базисное требование — расчет блока питания на нужные характеристики.

Как питать при помощи батареек?

Если необходимо применять LED-ленту на 12 вольт дома, и общая длина коммуникаций не превосходит 20 метров, то допустимо пользоваться батарейками. Таковой метод не очень отличается от подключения к обыкновенной электросети. Напряжение питания 12 вольт — это неслучайное значение; если оно будет больше, воспользоваться батарейками нельзя. Можно применять «таблетку» или мизинчиковый элемент питания. Последовательность шагов:

основательная зачистка контактов;

напайка темного провода к минусу, красного – к плюсовому полюсу;

подобная процедура — для подключения к переключателям или кнопочкам (но через них прогоняют единый провод, который подсоединяют к входам переключателей, выход же нужно пускать на ленту).

Чем еще можно запитать?

Но время от времени подключить светодиодную ленту к обыкновенной сети или батарейкам никчемно, либо трудно, либо нереально. В туристской, охотничьей, рыболовной практике более удобно внедрение аккумов. Применимы любые АКБ емкостью 2-100 Ач. Но будет нужно подключать особенные соединения. Как это выполнить, пишут в инструкциях к аккумам.

В домашних критериях подойдет подключение к компьютерам, ноутбукам. В данном случае необходимы непременно познания как об электрике, так и об электронике. Обычно берут желтоватый провод из блока питания. Черный заземляющий провод тоже нужен в любом случае.

Все участки, соединяемые с блоками питания, нужно оснащать наконечниками НШВИ, дабы стыковка была очень надежна; рядовые мастера применяют для их установки плоскогубцы, а электрики — спец инструмент.

Как можно выполнить светодиодную ленту своими руками

Светодиодные ленты применяются для подсветки либо в качестве основного освещения уже не один год. Стоимость на них повсевременно падает, а ассортимент вырастает. Но если есть необходимость, то можно выполнить светодиодную ленту своими руками.

Достоинства светодиодной ленты

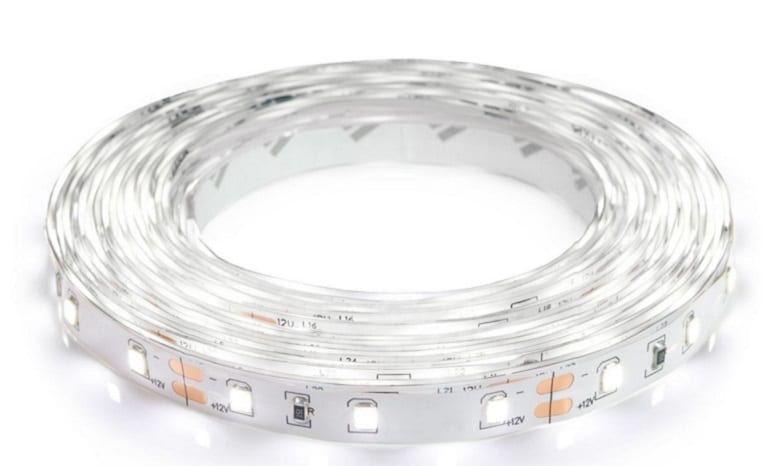

Светодиодная лента

LED-полоса имеет ряд преимуществ перед другими источниками света:

• как и все светодиодные осветительные приборы, это самый экономный источник света;
• полоса со светодиодами занимает не достаточно места, ее можно упрятать под полкой, карнизом либо в другом малодоступном месте;
• часто встречающееся напряжение питания – 12 В, потому такую полосу допускается применять в сырых помещениях;
• упругость базы позволяет монтировать устройство на криволинейных поверхностях.

Использование самодельной светодиодной ленты

Такую конструкцию можно применять для подсветки в самых различных местах – если упрятать за карниз либо шкаф, то подсветка натяжного либо обыденного потолка даст комнате романтичный вид. Установка на кухне, на нижней поверхности кухонного гарнитура, осветит рабочую поверхность, а над горшками с комнатными растениями добавит им света в облачную погоду.

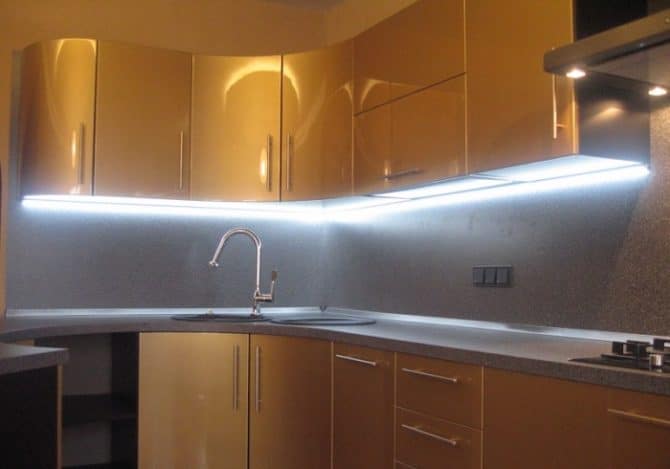

Подсветка кухни светодиодной лентой

Такую самоделку можно применять в машине и на велике, в качестве габаритных огней либо сигнала поворота авто. На музыкальном центре, при помощи RGB-контроллера, она обеспечит световые эффекты – огни будут мигать в такт музыке.

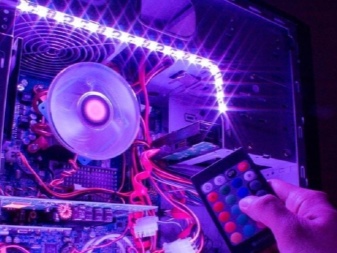

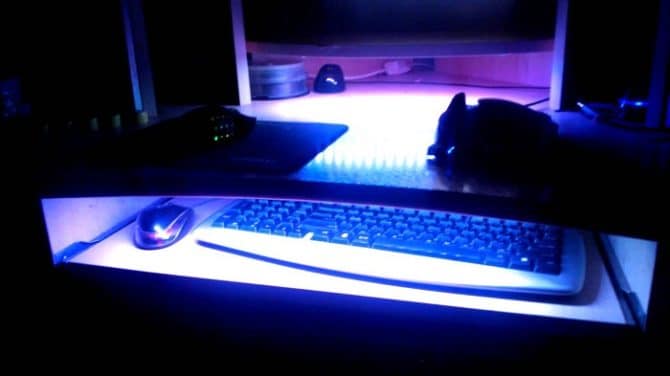

Подсветка десктопа к содержанию ↑

Как сделать светодиодную ленту своими руками

Изготовка светодиодной ленты

Копию LED-полосы фабричного производства сделать в домашних критериях очень тяжело. Она представляет собой интегральную схему на гибкой базе, на которой смонтированы светодиоды и резисторы серии SMD. В домашних критериях эти материалы можно поменять текстолитовой полосой и обыкновенными светодиодами и сопротивлениями, на ножках.

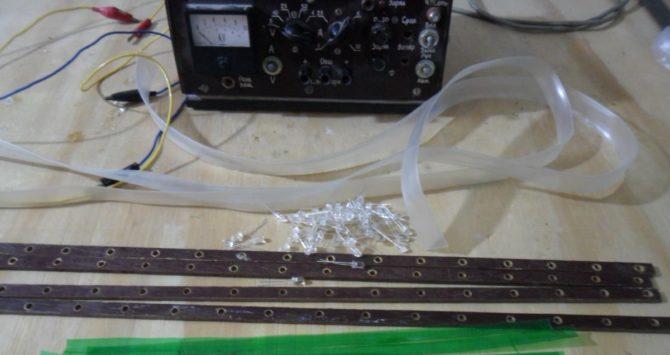

Нужные инструменты и материалы

Для самостоятельного производства светодиодной ленты нужны следующие инструменты:

• ножницы либо резак для отрезания текстолитовой полосы;
• шило либо тонкое сверло, соответственное толщине ножек светодиодов и резисторов;
• паяльничек с припоем и канифолью;
• строительный фен для прогрева термоусадочной трубки.

Не считая инструментов, нужны следующие материалы:

• Светодиоды. Количество находится в зависимости от напряжения, нужного для работы каждого из светодиодов, напряжения питания – 12 В либо 24 В, и хотимой яркости. Самодельная полоса подключается также к батарейке либо USB. При изготовлении RGB-ленты диоды необходимы различных цветов – красные, зеленоватые и синие.
• Резисторы. Они нужны для ограничения тока, протекающего через светодиоды.
• Полоса гетинакса либо текстолита шириной 0,5 – 1 мм. При наличии фольгированного гетинакса можно сделать интегральную схему.
• Отрезки провода для монтажа схемы. Сечение может быть хоть каким, но менее 0,35 мм2, по другому они будут очень жесткими.
• Полоса, вырезанная из непрозрачной пластмассовой бутылки либо другой узкой пластмассы. Размеры этой полосы совпадают с размерами текстолитовой полосы.
• Прозрачная термоусадочная трубка. Поперечник должен позволять надеть ее на готовую полосу, а длина на 30 мм больше ее.

Процесс производства

светодиодная полоса своими руками

Изготовка самодельной светодиодной полосы состоит из нескольких шагов:

1. Составление принципной схемы. У каждого светодиода есть номинальное напряжение и ток. Исходя из этого, они соединяются группами последовательно с токоограничивающим резистором. Его номинал и мощность можно высчитать по закону Ома либо пользоваться одним из онлайн-калькуляторов.
2. Отрезается текстолитовая полоса. Длина и ширина полосы должны позволять расположить на ней все элементы схемы.
3. Шилом либо узким сверлом сверлятся отверстия для монтажа деталей. Светодиоды располагаются в ряд, на одинаковом расстоянии друг от друга, а резисторы между ними, с боковой стороны либо с оборотной стороны полосы, зависимо от местных критерий. Для производства RGB-полоски светодиоды размещаются с чередованием цвета.
4. В просверленные отверстия вставляются элементы полосы.
5. Отрезками провода при помощи паяльничка соединяются все элементы согласно схеме.
6. Припаиваются провода для подключения.
7. Для придания конструкции более эстетичного внешнего облика полосы со светодиодами и вырезанная полоса из бутылки помещаются в прозрачную термоусадочную трубку. Полоса из бутылки располагается с задней стороны полосы со светодиодами.
8. Термоусадочная трубка прогревается феном для стягивания всех деталей в одно целое. Для применения конструкции в воде, к примеру, в аквариуме, ее концы герметизируют силиконовым герметиком. Это делает конструкцию водонепроницаемой.

Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу

Осторожно! Герметик должен быть нейтральным. Пары уксуса от уксусного герметика могут повредить провода либо вызвать куцее замыкание.

Управление свечением

Если просто подключить светодиодную полосу просто подключить к источнику питания, то единственный итог – неизменная яркость света. Если же на LED-полоске установлены разноцветные светодиоды, то они будут пылать сразу.

Для обычный регулировки яркости от min до max можно применять диммер, мощностью на 20% превосходящей мощность полосы со светодиодами.

Для управления RGB-лентой лучше взять контроллер.

Выбор контроллера

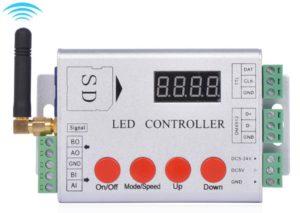

Контроллер для светодиодных лент

Без контроллера можно управлять яркостью свечения только одноцветной ленты. Для управления разноцветной лентой RGB нужен контроллер. Он даст возможность плавной опции цвета и его изменений по данной программке, к примеру, переливание. Его мощность должна на 20% превосходить мощность светодиодной полосы. Не считая мощности контроллеры отличаются по типу:

• Контроллер без пульта дистанционного управления. Самые дешевенькие. Управление осуществляется прямо на устройстве вручную либо по интегрированной программке.
• Контроллер с инфракрасным пультом (ИК) дистанционного управления. Такие пульты работают в границах прямой видимости до 10 метров.
• Контроллер с радиопультом дистанционного управления. Такие пульты работают на расстоянии до 20 метров. Управление может выполняться через стенки и перегородки.
• Контроллер, работающий по WI-FI каналу. Такие устройства могут оснащаться хоть какими пультами, но не считая этого может быть управление при помощи компьютера либо мобильного телефона, также подключаться к системе «Умный дом».

Установка и схемы подключения

Собранная полоса устанавливается на место и подключается к блоку питания, диммеру либо к RGB-контроллеру.

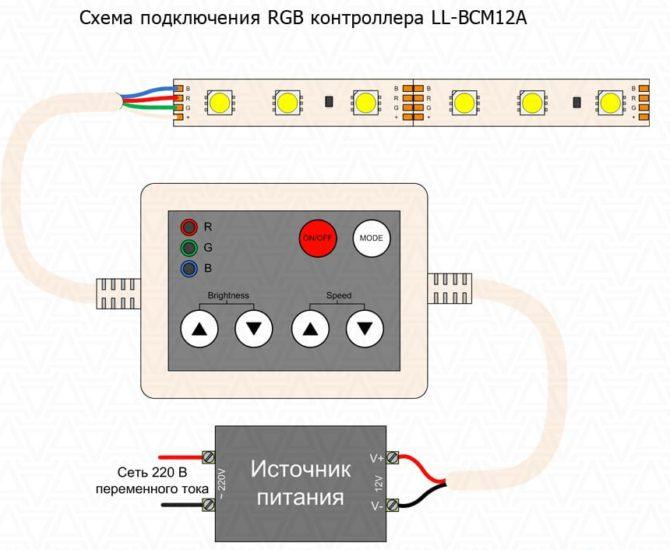

Подключение контроллера

Подключение контроллера

Контроллер и блок питания размещаются вблизи с лентой. Если светодиодных конструкций несколько, и они размещаются на значимом (несколько метров) расстоянии друг от друга, то любая из них подключается к RGB-повторителю.

Это делается для уменьшения длины кабелей, по которым идет большой ток. При большой длине кабеля падение напряжения очень велико и свет становится мерклым.

Установка

Готовая конструкция закрепляется на месте различными методами:

• пластмассовыми хомутами;
• конструкция в термоусадочной трубке закрепляется обоесторонним скотчем;
• негерметичная текстолитовая полоса закрепляется также шурупами либо винтами через заблаговременно просверленные отверстия;
• силиконовым герметиком либо «жидкими гвоздями».

Внимание! Для закрепления полосы без термоусадочной трубки применяется нейтральный герметик.

Светодиодная лента, изготовленная своими руками, может поменять готовую, а в некоторых случаях лучше соответствовать задачке.

В вебе можно также глядеть видео о том, как делается светодиодная лента своими руками.
