Пульт дистанционного управления – это удобное дополнение к телеку, которое упрощает процесс переключения каналов, также включение и выключение устройства и использование другими функциями Смарт ТВ.
Нередкое и халатное внедрение устройства может привести к неполадкам, которые делают его никчемным. Для решения трудности нужно иметь представление о механизме работы пульта, вероятных дефектах, также способах их решения и профилактики, дабы понизить их возможность в дальнейшем.

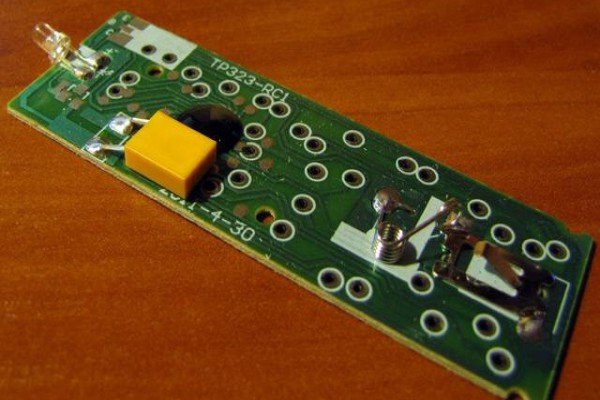

Плата пульта
Структура и механизм работы пульта дистанционного управления
Рынок пультов разнообразен устройствами разной формы и величины. Все приборы состоят из 4 частей:
- Корпус.
- Плата.
- Клавиатурная матрица.
- Элемент питания.
Плата состоит из комплекса электронных компонент. К ним относятся:
Механизм работы устройства состоит в том, что на плате находятся микросхемы, любая из которых отвечает за свой процесс. Нажатие кнопки содействует замыканию дорожек. Оно обрабатывается микроконтроллером. Потом генерируется последовательность знаков, которая посылается в приемник устройства при помощи вспышек инфракрасного света определенной частоты.
Работа микроконтроллера поддерживается кварцевым резонатором. Его опорная частота составляет приблизительно 250 000 кГц.

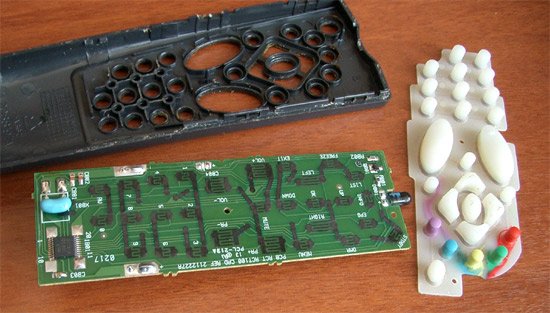

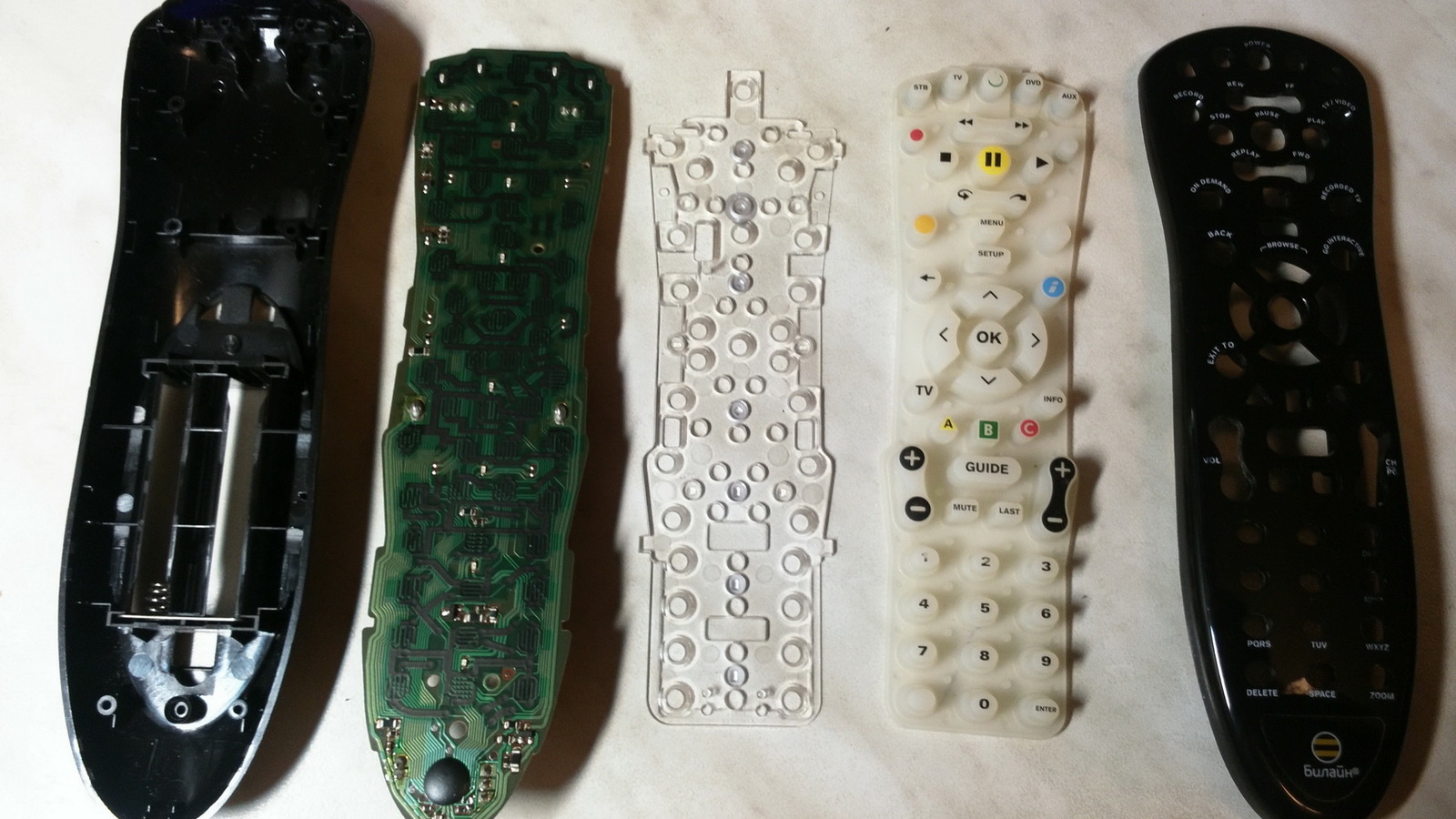

Составляющие пульта в разборе
Виды проблем
До ремонта ПДУ необходимо найти тип неисправности. К более распространенным неполадкам относятся:
- Отсутствие реакции при нажатии всех кнопок.
- Плохо нажимаются кнопки на пульте.
- Неисправность некоторых кнопок.
- Трещинкы и поломки в итоге удара либо падения.
- Залипание кнопок.
- Задачи с элементами питания.
Диагностика устройства

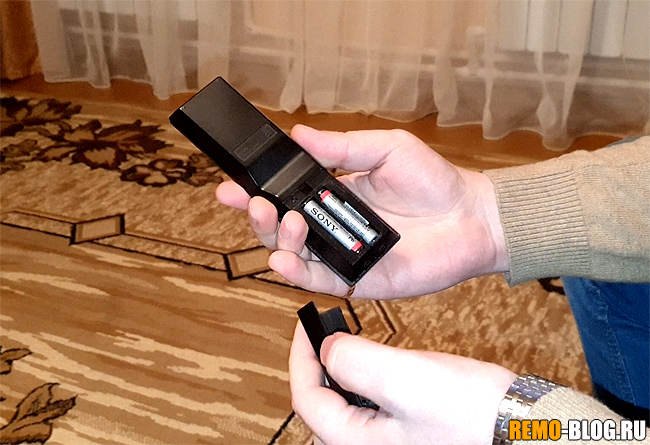

Когда все кнопки пульта не работают, поначалу необходимо поменять батарейки. На слабеньком заряде вероятна реакция на одно либо два нажатия, после этого устройство опять перестает работать.
Если замена частей питания не посодействовала, то это проблемы со стороны электроники. Для начала необходимо проверить пульт. Выполнить это можно с помощью камеры мобильного телефона.

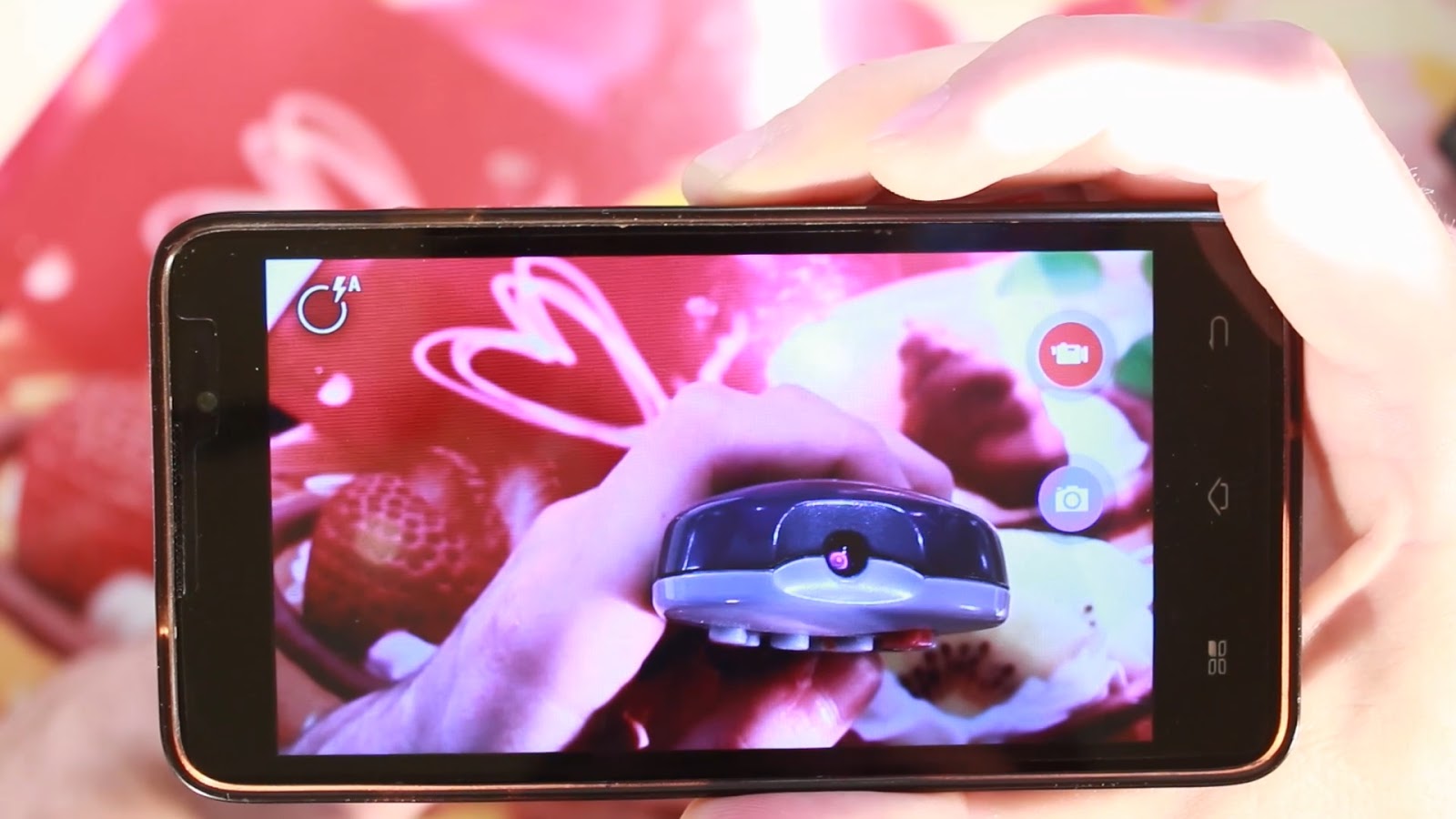

Устройство светодиодом направляют в камеру, после этого задерживают на нем случайную кнопку и делают снимок. Исправная кнопка на фото будет давать колоритное пятно. Это показывает на неисправность со стороны телека.
Диодик светится – кнопка работает
Внимание! Бывают ситуации, когда не работает несколько кнопок. В этом случае неувязка в контактах либо их покрытии.
Как разобрать пульт дистанционного управления для телека
Прежде всего необходимо разобрать устройство. Половины корпуса пульта могут фиксироваться винтами, защелками либо иметь двойную фиксацию.

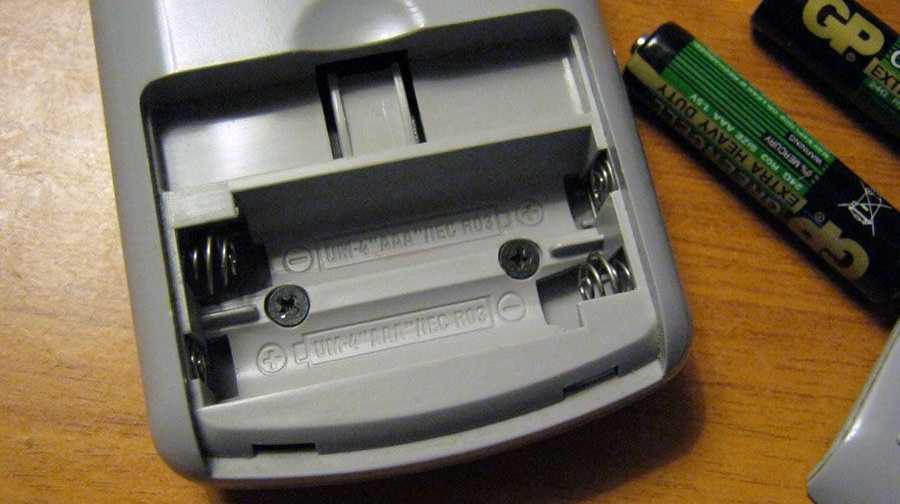

Винты размещены в отсеке для батареек. После выкручивания винтов необходимо аккуратненько разъединить корпус. Если не выходит, означает в пульте есть защелки.

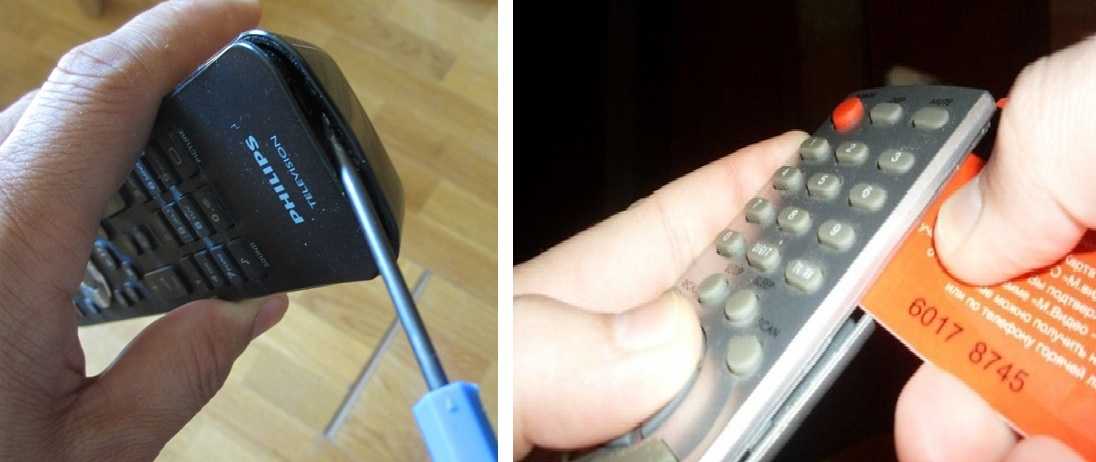

Для разъединения половинок корпуса можно пользоваться пластмассовой картой либо плоской отверткой. Инструмент необходимо воткнуть в линию соединения 2-ух половин корпуса. Это нужно делать до возникновения звука щелчка.
Снимать необходимо аккуратненько, дабы не сломать защелки
После снятия верхней крышки отделяют резиновую базу. Это необходимо делать аккуратненько, дабы не разрушить плату пульта. В конечном итоге пульт готов к очистке и ремонту.
Ремонт проблем пульта тв своими руками
Метод починки пульта находится в зависимости от типа неисправности. При всем этом он фактически одинаков на различных устройствах.
Восстановление контактов
Долгое внедрение пульта приводит к тому, что покрытие контактов стирается. Это приводит к тому, что телек перестает демонстрировать реакцию на устройство. Для решения трудности необходимы клей токопроводящий для кнопок пульта, фольга и ножницы. Последовательность выполнения работы:
- С помощью камеры телефона найти неработающие кнопки.
- Разобрать пульт.
- Удалить остатки напыления на контактах с помощью ножика либо скальпеля, потом зачистить поверхность тонкодисперсной наждачкой.
- Вырезать ножницами из фольги новые контактные плоскости подходящего размера. Они должны соответствовать площадкам на плате.
- Обезжирить поверхность на плате при помощи спирта.
- Наклеить новые контакты на клей.
После чего можно проверить работоспособность кнопок. Если телек не реагирует на их нажатие, нужно находить другую причину неисправности пульта.
Направьте внимание! Для упрощения работы можно приобрести особые готовые ремкомплекты. В их набор заходит тюбик клея и резиновые прокладки с графитовым покрытием.

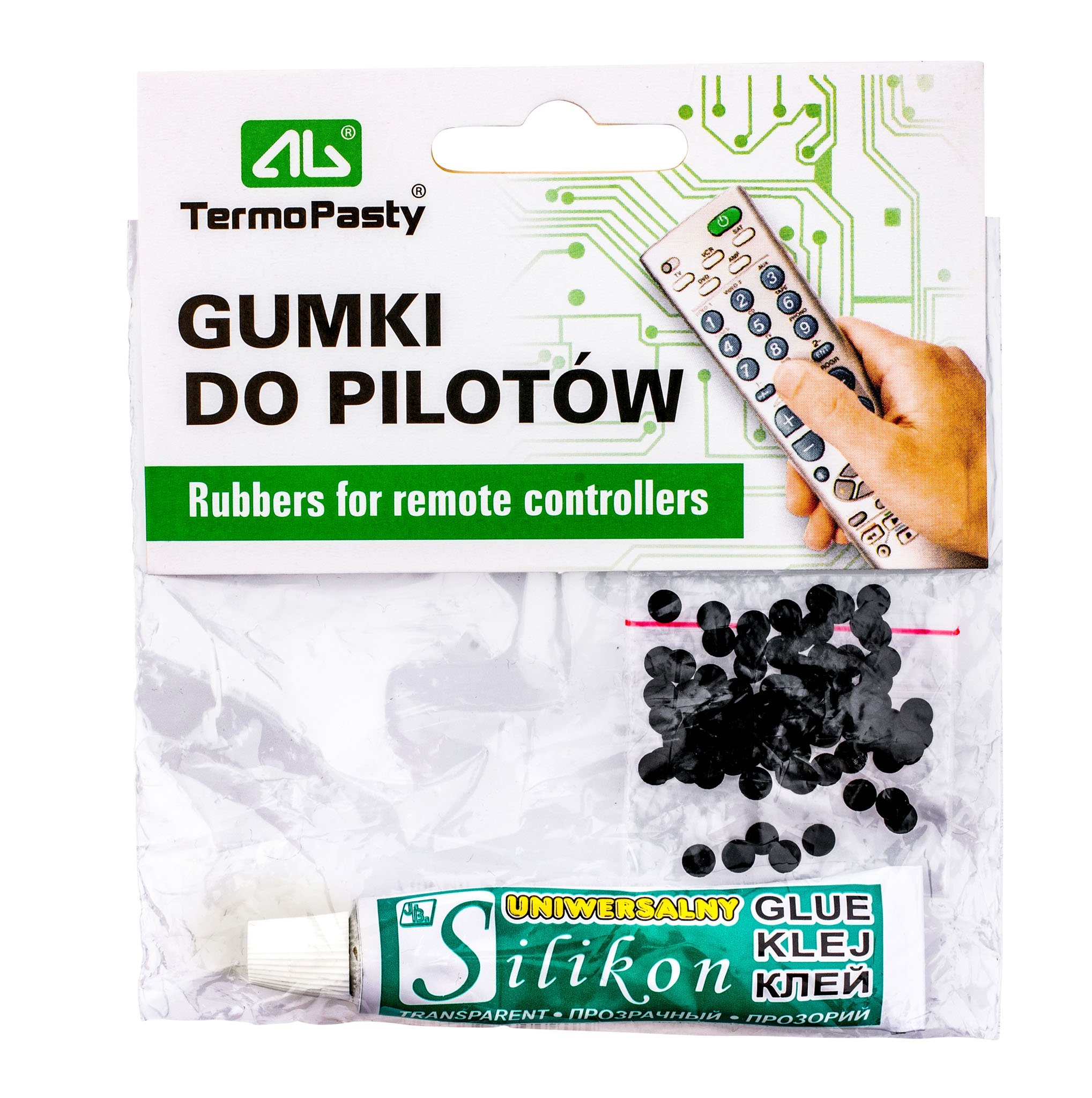

Ремкомплект для пультов дистанционного управления
Ремонт после падений и ударов
При ударе огромную часть возможной энергии поглощает корпус пульта. Для начала необходимо провести зрительный осмотр на предмет трещинок. Их можно убрать клеем. Если устройство не работает, то при падении пострадала плата.
Во время зрительного осмотра необходимо применять линзу с увеличительным стеклом, так как увидеть повреждения невооруженным глазом нереально. Их можно найти по нескольким признакам:
- Отвалились контакты в батарейном блоке либо в них появились трещинкы. Решить делему можно с помощью паяльничка.
- Нарушены соединения подвесных частей с платой. К ним относятся инфракрасный диодик, резонатор и конденсаторы. Их необходимо припаять вспять.
- Неисправность кварцевого резонатора. Найти поломку можно встряхиванием платы. При наличии шороха деталь подлежит подмене.
- При сильном ударе могут оторваться токопроводящие дорожки. Для восстановления работоспособности устройства их необходимо припаять вспять. Если это не представляется вероятным, заместо них можно подсоединить одножильный медный кабель. После присоединения его необходимо зафиксировать при помощи клея.
Осторожно! Во время пайки нельзя применять кислоту. Она не убирается с платы, что может привести к разрушению контактов в дальнейшем. Лучше пользоваться канифолью либо другим флюсом, который не содержит кислот.
Как отремонтировать пульт ДУ телека, если не работают кнопки либо залипают
Обычно отмечаются проблемы с нижней частью клавиатуры. К этому могут привести следующие причины:
- халатное воззвание с устройством;
- пролитая жидкость;
- долгое нахождение под прямыми солнечными лучами;
- грязные руки.
Для устранения неисправности нужно почистить плату и кнопки. Схема работы:
- Поначалу необходимо извлечь элементы питания и разобрать пульт.
- Вынуть плату.

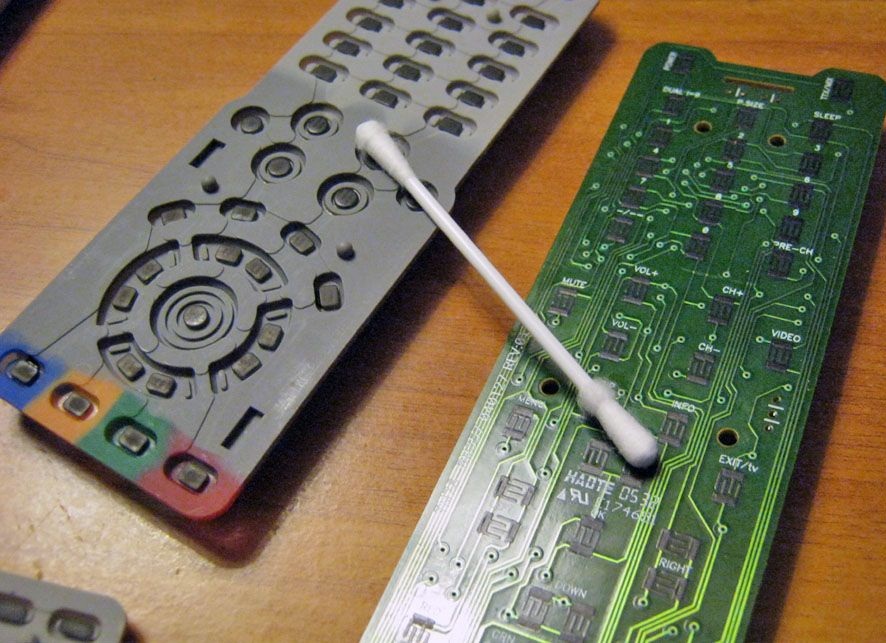

- Для чистки микросхем необходимы ушные палочки, смоченные в спирте.
- Обезжирить контактные поверхности в батарейном блоке. При наличии белоснежного либо зеленоватого налета можно пользоваться тонкодисперсной наждачкой.
- Корпус кропотливо вымыть в мыльном растворе. Для наилучшей чистки рекомендуется применять зубную щетку.
Как отремонтировать пульт от телека своими руками – как разобрать устройство, ремонт и восстановление кнопок, очистка платы:
Проверка частей питания
Также пульт может не работать из-за разряженных батареек. Причина 80% всех воззваний в сервисные центры – задачи с элементами питания.
Проверить вероятную причину можно подменой аккумов либо их проверкой на мультиметре. Это необходимо делать в режиме измерения неизменного тока на спектре 10А. При выборе более низких пределов можно спалить предохранитель. Проверку лучше проводить раздельно для каждой батарейки.
Измерение напряжения лучше проводить в рабочем режиме. При наличии окислов, налетов либо ржавчины на контактных поверхностях необходимо их убрать при помощи резинки либо тонкодисперсной наждачной бумаги.
Профилактика проблем
Если пульт дистанционного управления не защищен полиэтиленовым чехлом, то с течением времени плата и резиновая база вкупе с пылью собирают жировые отложения с рук. В итоге этого ухудшаются либо на сто процентов разрушаются контакты кнопок. Для предотвращения дефектов устройства нужно вовремя проводить профилактику.
После снятия верхней крышки пульта необходимо направить внимание на контакты, находящиеся на плате. Они могут быть с графитовым либо щелочным покрытием. Графит присваивает контактам черный цвет, потому его просто спутать с грязюкой. Неверное снятие покрытие приведет к тому, что контакт будет испорчен.
При наличии маленького количества загрязнений можно ограничиться локальной очисткой. Для этой цели подходят обыденные ушные палочки. Их необходимо смочить в спирте, после этого аккуратненько убрать налет. Внедрение других растворителей может привести к повреждению контактов.
В случае более широкого загрязнения плату совместно с резиновой основой рекомендуется промыть в теплой мыльной воде, используя зубную щетку с мягенькими щетинками. После чего необходимо кропотливо смыть остатки мыла и высушить комплектующие с помощью фена для волос.
Если устройство отрешается работать, необходимо проверить батарейный отсек на предмет окисления либо деформации контактов. Окислы можно почистить с помощью ножика.
При нарушении целостности контактов потребуются плоскогубцы либо круглогубцы. Если из батарейного отсека вправить пружину не получится, то пульт необходимо разобрать.
После разборки и очистки устройства необходимо проверить места пайки радиодеталей, в особенности инфракрасный диодик и батарейные контакты. В этих местах нередко образуются кольцевые трещинкы.
Также нужно оглядеть саму плату на предмет изломов и трещинок, задевающих токопроводящие дорожки.
Принципиально! Если устройство падало, может быть сломан кварцевый резонатор. С этой неувязкой лучше обратиться в ближний сервисный центр для ремонта устройства.
Как починить пульт от телека своими руками: 3 главные неисправности
Неважно какая техника в какой-то момент выходит из строя. Это может произойти из-за механических повреждений, поломки отдельного компонента схемы либо по другим причинам. Пульты от телевизоров существенно упрощают быт людей, но с течением времени отклик на нажатия кнопок становится ужаснее, а время от времени вообщем теряется.
Если такое вышло, а замена источника питания никак не улучшила ситуацию, проще всего поменять поломанный пульт от телека на новый. В магазинах техники можно отыскать вточности такой же вариант либо подобрать аналог. Нередко получают универсальные пульты, которые в состоянии поменять практически все устройства ДУ для техники.
Если выкидывать вышедший из строя пульт не охото его можно испытать отремонтировать. Ремонт находится в зависимости от нрава неисправности техники.
Пульт на сто процентов не реагирует на нажатия
Когда устройство ДУ вполне отрешается демонстрировать реакцию на нажатия кнопок, 1-ое что необходимо проверить, это источник питания. Полностью может быть батарейки просто разрядились и их необходимо поменять новыми. Также бывает, что контакты под источник питания окислены и это усугубляет проводимость тока. В таком случае их можно почистить наждачной шкуркой и всё будет работать.
Пульт может отрешаться работать после падения. В главном это связано с отскоком контакта от ИК-излучателя. Вероятнее всего один из контактов светодиода отошёл. Это может произойти и с конденсатором. Припаять их назад до боли просто, а вот если неувязка в микросхеме, которая подаёт кодируемый сигнал на излучатель, то пульт можно выкидывать. Отыскать этот компонент под определенный пульт не получится.
Реакция есть только на некоторые нажатия
Такое случается когда внутренности ПДУ сильно загрязнены. На пульты нередко проливают сладкие газированные напитки, сахар которых создаёт диэлектрический слой между графитными контактами и пятаками кнопок. Обстоятельств может быть много, но если плата загрязнена её необходимо непременно очистить. Выполнить это можно при помощи ватного тампона обмоченного спиртом. Протирать контакты необходимо аккуратненько практически не прилагая усилий. В особенности это касается резиновых пятаков, которые сами по для себя ток не проводят, а покрыты только особым веществом, который стереть совсем не сложно.
Восстанавливать таким методом дешёвые аналоги ПДУ нередко никчемно так как слой проводящий электричество сходу стирается.
Нет реакции на нередко применяемые кнопки
Самая частая неувязка с пультами ДУ это отказ работы самых нередко применяемых кнопок: громкость, каналы, источник сигнала, включение/отключение. Конкретно на пятаках этих кнопок слой проводника стирается первым и его необходимо чем-нибудь поменять. Для это применяют фольгу, только непременно необходимо дабы с одной стороны она была на картонной базе. В неприятном случае наклеить её навечно не получится.
Фольга нарезается маленькими кружочками, которые наклеиваются гелевым супер-клеем на основания кнопок. Полностью подойдёт фольга от шоколадок либо сигарет.
Также можно применять маленькие шурупы от старенькой техника. Принципиально дабы шляпки были плоские, а стержень узким и маленьким. Пятаки проблемных кнопок аккуратненько срезаются канцелярским ножиком, а на их место вкручиваются саморезы. Этот метод более надёжен, так как контакт не отлетит при падении ПДУ, но грубые железные шляпки шурупов стремительно уничтожают графитовый слой на контактах платы.
Пульт дистанционного управления от телека полностью можно испытать без помощи других отремонтировать, а не спешить брать новый.
Не работают кнопки на пульте телека. Как убрать недостаток?

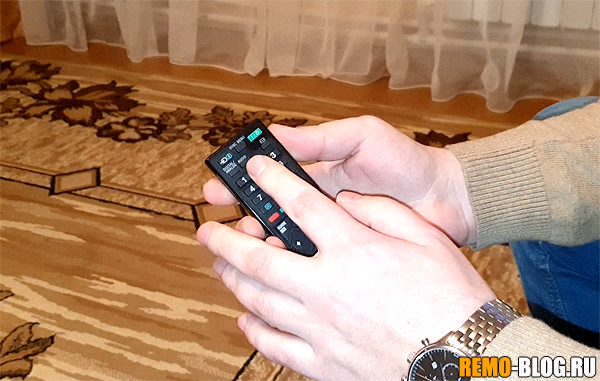

Часто пульт от телека перестает работать, или весь, или какие-то кнопки — к примеру кнопка включения, какого-то нередко применяемого канала ну либо звука. Если вполне не работает, дело может быть в ординарном – «сели батарейки» (элементы питания), необходимо поменять, а вот если определенная кнопка, то дело здесь в другом. Про это я для вас сейчас постараюсь поведать, а конкретно как убрать этот недостаток. В конце будет и видео версия, для тех, кто не желает читать …
СОДЕРЖАНИЕ СТАТЬИ
Начну с того что пульт от телека — это довольно обычная конструкция, ломаться там особо нечему, потому в неисправности необходимо находить все две предпосылки – это, снова же элементы питания, либо загрязнение (необходимо разбирать и чистить).
Почему не работают кнопки на пульте?
ДА все очень просто, в 90% случаев это загрязнение (естественно поломку нельзя исключать, но она случается очень изредка).
А обстоятельств для загрязнение просто предостаточно:
- «Жирные» руки на кухне, при готовке пиши
- Девицы обрабатывают руки кремом, он также может просачиваться под кнопки
- Мелкие малыши, часто могут сосать либо грызть этот пульт
В конечном итоге под кнопки попадает жир, крем ну либо слюни, они перемыкают дорожки на плате и эта кнопка перестает работать. Может быть так, что 95% кнопок рабочие, а другие (нередко применяемые) — НЕТ. Необходимо обыденно разобрать и почистить.
Вот только с современными пультами процесс разборки не таковой легкий.
Как разобрать пульт от телека?
Если старенькые варианты разбирались просто и просто, то новые часто может быть трудновато. В дело в том что «старые» крепились в главном на болтах (открыл отсек с батарейками – открутил их и все). Новые же идут на защелках, разобрать корпус не так просто (я имею в виду не повредив его), естественно подробная аннотация — как разобрать пульт будет в видео, тут только примерная. Будем разбирать от телека СОНИ (но другие разбираются приблизительно также):

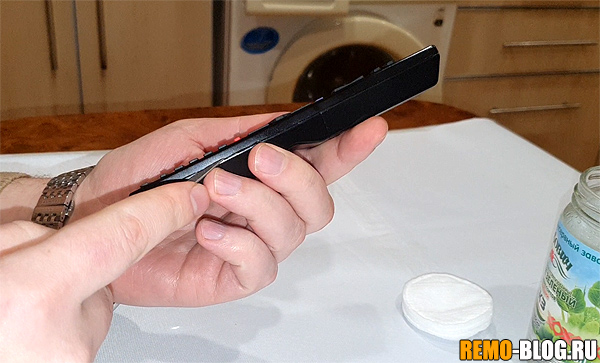

- Возьмите ножик, лучше не с таким толстым лезвием
- Воткните его между верхней и нижней частью корпуса
- Поверните ножик, постарайтесь отыскать защелки
- Надавливайте и поворачивайте далее, корпус должен разойтись
- «Пройдите» по краю пульта, отщелкивая все крепления, не давите сильно, дабы его не разрушить
- Сделайте с 2-ух сторон. Высшая часть раскроется
Таким макаром, довольно просто разобрать пульт от любого телека, будь это LG, Самсунг, SONY, или какие-то другие
Как почистить пульт?

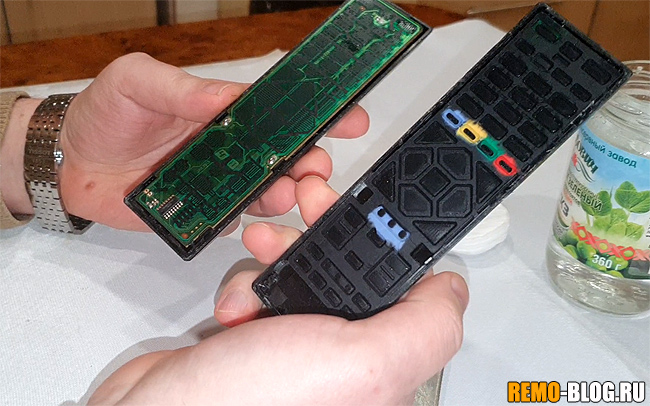

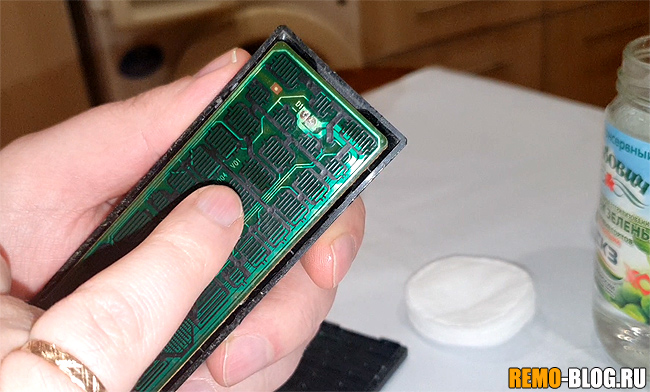

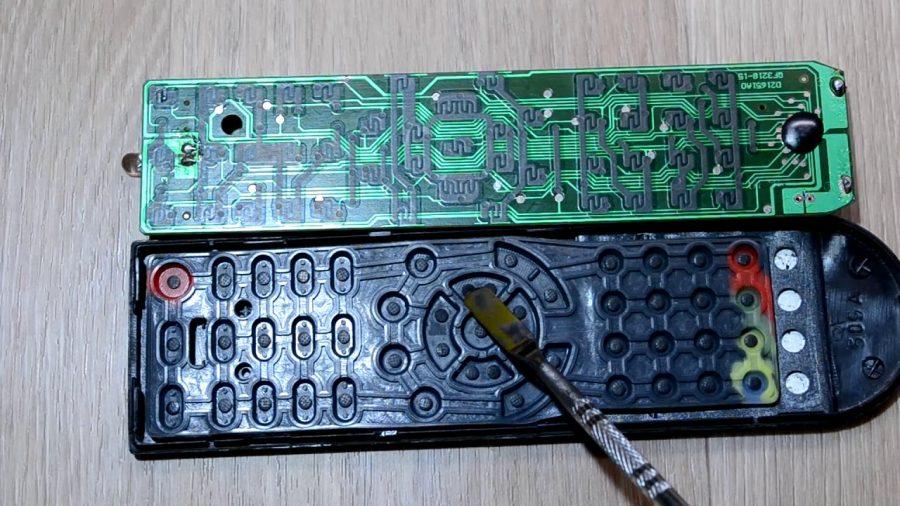

Послу того как вы его раскроете, перед вами появится плата, для вас необходимо ее разглядеть на «следы жира» (ну либо крема). Увидеть их Совсем не сложно, площадка под кнопкой будет просто поблескивать.
Дальше нам все это необходимо убрать ведь конкретно тем самым кнопка и не работает.

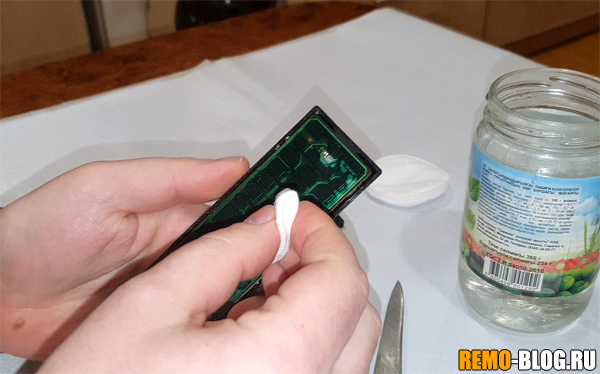

Берем спирт, ну либо водку (также подойдет и одеколон). Берем ватный диск, макаем и протираем. ДО того времени пока жир либо крем не уйдет. Дальше можно протереть все сухой тряпочкой.
Необходимо отметить протирать спиртом необходимо так, дабы позже на контактах не осталось жирного следа. После высыхания потрогайте плату пальцем, если она липнет – это плохо, прогуляйтесь снова спиртом, до того времени, пока жир не уйдет
Также прочистите резиновые кнопки пульта с другой стороны, дабы убрать всю грязюка и жир.
Дальше собираем все в оборотном порядке, в видео версии все более тщательно описано.
Что в конечном итоге?
В конечном итоге пульт работает как новый, все кнопки реагируют и работают как необходимо.

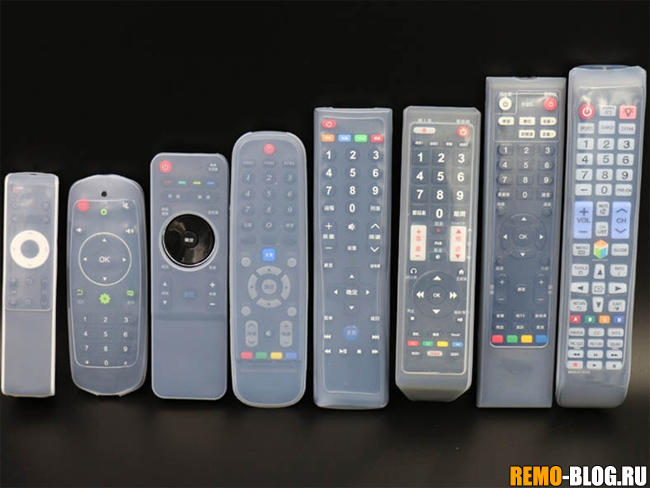

От себя я для вас желаю посоветовать силиконовый чехол на пульт. ДА многие мне на данный момент произнесут можно и целлофан (пакетик) натянуть – может быть, но силиконовый чехол смотрится намного эстетичнее, ну и к рукам приятнее, приобрести его можно на АЛИЭКСПРЕСС практически за копейки (около 70 – 90 рублей). Для кухни и для спальни (если пользуетесь кремами), он просто нужен. Всякий жир и крем, не будут перейти под кнопки, и пульт всегда будет работать как новый.
На данный момент видео версия, смотрим
Вот такая статья вышла, я думаю, она была для вас полезна. Разбирайте — чистите свои пульты и восстанавливайте их работоспособность. А у меня на этом все, читайте наш ремонтный блог.
