Во время ремонта, перепланировки либо других работ каждый обладатель жилища думает об удобстве расположения кнопок, которыми можно включить свет. Они должны располагаться в местах, где их комфортно будет жать, и они не станут мешать либо отвлекать. При всем этом соединение не должно полагать наличия огромного количества длинноватых кабелей. Если дело касается способности зажигания света из нескольких локаций комнаты, многие сходу кидают эту затею, думая, что это очень трудно.
Предпосылки монтажа
Подходящая, но неведомая юзерам схема управления освещением с 3-х мест просит знаний в электрике и может пригодиться по следующим причинам:
- в коридоре, который имеет форму буковкы «Т». Коридорная схема управления освещением подразумевает, что при входе в коридор с одной стороны обладатель включит свет. Когда он выйдет из комнаты с обратных сторон, он его выключит. Такое управление освещением из нескольких мест должно полагать включение и выключение из хоть какой точки;
- в жилой комнате. Схема управления освещением с 2-ух мест пригодится, если вы, когда заходите в комнату, поначалу зажигаете свет, идете к диванчику либо кровати, а потом отключаете общий свет, зажигая лампу торшера около тумбочки. Схема управления освещением с 3-х мест подобна, но подразумевает наличие осветительных устройств с обеих сторон от кровати;

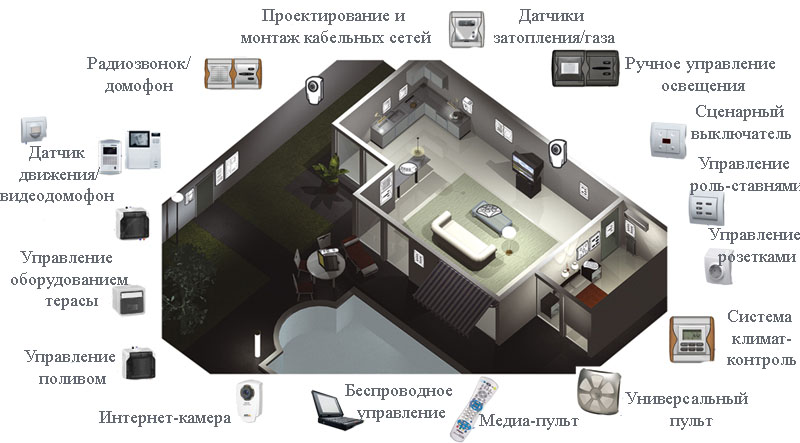

Механизм работы Умного дома
- на лестнице. Описание чертежей для многостороннего контроля предугадывает включение света на нижнем этаже, выключение на втором, включение на 3-ем. Другими словами имеется возможность регулировки осветительных устройств с любого этажа.
Подключение устройств по такому чертежу просит базисных познаний в области электрики. Для вас будет нужно приобрести электровыключатели в подходящем количестве, зависимо от того, сколько сценариев подключения будет реализовано, и приготовить для них место в соединительной коробке.
Читайте также: Как избрать графический планшет для рисования на компьютере: Аннотация
Если выключающие свет устройства размещаются на большенном расстоянии друг от друга, и для вас нужна связать их общей цепью, не стоит применять обыденный переключатель — возьмите импульсное реле. Также для упрощении регулирования осветительных устройств можно пользоваться датчиками передвижения и интенсивности света. Они автоматом будут зажигать и выключать лампочки в комнате в ответ на реакцию соответственных датчиков.
Подсоединение для 3 переключателей
Техно черта трехстороннего чертежа предугадывает наличие устройств, которые идут в два направления, также переключателя промежуточного типа.
Воплощена схема управления освещением с 3-х мест следующим образом: когда кнопки каждой составляющей системы направляются вниз, напряжение идет на кнопку устройства справа, а лампочка при всем этом не зажигается. При переключении кнопки коммутатора слева в положение «вверх» соединение замкнется, а лампочка зажгется.

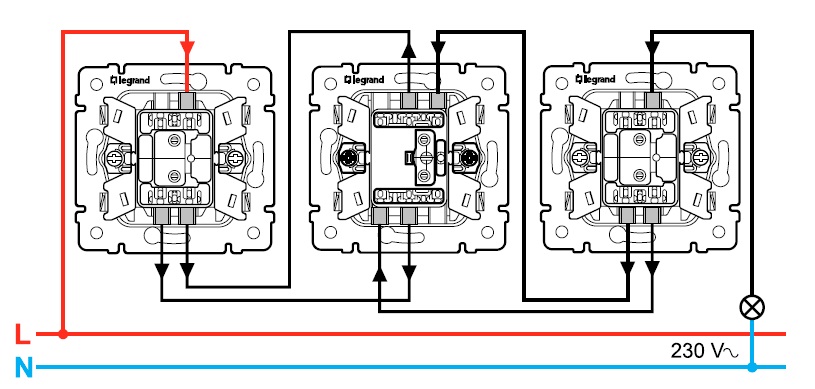

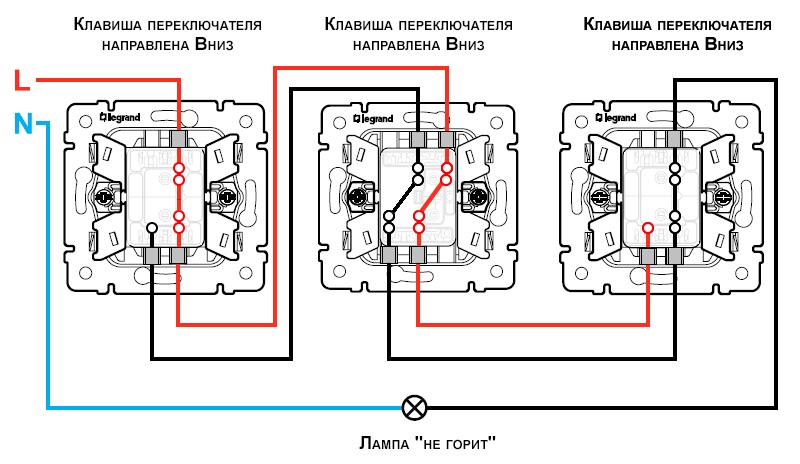

Схема 1. Управление освещением с 3-х мест
Когда у этой схемы управления освещением кнопка коммутатора в центре переключается ввысь, цепочка вновь размыкается, а лампочка прекращает светить. При переводе правого коммутатора в положение ввысь цепочка замыкается, и зажигается свет. Кнопка переключателя слева в таком случае опять порвет цепь, так что электричество погаснет.

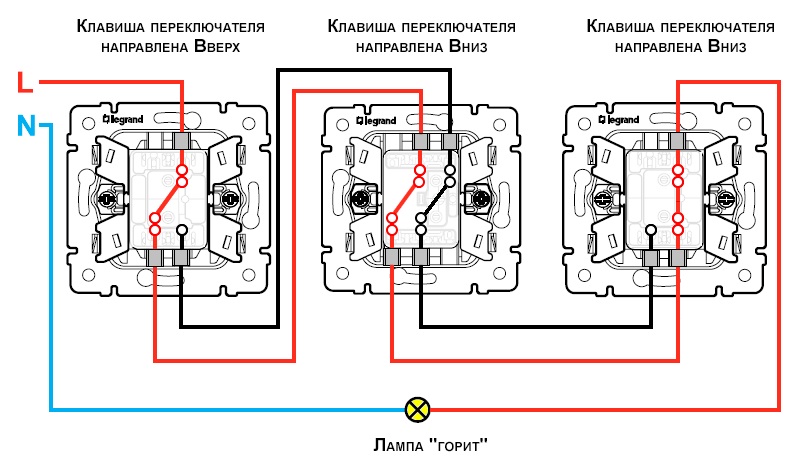

Схема 2. Управление освещением с 3-х мест
При выставлении кнопки коммутатора в центре вниз цепь будет вновь замкнута. При переключении в положение вниз устройства с правой стороны у этой схемы управления освещением опять разомкнется контакт.
Схема 3. Управление освещением с 3-х мест
Управление освещением с нескольких локаций предугадывает очередной вариант подсоединения: кнопки коммутаторов слева и справа размещены в положении вниз, а у устройства в центре — вверху. Электрическое соединение в таком случае замыкается в то время, как лампочка включена.
Подсоединение для 2 переключателей
Схема управления освещением с 2-ух мест предугадывает наличие пары коммутаторов проходного типа. В каждой из 2-ух составляющих на чертеже имеется по 3 контакта, также 2 позиции для конфигурации положения. Переключательный режим обязан иметь «перекидной характер», другими словами 1 общий контакт для 2 устройств. В первом из положений (включен 1-ый выключатель, выключен 2-ой) он замкнется с первым, а во 2-м положении (включен 2-ой коммутатор, выключен 1-ый) — с другим. Контакты не могут сразу замыкаться между собой. Соединение кабелей происходит конкретно в соединительной коробке, где находится проводка от ламп и питания.

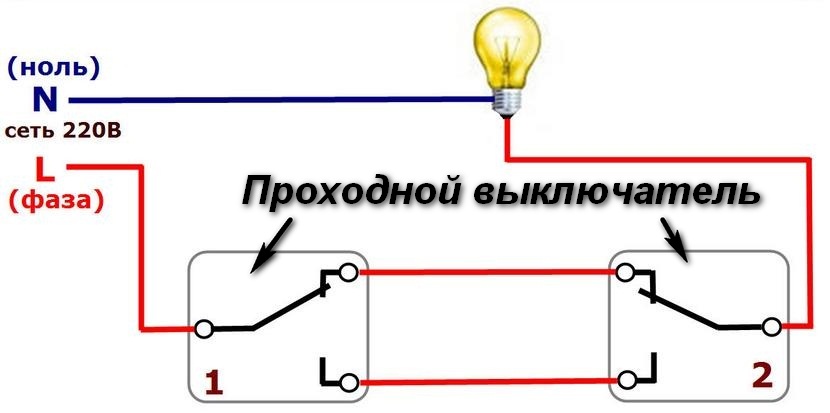

Схема управления освещением с 2-ух мест
Создатель, спец в сфере IT и новых технологий.
Читайте также: Топ 3 логических игры в 2022 году
Получил высшее образование по специальности Базовая информатика и информационные технологии в Столичном муниципальном институте имени М.В. Ломоносова. После чего стал профессионалом в известном интернет-издании. Спустя время, решил испытать писать статьи без помощи других. Ведет пользующийся популярностью блог на Ютубе и делится увлекательной информацией из мира технологий.
Переключатель с 2-ух мест схема
Бережная доставка денек в денек
Безвозмездно при заказе от 2000 руб.
Обновлен: 09 февраля 2022 20:45
Управление освещением с 2-ух точек. Как это работает?
Управление освещением с 2-ух точек Управление освещением с 2-ух точек переключателями с подсветкой Управление 2-мя группами освещения с 2-ух точек Управление освещением с 2-ух точек переключателями с индикацией
Управление освещением с 2-ух точек
Для чего необходимо включать свет с 2-ух мест?
Вариантов огромное количество, вот самые нужные:
- в коридоре — входя с одной стороны мы включаем свет, а выходя из коридора с другой стороны мы выключаем свет. И с какой бы стороны коридора мы не включали либо выключали бы свет все должно работать.
- в спальне — при входе в спальню включаем свет, ложимся в кровать и около прикроватной тумбы выключаем свет. Комфортно, не надо вставать идти до двери и выключать свет.
- на лестнице — на нижнем этаже включили свет, на втором выключили.
Принципиально!
В рассматриваемой схеме есть недочет!
Если у обыденных выключателей во включенном состоянии кнопка занимает положение «вверх», а в выключенном положение «вниз», то у переключателей кнопка будет занимать всегда различные положения. Другими словами если у обыденного выключателя по положению кнопки можно выяснить включен свет либо выключен, то у переключателей, собранных по таковой схеме, выяснить этого не получиться.
Для управления освещением либо любым другим устройством с 2-ух точек довольно два переключателя на два направления собрать в электрическую схему:

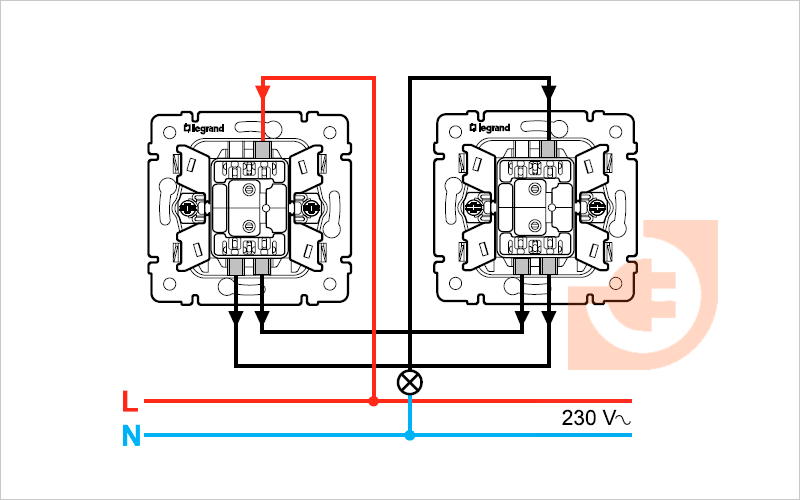

Набросок 1. Схема управления освещением с 2-ух мест.
Давайте разберем подробнее, как работает эта схема. Представим, что у обоих переключателей кнопки ориентированы вниз. Тогда напряжение разорвется на правом переключателе и лампа не зажгется:

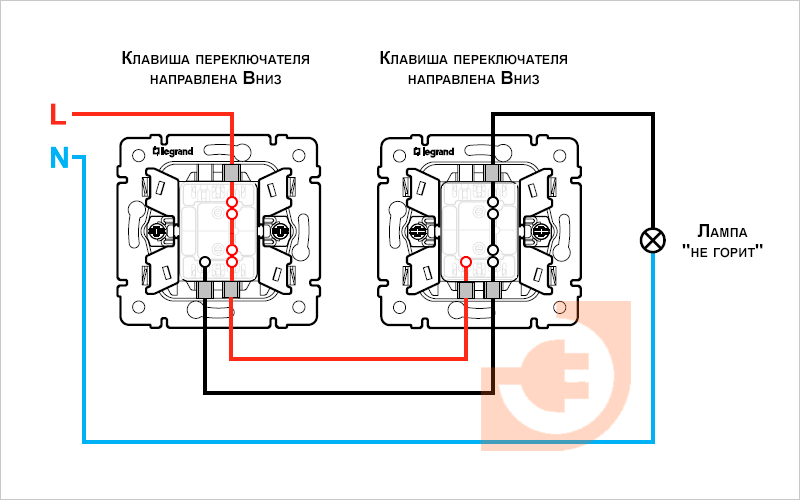

Набросок 2. Схема управления освещением с 2-ух мест. Вариант 1.
Если мы у правого переключателя переведем кнопку в верхнее положение, то цепь замкнется и лампа зажгется:

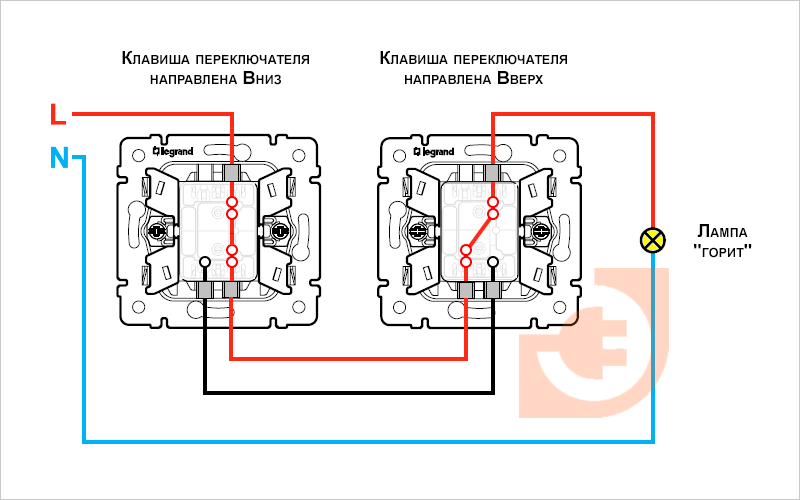

Набросок 3. Схема управления освещением с 2-ух мест. Вариант 2.
Если мы у левого переключателя переведем кнопку в верхнее положение, то цепь опять разомкнется на правом переключателе и лампа погаснет:

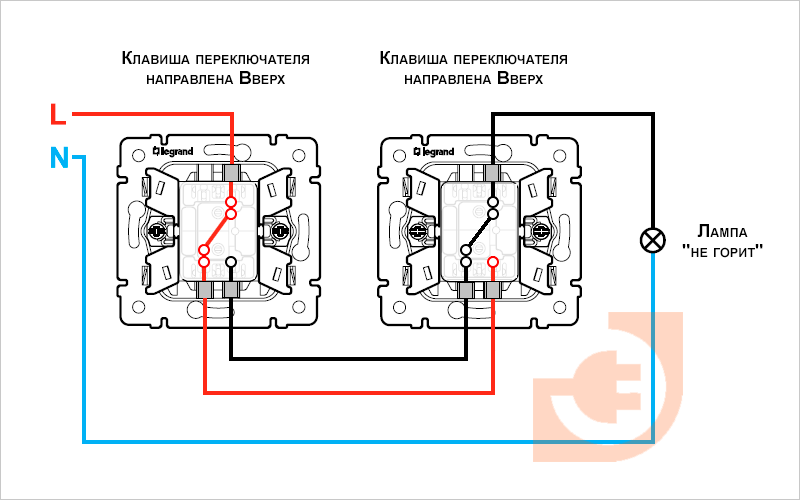

Набросок 4. Схема управления освещением с 2-ух мест. Вариант 3.
Когда мы переведем кнопку правого переключателя в положение вниз, то цепь опять замкнется и лампа зажгется:
Набросок 5. Схема управления освещением с 2-ух мест. Вариант 4.
При переводе кнопки левого переключателя в положение вниз, мы возвращаемся в изначальное положение и лампа угасает. Набросок 2.
В конечном итоге выходит, что с какой бы стороны мы не включали и не выключали свет, у нас все отлично работает.
Управление освещением с 2-ух точек переключателями с подсветкой
Так же можно применять переключатели с подсветкой. Лампы подсветки на переключателях будут пылать только при выключенном освещении.
Набросок 6. Схема управления освещения с 2-ух мест переключателями с подсветкой.
Управление 2-мя группами освещения с 2-ух точек
Если нам необходимо управлять 2-мя группами освещения, тогда мы можем применять двухклавишные переключатели, собрав их в схему:

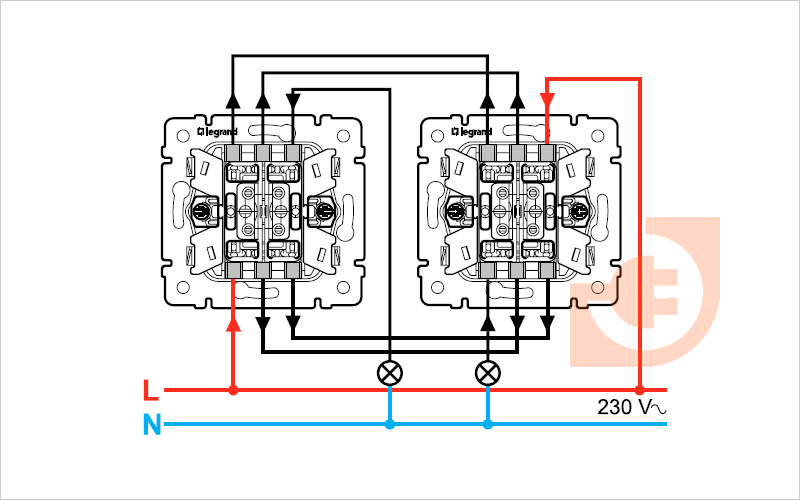

Набросок 7. Схема управления 2-мя группами освещения с 2-ух мест.
Управление освещением с 2-ух точек переключателями с индикацией
Если нужно дабы лампы подсветки на переключателях сияли независимо от освещения (т.е лампы подсветки будут пылать и при выключенном и при включенном освещении), применяются переключатели с лампами индикации собранные в следующую схему:
Набросок 8. Схема управления освещения с 2-ух мест переключателями с индикацией.
