Хороший денек.
Подскажите как верно выполнить узел ввода СИП 4 2*16 в дом, а конкретно как выполнить переход с провода на медь. Кто-то пишет, что через автомат, но ведь тогда нужно СИП обжать, а чем? Обжатый сип ввести через трубу в дом и довести до щитка либо же лучше на фасаде поставить ящик и автомат и там развести?
Либо еще вариант через прокалывающие зажимы на медь перейти, а уже ее ввести. Но смотрится не айс.
В общем нужна совет. Спасибо.
Вы не сможете отвечать в данной теме.
Т.к. вы неавторизованы на веб-сайте. Войти.
Т.к. тема является архивной.
Ссылка на сообщение
В соц сетях
16й СИП зайдет в автомат и в счетчик обжимать не надо)
Вы не сможете отвечать в данной теме.
Т.к. вы неавторизованы на веб-сайте. Войти.
Т.к. тема является архивной.
Ссылка на сообщение
В соц сетях
а если не зайдет одну жилу откусите)никаких соединений до счетчика не допускается)
Вы не сможете отвечать в данной теме.
Т.к. вы неавторизованы на веб-сайте. Войти.
Т.к. тема является архивной.
Ссылка на сообщение
В соц сетях
Да нормально входит.
Вы не сможете отвечать в данной теме.
Т.к. вы неавторизованы на веб-сайте. Войти.
Т.к. тема является архивной.
Ссылка на сообщение
В соц сетях

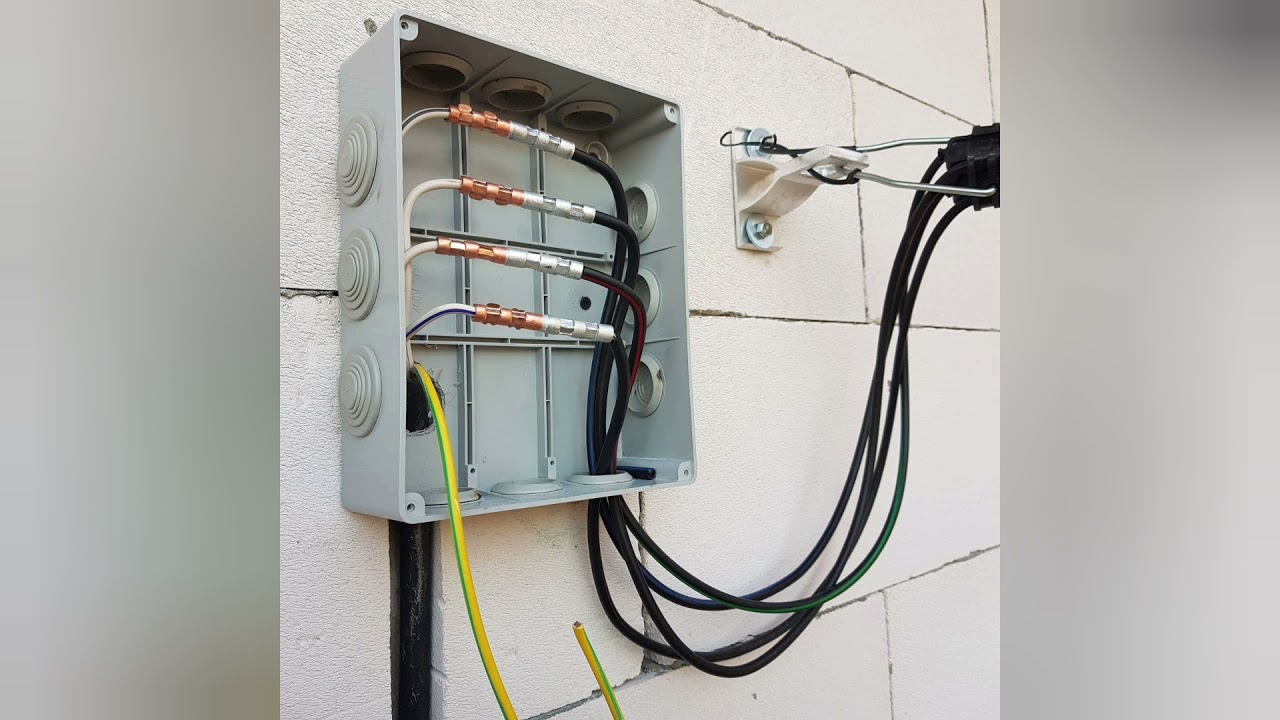

так то сип снутри помещений нельзя монтажить. ставьте коробку на улице, через клеммники обычные перебегайте на медь и входите в дом. коробку при пломбировке счетчика так же запломбируют и всё.
или вариант номер два- ставьте щит со счетчиком и коммутационным аппаратом на наружной стенке дома, а снутри дома-щит рассредотачивания. и тогда заводить сип в дом не нужно будет.
выкусывать жилы сип, для чего сечение занижать?. в автоматы до 35мм лезет СИП. оконцовывать сип не нужно
Вы не сможете отвечать в данной теме.
Т.к. вы неавторизованы на веб-сайте. Войти.
Т.к. тема является архивной.
Ссылка на сообщение
В соц сетях
Сотрудник 5peso очень всё замечательно обрисовал. На стенку — коммутационный аппарат (ящик с рубильником), там хоть 16 мм2, хоть 116, без различия, а далее медью. И это всё опломбировать. Далее — вводной автомат (ограничитель по мощности) > грозозащита > счётчик. И этот сундук тоже опломбировать. Выполнить на вводе повторное заземление в любом случае. Далее сами понимаете.
Вопрос в другом: это старенькое подключение либо новое ТУ? Так как в новых вообщем х знает чё требуют: на внешней стенке повесить счетчик (из последнего www.nn.ru/community/build/e/nuzhno_vypolnit_tu_elektrichestvo.html), а его же можно поставить только после вводного автомата и грозозащиты. Другими словами всё на улице. Если подключение новое — необходимо либо делать по ТУ либо обосновать, что они чуть-чуть не правы и получить новое ТУ. А позже делать.
Если же подключение старенькое и Вы просто переделываете, в общем случае, любые соединения до счётчика полностью разумно обязаны иметь коробку с возможностью опломбирования. И повторное заземление не забудьте.
Вы не сможете отвечать в данной теме.
Т.к. вы неавторизованы на веб-сайте. Войти.
Т.к. тема является архивной.
Ссылка на сообщение
В соц сетях
На дачном участке уже есть дачка и она подключена соплями. Вблизи выстроили летнюю кухню и ее необходимо подключить. В массиве нет электрика, но я планирую пригласить председателя для пломбировки, если он захотит. В самой даче счетчик стоит старый и он, как бы, не опломбирован даже. Могу ошибаться.
Что касается оконцовки. В автомате необжатый сип плющится малость. И мне это не нравится. Подтягивать его я не планирую, потому предполагаю оконцевать. Наконечник на 16 у меня есть, но не чем. Есть обжимка по меди до 6 квадрат, но большего размера нет. Буду благодарен, если кто-то поможет обжать. Могу подъехать с кабелем и наконечниками)
По поводу на фасаде ящика. Оно то отлично, вот только домик маленький и вид портится. Знаю, что вы мне на данный момент скажете. Я вначале планировал взять небольшой ящик АББ для улицы на 2/4 модуля и туда поставить вводной автомат, а с него уйти медью в дом, но выходит дороже и не факт, что лучше. Я не отыскал требований, по которым нельзя вводить сип в дом, но кажется сообразил почему у некоторых бывают трудности: так как сажают под болт многожильный провод и он нагревается.
Пломибировать можно все на данный момент. есть пломбы и на винтообразные соединения в виде пленок, было бы желание. а из-за того, что проволочку не за что зацепить городить ящики на фасад не охото.
Как перейти с СИП на медь
К дому электричество подводится средством СИП — самонесущего изолированного провода. Дальше СИП соединяется с ААВГ либо ВВГ кабелем, который потом подключается к электросчетчику.
При соединении 2-ух кабелей очень важен надежный и долговременный контакт. Тем паче не обойтись одной скруткой, если СИП, который имеет дюралевые жилы, соединяется с медным кабелем.
В процессе использования такое соединение будет всё время греться, что в конечном итоге приведёт к послаблению и повышению сопротивления. Через какое-то время контакт отгорит, так как медь с алюминием отлично окисляются.
Дабы этого не случилось принципиально предугадать как можно более надежное соединение СИП с ААВГ либо ВВГ кабелем. В данной статье будет поведано о методах, которые есть на сегодня.
Как перейти с СИП на медь
Обычно для ввода в дом применяют ВВГ кабель. Но соединять впрямую медные и дюралевые провода нельзя. Из-за огромного сопротивления контакта такое соединение стремительно нагреется и отгорит.
К тому же, на сегодня есть более обыкновенные и надежные методы соединения разнородных проводников:
- Болтовое соединение;
- Прокалывающие зажимы;
- Гильзы;
- Ответвительные сжимы.
Разглядим более тщательно любой из представленных вариантов соединения СИП с медным кабелем.

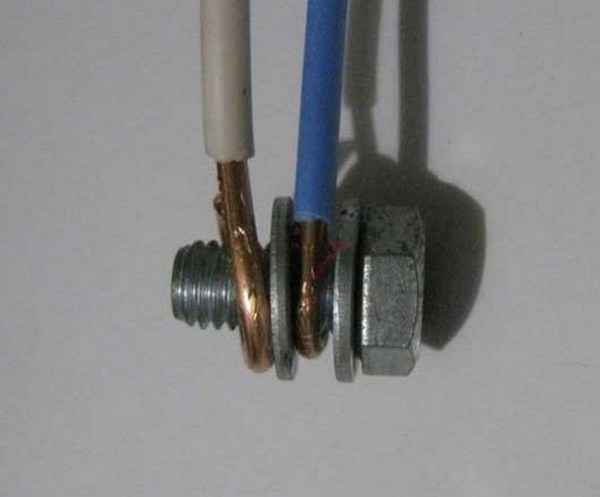

Болтовое соединение СИП
Самый обычный и доступный метод соединения СИП и медного кабеля, это использование болтового соединения. Из материалов тут будет нужно мало: длиннющий болт, несколько гаек и шайбы.
Принцип болтового соединения заключается в следующем:
- Используя длиннющий болт как базу, на него наматывается СИП и медный кабель. Проводники не должны соприкасаться, все соединение происходит конкретно через болт. По этой причине алюминий и медь делятся шайбой;
- Для фиксации проводов нужно применять несколько гаек, которыми они накрепко притягиваются к базе.
После фиксации приобретенное болтовое соединение обматывается синей изолентой. Не рекомендуется для этих целей применять разовые пакеты, скотч и другие, не подходящие для изолирования контактов материалы.

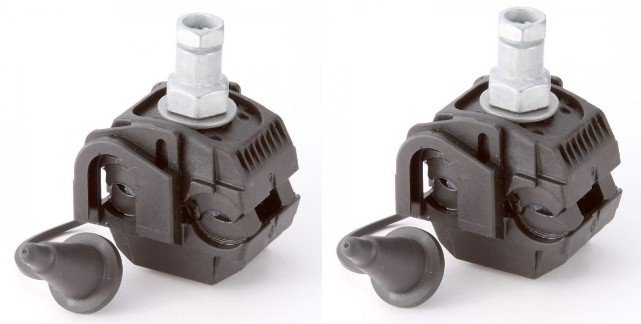

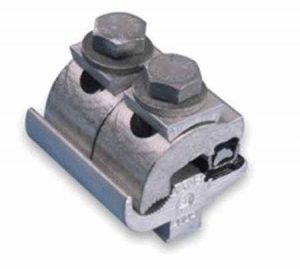

Прокалывающие зажимы для соединения СИП

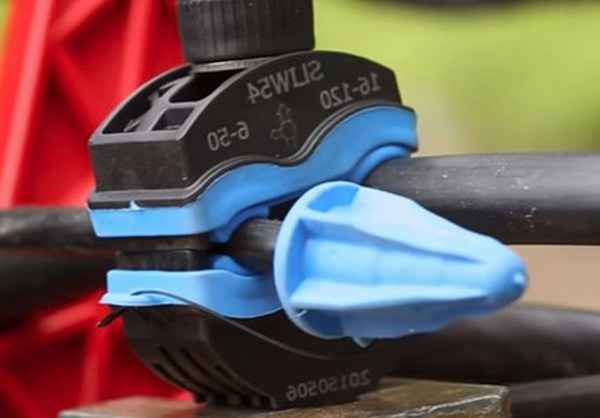

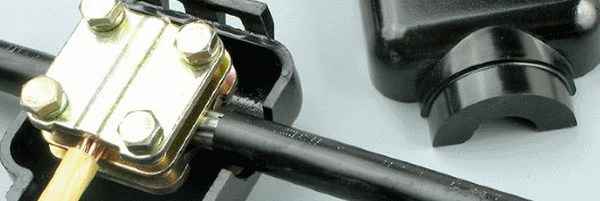

Но самым комфортным методом соединения СИП с медным кабелем, являются прокалывающие зажимы. Такие зажимы позволяют обеспечить надежный и долговременный контакт, установка которого можно производить даже под напряжением.

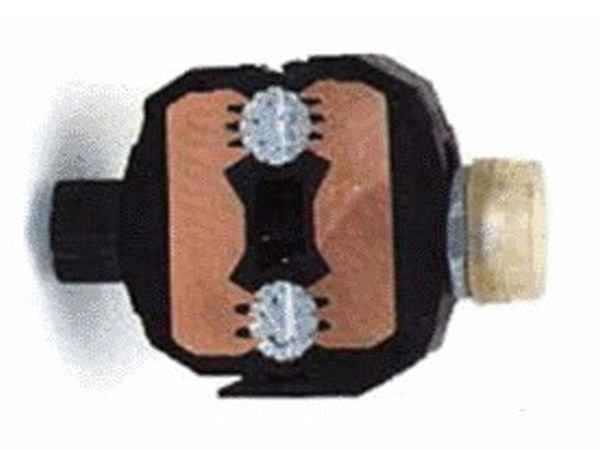

Прокалывающие зажимы состоят из герметичного корпуса, который не пропускает воду. В итоге соединение выходит долговременным и надежным в плане эксплуатации.

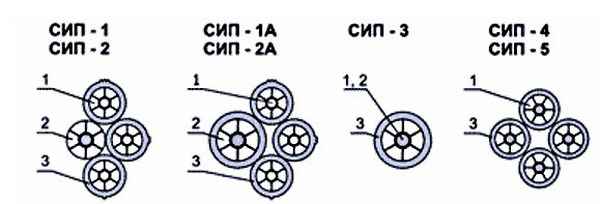

Для ввода электроэнергии в дом применяется СИП-4 и СИП-5, сечением более 16 мм². Это принципиально учесть при выборе прокалывающих зажимов, затяжка которых может осуществляться одним болтом либо несколькими с разделением каждой из жил.
Есть также и другие методы соединения СИП с медным кабелем. К примеру, использование гильз. Но таковой метод не получил широкого распространения из-за необходимости применения специального оборудования и его накладности.
Замена старенькых проводов на провод СИП 2х16
В данной статье я расскажу и покажу на приятном примере, процесс замены проводов к дому на провод СИП 2х16 ( самонесущий изолированный провод) . Пока я собирал новый электрощит для соседа по даче, для замены старых пробок и старенького электросчетчика, безотступно рекомендовал ему заняться подменой провода к дому, идущего от опоры ЛЭП, на провод СИП 2х16, где цифра “2” значит два провода – фаза и ноль, а цифра “16” – сечение провода, т.е. двухпроводный дюралевый СИП сечением 16 кв.мм. Мощность, которую можно подключить через СИП 2х16 приблизительно 16 кВт. Но такую мощность сетевая организация при однофазовом вводе в личный дом, для вас не разрешит.
Инстаграм https://instagram.com/elektroschyt
Вконтакте https://vk.com/elektrika46

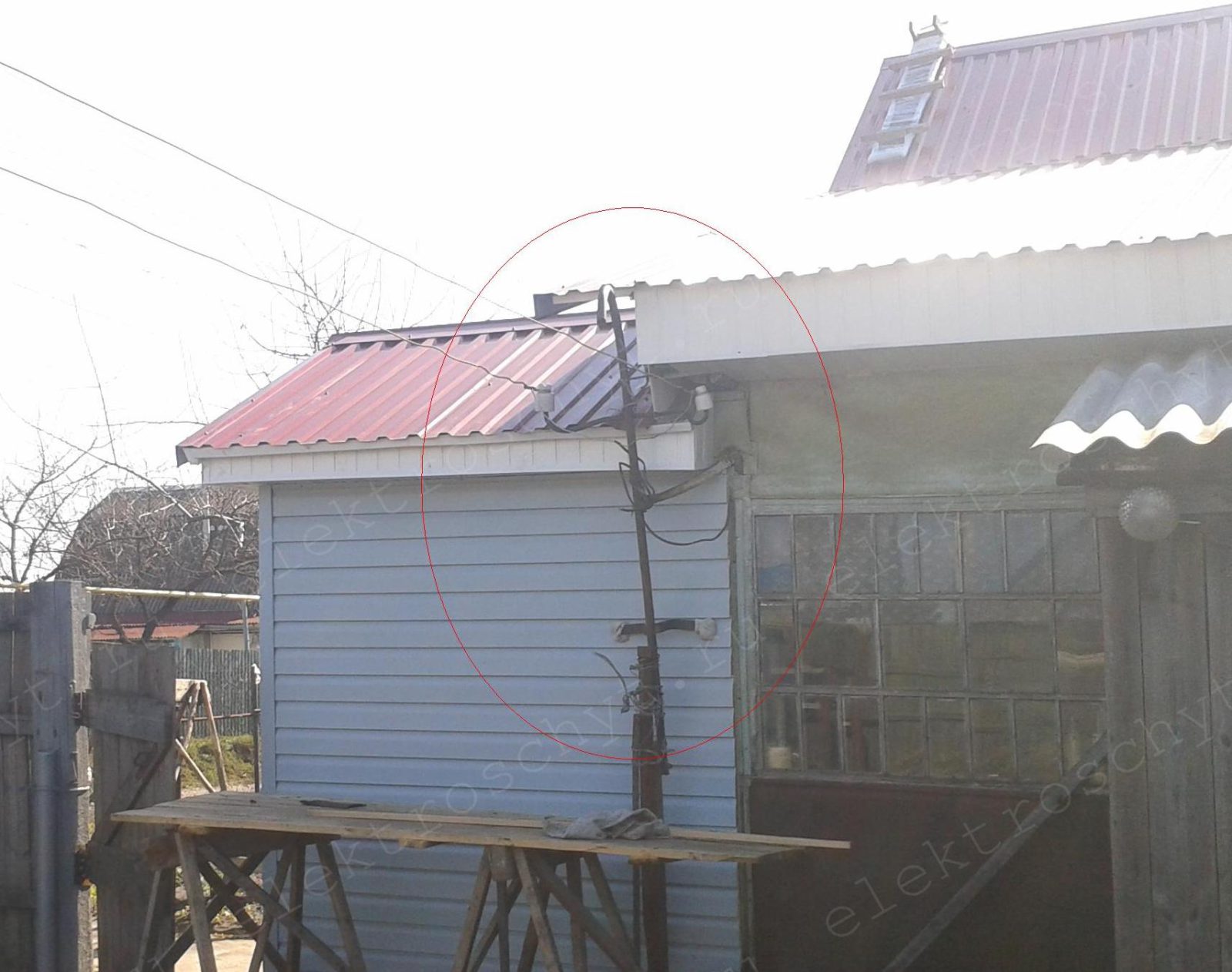

На рисунке показан имеющийся ввод электричества в дом.
Старенькый заржавелый гусак с 2-мя фарфоровыми изоляторами (напряжение в доме однофазовое 220 Вольт), изоляция дюралевых проводов от времени растрескалась и местами обнажилась, сам гусак кое-как держался на стенке дома, и на тот момент провода к дому, представляли огромную опасность.
Сперва для замены старенького провода на новый провод СИП 2х16, он отправился в «Центр обслуживания клиентов» электросетевой компании, к чьим сетям присоединен его дом, конкретно они занимаются обслуживанием, присоединением и ремонтами электрических линий и проводов к дому. Контакты и адреса центров обслуживания можно выяснить на их веб-сайтах ОАО «МРСК-Центра» (Курская, Орловская, Белгородская, Брянская и другие области центрального региона).
Более того, с марта 2014 года, зарегистрировавшись на веб-сайте электросетевой компании можно подать заявку на разные услуги (технологическое присоединение, установка и пломбировка электросчетчика) через Личный кабинет, не выходя из дома.
Также у каждой сетевой компании должен быть размещен на веб-сайте, так именуемый «Паспорт услуг», в каком указан порядок деяния клиента при получении услуги. К примеру, таковой (мог устареть со времени написания статьи, потому отыскиваете животрепещущий на нынешний момент).
Подал заявку на смену провода к дому на провод СИП 2х16 , и оплатил около 2000 рублей за подключение СИП 2х16.
Осталось приобрести провод СИП 2х16 и нужные материалы для его монтажа :

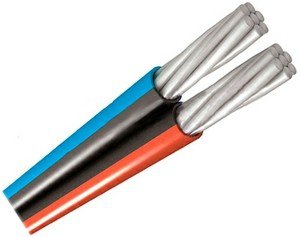

- Провод СИП 2х16 – дюралевый самонесущий изолированный провод, состоящий из 2-ух жил сечением 16 мм 2 , длиной 25 метров.

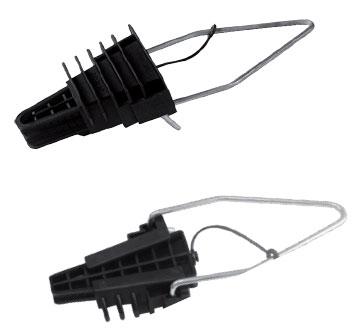

- Два анкерных зажима, один будет держать провод СИП 2х16 к дому за крюк в стенке дома, а другой провод СИП 2х16 на опоре.
- Два ответвительных прокалывающих зажима, соединяющих медный кабель 2х6, присоединенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).

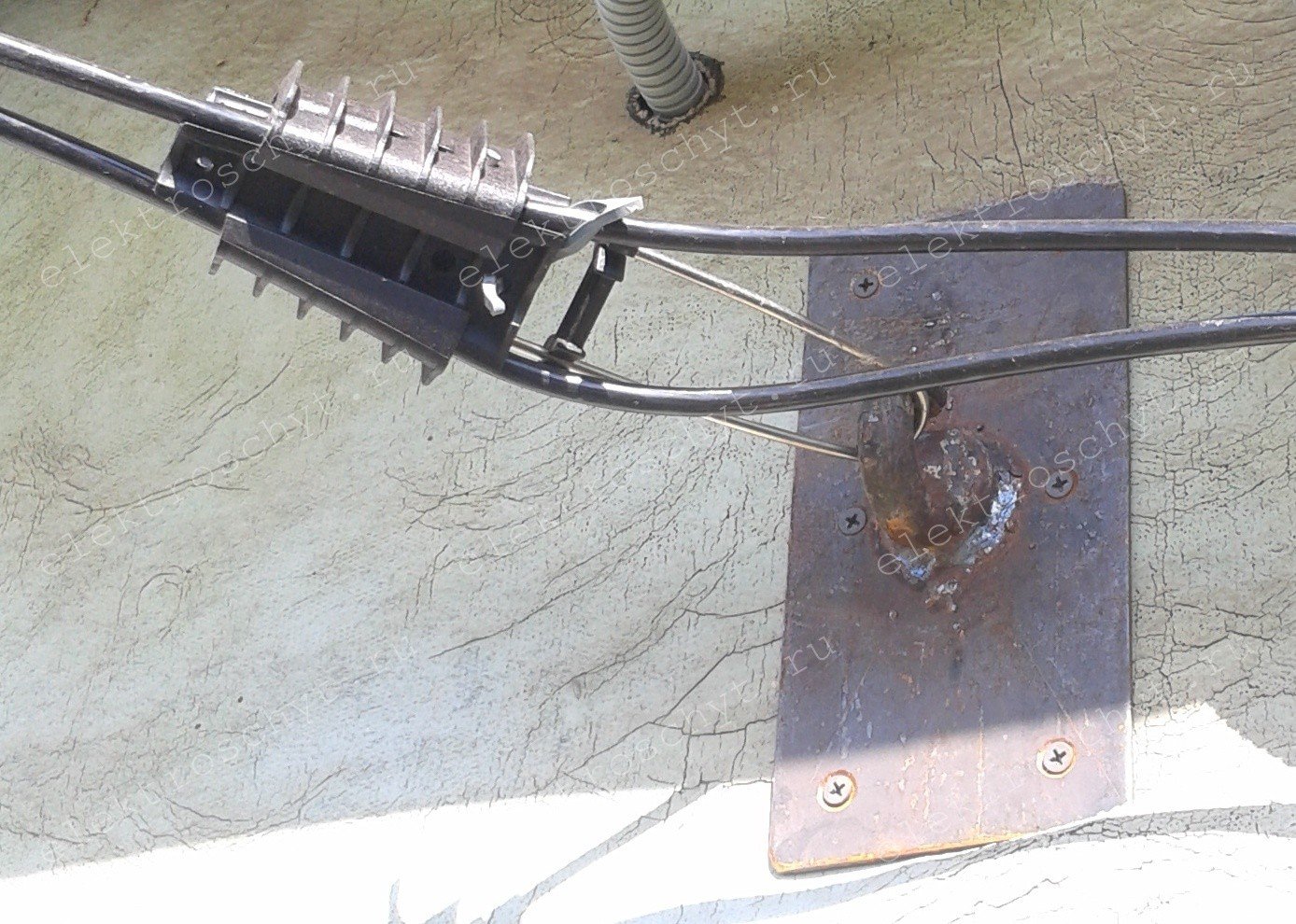

- Крюк на стенке, на котором с помощью анкерного зажима будет закреплен провод СИП 2х16 к дому, был изготовлен без помощи других. Загнули полукругом отрезок арматуры поперечником 10 мм и приварили его к пластинке 150х200 мм, которую на 6 шурупов длиной 80 мм, прикрутили к стенке дома.

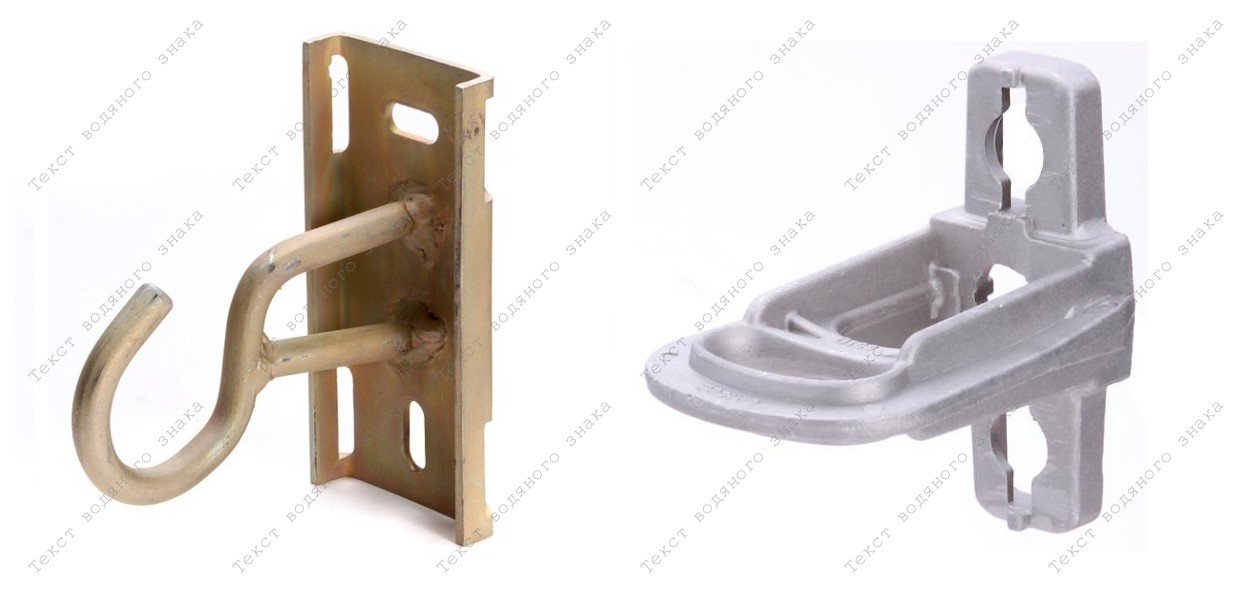

Можно приобрести и готовые крюки для монтажа анкерных зажимов. На рисунке представлены монтажные крюки для СИП 2х16, производитель КВТ .

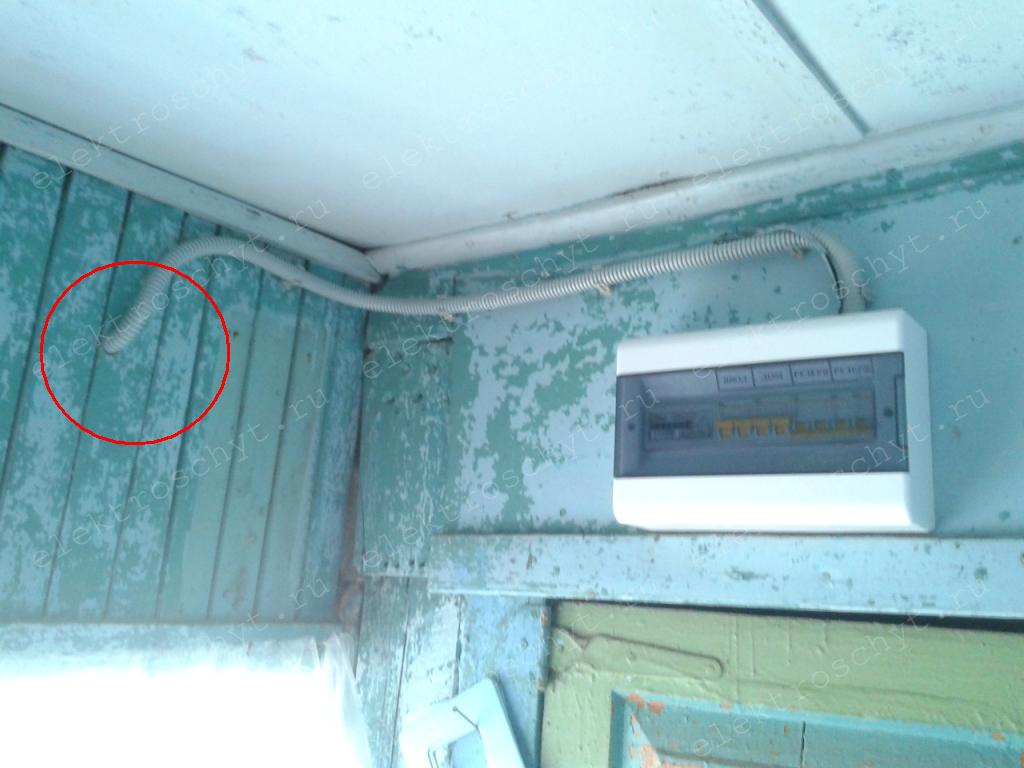

Просверлил древесную стенку дома сверлом по дереву (перьевым) поперечником 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но….верно выводить провода и кабели из стенки дома через железной трубу. Почему отверстие на улицу, дабы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено конкретно тут, разъяснял в статье “Как собрать э лектрощит своими руками“.
Приблизительно, через 45 дней приехали электромонтеры, отключили ЛЭП и поменяли старенькые провода к дому на новый провод СИП 2х16 . По правилам электросетевая компания, должна была произвести подмену на новый провод СИП 2х16, в срок менее 30 календарных дней, но что-то у них и соседа не выходило состыковаться в одно время, потому все прошло без обоюдных претензий.

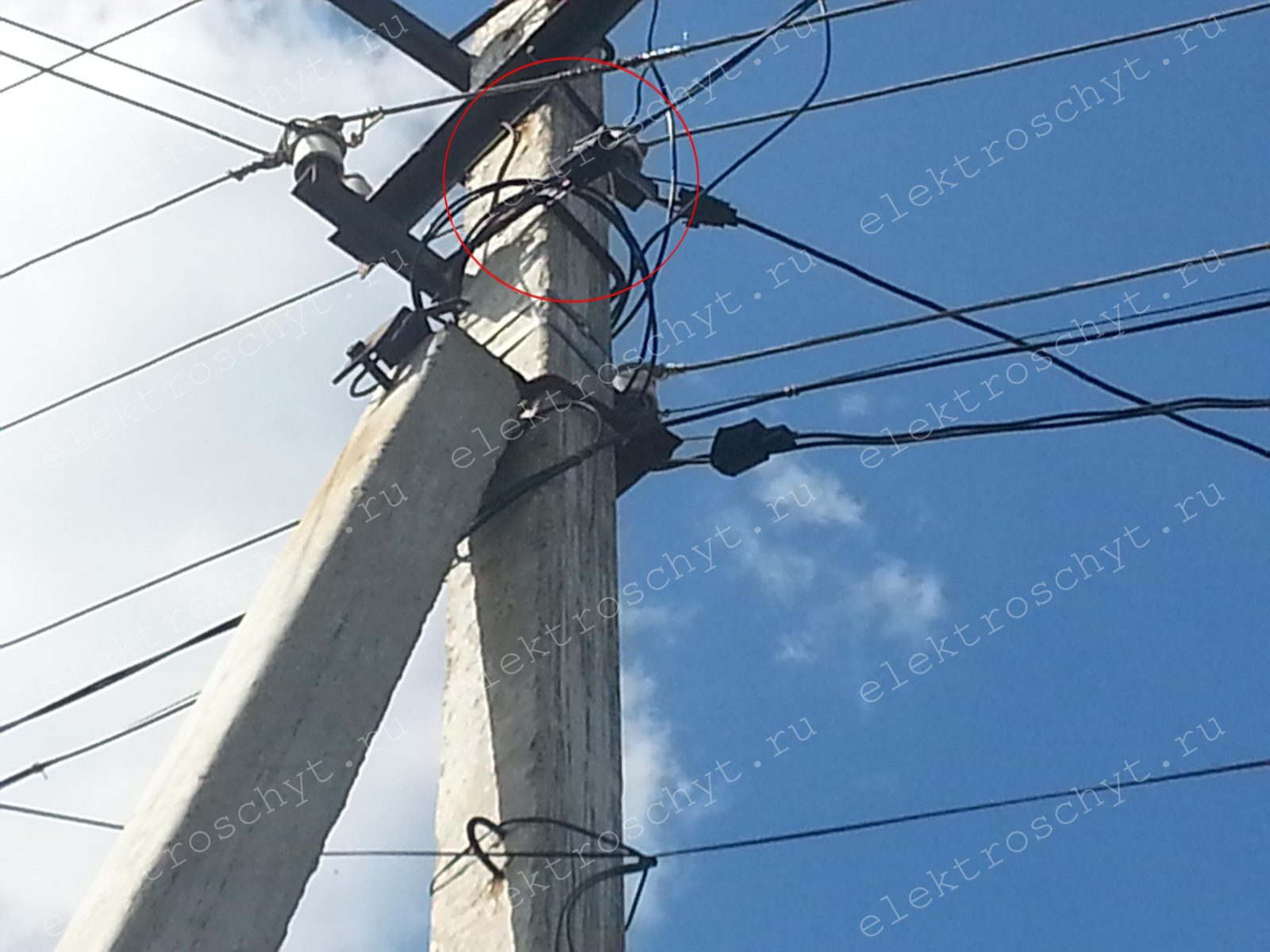

Дабы правильно подключить п ровод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, нужно верно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). П ровода СИПа 2х16 помечены цветом, “красный”- фазный провод СИП 2х16 , “синий” – нулевой провод СИП 2х16 , или фазный провод – обыденный черный, а нулевой – помечен синим цветом.

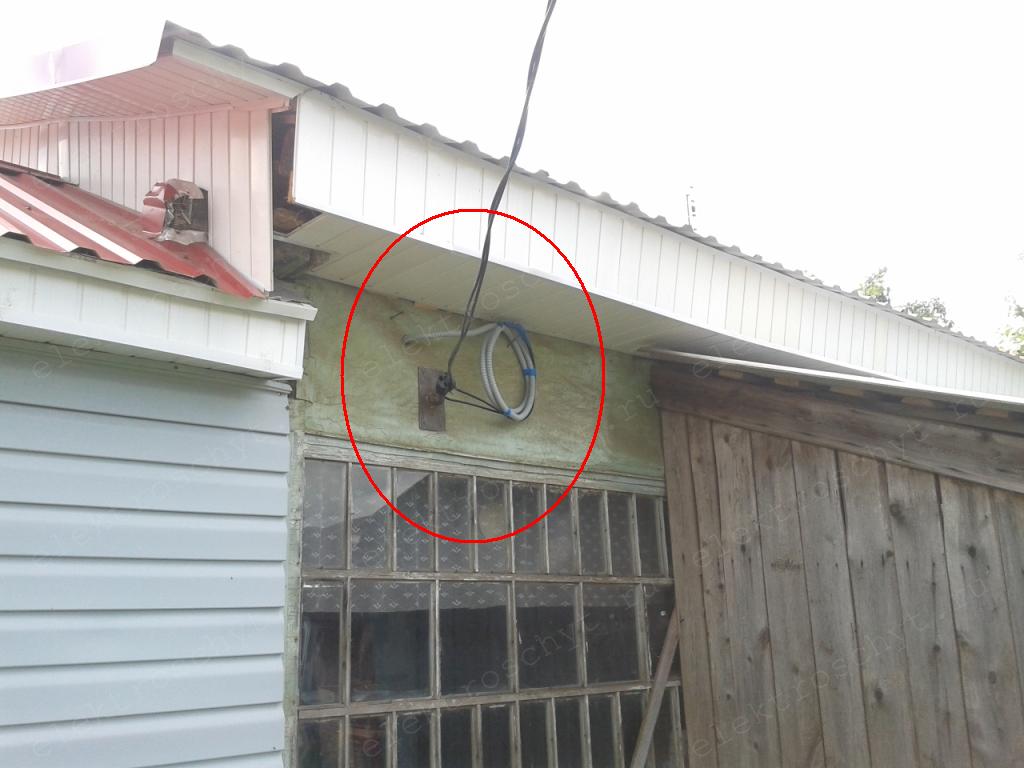

Мне не понравилось, как поменяли старенькую проводку на провод СИП 2х16 , а конкретно:
- Дюралевый провод СИП 2х16 и медный кабель 2х6 от электрощита соединилискруткой, что запрещено ПУЭ. Электромонтеры сослались на то, что особые ответвительные прокалывающие зажимы, нередко или “не допрокалывают” провода, или могут “перерубить” вводной провод к дому, вообще, вышло бы нехорошее соединение проводов . Желали впрямую подключить провод СИП 2х16 к электросчетчику, но дюралевый провод СИП 2х16 сечением 16 мм 2 прокладывать по стенке дома и заводить в электрощит, тоже наслаждение не из приятных.
- Оставили большой припас проводаСИП 2х16 на стенке дома. Для чего он таковой нужен? Тем паче на самой опоре тоже есть припас СИПа, который намотали вокруг опоры ВЛИ.

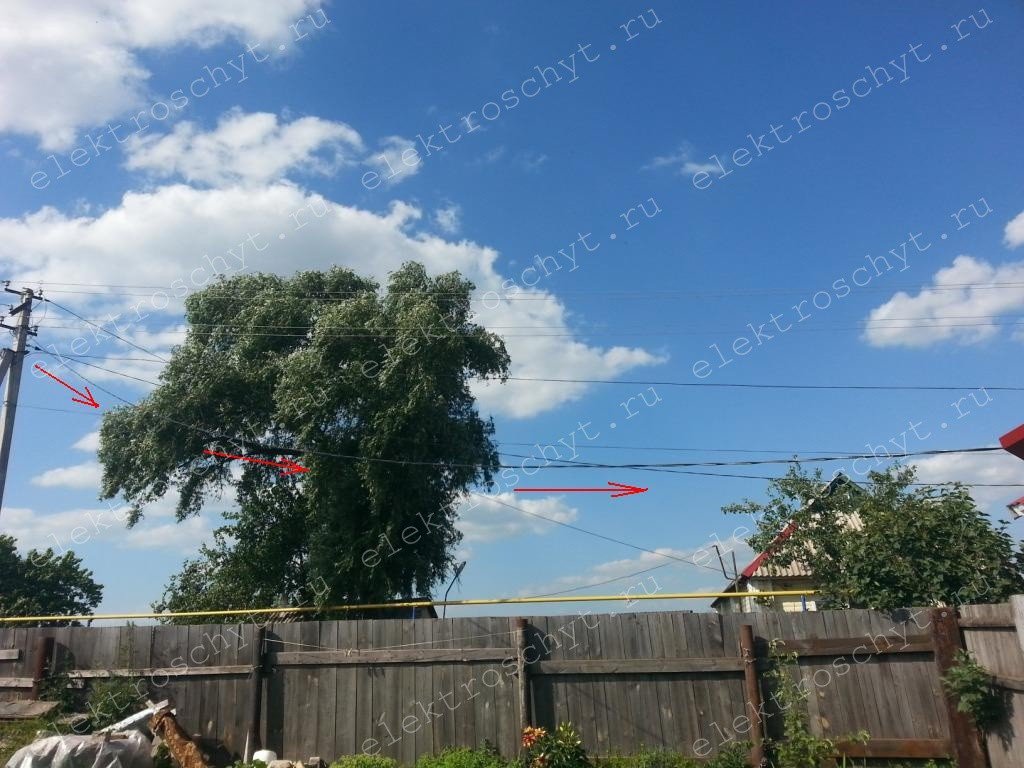

- Также провод СИП 2х16 от опоры ЛЭП до дома, слабо натянут и сильно провисает, это лучше,чем если б он был натянут, как струна, но и это тоже плохо.
Я рекомендовал другу вызвать их назад, выполнить соединение провода СИП 2х16 и вводного медного кабеля 2х6 к электросчетчику с помощью особых проколов для СИП 2х16 либо орешков и подтянуть провод СИП 2х16 к опоре ЛЭП, ну и другу, когда приедут электромонтеры и отключат ЛЭП, укоротить медный кабель 2х6, дабы избавиться от мотков на стенке дома.
Для трехфазного подключения, в принципе, всё будет тоже самое исключительно в 2 раза больше, т.е. по четыре анкерных и прокалывающих зажима и СИП 4х16 .

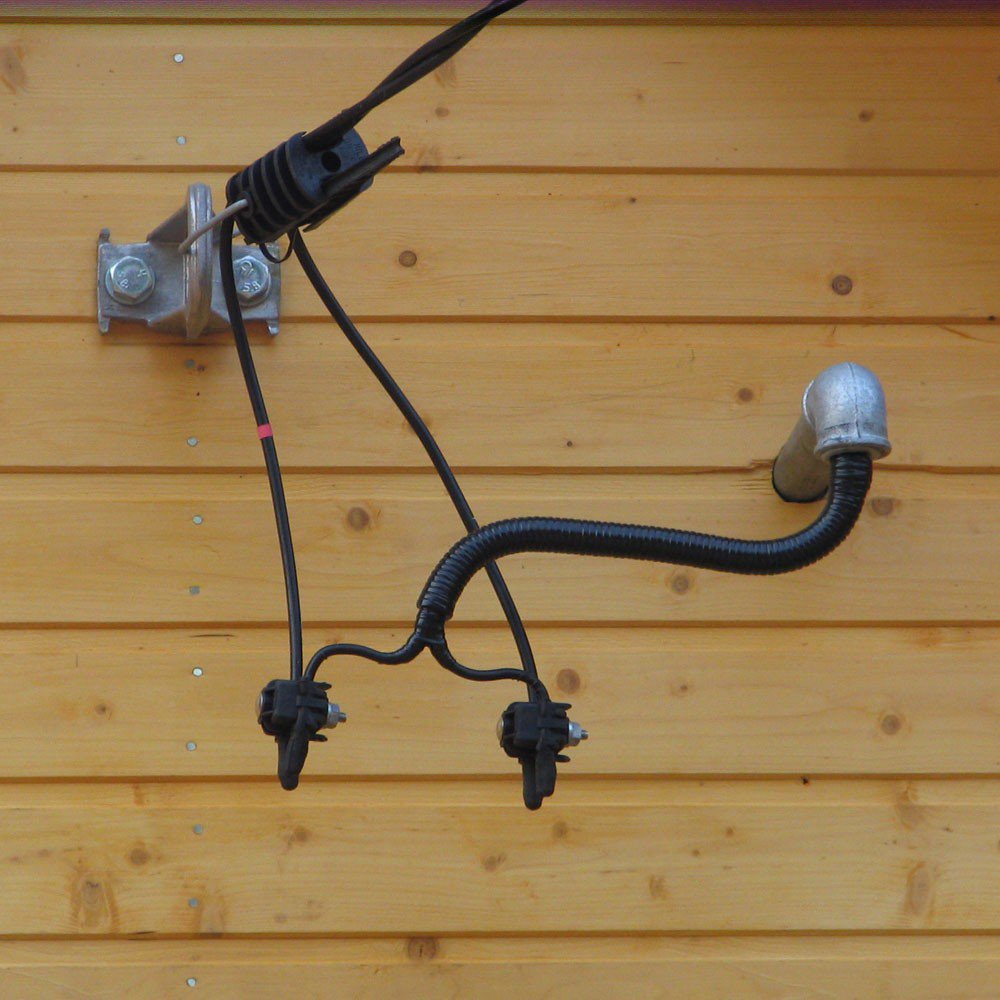

Ниже показан верный переход с алюминия на медь и ввод медного кабеля через железную трубу в дом.
Спасибо за внимание.
