Зайдя фактически в хоть какое офисное помещение, школу, детский сад либо контору любого предприятия, можно направить внимание на то, что освещение фактически всюду состоит из так именуемых ламп дневного света, т. е. люминесцентных осветительных приборов (как правило это приборы мощностью 36 Вт.).
Вправду, еще практически 5–7 годов назад казалось, что для кабинета это самый экономный вид световых устройств. Но время течет, возникают новые варианты освещения, куда более энергосберегающие и долговременные. На данный момент везде в целях экономии внедряются LED-лампы. Естественно, если в кабинете висит рядовая люстра, то все, что необходимо выполнить для модернизации – это поменять лампочки накаливания на LED.
А может быть ли поставить светодиодные лампы в люминесцентные осветительные приборы, если было решено перейти на более энергосберегающий вид освещения либо придется их выкинуть, дабы после на их место установить светодиодные трубки? Спешить с этим не стоит. Ведь совсем ясно, что покупка такового осветительного прибора в магазине обойдется в разы дороже, чем приобретение отдельного элемента. Необходимо разобраться, может быть ли переработать люминесцентный осветительный прибор в светодиодный.
Изменение конструкции лампы дневного света

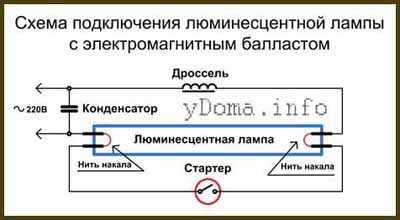

Схема подключения ЛДС
Ответ на этот вопрос положительный. Остается осознать, как поменять ЛДС на LED. Переделка люминесцентной лампы в LED-лампу не составляет фактически никакого труда, и по собственной сущности это обычная доработка старенького осветительного прибора. Ведь нужна только изменение схемы, а светодиодные трубки по форме вполне повторяют лампы дневного света. Для этого нужна выполнить несколько обычных действий:
- Поначалу нужно отключить питание старенького осветительного прибора. При этом целесообразнее будет снятие напряжения в сети методом отключения вводного автомата, т. к. непонятно, кто и как создавал электромонтаж и не пущен ли через выключатель ноль заместо фазы. Непременно после отключения необходимо удостовериться в отсутствии напряжения при помощи отвертки-индикатора.
- Следующим шагом демонтируется старенькый осветительный прибор, дальше снимаются трубки ЛДС, т. е. выполняются те же деяния, которые требуются, дабы поменять люминесцентные лампы, с той только различием, что на место их уже ставить не придется.
- Все провода, идущие от стартера (это дюралевый или пластмассовый цилиндр), также от дросселя либо пускового регулирующего аппарата (прямоугольный элемент в форме удлиненной коробки из металла) отсоединяются. Эти части тоже больше не понадобятся.
- Невзирая на то, что при подключении люминесцентной трубки на патрон с каждой стороны подавалась фаза на одно гнездо патрона и ноль на другое, в работе светодиодной лампы применяется совсем другая схема подключения. Нужно так собрать осветительный прибор, дабы по одной стороне патронов на оба их контакта подавалось напряжение только только с 1-го, фазного провода, ну а по обратной стороне так же на два контакта шел только нулевой, т. к. на светодиодные лампы (в том числе и Т8) подается разнополярное напряжение на обратные стороны. Таким макаром, получится схема подключения, показанная на рисунке.
- На этом переделка люминесцентной лампы на светодиодную окончена. Сейчас остается только повесить осветительный прибор на место и поставить в него лампы Т8 с цоколем G13, которые являются светодиодными аналогами люминесцентных, после этого подать напряжение.
Достоинства светодиодных ламп перед люминесцентными

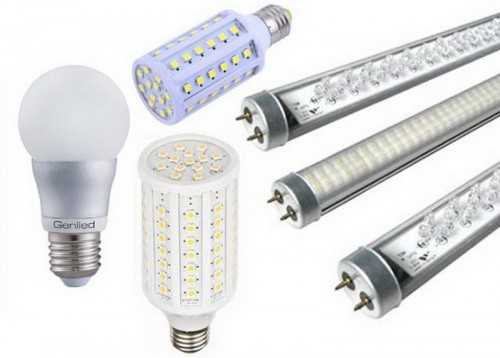

Варианты диодных световых устройств
Обычно заявленное производителем рабочее время LED-лампы составляет более 30 000 часов, и все таки почти все будет зависеть от производителя драйвера, т. е. электронного балласта, и самих светоэлементов. Но в любом случае установка Т8 заместо люминесцентных ламп прибыльна по нескольким причинам:
- Переделка люминесцентного осветительного прибора, т. е. изменение схемы старенькой лампы, не представляет никаких заморочек и занимает минимум времени. И с каждым переделанным устройством, с пришедшим опытом это будет делаться все резвее.
- LED-светильники не надо обслуживать и ревизировать, довольно время от времени вытирать с них пыль и очень изредка поменять трубки.
- До 60% электричества экономится при их работе, если ассоциировать с затратами энергии люминесцентных ламп.
- Они более долговечны в работе, средний показатель срока службы – 40 000 часов.
- Светодиодные трубки не мелькают, как это происходило с их предшественниками, а означает, их полностью целенаправлено монтировать в детских садах и школах.
- Они не содержат вредных отравляющих веществ, поэтому, не требуют особенной утилизации после выхода из строя.
- Даже если напряжение в сети свалится до 110 В, светодиодные аналоги люминесцентных ламп продолжат работать так же, как и при 220 В. И очередное принципиальное преимущество – это то, что у светодиодных осветительных приборов отсутствуют недочеты, кроме, может быть, высочайшей цены в их премиум-вариантах.
Одним словом, переделка люминесцентного осветительного прибора в светодиодный своими руками – дело прибыльное, и третировать им по способности не стоит. Ну а вопросов, как переработать лампу, сейчас остаться не должно.
Переработать осветительный прибор под светодиодные лампы

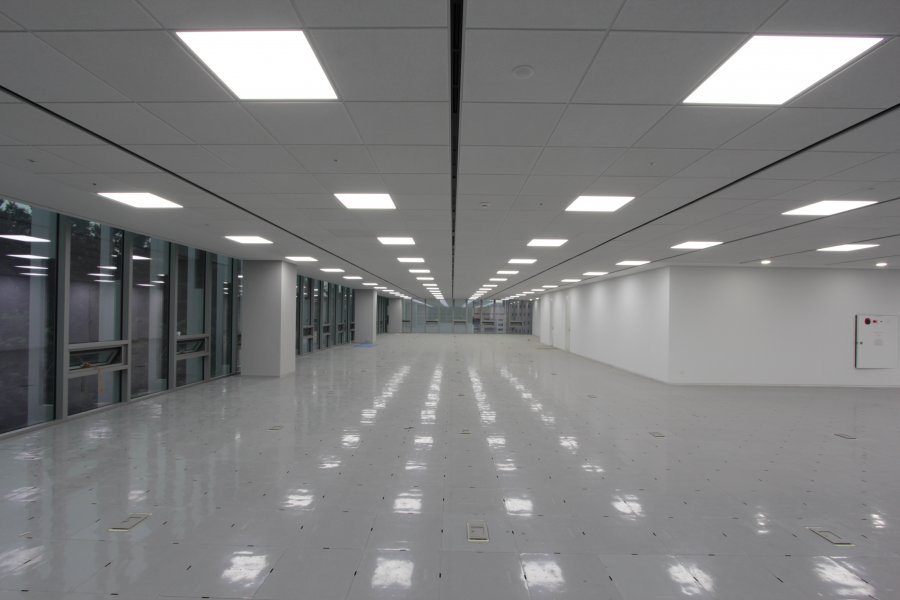

На данный момент в офисных и производственных помещениях, на торговых площадях в большинстве случаев используются люминесцентные лампы. В таких светильниках ток регулирует балластный дроссель (ПРА). Люминесцентное освещение – более надежный и экономный вариант в сопоставлении с обыкновенными лампочками накаливания.
Но куда более современная кандидатура – это светодиодные лампы. Они пореже выходят из строя, не выделяют паров ртути, а энергия не тратится на поддержание работы дросселя. Потому такие лампы позволят сберечь еще более электричества.
Линейные светодиодные лампы
Эти устройства были специально сделаны, дабы поменять люминесцентные лампы в потолочных светильниках типа «Армстронг». Светодиоды в них служат на порядок подольше всех других осветительных приборов. Если такая лампа сломается, то не будет выделять вредных для человека испарений.
На сто процентов осветительные приборы поменять не непременно, довольно переустановить лампы в них. Так вы существенно сэкономите – ведь на новейшую арматуру тратится не придется. Переработать осветительный прибор сумеет хоть какой, для этого не нужна особенных способностей электрика.
В линейном светодиодном осветительном приборе, не считая диодов и проводки, уже установлен интегрированный драйвер. Потому наружный ПРА (электронный пускорегулирующий аппарат) не нужен – лампа работают впрямую от сети с напряжением 220 В.
Для работы светодиодных трубочных ламп, как и их люминесцентных аналогов, нужен цоколь G13. Обратные цоколи и светодиоды подключены последовательно, потому сторону во время установки вы не перепутаете. За ранее необходимо удалить излишние провода – по сопоставлению с люминесцентными лампами, для вас будет нужно их малое количество.
Снимаем осветительный прибор
Выключаем подачу напряжения. С помощью индикатора убедимся, что осветительный прибор уже не находится под напряжением. Если есть фаза – означает на время отключаем сеть через счетчик, и только тогда снимаем осветительный прибор с потолка.

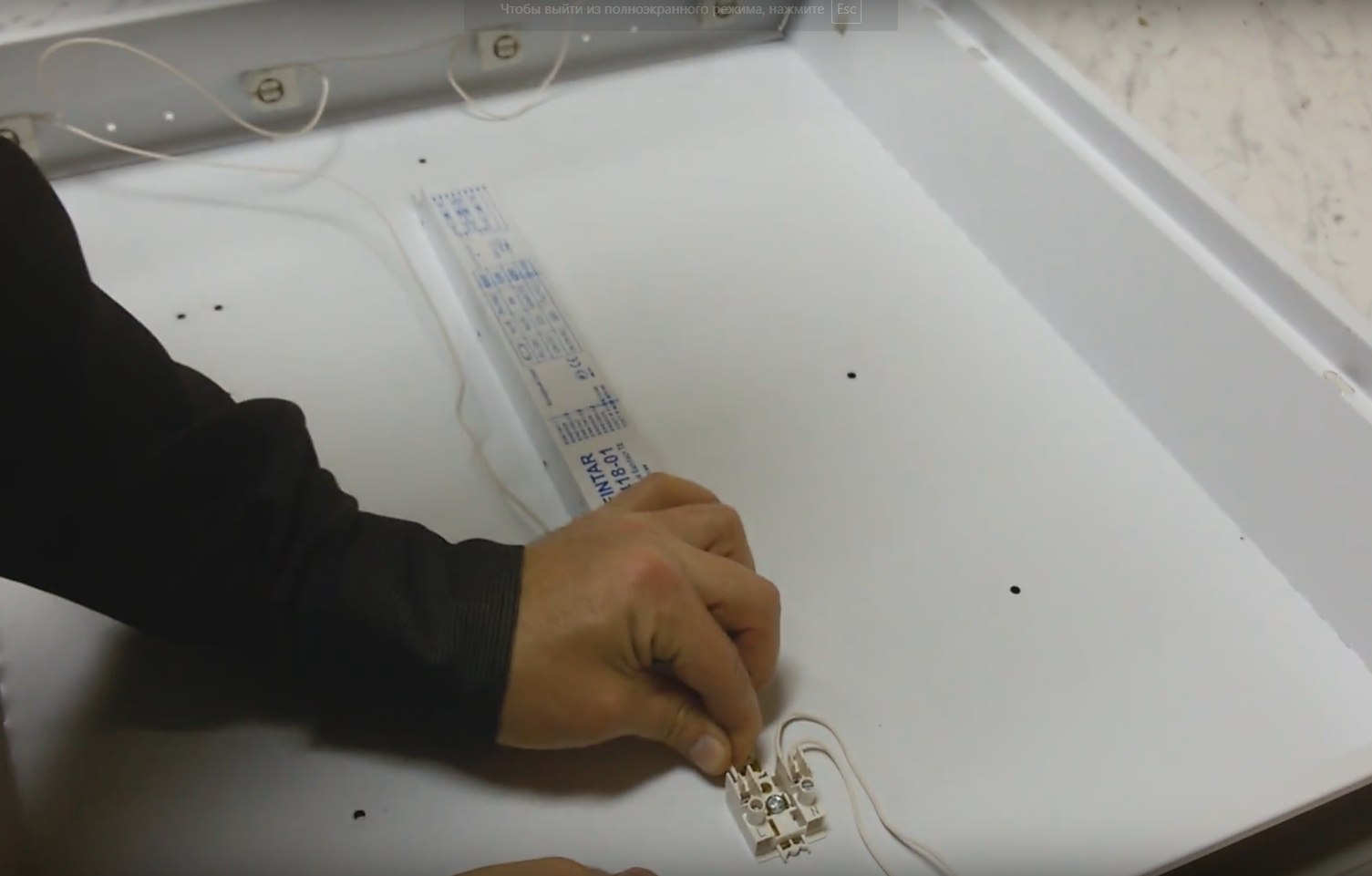

Ищем клеммную колодку, вытаскиваем из нее провода, заматываем нагие части изолентой. В большинстве случаев можно отыскать заземляющий конец проводки, желтоватого либо зеленоватого цвета. Освобождаем его, но тут изоленту не применяем. Убрав осветительный прибор, с которым мы работаем, вновь включаем свет в помещении, дабы было удобнее создавать последующие манипуляции.
Удаляем ненадобное

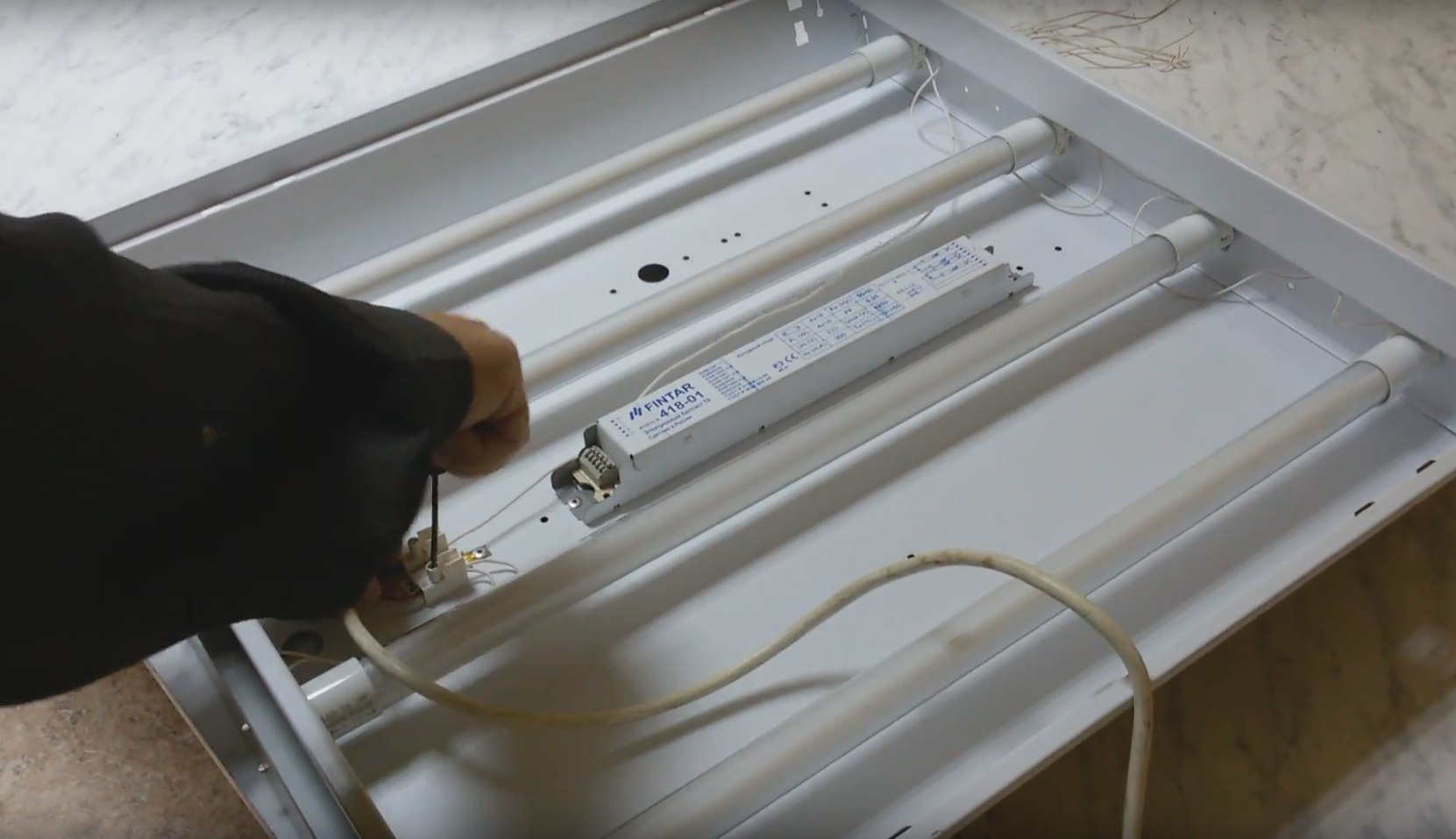

Сразу убираем старенькые лампочки. Берем каждую с 2-ух сторон, поворачиваем под прямым углом, и просто достаем. Будьте аккуратны, не повредите люминесцентных ламп при демонтаже – ведь снутри находится страшная для нашего здоровья ртуть.
Дабы светодиодная линейная лампа заработала, необходимо пустить напряжение с обратных ее сторон. Для этого довольно по одному проводу на каждый цоколь. Другие нужно отключить, либо обрезать и изолировать. Какой цоколь в конечном итоге будет подключен к минусу – без различия.

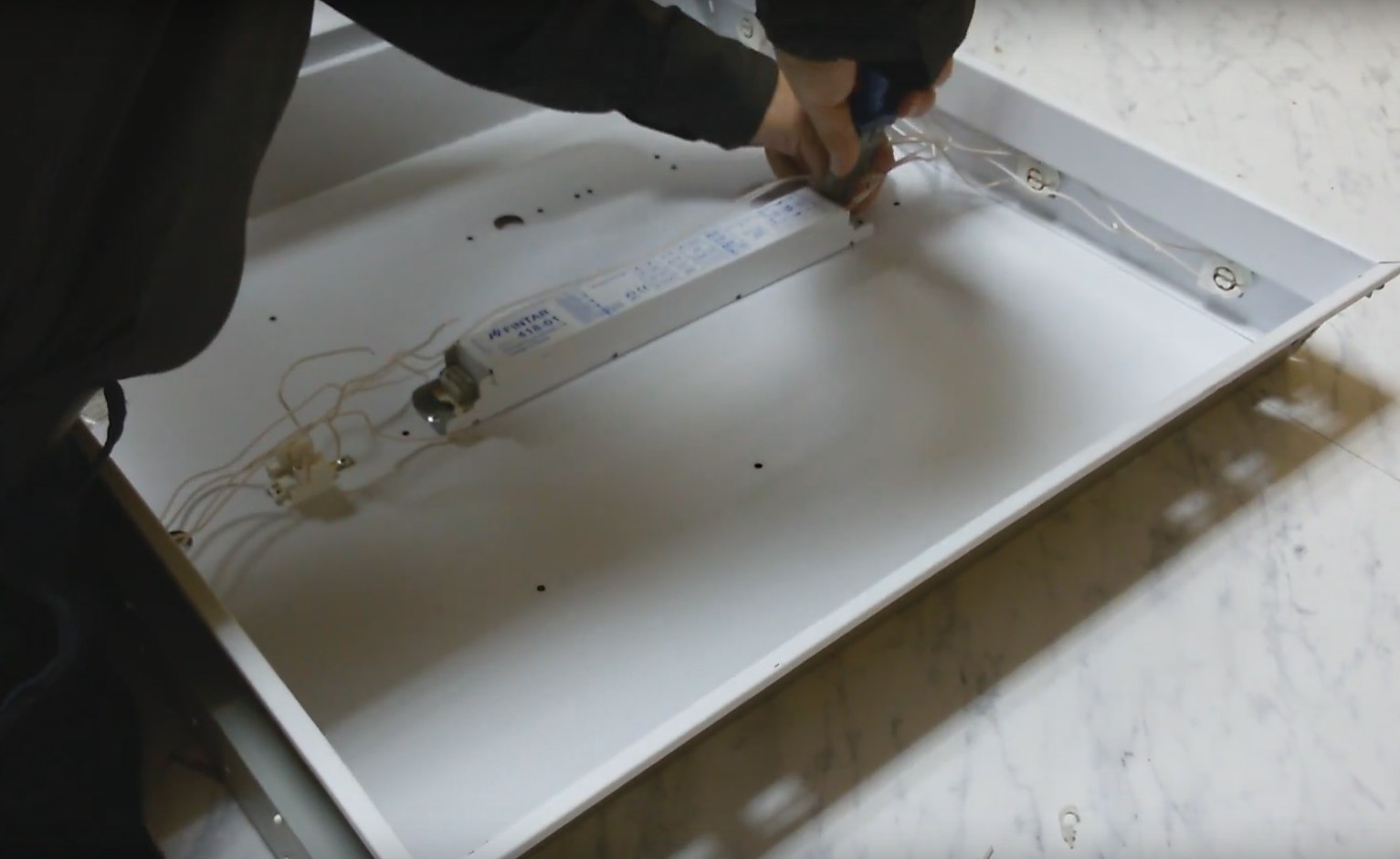

Потому нам не пригодится ни стартер (деталь цилиндрической формы), ни дроссель (прямоугольная коробка наподобие трансформатора). Убираем с них провода. Сами эти детали также лучше демонтировать, они уже не необходимы. Как удалить провода, находится в зависимости от типа крепления. Если это безвинтовой способ, плавненько, с малозначительным усилием покрутите провод в различные стороны. Повторяйте до того времени, пока он не покинет крепления. В других случаях можно просто отрезать кусачками.
Крепление и подключение цоколя G13

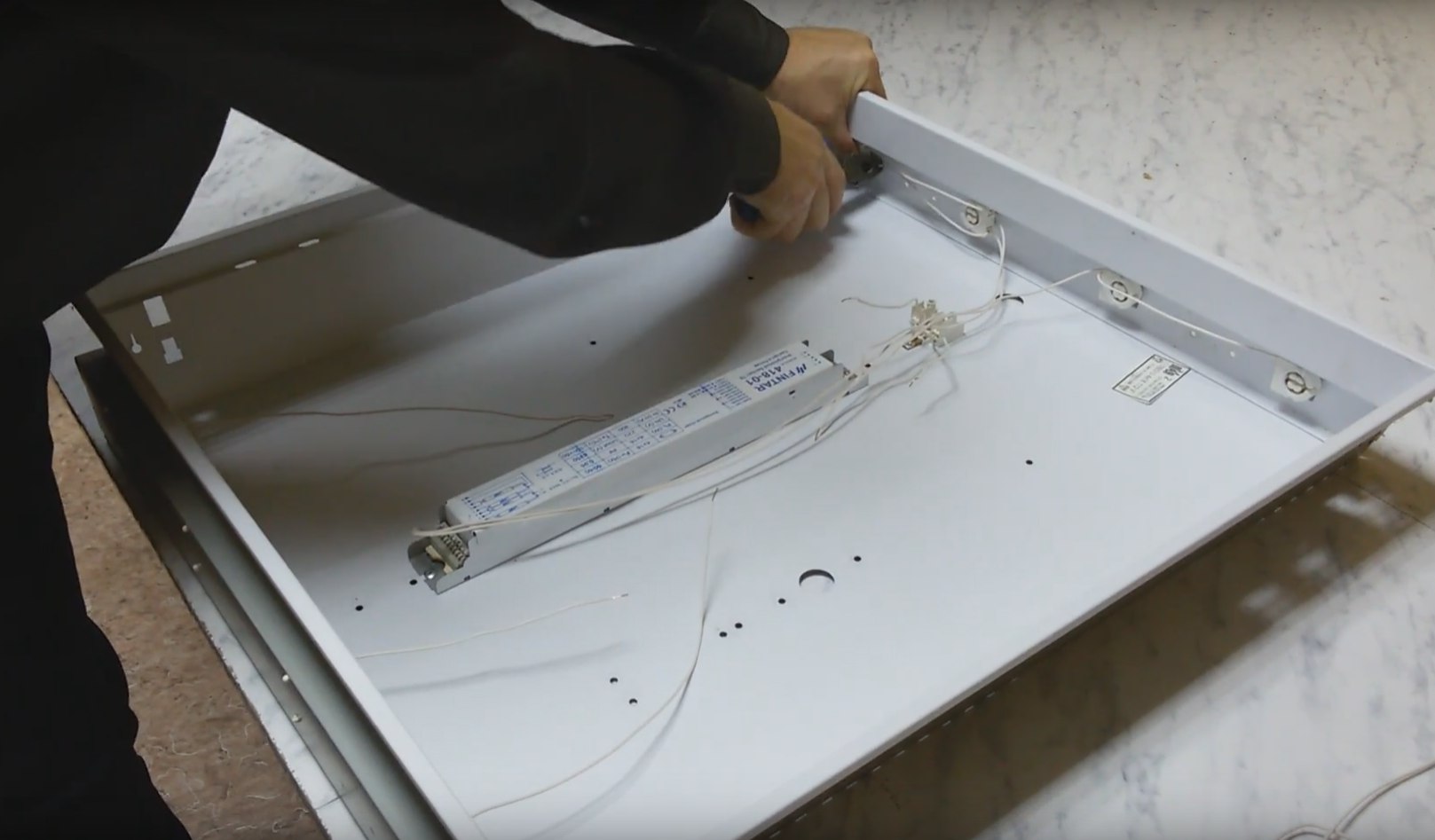

Дабы подключить к цепи каждый цоколь, лучше их заблаговременно отсоединить – так будет удобнее. Сжимаем сверху и снизу, вытаскиваем. Если руками не выходит – можно применять пинцет.

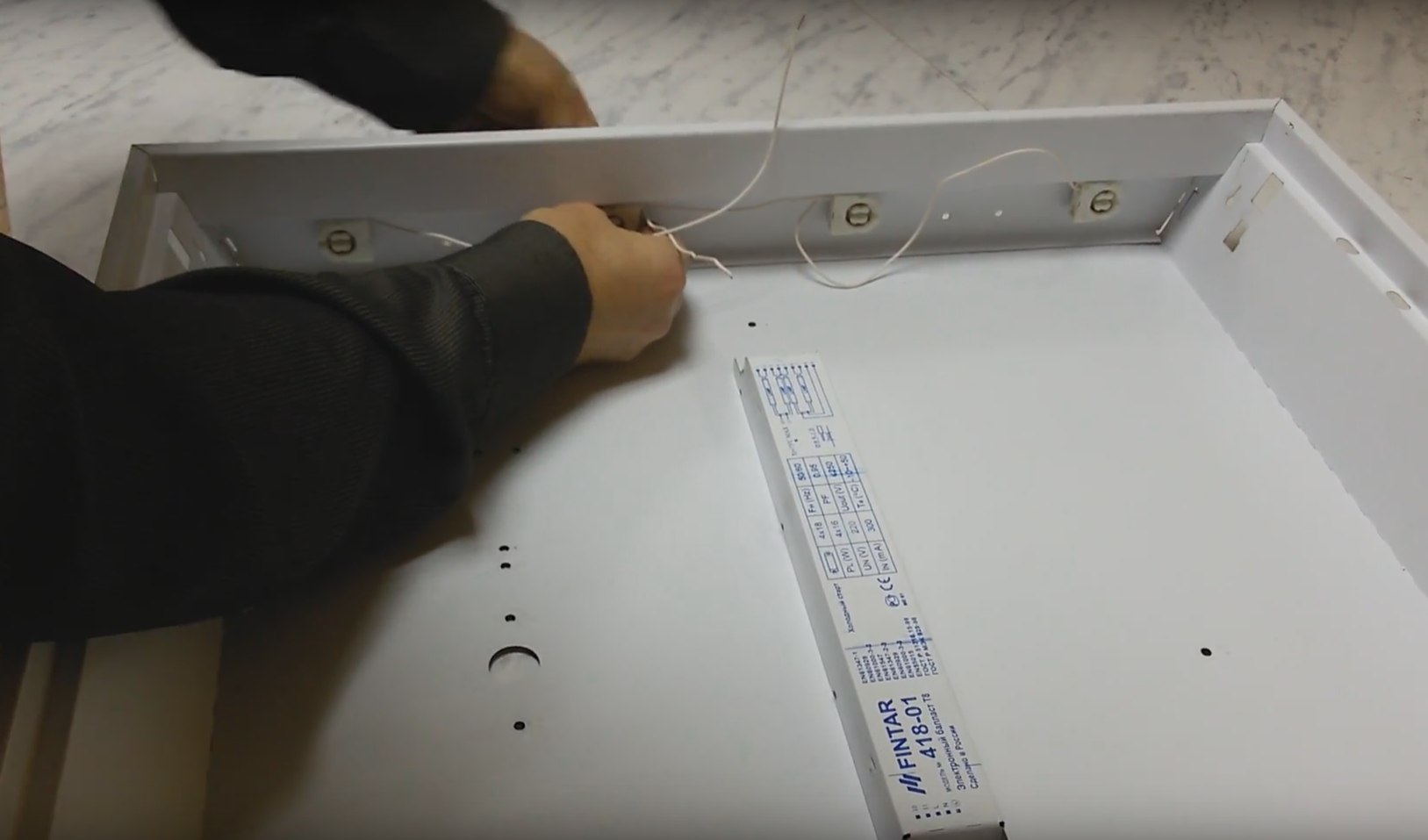

Начинаем подключать провода. Сначала работаем с одной стороной – соединяем каждый цоколь с примыкающим. Потом от 1-го из цоколей ведем провод к клеммной колодке, устанавливаем. Повторяем операцию с другой стороны.
В G13 провода закрепить до боли просто — на них предусмотрены особые зажимы. Снимаем 10 мм изоляции с конца провода, вставляем в цоколь с приметным усилием.

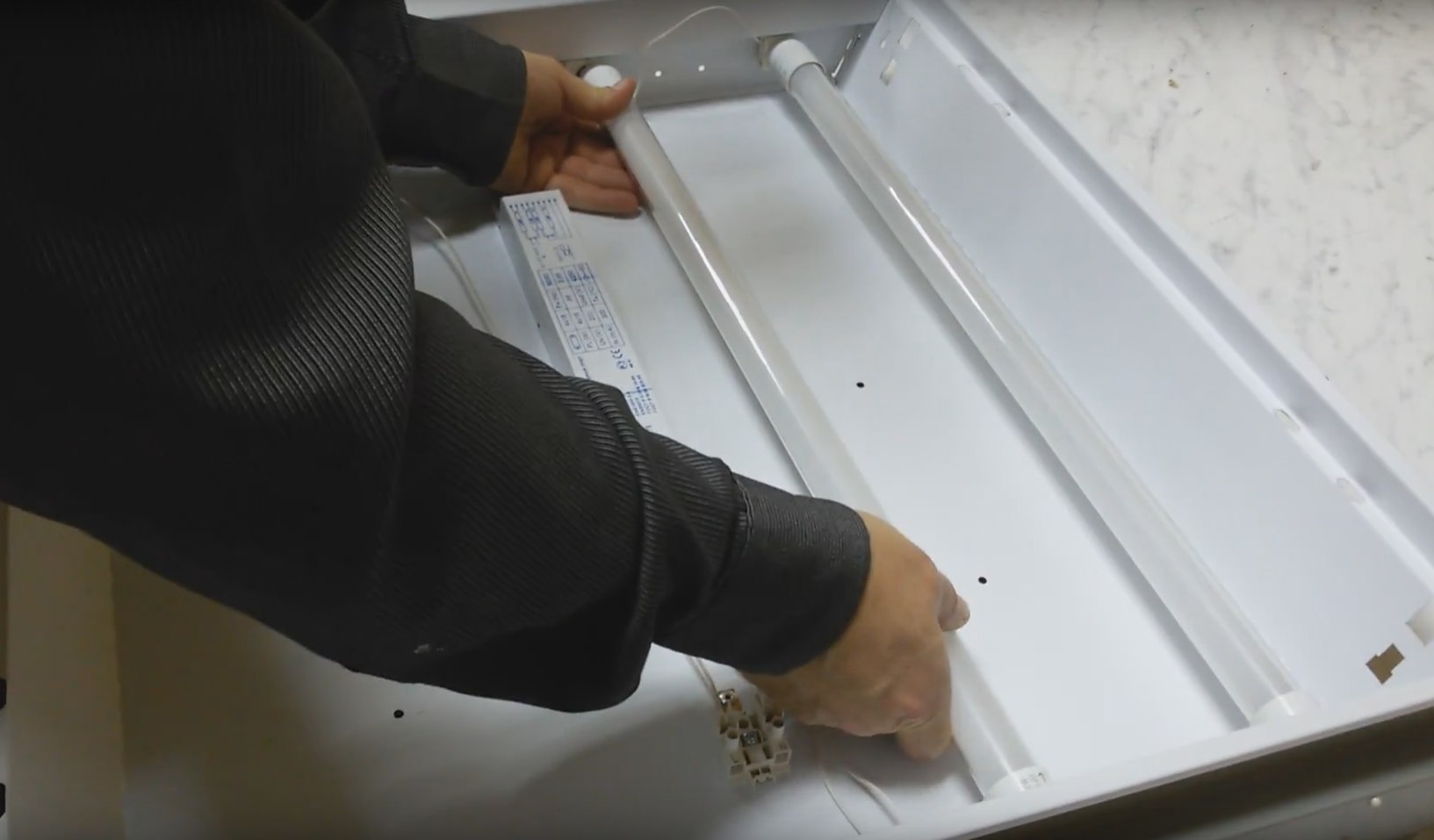

Готово – цепь сотворена, осталось только подключить сами лампы в цоколи. После чего подсоединяем клеммную колодку к сети 220 В. Подаем напряжение.
Другой вариант — приобрести Набор для сборки Светодиодного осветительного прибора. Тут четыре светодиодные линейки и два драйвера. При помощи набор вы можете перевоплотить хоть какой линейный люминесцентный осветительный прибор в светодиодный.
