Системами отопления являются искусственно сделанные инженерные сети разных сооружений, основными функциями которых является подогрев построек в зимнее и переходное время года, компенсация всех теплопотерь строй конструкций, также поддержание характеристик воздуха на комфортабельном уровне.
Разновидности разводки отопления
Зависимо от метода подвода теплоносителя к радиаторам распространение получили следующие схемы систем подогрева построек и сооружений:
- Однотрубная.
- Двухтрубная.
Данные методы отопления принципно различаются друг от друга, и каждый обладает как положительными качествами, так и отрицательными.
Однотрубная схема отопительных систем
Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод жаркого теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Потому температура теплоносителя на входе в каждый последующий радиатор по стояку существенно понижается после снятия тепла с предшествующего радиатора. Соответственно теплопотеря радиаторов с удалением от первого устройства понижается.
Такие схемы применяются, в главном, в старенькых системах центрального теплоснабжения высотных построек и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в личных домах. Основным определяющим недочетом однотрубной системы является невозможность независящей регулировки теплопотери каждого радиатора в отдельности.

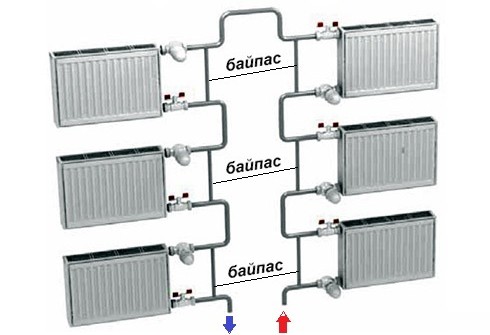

Для устранения этого недочета может быть внедрение однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме 1-ый радиатор будет на ветке всегда самый жаркий, а последний самым холодным.
В высотных домах применяется вертикальная однотрубная система отопления.
В высотных домах внедрение таковой схемы позволяет сберегать на длине и цены подводящих сетей. Обычно, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи строения. Теплопотеря радиаторов рассчитывается при проектировании системы и не может быть отрегулирована при помощи радиаторных вентилей либо другой регулирующей арматуры. При современных требованиях к комфортабельным условиям в помещениях, эта схема подключения устройств водяного подогрева не удовлетворяет требованиям обитателей квартир, находящихся на различных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла обязаны «терпеть» перегрев либо недогрев температуры воздуха в переходный осенний и вешний период.
Отопление по однотрубной схеме в личном доме.
В личных домах однотрубная схема применяется в гравитационных отопительных сетях, в каких циркуляция жаркой воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Потому такие системы получили название естественных. Основным плюсом этой системы является энергонезависимость. Когда, к примеру, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает работать.
Основным недочетом гравитационной однотрубной схемы подключения является неравномерное рассредотачивание температуры теплоносителя по радиаторам. 1-ые радиаторы на ветке будут самые жаркие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего поперечника трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Двухтрубная схема отопительных систем
В двухтрубных схемах подвод жаркого теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум различным трубопроводам отопительных систем.
Существует несколько вариантов двухтрубных схем: традиционная либо стандартная, попутная, веерная либо лучевая.

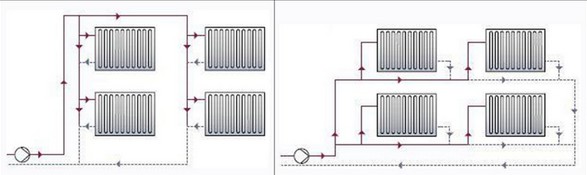

Двухтрубная традиционная разводка

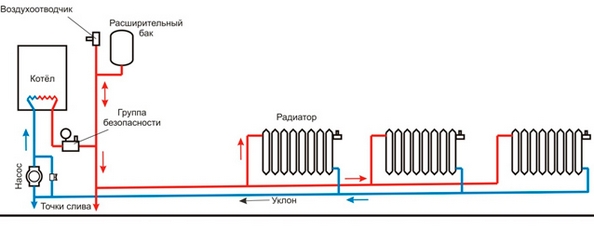

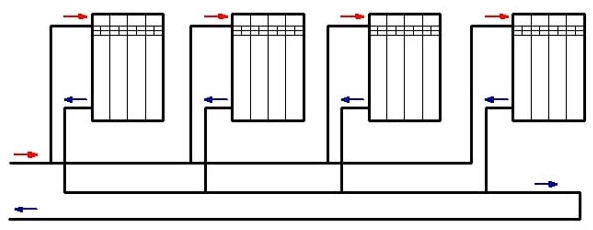

Традиционная двухтрубная схема разводки система отопления.
В традиционной схеме направление движения теплоносителя в подающем трубопроводе обратно движению в оборотном трубопроводе. Эта схема более распространена в современных системах отопления как в высотном строительстве, так и в личном личном. Двухтрубная схема позволяет умеренно распределять теплоноситель между радиаторами без утрат температуры и отлично регулировать теплопотерю в каждом помещении, в том числе автоматом методом применения термостатических клапанов с установленными термоголовками.

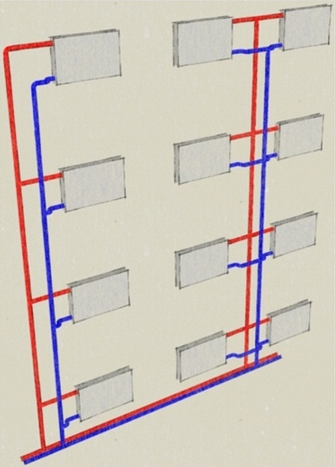

Такое устройство имеет двухтрубная система отопления в высотном доме.
Попутная схема либо «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией традиционной схемы с тем различием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинноватыми и удаленными ветками. Внедрение попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и умеренно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная либо лучевая схема применяется в высотном строительстве для поквартирного отопления с возможностью установки на каждую квартиру устройства учета тепла (теплосчетчика) и в личном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в высотном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому обладателю квартиры учесть и оплачивать только им потребленное тепло.

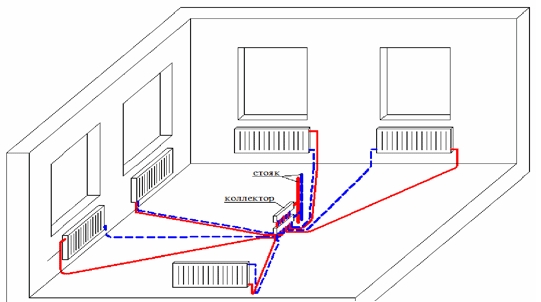

Веерная либо лучевая система отопления.
В личном доме веерная схема применяется для поэтажного рассредотачивания трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Таковой метод подключения позволяет очень умеренно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические утраты всех частей системы отопления.
Направьте внимание! При веерной разводке трубопроводов в границах 1-го этажа установка осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных мультислойных либо медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем понижается возможность разрыва либо подтекания в местах состыковки частей сети.
Разновидности подключения радиаторов
Основными методами подключения устройств отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.

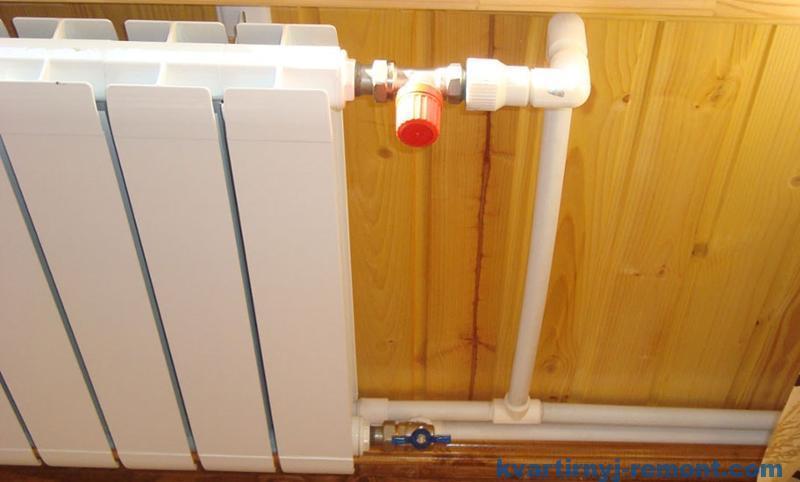

Боковое подключение

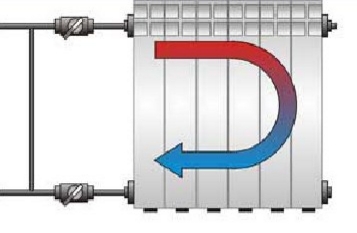

Боковое подключение радиатора.
Подключение с торца устройства – подача и обратка находятся с одной стороны радиатора. Это более распространенный и действенный метод подключения, он позволяет снять наибольшее количество тепла и применять стопроцентно теплопотерю радиатора. Обычно, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры может быть подключение снизу–вниз, это позволяет очень упрятать трубопроводы, но понижает теплопотерю радиатора на 20 – 30%.
Диагональное подключение

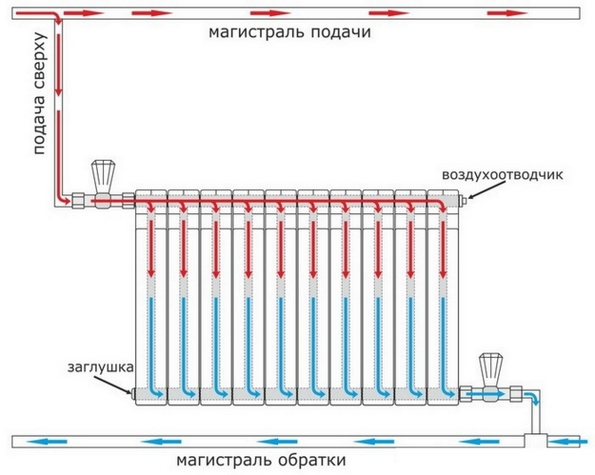

Диагональное подключение радиатора.
Подключение на искосок радиатора – подача находится с одной стороны устройства сверху, обратка с другой стороны снизу. Таковой тип подключения применяется в тех случаях, когда длина секционного радиатора превосходит 12 секций, а панельного 1200 мм. При установке длинноватых радиаторов с боковым подключением находится неравномерность прогрева поверхности радиатора в более удаленной от трубопроводов части. Дабы радиатор прогревался умеренно, используют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа устройства – подача и обратка находятся понизу радиатора. Такое подключение применяется для очень укрытого монтажа трубопроводов. При монтаже секционного устройства отопления и подключения его нижним методом подающий трубопровод подходит с одной стороны радиатора, а оборотный с другой стороны нижнего патрубка. Но эффективность теплопотери радиаторов при таковой схеме понижается на 15-20%.

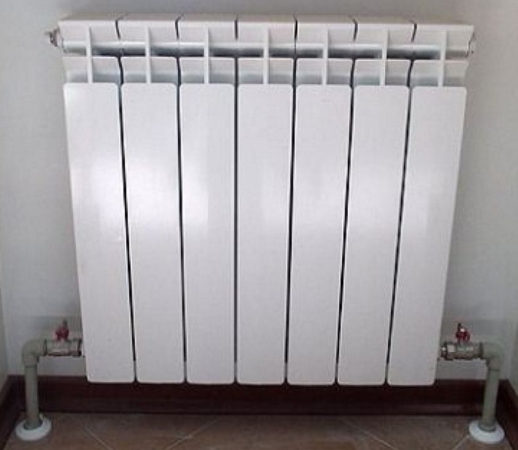

Нижнее подключение радиатора.

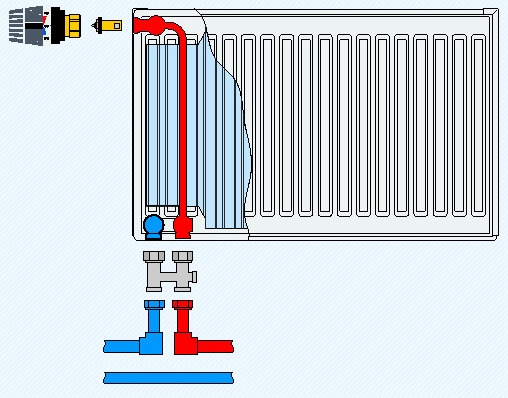

В случае когда нижнее подключение применяется для железного панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при всем этом выполнена таким макаром, что подача поступает по коллектору поначалу в высшую часть, а потом обратка собирается в нижнем коллекторе радиатора, тем теплопотеря радиатора не понижается.

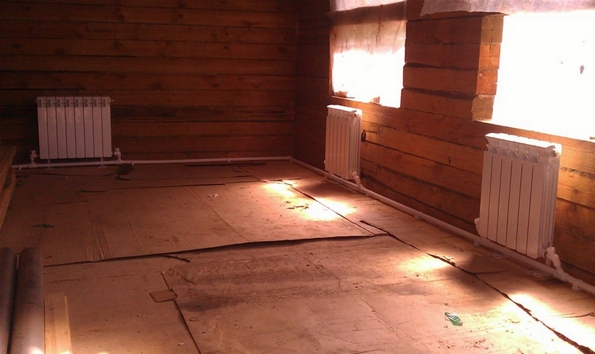

Установка системы отопления в квартире и выбор труб
Многие интересуются, можно ли не имея опыта, произвести установка радиаторов и выполнить разводку труб отопления своими руками. Отвечу – можно! Сам процесс не имеет никаких технологических сложностей и если вы хоть мало умеете мастерить, то установка отопления оправдает себя непременно.
Те, кто уже сталкивался с подменой систем отопления, знает, что данная процедура довольно дорогостоящая. При этом стоимость большая конкретно за выполнение самой работы по монтажу труб и радиаторов, ежели за материал.
Если вы желаете выполнить свою квартиру более теплой, то обычным монтажом новых труб и радиаторов здесь уже не отделаешься. Нужно принять меры по утеплению: поменять окна, если они старенькые и древесные, утеплить пол. Эти меры дадут возможность сберегать не только лишь тепло, но ваши средства.
При утеплении, может быть придется поменять, как предварительный пол, так и его покрытие, например, ламинат. Полный ремонт дозволит для вас, при монтаже радиаторов отопления и труб, упрятать коммуникации под пол. В итоге у вас самопроизвольно получится сокрытая разводка.

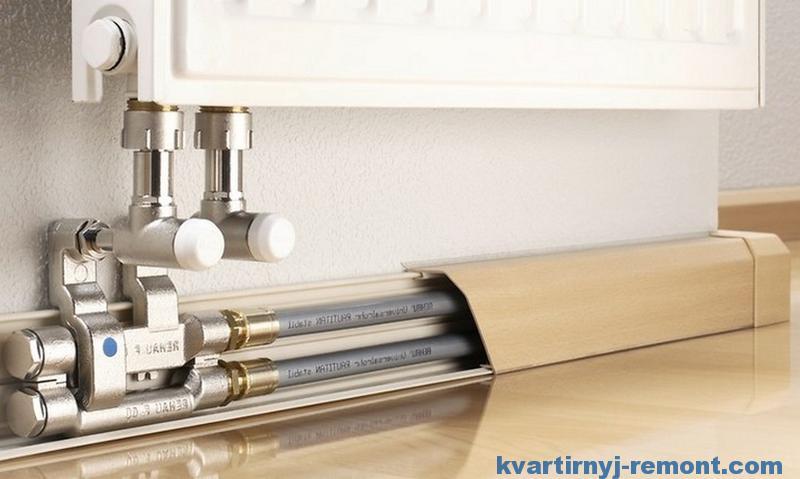

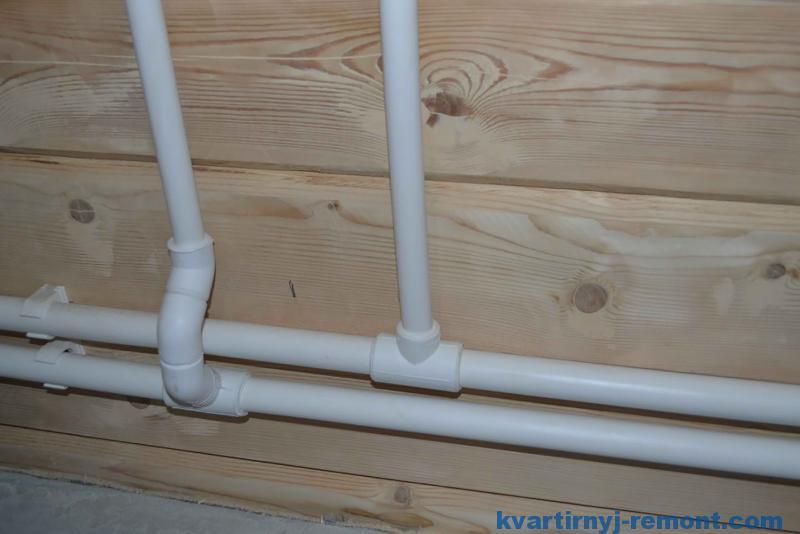

Сокрытая разводка труб и утепление пола
Если брать эстетику, то сокрытые в пол трубы отопления очень даже кстати. При всем этом помните, что к монтажным соединениям у вас должен быть доступ в хоть какое время. А вдруг где то прорыв.
Конкретно по этому пол нужно делать продуманно. В тех случаях, когда утеплять пол совсем незачем, и само предварительное покрытие укладывается на лаги, то трубы отопления можно провести между лагами. Доступ к трубам должен быть конкретно в местах их соединений, которые могут потом, при плохом монтаже, дать течь.
Если для вас необходимо утеплять пол и вы желали бы упрятать трубы отопления, то наилучшим вариантом будет дополнительная стяжка из пенопластобетона. Для этого нужно совершить некоторые деяния:
- Прокладываем обдуманно все трубы отопления.
- Заливаем пол дополнительной стяжкой из пенопластобетона. Там где идут соединения труб, делаем небольшой смотровой колодец. Ждем до полного застывания стяжки.
- Как стяжка застыла, можно уложить предварительный фанерный пол, в каком прорезаются отверстия в местах монтажных соединений отопления.
- Сверху укладываем чистовой настил, например, мармолеум, в каком так же нужно вырезать люки, дабы был доступ к местам монтажным соединеним отопления.
Если вы доброжелательны и у вас часто собираются компании по вечерам, то предварительный пол лучше укладывать из шпунтованной фанеры. Она намного будет прочнее, но при всем этом мало дороже, чем обыденные фанерные листы.
Как избрать трубы для отопления
Это вопрос довольно важен, так как от материала будет зависеть не только лишь долговечность вашей системы отопления, но и теплопроводность, если не брать в расчет сложность выполнения работ и стоимость материалов.
�� Какие радиаторы отопления лучше для квартиры

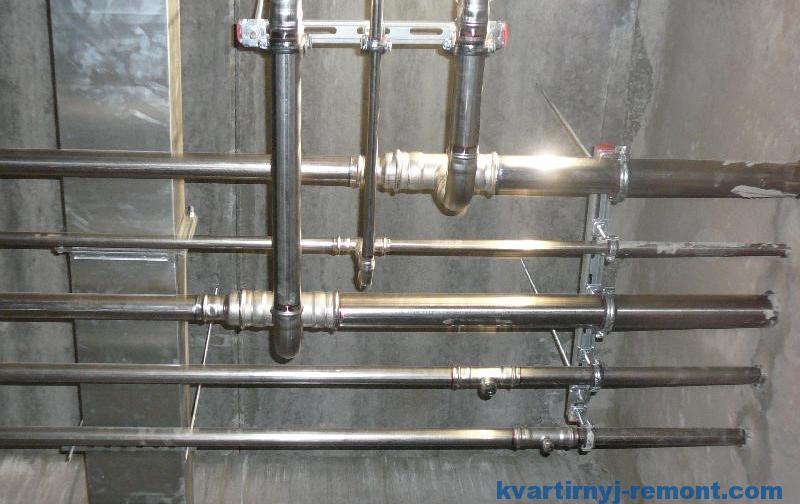

Сталь
Это практически нескончаемая система отопления и про железные трубы, что то сказать нехорошее фактически нельзя. При всем этом железные трубы будут самыми дешевенькими посреди других видов. Но при всем этом есть два но, которые нельзя не учитывать.
- Со сталью работать будет трудно и для этого нужен сварочный аппарат. Потому для самостоятельности вы обязаны иметь способности сварщика. Если же таких способностей у вас нет, то лучше нанять спеца, так как проф сварщик положит шов, который будет вечно герметичен и вы будете спать расслабленно.
- Если вы собираетесь устанавливать радиаторы отопления из алюминия, то непременно между радиаторами и трубами вставлять полипропиленовые вставки. По другому монтажные соединения между алюминием и сталью дадут эффект гальванической пары и начнётся электрокоррозия.

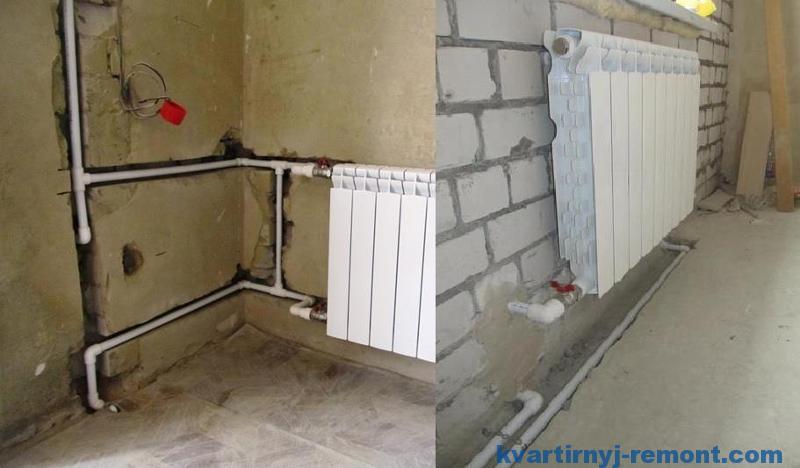

Полипропилен
Плюс полипропиленовых труб в том, что они не отдают тепло в перекрытия, имеют отличные звукоизоляционные характеристики, просто устанавливаются. Это главный соперник железным трубам в системах отопления. Если все трубы в многоквартирном доме поменять на пропиленовые, то утечка тепла станет в пару раз меньше, что естественно скажется на количестве оплаты за отопление.
С полипропиленом довольно комфортно работать. Пайка системы водопровода происходит стремительно,что не скажешь к примеру про металлопластиковые трубы. Ну и сами по для себя эти трубы на данный момент вошли в моду. Многие для себя меняют железные водопроводные трубы на полипропиленовые, так как это значительно понижает цена работы по подмене, ну и цена самих труб не высока. К тому же, при помощи пропиленовых труб можно уложить разводку так, как для вас захочется.

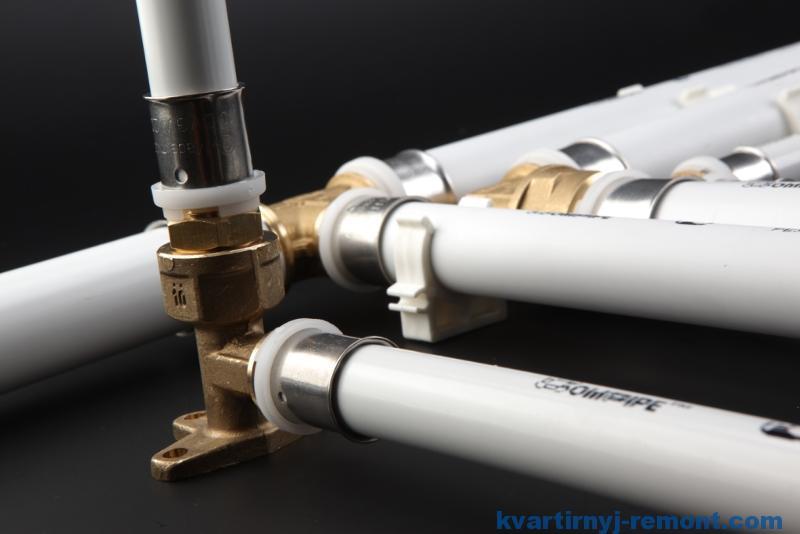

Металлопластик
Отопительные трубы из металлопластика будут по цены мало дороже, чем полипропиленовые трубы. При монтаже отопление пригодится и дополнительное оборудование: пресс для развальцовки, труборез, трубогиб. При всех положительных качествах, есть и недочеты. Часто прокладки в соединителях дают течь. Сами трубы не обожают попадания прямых лучей солнца. Металлопластиковые трубы не переносят ударов по ним.
Единственным плюсом будет то, что делать отопление в квартире из металлопластиковых труб намного прибыльнее. Если брать оборудование в аренду, то по стоимости будет намного дешевле, чем брать разные фиттинги. Так как, трубы из металлопластика можно гнуть, то соответственно укорачивается метраж труб. Сами по для себя трубы довольно тонкие и скрыть их под пол просто.
�� Теплоизолятор Технониколь: технические свойства

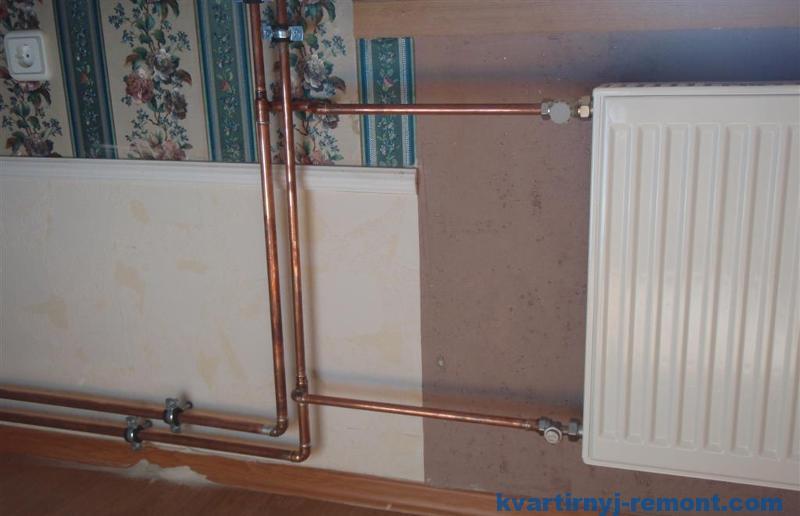

Медные трубы
Дабы торговцы медных труб не гласили о меди, о ее качествах, пусть они оставят медные трубы для себя. Я не говорю, что отопление из медных труб нехорошее. Тут все дело в пайке труб. Между собой трубы спаиваются с помощью олова. Само по себе олово не довольно жесткое и вступает в хим реакцию с кислородом, который будет равномерно разрушать спайку.
Каждый радиолюбитель знает, что с течением времени старенькые пайки на деталях разрушаются и их необходимо поновой пропаивать. Точно так разрушается олово при спайках медных труб. Если брать медь для водопровода, то тут еще спорный вопрос, а вот тепло зимой в ведре из колонки не принесешь, если в монтажном соединении появляется течь.
В итоге можно подвести итоги по выбору труб для отопления. В квартирах можно тихо ставить отопление, а конкретно проводить трубы из металлопластика. Если это личный дом, то наилучшим вариантом будет полипропилен либо сталь.

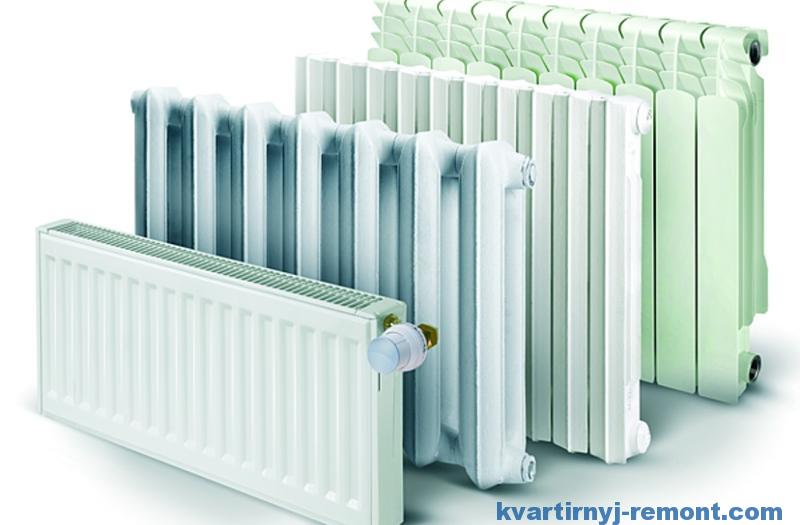

Радиаторы для отопления
По радиаторам заморочек нет никаких. Единственно, дабы я отметил, так это когда вы покупаете радиаторы, и желаете трубы отопления упрятать в пол, смотрите дабы разъёмы для подачи и обратки размещались снизу.
Все точки соединения в радиаторах, при их монтаже, нужно непременно герметизировать. Делается это при помощи обыкновенной льняной пакли. До сего времени ее не могут поменять никакие технологические ухищрения.
Изолирующие маты
Отважились вы на смену радиаторов либо нет, все равно необходимо помыслить о том, как отсечь потоки тепла, которые идут наружу. Для этого есть особые дюралевые изолирующие маты, которые инсталлируются на стенку за радиатором отопления. Если брать блочную хрущевку, то с установленными матами теплопотеря от батареи возрастает на 20 процентов.
Изолирующий мат устанавливается просто. Необходимо в теплоизоляторе прорезать отверстия для крюков, на которых висят радиаторы. На саму стенку нанести силикон либо же монтажный клей. Дальше берем изоляционные экраны, одеваем на крюки и прижимаем к стенке, равномерно разглаживая. Не стоит применять изоляционные маты сделанные из минеральной ваты. Стекло входящее в состав может разрушить вашему здоровью. Теплоизоляционные маты должны быть выполнены из натуральных либо же органических волокон.

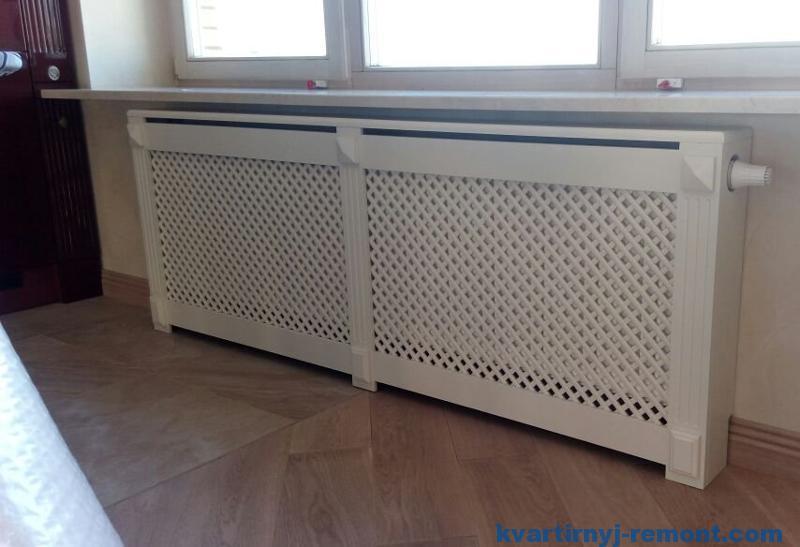

Если вы желаете придать эстетический вид старенькым радиаторам, то нужны особые экраны для радиаторов. Многие их делают сами, многие приобретают. Помните, что не каждый экран будет неплох, так как при их установке следует также учесть теплопроводность.
Схема разводки отопления в квартире
Перенос радиаторов отопления, процесс непростой не в смысле монтажа, а получения на это специально разрешения и согласование технической документации. Потому разглядим схему отопления, когда радиаторы остаются на собственных же местах.
�� Перлит: что же все-таки это такое и свойства теплоизолятора
Если брать по обычному, то вся система остается на собственных же местах, только развод труб вы сможете малость поменять, спрятав их под пол. Если же мастерски подходить к данному вопросу, то нужно для каждой батареи установить два шаровых крана до и после. Если вдруг у вас радиатор отдал течь, то при помощи этих кранов вы можете перекрыть подачу воды в протекший радиатор, тем вся остальная система остается стопроцентно работоспособной.
Если вы избрали трубы железные, а сами радиаторы из алюминия, то непременно сделайте пропиленовые вставки, как показано на картинке. Это даст шанс избежать коррозии 2-ух металлов.

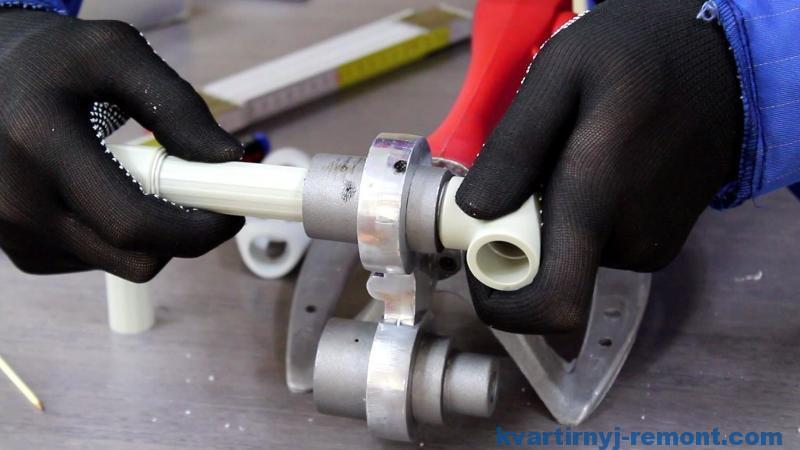

Пайка полипропиленовых труб
Сам процесс пайки достаточно прост, необходимо только приобрести специальную для этого плойку. Делать все кропотливо, так как вы понимаете, что если придет неудача в момент начала отопительного сезона, то это принесет суровые последствия.
Главным правилом при пайке пропиленовых труб будет то, что их воспрещается паять встык. Для этого нужно применять особые фитинги.
Помните о том, что любые соединения, при сокрытой проводке труб, обязаны иметь доступ. Для того, дабы завести трубы в необходимое направление применяются особые углы и тройники.
