Отопление дома теплым водяным полом

Водяной теплый пол – самая пользующаяся популярностью система, как основного так и дополнительного, отопления личного дома. Комфортабельное рассредотачивание температуры в помещении, скрытое размещение оборудования и возможность применять хоть какой энергоэлемент ( газ, дрова, электричество) — это главные достоинства технологии водяного теплого пола. Давайте разберемся как устроены теплые полы.

Как работает водяной теплый пол

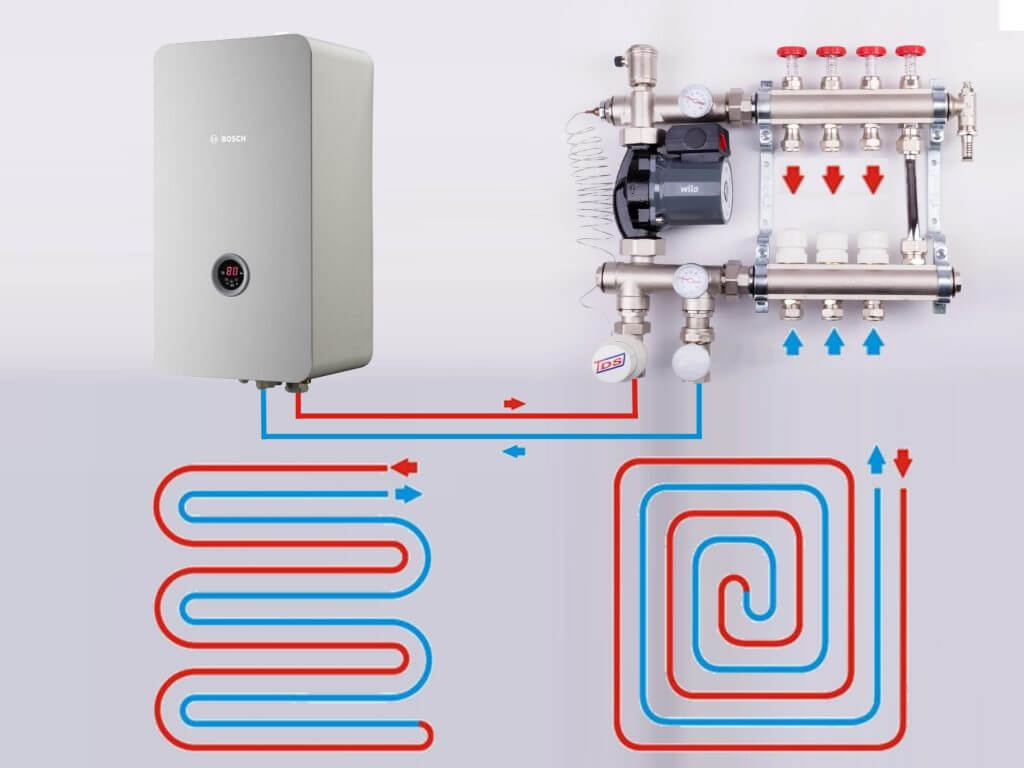

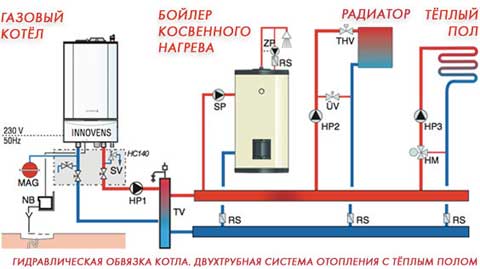

Все начинается с котла, который нагревает теплоноситель. Это может быть фактически хоть какой котел электрический, газовый либо дровяной. Его функция нагрев теплоносителя для системы отопления.

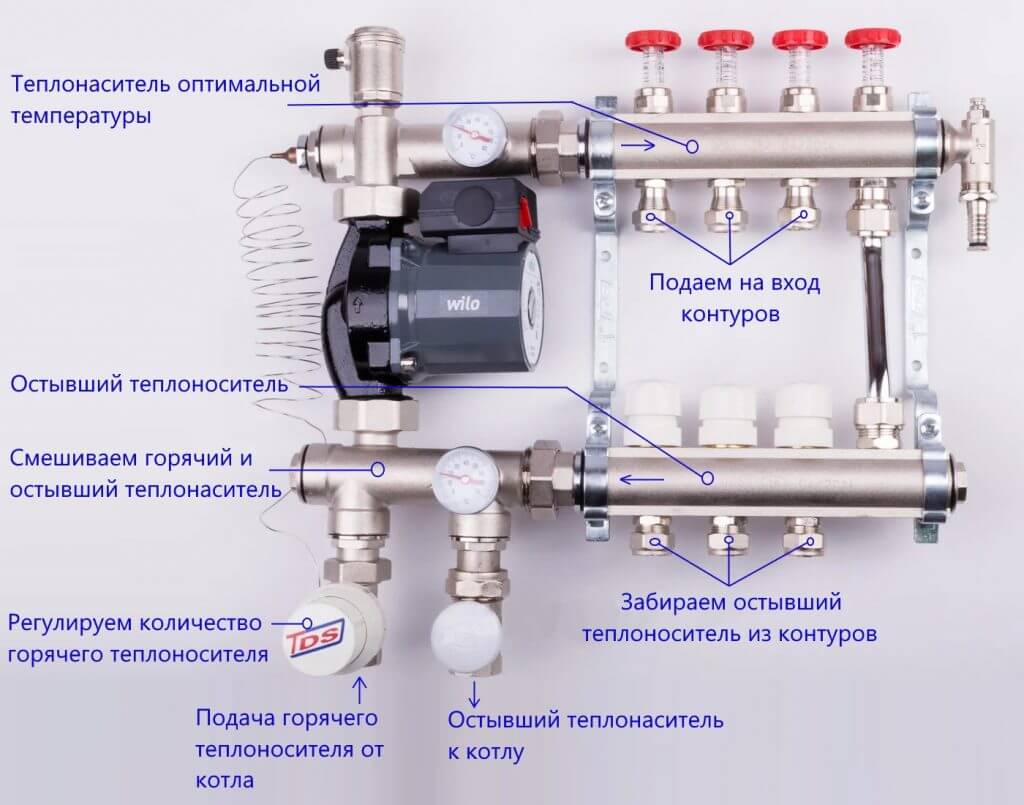

Дальше подогретый ( до ~80° ) теплоноситель, при помощи циркуляционного насоса, поступает в смесительный узел. В системе насос предназначен для циркуляции теплоносителя по всему контуру теплого пола. Смесительный узел предназначен для смешивания жаркого теплоносителя (~80°) с уже более остывшим (~30°), для получения воды с хорошей температурой (~45°) для теплого пола.

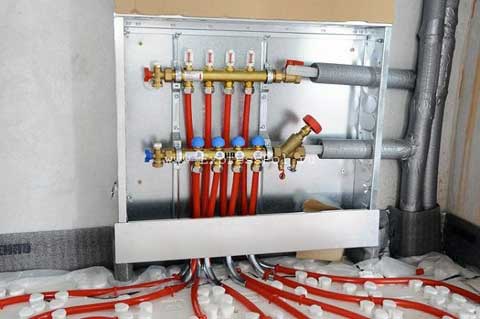

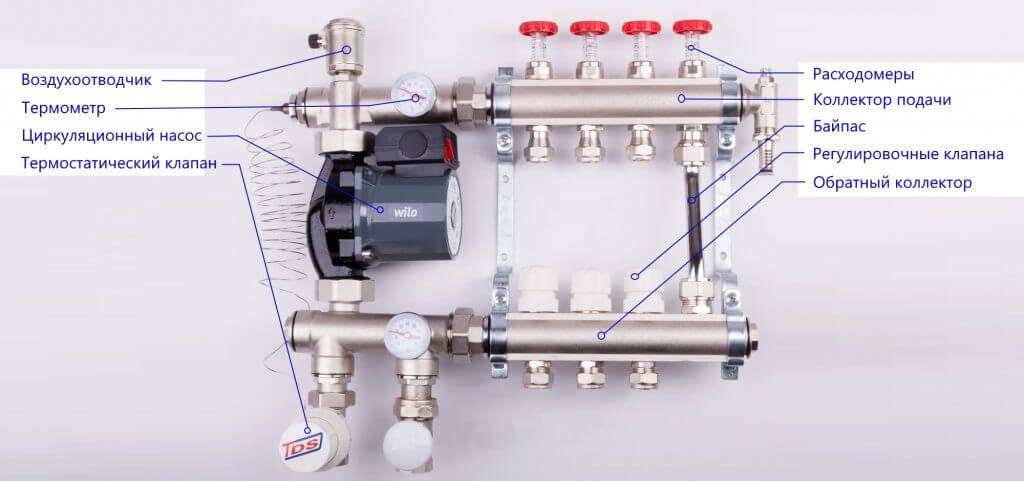

Уже готовый теплоноситель поступает в распределительную гребёнку (коллектор подачи). Которая имеет выходы под трубы теплого пола и расходомеры. Расходомеры созданы для контроля уровня теплоносителя в каждом контуре. Коллектор как раз и предназначен для действенного рассредотачивания теплоносителя по трубам контуров, так как длинна у них может быть различная.

После поступления теплоносителя в гребенку, он распределяется по присоединенным к ней трубам и уходит в определенное ему помещение. По разным схемам укладки. теплоноситель проходит по всей длине труб, отдавая термическую энергию в пол и ворачивается к распределительному узлу.

Другой конец труб теплого пола подключается к ещё одной гребенке (оборотный коллектор), которая также имеет входы, а так же регулировочные клапана, установленные над каждым входом коллектора, созданные для регулировки подачи теплоносителя. После как остывший теплоноситель попал в коллектор обратки его часть попадает в смесительный узел, для разбавления жаркого теплоносителя, а другая его часть попадает в котел для последующего нагрева.

Также в системе применяется байпас, нужный для предотвращения перегрева циркуляционного насоса, в случае когда все контуры перекрыты. Воздухоотводчик для стравливания воздуха из системы. Указатели температуры для контроля температуры.

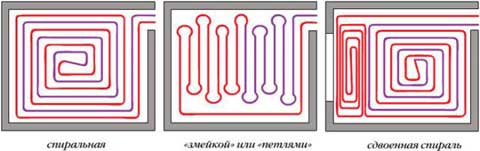

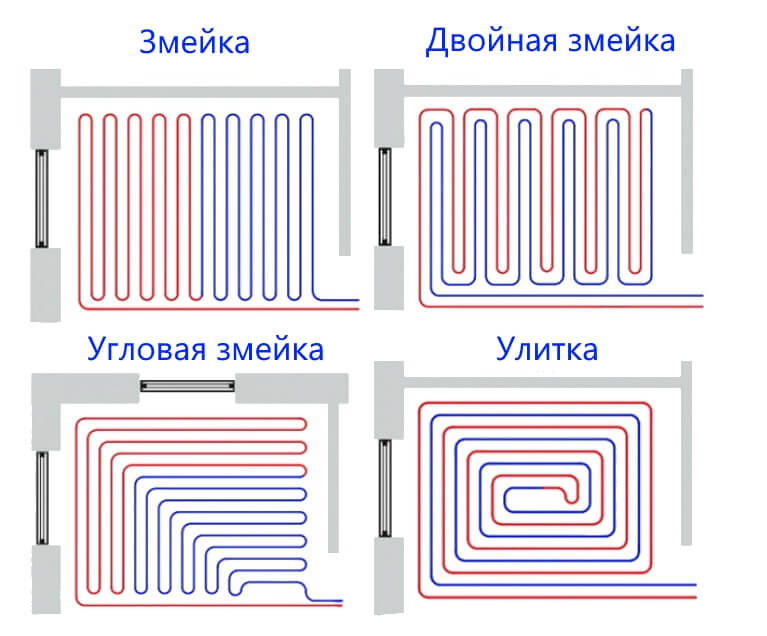

Змейка — эта схема больше подходит под маленькие помещения, и позволяет сосредоточить больший прогрев в определенной зоне к примеру у окна либо у внешних стенок. Но таковой метод не позволяет умеренно прогреть помещение из за постепенного остывания теплоносителя во 2-ой половине контура.

Комбинированная схема предполагает смешение методов укладки теплого пола либо их дублирование, к примеру два витка улитки либо несколько змеек попорядку. Если планировка комнаты позволяет, то можно соединять методы укладки теплого водяного пола. К примеру, при входе либо у окон, где прогрев должен быть лучше положить змейку, а в центре помещения, чтобы сконцентрировать полезную энергию, уложить улитку.

Устройство пола под водяной теплый пол

Конструкция водяных теплых полов может быть различна, но сущность остаётся таковой дабы очень отлично и умеренно передавать тепло от труб контура напольному покрытию и уменьшить тепло утраты. Есть две главные технологии монтажа теплого водяного пола:

В стяжку — часто встречающийся способ, к тому же более действенный в плане теплопередаче и скоплению тепла.
Сухой установка (без стяжки). Теплый пол изготовленный по технологии сухой установка (ещё его именуют финский теплый пол), более лёгкий и в главном его используют на древесных перекрытиях , полах (по древесным лагам), там где несущая способность конструкций невысока.

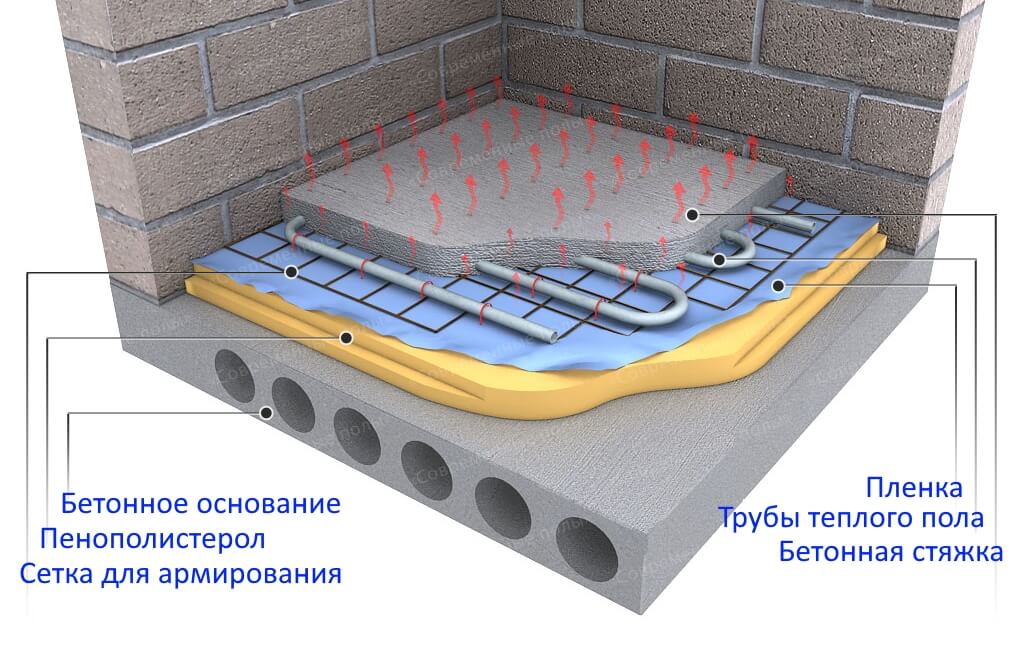

Устройство водяного теплого пола на бетонном основании

Пирог тёплого пола на бетонном основании, вне зависимости от того плиты перекрытия это либо стяжка, личный дом либо квартира смотрится следующим образом:

теплоизолятор — обычно применяют пенополистирол;
гидроизоляция — полиэтиленовая плёнка от 100мкм;
сетка для армирования стяжки;
трубы теплого пола — медные, металлопластиковые, трубы из сшитого целофана (PEX). Расстояние между трубами 10 — 15см ;
бетонная стяжка — толщина от 3см до 7см;
чистовое напольное покрытие — плитка, ламинат, линолеум либо паркет;

При армировании стяжки запоминаем такое правило: железная сетка не должна просто лежать на слое теплоизолятора. Дабы она включилась в работу, сетка должна находиться в толще бетонной стяжки. Для этого используем особые проставки.

Пирог водяного теплого пола по грунту

Пирог теплого пола по грунту отличается от пирога по бетонной стяжке только тем, что эта разработка имеет дополнительные слои.

насыпается песок (10 см), который утрамбовывается и проливается водой; 5см в два слоя с перехлестом;
гидроизоляция — пленка от 200мкм;
сетка для армирования стяжки 10см на 10см и шириной проволоки 2мм;
трубы теплого пола — медные, металлопластиковые, трубы из сшитого целофана (PEX) ;
бетонная стяжка — толщина от 3см до 7см;
чистовое напольное покрытие — плитка, ламинат, линолеум либо паркет;

Для компенсации термического расширения стяжка отделяется от стенок с помощью демпферной ленты – материала, владеющего пружинящим эффектом, способным вернуть свою форму после снятия нагрузки.

Водяной теплый пол на древесное основание

По древесному полу (древесным лагам) также есть несколько методов укладки водяного теплого пола. Такие полы устраивают в большинстве случаев в древесных личных домах.

Теплый пол с термораспределительными пластинами

расстояние между лагами заполняется теплоизолятором;
поверх укладывается пароизоляция (пленка);
дальше стелиться доска 100см на 2,5см (дюймовка) с расстоянием между досками 2 см;
в промежутки между досками укладываются дюралевые теплораспределительные пластинки;
в паз пластинок ложится труба теплого пола;
следующий слой может быть или лист ГВЛ, ЦСП 10мм (непременно под плитку), или чистовое напольное покрытие ( ламинат, линолеум) ;

Дюралевые пластинки с пазами плотно охватывают трубы и наращивают теплопотерю. Минус таковой технологии – накладность этих железных прокладок, их внедрение наращивает цена всей системы.

Теплый пол по финской технологии

как и в первом варианте укладывается теплоизолятор и стелятся пароизоляция. Потом крепим «дюймовку» с шагом 10см;
дальше стелим плиты ГВЛ 10мм;
следующий слой ГКЛ 10мм в два слоя, но листы нарезаются полосами по 7 — 10см и раскладываются согласно схеме укладки труб теплого пола;
в промежутки закладывается и закрепляется труба;
и сверху замазывается плиточным клеем;
поверх этой конструкции можно уложить очередной лист ГВЛ либо сходу чистовое напольное покрытие( плитка, ламинат, линолеум);

ДСП, ОСП (OSB), фанера на теплы пол – по теплопотере такая конструкция выходит ужаснее, так как дерево и его производные выступают изолятором.

Теплый пол как основное отопление: установка в личном доме

Перед хоть каким домовладельцем, так либо по другому, будь при строительстве дома либо капремонте старенького встает вопрос организации отопления. Другое дело, как подойти к решению этой задачи – что предпочесть: теплый пол как основное отопление либо батареи. Тем паче что отопление личного дома теплыми полами принципно отличается от второго варианта по выбору источника тепла.

Какая система лучше

В базе любого выбора должны лежать познания, потому проведем маленькое сопоставление.

Батарейные секции фактически не вписываются интерьер.

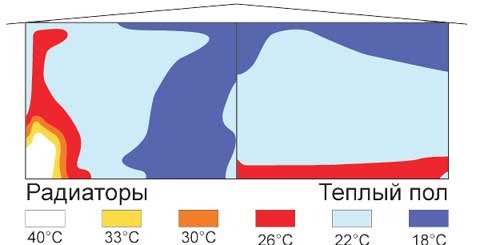

Они греют стенки, в то время как теплый пол – только воздух в помещении.
Устройство полов с подогревом просит существенных издержек как трудовых, так и денежных.
В помещениях, обогреваемых полами с нагревом, можно снизить температуру на пару градусов без понижения уровня комфорта.
Эти полы отличает завышенная термическая инерция. На их разогрев нужна от пары до 24 часов, но, цикл остывания занимает никак не меньше времени.
Эксплуатирование полов с подогревом суммарно обходится дешевле, чем эксплуатация радиаторов.

Таким макаром, навязывается вывод – в дальнейшем почти всегда будут устанавливать теплый пол заместо батарей. И пусть не стращают начальные издержки – они непременно с течением времени окупятся.

Какой тип пола с подогревом избрать

Итак, выбор пал на теплый пол как основное отопление, но окончательного решения мы пока не получили. Каким же он будет: электрическим либо водяным?

В текущее время существует 3 главных вида:

Водяной. Подключается к автономной системе отопления, или имеет свой источник жаркого теплоносителя. Это может быть электрический котел для теплого пола либо газовое оборудование. Жгучая вода, проходя по трубам, передает свою энергию воздуху в помещении.

Читайте по теме: Как установить встраиваемый духовой шкаф

До этого отметим их плюсы и минусы.

Высота стяжки в кабельных –3–6 см, а в водяных, соответственно, до 16 см.
Электрические системы подогрева, обычно, применяют в относительно маленьких помещениях. По другому расход электроэнергии и издержки на нее будут очень значительны, в особенности, если учитывать ее цена и тенденцию к неизменному росту. Сейчас очень нужны термоматы, например, arnold rak, ceilhit и другие. Они более экономны и очень ординарны в установке. Маты можно встраивать в плиточный клей, сохраняя без конфигурации высоту помещения.

Если исходить из экономических характеристик, то водяные системы наименее накладные при работе, хотя сначало обходятся достаточно недешево. При всем этом, обычно, устанавливают свой электрический котел для теплого пола , который служит источником термический энергии. Хотя таковой котел и не очень экономичен, но, зато, довольно комфортен в эксплуатации. В местностях, где к домам подведен газ и есть место под котельную, можно применять газовые.

Но они имеют ряд недочетов – высочайшая инерционность, ограничения по длине 1-го контура. Если проектирование осуществляется на проф уровне – эти недочеты можно просто восполнить при помощи грамотного расположения магистралей и управляющих частей.

Исключением могут стать старенькые постройки, в каких потолки низкие. Хотя, может быть, особенного смысла в этом и нет. В данном случае рекомендуется комбинированный вариант – на кухне и в ванной электрический, в других помещениях – радиаторы.

Проектирование

Устройство этих систем – процесс не из легких и довольно ответственный. Он просит кропотливого соблюдения СниП, потому их установку начинают с разработки проекта.

Не нужно забывать, что всякую ошибку, допущенную на шаге проектирования поправить только методом вскрытия стяжки.

Цель проектирования – найти:

нужные материалы для водяного теплого пола, хорошо высчитать их количество;
комплектующие для водяных теплых полов: насос, контроллер, трубы и т. д.

Дабы обеспечить требуемую эффективность теплых полов, их надежность эксплуатации следует учесть огромное количество тонкостей, включая:

высоту, форму и площадь обогреваемого помещения;
лучшую температуру;
особенности нагревательных частей и т. д.

При расчетах учитывают, что

Лучший поперечник труб магистрали. Обычно он составляет 16-20 мм.
Температура воды после смешивания. Она может колебаться от 54 до 55°С.
Расчет количества и характеристик управляющих узлов – коллекторов.

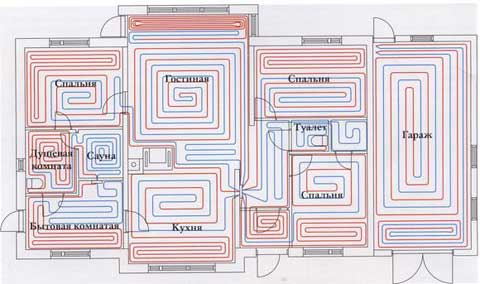

После проведения этой работы составляется общая схема расположения магистралей, на которые делят полы, компенсационные швы, подключения их к коллекторам.

При всем этом обращают свое внимание на то, дабы при раскладке контура, полосы трубопровода не имели точек скрещения с деформационным местом.

Расчет системы можно делать без помощи других либо же применять специально предназначенные для этого программы. Правда, для этого необходимы определенные правила, потому при самостоятельном монтаже рекомендуется брать за базу готовые заводские схемы расположения контуров трубопровода, план установки.

Теплотехнический расчет

Основное требование к системам отопления этого типа – прогрев помещений до 20–24˚С. Принципиально при всем этом учесть, что через огораживания, скажем, окна и стенки тепло пропадает неравномерно.

С этой точки зрения электрические полы, непременно, уступают водяным, так как их нельзя укладывать под мебелью. По другому говоря, избежать образования участков с высочайшими теплоотдачами и мостиков холода в данном случае не получится.

При правильном монтаже теплопотеря по периметру наружных стенок помещения – лучшая и равномерно миниатюризируется с приближением к ее центральной части.

Комплектующие

По окончании расчетной части приступают к выбору отдельных частей системы. Материалы для водяного теплого пола содержат в себе следующие составляющие:

Трубы. Нужны для транспортировки теплоносителя и передачи термический энергии в помещение. Лучший выбор – изделия из сшитого целофана с защитной воздухонепроницаемой оболочкой. Они оснащаются соединительными фитингами.
Контрольно-распределительные устройства. Коллекторы служат для равномерного рассредотачивания воды по отдельным контурам. В комплектации непременно должны находиться термостат и устройства ограничения потоков воды. Для наружного управления нужен контроллер для теплого пола – терморегулятор.
Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно характеристикам теплого пола. Она не должна быть меньше общего номинального значения всей системы.
Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.

Подбор материалов и компонент также должны производить спецы. Не стоит сберегать на услугах экспертов — теплый пол заместо радиаторов будет единственным источником тепла в доме. Потому система должна работать накрепко, стремительно демонстрировать реакцию на изменение температуры на улице.

Во время составления проекта рекомендуется предугадать установку датчиков температуры воздуха не только лишь в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его опции позволят установить разные термические режимы зависимо от конфигурации наружных причин. Это не неотклонимые комплектующие, но наличие их поможет улучшить работу всей системы. Основным преимуществом будет уменьшение валютных издержек на энергоэлемент.

Разработка устройства

Предварительные работы

Поверхность основания сглаживают с учетом того, что допустимый перепад высоты – порядка 5 мм. По другому появится необходимость в дополнительной стяжке. Стопроцентно убирают мусор, заделывают цементом щели и трещинкы.

Дальше, на уже приготовленном основании устраивают теплоизоляционный слой шириной, по последней мере, в 30 мм. В большинстве случаев для этих целей применяют полистирол или пеноплекс. Сейчас на рынке есть достаточно большой выбор особых мат, снабженных зажимами для труб.

Неотклонимым условием является внедрение демпферной ленты. Ее укладывают вдоль наружных стенок обогреваемого помещения. При всем этом нужно, дабы по высоте она перекрывала теплоизоляцию и стяжку.

Потом, поверхность покрывают мультифольговым слоем или пленкой и располагают на ней арматурную сетку, к которой фиксируют нагревательные элементы, используя мелкие хомутики из пластика. На участках, где трубы пересекают компенсационные швы, их защищают от механических воздействий гофрой, которая сразу выступает в качестве термоизоляции.

Установка системы

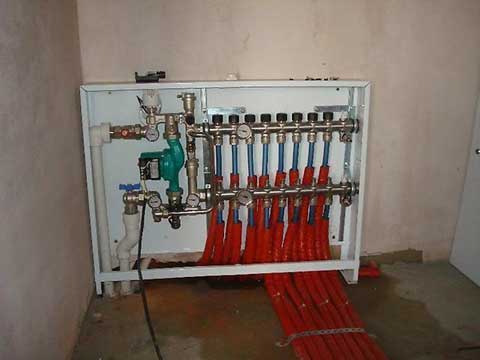

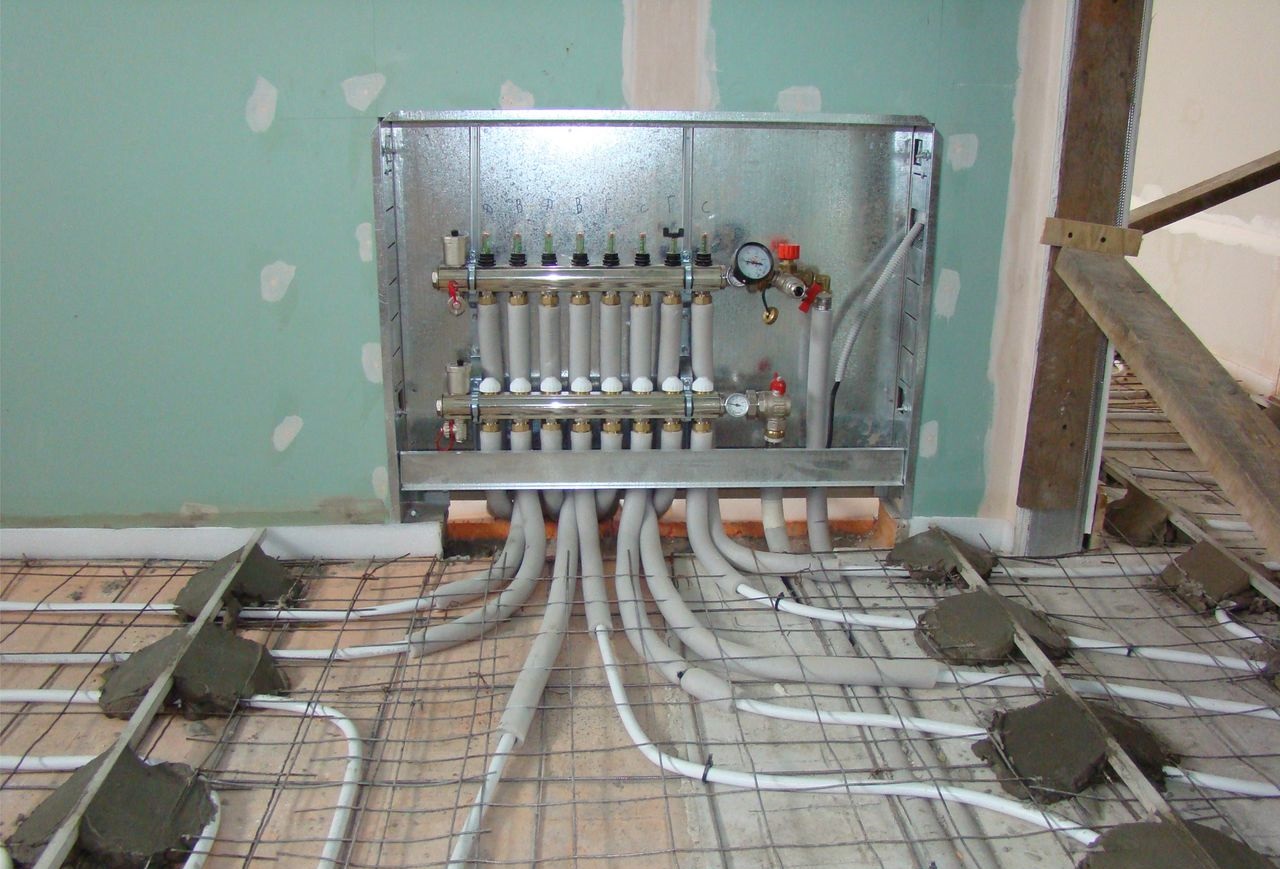

По мере надобности устанавливают коллекторные шкафы. Установка их можно делать либо конкретно после устройства пола, либо несколько позднее. Начинаяс двухэтажных строений, установка гребня нужна на каждом уровне.

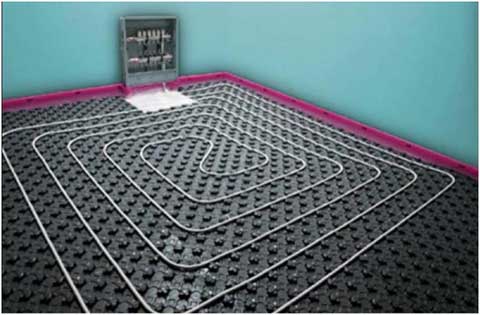

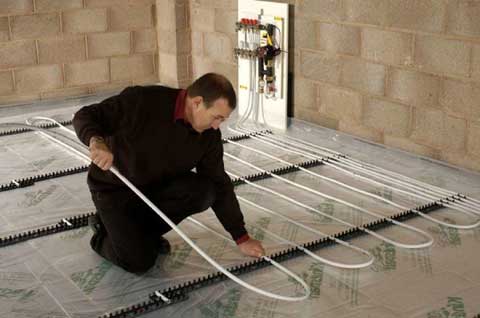

Греющую петлю можно получить по нескольким схемам. Самыми распространенными числятся «змейка» и «спираль». В контуре первого типа теплоноситель подается по направлению от наружной стенки, потому на исходных участках теплоотдачи выше, чем в центральных. Для корректировки неравномерности обогрева и компенсации теплопотерь шаг укладки магистральных линий по периметру внешних стенок выбирают меньше.

Средний расход труб составляет порядка 5 метров на квадратный метр. При всем этом установка делают, придерживаясь определенных правил. Так, длина контура, расположенного с шагом в 200 мм, не может быть больше 90 м.

При устройстве систем на огромных площадях укладывается несколько независящих петель.

Работы по опрессовке

После окончания укладки трубопровода, гребня и подключения нагревательного контура, систему инспектируют на плотность и крепкость. Для этого теплоноситель подают под давлением, которое должно быть чуток больше рабочего. Понизить его можно самое большее на 0,02 Мпа, с условием что температура теплоносителя остается постоянной. Малый срок опрессовки – день.

Бетонная заливка

Полученную конструкцию заливают стяжкой с добавлением пластификатора , толщина которой меняется от нескольких см до 15. Бетон заливают на нагретые трубы, пока они не успели сократиться. В неприятном случае при нагревании трубы прорвут бетон.

Систему включают после окончательного отвердения стяжки и, равномерно повышая температуру, доводят ее до наибольших значений, приблизительно на третьи день. В заключение укладывается финальное покрытие.

Стоит устанавливать теплый пол как основное отопление в доме? Да, но только в этом случае, если он имеет неплохую теплоизоляцию. Если же теплопотери будут больше, чем энергия, вырабатываемая нагревательными элементами – система не будет делать собственных функций. Потому нужно очень пристально отнестись к стадиям расчета и подбора девайсов. Конкретно от них будут засвистеть характеристики отопления.
