Защитные средства, используемые в электроустановках. Электробезопасность
В процессе использования электроустановок часто появляются условия, при которых даже самое совершенное их выполнение не обеспечивает безопасности работающего и нужна использование особых защитных средств. К примеру, при работах поблизости токоведущих частей, находящихся под напряжением, существует опасность прикосновения к этим частям и потому нужна особая изоляция инструмента и работающего. При работах на отключенных токоведущих частях — шинах, проводах и т. п. имеется опасность случайного возникновения напряжения на них, потому должны быть приняты меры, исключающие неверную подачу напряжения к месту работ и совместно с тем устраняющие опасность поражения током работающих в случае включения электроустановки под напряжение.
Такими защитными приспособлениями, дополняющими стационарные конструктивные защитные устройства электроустановок, являются так именуемые защитные средства — переносные приборы и приспособления, служащие для защиты персонала, работающего в электроустановках, от поражения током, от воздействия электрической дуги и товаров горения.
Защитные средства условно делятся на три группы: изолирующие, ограждающие и вспомогательные.
Изолирующие защитные средства делятся на главные и дополнительные.
Главные изолирующие защитные средства в состоянии долгое время выдерживать рабочее напряжение электроустановки и потому ими разрешается касаться токоведущих частей, находящихся под напряжением, и работать да них. К таким средствам относятся: в электроустановках напряжением до 1000 В — диэлектрические резиновые перчатки, инструмент с изолированными ручками и токоискатели; в электроустановках напряжением выше 1000 В — изолирующие штанги, изолирующие и токоизмерительные клещи, также указатели высокого напряжения.
Дополнительные изолирующие защитные средства владеют недостаточной электрической прочностью и потому не могут без помощи других защитить человека от поражения током. Их предназначение — усилить защитное действие главных изолирующих средств, вкупе с которыми они должны применяться. К дополнительным изолирующим защитным средствам относятся: в электроустановках напряжением до 1000 В — диэлектрические галоши, коврики и изолирующие подставки; в электроустановках напряжением выше 1000 В — диэлектрические перчатки, боты, коврики и изолирующие подставки.
Изолирующие штанги созданы для отключения и включения однополюсных разъединителей, Для наложения переносных заземлений и других операций.
Изолирующие клещи используют при обслуживании находящихся под напряжением трубчатых предохранителей.
Токоизмерительные клещи являются переносными устройствами, они служат для измерения тока, протекающего в проводе, кабеле и т. п.
Указатель высокого напряжения и токоискатели применяют для проверки наличия либо отсутствия напряжения на токоведущих частях электроустановок напряжением выше 1000 В и до 1000 В соответственно.
Резиновые диэлектрические перчатки, галоши, боты и коврики, как дополнительные защитные средства используют при операциях, выполняемых при помощи главных защитных средств. Не считая того, перчатки применяют как основное защитное средство при работах под напряжением до 1000 В, а галоши и боты применяют в качестве средства защиты от шаговых напряжений.
Изолирующие подставки используются в качестве изолирующего основания.
Монтерский инструмент с изолированными ручками используется при работах под напряжением в электроустановках до 1000 В.
Ограждающие защитные средства предусмотрены: для временного огораживания токоведущих частей (временные переносные огораживания — щиты, ограждения-клетки, изолирующие накладки, изолирующие колпаки); для предупреждения неверных операций (предупредительные плакаты); для временного заземления отключенных токоведущих частей с целью устранения угрозы поражения работающих током при случайном возникновении напряжения (временные защитные заземления).
Вспомогательные защитные средства созданы для персональной защиты работающего от световых, термических и механических воздействий. К ним относятся защитные очки, противогазы, особые рукавицы и т. п.
Исправность защитных средств должна проверяться осмотром перед каждым их применением, также временами через 6—12 месяцев. Изолирующие защитные средства, также накладки и колпаки временами подвергаются электрическим испытаниям.
1.5 Средства защиты, применяемые в электроустановках
В процессе использования электроустановок часто появляются условия, при которых даже самое совершенное их выполнение не обеспечивает безопасности работающего и нужна использование особых средств защиты.
Такими средствами защиты, дополняющими стационарные конструктивные защитные устройства электроустановок, являются переносные приборы и приспособления, служащие для защиты персонала, работающего в электроустановках, от поражения током, от воздействия электрической дуги, товаров горения, падения с высоты и т. п.
К электрозащитным средствам относятся: изолирующие штанги и клещи, электроизмерительные клещи, указатели напряжения, слесарно-монтажный инструмент с изолирующими ручками для работы в электроустановках напряжением до 1 кВ и изолирующие устройства и приспособления для ремонтных работ в электроустановках напряжением выше 1 кВ, диэлектрические перчатки, боты, галоши, коврики, изолирующие накладки и подставки, личные экранирующие комплекты, переносные заземления, оградительные устройства и диэлектрические колпаки, плакаты и знаки безопасности.
Не считая электрозащитных средств для обеспечения неопасных и высокопроизводительных критерий работы в действующих электроустановках используются другие СИЗ: очки, каски, рукавицы, противогазы, предохранительные монтерские пояса и страховочные канаты.

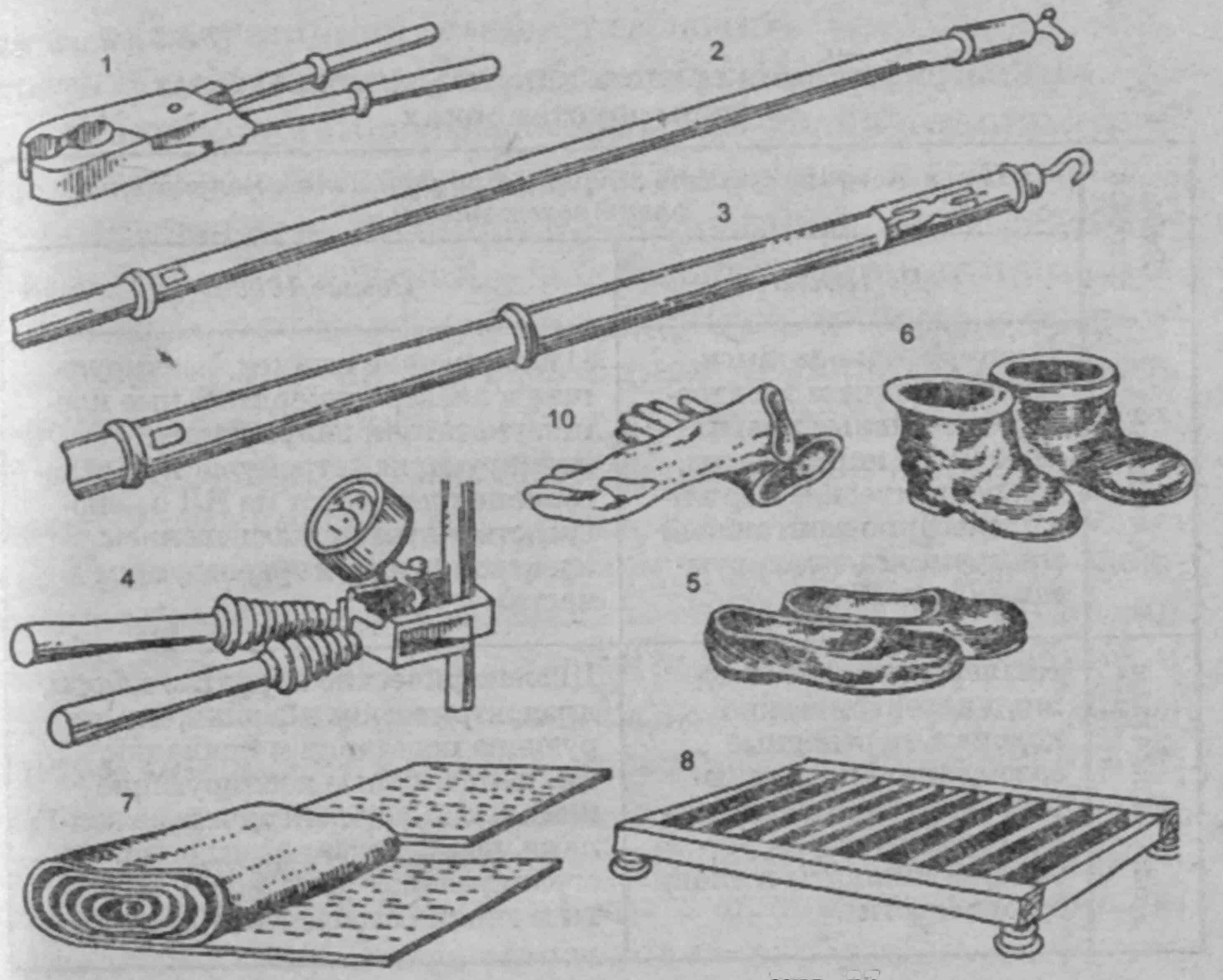

Средства защиты, применяемые в электроустановках, по собственному предназначению разделяются на две категории: главные и дополнительные (рис. 1).
1 – изолирующие клещи;
2 – изолирующая штанга;
3 – указатель напряжения;
4 – токоизмерительные клещи;
5 – диэлектрические галоши;
6 – диэлектрические боты;
7 – диэлектрические коврики;
8 – изолирующая подставка;

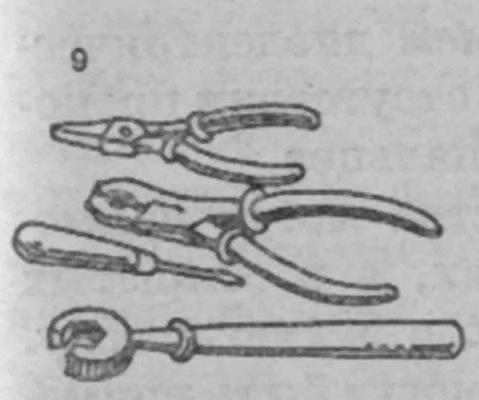

9 – слесарно-монтажный инструмент с изолирующими ручками;
10 – диэлектрические перчатки
Набросок 1 – Главные и дополнительные защитные средства, используемые
для работы в электроустановках
Главные электрозащитные средства – это средства защиты, изоляция которых продолжительно выдерживает рабочее напряжение электроустановок и которые позволяют дотрагиваться к токоведущим частям, находящимся под напряжением.
Дополнительные электрозащитные средства – это средства защиты, дополняющие главные средства, также служащие для защиты от напряжения прикосновения и напряжения шага, которые сами по для себя не могут при данном напряжении обеспечить защиту от поражения током, а используются вместе с основными электрозащитными средствами.
Систематизация электрозащитных средств, используемых в электроустановках напряжением до 1000 В и выше, приведена в таблице 1.
Электрозащитные средства следует применять по их прямому предназначению и исключительно в тех электроустановках, на напряжение которых они рассчитаны. Перед применением электрозащитных средств выполняются проверка их исправности, осмотр на отсутствие наружных повреждений, чистка от пыли, проверка по штампу срока годности и напряжения, на которое рассчитано защитное средство.
Главные электрозащитные средства могут применяться в закрытых электроустановках, а в открытых электроустановках и на воздушных линиях – исключительно в сухую погоду. На открытом воздухе в сырую погоду могут быть использованы только средства защиты, созданные для работы в этих критериях.
Все электрозащитные средства перед эксплуатацией проходят приемо-сдаточные тесты и временами (через 6-36 месяцев) подвергаются контрольным осмотрам и эксплуатационным электрическим испытаниям, завышенным напряжением.
Систематизация средств защиты, применяемых в электроустановках
Наименование средств защиты при различном напряжении электроустановки
Изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, диэлектрические перчатки, слесарно-монтажный инструмент с изолирующими ручками
Изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, изолирующие устройства и приспособления для работ на ВЛ с конкретным прикосновением электромонтера к токоведущим частям
Диэлектрические галоши, диэлектрические коврики, переносные заземления, изолирующие подставки и накладки, оградительные устройства, плакаты и знаки безопасности
Диэлектрические перчатки и боты, диэлектрические коврики, изолирующие подставки и накладки, личные изолирующие комплекты, диэлектрические колпаки, переносные заземления, оградительные устройства, плакаты и знаки безопасности
Здесь вы сможете бросить комментарий к избранному абзацу либо сказать об ошибке.
4.8. Электрозащитные средства и предохранительные приспособления
Согласно Правилам [30], защитными средствами именуются приборы, аппараты, переносные и перевозимые приспособления и устройства, также отдельные части устройств, приспособлений и аппаратов, служащие для защиты персонала, работающего на электроустановках, от поражения электрическим током.
Все защитные средства делятся на главные и дополнительные.
Основными защитными средствами именуются такие, которые накрепко выдерживают рабочее напряжение электроустановки и с помощью которых допускается касаться токоведущих частей, находящихся под напряжением.
Дополнительными защитными средствами являются такие, которые сами не могут обеспечить безопасность при касании токоведущих частей.
К главным защитным средствам, используемым электроустановках до 1000 В, относятся:
а) диэлектрические перчатки;
б) инструмент с изолированными ручками;
в) указатели напряжения, изолирующие клещи. К дополнительным защитным средствам, используемым в электроустановках до 1000 В, относятся:
а) диэлектрические галоши;
б) диэлектрические резиновые коврики;
в) изолирующие подставки.
Главные защитные средства
Резиновые перчатки выпускаются со швом и бесшовные. Главные технические данные перчаток приведены в табл. 4. 5.

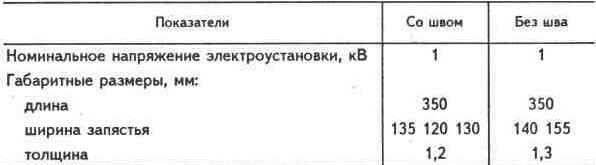

Таблица 4. 5 ДИЭЛЕКТРИЧЕСКИЕ ПЕРЧАТКИ
Более употребительные инструменты с изолированными ручками представлены в табл. 4. 6. При всем этом отверток должно быть несколько в согласовании с размерами отвертываемых винтов.
Выпускаются также комплекты слесарно-монтажных инструментов с изолирующими ручками, которые могут содержать ключи гаечные, молоток, зубило.
Изолирующие клещи созданы для замены предохранителей ПР-1, ПР-2, НПН на токи 15. 60 А. Примером являются клещи К-1000 со следующими техническими данными: общая длина — 210 мм, длина ручки — 110 мм, поперечник предохранителей — 13. 29 мм, масса — 0, 1 кг.
Для предохранителей типа ПН2 изготовляется особая скоба в виде ручки с прорезями, в которые входят выступы предохранителя, и таким макаром он может сниматься либо ставиться.

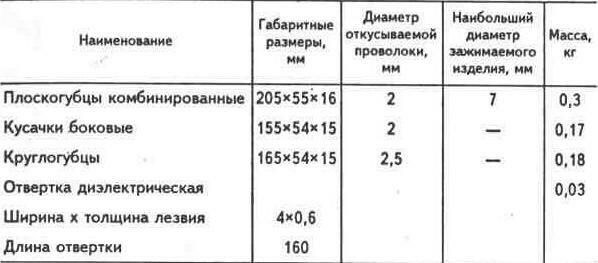

Таблица 4.6 ИНСТРУМЕНТ С ИЗОЛИРОВАННЫМИ Ручками
Изолирующие клещи и ручки входят в набор устройств, содержащих предохранители.
Данные об указателях напряжения приведены в табл. 4. 7.
Однополюсный указатель напряжения выполнен в виде отвертки, на рабочем конце которой находится штырь либо отвертка, а на другом конце — железный контакт для касания пальцем. Недочетом однополюсных указателей напряжения будет то, что они могут показать напряжение в проводе, когда его там нет, из-за наводки от примыкающих проводов.
Нередко в электроустановках возникают признаки несимметрии трехфазного напряжения — отсутствия либо уменьшения напряжения в одной из фаз. Такими признаками являются неуравновешенная работа электродвигателей либо их остановка, различная яркость свечения групп ламп, присоединенных к различным фазам. В таком случае отыскать неисправность при помощи однополюсного индикатора тяжело, так как он указывает напряжение во всех 3-х фазах, лучше измерить разность напряжений между фазами либо фазой и корпусом оборудования при помощи двухполюсного указателя — рис. 4. 13.
Двухполюсный указатель напряжения состоит из 2-ух корпусов, соединенных проводом с завышенной изоляцией. Недочетом некоторых двухполюсных указателей является малая крепкость корпусов и мест заделки провода.

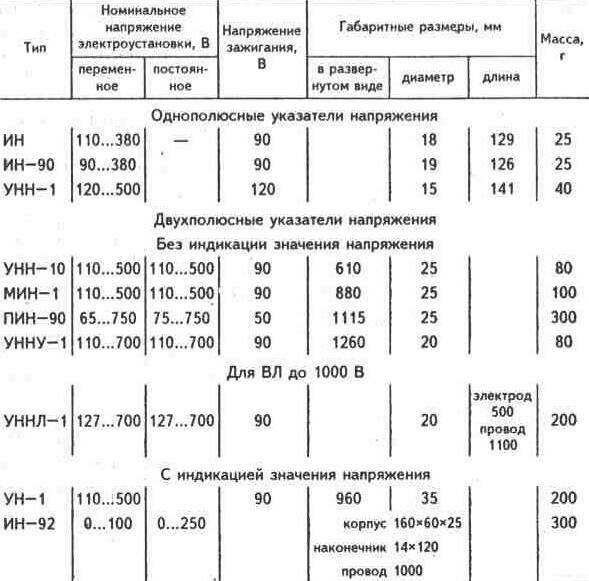

Таблица 4.7 УКАЗАТЕЛИ НАПРЯЖЕНИЯ
Рис. 4. 13. Схема использования двухполюсного индикатора напряжения для определения наличия напряжения:
а) фазного; б) линейного.
Переносные заземления
Переносные заземления созданы для защиты людей, работающих на отключенных токоведущих, нередких, от поражения электрическим током от неверно поданного либо наведенного напряжения. Заземления соединяют отключенные части электроустановки с землей на время работы на них людей.
Данные переносных заземлений представлены в табл. 4. 8.

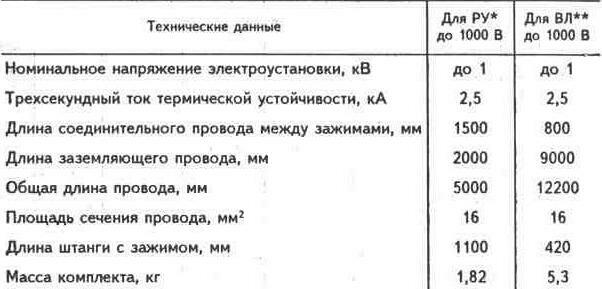

Таблица 4.8 ПЕРЕНОСНЫЕ ЗАЗЕМЛЕНИЯ
* РУ — распределительное устройство. ** ВЛ — воздушная линия.
Предохранительные приспособления
Предохранительные пояса. Пояса созданы для удержания работающего на высоте методом прикрепления его тела к опоре либо другой конструкции при помощи стропа. Пояс состоит из широкого кушака, более узенького ремня с пряжкой и отверстиями для закрепления пояса на теле, стропа, карабина для резвого закрепления стропа.
Используются пояса разных видов. В табл. 4. 9 приведены данные предохранительного монтерского пояса. Он изготовляется нескольких типов:
I — с одним стропом;
II — с 2-мя стропами;
III — с одним стропом и 2-мя карабинами;
IV — с одним стропом и удлинителем с 3-мя ушками.

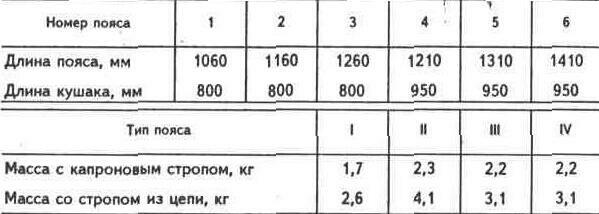

Таблица 4. 9 ПРЕДОХРАНИТЕЛЬНЫЕ МОНТЕРСКИЕ ПОЯСА ДЛЯ ВЛ
Пояса производятся 6 номеров с карабинами 3-х видов: малым, средним и огромным.
Кушак изготовляется из двухслойного полукапронового ремня, ремень для застегивания — из 2-ух слоев кожи и слоя капроновой ленты.
Строп изготовляется из капроновой ленты либо из цепи.
Монтерские когти созданы для залезания и работы на древесных опорах воздушных линий электропередачи с железобетонными приставками, а пролазы — для залезания и работы на линиях с железобетонными опорами.
Когти состоят из серповидных силовых частей с шипами и грузовых площадок с ремнями крепления к ногам.
Пролазы состоят из Г-образных силовых частей с шипами и грузовых площадок с ремнями.
