Защитное отключение — технический метод защиты от поражения электрическим током, обеспечивающий автоматическое отключение электроустановок при однофазовом прикосновении к частям, находящимся под напряжением, недопустимым для человека и при появлении в электроустановке тока утечки (замыкания), превосходящего данное значение.
(быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при появлении в ней угрозы поражения током).
Использование малого напряжения
Малыми числятся напряжения 12,36, 42В.
При таком напряжении ток, проходящий через человеческое тело, не превосходит 1-1.5 мА, (а это НС небезопасно для человека).
Область использования малых напряжений ограничена, так как уменьшение эксплуатационного напряжения связано с повышением тока, сечений проводов и ТОКО13сдущих частей электрических машин и аппаратов.
Источниками малых напряжений служат:
1. Батарея гальванических частей
3. Выпрямительная установка
4. Понижающий трансформатор (в большинстве случаев т.к. владеют простотой конструкции и большой надежностью).
Понижающий трансформатор — для обеспечения безопасности (другими словами перехода напряжения из первичной обмотки во вторичную) корпус трансформатора непременно заземляется и удаляется от электроприемников на расстояние более 5м к вторичной обмотке присоединяются отлично изолированные провода.
Использование электрозащитных средств и предохранительных приспособлений
В процессе использования при определенных критериях даже самые совершенные меры защиты, заложенные в конструкцию либо предусмотренные ПУЭ, не могут обеспечить безопасности работающих.
Потому ПУЭ предугадывают непременное использование защитных средств при обслуживании действующих электроустановок.
Использование защитных средств и приспособлений — одна из более доступных и действенных мер защиты.
В процессе использования электроустановок используются личные защитные средства: при проведении переключений на токоведущих частях, находящихся под напряжением либо поблизости их.
Использование защитных средств в этих случаях препятствуют способности сотворения непрерывной электрической цепи, в которую по какой-нибудь причине могло быть включено человеческое тело.
К защитным средствам относится приборы, аппараты, переносные и перевозимые приспособления и устройства, также отдельные части устройств, приспособлений, аппаратов, служащие для защиты персонала, работающего на электроустановках, от поражения электрическим током, от воздействия электрической дуги.
Защитные средства делятся на 2 категории: коллективные и личные.
Защитные средства классифицируются на:
3 Приспособления для работы на высоте
4. Вспомогательные приспособления
Изолирующие защитные средства.
Обеспечивают электроизоляцию человека от токоведущих либо заземленных частей электрического оборудования, а так же от земли.
Все изолирующие защитные средства делятся на:
Главные изолирующие защитные средства — средства, изоляция которых накрепко выдерживает рабочее напряжение электроустановок и с помощью которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без угрозы поражения электрическим током.
Дополнительными изолирующими защитными средствами являются такие, которые, владея недостаточной изоляцией, не могут обеспечить безопасность работающего.
Они могут применяться только в купе с основными средствами, усиливая их действие.
В электроустановках до 1000 В:
главные изолирующие средства:
1. диэлектрические перчатки,
2. изолирующие токоизмерительные клещи,
3. монтерский инструмент с изолированными ручками,
дополнительные изолирующие средства:
1. диэлектрические галоши
3. изолирующие подставки
В электроустановках выше 1000В:
главные изолирующие средства:
1. изолирующие штанги
2. изолирующие токоизмерительные клещи
3. указатели напряжения
дополнительные изолирующие средства:
1. монтерский инструмент с изолированными ручками
2. диэлектрические перчатки
5. изолирующие подставки
При использовании изолирующими защитными средствами используют сразу и главные и дополнительные средства.
При всем этом довольно применить только одно основное и одно дополнительное средство.
Время от времени неблагоприятные условия работы принуждают усилить это требование, к примеру: при работе под напряжением в электроустановках до 1000В не считая монтерского инструмента с изолированными ручками, по недостаточной изолированной рабочей части инструмента рекомендуется воспользоваться к тому же перчатками во избежание поражения электрическим током от случайного замыкания инвентарем токоведущих частей.
Выбор тех либо других изолирующих средств для использования при эксплуатации электроустановок регламентируются ПТБ и особыми инструкциями и определяется для каждого варианта зависимо от местных критерий.
Ограждающие защитные средства — созданы для временного огораживания токоведущих частей, также для предупреждения неверных операций с коммутационной аппаратурой.
К ним относятся: переносные щиты, клеточки, изолирующие накладки, колпаки, переносные заземления и плакаты.
Приспособления для работы на высоте — созданы для обеспечения неопасных критерий труда при обслуживании электроустановок, расположенных на высоте более 5м, также на высотных линиях.
К ним относятся: предохранительные пояса, страхующие канаты, монтерские когти, пролазы, лестницы, передвижные телескопические вышки.
Вспомогательные защитные средства:
— созданы для персональной защиты от термических, световых, механических воздействий, также от деяния кислот и щелочей.
К ним относятся: защитные очки, противогазы, особые рукавицы, сапоги.
Экранирующие защитные средства
Экранирующие защитные средства — электрозащитные средства, созданные для защиты персонала от вредного воздействия насыщенного электрического поля и ультравысоких напряжений больше 350 кВ, также при работах под напряжением больше либо равным 220 В с конкретным прикосновением к токоведущей части.
Требования к защитным средствам.
Все приборы, аппараты, приспособления, используемые в качестве защитных средств, должны быть только промышленного производства, выполненные в согласовании с ГОСТ либо техническими критериями (ТУ);
В процессе использования защитные средства должны непременно временами испытывать.
О положительных результатах тесты свидетельствует клеймо на защитное средство — «годно до …». Ставится дата грядущего тесты (срока).
Воспрещается воспользоваться защитными средствами с просроченной датой тесты либо выявленными повреждениями.
Нередко электротехнический персонал считает, что защитные средства и приспособления мешают работе. Но нельзя забывать, что сокращение времени работы таковой ценой может послужить предпосылкой злосчастного варианта.
Главные электроизолирующие средства, используемые в электроустановках
Электрозащитные средства разрабатывались с целью обеспечения защиты людей от поражения электротоком. В этой статье речь пойдет о методах защиты от электричества.

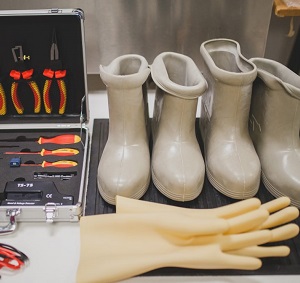

Типы защитных средств
- перчатки, сделанные из материалов, не проводящих электроток (диэлектрические);
- ручной инструмент с изоляцией;
- диэлектрические галоши и боты;
- разные типы изолирующих накладок;

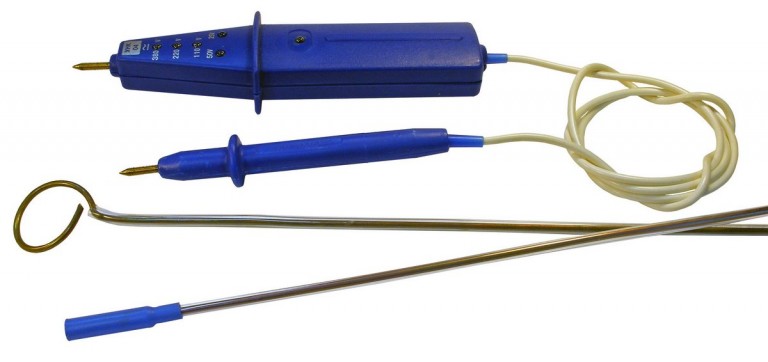

- указатели напряжения;
- диэлектрические подставки и ковры.
Раздельно стоит разглядеть более распространенные посреди них.

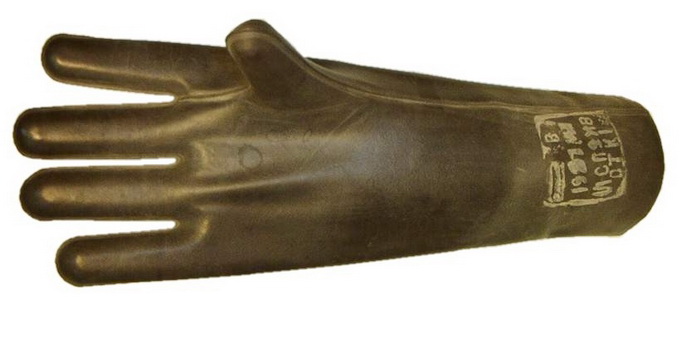

Перчатки диэлектрические
Эти защитные средства бывают 2-ух типов:
- для работы с напряжением наименее 1000 В;
- для обслуживания электрического оборудования с напряжением от 1000 В и выше.
Правила эксплуатации
Длина перчаток должна составлять минимум 35 см. Раструбы должны быть натянуты на спецодежду. Категорически воспрещается подворачивать перчатки по длине. Дабы защитить поверхность этого девайса, допускается внедрение перчаток из кожи либо брезента, натянутых поверх диэлектрических.
За ранее защитные перчатки должны быть испытаны на наличие механических повреждений, загрязнений и увлажнения. Дабы найти сквозные отверстия, перчатки нужно заполнить воздухом.
Нельзя игнорировать наружный осмотр, так как даже малозначительное, на 1-ый взор, повреждение может стать предпосылкой поражения электротоком. Показавшиеся на поверхности перчаток загрязнения смываются при помощи мыльного раствора. Потом они должны быть высушены.
Тесты
Диэлектрические перчатки должны перейти проверку каждые 6 месяцев. Для решения намеченной цели девайс погружается в ванну с водой, температура которой составляет 15-25 градусов. Принципиально смотреть, дабы уровень воды снаружи и снутри перчаток был на 45-55 мм ниже верхнего края, который должен после окончания тесты остаться сухим.
После чего в перчатку погружается электрод, и на испытательный щит подается напряжение. Если был найден пробой, то девайс подлежит списанию.

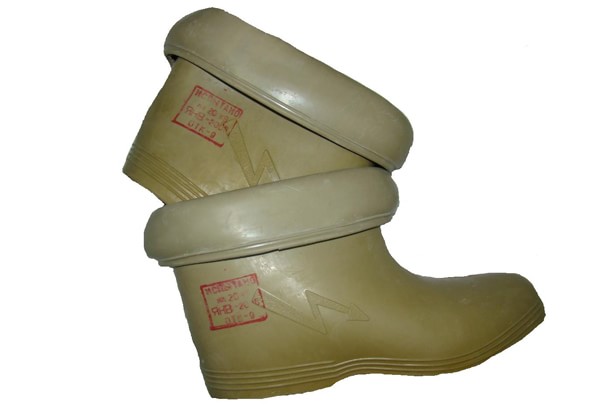

Галоши и боты диэлектрические
Эти средства позволяют защитить человека от шагового напряжения – разность потенциалов между 2 точками, расположенными на расстоянии друг от друга в 1 м. они применяются при обслуживании открытых и закрытых электроустановок. Производители этой спецобуви указывают, что температурный спектр эксплуатации их продукции составляет -50…+80 градусов. Следует держать в голове, что диэлектрические боты и галоши должны употребляться в сухом помещении.
До выполнения работ, обувь следует проверить на наличие наружных повреждений. Галоши могут применять при работе с электрическим оборудованием с напряжением наименее 1000 В, а боты – без ограничений по показателю напряжения.
Высота бот составляет минимум 16 см, при всем этом толщина подошвы должна быть более 6 мм. Одевать спецобувь следует поверх обыкновенной. Также можно применять носки из прорезиненной ткани.
Процедура проведения испытаний диэлектрической обуви подобна проверке перчаток. При всем этом частота проверок и испытательные характеристики отличается:
- Галоши – 1 раз в 12 месяцев. Напряжение во время проверки должно составлять3,5 кВ при токе максимум 2 мА. Длительнсоть тесты – 60 секунд.
- Боты – 1 раз в 36 месяцев. Проверка проводится при напряжении в 15 кВ и силе тока 7,5 мА. Длительнсоть тесты – 60 секунд.

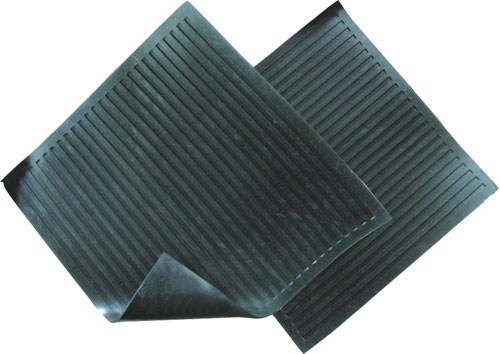

Ковры
Диэлектрические коврики применяется в помещениях с высочайшим риском поражения электротоком. Эти средства защиты делятся на две группы:
- обыденные;
- маслобензиностойкие.
Также помещение, в каком планируется применять коврики, не должно быть пыльным и мокроватым. Их следует расстелить в следующих местах:
- там, где находятся рубильники и выключатели;
- во время эксплуатации и при ремонте электроустановок.
Диэлектрические коврики имеют следующие малые размеры:
- 75х75 см;
- толщина от 5 до 7 см.
Тесты этих изделий проводится минимум один раз в 12 месяцев.

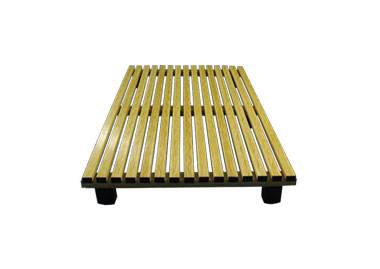

Подставка изолирующая
Это изделие представляет собой настил на опорах, сделанных из материалов, непроводящих электроток. Малая высота всей конструкции составляет 7 см. В большинстве случаев изолирующие подставки выполнены из отлично просушенной древесной породы или синтетических материалов. Соединять планки металлическими крепежными элементами нельзя.
Если изделие имеет съемную конструкцию, то очень принципиально обеспечить достаточную плотность крепления. Края настила не должны выступать за опоры дабы исключить возможность опрокидывания подставки.
Использовать электрозащитные средства нужно исключительно в согласовании с правилами их эксплуатации. Интернет-магазин электролаборатории «ЛабТестЭнерго» реализует личные защитные средства, также продукты для неопасного обслуживания электроустановок.
Средства защиты в электроустановках главные и дополнительные
Во время проведения работ с оборудованием высокого вольтажа и надлежащими установками, вы должны обезопасить себя от удара током. В этой статье мы разберем несколько средств защиты, которые выручают от поражения электричеством.
Такие средства принято делить на главные и дополнительные.
К главным обычно относят те приборы, которые допускаются к использованию под высочайшим напряжением.
Дополнительные должны защитить их обладателя от поражения током во время его прикосновения к частям, по которым проходит напряжение.

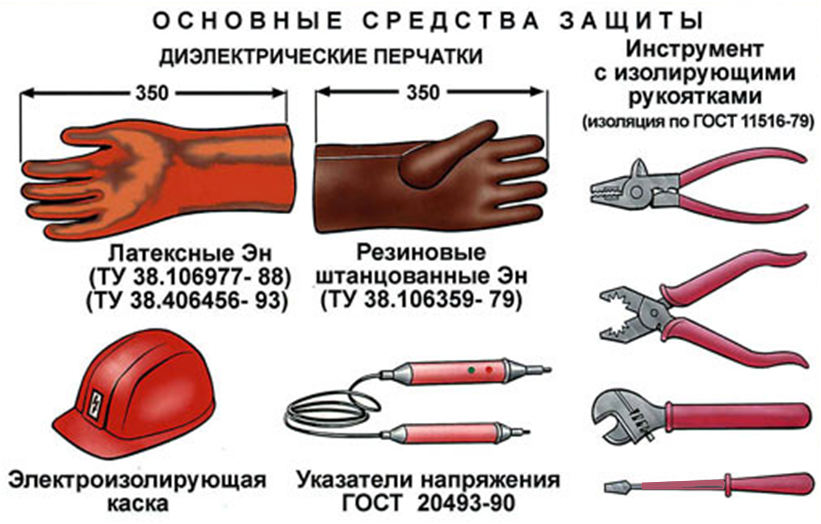

Главные средства защиты
Посреди главных средств защиты принято выделять следующие приспособления:
-

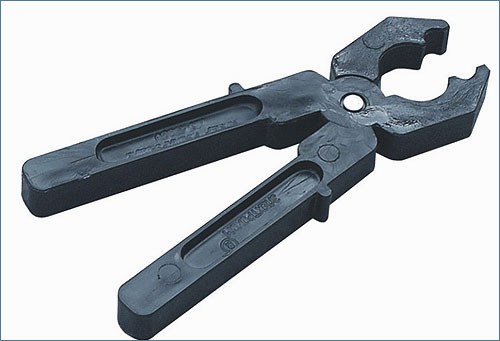

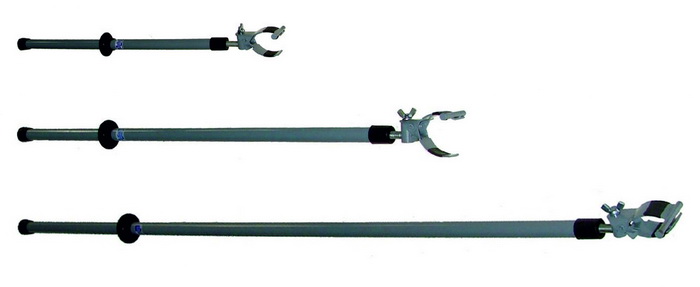

изолирующие штанги, которые применяются проф электриками для монтажа или демонтажа предохранителя и «отцепления» мастера от воздействия тока. Более того, они используются для проведения разных измерений и закрепления переносных заземлений в электрической установке;
Помните, что все средства защиты, применяемые при работе с электроустановками напряжением до 1000 В должны быть сделаны по нормам ГОСТ. От их свойства впрямую будет зависеть ваша жизнь.
Также аппарат указывает совпадают ли фазы электротехнического оборудования;

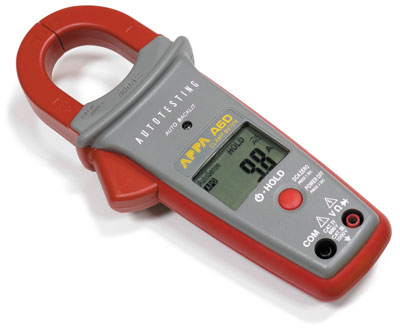

- приборы для измерения силы тока;
- для защиты рук мастера от поражения электрическим током применяются диэлектрические перчатки. Стоит увидеть, что если вести речь о средствах защиты, которые используются в работе с электроустановками выше 1000 вольт, это приспособление относят к дополнительным;
- изолированные инструменты.
Дополнительные средства защиты
Данный тип средств защиты содержит в себе следующие предметы:
-
диэлектрические галоши либо боты, которые применяются для того, дабы обезопасить мастера от основания, на котором он стоит;
Невзирая на свою простоту, дополнительные средства защиты более важны и также нужны для применения при работе с электроустановками до 1000 В.
Стоит сказать, что все средства защиты следует хранить в помещениях для инструментария. Они должны выдаваться в личном порядке перед проведением небезопасных работ. Ответственность за средства защиты несет управление, которому подведомственны электроустановки.
Полезное видео
Дополнительную информацию по данному вопросу вы можете почерпнуть из видео ниже:
Заключение
Это и все, чего хотелось бы сказать о электрозащитных средствах, используемых в работе с электроустановками до 1000 В. Необходимо добавить, что все эти предметы должны быть подвергнуты проверке до воплощения работ. К тому же, их непременно необходимо испытать под напряжением.
