Оптический кабель для домашнего кинозала

Решившему совершенствовать TV-акустику (попутно улучшив её качество), сконструировать домашний кинозал придётся иметь дело с OPTICAL-, COAXIAL- или HDMI-коммутацией. Вопреки зрительным различиям, все три версии рассчитаны на цифровой сигнал, а HDMI к тому же, кроме многоканального аудио, поддерживает функцию HD-Video.

Современный телевизионный приёмник обладает минимум одним HDMI, оптическим либо коаксиальным выходом звука. Потому если вы – обладатель телека, DVD-плейера, TV-приставки либо саундбара, то наверное сталкивались с упомянутыми разъёмами, а в ближайшее время – и с HDMI-портом.

Дискуссии, какой тип лучше, сейчас в особенности животрепещущ. «Коаксиалка» имеет более широкую полосу пропускания сигнала, ежели оптоволокно, потому на рынке часто отдают предпочтение как раз соединению данного типа.

Коаксиальное цифровое подключение

Коаксиальный цифровой аудиокабель – изолированный проводник круглого сечения с оплёткой-экраном. Коаксиальное гнездо является прототипом обыкновенной RCA-розетки, устанавливаемой на стыке пары аналогового межблочного подключения со штекером (коннектором).

Правда, стандартному RCA-кабелю присущ показатель электросопротивления в 50 Ω , а цифровому – 75 Ω. При колебаниях характеристик в всякую сторону от этого значения сигнал будет искажаться. В связи с этим не стоит заменять коаксиально-цифровой кабель аналоговым RCA, тем паче что для многих схем подходит изделие низшего класса, допустим, QED Performance Coaxial.

Коаксиальный наименее распространён, ежели оптический кабель; вкупе с тем, без соответственного разъёма на тыльной стороне большая часть AV-ресиверов, стерео-усилителей и телеприёмников не обходится.

«Коаксиалка» считается более совершенной версией, т. к. выдерживает аудиосигнал 24 bit/192 kHz, а оптика больше 96 kHz «не тянет». К минусам коаксиально-цифровой коммутации можно отнести возможность утечки электромагнитных шумо-помех от системного аппарата к аппарату. А именно, при таком соединении помехи передаются на усилитель, что усугубляет чистоту звука, в целом негативно отражаясь на работе аппаратуры.

В конце концов, для передачи доброкачественного формата звучания пропускной возможности «коаксиалки, обычно, не хватает. Имеются в виду Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X. Так что в массивном домашнем кинозале его внедрение ограничено, а тотчас и малоэффективно.

Но, вроде бы то ни было, при всех равных критериях коаксиальный кабель совершенно точно превосходит оптический, обеспечивая выдачу рационального звука. С другой стороны, традиционное внедрение в отношении домашнего кинозала опто-технологий передачи запакованного стереозвука Dolby Digital, DTS упрощает задачку проигрывания аудио- и видеопродукции.

Оптическое цифровое подключение

2-ой нужный формат – оптический, где при передаче задействуются свето-импульсы, а роль проводника играет световод. При всем этом электро-соединения между источником сигнала и приёмником нет.

При обозначенной коммутации сигнал световой энергии транслируется по оптоволоконному шнуру, нити которого выпускаются из полимеров или товаров кремниевого производства. Разъём Toslink (сокращение от Toshiba Link) вставляется в порт источника и AV-ресивера. В качестве исходного варианта полностью послужит QED Performance Graphite Optical.

Недочетом оптоволоконной коммутации также выступает слабенький пропуск без утрат более фаворитных аудио-форматов Dolby TrueHD, DTS-HD Master Audio. К тому же такое соединение не в состоянии передавать в PCM более 2 каналов не запакованного потока.

Плюс оптический шнур просто повреждается при сильном сгибе. Заводы-изготовители равномерно перебегают на более прогрессивный HDMI, хотя оптические выходы часто устанавливаются на игровые консоли, Blu-ray-плейеры, телеприёмники, TV-приставки.

Каталог оптиковолоконного кабеля https://lan-art.ru/catalog/opticheskiy-kabel/.

Эталон HDMI

Последний тип AV-соединителей появился в 2002 году. Он располагает завышенным пропускным потенциалом, что даёт возможность передавать контент без утрат. Если «оптика» и «коаксиалка» соперничают между собой, то равных этому эталону не существует. Для начала подойдет даже простой AudioQuest Pearl HDMI.

HDMI совершенствуется, очередные обновления гарантируют широкополосный пропуск саундтреков с достаточным количеством каналов DTS:X, Dolby Atmos. Ему под силу огромное количество видеоформатов (в т. ч. с расширением Ultra HD 4K, различные версии HDR, дополнительные функции eARC, HFR. Основной признаётся версия 2.0, хотя HDMI 2.1 уверенно популяризируется, получая всё большее распространение.

Что предпочесть?

Население земли XXI века живёт в эру комфорта, потому будущее – за универсальной технологией. И если все составляющие вашей системы совместимы с HDMI, то выбор очевиден. Многофункциональность, обновляемость, параллельная генерация видео- и аудиосигналов предоставляют владельцу аппаратуры шанс компактно, надёжно обустроить мультимедийный комплекс.

Колонка профессионала

При использовании HDMI с повышением протяжённости кабеля ухудшения изображения не наблюдается, подобно аналоговому формату. Тут задействуется передовой технологический принцип, которому характерны другие задачи.

Полное пропадание изображения при исправном HDMI-кабеле.
Возникновение на видео помех в виде «снежка».

Эти трудности появляются вследствие неправильно подобранной структуры и длины кабеля, также ошибок в определении расширения сигнала. Цифровой видеосигнал, передаваемый через HDMI-кабель, распространяется сплошняком по всей протяжённости, и с кабелем до 5 м технических заморочек обычно не появляется. Зато если нужно передать сигнал на большее расстояние, надлежит взять изделие с наибольшим сечением жил. Не рекомендуется иметь дело с кабелем больше 16 gauge, даже если интервал между колонками и усилителем мал.

На помощь придёт и активное оборудование маленьких размеров, именуемое репитером (от англ. to repeat – «повторять»). В конечном итоге ряд последовательно подключённых маленьких HDMI-кабелей образуют звенья цепи с дополнительным усилением сигнала. Так либо по другому, дабы сделать обычное HDMI-соединение на дистанцию более 10 м, пригодится репитер.

Добавить комментарий Отменить ответ

Этот веб-сайт употребляет Akismet для борьбы со мусором. Узнайте, как обрабатываются ваши данные комментариев.

Можно ли применять оптический кабель для звука в аудиосистемах?

Оптическое волокно (ОВ) обладает уникальными качествами передачи инфы с наименьшими искажениями. Ядро оптоволокна – световод, данные через который передаются модулированными световыми волнами. По сопоставлению с обыкновенными металлическими проводниками, в базе работы которых лежат электрические импульсы, на оптоволоконную линию не действуют наводки и электромагнитные поля.

Передача сигнала световодом

На базе волоконно-оптических кабелей строятся настоящие компьютерные сети, полосы связи, осуществляется передача данных на огромные расстояния, даже между материками. Оптоволокно для информационной связи в первый раз было применено в 1934 году для построения оптических телефонных систем, так что принцип передачи инфы был известен издавна:

Преобразование электрического сигнала в оптический
Передача оптического сигнала средством кабеля на базе световода
Оборотное преобразование сигнала в электрический вид

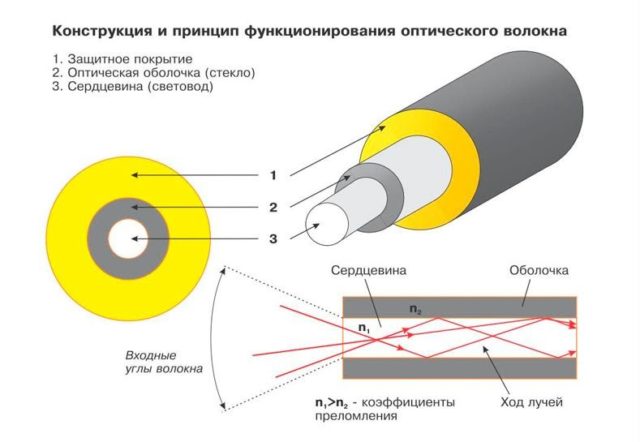

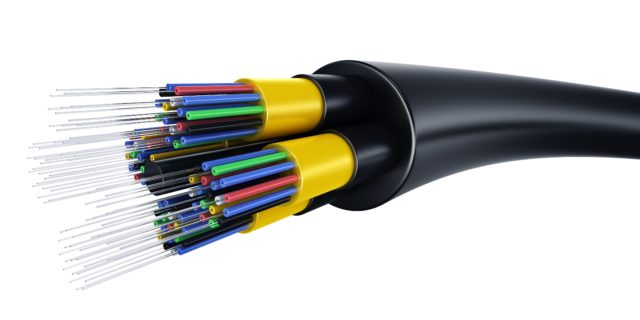

Сам оптоволоконный кабель имеет многослойную конструкцию, где количество и тип слоев находится в зависимости от критерий эксплуатации (примеры можно поглядеть тут https://lan-art.ru/catalog/opticheskiy-kabel/ ). Но есть общие для всех волоконно-оптических проводников элементы:

Ядро (сердцевина) – световод, который пропускает через себя световые волны. Делается из незапятнанного прозрачного материала, к примеру, стекла.
Оболочка – нужна для отражения преломленных световых лучей назад в сердцевину. Имеет более маленький показатель преломления.
Изоляция – слой защиты из пластика, предотвращающий механические повреждения световода.

Невзирая на хрупкость сердцевины, она довольно эластичная, дабы изготавливать на ее базе кабельные изделия. Зависимо от типа кабеля, поперечник его мало допустимого извива может сильно отличаться. Чрезмерное изгибание оптоволоконной полосы может привести к ее повреждению.

Передача звука светом

Оптоволокно способно передавать всякую цифровую информацию фактически без утрат. Для этого довольно конвертировать ее в световую волну. Не исключением становится и звук. Основная неувязка передачи аудиоинформации через обыденные проводники – наружные помехи. Они вносятся в сигнал при наличии даже малого электромагнитного поля. Оптоволоконный кабель лишен этого недочета.

Оптический аудиоинтерфейс

Для передачи качественного аудиосигнала применяется оптический аудиоинтерфейс. Наибольшее количество подключаемых аудиоканалов ничем не ограничивается, но на практике составляет 5.1 и 7.1. Это технологии большого проигрывания Dolby Audio, получившие распространение с возникновением систем домашних кинозалов.

Практически неважно какая аудиосистема высокого класса вооружена оптическим каналом для проигрывания звука. Его передача при удалении между собой устройств происходит по протоколу S/PDIF, разработанному компаниями Sony и Philips. Toshiba смогла воплотить формат интерфейса в оптическом варианте, стандартизировав формат аудиоразъемов TOSLINK.

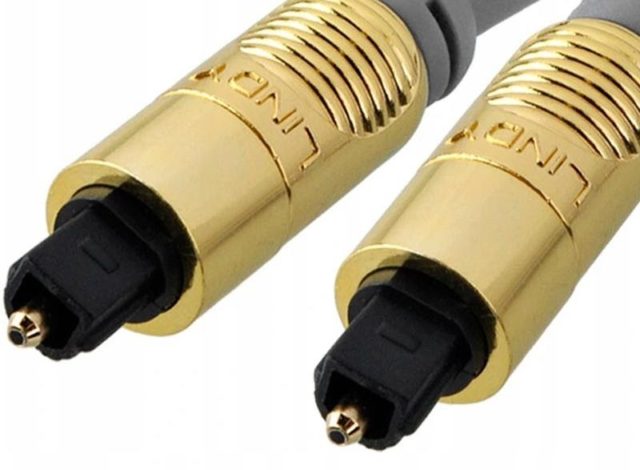

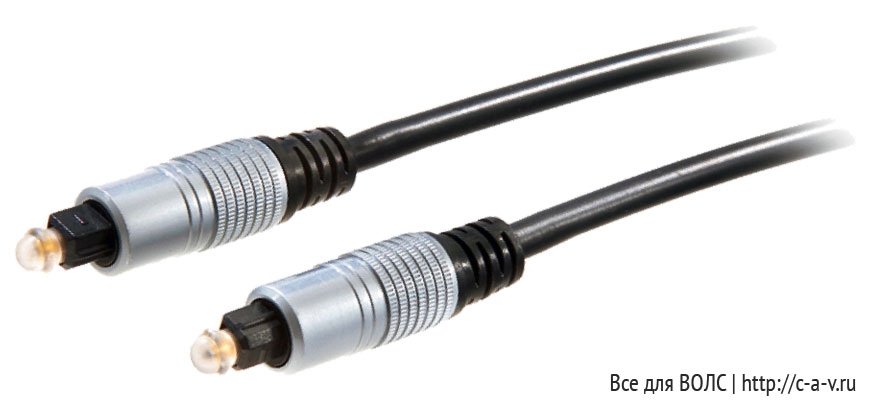

TOSLINK

Название TOSLINK применяется сразу для обозначения как эталона разъема, так и самого оптокабеля, использующего этот разъем для подключения к оборудованию. Достоинства коммутации аудиоустройств таким методом перед электрической:

Вполне невосприимчива к излучению электромагнитной природы
Не генерирует электромагнитные поля
Может обеспечивать между присоединенными устройствами полную гальваническую развязку

Оптическое соединение TOSLINK применяется не только лишь в проф аудиосистемах, но и в игровых консолях, телеках, звуковых картах. Фактически всюду, где разработчиками предусматривается аудиовыход. Это позволило даже в бытовой аппаратуре обрабатывать без утрат большой звук форматов Dolby Digital и DTS.

Передаваемый TOSLINK поток не превосходит 24 Бит при частоте 96 кГц. При наличии подходящей аппаратуры пропускная способность добивается 192 кГц, что соответствует формату Dolby Digital. Для передачи аудио с наилучшими чертами применяются другие кабели, к примеру, формата HDMI, который работает сразу и с видео.

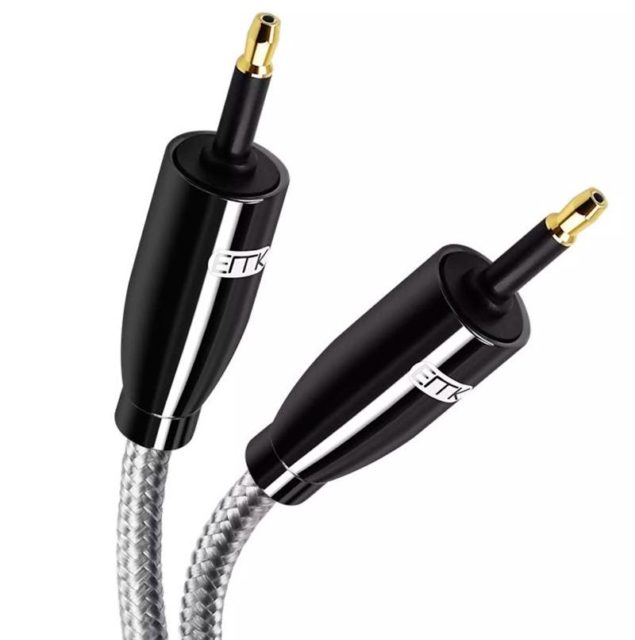

Mini TOSLINK
