Понятно, что электрический ток заряженных частиц лежит в базе работы всей электротехники. Познание его величины дает осознание о режиме работы той либо другой цепи, схемы. Если для спеца электрика, электронщика не составит особенного труда найти силу тока, то для новенького это возможно окажется неувязкой. В данной теме давайте с вами разглядим, какими конкретно методами можно выяснить, вычислить, отыскать электрический ток используя как конкретные измерения так и формулы.
Основными электрическими величинами являются напряжение, ток, сопротивление, мощность. Пожалуй главной формулой электрика является формула закона Ома. Она имеет вид I=U/R (ток равен напряжение деленное на сопротивление). Данную формулу приходится применять везде. Из нее можно вывести две другие: R=U/I и U=I*R. Зная любые две величины всегда можно вычислить третью. Напомню, что при использовании формул необходимо воспользоваться основными единицами измерения. Для тока это амперы, для напряжения это вольты и для сопротивления это омы.
Например, для вас необходимо стремительно найти силу тока, которую употребляем электрочайник. Напряжение нам понятно, это 220 вольт. Берем в руки мультиметр, электронный тестер, меряем сопротивление в омах. Дальше мы просто напряжение перемножаем на это сопротивление. В конечном итоге мы получаем разыскиваемую силу тока в амперах. Желаю уточнить, что данная форума работает только для цепей с активной нагрузкой (обыденные нагреватели, лампы накаливания, светодиоды и т.д.). Для реактивной нагрузки формула имеет другой вид, где уже применяется такие величины как индуктивность, емкость, частота.
Силу тока можно найти и по другой формуле, которая внутри себя содержит напряжение и мощность. Она имеет вид: I=P/U (сила тока равна электрическая мощность деленная на напряжение). Другими словами, 1 ампер равен 1 ватт деленный на 1 вольт. Две других формулы, выходящие из этой, имеют таковой вид: P=U*I и U=P/I. Если для вас известны любые две величины из тока, напряжения и мощности, всегда можно вычислить третью.
Кроме формул силу тока можно найти и практическим методом, через обыденное измерение тестером, мультиметром. Для новичков сообщаю, что силу тока необходимо определять в разрыв электрической цепи. Другими словами, например, у нас схема, устройство, с него выходит кабель с 2-мя проводами питания. Берем измеритель, выставляем на нем подходящий спектр измерения. Дальше, один щуп измерителя мы прикладываем к одному из проводов питания устройства, а другой щуп измерителя к одному из контактов самого электропитания. Ну, и оставшийся провод, идущий от устройства мы также подсоединяем ко второму контакту питания. После включения самого устройства на измерителе появится величина тока, которую он потребляет при собственной работе.
При измерении силы тока необходимо держать в голове, что имеет значение какой вид тока течет по цепи (переменный либо неизменный). Допустим, на большая часть электротехники подается переменное напряжение, поэтому и определять на входе ток необходимо переменного типа. Снутри устройств обычно стоят блоки питания, которые понижают сетевое напряжение до наименьших величин и делают его неизменным. Означает ту часть электрической цепи, что стоит после выпрямляющего диодного моста (делающая из переменного тока неизменный) уже необходимо определять как неизменный ток. Если вы попытаетесь измерить силу тока не собственного типа, то и показания вы получите неправильные.
Напряжение определяют по другому. Измерительные щупы уже прикладываются не в разрыв цепи, как это делается у тока, а параллельно контактам питания. И в данном случае тип напряжения имеет значение (переменное либо неизменное). Так что будьте внимательны, когда выставляете тип тока (напряжения) и их предел на тестере.
Как найти силу электрического тока в цепи?
Электрическая цепь представляет собой совокупа разных частей, соединенных спецефическим образом, через которые осуществляется протекание тока и осуществляется соответственная нужная работа. Для обеспечения нужного функционирования всех устройств, включенных в электрическую схему, нужно соблюдение ряда характеристик, а конкретно физических черт к которым относятся сила тока, напряжение и сопротивление всех частей цепи. Все эти величины связаны между собой и имеют определенную зависимость согласно закону Ома.
На практике часто появляется неувязка не только лишь как найти силу тока цепи в электрической цепи, но и другие характеристики если четкие входные характеристики имеются в недостающем объеме.
Методы определения характеристик электрической цепи
Существует два главных варианта как найти силу электрического тока в проводнике, также другие свойства – это косвенный метод вычислений и прямой способ измерения при помощи соответственных устройств.
Прямой метод определения силы электрического тока

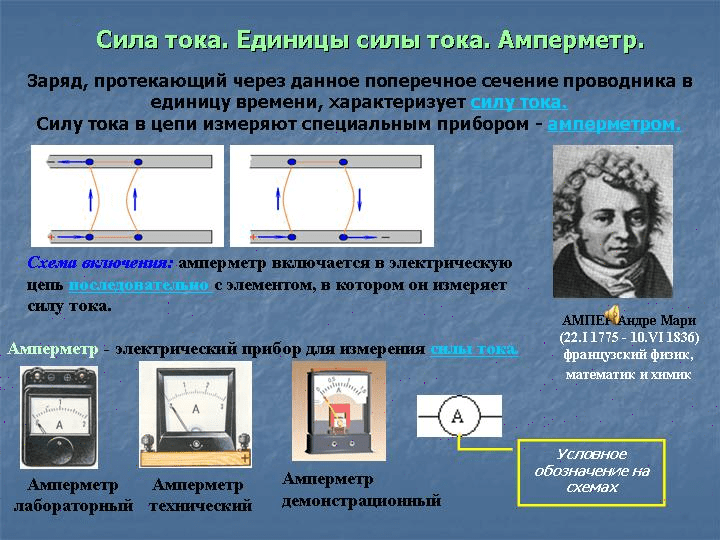

Данный вариант основан на использовании контрольно-измерительного устройства, которое именуется амперметр. Свое наименование данный устройство получил от ампера – единицы силы тока принятой в интернациональной системе СИ. В отличие от вольтметра, который позволяет найти разность потенциалов (напряжение), амперметр применяется достаточно изредка. В домашних и большинстве производственных критерий напряжение в сети понятно, а зная потребляемую мощность электрических устройств, не составляет особенного труда найти другие характеристики, связь которых будет показана ниже.

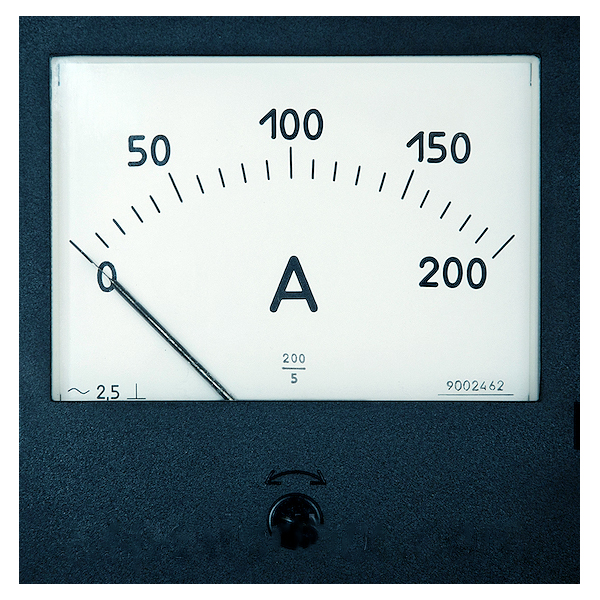

Амперметр.
Труднее ситуация, когда электрическая цепь имеет свои особенности, к примеру, проводка автомобиля, которая содержит в себе неограниченное количество разных устройств. Часто появляется вопрос как найти силу тока в электрической лампочке либо другом элементе бортовой системы, дабы это не отразилось на его неопасной эксплуатации.
Особенностью таких схем является неоднородность характеристик электрической цепи на отдельных участках. Вот тут и понадобится амперметр. Измерение силы тока в электрической лампочке автомобиля представляет собой ординарную операцию – довольно в месте ее установки последовательно включить амперметр и считать показания на шкале. Еще одним устройством каким определяют силу электрического тока является функциональный тестер (фото ниже).
Мультиметр.
С его помощью можно получить данные о напряжении либо сопротивлении на отдельных участках хоть какой цепи.
Косвенный способ определения силы электрического тока в проводнике

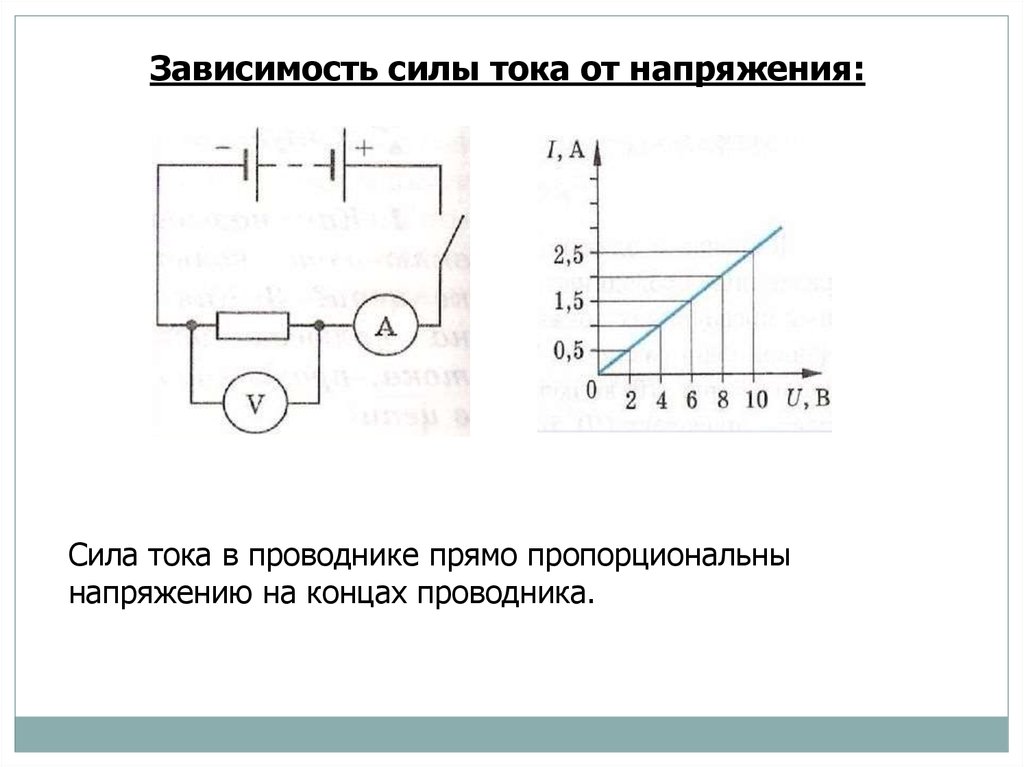

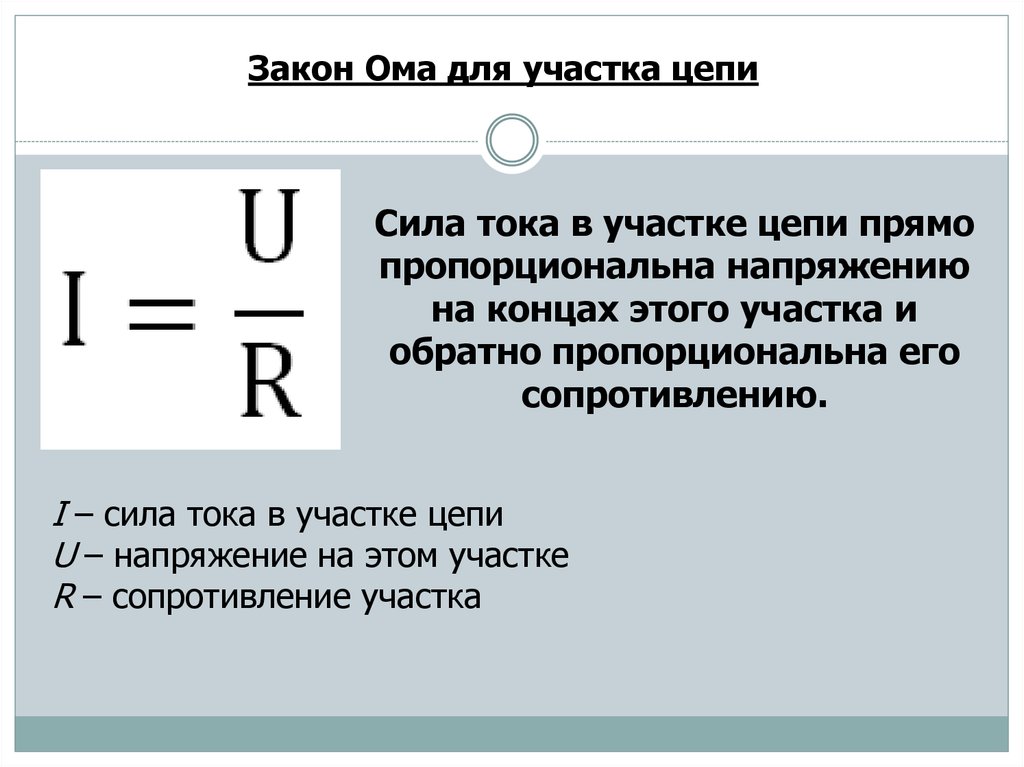

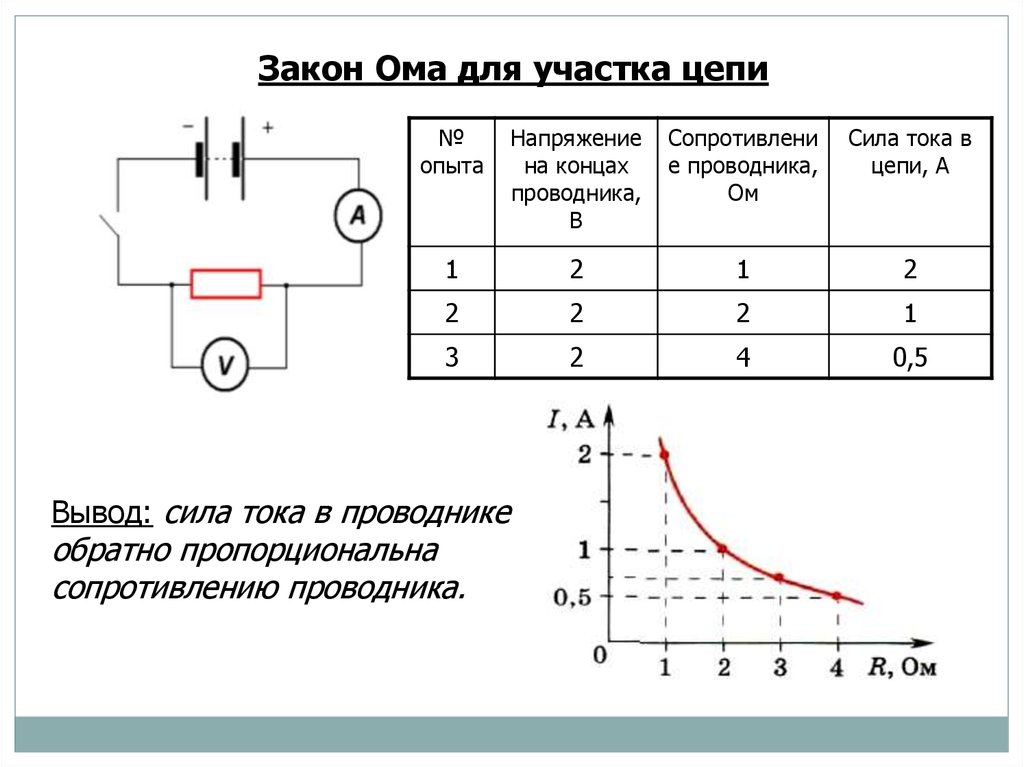

Данный метод определения силы тока основан на определении силы тока через измерение других характеристик электрической цепи. Для этого нужно пользоваться законом Ома, который обрисовывает зависимость главных характеристик относительно друг дружку. Данный закон устанавливает прямую зависимость силы тока (I) от разности потенциалов (U), также оборотную связь от сопротивления (R) проводника на определенном участке цепи, что отображается формулой I=U/R.
Таким макаром, если появляется такая неувязка, как определение силы электрического тока в проводнике при отсутствии амперметра, нужно пользоваться вольтметром и омметром. Обычно, данные устройства объединены в едином корпусе, но могут представлять и самостоятельные приборы. Измерив требуемые характеристики и подставив их в вышеприведенную формулу получаем разыскиваемую величину силы тока.
Стоит отметить что внедрение функционального тестера существенно упрощает нахождение всех характеристик электрической цепи. Единственное на что нужна направить внимание при определении силы тока в любом элементе электрической схемы при помощи тестера либо амперметра – это выбор правильного спектра измерений. При отсутствии подготовительных данных, измерения нужно начинать при выставлении наибольших величин и равномерно их уменьшать до отображения достоверных данных.
Связь главных характеристик электрической цепи
Как отмечалось выше электрическая цепь представляет собой совокупа частей и устройств выполняющие определенную работу при перемещении по ней заряженных частиц. Каждый элемент обладает собственном сопротивлением, что оказывает влияние на величину силы тока и напряжения на выходе.
Связь этих значений как раз-таки подчиняется закону Ома!
Но определение силы электрического тока в проводнике может быть и через потребляемую мощность устройства (Р). Формула расчета мощности смотрится следующим образом:. Для примера разглядим делему как найти силу тока в электрической лампочке, зная ее мощность. Начальные данные – сеть с напряжением 220 вольт, мощность лампы 100 Вт., поэтому, сила тока в электролампе будет равна 0,45А (100Вт/220В). Аналогично можно найти данный параметр для всех частей электрической цепи.
