Найти сечение провода по поперечнику

По идее, поперечник проводников должен соответствовать заявленным характеристикам. К примеру, если обозначено на маркировке, что кабель 3 x 2,5, означает сечение проводников должно быть конкретно 2,5 мм2. На самом деле выходит, что отличаться реальный размер может на 20-30%, а время от времени и больше. Чем это угрожает? Перегревом либо оплавлением изоляции со всеми вытекающими последствиями. Поэтому, перед покупкой, лучше выяснить размер провода, дабы найти его поперечное сечение. Как конкретно считать сечение провода по поперечнику и будем выяснять далее.

Как и чем измерить поперечник провода (проволоки)

Для измерения поперечника провода подойдет штангенциркуль либо микрометр любого типа (механический либо электронный). С электронными работать проще, но они есть не у всех. Определять нужно саму жилу без изоляции, поэтому за ранее ее отодвиньте либо снимите маленькой кусочек. Это можно делать, если торговец разрешит. Если нет — купите маленькой кусочек для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете поперечник, после этого можно найти реальное сечение провода по отысканным размерам.

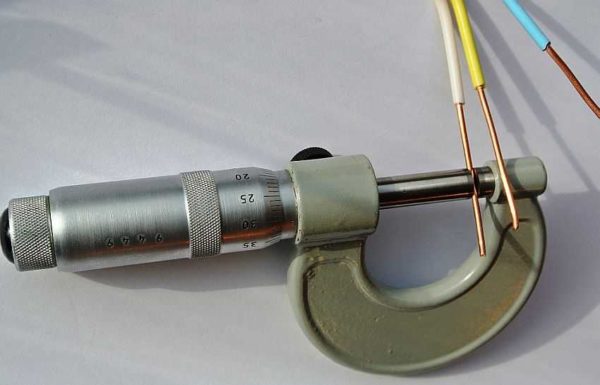

Измерения поперечника провода микрометром более четкие, чем механическим штангенциркулем

Какой измерительный устройство в этом случае лучше? Если гласить о механических моделях, то микрометр. У него точность измерений выше. Если гласить об электронных вариантов, то для наших целей они оба дают полностью достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать достаточно солидный кусочек проводника, так что без покупки тестового эталона сейчас навряд ли обойдетесь. Итак, снимаете изоляцию с кусочка провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете впритирку один к другому, без зазора. Все витки должны быть полными, другими словами «хвосты» провода должны торчать в одном направлении — ввысь либо вниз, к примеру.

Статья по теме: Обзор моделей межкомнатных дверей Мелинга

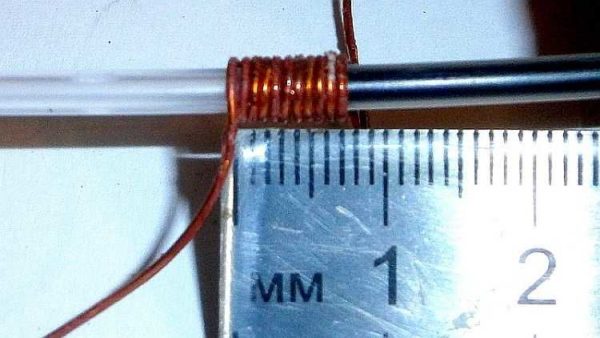

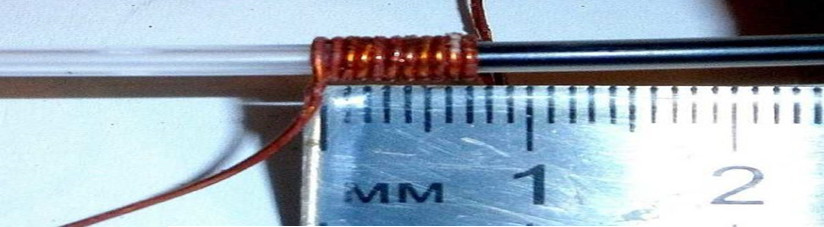

Определение поперечника провода с помощью линейки

Количество витков не принципиально — около 10. Можно больше либо меньше, просто на 10 разделять проще. Витки считаете, потом прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на рисунке). Измеряете длину участка, занятого проводом, позже его делите на количество витков. Получаете поперечник провода. Вот так все очень просто.

К примеру, посчитаем каковой размер проволоки, изображенной на рисунке выше. Количество витков в этом случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет поперечник данного провода. Дальше можно находить сечение этого проводника.

Ищем сечение провода по поперечнику: формула

Провода в кабеле имеют в поперечном сечении форму круга. Поэтому при расчетах пользуемся формулой площади круга. Ее можно отыскать используя радиус (половину измеренного поперечника) либо поперечник (смотрите формулу).

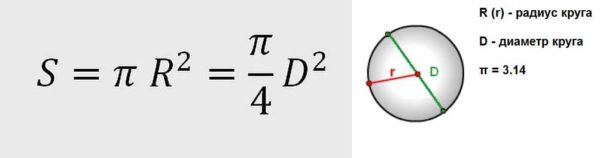

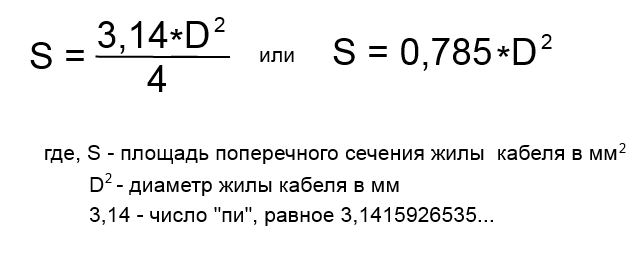

Определяем сечение провода по поперечнику: формула

К примеру, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте поначалу используем формулу с радиусом. Поначалу находим радиус: делим поперечник на два. 0,68 мм / 2 = 0,34 мм. Дальше эту цифру подставляем в формулу

S = π * R2 = 3,14 * 0,342 = 0,36 мм2

Считать нужно так: поначалу возводим в квадрат 0,34, позже умножаем приобретенное значение на 3,14. Получили сечение данного провода 0,36 квадратных мм. Это очень узкий провод, который в силовых сетях не применяется.

Давайте посчитаем сечение кабеля по поперечнику, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные толики из-за различного округления.

S = π/4 * D2 = 3.14/4 * 0,682 = 0,785 * 0,4624 = 0,36 мм2

В этом случае делим число 3,14 на четыре, позже возводим поперечник в квадрат, две приобретенные числа перемножаем. Получаем аналогичное значение, как и должно быть. Сейчас вы понимаете, как выяснить сечение кабеля по поперечнику. Какая из этих формул для вас удобнее, ту и используйте. Различия нет.

Статья по теме: Регулировка пластмассовых балконных дверей от А до Я

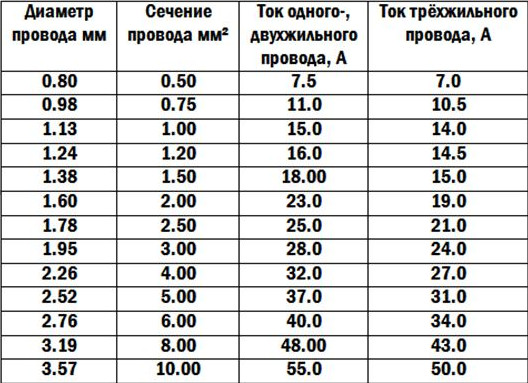

Таблица соответствия поперечников проводов и их площадь сечения

Проводить расчеты в магазине либо на рынке не всегда охото либо есть возможность. Дабы не растрачивать время на расчеты либо не ошибиться, можно пользоваться таблицей соответствия поперечников и сечений проводов, в какой есть более распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Как работать с этой таблицей? Обычно, на кабелях есть маркировка либо бирка, на которой указаны его характеристики. Там указывается маркировка кабеля, количество жил и их сечение. К примеру, ВВНГ 2х4. Нас заинтересовывают характеристики жилы а это числа, которые стоят после знака «х». В этом случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм2. Вот и будем инспектировать, соответствует ли эта информация реальности.

Дабы проверить, проводите измерение поперечника хоть каким из обрисованных способов, после сверяетесь с таблицей. В ней обозначено, что при таком сечении в четыре квадратных мм, размер провода должен быть 2,26 мм. Если измерения у вас такие же либо очень близкие (погрешность измерений существует, так как приборы несовершенные), все нормально, можно данный кабель брать.

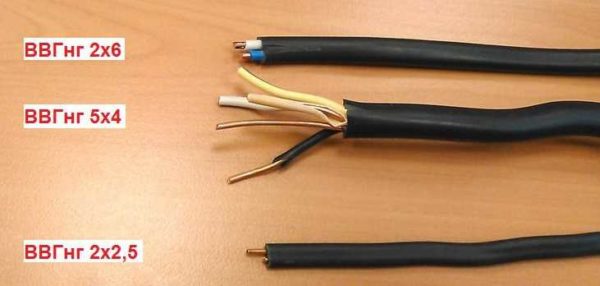

Заявленные размеры далековато не всегда соответствуют реальным

Но намного почаще фактический поперечник проводников существенно меньше заявленного. Тогда у вас два пути: находить провод другого производителя либо взять большего сечения. За него, естественно, придется переплатить, но 1-ый вариант востребует довольно огромного промежутка времени, ну и не факт, что для вас получится отыскать соответственный ГОСТу кабель.

Статья по теме: Шумоизоляция входной железной двери

2-ой вариант востребует больше средств, так как стоимость значительно находится в зависимости от заявленного сечения. Хотя, не факт — неплохой кабель, изготовленный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, нередко, и на изоляцию, при соблюдении технологии и эталонов — существенно больше. Поэтому производители и лукавят, понижая поперечник проводов — дабы понизить стоимость. Но такая экономия может обернуться неудачой. Так что непременно проводите измерения перед покупкой. Даже и испытанных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если не считая конфигурации поперечника к тому же с изоляцией трудности — отыскиваете кабель другого производителя. Вообщем, лучше отыскать продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В данном случае есть надежда на то, что кабель либо провод буде служить длительно и без заморочек. Сейчас это выполнить тяжело, но если вы разводите проводку в доме либо подключаете электричество от столба, качество очень принципиально. Поэтому, стоит, наверняка, выискать.

Как найти сечение многожильного провода

Время от времени проводники применяются многожильные — состоящие из огромного количества одинаковых тонких проволочек. Как посчитать сечение провода по поперечнику в данном случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, позже умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

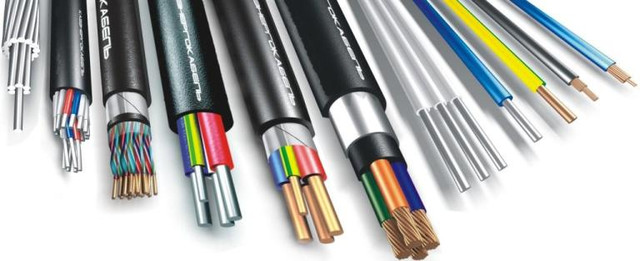

Как найти сечение кабеля по поперечнику, формула, таблица

Самое главное при монтаже проводки — это подобрать высококачественный кабель, ведь всегда с легкостью можно поменять розетку, либо выключатель, а поменять прогоревший кабель будет проблемно, не говоря уже о том, какие могут быть последствия от этого. Очень нередко сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет нерадивым производителям сберегать на самой дорогой составляющей — меди. Чтобы не стать жертвой обмана лучше перед покупкой кабеля измерить его сечение самому, как найти сечение кабеля по поперечнику 3-мя ординарными методами мы поведаем в этой статье.

Метод №1 — при помощи штангенциркуля либо микрометра

При помощи штангенциркуля либо микрометра замеряется поперечник зачищенной от изоляции токопроводящей жилы кабеля. Застыл лучше произвести на нескольких участках жилы, также на всех жилах кабеля, и записать меньшие характеристики. Если создавать замеры при помощи микрометра, то застыл необходимо создавать на ровненьком участке жилы, так характеристики будут более точными.

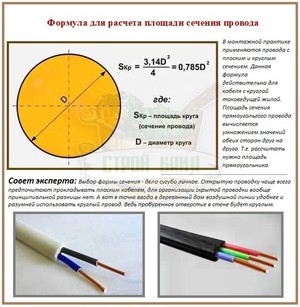

Как понятно из школьного курса арифметики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в итоге получим формулу по которой можно найти сечение кабеля по поперечнику:

По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, к примеру: при измерении поперечника токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², выходит это кабель сечением 4 квадрата.

Метод №2 — при помощи линейки

Что делать если под рукою нет ни штангенциркуля, либо, том более микрометра, как найти сечение кабеля по поперечнику без этих инструментов? На помощь придет старенькый и испытанный метод измерения при помощи линейки и карандаша.

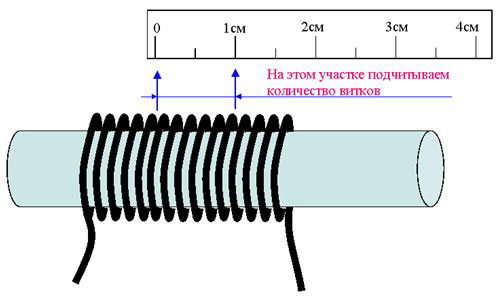

Принцип измерения при помощи данного метода состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Малое количество витков должно быть 15-20, но здесь тоже необходимо исходить из толщины проводника, если он очень узкий то лучше намотать витков побольше.

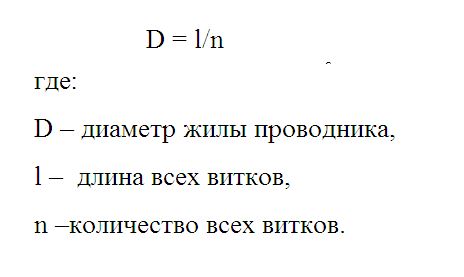

Чтобы уменьшить погрешность измерения, витки необходимо наматывать как можно плотнее. Дальше при помощи линейки измеряем длину намотанного провода и разделяем на количество витков, получаем поперечник жилы, все очень просто.

При помощи известной уже нам формулы определяем сечение кабеля по поперечнику. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили итог 19,6 мм, делим это число на количество витков 20, и получаем поперечник 0,98 мм. При помощи формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.

Недочет данного метода определения сечение кабеля по поперечнику в том, что с его помощью будет проблемно намотать провод с огромным сечением, а вот для малых сечений этот способ напротив даст более четкий итог. К тому же необходимо будет наверное приобрести для проверки кусочек провода, ведь никакой торговец не дозволит проводить у себя такие опыты.

Метод №3 — при помощи таблицы

Самый обычный метод найти сечение кабеля по поперечнику, но все же будет нужно измерительный инструмент штангенциркуль, либо микрометр. Измеряем толщину поперечника жилы, и при помощи таблицы определяем сечение.

В заключении необходимо сказать, что принципиально также уделять свое внимание на состав токопроводящей жилы, в большинстве случаев подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у испытанного торговца. Наш магазин реализует только доброкачественную, сертифицированную продукцию испытанных российских производителей. Если желаете задать вопрос связанный с вопросом выбора кабельной продукции, то Вы всегда сможете проконсультироваться с нашими консультантами, довольно всего только связаться с нами через форму оборотной связи, или заказать оборотный звонок .

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Определение сечения провода по поперечнику

Молвят, что ремонт в доме сродни пожару. И в некий степени это вправду так. Ведь даже если начать делать только маленькую косметику, одна работа начинает тянуть за собой другую, а так и до полного ремонта неподалеку.

И, конечно, изредка ремонт проходит без замены проводки. Ведь кое-где нужно поставить дополнительную розетку, а кое-где и сам провод уже идёт в негодность (в особенности это касается дюралевых изделий). И именно тогда приходится мыслить, какую толщину провода избрать, дабы и в монтаже он был не очень сложен, и не переплатить за излишние, ненадобные квадратные см, но, в то же время, и дабы хватило на все электроприборы, которых с каждым годом становится в квартирах все в большей и большей степени.

Естественно, вопрос черт провода не только лишь очень важен, но и сложен. Он просит сурового подхода, расчетов и бдительности.

На данный момент попытаемся осознать, как верно найти сечение провода по поперечнику, мощности, силе тока, также как приобрести правильную толщину (измеряется в мм 2 ). Ведь время от времени и маркировка может не совпадать с реальным поперечником.

Маркировка кабеля

Для начала имеет смысл разобраться с сечением токопроводящих изделий, которая указана на маркировке, на наружной стороне. Например, провод маркирован как АВВГ 3х2,5. Из этого обозначения можно выяснить, что это дюралевый проводник с изоляцией жил из ПВХ, с общей изоляцией из такого же материала, без брони, т говоря на языке электриков, «голый». Но эта информация, которую можно выяснить из буквенного обозначения, хотя и принципиальна, но не так, как числовая маркировка. А по цифрам можно выяснить, что кабель трехжильный, а площадь поперечного сечения проводника, другими словами жилы, равна 2,5 мм.

Но нередко бывает, что маркировка не совершенно точна, погрешность может составить до 40 %, а это величина большая (например, написано КГ 3х16, а в реальности менее 12 мм 2 ). Ну а последствия таковой некорректности, естественно — прогоревшие кабеля (отлично, если не спаленная квартира), а может быть, и испорченная домашняя техника.

Но, о методах, с помощью которых можно выполнить измерение сечения кабеля при покупке чуток ниже, а на данный момент стоит разглядеть материалы, из которых делаются провода. Нужно держать в голове что для одной и той же нагрузки сечение дюралевого кабеля нужна большее, ежели медного. К тому же медь дает наименьшие утраты электропроводности, также намного долговечнее. Естественно, и цена медных проводов выше, но это компенсируется при эксплуатации, а поэтому, такие кабеля лучше.

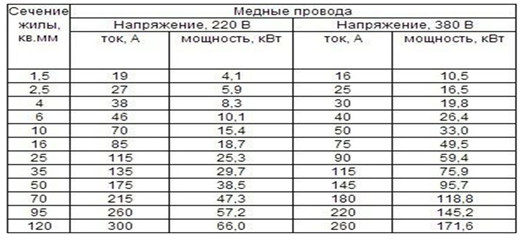

Таблица сечений медных кабелей

Расчет сечения провода по поперечнику

1-ое, что нужно выполнить перед тем, как идти в магазин за проводом — это вычислить нужное сечение кабеля для того либо другого помещения. Для этого необходимо осознать, какие приборы будут «нагружать» помещение. Суммировав мощности всех бытовых устройств, взять общую, и уже по ней, согласно таблице, избрать нужные свойства кабеля.

Аналогичным образом ведутся расчеты и по силе тока. Главное в данном деле ничего не упустить. Хорошим будет кабель, толщина которого на 15–20 % больше требуемой по нагрузке. Тогда, по мере надобности, можно подключить еще какие-то приборы, которые могут с течением времени показаться в помещении.

Все таблицы для выбора сечения провода по мощности либо силе тока приведены в этой статье. Но как найти сечение кабеля, не смотря на маркировку, ведь она может не соответствовать реальности? Рассчитать площадь сечения провода нетрудно.

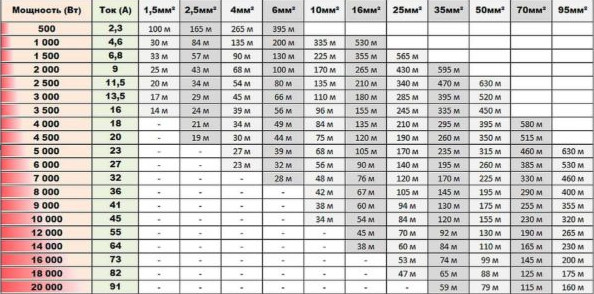

Расчёт сечения с учётом длины провода

Как посчитать сечение при покупке

При приобретении кабеля нужно убедиться, что его сечение соответствует заявленной маркировке. Для этого можно приобрести пробный эталон. Обычно малая длина в продаже составляет 0,5 метра — этой длины полностью будет довольно.

Для замера найдите и возьмите с собой с собой штангенциркуль (механический либо электронный, что лучше) либо микрометр. Электронные приборы, конечно, поточнее, но они не у каждого имеются, а вот механический найдется фактически у каждого.

Но даже если его нет, может выручить обычная отвертка и линейка. На данный момент попробуем разобраться, как вычислить характеристики сечения по рассчитанному радиусу.

Замеры микрометром либо штангенциркулем

Для того, дабы рассчитать площадь сечения проводника, для начала нужно зачистить одну из жил провода, поперечник которого нам нужна. Достаточная длина для замера схожим методом — 1 см. Дальше, с помощью штангенциркуля либо микрометра замеряется толщина жилы — это, как можно додуматься, и будет поперечник кабеля. Но для расчета соотношения сечения к поперечнику по формуле нужна такая величина, как радиус, а поэтому делим приобретенное значение на 2. После такового перевода поперечник больше не применяется, все считают с данными радиуса.

После сделанных замеров применяется формула, по которой и рассчитывается поперечное сечение кабеля, другими словами площадь сечения кабеля — S = π*r2, где π — неизменная величина, равная 3,14.

Таким макаром, если поперечник жилы составил 3,6 мм, тогда расчеты будут следующими:

3,6:2 = 1,8; после 3,14 х (1,8х1,8) = 3,14 х 3,24 = 10,17. Отсюда следует, что площадь сечения определяемого кабеля, поперечник жилы которого составила 3,6 мм. равна 10,17 кв. мм.

Аналогичным образом можно высчитать толщину многопроволочного гибкого токопроводящего изделия, но при схожих расчетах необходимо замерить поперечник одной проволоки из жилы, после помножить получившуюся цифру на количество проволок, которые составляют жилу, а позже уже рассчитать толщину кабеля по вышеуказанной формуле.

Как становится понятно, вычислить толщину проводника по поперечнику не так и трудно, при этом, еще на стадии проекта можно перевести сечение в поперечник, тогда не надо будет высчитывать данные, стоя у прилавка, в чем и плюс данного деяния.

Замеры кабеля линейкой

Вычисление поперечника с помощью линейки и отвёртки

При отсутствии высокоточных приспособлений для замера толщины провода, можно пользоваться обыкновенной линейкой и отверткой. Для замера пригодится зачистить более 10 см жилы (чем больше будет зачищено, тем поточнее можно вычислить поперечник).

После снятия изоляции нагая жила наматывается на отвертку таким макаром, дабы между витками не было зазоров, а получившаяся на жале отвертки спираль замеряется с помощью линейки. Для удобства лучше брать целое число в миллиметрах. Для примера, от исходного края провода до края 10 витка вышло 23 мм. Тогда нужно 23 мм поделить на количество витков, что будет равно 23:10 = 2.3 мм. Это и будет нужное значение для того, дабы вычислить толщину жилы кабеля. Ну а далее опять по той же формуле — 2.3:2 = 1.15х1.15 = 1.3225х3.14 = 4.15. Вот и перевели поперечник в сечение проводника.

Аналогично выполняются расчеты и по гибким многопроволочным проводам.

Определение сечения провода по таблицам

Как найти поперечное характеристики кабеля, если не охото около прилавка создавать расчеты? Для схожих случаев есть таблица для определения сечения и поперечника провода, которая также представлена в данной статье. Но при всем этом нужно быть готовым к тому, что подходящего поперечника жилы в них не окажется. В таком случае лучше принять за нужное наиблежайшее наименьшее значение. По последней мере, в таком случае появляется маленькой припас по мощности.

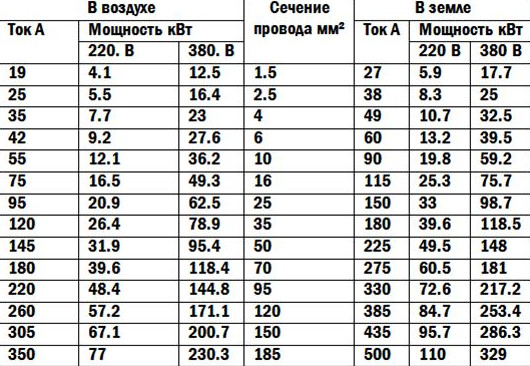

Таблица сечений и поперечников

Также, еще на стадии проектирования электромонтажа, нужно определение с помощью таблиц сечения кабеля, которое будет необходимо. Нужно осознавать, что на этот параметр провода оказывает влияние много причин.

Конечно, приемущественно нужно учитывать потребляемую мощность либо потребляемый ток всех бытовых электроприборов. Но, не считая этого, учитывается и длина кабеля, другими словами расстояние от распределительного щита до устройства либо до распределительной коробки, от которой могут пойти кабеля наименьшего поперечника. Также на толщину провода оказывает влияние и окружающая температура. Если проводка устанавливается в помещении с завышенной температурой, то смело можно добавлять 15–20%.

Снова же, если установка проводки ведется внешним методом, может быть использование кабеля наименьшего поперечника, так как окружающий воздух будет лучше охлаждать жилы провода.

Материал производства провода

Как понятно, медный и дюралевый провода имеют различное сопротивление, равно как и разный срок службы, из чего можно прийти к выводу, что и расчеты по мощности либо току их сечения нужна создавать раздельно.

Медный провод, как уже упоминалось, нужна наименьшей толщины, чем дюралевый, при одинаковой нагрузке на кабель, и вот почему. Удельное сопротивление у алюминия выше, чем у меди, а поэтому токовые утраты больше. Как раз из-за этого и идет нагрев кабеля, так как бытовые электроприборы не разбирают, средством какого материала на них поступило напряжение. Они берут конкретно столько, сколько им нужно.

А вот медь, которая имеет сопротивление, равное 0,017 Ом*кВ мм/м. потребляет на нагрев наименьшее количество электроэнергии, чем алюминий с его удельным сопротивлением в 0.028 Ом*кв. мм/м. В итоге нагрев меди наименьший, провод нужен тоньше, а коэффициент полезного деяния медного кабеля выше.

Конкретно по этому, невзирая на высшую цена по сопоставлению с алюминием, медные провода более нужны на рынке электротехники.

Разница между сечениями проводов на 220 и 380 вольт

Особенности сечения провода на 380 вольт

Выбирая сечение либо поперечник провода, который будет работать с напряжением в 380 вольт, нужно учесть, что фаза по такому кабелю подается не по одной, а по трем жилам. А поэтому и нагрузка будет распределена по всем трем. Как выяснить сечение провода с 3-мя жилами? Да до боли просто. Необходимо также найти поперечник одной из жил, после, зная как отыскать сечение двужильного провода, произвести перевод в этот параметр.

А после чего полученную цифру можно смело множить на три. Или вначале разделять критическую нагрузку на то же.

Вообщем, подобные кабеля применяются в главном в индустрии, так как в обыкновенной жилой квартире нет оборудования, которое работает на схожем напряжении, а поэтому очень глубоко рассматривать этого вопрос не стоит.

Заместо послесловия

Сейчас вопрос определения сечение провода по поперечнику не кажется таким уж сложным.

Выбирая нужный поперечник кабеля для монтажа проводки в квартире не стоит очень надежды на добросовестность производителя, в любом случае большая их часть хлопочет не о нашей безопасности, а о собственном финансовом благополучии. Многие из них наращивают толщину изоляции, понижая при всем этом реальные характеристики. В конечном итоге продукт смотрится снаружи так, как и должен, но мощность, на которую должен быть рассчитан, уже не выдерживает. А поэтому имеет смысл всегда пересчитывать толщину вышеперечисленным методом, даже если это изделие испытанного производителя.

Как говорится, доверяй, но инспектируй. Ведь не производителю воспользоваться смонтированной проводкой, и не ему переделывать ее в случае прогорания. А поэтому, каждый сам должен хлопотать о собственном удобстве и комфорте проживания.
