В один прекрасный момент, мне на работе выдали экзотичное задание. Необходимо было взять горку печатных плат и найти номиналы резисторов на них. Задачка не непростая, но муторная. Начальник торжественно вручил мне кучу плат и древнейшую книгу с табличкой определения номиналов по цветовому коду…
На 3-ем резисторе появилось подозрение, что 1-ый резистор я проверил некорректно, на 5-ом я вообщем запутался и решил находить новые пути решения препядствия. В итоге откопал новейшую цветную табличку, но она не очень сильно посодействовала. Программы из инета не подошли. Одна программка отчаянно лгала и демонстрировала полный абсурд, 2-ая прога была накрученная, но больше подходила для определения номиналов маленького кол-ва резисторов, т.к. приходилось повсевременно вызывать списки с цветами и т.д.
Далее у меня появилась мысль о собственной программке: сказано — изготовлено! Берем Delphi 7, и думаем как подогнать прогу к моей задачке.
Resistor
Способности для реализации задуманы такие:
1. Никаких излишних щелканий мышкой — нужна скорость.
2. Представление результата в комфортной форме.
3. Возможность указания номеров резисторов и формирование перечня для комфортного представления.
4. Хоть какая-то функциональность программы:
- Изменение и сохранение цветов (щелчок правой кнопкой мыши на «Серебряный», «Золотой»…);
- Изменение кол-ва полос (в моем случае было только 4 полосы);
- Автоматическое сохранение и восстановление характеристик.
Дальше потребовалось 1,5-2 часа работы. Так родилась программка для определения номиналов =)
Сходу оговорюсь, что в инете есть программы с куда большенными функциями. Но данная программка представлена с исходниками, которые посодействуют начинающим программерам в среде DELPHI.
В программке реализовано:
- Создание собственных функций;
- Чтение и запись опций (IniFile);
Использование «FindComponent» — для воззвания к куче однотипных объектов через индекс, что позволяет существенно уменьшить начальный код программы.
Лицензия
Программка Resistor распространяется совсем безвозмездно и не просит регистрации. Создатель программы «Resistor» не несёт какой-нибудь ответственности за работу программы и за последствия применения данной программы. Создатель программы «Resistor» разрешает:
- взламывать;
- декомпилировать;
- перекомпилировать;
- и почти все другое…
Установка
Программка Resistor не нуждается в установке. Программка поставляется в виде 2-ух файлов:
- Resistor.exe — это, фактически, сама программка.
- adjustment.ini — файл, нужный для работы программы и который должен находиться в одной папке с файлом Resistor.exe.
Программка Resistor не делает никаких записей в реестре либо системных папках. Для установки либо удаления программы необходимо просто скопировать либо удалить папку с программкой.
Внедрение программы
Программка рассчитана на работу в среде Windows XP, в других версиях win не проверялась, но по идее должна работать как минимум в Windows 98, Windows 2000, NT, XP, Windows 7, Windows 8.
Resistor — номиналы резисторов по их цветокоду
Скачать программку
653.0 KiB
3379 Downloads
Детали
Resistor — вычисление номинала по цветокоду
| Категория: | Resistor |
| Дата: | 27.10.2013 |
Программка написана в феврале 2009г, мало подправлена в июне 2010г.
Различное о программке и маркировке резисторов
Неизменные резисторы ввезенного производства обычно маркируют цветовым кодом. Маркировку наносят на цилиндрическую поверхность резистора в виде точек либо радиальных полос (поясков). Она обозначает номинальное сопротивление резистора и допускаемое отклонение его сопротивления от номинального значения. Номинальное сопротивление выражено в омах 2-мя либо 3-мя цифрами (в случае 3-х цифр последняя не равна нулю) и множителем 10n, где n — хоть какое целое число от -2 до +9.
Для резисторов с номинальным сопротивлением, выражаемым 2-мя цифрами и множителем, цветовая маркировка состоит из 4 символов либо 3-х при допуске +20 % (таковой допуск маркировкой не наносят).
Маркировочные знаки смещены к одному из торцов резистора. Первым считают символ, нанесенный вблизи с торцом. Если длина резистора не позволяет двинуть маркировку к одному из торцов, последний символ делают в 1,5 раза крупнее других. Маркировочные знаки располагают на резисторе слева вправо в следующем порядке: 1-ый символ — 1-ая цифра; 2-ой символ — 2-ая; 3-ий — множитель. Это — номинальное сопротивление. 4-ый символ — допускаемое отклонение сопротивления.
Для резисторов с номинальным сопротивлением, выраженным 3-мя цифрами и множителем, цветовая маркировка состоит из 5 символов: 1-ые три знака — три числа номинала: 4-ый символ — множитель, 5-ый — допустимое отклонение сопротивления.
Цвета маркировочных символов и надлежащие им числа номинала н допуска указаны в таблице:
Резистор
Обозначение
резистора
на схемах
Резисторы — это пассивные электронные приборы, которые оказывают сопротивление электрическому току. Резисторы применяют для регулирования тока в электрических цепях. Основной чертой резисторов является сопротивление, которое определяют в омах. Номиналы резисторов с огромным сопротивлением определяют в килоомах (кОм) и мегаомах (МОм).
1 МОм = 1000 кОм
Обозначение
резистора на схемах
в южноамериканском
эталоне ANSI
На схемах вблизи с резистором указывают его номинал. Сопротивление меньше килоома пишут без единиц измерения. Сопротивление от 1 килоома до 1 мегаома записывают с буковкой "К". Сопротивления от 1 мегаома записывают добавляя буковку "М".
Буквенно-цифровой код
Сопротивление резистора указывают на его корпусе или при помощи буквенно-цифрового кода, или с внедрением цветовой шифровки. Сопротивление меньше килоома пишут без единиц измерения либо добавляют впереди буковку "К". Сопротивление от 1 килоома до 1 мегаома записывают с буковкой "К". Сопротивления от 1 мегаома записывают добавляя буковку "М".
3,5К — 3,5 килоома
4K7 — 4,7 килоома
Цветовая маркировка резисторов

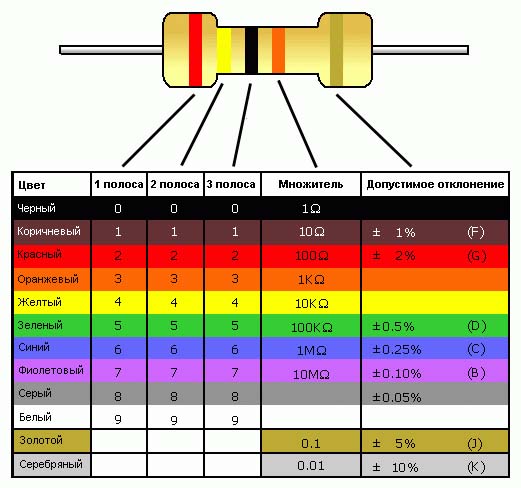

Для маркировки компактных резисторов применяют цветовой код, состоящий из цветных полосок. Есть маркировки резисторов с внедрением 4-х полос и 5-ти полос. Каждому цвету соответствует определенное число.
Цветовая маркировка располагается со сдвигом к одной из сторон резистора и декодируется слева вправо. Если корпус резистора очень мал и цветовую маркировку не выходит двинуть, то первую полосу отрисовывают обширнее, чем другие.

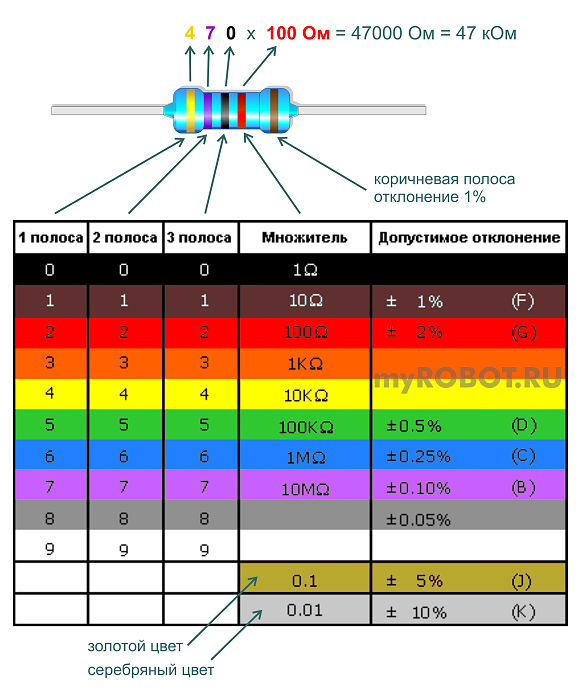

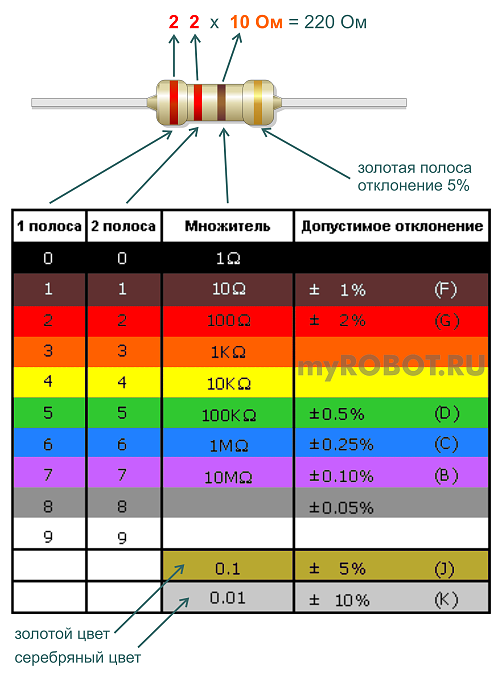

Цветовая маркировка резисторов — 4 полосы
Цветовая маркировка резисторов — 5 полос

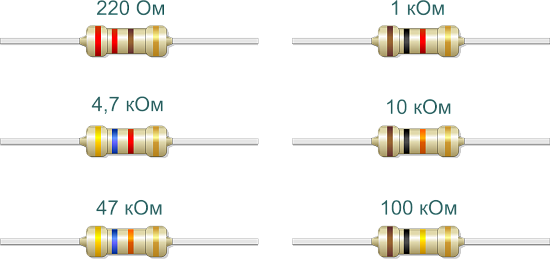

Пользующиеся популярностью номиналы резисторов
Более пользующимися популярностью в любительской практике, направленной на цифровую электронику, являются номиналы: 220 Ом, 1 кОм, 4.7 кОм, 10 кОм, 47 кОм, 100 кОм. Конкретно таковой набор резисторов нередко встречается в разных радиоэлектронных наборах и конструкторах.
Онлайн-калькулятор цветовой маркировки резисторов
Для резвого определения номинала резистора по 4-м цветовым полосам можно пользоваться онлайн-калькулятором цветной маркировки резисторов.
Мощность резисторов
При прохождении электрического тока через резистор выделяется тепло, которое рассеивается с его поверхности. Если на схеме не указывается мощность резистора, то это означает, что тепло, которое рассеивает резистор, пренебрежительно не много. В данном случае подойдет хоть какой маломощный резистор. В любительских конструкциях в большинстве случаев применяются резисторы мощностью 0,25 Вт.
Всегда можно поставить резистор большей мощности, чем обозначено на схеме, но никак не наименьшей. Резисторы большей мощности имеют больший размер.
Параллельное и последовательное соединение резисторов
При последовательном соединении резисторов их сопротивление складывается.

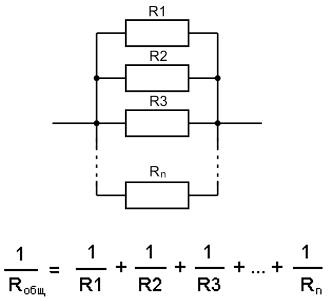

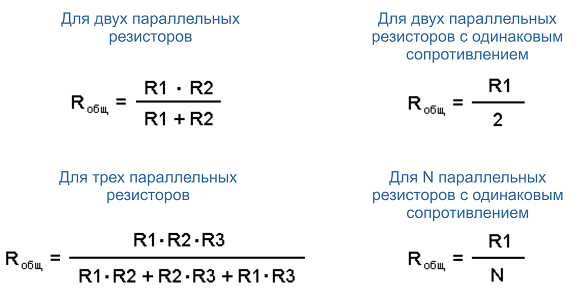

При параллельном соединении резисторов общее сопротивление просто высчитать по приводимым формулам.
При параллельном соединение маленького количества резисторов либо резисторов с одинаковым сопротивлением на практике пользуются более ординарными формулами.
Переменные и подстроечные резисторы
Обозначение
переменного и подстроечного
резисторов на схемах
Подстроечный
резистор
Резисторы могут иметь не только лишь неизменное сопротивление, но и переменное сопротивление, которое можно плавненько поменять в данных границах.
Переменные резисторы применяют в случаях, когда нужно поменять сопротивление в процессе работы устройства, к примеру, регулировать уровень громкости. Их нередко именуют регулировочными резисторами.
Подстроечные резисторы используются для опции работы электронной схемы, когда в процессе работы устройства их сопротивление не изменяется. Их применяют, к примеру, для калибровки датчиков.
Маркировка резисторов: цветовая, кодовая
Цветовая маркировка резисторов в большинстве случаев представляет собой набор цветных колец на корпусе резистора, при этом каждому маркировочному цвету соответствует определенный цифровой код.
Кодированное обозначение номинального сопротивления, допуска и примеры обозначения
Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх либо четырёх символов, включающих две числа и буковку либо три числа и буковку. Буковка кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отличия состоит из буковкы латинского алфавита (табл. 1).
| 1 | K(E) | ±0,1 | В(Ж) | 3,9 Ом±5% | 3R9J |
| ±0,25 | С(У) | 215 Ом±2% | 215RG | ||
| 10 3 | К(К) | ±0,5 | D(Д) | 1 кОм±5% | 1KOJ |
| ±1 | F(P) | 12,4 кОМ±1% | 12К4F | ||
| 10 6 | М(М) | ±2 | G(Л) | 10 кОм±5% | 10KJ |
| ±5 | J(И) | 100 кОм±5 | М10J | ||
| 10 9 | G(Г) | ±10 | К(С) | 2,2 МОм±10% | 2М2К |
| ±20 | М(В) | 6,8 ГОм±20% | 6G8M | ||
| 10 12 | T(T) | ±30 | N(Ф) | 1 ТОм±20% | 1ТОМ |
Примечание: В скобках обозначено старенькое обозначение.
Цветовая маркировка наносится в виде четырёх либо 5 цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами 1-ое и 2-ое кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который нужно помножить номинальную величину сопротивления, а 4-ое кольцо определяет величину допуска в процентах.
Цветовая маркировка номинального сопротивления и допуска российских резисторов.
Рис. 1 Маркировка резисторов российского производства .
| Серебристый | 10 -2 | ±10 | ||||
| Золотистый | 10 -1 | ±5 | ||||
| Черный | 1 | |||||
| Карий | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 10 2 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 10 3 | 15 | |
| Желтоватый | 4 | 4 | 4 | 10 4 | 25 | |
| Зеленоватый | 5 | 5 | 5 | 10 5 | 0,5 | |
| Голубой | 6 | 6 | 6 | 10 6 | ±0,25 | 10 |
| Фиолетовый | 7 | 7 | 7 | 10 7 | ±0,1 | 5 |
| Сероватый | 8 | 8 | 8 | 10 8 | ±0,05 | |
| Белоснежный | 9 | 9 | 9 | 10 9 | 1 |
Цветовая маркировка резисторов конторы "PHILIPS"
Маркировка осуществляется 4,5 либо 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и обоюдное размещение полос.
Рис. 2
Маркировка резисторов компании "PHILIPS"
| Серебристый | 10 -2 | ±10 | ||||
| Золотистый | 10 -1 | ±5 | ||||
| Черный | 1 | |||||
| Карий | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 10 2 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 10 3 | 15 | |
| Желтоватый | 4 | 4 | 4 | 10 4 | 25 | |
| Зеленоватый | 5 | 5 | 5 | 10 5 | 0,5 | |
| Голубой | 6 | 6 | 6 | 10 6 | ±0,25 | |
| Фиолетовый | 7 | 7 | 7 | 10 7 | ±0,1 | |
| Сероватый | 8 | 8 | 8 | 10 8 | ||
| Белоснежный | 9 | 9 | 9 |
Необычная цветовая маркировка резисторов
Кроме стандартной цветовой маркировки многие конторы используют неординарную (внутрифирменную) маркировку. Необычная маркировка применяется для отличия, к примеру, резисторов,сделанных по эталонам MIL,от эталонов промышленного и бытового предназначения, показывает на огнестойкость и т.д.
Рис. 4
Цветовая маркировка резисторов — необычная .
Кодовая маркировка российских резисторов
В согласовании с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС 1-ые 3 либо 4 знака несут информацию о номинале резистора, определяемом по базисному значению из рядов ЕЗ. Е192, и множителе. Последний знак несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC фактически совпадают с еще одним эталоном BS1852 (British Standart).
Рис. 5
Кодовая маркировка.
Кроме строчки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.
Рис. 6
Дополнительная информация о типе резистора.
Перемычки и резисторы с "нулевым" сопротивлением
Многие компании выпускают в качестве плавких вставок либо перемычек особые провода Jumper Wire с нормированными сопротивлением и поперечником (0,6 мм, 0,8 мм) и резисторы с "нулевым" сопротивлением. Резисторы производятся в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) либо в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в спектре единиц либо 10-ов миллиом (~ 0,005. 0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом в центре, в корпусах для поверхностного монтажа (0603, 0805, 1206. ) маркировка обычно отсутствует или наносится код "000" (может быть "0").
Рис. 7
Перемычки и резисторы с нулевым сопротивлением.
Маркировка резисторов прецинзионных высокостабильных конторы "PANASONIC"
Рис. 8
Кодовая маркировка резисторов конторы "PANASONIC"
Маркировка резисторов компании "PHILIPS"
Компания "PHILIPS"кодирует номинал резисторов в согласовании с принятыми эталонами, т.е 1-ые две либо три числа указывают номиналв Ом, а последняя — количество нулей (множитель). Зависимо от точности резистора номинал кодируется в виде 3 либо 4 знаков. Отличия от стандартной шифровки могут заключаться в трактовке цифр 7,8 и 9 в последнем знаке.
Буковка R играет роль десятичной запятой либо, она стоит в конце, показывает на спектр. Единичный знак "0" показывает на резистор с нулевым сопротивлением (Zero-Ohm).
| 1 | 100. 976 Ом |
| 2 | 1. 9,76 кОм |
| 3 | 10. 97,6 кОм |
| 4 | 100. 976 кОм |
| 5 | 1. 9,76 МОм |
| 6 | 10. 68 МОм |
| 7 | 0,1. 0,976 Ом |
| 8 | 1. 9,76 Ом |
| 9 | 10. 97,6 Ом |
| 0 Ом | |
| R | 1. 91 Ом |
Рис. 9
Маркировка резисторов компании "PHILIPS"
Таким макаром, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего только 0,1 Ом.
Маркировка резисторов конторы "BOURNS"
Рис. 10
А.Маркировка 3 цифрами
1-ые две числа указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.
Рис. 11
В.Маркировка резисторов 4 цифрами
1-ые три числа указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буковка R играет роль десятичной запятой.
Рис. 12 С.Цветовая маркировка резисторов 3 знаками
1-ые два знака — числа, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний знак — буковка, указывающая значение множителя: S=10 -2 ; R=10 -1 ; А=1; В= 10; С=10 2 ; D=10 3 ; Е=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.
| 01 | 100 | 25 | 178 | 49 | 316 | 73 | 562 |
| 02 | 102 | 26 | 182 | 50 | 324 | 74 | 576 |
| 03 | 105 | 27 | 187 | 51 | 332 | 75 | 590 |
| 04 | 107 | 28 | 191 | 52 | 340 | 76 | 604 |
| 05 | 110 | 29 | 196 | 53 | 348 | 77 | 619 |
| 06 | 113 | 30 | 200 | 54 | 357 | 78 | 634 |
| 07 | 115 | 31 | 205 | 55 | 365 | 79 | 649 |
| 08 | 118 | 32 | 210 | 56 | 374 | 80 | 665 |
| 09 | 121 | 33 | 215 | 57 | 383 | 81 | 681 |
| 10 | 124 | 34 | 221 | 58 | 392 | 82 | 698 |
| 11 | 127 | 35 | 226 | 59 | 402 | 83 | 715 |
| 12 | 130 | 36 | 232 | 60 | 412 | 84 | 732 |
| 13 | 133 | 37 | 237 | 61 | 422 | 85 | 750 |
| 14 | 137 | 38 | 243 | 62 | 432 | 86 | 768 |
| 15 | 140 | 39 | 249 | 63 | 442 | 87 | 787 |
| 16 | 143 | 40 | 255 | 64 | 453 | 88 | 806 |
| 17 | 147 | 41 | 261 | 65 | 464 | 89 | 825 |
| 18 | 150 | 42 | 267 | 66 | 475 | 90 | 845 |
| 19 | 154 | 43 | 274 | 67 | 487 | 91 | 866 |
| 20 | 158 | 44 | 280 | 68 | 499 | 92 | 887 |
| 21 | 162 | 45 | 287 | 69 | 511 | 93 | 909 |
| 22 | 165 | 46 | 294 | 70 | 523 | 94 | 931 |
| 23 | 169 | 47 | 301 | 71 | 536 | 95 | 953 |
| 24 | 174 | 48 | 309 | 72 | 549 | 96 | 976 |
Примечание: Маркировки А и В — стандартные, маркировка С — внутрифирменная.
