Онлайн калькулятор цветовой маркировки резисторов

Некоторые зарубежные производители (хоть это и уникальность) используют свою, неординарную цветовую маркировку резисторов . В данном случае придется глядеть правила цветовой маркировки у определенной конторы.

Способности декодера:

Расчет цвет полосок »»»» номинал резистора

Если по цветовой маркировке нужно выяснить сопротивление резистора, нужно выполнить следующие деяния: указать количество цветных полос, потом избрать цвет каждой из них (под каждой полосой на изображении резистора размещено выпадающее меню). Под изображением резистора итог будет выведен в виде X*10 Y Ом (числа размещаются любая под собственной полосой), а в поле результата (слева от кнопки "Реверс") уже в обыкновенном виде (Ом, кОм, МОм).

Расчет номинал резистора »»»» цветовой код

Если нужно выяснить, каким цветовым кодом маркируется резистор данного номинала, нужно ввести значение в поле результата (слева от кнопки "Реверс") в виде целого числа либо дробного (разделитель- точка). Потом избрать спектр (Ом, кОм, МОм. ). Цвет полос будет пересчитан в согласовании с введенным значением. Ценность у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не выпускают, то 0.5%. Так, к примеру, если задать расчет для 10 кОм, то по дефлоту будет выведена маркировка для 10 кОм ± 5% (4 полосы). Дабы выяснить, какой цветовой код будет у 1% резистора, необходимо задать отклонение в поле результата. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Дополнительные функции:

Справа выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что на этот момент задано цветовой маркировкой. Если такие значения есть, эта строчка окрашивается в зеленоватый цвет, если таких значений нет, в желтоватый цвет окрашиваются строчки с наиблежайшим огромным и наиблежайшим наименьшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. При этом порядок сопротивления остается тот же, что и был. Если, к примеру вначале была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0. 5%

Над каждой цветовой полосой на резисторе размещаются кнопки "+" и "-". Клик по ним приводит к тому, что цифровой эквивалент этой полосы (и цвет, естественно, тоже) меняется на 1 шаг (на единицу для полосок с 1 по 4 либо до наиблежайшего большего либо наименьшего для полосок, отвечающих за отличия и ТКС )

1-ая полоса цветовой маркировки обычно находится поближе к краю, но, если цветовых полос более 4-х, бывает трудно найти, какая из 2-ух последних 1-ая, и хоть ее в данном случае делают толще, это не всегда помогает. Рекомендую в непонятных случаях проверить, вероятна ли оборотная последовательность при помощи кнопки " Реверс ". Программка расшифровки цветовой маркировки резисторов выстроит зеркальное отображение полосок и соответственное ей значение сопротивления. Если такая композиция невозможна, программка выдаст сообщение, какая конкретно цветная полоса не соответствует правилам цветовой маркировки резисторов. Также программка выдаст сообщение, если допуск, соответственный избранной цветовой маркировки не соответствует значениям допуска соответственного стандартного ряда. К примеру, сопротивление 4.07 кОм может принадлежать только прецизионному ряду Е192. И если цвет 5-й полосы будет избран золотистый (что соответствует допуску 5%), то это очевидная ошибка, о чем будет выдано сообщение. Есть еще дополнительная возможность вывести таблицу с наиблежайшими вероятными номиналами к значению, данному цветовой маркировкой резистора. Будут выведены значения от наиблежайшего наименьшего до наиблежайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же спектре. Полезно при разработке новейшей схемы при выборе номинала резистора.

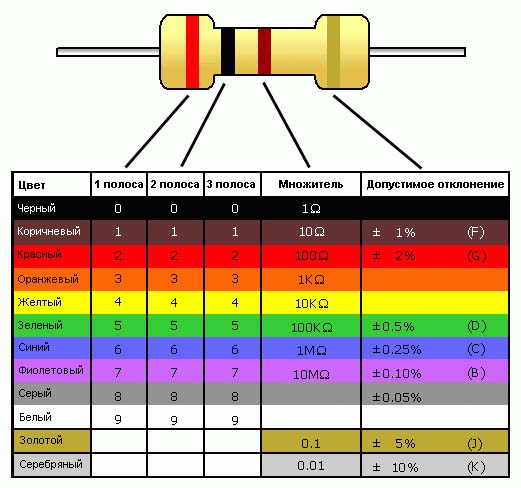

Цветовая маркировка резисторов — числовые значения цветов зависимо от расположения.

Цветовая маркировка резисторов. Общие сведения.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а время от времени и 6 колец. В ней при помощи цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), также может быть обозначен ТКС (изменение сопротивления резистора от температуры — принципиальный параметр в прецизионных применениях). На 1-ый взор, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато таковой метод позволяет в любом случае прочесть номинал резистора, впаянного в плату. Не считая того, можно разобрать сопротивление выводного резистора в самом маленьком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Необходимо отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов комфортна как производителям, так и потребителям. Самый же большой недочет цветной маркировки резисторов, на мой взор — сложность в различении таких цветов, как сероватый и серебристый, желтоватый и золотистый, а время от времени трудно бывает различить при определенном освещении черный, карий и фиолетовый. Также и интенсивность цветов тоже может быть различная зависимо от возраста, температурных режимов, которые перенес резистор, ну и производитель, наверняка, колору может недосыпать. Есть и очередной недочет: время от времени производители так наносят маркировку, что просто нереально осознать, где 1-ая полоса, а где последняя. В данном случае, если это, естественно, не цветовой аналог слова "шалаш" (хоть по-нашему читай, хоть по-арабски справа-налево. ) итог будет совсем различный. Упростить ситуацию со разноплановым чтением цветовой маркировки резисторов поможет программка, заложенная в этой страничке. При клике по кнопке "Реверс" цветовая маркировка, набранная ранее переворачивается зеркально. В половине случаев этот код будет недопустимым (к примеру, первым элементом цветовой маркировки не может быть серебристая полоса), а в других просто ускорится процесс дешифрования и проще будет сопоставить два результата, дабы избрать более подходящий. К примеру, в обыкновенной непрецизионной схеме навряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет раздувать цена без надобности.

Цветовая маркировка резисторов. Предназначение полос.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже значит только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, либо множитель к первым двум, если полосок 4.

4-е кольцо цветовой маркировки резистора обозначает множитель к первым трем, если полосок 5, либо точность, если цветных колец 4

5-я полоса цветовой маркировки резистора, если она есть, показывает на точность резистора

6-я цветная полоса маркировки, снова же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов, описанные тут, с таким же фуррором применимы также для конденсаторов и дросселей с той только различием, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, к тому же отличия в маркировке точности.

Цветовая маркировка резисторов — цвет и цифру соединяет рифма.

Всем понятно двустишие "Каждый охотник вожделеет знать, где посиживает фазан", раскладывающее цвета радуги. Возможностей придумать такое не хватило, но если выговорить в определенном темпе "Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФ-эС-Бэ", то становится не ужаснее, чем стихотворение из "Алисы в стране чудес" ( "хрюкотали зелюки, как мюмзики в мове. ") и просто запоминается. Остается сравнить это с цветами по исходным буковкам "черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый" и последовательным цифровым вблизи "0,1,2,3,4,5,6,7,8,9", — и числа в цветовой маркировке резисторов всегда можете раскодировать. Правда, для цветной полосы, обозначающую степень, нужно еще уяснить "серебристый — золотистый" со значениями -2, -1, по другому резисторы с сопротивлением в единицы и толики Ома не станут существовать. Ну а если Вы желаете уяснить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на мой веб-сайт забрели по некий несуразной случайности.

Цветная маркировка резисторов и калькулятор

Резисторами именуются элементы электрической цепи, владеющие своим сопротивлением. На практике редчайшая схема может обойтись без их применения. Резисторы классифицируются по классу точности, по мощности, по номинальному сопротивлению и другим характеристикам.

Ниже ссылка на наш онлайн калькулятор, но безотступно советуем перед его внедрением изучить всю статью.

Описание

Резисторы имеют очень небольшой размер, в несколько мм, что существенно осложняет размещение читаемой маркировочной надписи. По этой причине была принята интернациональная система цветовой маркировки электротехнических частей. Согласно принятым требованиям маркировка должна размещаться на корпусе неизменных резисторов в виде разноцветных полосок либо колец. Таковой метод обозначения обеспечивает удобство чтения в любом направлении. Стартовая полоса маркировки размещена поближе других к краю элемента. В ситуациях, когда особенности корпуса либо другие предпосылки осложняют нанесение маркировки таким методом, 1-ое кольцо обозначается линией двукратной ширины.

Читать маркировку следует от последней левой полосы вправо. Если она не может быть найдена, за правду берется сопротивление, соответственное стандартному номинальному ряду (другими словами читаем наоброт, если не выходит).

Таблица номинальных значений

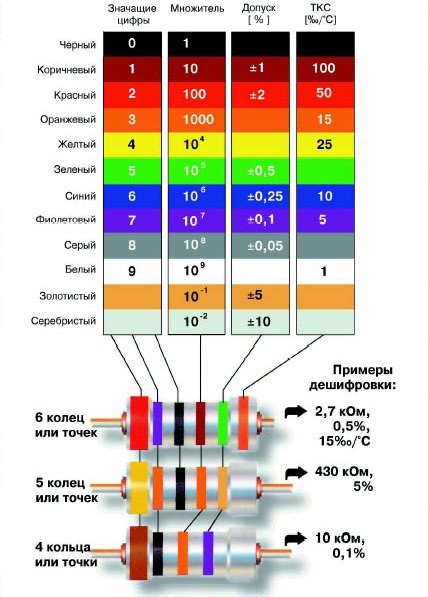

В базе цветовой разметки и чтения резисторов лежит универсальная таблица величин номинального ряда и соответственных им цветов.

Универсальной она названа из-за того, что может идиентично отлично применения для считывания не только лишь номинала, но и множителя (десятичного показателя). Цифровые значения -2 и -1 назначены для удобства работы с десятичными степенями.

Стандартная маркировка

На любые типы неизменных резисторов наносится цветовая маркировка с наличием от 3 до 6 цветных полос. Ниже разглядим все вероятные варианты колец.

С 3-мя кольцами

Данную систему используют относительно неизменных резисторов, характеризующихся величиной допустимого отличия в границах ±20% (номинальный ряд E6, другими словами для каждого множителя существует всего 6 различных значений величины сопротивления). Цвета имеют значения надлежащие основной таблице. Две 1-ые полосы маркируют сопротивление, а последняя – десятичный показатель.

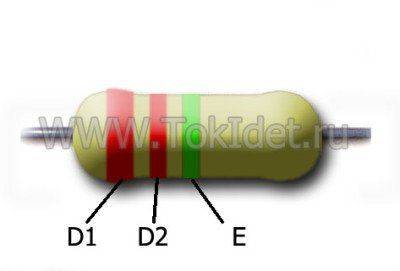

Согласно схеме вычисления сопротивления резистора применяется формула: R = (10D1 + D2)*10^E. Смотря на таблицу, лицезреем, что величина сопротивления резистора с рисунка (Красный, Красный, Зелёный) составляет R = (20+2)*10^5 = 2200000 = 2,2MOm ±20%.

С 4-мя кольцами

Эта цветовая маркировка резисторов создана для частей из номинальных рядов E24 (5%)и E12 (10%). В этой системе две 1-ые полосы обозначают сопротивление, а такая – десятичный множитель. 4-ая полоса указывает допуск по сопротивлению: золотистые – ±5% , серебристые — ±10%.

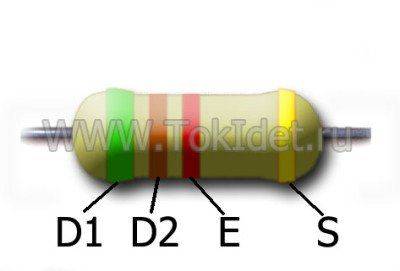

Формула для вычисления сопротивления: R = (10D1 + D2)*10^E ± S. Таким макаром, для изображенного на рисунке резистора (Зелёный, Карий, Красный, Золотистый) R = (10*5 + 1)*10^2 = 5100 будет равно 5,1KOm ±5%.

С 5-ю кольцами

Эта система маркировки предназначен для обозначения резисторов с допусками до 5%. Принцип чтения тот же: 1-ые три полосы обозначают номинал, а 4-ая и 5-ая – десятичный множитель и допуск.

Формула, соответственная этой системы. Формула: R=(100D1+10D2+D3)*10^E ± S.

Для резисторов из номинальных рядов E48, E96 и E192 применяется дополнительная таблица прецизионных резисторов.

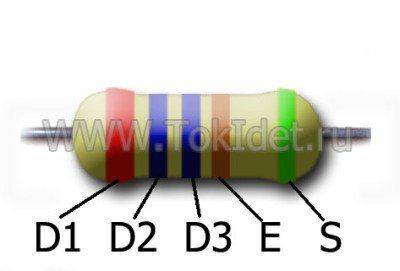

Таким макаром, величина сопротивления изображенного на рисунке резистора (Красныйй, Синий, Синий, Карий, Зелёный) составляет R = (200+60+6)*10 = 2660 = 2,66 KOm ±0,5%.

С 6-ю кольцами

Кроме перечисленных характеристик, цветными полосами также можно обозначать температурный коэффициент сопротивления. Этот показатель указывает наибольшее изменение сопротивления резистора при нагревании либо охлаждении на 1˚C. Его величина в маркировке измеряется в миллионных толиках номинала на градус – ppm/OC. Соответствие температурного коэффициента и цветов представлено в таблице:

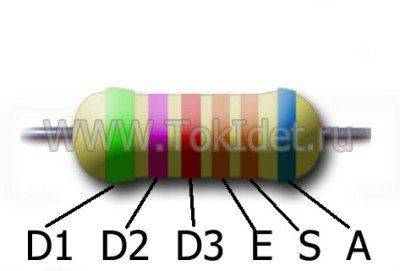

На рисунке ниже изображен резистор с 6-полосной цветовой маркировкой. В этом случае каждое кольцо имеет то же самое предназначение, что и в примере с 5-полосной маркировкой. Последняя полоса применяется для обозначения величины ТКС.

R = (100D1 + 10D2 + D3)*10^E ± S (Appm/˚C)

После расшифровки по имеющимся таблицам получаем следующую величину сопротивления резистора:

R = (500+7+2)*10 = 5,72 KOm ± 1% (10 ppm/˚C)

Время от времени шестое кольцо применяется для обозначения надежности резистора, когда его ширина как минимум в 1,5 раза больше всех других. Этот показатель измеряется в процентах и значит количество отказов элемента за 1000 рабочих часов. Нормы надежности также обозначаются цветовыми кольцами, согласно следующей таблице:

Общая таблица

По мере надобности неизменного применения перечисленных таблиц, еще удобнее иметь сводную таблицу соответствия цветов и характеристик номинала, десятичного множителя, допусков и температурного коэффициента. (Величина допуска меняется почему-либо непоследовательно — 1, 2, 0.5, 0.25,0.1, 0.05)

Обозначенные тут правила разметки соответствуют фактически всем непроволочным резисторам с гибкими выводами.

Проволочные резисторы

Требования к цветовой маркировке проволочных резисторов не много чем отличаются от обозначенных выше требований, предъявляемых к их аналогам другого типа. Но есть несколько различий:

• белоснежная полоса большой ширины, расположенная сначала, обозначает не номинал, а показывает на проволочный тип резистора;
• для маркировки проволочных деталей не применяются десятичные множители выше 4-ой степени;
• цветная полоса в конце маркировки время от времени обозначает характеристики (к примеру, термостойкость либо огнеупорность) резистора, а не значение ТКС.

Кроме этого, проволочные резисторы незначительно отличаются по допустимым отклонениям. Такая обобщённая таблица указывает значения допусков и номиналов цветовых обозначений для проволочных резисторов.

Необходимо отметить, что некоторые производители привезенных из других стран резисторов придерживаются своей системы цветовой маркировки. Так, к примеру, у Phillips не считая цвета полос имеет значение расцветка корпуса, также размещение полос относительно друг дружку. Эти особенности могут гласить о свойствах и технологии производства элемента. Компании Panasonic и CGW кроме цветных применяют ведущие и замыкающие кольца для маркировки отличительных параметров элемента и технологии.

Другие системы маркировки

На старенькых русских резисторах использовалась другая, более обычная маркировка – на них просто был написан показатель сопротивления. Для обозначения десятичной степени цифр использовались буковкы латинского алфавита. R – 1-ая степень, K – 3-я (тысячи), M – 4-ая (миллионы). Так, к примеру, цифровая маркировка 2M5 значит, что номинал резистора равен 2500 KOm, а 1К7 – 1700 Om. Данный способ очень прост и позволяет мгновенно вычислить сопротивление без применения дополнительных таблиц. Единственным недочетом могло быть закрепление резистора на плате в таком положении, когда надпись оказывалась понизу, и её становилось нереально прочесть. Это преобразовывалось в существенную делему по мере надобности экономии места на плате, как, к примеру, в японской технике тех годов. Потому такая система маркировки не прижилась в других странах мира.

С развитием электронных технологий стало неосуществимым припаивать резисторы к платам через особые отверстия. Это занимало очень много места, а всеобщая тенденция миниатюризации техники диктовала свои условия. Так появился новый метод монтажа микроплат – SMD (разработка поверхностного монтажа), где элементы схемы припаиваются к самой дорожке без ножек и отверстий. Для маркировки резисторов, диодов, конденсаторов, других компонент микроплат и чипов потребовалось определение новейшей системы.

Маркировка SMD резисторов частично похожа на русский метод – тут тоже применяются символьно-буквенные обозначения, но, конечно, со своими правилами расстановки. Тут, к примеру, не всегда нужна ставить буковку, а R в некоторых ситуациях применяется как разделительная запятая. SMD шифровку делят на три типа:
