Устройства в локальной сети нередко соединяют кабелем – витой парой. Снутри провода проходят 8 переплетенных проводников в разноцветной оболочке. Дабы воткнуть кабель в разъем устройства, на его конце нужно расположить коннектор – обжать его. Приобрести готовый шнур в магазине – дороже, ну и не всегда можно отыскать его подходящей длины. Разберемся, как верно делать обжим витой пары – какие инструменты пригодятся и какую цветовую схему лучше применять.
Инструменты
Дабы обжать веб кабель в домашних критериях, для вас пригодятся:
- Витая пара подходящей длины. Зависимо от черт кабелям присваивают категории от 1 до 6, часто встречающаяся – 5-ая CAT Выбирайте провод с верно окрашенными жилами, дабы не запутаться в них при подключении.

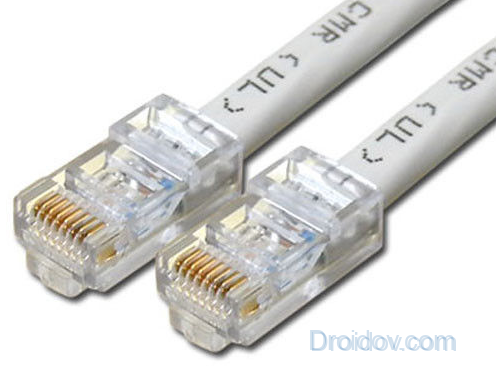

- Коннектор типа RJ-45, минимум 2 штуки.

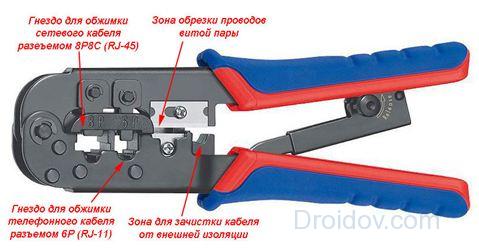

- Кримпер – особые клещи, помогает стремительно и умеренно зафиксировать провод.
Если нет кримпера, сможете взять плоскую отвертку.
Схемы распиновки
Обжим витой пары производят по одной из 2-ух схем: 568А либо 568В. В обеих схемах задействованы все 8 жил, изменяется только порядок их укладки. Почаще применяют вариант В. Каждый провод располагают в соответственное углубление коннектора, при всем этом контакты нумеруют от 1 до 8.
При подготовке кабеля применяют прямой либо перекрестный обжим. При прямом соединении оба конца провода обжимают идиентично, таковой шнур подходит для подключения ПК к роутеру либо хабу. При перекрестном на концах используют различные схемы, оно больше подходит для полосы связи между 2-мя компьютерами, без подключения их к промежному коммутатору. Но современные устройства могут определять тип обжима и подстраиваться по него, потому перекрестный вариант теряет актуальность.

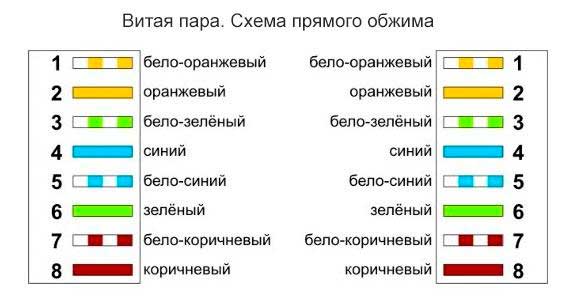

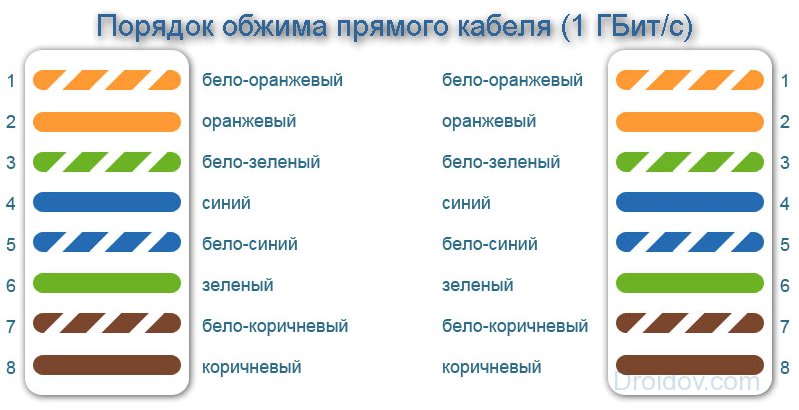

Для производства кабеля прямого типа почаще применяется распиновка rj45 по схеме 568В. Соединение таким шнуром обеспечивает высшую скорость обмена данными по сети – до 1 ГБит/с. Рассредотачивание жил по цветам приведено на рисунке.
Читайте также: Volte: что же все-таки это такое в телефоне, основное назначение функции, механизм работы и отзывы юзеров

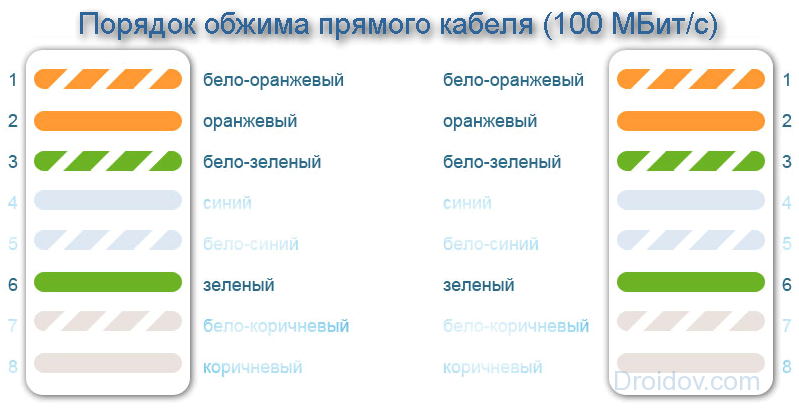

Если часть внутренних проводников повреждена либо не нужна завышенная скорость соединения, применяют обжим витыми витой пары 4 жилы. Для этого применяют только половину жил – оранжевого и зеленоватого цвета.

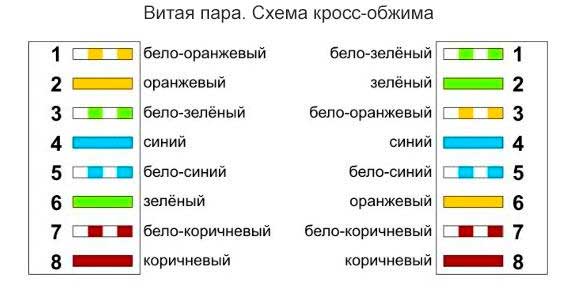

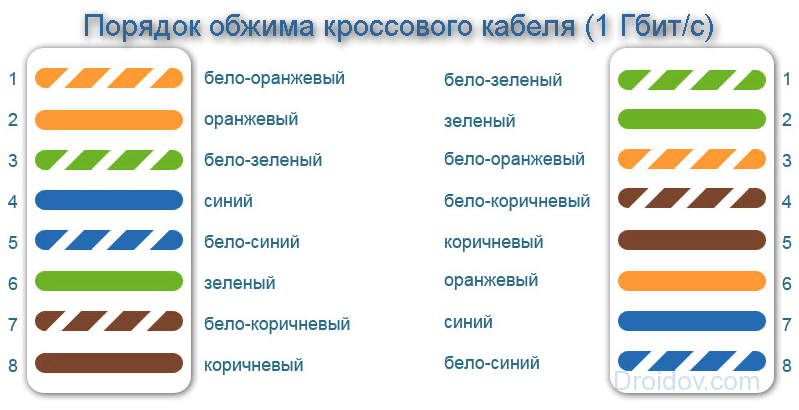

При использовании перекрестного способа обжимка витой пары на 8 жил малость изменяется. Цветовая схема распиновки проводов находится в зависимости от подходящей скорости сети – для наибольших значений рекомендован особенный тип присоединения жил.
Соединить витую пару между собой при обрыве полосы либо необходимости ее удлинить, можно по тем же схемам. При всем этом жилы просто скручиваются вместе, припаиваются либо обжимаются в особый соединитель.
Пошаговая аннотация
Как обжать кримпером витую пару 8 жил:
- снимите изоляцию с конца провода на 3 см;
- расплетите жилы, отделив их друг от друга;
- разместите проводники по порядку в согласовании с избранной схемой;
- воткните жилы в пазы коннектора до упора;

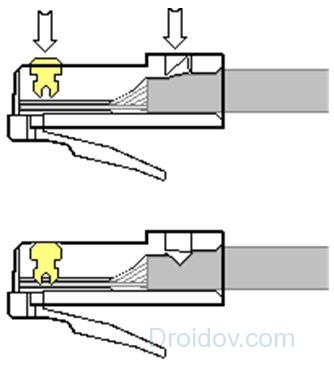

- возьмите клещи и плотно сдавите ими коннектор, дабы проводки прорезали изоляцию;
- проверьте качество обжимки, потянув за кабель – он должен быть накрепко зафиксирован.
Если специального инструмента у вас нет, окончите обжим плоской отверткой либо ножницами. За ранее также зачистите и разместите проводники в разъемах по схеме, потом поверните коннектор контактами ввысь. Положите все на твердую поверхность и начинайте по очереди надавливать на каждый контакт, вдавливая его до упора. Когда все 8 жил будут закреплены, нажмите на центр коннектора, дабы зафиксировать защелку.
Опасайтесь очень сильного давления на контактные площадки, дабы не разрушить их.
Заключение
Мы разобрались, как осуществляется распиновка витой пары и как закрепить коннектор на шнуре. Для разовых работ полностью возможно обойтись без специального инструмента, использовав средства находящиеся под рукой. Сейчас при прокладке проводки разводка интернет-кабеля не составит вам труда.
Читайте также: Как отыскать потерянный телефон даже в случае, если он выключен: самые действующие методы и приложения для Android и IOS
Обжим витой пары – схемы и советы
Главным преимуществом медного кабеля над оптическим заключается в простоте прокладки и подсоединения, также в дешевизне. Дабы произвести оконечивание будет нужно только кримпер и коннекторы RJ45. К тому же нет необходимости в особом обучении. Для прокладки снутри помещений витой паре не необходимы защитные чехлы и гофротрубы. А вот оптическим патч-кордам они нужны. При загрязнении разъёма тот просто очистить либо просто поменять.(+р)
Медные кабели для их применения должны быть обжаты подходящими разъёмами. Часто применяется 8P8C либо как знает его большая часть — RJ-45.
О схемах обжима витой пары
В мире применяется в главном только 2 схемы обжима:
Видите ли, при использовании прямой схемы обжима витой пары оба конца обжимаются вполне идентично. Такая схема применяется, когда необходимо соединить компьютер с роутером, модемом либо коммутатором. Такая же схема подключения применяется для связи коммутатора с роутером.
Схема обжима применяется для соединения компьютера с другим компом либо роутера с другим роутером. В этой схеме 1-ая и 2-ая пара изменяется местами. В новых устройствах эта схема уже не применяется от слова совершенно, так как устройства стали намного умнее и могут сами перенастраивать контакты в разъёме на программном уровне.
Для обжима кабеля нужен особый инструмент, который именуется кримпер. Многие этот инструмент именуют просто клещами.
Как происходит обжим витой пары на 8 жил
Предлагаем Для вас подробное управление обжима витой пары на 8 жил (4 пары).

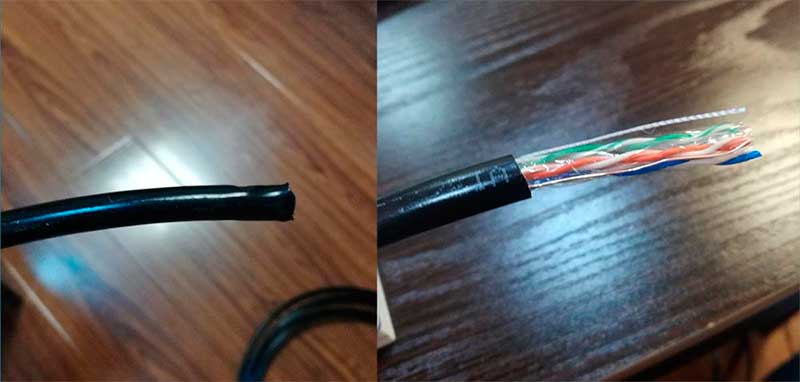

1-ый шаг – это снятие оболочки, наружного экрана и брони с кабеля. Дабы этот процесс проходил без заморочек используйте стриппер, который является безупречным инвентарем для резки оболочки кабеля.

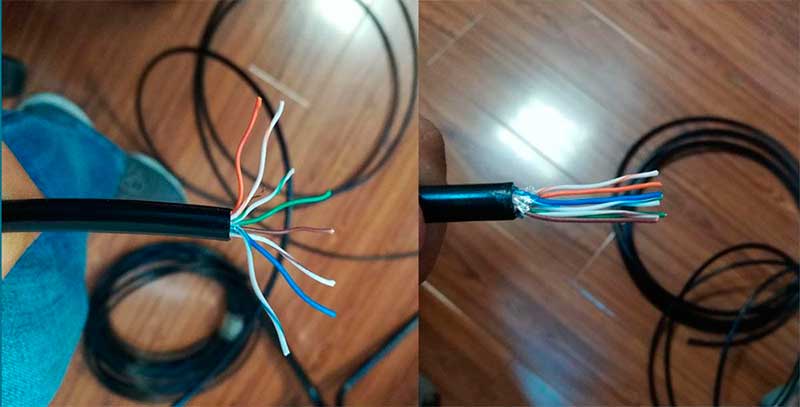

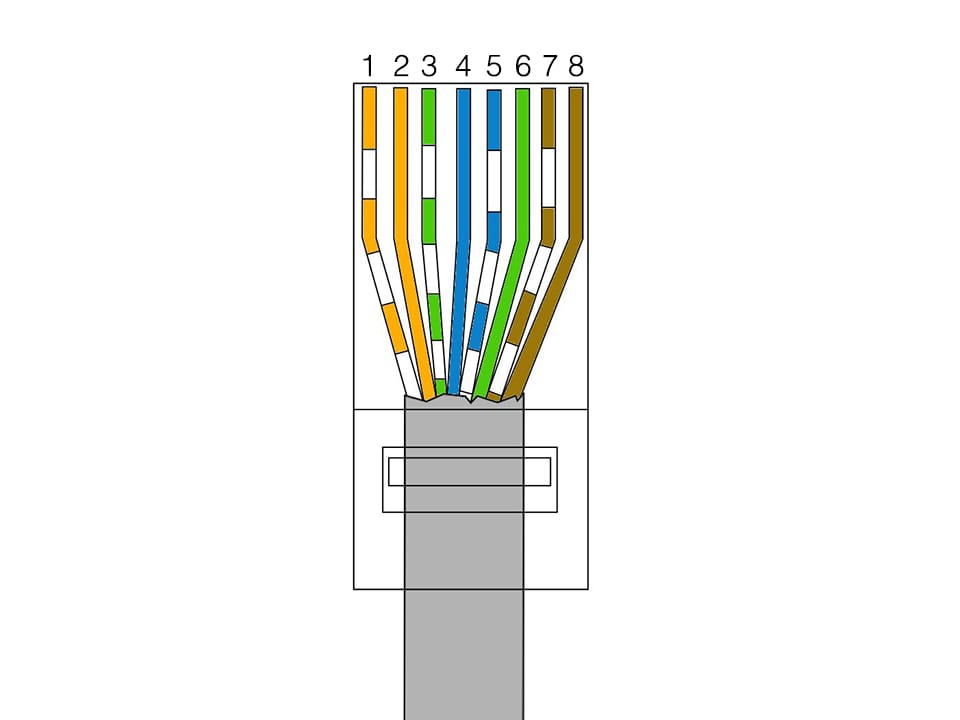

2-ой шаг заключается в раскручивании пар, выпрямлении жил кабеля и размещении этих жил в соответственном порядке как на рисунке.
3-ий шаг – это ровненькая обрезка жил.

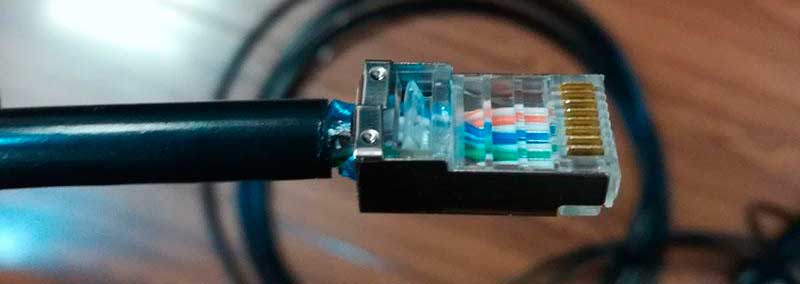

Четвёртый шаг – на жилы надевается коннектор RJ-45. В этот момент пристально проконтролируйте, стала ли любая жила на свое место до самого конца и находится ли оболочка в разъёме.

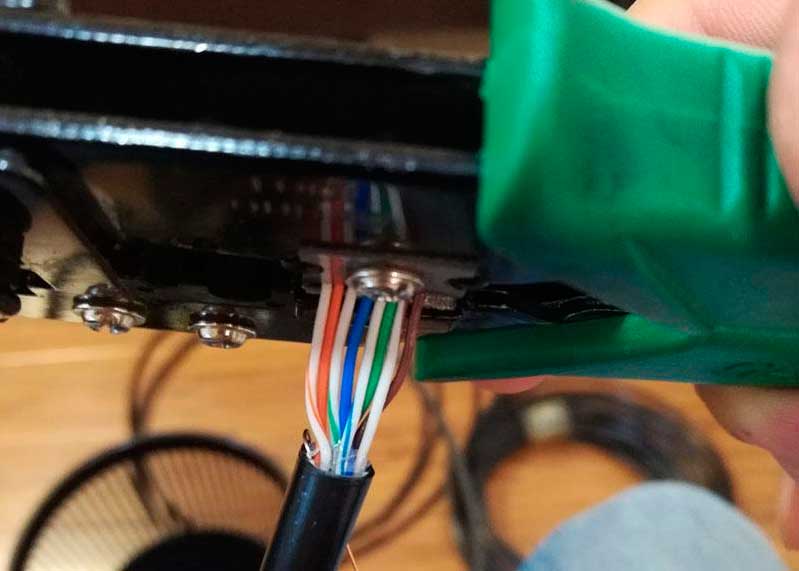

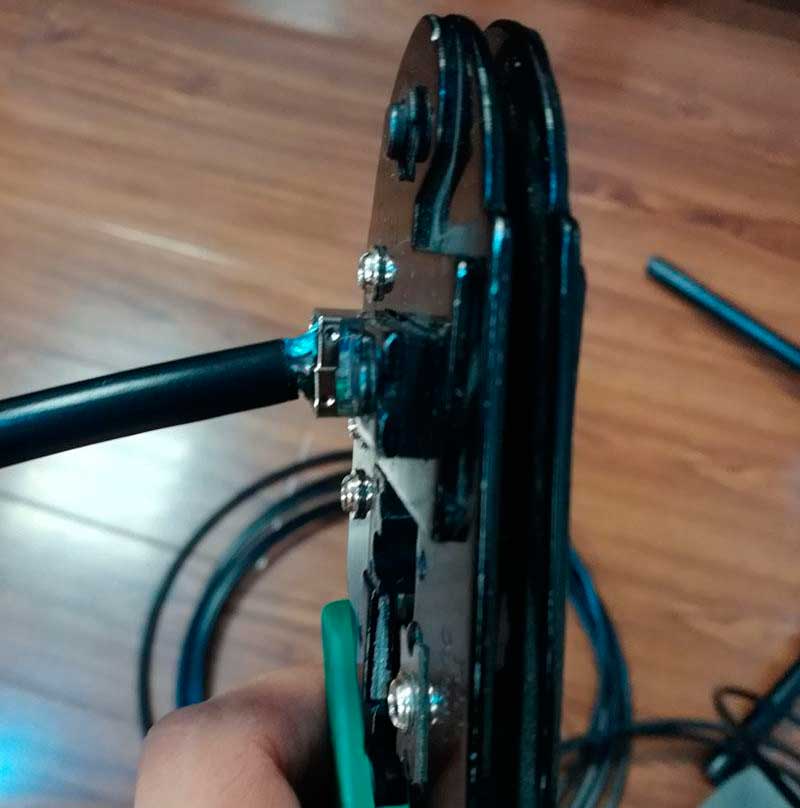

5-ый шаг – это внедрение кримпера. Разъём вставляется в особое гнездо для обжима и плавненько сжимается ручка инструмента до самого упора.
Советы, которые посодействуют облегчить установка витой пары
Предлагаем направить внимание на ряд тонкостей, которые облегчат установка витой пары:
- Для получения длины в 1 метр не непременно находить отметки на кабеле. Ведь 1 метр длины можно измерить очень просто – это расстояние от кончиков пальцев до удалённого плеча по полосы груди мужчины среднего роста.
- При обжиме в разъём должна зайти оболочка кабеля. Так не надо будет страшиться о случайных срывах разъёма. А если было снято уж много оболочки, тогда попробуйте растянуть остаток. Только не запамятовывайте, что при толстой оболочке это будет выполнить очень тяжело.
- Во время установки коннектора направьте внимание на то, дабы любая жила достигала упора. Так как, если будет зазор, то контакт будет нехорошим либо вообщем отсутствовать.
- После обжимки кабеля идеальнее всего применять тестер витой пары. С его помощью просто проверить качество обжима. Будет довольно самой дешёвой модели. Только вот продвинутые варианты тестеров позволяют получить всю информацию и даже получить отчёт об этом.
- Если стоит задачка в соединении кабеля с внедрением скотчлоков для витой пары, тогда применяйте особый инструмент в виде кримпера для кнопочных коннекторов. Отличаются они от пассатижей тем, что не сумеют навредить соединителям и сильно уменьшают время монтажа скотчлоков.
- Если стоит задачка по обжиму кабеля FTP/STP экранированными коннекторами для витой пары, тогда рекомендуем вначале приготовить провода как для UTP-кабеля и после срезать дополнительно часть оболочки, а только после обжимать нетронутый экран.(+р)
- Сечение витой пары примерно равно 0.5 мм и потому проводником оно может работать толькослаботочных системах. Для подачи питания активному оборудованию витую пару не применяют.
Если Вы повсевременно работаете с медными кабелями в виде витой пары, тогда стоит поразмыслить о своем настоящем наборе инструментов. Для этого можно просто приобрести уже готовый набор инструментов либо же раздельно подобрать все его составляющие.
