Для обеспечения бесперебойной подачи электроэнергии принципиально позаботиться о надежном соединении проводов гильзами. Распространенное явление – скрученные соединения на участках проводки. С обоих концов места скрутки спустя время окисляются и сильно греются при огромных нагрузках, что чревато замыканием и самовозгоранием. Также принципиально учесть, что из-за химических параметров алюминия и меди нельзя их соединять впрямую. Особые обжимные гильзы для соединения проводов в состоянии обеспечить самую надежную опрессовку.

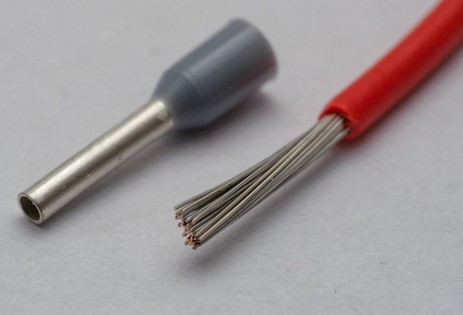

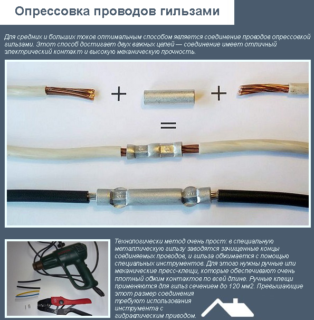

Что такое опрессовка проводов гильзами
Опрессовка — это распространенная процедура в электрике, особенность ее заключается в соединении проводки особыми гильзами. В качестве соединительного механизма применяется соединительная трубка, сделанная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с снутри находящимися проводами, удается добиться надежного соединения. В домашних критериях обжим делают с помощью пассатижей, но лучше применять особый инструмент — пресс-клещи.
В 2-ух либо 3-х местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту либо термоусадочную трубку. Иногда для соединения частей используют изолированные соединительные гильзы, в данном случае нет необходимости повторно обрабатывать участок проводки.
Соединение проводов гильзами нужно производить в следующих случаях:
- Необходимо соединить провода с большой площадью сечения.
- Отсутствует возможность использования других методов соединения провода. К примеру, проведение проводки снутри распределительной коробки, где на большой высоте нехорошая видимость либо не выходит расположить клеммную колодку.
- Необходимо соединить провода в линиях с высочайшей нагрузкой.
Гильза обжимная для проводов имеет свои плюсы и недочеты. 1-ые преобладают:
- Обжимной инструмент обустроен комфортной рабочей зоной. Таковой механизм работы позволяет делать поставленные задачи в ограниченном пространстве, к примеру, в распределительных коробках либо подрозетнике. Снутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
- Для сжатия применяемой трубки используют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не просит подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным методом соединения проводов.
- Для проведения пайки либо сварки нужно владеть определенными познаниями и способностями. Совладать с опрессовкой сумеет хоть какой человек после первого пробного раза. Принципиально при всем этом иметь пресс-клещи и расходный материал, на последний случай непременно должны быть пассатижи.
Опрессовка позволяет соединить между собой провода, сделанные из различных материалов, к примеру, алюминий и медь. Пайка и сварка такие способности не предоставляет.
Из недочетов выделяют следующие:
- Необходимость повсевременно иметь в наличии и часто пополнять припасы гильз различных типоразмеров.
- Соединению характерны немалые габариты, что иногда усложняет реализацию некоторых задач.
Также стоит упомянуть об осязаемых издержек на расходные материалы.
Механизм работы опрессовщика проводов
Опрессовка осуществляется 2-мя методами: сплошное обжатие и местное вдавливание.
Для обжима применяется дюралевый либо медный провод. На основании этого должна употребляться гильза, сделанная из алюминия либо меди. Также существует медно-алюминиевая либо соединительная трубка для жил из различных материалов.
Дюралевый кабель со временем образует окислительную пленку, по этой причине гильза должна кропотливо зачищаться и обрабатываться особым составом. Для защиты материала от окисления в большинстве случаев применяют кварцевазелиновую пасту. Медный провод также необходимо обрабатывать особыми составами. Благодаря им миниатюризируется возможность повреждения жилы провода при опрессовке, также миниатюризируется сила трения.
Многопроволочные жилы сглаживают и складывают таким макаром, дабы они просто входили в гильзу. В патрон вставляется кабель до самого упора. Соединять элементы необходимо не на месте стыка, а с маленьким заводом.
Должны быть применены гильзы, которые предусмотрены и рассчитаны под суммарное сечение обжимаемых жил. Если применяется пресс с местным (точечным) вдавливанием, умеренно вдоль всей длины делают 2-3 прожилки, это нужно для надежного и высококачественного электрического контакта, также обеспечения механической прочности в месте соединения. При использовании квадратных матриц либо гексагональных стоит управляться теми же правилами.
Принципиально проследить, дабы при обжиме не треснула гильза, также убедиться в отсутствии прожатых полостей. После произведенной опрессовки место соединения изолируют с помощью локоткани либо изоленты. Оканчивающий шаг – осторожно сложить кабель в распределительную коробку.
Различие обжимных трубок для проводов по материалу

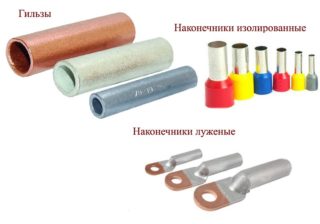

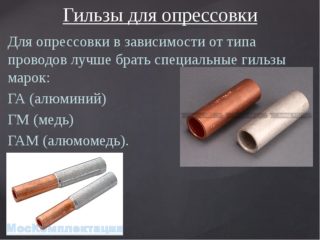

Соединительные гильзы делятся на несколько разновидностей зависимо от материала производства. Внедрение различных видов обосновано тем, что из-за химических параметров металлов некоторые вступают в активную реакцию вместе, что тянет окисление проводов и их перегревание при нагрузке.
Медные гильзы
Аббревиатура ГМ показывает на то, что гильза сделана из высококачественной меди. Применяется только для соединения медной проводки. Поверхность ГМ не покрыта защитной оболочкой, потому эксплуатировать ее можно только в неагрессивных критериях окружающей среды.
Луженые гильзы
С помощью луженых гильз соединяют медные провода, созданные для работы в брутальной среде. Это те же самые гильзы из меди, только их поверхность покрыта особым составом, образующим защитную оболочку белоснежного цвета. Аббревиатура такая – ГМЛ.
Преимущество лужения заключается в защите материала от химической коррозии, но для дюралевой проводки использовать ГМЛ запрещено. Обосновано это тем, что в процессе сжатия отчасти разрушается слой защиты, что в итоге приведет к конкретному контакту алюминия и меди.
Соединительные трубки для жил из различных материалов
Проведение электрических линий, обычно, не обходится без применения и соединения жил, сделанных из различных материалов. Для схожих целей применяют особые гильзы, которые числятся комбинированными и именуются ГАМ. Конструкция ординарна, но особенность ее заключается в использовании различных материалов. Две части трубки сварены в одну, одна сделана из алюминия, а другая из меди. Середина, место стыка обустроено особым ограничителем. Благодаря ему обеспечивается равный вход жил с обеих сторон.
Отличается эта разновидность по форме. Разъяснить это можно тем, что дюралевая часть трубки имеет больший поперечник из-за необходимости большего поперечного сечения у проводника.
Метод опрессовки ГАМ аналогичен предшествующим методам.

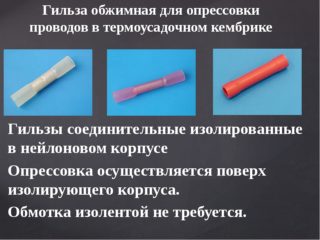

Существует еще одна разновидность гильз, созданных для опрессовки проводов. Ее отличие заключается в покрытии поверхности изоляцией. Их эксплуатация не просит дополнительного применения соединительных термоусадочных трубок либо ленты ПВХ. Поверхность гильз покрыта материалом, которому характерны пластичные свойства. Во время опрессовки слой ПВХ тоже сжимается, но при всем этом прямого контакта между гильзой и проводом не будет.
Инструменты для опрессовки
В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи получают обжимное устройство. Самые экономные и нужные:
- Двухгубочное оборудование имеет внешний облик пассатижей, но дополнительно обустроено усилением сжатия с 2-мя губами. Для обжатия также есть различные виды губок, к примеру, круглые наконечники либо вилочные. Средняя цена на русском рынке составляет 800 – 1000 рублей.
- Аналог предшествующего устройства – четырехгубочные обжимщики. Они предусмотрены только для гильз. Цена в пару раз выше и уже начинается от 2000 рублей.

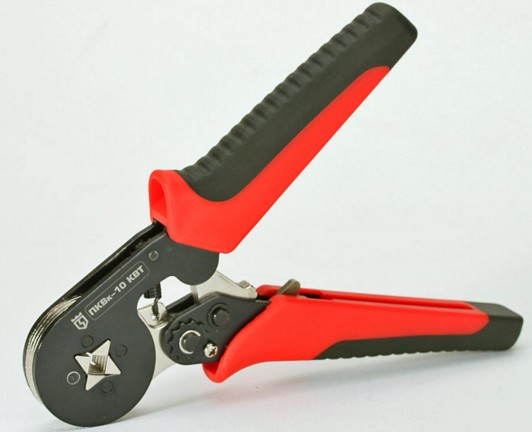

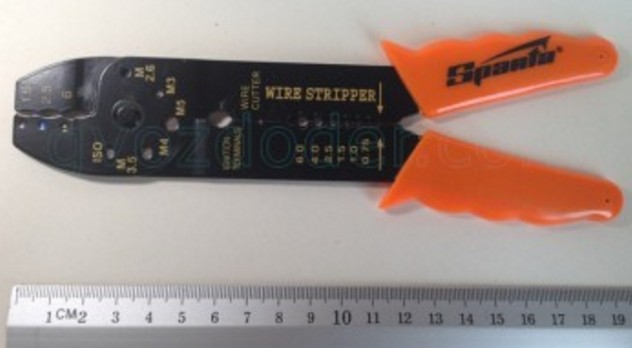

- Устройство оголения провода. Существует некоторое количество видов и модификаций зависимо от материала, из которого сделана проводка.
Также может понадобиться резак для воплощения четких срезов. Стоимость более, чем применимая, около 150 рублей.
Пресс клещи

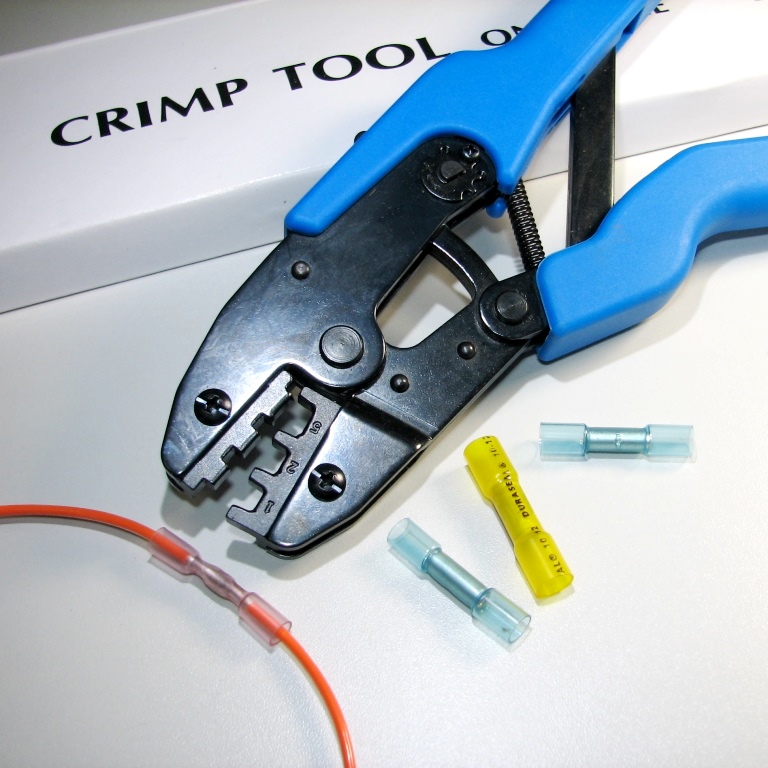

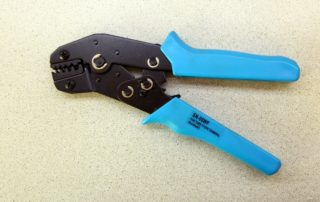

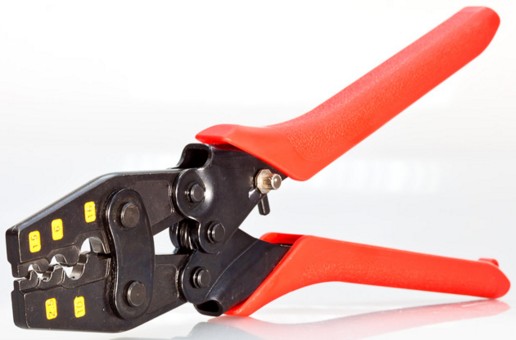

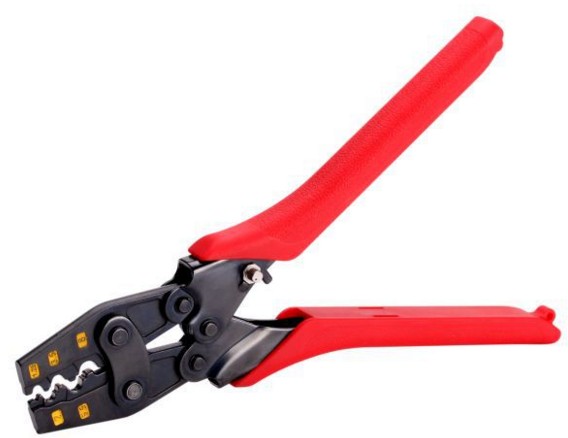

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Применяются даже в бытовых целях, так как с помощью их можно обжимать разные клеммы и неординарные коннекторы.
Существует несколько разновидностей пресс-клещей зависимо от предназначения:
- для обжима гильз;
- для удаления изоляционного слоя с жилы.
Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть характерна трапециевидная либо квадратная форма. Также гнезда делятся по дополнительному оснащению либо отсутствию пластмассовых фланцев. С помощью их проводится надежный обжим многожильного кабеля.
Для получения надежного соединения необходимо, дабы размер инструмента соответствовал поперечнику.
Модификации обжимных пресс клещей:
- Инструмент, созданный для неизолированных деталей. Обустроен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
- Оборудование, созданное для изолированных деталей. Обустроено 3-мя округлыми формами пресса матрицы. Каждой из них присущ синий, красный и желтоватый цвет. Изолированные трубки окрашивают в подобные цвета, дабы удобнее было подбирать нужный пресс.
Гильзы для обжима проводов – это разновидность неразъемного соединения. Во избежание ошибок установки необходимо перед очами иметь схему проводки.
Пресс клещи для опрессовки гильз
Сущность процесса опрессовки состоит в соединении жил проводов при помощи железных гильз (медных – для медных проводов или дюралевых – для проводов с дюралевыми жилами), с внедрением специального инструмента – пресс клещи.
Опрессовка – крепкий и надежный метод соединения, при котором гильзы деформируясь, плотно сжимают жилы вставленных в них проводов. Степень и форма деформации зависят от применяемого инструмента.

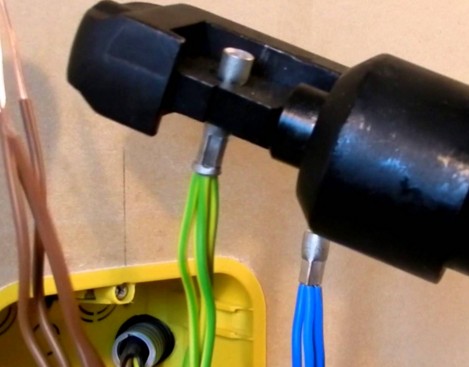

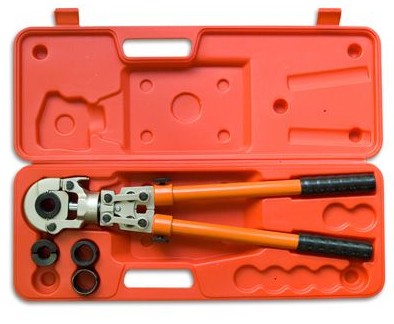

Существует некоторое количество видов инструментов для опрессовки: механические и гидравлические прессы ручного типа, гидравлический пресс с электроприводом типа ПК 16 пресс клещи. Если для вас будет любопытно, тогда читайте, как выполнить прозвонку кабеля.
Рабочими частями пресс-клещей для опрессовки гильз являются:
- пуансон – подвижный элемент, давящий на гильзу;
- матрица – статическая скоба фигурной формы, оказывающая на гильзу деформирующее воздействие.
Размер матриц и пуансонов подбирается под поперечник гильзы. Есть модели пресс-клещей со сменным пуансоном или поворачивающимися матрицами, которые рассчитаны на различный размер гильз, также модели, в каких отсутствуют матрица и пуансон, опрессовка гильз происходит при помощи скоб фигурной формы.
Очень пользующейся популярностью моделью пресс-клещей, которую выпускают разные конторы, является «ПК-16».
Ручные пресс клещи

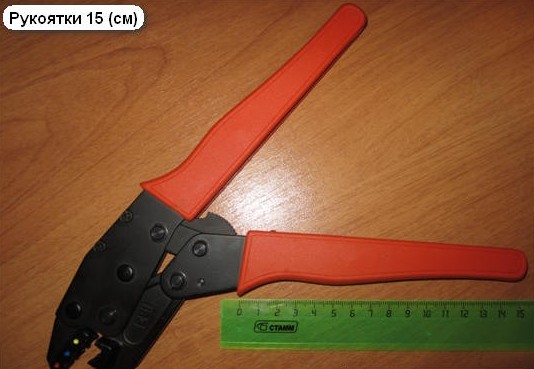

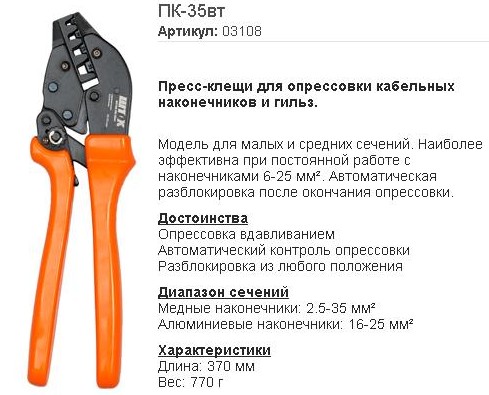

Как пример возьмем ручные ПК-16 – пресс-клещи, производимые заводом КВТ. Данный инструмент прост по конструкции, высококачественный, удобный, удачный и к тому же имеет сравнимо низкую цена. Он предназначен для опрессовки кабельных гильз и наконечников в самом пользующемся популярностью как в быту, так и на малых производствах спектре сечений – 1,5-16мм 2 .
Общая длина пресс-клещей ПК-16 КВТ – 280мм, вес – 470 г. Рабочая часть инструмента состоит из профилированных пятипозиционных прессующих губок.
Любая из позиций рассчитана на определенный размер гильз (1,5; 2,0; 6; 10 и 16 мм 2 ). Ручки пресс-клещей железные, довольно длинноватые, за счет чего необходимы наименьшие усилия для их сжатия. На концы рукояток насажены крепко зафиксированные пластмассовые накладки. В ручки вмонтирован храповый механизм, обеспечивающий полный цикл опрессовки: губы инструмента не разожмутся до того времени, пока на сто процентов не закончится обжим и не сожмутся повторно, пока вполне не раскроются. В случае когда не выходит дожать гильзу вполне, можно пользоваться винтом для критической разблокировки матрицы. Если для вас будет любопытно, тогда читайте про электроизмерительные клещи.
Дабы выполнить опрессовку, используя пресс-клещи ПК-16 КВТ нужно:
- снять изоляцию с концов проводов на нужную длину и надеть на них гильзу (при всем этом поперечник гильзы должен быть равен сумме сечений соединяемых проводов);
- вкладываем гильзу в подобающую по размеру позицию прессующих губок клещей и плавненько сводим ручки до срабатывания храпового механизма;
- обрезаем излишний провод, обматываем гильзу изоляционной лентой либо надеваем термоусадочную трубку.
Инструменты, созданные для опрессовки, работают по одному и тому же принципу. Отличие может состоять в способности опрессовывания гильз того либо другого размера, также наличии или отсутствии дополнительных функций.
Ручные пресс-клещи ПК-16 – дешевый проф инструмент неплохого свойства, без каких-то дополнительных функций.
Конструкция пресс клещей
На сегодня пресс клещи выпускает неограниченное количество производителей. Особенностью их конструкции можно считать то, что обжим происходит точечно. Этот способ обжима можно считать «точечной опрессовкой».
Большим удобством этой модели можно считать то, что она имеет храповый механизм. Благодаря этому механизму ручки не разжимаются, пока цикл обжима не дойдет до конца. Храповый механизм также имеет боковое колесико. Этот механизм может быть полезным если не выходит прожать гильзу на сто процентов.

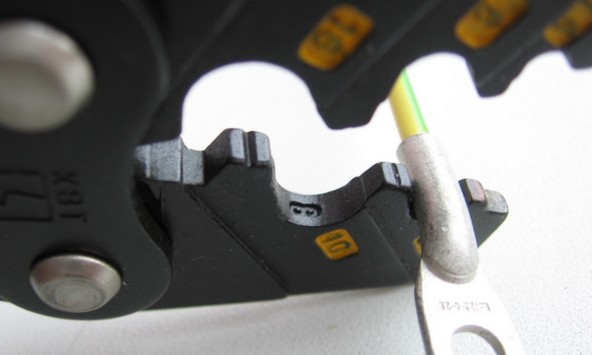

Губы клещей имеют особые профилированные зоны, которые позволяют нормально работать с наконечниками. Они могут иметь разные эталоны сечения. Это сечение обозначается на рабочей зоне инструмента. После окончания процесса опрессовки отпечаток клейма остается на корпусе гильзы.
Эти пресс клещи для опресовки гильз имеют обыденный дизайн. Все же у него комфортные ручки, которые существенно упрощают работу. Ручки имеют огромную длину, благодаря которой для вас нужно создавать наименьшие усилия.
Этот продукт считается экономной моделью, которую может позволить каждый человек. Их стоимость сравнимо низкая, но и тут находится маленький функционал. Если вы планируете обжимать гильзы большего размера, тогда для вас могут потребоваться пресс клещи большего поперечника.
Видите ли, опрессовка гильз является довольно обычным процессом.
Воспоминания об инструменте
Многие люди имеют многозначное воспоминание об этом инструменте. На сегодня фактически все хотят приобрести пресс клещи. Многие отзывы на форумах молвят о том, что этот инструмент понадобится каждому электрику. После покупки вы точно останетесь удовлетворенным. По мере надобности обжать элементы вы сможете даже большого размера. Если ваши гильзы имеют очень большой размер, тогда может появиться трудности, так как инструмент предназначается только для гильз маленького поперечника.

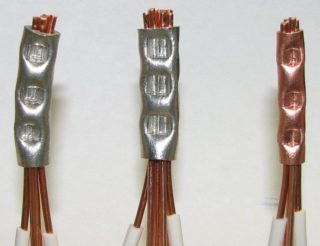

Обжим гильзы для проводов пресс клещами
