Хорошего времени на fast-wolker! Тут Алексей! У меня только-только завершился переезд; в новейшей квартире не было даже лампочек и обычных розеток (не говоря уже об вебе).
Так что у меня был достаточно длинный перерыв в работе, переезды — это достаточно долгая и хлопотная штука… К тому же, нужен веб, тут тоже пришлось похлопотать, дабы его нам провели.

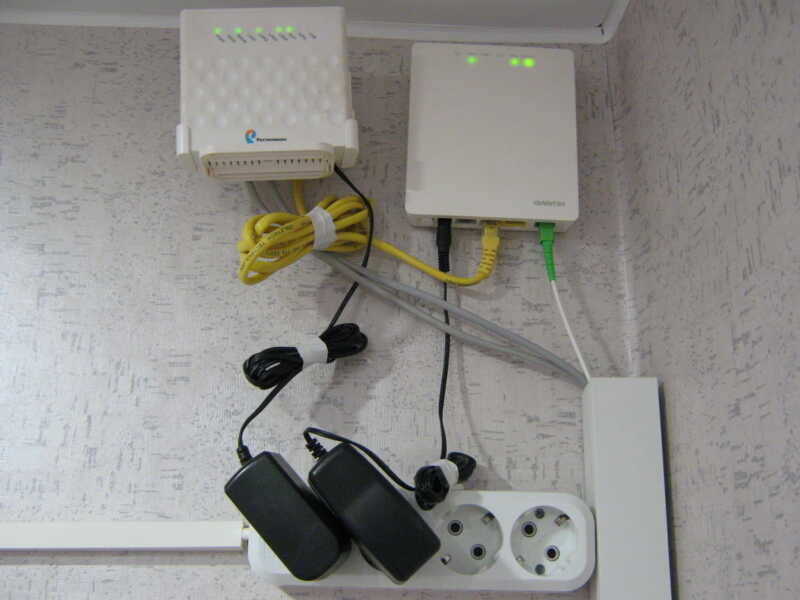

А далее, дело техники. В моем случае я веб разводил по комнатам (у меня включена функция «Цифровое телевидение») пришлось кабеля прокладывать по всей квартире. Готовых кабелей подходящей длины не бывает.
Тут можно попросить у интернетчиков кабель подходящей длины и обжимать их самому. Для высококачественной и резвой работы нужен кабель, разъемы RJ-45 и особый инструмент. Все это можно приобрести в магазине, а инструмент попросить у друзей.
Как обжать кабель для веба по цветам?
Неплохой кабель обязан иметь категорию 5. Смотрится как толстый (обычно сероватый) шнур, снутри него восемь медных проводов, которые перевиты парами. Это изготовлено в целях гашения наводок от сигналов примыкающих пар.
Каждый провод имеет свою цветовую маркировку. Она стандартная и 1-ое, к чему необходимо будет привыкнуть — это верно их располагать в ряд. Существует две схемы обжима кабеля — прямой обжим и перекрестный. Лично я перекрестный никогда не использовал. Сейчас мы изучим схему прямого обжима:

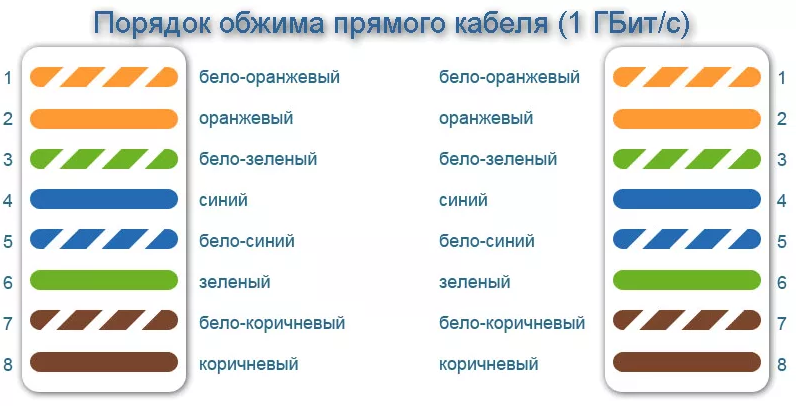

Для того, дабы осознать, как действовать, во время работы держите перед очами следующую схему:

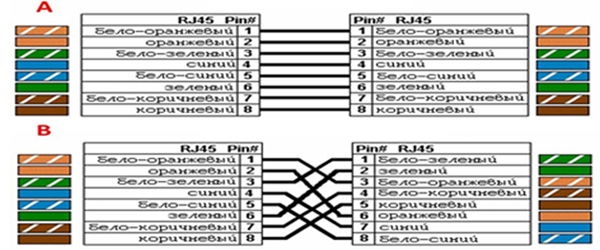

Главное отличие прямого обжима от перекрестного — провода на обоих коннекторах размещены в строго одинаковом порядке (слева на право, разъем повернут «язычком»наружу):
- бело-оранжевый;
- оранжевый;
- бело-зеленый;
- синий;
- бело-синий;
- зеленоватый;
- бело-коричневый;
- карий.

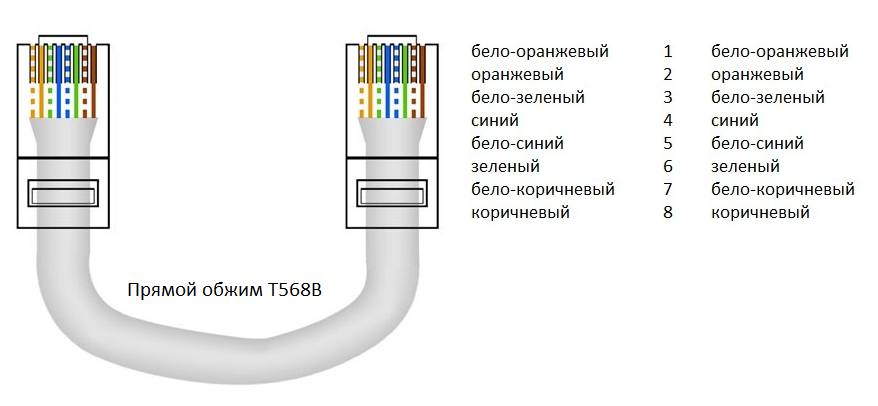

Применяется ровная схема для соединения маршрутизатора и компьютера. Как раз то, что нужно. Все, что нам осталось — это отменно обжать. Читаем дальше.
Как верно обжимать кабель для Веба?
Дабы все выполнить отлично, с наименьшими затратами времени и усилий, все таки нужен особый инструмент. Нам будет нужно:

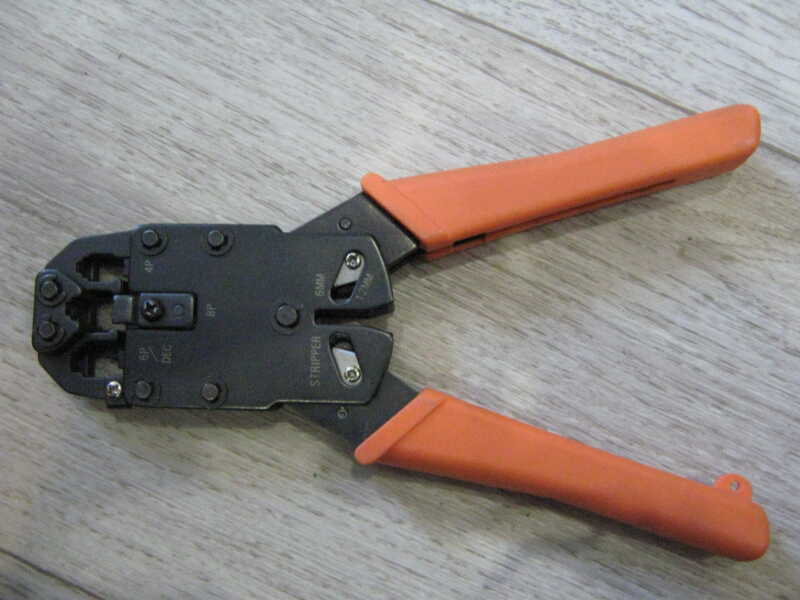

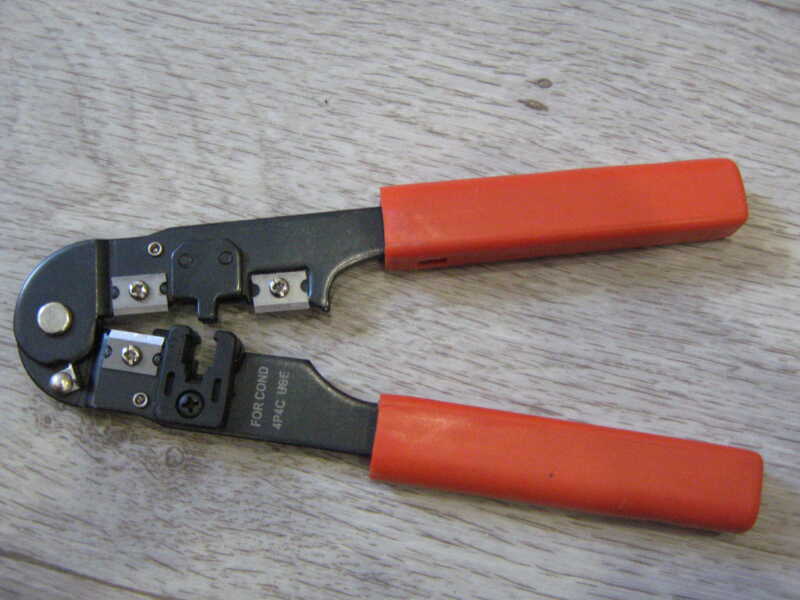

- Обжимные клещи. Я приверженец того, что без них не обойтись:

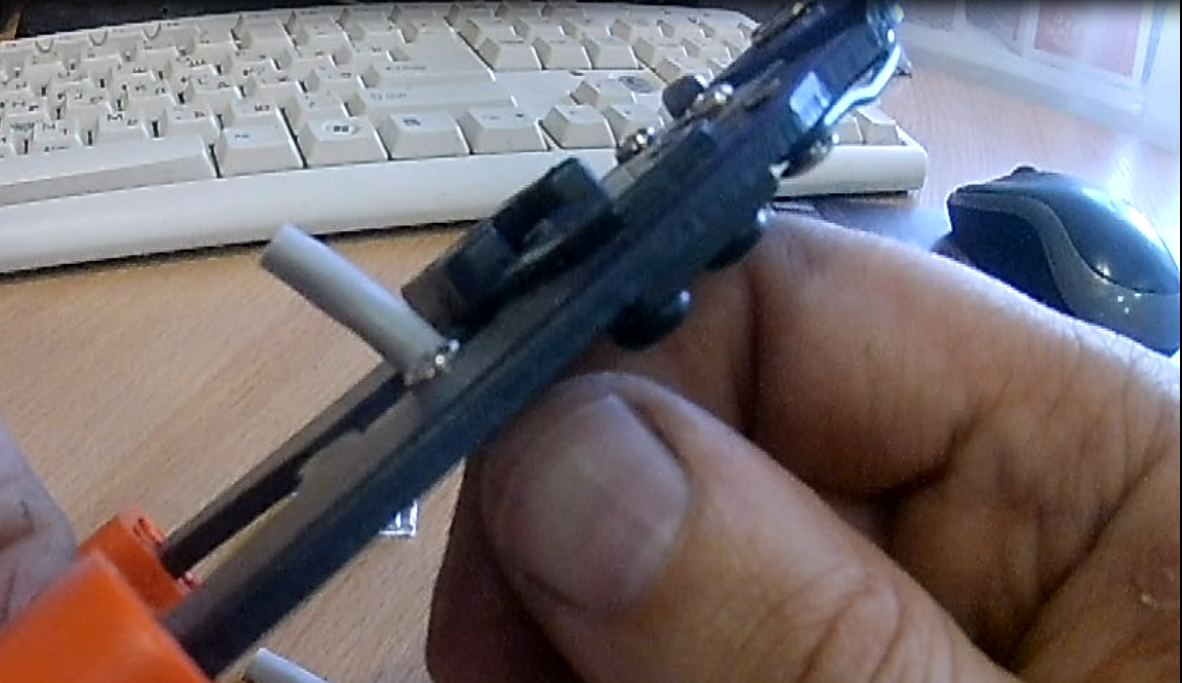

- Инструмент для обрезки проводов:

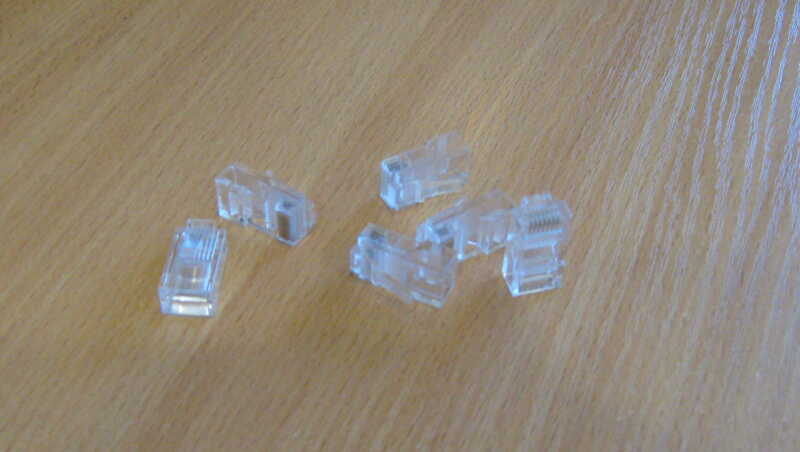

Еще нам будет нужно сам кабель категории не ниже пятой и и некоторый припас разъемов RJ-45 ( «стекляхи») , у меня есть несколько штук:

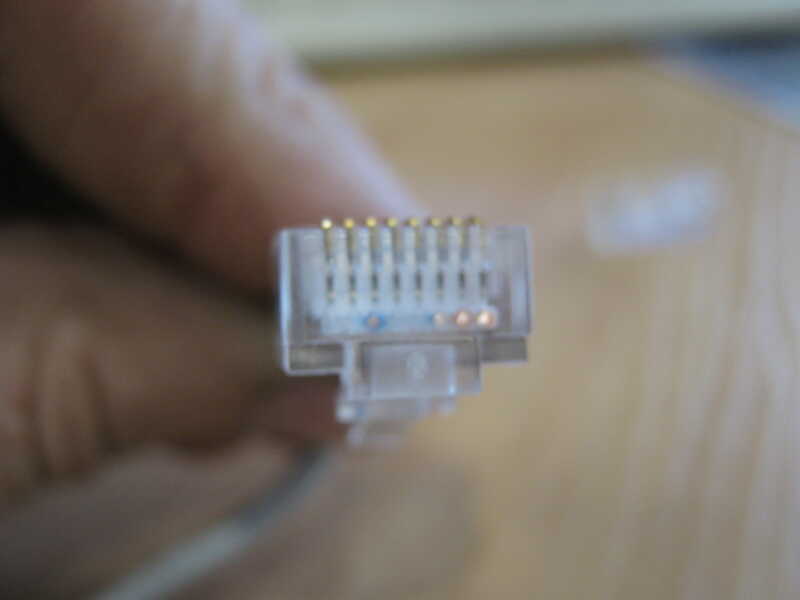

Приступим. Я уже обжал один конец шнура и если повернуть разъем «язычком» наружу мы увидим, как провода размещены в самом разъеме. Прямой обжим смотрится так:

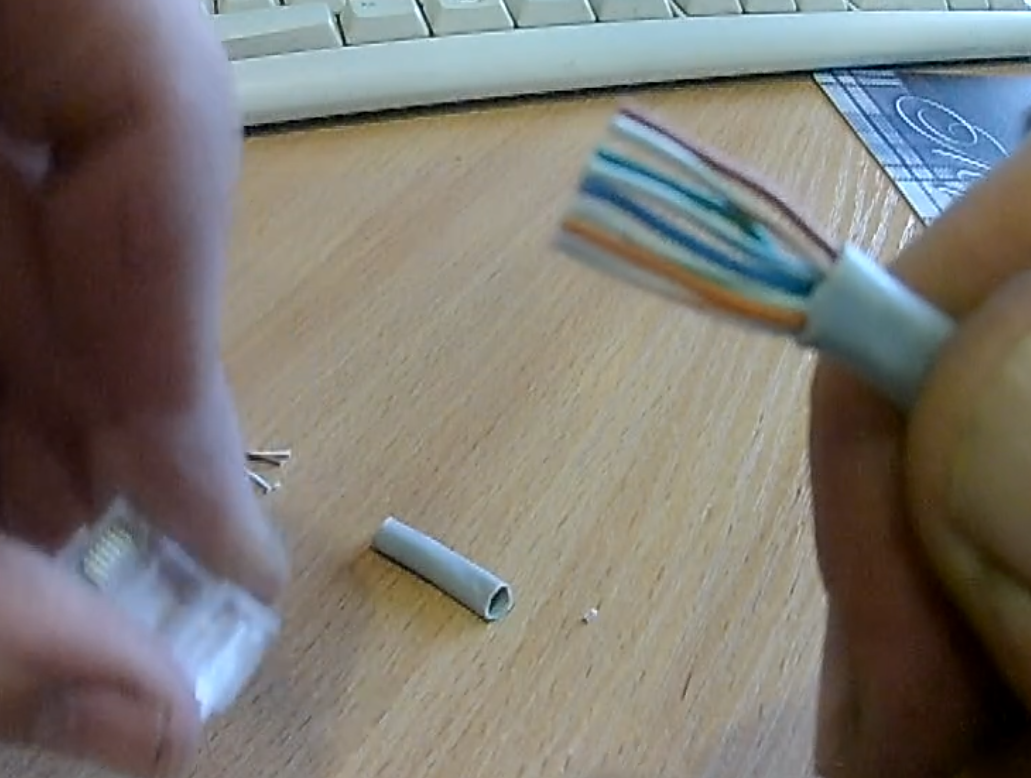

1-ое, что делаем — это обрезаем изоляцию веб кабеля приблизительно в 3-х сантиметрах от конца:

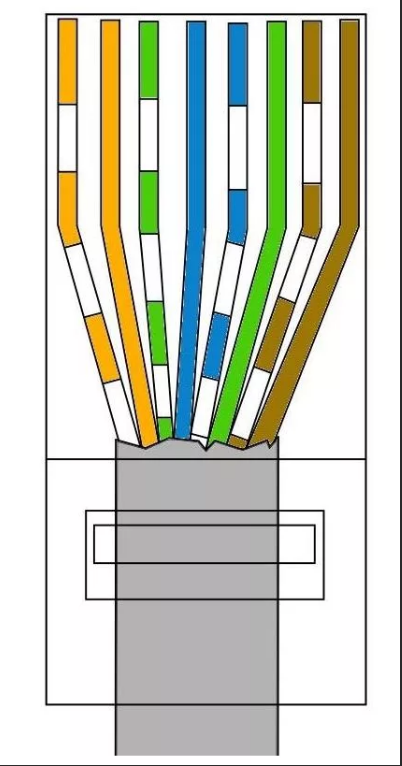

Потом необходимо расплести провода согласно схеме (слева на право) желто-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, бело-коричневый, карий. Это самый трудозатратный и кропотливый момент во всем этом деле.
После того, как провода выбраны, их все нужно ровна обрезать:
Сверяем пристально корректность расположения проводов по схеме; если необходимо ровням еще, но так, дабы излишнего не обрезать. Потом повернув RJ-45 язычком наружу вставляем провода в разъем до упора, так дабы не нарушить их размещение:
После вытаскиваем провода назад из разъема для проверки; убеждаемся что порядок расположения не нарушен.
Если какой или из проводов «выскочил», смотрится короче чем другие, то непременно добиваемся того, дабы все провода стали одинаковой длинны. Это критически принципиально!
Вот так смотрится «неверный» обжим кабеля, таковой не заработает:

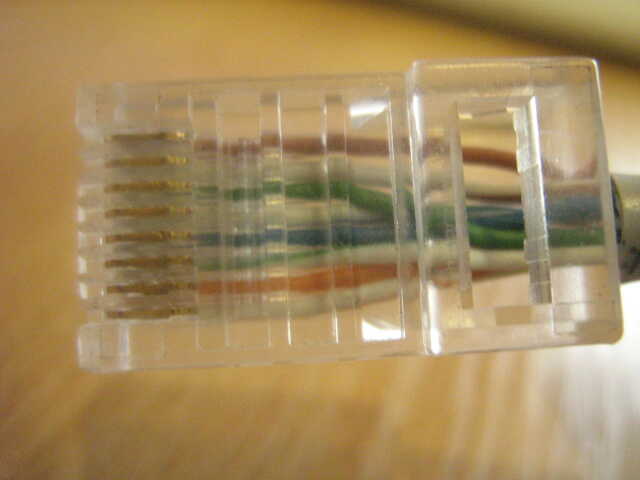

А так смотрится «верный» кабель:
Если у Вас вышло отлично, тогда Аккуратненько вставляем снова наши провода в разъем до упора. Осматриваем на прозрачном торце — все концы плотно прилегают? Берем клещи и только на данный момент обжимаем.
На видео наглядно показано, как воспользоваться инструментами:
Для проверки готового кабеля довольно подсоединить его, но если Вы планируете часто заниматься этим делом (на работе, выезде и т.д. рекомендую приобрести особый устройство (BNC индикатор). Он здорово помогает и незаменим при прокладке локально-вычислительных сетей.
Им можно просто инспектировать и уже проложенные кабели на исправность; если поврежден один из проводов, Вы это сходу обнаружите.
Как обжать 4 жильный кабель Ростелеком для Веба?
Ростелеком меня повеселил, оставив про припас некое количество 4 жильного кабеля. Когда-то АДСЛ подключал на 8 жил, оптоволокно уже на четыре… Наверняка, если снутри сети нет никакой различия по скорости, то для чего платить вдвое больше за медь? Вот и приняли решение сберечь на закупках? Ну, да хорошо, давайте поглядим, что у него снутри.
Снутри четыре медных провода заместо восьми; бело оранжевый, оранжевый, синий, бело-синий. Размещение кабелей по цветам уже отличается от того, что мы лицезрели. В таком шнуре распиновка идет в порядке (если разъем повернут язычком наружу, слева на право):
Располагать в ряд четыре провода еще легче и резвее, чем восемь. Критически принципиально ровно обрезать провода, опять применяем резак.

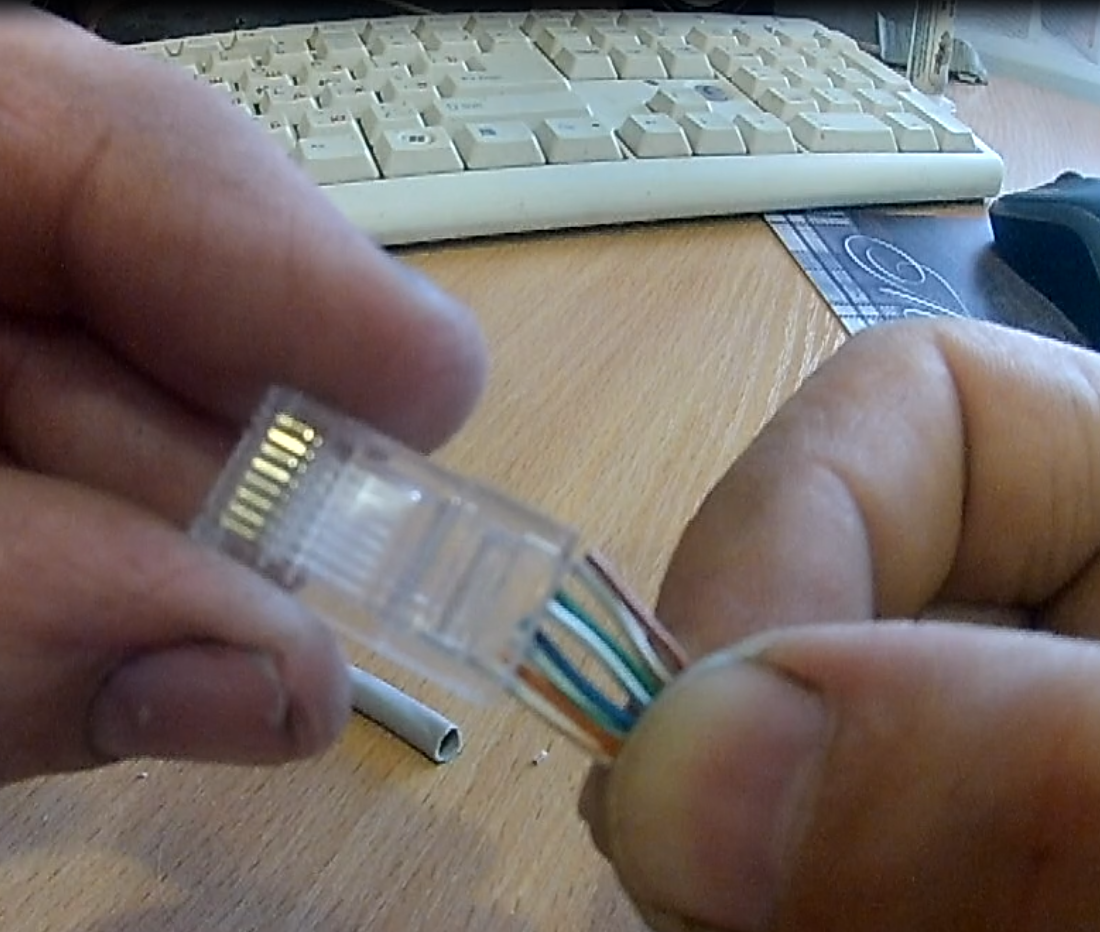

Совсем не сложно вставляем провода на свои места, поначалу синий, потом три других. Здесь уже можно не вытаскивать провода для проверки, все и так видно. Убедившись, что все ровно и верно — обжимаем клещами разъем.
Как обжать веб — кабель без инструмента
Вы уже удостоверились, что обжим — это довольно тщательный и кропотливый процесс? Инструмент призван сберечь время и обеспечить достойное качество работ. Если нет никакой способности достать либо попросить инструмент, можно что-то придумать…

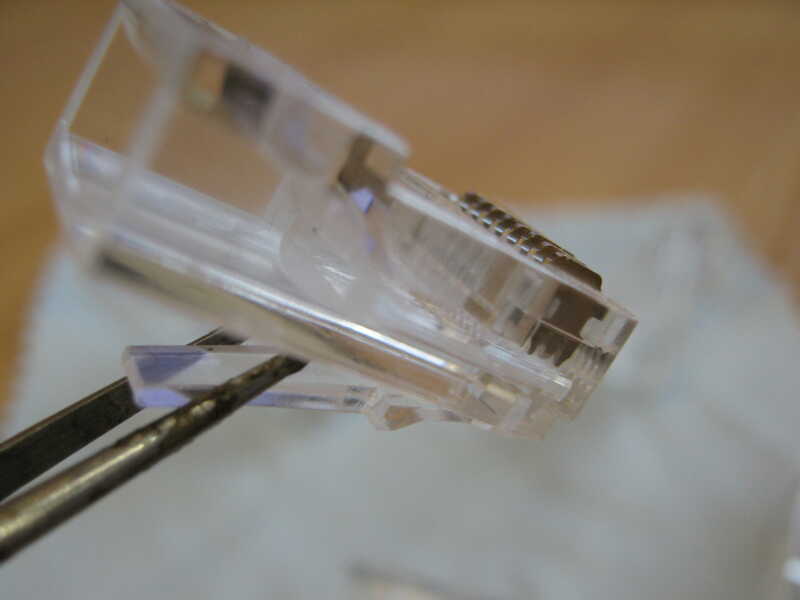

Качество не гарантируется, значительную часть «стеклях»необходимо иметь про припас, так как с первой пробы обжать даже с инвентарем не всегда выходит. На снимке ниже новенькая «стекляха»
Рекомендую применять 4 жильный кабель, с ним будет легче. Как будем действовать? Нам необходимо достигнуть того, дабы острые контакты снутри разъема пробили изоляцию провода, впились в него и обрели контакт с медным проводом в 3-х точках:

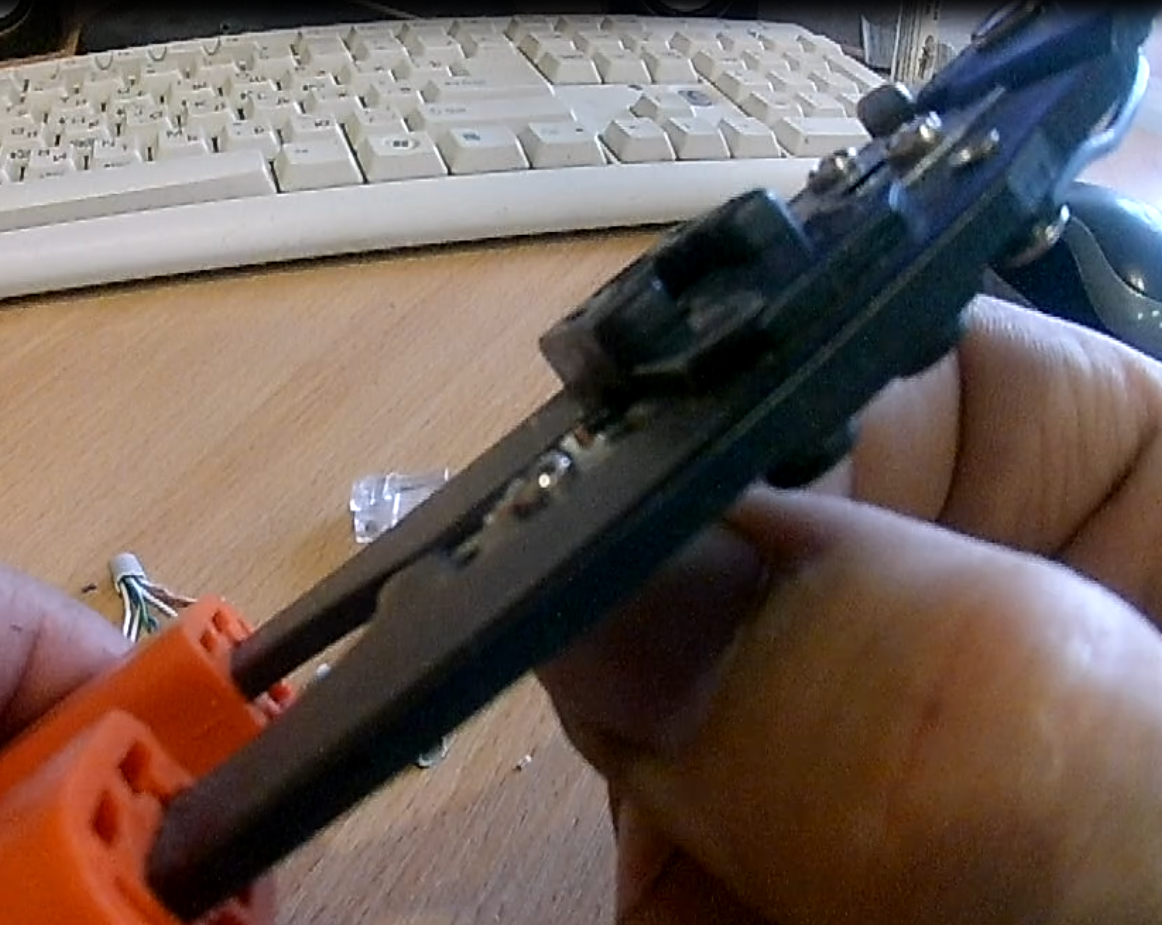

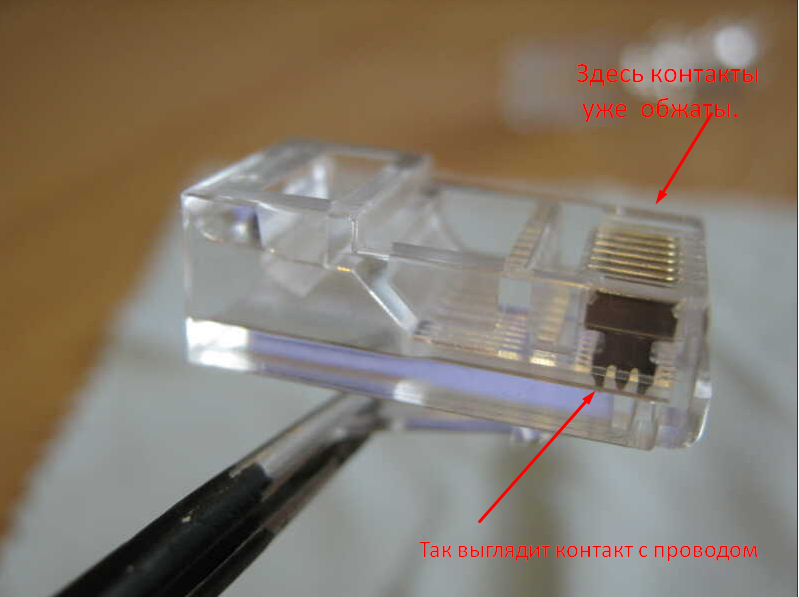

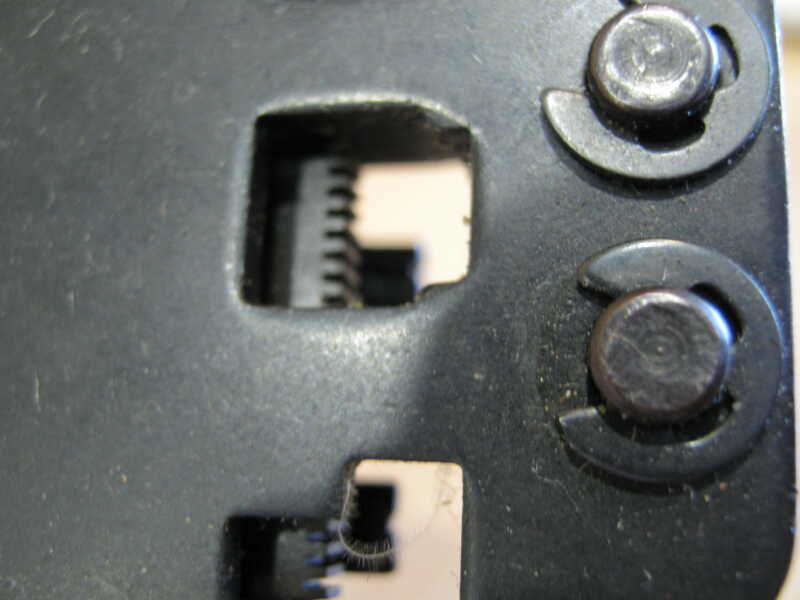

Клещи продавливают контакты вглубь кое-где на миллиметр- 1.5:
Для ровненькой обрезки проводков можно подобрать острые бокорезы с длинноватой кромкой, дабы проводки откусить ровно и все разом. Необходимо еще придумать некоторую приспособу, которой можно было бы верно продавить нужные контакты.

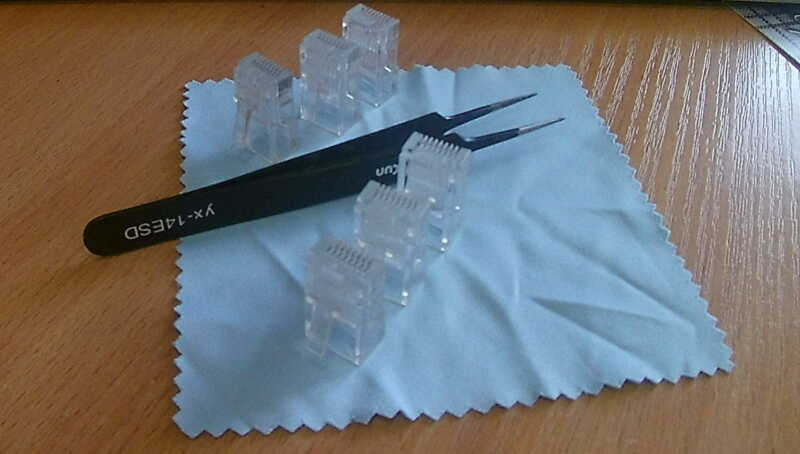

Это может быть игла либо узкий металлической пинцет. Разъем со вставленными проводами должен быть накрепко и бездвижно закреплен — к примеру в маленьких тисочках. В последнюю очередь то место на разъеме, где начинается сероватая изоляция прожимаем отверткой, дабы кабель не выскочил. Придется повозиться…
Для комфортабельной работы рекомендуется иметь очки-лупу, так как контакты RJ-45 маленькие. При маленьком резком нажиме они могут сломаться, погнутся если не верно навести усилие. Совершенно без инструментов как видно, не обойтись… Но,на теоретическом уровне все может получится, если делать все не спеша, пусть и не с первой пробы! Фортуны!
Как обжать веб кабель 4 жилы — схема по цветам

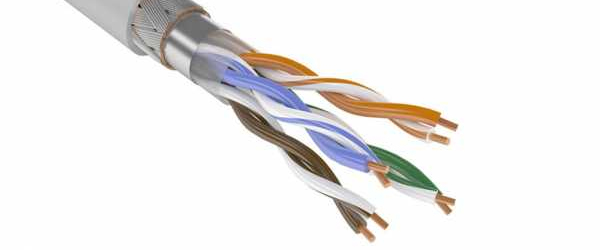

Витая пара — это кабель, состоящий из 2-ух проводников, скрученных между собой (обжатых) и закрученных вокруг точно таких же пар. Любая пара имеет свой номер, название и промаркирована цветом. К примеру, если один проводок карий, то парный будет бело-коричневым. Обжиматься могут только кабели, служащие для передачи низкочастотных сигналов.
Витая пара из 2-ух проводников
Почему витую пару необходимо обжимать
Кабель сетевой четырёхжильный (витая пара) начали обширно применять после повсеместного распространения проводного веба. Популярность 4-жильного кабеля разъясняется его дешевизной — он вдвое доступнее 8-жильного, более надёжного.
Обжим (распиновку) витой пары создают по ряду обстоятельств:
- Наружный сигнал, проходящий по кабелю, кодируется с учётом того, что каждый положительный сигнал на одном проводнике сопровождается отрицательным импульсом на другом. Это означает, что на 2-ух проводках генерируются магнитные поля — положительное и отрицательное, которые должны замещать друг дружку, не создавая помех.
- Если б проводки размещались параллельно, витая пара носила бы другое название и имела другие характеристики. Расстояние между проводниками, по которым передаётся сигнал, было бы неодинаковым, а магнитное поле и сигналы на обоих проводах отличались бы.
Скрученная пара кабелей обладает следующими чертами:
- расстояние, отделяющее пары проводов, меняется вдоль всей длины провода во избежание перекрёстных помех;
- пары проводов разной длины скручиваются с неодинаковым шагом, по этому перекрёстные помехи фактически вполне исчезают.
Разница в несоответствии длины проводков, образующих витую пару, может составлять 5 и поболее процентов.
Принципиально! Основная особенность 4-х жильного онлайн-кабеля — низкая скорость передачи данных (до 100 Мбит за секунду). Специалисты советуют применять его для подключения 100-мегабитных адаптеров. Бесперебойную работу гигабитного оборудования способен обеспечить только 8-жильный патч-корд.
Правила обжима витой пары четыре жилы
Обжимка витой пары 4 жилы для веба проводится после того, как кабель обрезан и освобождён от наружной изоляции. За неимением кримпера можно пользоваться монтажным ножиком либо бокорезами. Места срезов проводков должны находиться на этом же уровне относительно друг дружку и наружного изоляционного покрытия.

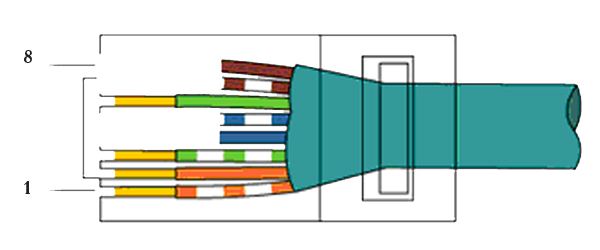

Установка витой пары жилы по эталону EIA/TIA-568B
На следующем шаге пары проводков отделяют друг от друга — расплетают и сглаживают, а потом располагают согласно одному из эталонов. Спецы рекомендуют придерживаться эталона EIA/TIA-568B как более пользующегося популярностью. Обрезанные и выпрямленные проводники помещают внутрь коннектора.
Принципиально! Изоляцию убирают при помощи клещей либо канцелярского ножика, так, дабы проводники обнажились максимум на 1.5 сантиметра.
Расположив последний пластмассовой защёлкой книзу, проводники зажимают огромным и указательным (средним) пальцами, медлительно вставляют в разъём коннектора и распределяют по всей его ширине. До того как воткнуть коннектор в гнездо обжимного устройства, нужно убедиться, что первоначальное положение проводников относительно друг дружку не поменялось и все до 1-го упираются в перегородку.
Подключение электронных устройств к сети Internet осуществляется при помощи 2-ух типов кабеля — экранированного и неэкранированного. Все кабели, смонтированные из витых пар, делятся на 7 категорий. Для производства 4-жильных витых пар применяют проводники 5-й категории.
Цветовая палитра маркирования проводников, входящих в состав 4-жильной витой пары, может несколько отличаться. Ниже приведена схема разводки бело-оранжевого, оранжевого, бело-зелёного и зелёного проводников.

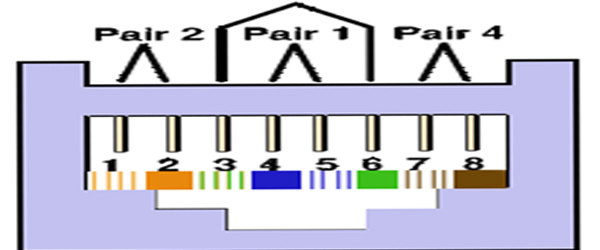

Схема разводки проводников
Время от времени заместо бело-зелёного и зелёного проводков применяются бело-синий и синий, а заместо оранжевого и бело-оранжевого — карий и бело-коричневый. Если для передачи сигнала, скорость которого 1 гигабит, используют все проводники (4 пары), то для обеспечения мегабитной связи довольно подключить 2 пары либо, другими словами, 4-жильный кабель.
Передача сигнала осуществляется через 1 и 2 контакты, а приём — через 3 и 6. Четвёртый и 5-ый проводники для монтажа 4-жильного кабеля не применяют.
Прямой и перекрестный обжим
Для подключения квартиры либо дома к сети применяют коммутационные шнуры 2-ух видов, любой из которых соответствует определённой группе коммуникационных устройств. Прямые патч-корды используют для сопряжения оборудования с сетевой картой. Концы кабеля соединяют с коннектором монотонно, по схеме Т568А либо Т568В.
Средством перекрестных либо кроссовых патч-кордов соединяют однотипные электронные устройства. Дабы соединить два компьютера, один конец соединительного кабеля обжимают по схеме Т568А, а для обжима второго используют схему Т568В.
Направьте внимание! При прямом обжиме оба конца провода обжимают одним и этим же методом. Перекрёстный обжим предполагает работу в согласовании с обоими принятыми эталонами.
Схемы обжима витой пары
Принятые схемы обжима проводников
Для подключения к веб по 4 проводам схема обжима, приведенная выше, не совершенно подходит. Для обжима 4-жильной витой пары применяют проводники, надлежащие цифрам «1», «2», «3» и «6».
Существует две стандартные схемы обжима — ровная и перекрёстная. Обжим прямого типа «роутер-роутер» создают в согласовании со схемой «А». По воззрению профессионалов, в данном случае можно использовать обе схемы — и прямую и перекрёстную, так как современные роутеры «умеют» распознавать оба эталона.
Обжим типа «компьютер-компьютер» осуществляется согласно перекрёстной схеме, обозначенной (на рисунке обозначена буковкой «В»). Обжим типа «роутер-компьютер» принято производить согласно схеме «А».
Как соединить 4 жильный и 8 жильный интернет-кабель
Соединение 2-ух разнотипных проводов пройдёт удачно, если под рукою у мастера есть особое оборудование. Более комфортным и обычным считается стыковка проводов средством проходного соединителя и обыденного канцелярского ножика.
Поначалу мастер, вооружившись ножом, заклёпывает кабель из 8 жил, а потом, с обратной стороны, монтирует 4-жильный кабель. При всем этом принципиально смотреть, дабы цвета проводников, при помощи которого оба патч-корда соединены, соответствовали по цвету и маркировочной буковке.
Принципиально! 4-жильный провод имеет одну особенность. Если одна пара проводников маркирована оранжевым, то другая — или зелёным, или другим цветом. К примеру, если заместо зелёного применен синий маркер, подключение 8-жильного кабеля следует создавать через пару, отмеченную зелёным маркером.

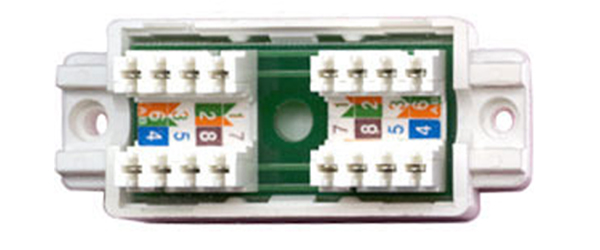

Проходной соединитель для 8-жильного и 4-жильного кабеля
Инструменты и принадлежности
Обжим делается при помощи следующих принадлежностей:
- кабеля витая пара нужной длины;
- коннекторов RJ-45 либо 8P8C;
- стриппера — инструмента для обрезки и освобождения витой пары от изоляционного покрытия;
- кримпера (обжимных клещей).
Специалисты рекомендуют выбирать инструмент помассивнее, так как лёгкий кримпер недолговечен. Также стоит направить внимание на половинки пресса — они не должны быть сдвинуты либо искривлены.
Как обжать веб кабель 4 жилы с помощью кримпера
Инструмент пригодится мастеру после того, как проводники будут вставлены в коннектор. Расположив конструкцию в соответственном гнезде кримпера, мастер смыкает ручки до возникновения соответствующего хруста.
После обжатия нужно проверить кабель на работоспособность, подсоединив его к оборудованию, применяемому для сопряжения компьютера с сетью. Если кабель смонтирован верно, в области извещений засветится соответственный индикатор.
Обжим без спец инструмента
За неимением специального инструмента обжим можно произвести при помощи плоской отвёртки. Человеку, выбравшему этот метод, пригодится несколько коннекторов, на тот случай, если он не высчитает силу нажима. Обжать провод вручную, без применения средств находящихся под рукой, нереально.
Если мастер малоопытен и не знает, как верно обжать кабель для веба 4 жилы, ему понадобится самообжимающийся коннектор. Воспользовавшись устройством, он без помощи других оконцует и подсоединит экранированные кабели. Коннектор оснащён направляющими вставками, созданными для фиксации кабеля.
Как проверить качество обжима
До того как включить самодельный провод в розетку, его необходимо проверить на работоспособность. Выполнить проверку можно при помощи стрелочного тестера, мультиметра либо устройства, созданного для измерения напряжения, сопротивления и мощности тока.

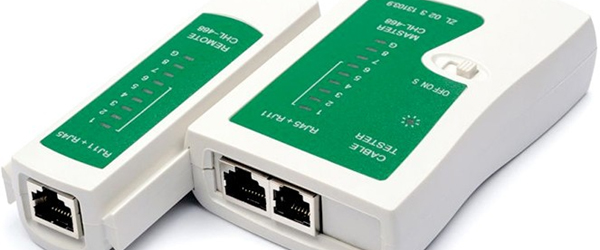

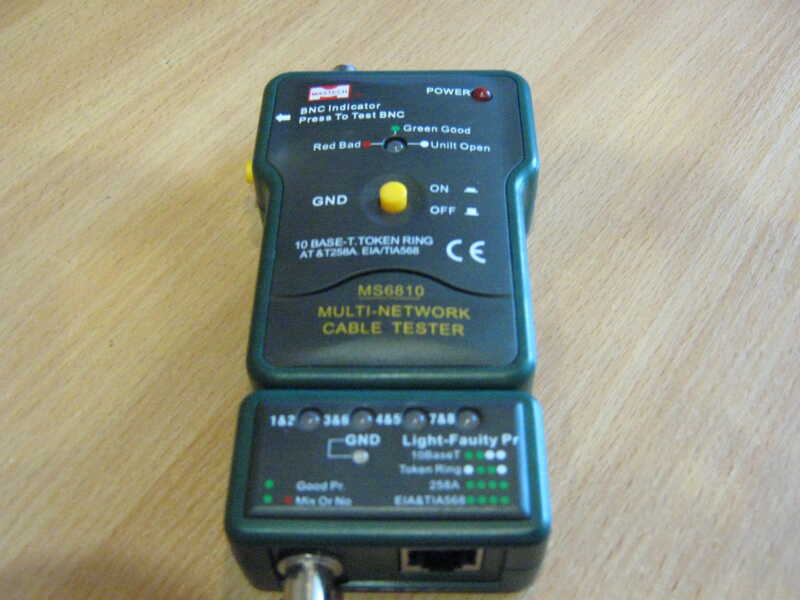

Тестер для проверки свойства обжима 4-жильной витой пары
Тестер, по сопоставлению с другими инструментами, имеет очевидные достоинства:
- во время проверки не надо освобождать провод от наружной изоляции и зачищать проводники;
- на выявление обрывов, распайки, замыканий и неверного обжатия уходит несколько мгновений.
Наличие мультиметра, при условии, что оба конца провода можно свести совместно, позволяет провести тестирование жил по цветовым маркерам, а потом узнать, есть ли сопротивление между щупами, другими словами, произойдёт ли куцее замыкание, если соединить одну жилу на одном конце провода со всеми жилами, находящимися с обратной стороны.
Направьте внимание! При отсутствии способности свести концы проводников, от неработающего кабеля отрезают коннектор и, зачистив жилы на одном конце, соединяют их между собой, после этого мультиметром прощупывают каждую витую пару на другом конце.
Другой метод проверки витой пары
Жилы на одном конце провода зачищают на 5-сантиметровую длину и обмакивают в стеклянную (пластиковую) ёмкость, заполненную тёплой и очень солёной водой. Потом на одну из пар, расположенных на другом конце, подают напряжение (к проводам подсоединяют батарейку — обыденную либо извлечённую из материнской платы).
Если провод исправен, на отрицательном полюсе произойдёт выброс водорода (белоснежные пузырьки), а на положительном — хлора (жёлтые пузырьки).
Ошибки, допущенные при обжатии
В числе распространённых обстоятельств, из-за которых кабель не будет верно функцировать — некорректная обработка (обрезка и зачистка), размещение и фиксация снутри коннектора. Вовремя найти и убрать неисправности поможет тестер.
Рекомендуется создавать обжим, руководствуясь цветной схемой. Она повсевременно должна быть у мастера перед очами. Не стоит третировать правилами разделки/фиксации кабеля и не сберегать, приобретая плохой инструмент. Все принадлежности должны быть наивысшего свойства.
Спецы не рекомендуют применять 4-жильный кабель , если в роли компании-провайдера выступает мобильный оператор (к примеру, Билайн). Также не стоит сберегать на кабеле, подключая сразу веб, онлайн-кинотеатр и интерактивное ТВ через крупную компанию, обслуживающую огромную часть населения (к примеру, Ростелеком). Сэкономив на кабеле, домашние только усложнят для себя жизнь.
