Итак, перед Вами отрезок кабеля, несколько коннекторов и вопрос — как обжать витую пару? К вышеизложенному комплекту также нужен особый инструмент для обжима "кримпер" либо по обычному обжимка. Необходимось обжать витую пару появляется тогда, когда необходимо или сделать патч-корд из многожильного провода, или выполнить оконечивание витой пары, которую завел провайдер веба к Для вас в помещение. Во 2-м случае, вероятнее всего, это будет одножильный провод, т.к. конкретно такие разновидности применяются для подключения абонентов к сети веб.

В большинстве случаев нужна обжать витую пару, когда разъем RJ-45 по некий причине отсоединился от интернет-кабеля абонента. Незачем вызывать, ожидать а позже платить монтажнику — давайте сами научимся и выясним вопрос "как обжать витую пару" без помощи других, это по сути достаточно легко!

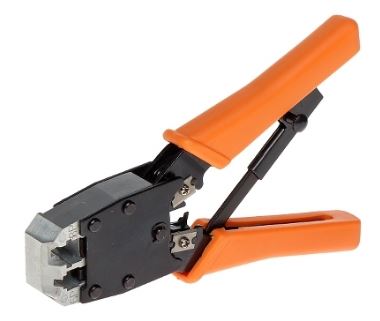

К примеру, модель HT-500 RJ-45 RJ-12 Hypernet

1-ое с чем необходимо обусловиться перед конкретным обжимом витой пары, это схема по которой и будет выполняться опрессовка.

В подавляющем большинстве при производстве промышленных патч-кордов и других соединительных Ethernet шнуров применяется прямой порядок обжима. Данное размещение проводников применяется для реализации подключения сетевой карты компьютера к маршрутизатору, хабу, коммутатору, приставке и т.д.. Перекрестный порядок обжима (crossover) витой пары не так обширно распространен и применяется для соединения сетевых карт 2-ух компов между собой. Другими словами, для сотворения сети из 2-ух компов.

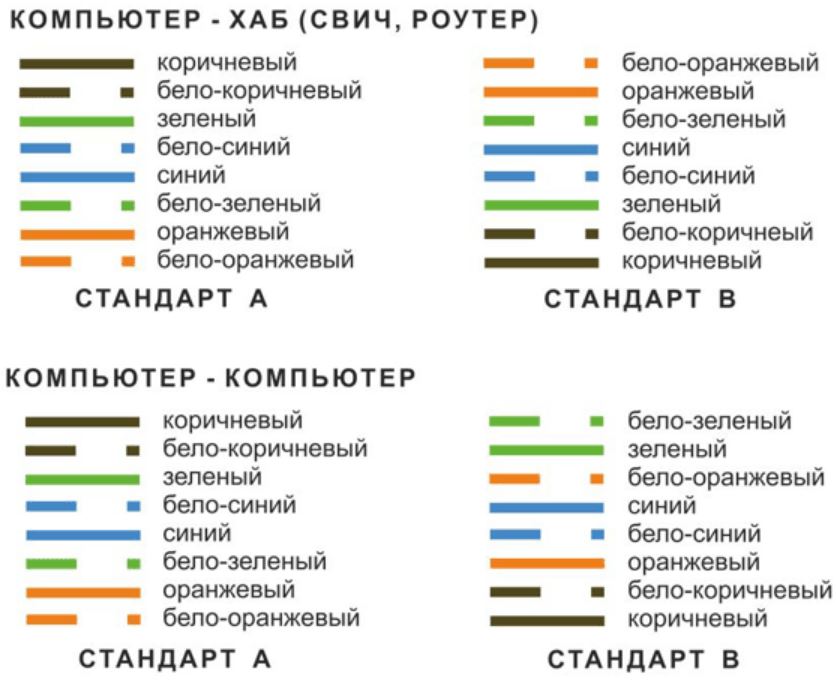

В свою очередь, эталонов и прямого и перекрестного обжима существует два:

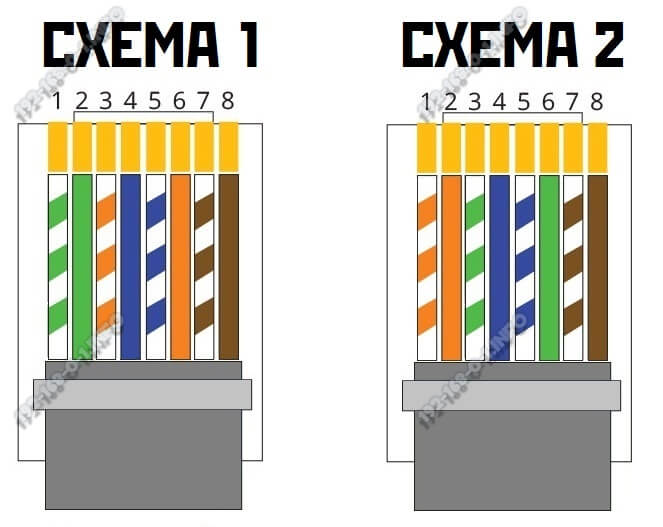

T568А (Эталон "А" на рисунке)
T568В (Эталон "В" на рисунке)

Вероятнее всего, если Вы намереваетесь обжать витую пару для предстоящей эксплуатации дома либо в кабинете, то идет речь расстановке по схеме T568В. Данная порядок размещения имеет самое обширное распространение. Поэтому, обжатая витая пара в согласовании с аннотацией T568В будет смотреться следующим образом:

Порядок расположения в контактных пазах считается слева вправо:

Шаг 1. Зачистка изоляции

Для доступа к внутренностях провода нам нужно выполнить зачистку наружной оплетки. С этой функцией могут совладать:

в самом последнем случае средства находящиеся под рукой (ножик, лезвие), но при всем этом главное не разрушить внутренние проводники и их изоляцию

Согласно протоколов по СКС, удаление оболочки не должно превосходить 13 мм. На практике расстояние время от времени выходит больше, но сущность состоит в том, что чем меньше снято оплетки, тем лучше. Вполне разобраться в вопросе Вы сможете ознакомившись с отдельной статьей "Как верно зачистить витую пару".

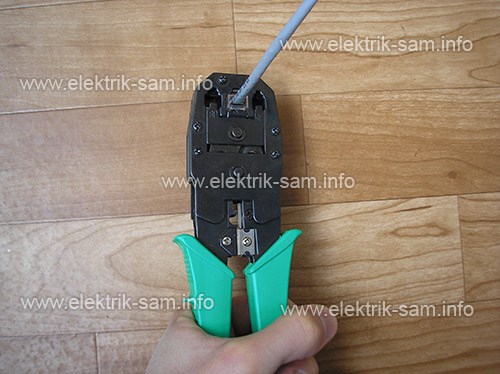

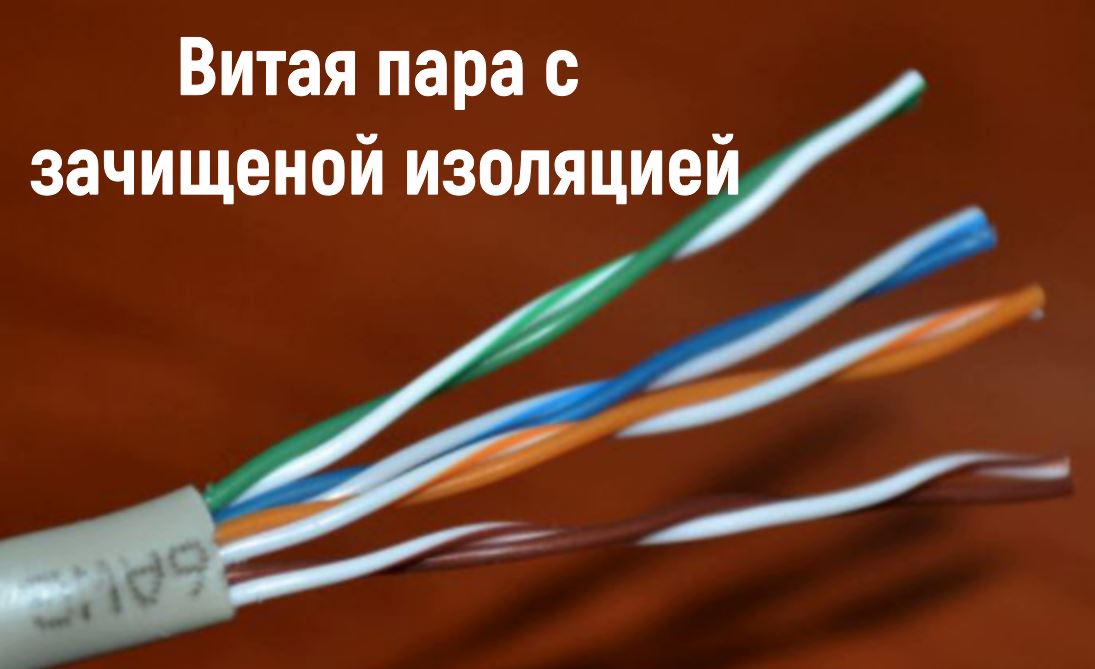

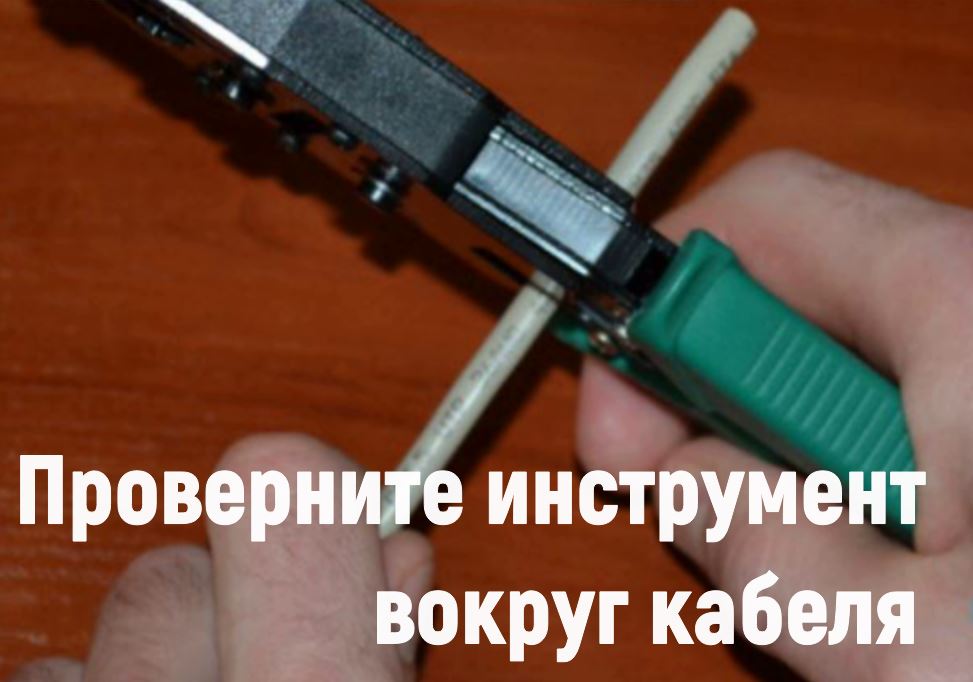

При использовании зачистной функции в обжимном устройстве, необходимо поместить кабель в паз для снятия изоляции, зажать рукояти и произвести радиальное движение устройства. В итоге у Вас должно получиться примерно так:

Шаг 2. Развитие и ровненькая обрезка

После удаления оболочки необходимо расплести жилы и расположить их согласно цветовой схемы. Развитие пар также должно быть мало вероятным, т.к. чрезмерная размотка приводит к значительному ухудшению черт оборотных утрат. Уместно развить пары на один виток либо 90 градусов. Этого должно хватить для воплощения нашей цели.

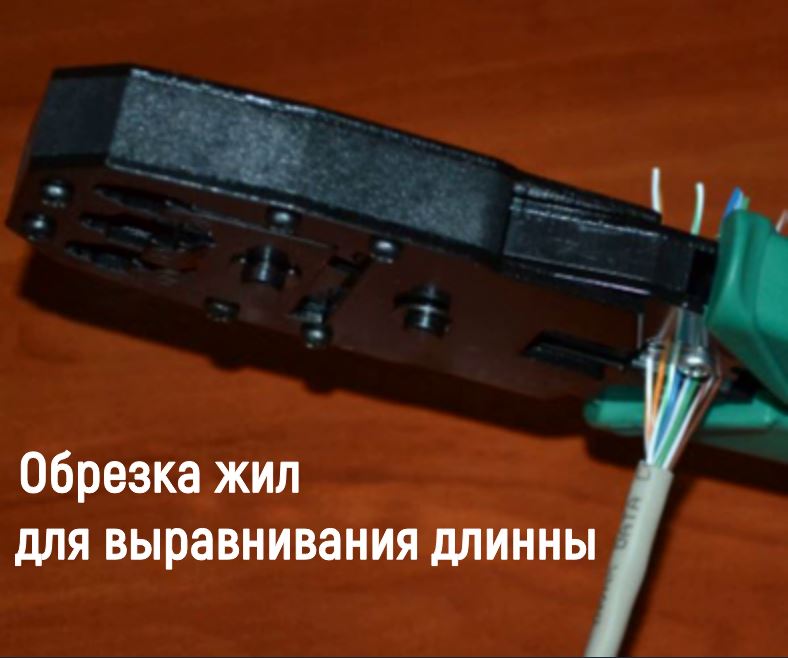

После нужного расплетения пар и рассредотачивания по цветам, осуществляем обрезку для выравнивания общей длинны всех порводников. Удобнее всего это делать теми же инструментами, которые использовались для снятия оболочки.

Шаг 3. Обжим

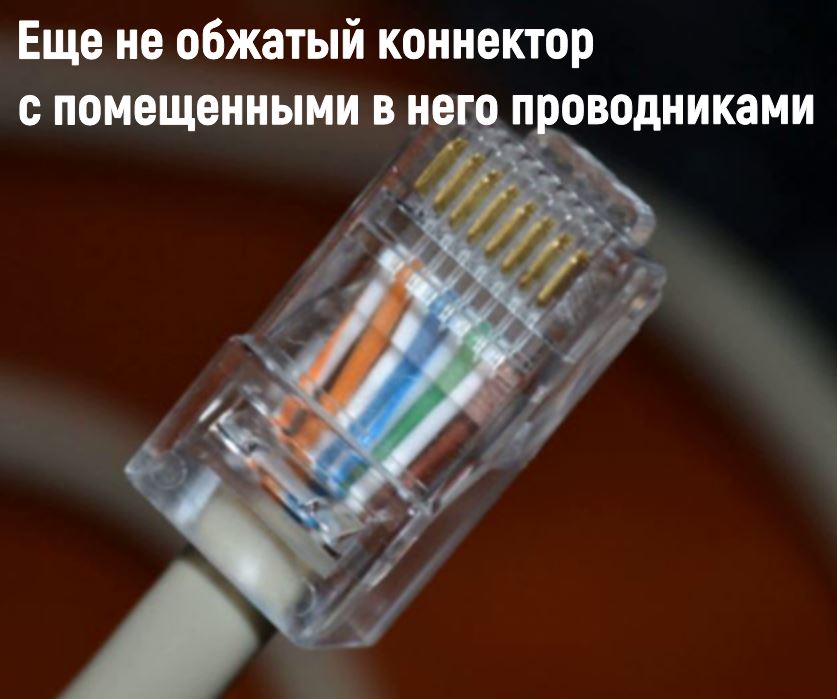

Снова проверяем корректность расположения проводников. Берем коннектор, держа защелкой вниз и вставляем в него горизонтально находящиеся жилы — до упора. Каждый проводок должен зайти в свое место посадки. Провода должны умеренно распределиться в корпусе разъема.

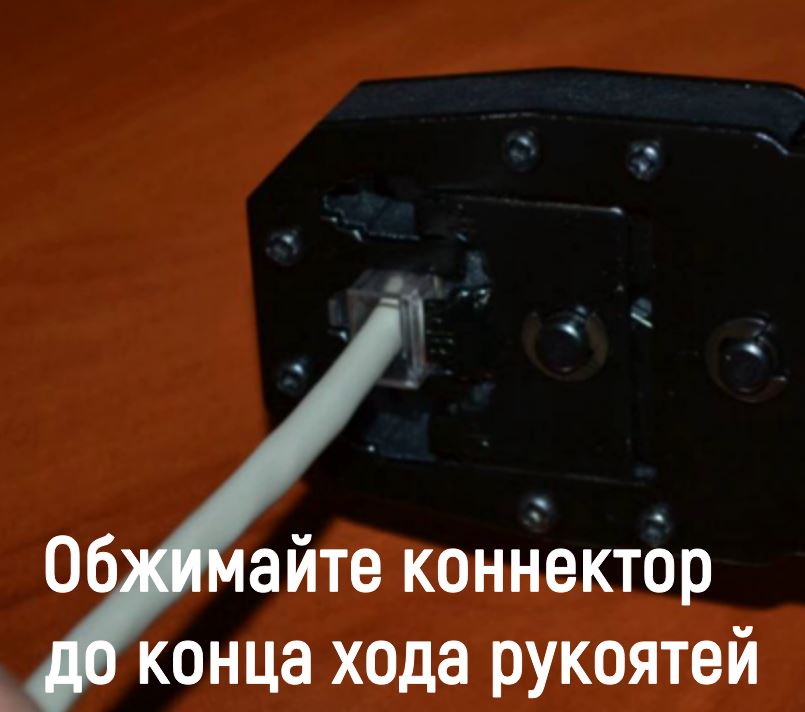

Повторно проверьте правильное размещение проводов. Все правильно? Отлично! Аккуратненько помещаем разъем с жилами в соответственный паз обжимки.

И медлительно сжимаем ручки до самого упора. При обжиме не страшитесь приложить очень много усилия, это не жутко. Тут важнее сжать очень сильно пока ход рукоятей не завершится. Разжимаем клещи — вуаля, все готово. Сейчас Вы понимаете как обжать витую пару!

Как верно обжимать интернет-кабель

Подключать веб можно различными методами. Кто-то предпочитает подключаться через сети операторов сотовой связи, а кому-то удобнее воспользоваться проводным вебом.

Трудно представить для себя жизнь человека без веба в кабинете. В сети можно отыскать всякую информацию. Благодаря вебу люди получили возможность разговаривать, обучаться, работать и веселиться онлайн. Подключать веб можно различными методами. Кто-то предпочитает подключаться через сети операторов сотовой связи, а кому-то удобнее воспользоваться проводным вебом.

Многие провайдеры прокладывают кабель в квартиру либо в многоквартирный дом. Потом кабель подключают впрямую к ПК либо маршрутизатору. Также кабели применяют для соединения ПК и маршрутизатора. Провода такового типа именуются патч-кордами либо соединителями. Для корректного подключения кабеля будет нужно выполнить его верный обжим.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Обжим витой пары. Схема обжима витой пары. Если витую пару обжать не по эталону, то при большой длине сетевого кабеля, соединяемые устройства могут или вообщем не работать, или будут работать с большенными потерями пакетов данных. Спрашивайте, я на связи!

Интернет-кабель: как обжимать, варианты обжима — Altclick

выпрямляем провод, зачищаем область внешней оболочки;
отмеряем расстояние жил по вилке коннектора;
обрезаем жилы таким макаром, дабы их длина была одинаковой;
устанавливаем провод в торец наконечника, дабы жилы были зафиксированы до упора;
внешную изоляцию размещаем под корпусом коннектора;
потом стандартной плоской отверткой контакты утапливают к жилам;
проверяем установку.

Что собой представляет интернет-кабель

Перед монтажом интернет-кабеля необходимо разобраться, что же все-таки это такое. Это особый провод, средством которого юзеры получают доступ к сети. Представители провайдера протягивают его от распределительного щитка. К щитку он тянется от центра провайдера.

Какие разновидности проводов применяют:

Патч-корд нужен для подключения к локальной сети. Производители кабельно-проводниковой продукции выпускают разные типы проводов. Они отличаются между собой типом экранирования, видами жил и другими параметрами. Один из часто встречающихся вариантов – витая пара. Этот кабель применяют практически при любом типе подключения.

Читайте по теме: Розетки на кухне как расположить

Под изоляцией размещены переплетенные пары жил, изолированных друг от друга. Жилы отличаются по цвету зависимо от типа провода. Обычно производители обозначают их различными цветами: белоснежный, зеленоватый, синий. Но можно повстречать «полосатые» композиции.

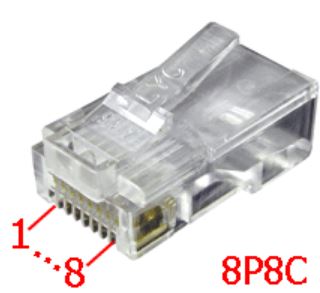

Для подсоединения кабеля к сетевой карте ПК либо ноутбука предусмотрен разъем 8P8C. Он нужен для подключения интернет-коннектора RJ 45. Время от времени юзеры путают наименования эталонов и входы для коннекторов. Гнездо 8P8C нужно для организации локальных сетей.

Какое освещение Вы предпочитаете
Встроенное Люстра

Пользующиеся популярностью схемы обжимки

Более нередко встречающимися способами обжимки сетевого lan кабеля, используемого для подключения веба, являются прямой и перекрестный (косой) способы опрессовки. Для обжимки этого веб кабеля, в простонародье называемого «витой парой», потребуются нужное количество коннекторов RJ-45 и обжимные клещи (кримпер), к примеру кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

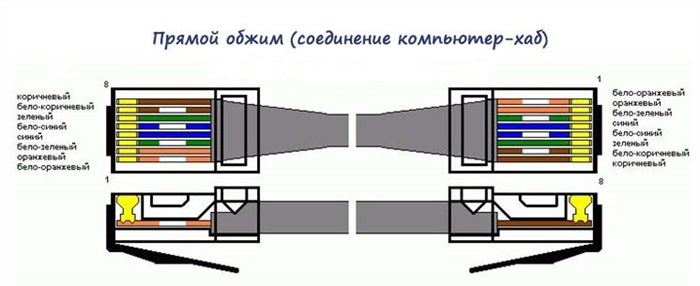

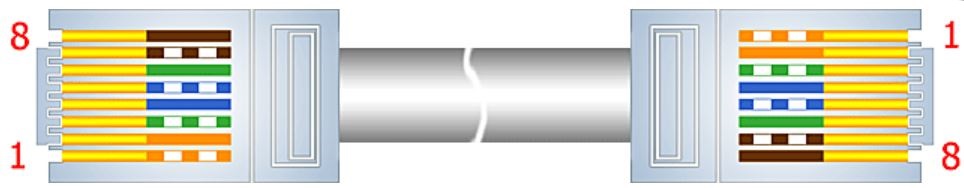

1-ый способ обжима – прямой тип , применяется для обжима при подключении компьютера к вебу либо роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а 2-ой к роутеру либо компу. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

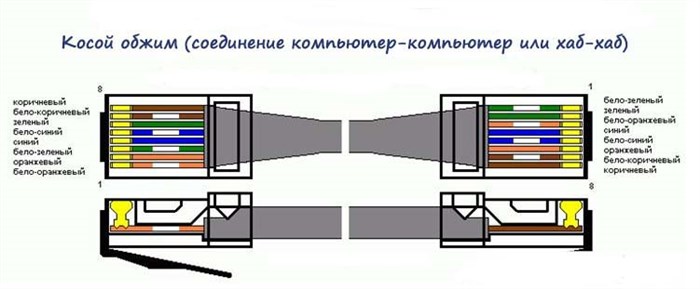

2-ой способ носит название перекрестный (косой) и служит для сотворения подключений между схожими устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие заключается в том, что два конца опрессованы различными способами – один по типу «А», а 2-ой по типу «В».

Как верно обжимать сетевой кабель RJ-45 Перекрестный кроссовер этот вариант необходимо применять тогда, когда вы желаете выполнить кабель для соединения впрямую 2-ух компов. Спрашивайте, я на связи!

Обжим сетевого кабеля витая пара по эталону | Интернет-магазин Wi-Fi оборудования ТехноТрейд

Как делается обжимка сетевого кабеля

Сама процедура обжимки осуществляется до боли просто:

Освобождаем кабель от наружной оболочки. Снутри оболочки «витой пары», не считая кабеля, находится особая арамидная нить, средством которой можно разрезать оболочку и высвободить провода на нужную длину. С учетом, что наружняя оболочка кабеля должна поместиться конкретно под фиксирующим зажимом коннектора RJ-45.
Вытащенные жилы выравниваются и распределяются таким макаром, дабы соответствовать собственному посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

Внимание! При зачистке оболочки нужно учесть нередкие физические воздействия на кабель при его подключении и выключении. Потому часть оболочки кабеля непременно должна находиться под фиксатором, обеспечивая тем надежное закрепление кабеля в разъеме.

Только убедившись, что застыл очищенных от оболочки пар изготовлен верно, можно обрезать кабель до подходящей длины. Пристально складываем жилы в избранной последовательности по подходящей схеме. Коннектор нужно опустить защелкой вниз и аккуратненько воткнуть до упора жилы в направляющие каналы коннектора, дабы не нарушить последовательность. Наружняя изоляция кабеля при всем этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инвентарем (кримпером).

Работоспособность опрессованого кабеля можно проверить с внедрением тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного дела (не перегибать, не резать, не тянуть), получится отменно обжатый кабель, который будет длительно служить по предназначению.

В компании AVS Electronics всегда можно приобрести витую пару и нужные для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки отправляют спецам компании хоть каким из комфортных для них методов.

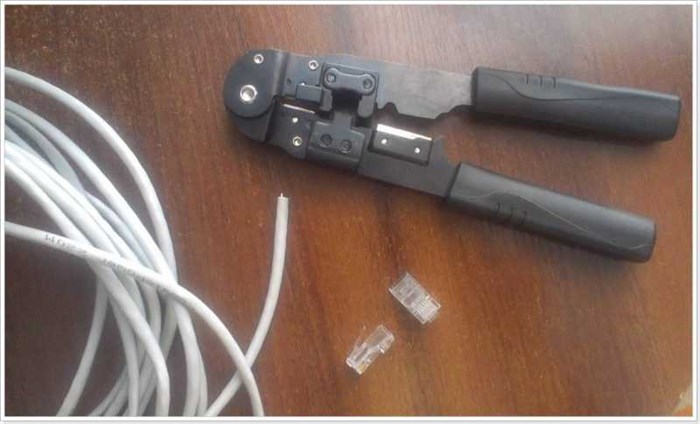

Для обжима сетевого кабеля нам пригодится:

Сам сетевой кабель, сходу отмеряйте нужное количество кабеля.
Коннекторы. По идеи необходимо только два, но я советую приобрести больше, ну так, на всякий случай :). Они не дорогие, и приобрести можно в любом компьютерном магазине, фактически как и кабель.
Инструмент для обжима. Здесь есть несколько вариантов, в эталоне необходимо приобрести особый инструмент, кримпер. Таковой как у меня на фото выше. Я свой купил за 75 грн. (300 рублей). Если у вас таковой штуки нет, то можно применять отвертку, но не советую.
Если будете обжимать отверткой, то пригодится еще обыденный ножик, для того, что бы зачистить кабель.

Еще есть один аспект, нам необходимо обусловится, по какому из 2-ух вариантов мы будем обжимать кабель.

Прямой – таковой кабель подойдет для соединения компьютера с роутером, для обыденного веб кабеля и т. д. Можно сказать, что это эталон.

Перекрестный (кроссовер) – этот вариант необходимо применять тогда, когда вы желаете выполнить кабель для соединения впрямую 2-ух компов. Подробнее об этом я писал в статье Как выполнить (обжать) кроссовер?.

Берем кабель и снимаем верхнюю изоляцию. Просто отступив от начала кабеля приблизительно два сантиметра, делаем надрез верхней изоляции, в таком инструменте как у меня, есть особая дырочка, в которую вставляем кабель и просто прокручиваем кримпер вокруг кабеля. Потом снимаем белоснежную изоляцию, просто стянув ее с кабеля.

Далее смотрим четыре пары скрученных жил и нить. Нить отрезаем, она нам не понадобится.

Сейчас раскручиваем все проводки так, что бы они были по одному. Зажимаем их пальцами и выставляем в подходящем нам порядке, зависимо от того, какой кабель вы обжимаете. Смотрите схемы выше.

Как обжать витую пару Конструкция некоторых типов обжимных клещей позволяет снять внешнюю изоляцию витой пары, не прибегая к дополнительному инструменту. Спрашивайте, я на связи!
