Последствия обрыва нуля в трехфазных и однофазовых сетях

К домовому электрощиту многоквартирного дома подходит 3- х фазное напряжение 380 В. К подъездному щиту также подводится три фазы, для отдельной сети квартиры применяется одна фаза и нейтраль. Такая система электропитания TN-C применялась для старенькых строений и существует до сего времени.

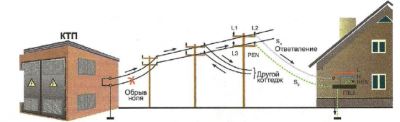

Двухпроводная сеть личного дома с защитным заземлением

В новых домах применяется система питания TN-C-S с третьим, дополнительным защитным проводником. В многоквартирном доме все фазы распределены по квартирам умеренно таким макаром, дабы нагрузки на все три фазы были одинаковыми и перекос фаз был бы наименьшим.

Но при обрыве нулевого провода происходит перераспределение напряжения по фазам и появляется перекос фаз. В итоге в одной квартире может быть напряжение подымется до 380 В, а в другой будет занижена до 170 В. В обоих случаях бытовые электроприборы и техника выходят из строя.

В особенности чувствительны к таким перекосам фаз бытовые приборы, имеющие электродвигатели — это стиральные машины, холодильники, кондюки, вентиляторы, пылесосы и т. д. Величина напряжения при перекосе фаз находится в зависимости от числа присоединенных потребителей электроэнергии на всех фазах и их мощности.

Что происходит при обрыве нуля? Напряжение с другой фазы, через присоединенные приборы других квартир, поступает на общий нулевой провод и в квартирах в розетках возникает напряжение не 220 В (фаза – ноль, как должно быть), а напряжение 380 В (фаза — фаза).

В итоге, присоединенные бытовые приборы выходят из строя из-за перекоса напряжения сети. Ужаснее еще если в проводке старенькых строений с системой электропитания TN-C в качестве защитного проводника применяется нулевой провод, который присоединяется к корпусу бытовых устройств.

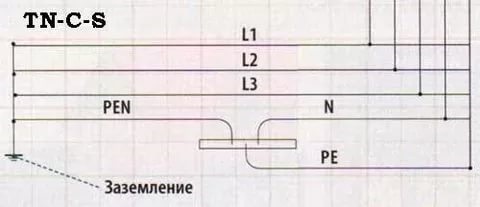

Система энергоснабжения TN-C-S с дополнительным проводником заземления PE используемая в новых постройках

Тогда при прикосновении к корпусу, человек получит страшный удар током. В новых домах система заземления TN-C-S с проводником защитного заземления, на корпусах бытовых устройств небезопасного напряжения не будет, угрозы поражения током нет.

Если обрыв нуля в однофазовой сети произошел у вас в квартире, то угрозы для бытовых устройств не будет, а вот при касании корпуса устройства вас поразит током (древняя проводка TN-C) если применять рабочий ноль в качестве защитного заземления.

Если в дом подведена трехфазная сеть, то при обрыве нулевого провода в трехфазной сети возникнет опасность выхода из строя бытовых устройств, не зависимо где произошел обрыв в магистральной полосы либо у вас в доме.

Предпосылки появления обрыва нуля

Обстоятельств довольно много — это обрыв нейтрали на подстанции, в домовых и подъездных щитах, неопытность электриков, отсутствие обслуживания электросетей и дальше. Основной предпосылкой обрыва нейтрали — это плохое крепление провода.

При слабеньком креплении нейтрали провод греется, окисляется (что наращивает сопротивление перехода нейтраль — корпус) и перегорает. Также может быть обгорание нейтрали при использовании огромных номиналов предохранителей.

Часто обрывается нейтраль при сильных порывах ветра, оледенений, ремонтных работах и т. д. Как видно имеется масса обстоятельств обрыва нейтрали. Дабы избежать последствий от этой неисправности необходимо избрать верный вариант защиты.

Защита от обрыва нуля

Проводка в старенькых постройках системы заземления TN-C не имеет никакой защиты от обрыва нуля и представляет с собой огромную опасность при использовании нейтрали в качестве заземляющего проводника корпусов электроприборов.

Система TN-C. Обрыва нуля нет. Угрозы нет Система TN-C. Последствия при обрыве нуля

В новых постройках системы электроснабжения TN-C-S с отдельным заземляющим проводником, возможность поражения небезопасным для жизни током миниатюризируется. Уменьшить сопротивление заземления, и сделать лучше качество защиты позволяют дополнительные повторные заземления у каждого дома.

Но эта система заземления не защитит ваши бытовые приборы при обрыве нуля. Для защиты устройств, техники и поражения током человека посодействуют реле контроля напряжения либо стабилизаторы напряжения. Реле напряжения отключит вашу электросеть при небезопасных перенапряжениях и малых значениях напряжения в сети. Посодействуют к тому же УЗО, дифавтоматы с защитой от обрыва нуля.

Сработает ли УЗО при обрыве нуля

УЗО отключит электросеть при касании корпуса человеком, если в качестве заземляющего проводника применена нейтраль. В данном случае через человека потечет ток утечки, на которую среагирует УЗО. Обыденные УЗО и дифавтоматы, если у них нет функции защиты от перенапряжений, не защитят от поломок бытовых электроприборов.

Вывод. Для защиты человека от поражения небезопасным высочайшим напряжением и выхода из строя электробытовых устройств, техники, ламп освещения поможет УЗО либо дифавтомат с защитой от обрыва нуля. Также можно поставить реле напряжения и обыденные УЗО, дифавтомат либо реле контроля напряжения с отдельным защитным заземлением.

Обрыв нуля. Почему в розетке будет напряжение 380В

Здрасти почетаемые гостя веб-сайта «Помощь электрикам». Сейчас я бы желал побеседовать о таковой распространенной неисправности как обрыв нуля в трехфазной сети и том как в однофазовой розетке возможно окажется 380 В. Естественно неосведомленные люди сходу начинают улыбаться когда слышать такое. Как такое может быть? Обрывается провод а напряжение не то что бы не падает а оно вообщем начинает расти. Но обо всем по порядку.

Планируете ремонт либо для вас просто нужно произвести обработку металла? Покупайте высококачественные и дешевые шлифовальной лентой на веб-сайте: https://shop.voleks.com/3m/lenty-proizvodstvo

Дабы разобраться в сущности данного явления, перейдем к схеме по электротехнике. Разглядим два типа подключения электроприемников- параллельное и последовательное.

Параллельное подключение.

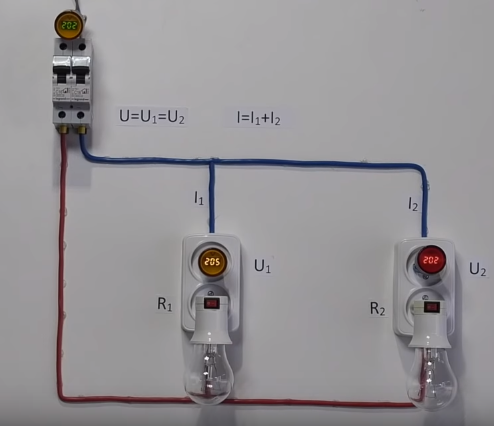

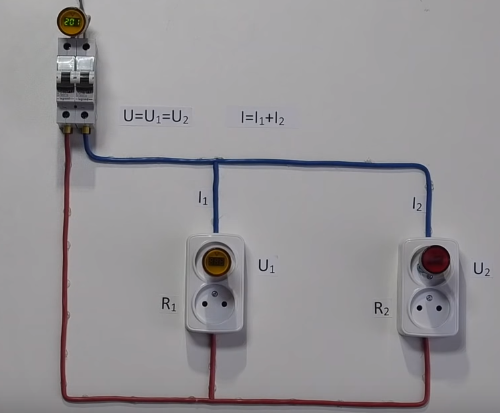

На рисунке 1 приведен пример параллельного соединения. Другими словами у нас нулевой проводник идёт на все потребители и фазный идёт на все потребители. Добавим 2-ух потребителей. Две 60 Вт лампочки.

Напряжение сети 200В. Включаем автоматический выключатель. Лампочки загораются и мы лицезреем что при параллельном соединении напряжение на потребителях будет однообразное. Что на первой лампочке 200 В, что на 2-ой лампочке 200В. При этом даже в отключенном состоянии лампочек напряжение не поменяется. Только ток в цепи будет различный, но очень малый.

Запишем данный процесс формулами:

U = U 1= U 2 I = I 1 + I 2

Даже если мы заменим лампочки на другие потребители к примеру чайник 1000 Вт и лампочку 100 Вт напряжение остается приблизительно на этом же уровне 199-201 В.

Сейчас мы делаем вывод что все розетки в квартирах подключаются конкретно параллельным соединением. И все однофазовые квартиры между собой так же подключаются.

Последовательное подключение

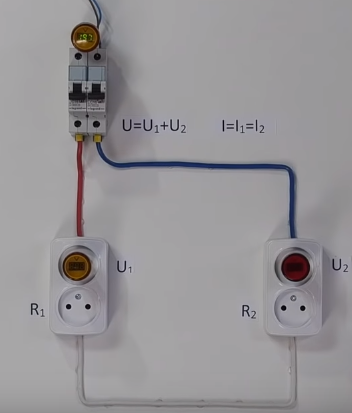

Данное подключение представлено на рисунке 2

Питающий проводник поначалу идёт на один электроприемник, от этого электроприемника провод идет к следующему, и от него ворачивается конкретно к питанию.

Так же напряжение сети 200 В. Подключаем два потребителя ( две лампочки) мощностью 95 Вт. Мы лицезреем что общее напряжение будет складываться из 2-ух напряжений электроприемников. U = U 1 + U 2

Ток в цепи не поменяется. Будет всюду однообразный. I = I 1 = I 2

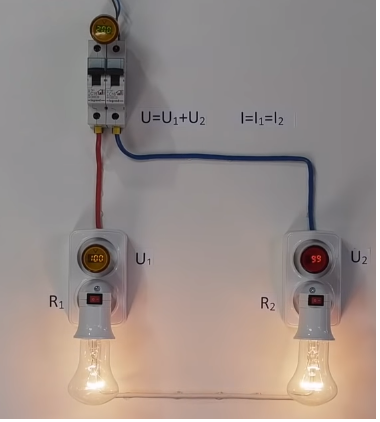

Но так будет не всегда.Унас сейчас однообразные по мощности электроприемники. Заменим один электроприемник мощностью 95 Вт на другой мощностью 200 Вт (лампочка). Произойдет следующее. На лампочке 95 Вт будет падение напряжения 166 В. Она будет очень ярко пылать. А на лампочке 200Вт будет падение напряжения 34 В. И она будет еле еле накалена. Связано это с тем что напряжении прямопропорционально Сопротивлению. А сопротивление наименее сильной лампочки больше. Тоесть на более массивных устройствах малюсенькое сопротивление. На небольшом сопротивлении выделяется малеханькое напряжение. Но проэксперементируем далее. Заместо лампочки 200 Вт мы поставим другого потребителя. Фен. Мощностью 2 кВт. Мы лицезреем что фен вообщем не врубается. На 95 Вт лампочке 184 В.

Итак мы разобрались в теории цепей и перебегаем к нашей дилемме. Разглядим трехфазную систему.

Данная система представлена на рисунке 3

Мы лицезреем что 1-ый проводник это нулевой провод. 2-ой 3-ий и 4-ый это фазы А, В, С

И на каждой фазе находится потребитель. Каждому потребителю идёт ноль. Обычная схема соединения звезды. На каждой фазе на этот момент по 220 В. Это напряжение между фазой и нулем. А напряжение между фазой к примеру А и фазой В 380 В.

Включаем потребителей на каждую фазу. К примеру возьмем лампочку 65 Вт, лампочку 95 Вт и лампочку 200 Вт. Включаем Автоматический выключатель. Лицезреем что напряжения на всех фазах однообразное. Ток течет от фазы через потребителя на нулевой провод. Дальше ставим всех три лампочки 65 Вт для наглядности следующего опыта.

И дальше момент правды. Мы обрываем НОЛЬ. НА 1-ый взор ничего не происходит. Лампочки сияют, напряжение на каждой фазе какое и было.

Но по какой цепи на данный момент идет ток. Очевидно не по фаза ноль. Ноль же в обрыве. А он течет по цепи фаза потребитель фаза. У нас выходит последовательное подключение. При котором общее напряжение делится. И так как потребители равные по мощности то и напряжение делится по равному.

Читайте по теме: Карий и черный какой цвет

А давайте заменим лампочку 65 Вт на лампочку. И выходит что где лампочка 200 Вт там более мощнейший потребитель. На нем падение напряжение будет меньше. 100В Соответственно на других оно возрастет. До 280В.

Сущность явления заключается в следующем. При обрыве нулевого проводника потребители оказываются подключены последовательно в цепь напряжением 380 В. В итоге чего потребители более массивные получают наименьшее напряжение. А наименее массивные большее напряжение.

Сейчас логичный вопрос. «Как же с этим биться».

1-ый метод это выполнить повторное заземление нулевого проводника. Целенаправленно подключаем провод заземления к нулевому проводу дабы в случае обрыва нуля у нас сохранилось параллельное соединение потребителей. Напряжение естественно поменяется но не до критического уровня. Но ноль нужно будет вернуть.

А 2-ой метод это использование реле напряжения. Оно будет защищать от многих заморочек. В том числе от пониженного и завышенного напряжения.

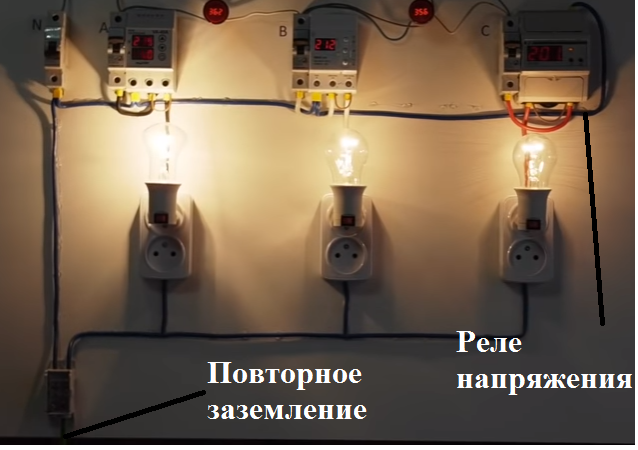

На рисунке представлены сходу два варианта.

Данная информация взята с ютуб канала

Сейчас мы осознаем к чему может привести обрыв нулевого провода. Спасибо что были с нами. Ждем ваших вопросов в комментах.

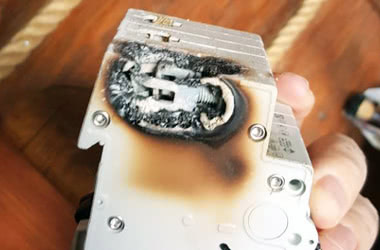

Отгоревший нуль в сети: какие угрозы он прячет?

Фактически каждый присоединенный к сети юзер сталкивался с ситуацией, когда напряжение в квартире либо личном доме резко подпрыгнуло, в итоге чего сгорели бытовые приборы. Что стало предпосылкой такового скачка и кто повинет в этом – попробуем разобраться в этом вопросе тщательно.

Когда случаются скачки напряжения, прежде всего рассматривается возможность так именуемого «отгорания нуля». Вспоминая школьный курс Физики, неважно какая электрическая сеть содержит фазу и ноль. Но многие юзеры ошибаются, если говорят, что если нет нуля, то розетка работать не будет. Проф электротехниками применяется в этом случае термин «обрыв нуля». Он может быть полным – при полном обрыве контакта с нулевой шиной, либо неполным – когда контакт временами замыкается, вызывая тем скачки напряжения.

Что представляет собой явление?

Обрывом нуля разъясняется работа трехфазной электросети в аварийном режиме, когда при обрыве рабочего нулевого провода из-за несимметричных нагрузок на однофазовом электроприемнике, который подключен к этой сети, появляется напряжение намного выше либо ниже номинального напряжения. Последствием таковой трагедии в большинстве случаев становится выход из строя электрооборудования, дорогостоящих электронных устройств, которые более чувствительны к скачкам напряжения: настольные компы, ноутбуки, стиральные машины, современные смарт-телевизоры.

Таким макаром, независимо от того, где вы проживаете – в городской квартире либо в личном особняке, какая сеть проложена к вашему дому – трехфазная либо однофазовая, если отсутствует подабающий уровень защиты, риск схожих происшествий растет в разы.

В чем опасность обрыва нуля?

Основная опасность такового рода аварийных ситуаций кроется в том, что при обрыве нуля, обычно, происходит так именуемый перекос фаз. В следствие этого в электросети находится пониженное либо, напротив, завышенное напряжение, что может стать предпосылкой поломки электрических устройств. Для жизни человека это явление небезопасно только в случае, если в доме отсутствует заземление либо устройство дифференциального тока (УДТ).

Для юзеров электросети обрыв нуля несет свои неудобства: это приводит к конкретному обесточиванию определенного участка, поэтому, напряжения не будет в одной части дома либо даже во всем доме.

Почему стоит страшиться обрыва нуля?

Для всего жилого фонда в нашей стране типично облагораживание систем заземления. Но это является неплохим решением только в случае, когда во всех розетках и выключателях находится просто фаза и нуль, без каких-то занулений. Зануления также разрешается применять, если отсутствуют электромагнитные УДТ: BДТ (выключатели дифференциального тока) или ABДТ (автоматические выключатели дифференциального тока). При всем этом в основном электрощите следует в неотклонимом порядке делить рабочий нуль и зануление. В неприятном случае появляется риск образования на ваших устройствах небезопасного потенциала при вероятных обрывах нуля.

Если на объекте имеется система заземления, допускается к установке хоть какое УДТ – как электромагнитное, так и электронное.

Обрыв нуля в трехфазных сетях

В сопоставлении с однофазовым, обрыв нуля в трехфазной электросети является более небезопасным, поэтому как не только лишь появляется страшный потенциал, но также может произойти перекос фазы. Тем самым увеличивается риск неожиданного снижения/увеличения напряжения в фазах в спектре 110-400 Вольт. Такая ситуация для людей не несет никакой угрозы, если в доме либо квартире обустроено высококачественное заземление. В то время как электрические приборы, вероятнее всего, сгорят, если они подключены к сети с меняющимся (скачущим) напряжением.

Что происходит, если есть три фазы, но нет заземления?

Ситуация, когда находятся три фазы, но не имеется заземления, для юзеров сети значительно усложняется, если ассоциировать аналогичную ситуацию для однофазовых сетей. Так, допускается превышение только 1-го потенциала в 1.7 раз, что само по себе уже должно быть тревожным сигналом. В данном случае скачки напряжения небезопасны как для электрических устройств, так и для самого человека, в особенности если обрыв нуля удается выявить не сходу, поэтому как оборудование в большинстве случаев продолжает работать в обыкновенном режиме.

Как оградить себя от скачков электричества и может быть ли это?

Более применимое и общедоступное решение заморочек с напряжением в доме либо квартире – установка реле напряжения. Это устройство отключает электропитание в жилье при первых же конфигурациях напряжения, ниже либо выше установленных норм. Не считая того, реле напряжения может быть не только лишь однофазовым, но и трехфазным.

Дабы избежать появления ситуаций с обрывом нуля и предупредить противные последствия этого явления, спецы рекомендуют управляться следующими советами:

при соединении нуля в пределах трехфазной схемы подключения по типу «звезда» используйте кабель с сечением не меньше сечения проводов, которые применяются для фазного напряжения;
часто и не пореже, чем раз в год, делайте аудит проводки/кабеля, также мест его крепления; если нужно, обожмите соединения либо поменяйте клеммные колодки;
используйте реле защиты, которые отключают жилой объект от сети в случае, если напряжение увеличивается более 250B;
установите стабилизаторы напряжения – эти приборы в состоянии не только лишь спасти от обрывов нуля либо скачков напряжения, но и обеспечить эффективную защиту электротехнике в случаях, когда напряжение падает.

С целью составления более четкого перечня советов относительно конкретно вашего дома либо квартиры, также проф составления схемы электроснабжения на данных объектах обратитесь в нашу компанию. Наши спецы посодействуют в решении ваших вопросов!

Главные предпосылки, почему появляется обрыв нуля

Проф электриками сформулированы следующие предпосылки обрыва нуля в электросети:

Несвоевременное проведение работ по техническому обслуживанию электрических щитов, пренебрежение правилами безопасности. Такая неувязка, в большинстве случаев, наблюдается в многоквартирных жилых комплексах. В то же время, высококачественное и постоянное техобслуживание электрощитов в доме является залогом надежного, безаварийного функционирования электрооборудования. Если ответственные лица и организации этим принципом третируют, обычно, случаются огромное количество аварий.
Асимметричное рассредотачивание электрических нагрузок. Когда нагрузка является симметричной, для всех 3-х фаз присоединенная мощность одинакова – действует принцип взаимоуравновешивания. Благодаря этому в нулевом проводе тока нет. Если нагрузка на фазах несимметричная, через нулевой проводник протекает «ток уравнивания». Этот ток способен восполнить неравномерную нагрузку. Но, чем больше разница (асимметрия), тем больше увеличивается величина уравнивающего тока. Это и приводит к отгоранию нуля.
Состарившаяся проводка. Нередкой неувязкой в домах, спроектированных и построенных более 30-50 годов назад, является состарившаяся, прохудившаяся проводка. В те сравнимо недалекие времена общая нагрузка на сеть составлялась и пары-тройки лампочек и минимума электробытовой техники. Нынешний же темп жизни подразумевает внедрение огромного количества энергоемких электроприборов и устройств. По понятным причинам такую высшую нагрузку старенькый кабель никак не выдержит просто так как проводка на нее не рассчитана.

Заключение

Резюмируя все вышеупомянутое, соединение нуля и заземления должно быть очень надежным. Это касается и фазы. Дабы верно выполнить эту задачку, в доме либо квартире рекомендуется протягивать полностью все винтообразные соединения. Если схожих способностей у вас нет, лучше обратиться за помощью к профильным спецам. В неприятном случае вы рискуете получить удар током и нанести вред собственному здоровью.

Неотклонимыми к установке являются заземление, УДТ и PH. В комплексе эти составляющие электросистемы позволят сохранить ваше имущество, бытовое электрическое оборудование, и не в последнюю очередь – вашу жизнь и здоровье.

Если Вы столнулись с неувязкой обрыва ноля либо перекоса фаз, обратитесь за услугами нашей электролаборатории, спецы ТМЭлектро посодействуют в кратчайщие сроки решить делему. Пишите! Звоните!
