Обозначения на электрических схемах принципных

Наверняка, в хоть какой электрической схеме кроме графических, всегда находятся буквенно-цифровые обозначения. Документом, регламентирующим правильные буквенно-цифровые обозначения разных частей электрической цепи является ГОСТ 2.710-81 ЕСКД (Единая Система Конструкторской Документации) Правила выполнения схем.

Ниже приведены таблицы из этого документа, содержащие примеры главных распространенных частей электрических схем с надлежащими им буквенным обозначениям и ссылки для скачки оригинала ГОСТ 2.710-81 ЕСКД .

Таблица 1. Буквенные коды более распространенных частей электрических схем

Таблица 2. Примеры двухбуквенных кодов частей электрических схем

Преобразователи неэлектрических величин в электрические (не считая генераторов и источников питания) либо напротив аналоговые либо многоразрядные преобразователи либо датчики для указания либо измерения

Устройства оконечные
Фильтры. Ограничители

Таблица 3. Буквенные коды для, обозначающие многофункциональные предназначения частей

Скачать безвозмездно ГОСТ

ГОСТ 2.710-81 ЕСКД (Единая Система Конструкторской Документации) Правила выполнения схем в оригинале:

Буквенные и графические обозначения в электрических схемах

Схемой электрической цепи именуют ее графическое изображение с условными обозначениями частей и их соединений.
В согласовании с ГОСТ 2.701—68 «Схемы виды и типы. Общие требования к выполнению» шифры схем (входящих в состав ЕСКД) состоят из буковкы, определяющей виды схемы, и числа, обозначающей тип схемы.
Электрическую схему обозначают буковкой Э, а тип ее — цифрами:
1 — структурная; 2 — многофункциональная; 3 — принципная; 4 — соединений (монтажная); 5 — подключения; 6 — общая; 7 — расположения.
Структурная схема представляет главные многофункциональные части установки, их предназначение и связь при помощи обычных геометрических фигур (прямоугольников) и линий (рис. 1). Графическое построение и сборка схемы должны обеспечить более приятное представление о последовательности взаимодействия многофункциональных частей в установке. Схему применяют для общего ознакомления с установкой.

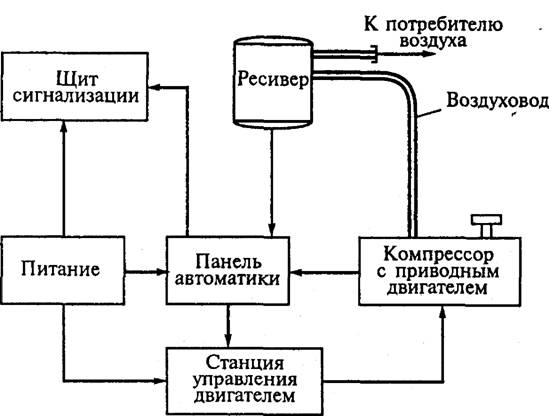

Рис. 1. Структурная схема электрического оборудования компрессорной станции

Многофункциональная схема объясняет процессы, происходящие в отдельных многофункциональных частях либо во всей установке. Многофункциональные части и связи между ними представляют, обычно, в виде условных графических обозначений, при этом отдельные устройства и многофункциональные группы могут изображаться в виде квадратов и прямоугольников (рис. 2). На схеме помещают надписи, диаграммы, либо таблицы, поясняющие последовательности процессов во времени, также указывают характеристики в соответствующих точках: величины токов, напряжений, формы и амплитуды импульсов. Многофункциональные схемы применяют для исследования механизмов работы установки, также при наладке, регулировке, контроле и ремонте.
Принципная электрическая схема определяет полный состав частей и связи между ними, дает подробную информацию о механизме работы установки (рис. 3).

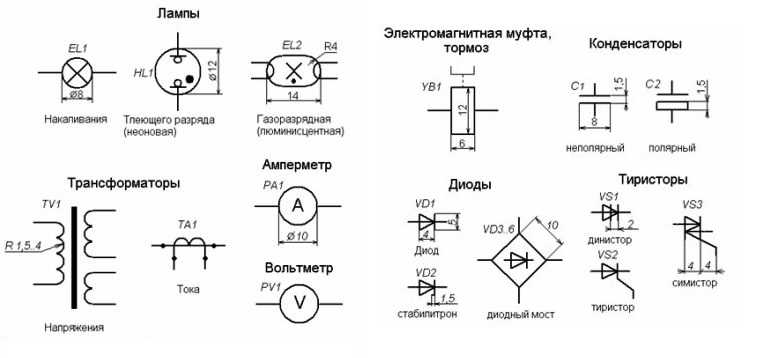

Размеры условных графических обозначений табл. 6 на принципных электрических схемах определяет ГОСТ 2.747—68.
Правила выполнения электрических схем даются в ГОСТ 2.702— 75, а гидравлических и пневматических соответственно в ГОСТ 2.703-68 и 2.704-68.
Неординарные условные обозначения на чертеже схемы должны быть пояснены.

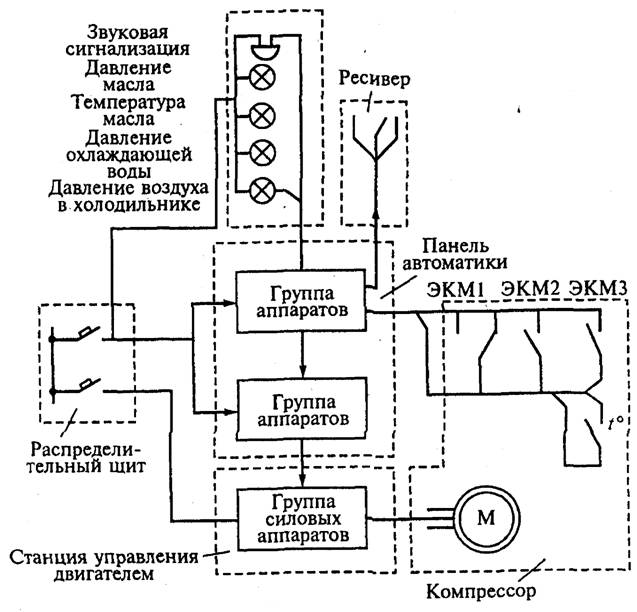

Рис. 2. Многофункциональная схема

При изображении на схеме разных многофункциональных групп (силовые цепи и цепи управления, цепи первичной и вторичной коммутации) их вычерчивают линиями различной толщины. При выделении цепей можно использовать полосы шириной до 1 мм. Все элементы, включенные в одну цепь, вычерчивают линией одной толщины.
Условные обозначения в принципных элементных схемах защиты и управления обычно вычерчивают для отключенного положения, т. е. без напряжения на катушках аппаратов и в цепях управления, и без механических воздействий на аппараты (изначальное положение схемы).
Для полного осознания работы схемы допускается в нее заносить позиционное обозначение. Цифровое позиционное обозначение вчеркивают в окружность и проставляют на схеме вблизи с условными обозначениями частей.
Порядковые номера присваивают в согласовании с последовательностью расположения частей на схеме, считая, обычно, сверху вниз в направлении слева вправо.

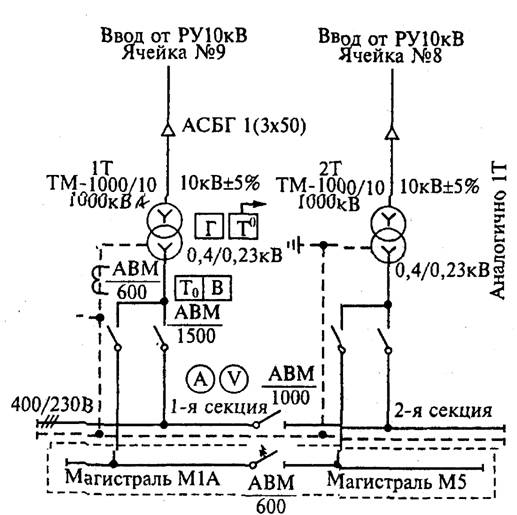

Рис. 3. Принципная схема внутрицеховой подстанции
Каждый элемент, изображенный на схеме, обязан иметь буквенно-цифровое позиционное обозначение, составленное из буквенного обозначения и порядкового номера.
Буквенное обозначение представляет собой сокращенное наименование элемента, составленное из его исходных либо соответствующих букв, к примеру: трансформатор — Тр; разрядник — Pp.
Буквенные Позиционные обозначения некоторых частей приведены на рис. 4.
Данные о всех элементах, отображенных на принципной схеме, записывают в список частей в виде табл. 8, помещаемой на первом листе схемы либо раздельно на формате 11 как самостоятельный конструкторский документ.
Принципные схемы применяют для исследования механизма работы электрического оборудования, при наладке, контроле и ремонте, также при разработке схем соединений и монтажных чертежей.
Схема соединений указывает соединения составных частей электроустановки и определяет провода, жгуты, кабели либо трубопроводы, которыми производят присоединения, также места их присоединения и ввода (зажимы, разъемы и т. п.).

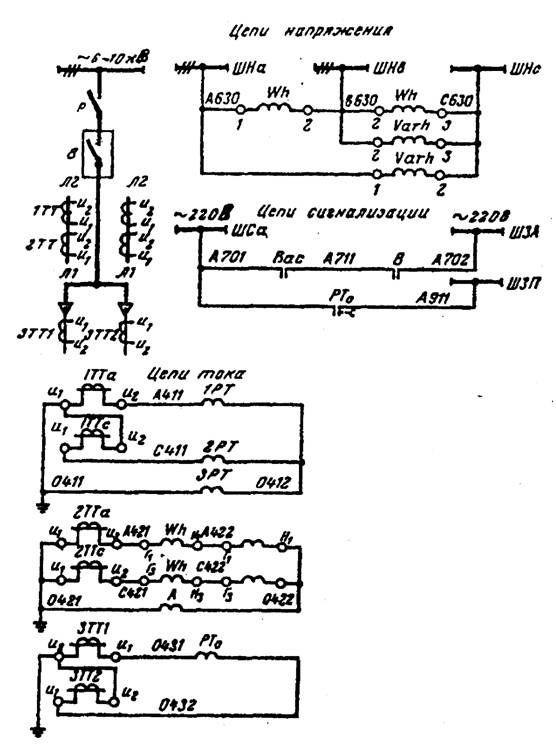

Рис. 4. Принципная схема управления и защиты присоединения 6—10 кВ
Размещение условных графических обозначений частей на схеме должно по способности отражать их действительное размещение.
Элементы, входящие в состав изделия, на схеме изображают в виде условных графических обозначений, а устройства в виде прямоугольников либо наружных очертаний.
На схеме около условных графических обозначений частей указывают обозначения, присвоенные им на принципной схеме. 20
