1.1.19. Используемые в электроустановках электрическое оборудование, электротехнические изделия и материалы должны соответствовать требованиям муниципальных эталонов либо технических критерий, утвержденных в установленном порядке.
1.1.20. Конструкция, выполнение, метод установки, класс и свойства изоляции используемых машин, аппаратов, устройств и остального электрического оборудования, также кабелей и проводов должны соответствовать характеристикам сети либо электроустановки, режимам работы, условиям окружающей среды и требованиям соответственных глав ПУЭ.
1.1.21. Электроустановки и связанные с ними конструкции должны быть стойкими в отношении воздействия окружающей среды либо защищенными от этого воздействия.
1.1.22. Строительная и санитарно-техническая части электроустановок (конструкция строения и его частей, отопление, вентиляция, водоснабжение и пр.) должны производиться в согласовании с действующими строй нормами и правилами (СНиП) при неотклонимом выполнении дополнительных требований, приведенных в ПУЭ.
1.1.23. Электроустановки должны удовлетворять требованиям действующих нормативных документов об охране окружающей природной среды по допустимым уровням шума, вибрации, напряженностей электрического и магнитного полей, электромагнитной сопоставимости.
1.1.24. Для защиты от воздействия электроустановок должны предусматриваться меры в согласовании с требованиями норм допускаемых промышленных радиопомех и правил защиты устройств связи, жд сигнализации и телемеханики от небезопасного и мешающего воздействия линий электропередачи.
1.1.25. В электроустановках должны быть предусмотрены сбор и удаление отходов: хим веществ, масла, мусора, технических вод и т.п. В согласовании с действующими требованиями по охране окружающей среды должна быть исключена возможность попадания обозначенных отходов в водоемы, систему отвода ливневых вод, овраги, также на местности, не созданные для хранения таких отходов.
1.1.26. Проектирование и выбор схем, компоновок и конструкций электроустановок должны выполняться на базе технико-экономических сравнений вариантов с учетом требований обеспечения безопасности обслуживания, использования надежных схем, внедрения новейшей техники, энерго- и ресурсосберегающих технологий, опыта эксплуатации.
1.1.27. При угрозы появления электрокоррозии либо почвенной коррозии должны предусматриваться надлежащие меры по защите сооружений, оборудования, трубопроводов и других подземных коммуникаций.
1.1.28. В электроустановках должна быть обеспечена возможность легкого определения частей, относящихся к отдельным элементам (простота и наглядность схем, соответствующее размещение электрического оборудования, надписи, маркировка, раскраска).
1.1.29. Для цветового и цифрового обозначения отдельных изолированных либо неизолированных проводников должны быть применены цвета и числа в согласовании с ГОСТ Р 50462 «Идентификация проводников по цветам либо цифровым обозначениям».
Проводники защитного заземления во всех электроустановках, также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, обязаны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными либо поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтоватого и зеленоватого цветов.
Нулевые рабочие (нейтральные) проводники обозначаются буковкой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники обязаны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.
1.1.30. Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.
Шины должны быть обозначены:
1) при переменном трехфазном токе: шины фазы A — желтоватым, фазы B — зеленоватым, фазы C — красным цветами;
2) при переменном однофазовом токе шина B, присоединенная к концу обмотки источника питания, — красным цветом, шина A, присоединенная к началу обмотки источника питания, — желтоватым цветом.
Шины однофазового тока, если они являются ответвлением от шин трехфазной системы, обозначаются как надлежащие шины трехфазного тока;
3) при неизменном токе: положительная шина (+) — красным цветом, отрицательная (-) — синим и нулевая рабочая M — голубым цветом.
Цветовое обозначение должно быть выполнено по всей длине шин, если оно предвидено также для более насыщенного остывания либо противокоррозионной защиты.
Допускается делать цветовое обозначение не по всей длине шин, только цветовое либо только буквенно-цифровое обозначение или цветовое в купе с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недосягаемы для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При всем этом не должен понижаться уровень безопасности и наглядности при обслуживании электроустановки.
1.1.31. При расположении шин «плашмя» либо «на ребро» в распределительных устройствах (не считая комплектных сборных ячеек однобокого обслуживания (КСО) и комплектных распределительных устройств (КРУ) 6-10 кВ, также панелей 0,4-0,69 кВ промышленного производства) нужно соблюдать следующие условия:
1. В распределительных устройствах напряжением 6-220 кВ при переменном трехфазном токе сборные и обходные шины, также все виды секционных шин должны размещаться:
а) при горизонтальном расположении:
- одна под другой: сверху вниз A – B – C;
- одна за другой, наклонно либо треугольником: более удаленная шина A, средняя — B, наиблежайшая к коридору обслуживания — C;
б) при вертикальном расположении (в одной плоскости либо треугольником):
- слева вправо A – B – C либо более удаленная шина A, средняя — B, наиблежайшая к коридору обслуживания — C;
в) ответвления от сборных шин, если глядеть на шины из коридора обслуживания (при наличии 3-х коридоров — из центрального):
- при горизонтальном расположении: слева вправо A – B – C;
- при вертикальном расположении (в одной плоскости либо треугольником): сверху вниз A – B – C.
2. В пяти- и четырехпроводных цепях трехфазного переменного тока в электроустановках напряжением до 1 кВ размещение шин должно быть следующим:
- при горизонтальном расположении:
- одна под другой: сверху вниз A – B – C – N – PE (PEN);
- одна за другой: более удаленная шина A, потом фазы B – C – N, наиблежайшая к коридору обслуживания — PE (PEN);
- при вертикальном расположении: слева вправо A – B – C – N – PE (PEN) либо более удаленная шина A, потом фазы B – C – N, наиблежайшая к коридору обслуживания — PE (PEN);
- ответвления от сборных шин, если глядеть на шины из коридора обслуживания:
- при горизонтальном расположении: слева вправо A – B – C – N – PE (PEN);
- при вертикальном расположении: A – B – C – N – PE (PEN) сверху вниз.
3. При неизменном токе шины должны размещаться:
- сборные шины при вертикальном расположении: верхняя М, средняя (-), нижняя (+);
- сборные шины при горизонтальном расположении:
- более удаленная М, средняя (-) и наиблежайшая (+), если глядеть на шины из коридора обслуживания;
- ответвления от сборных шин: левая шина М, средняя (-), правая (+), если глядеть на шины из коридора обслуживания.
В отдельных случаях допускаются отступления от требований, приведенных в пп.1-3, если их выполнение связано с значимым усложнением электроустановок (к примеру, вызывает необходимость установки особых опор поблизости подстанции для транспозиции проводов воздушных линий электропередачи — ВЛ) либо если на подстанции используются две либо более ступени трансформации.
1.1.32. Электроустановки по условиям электробезопасности делятся на электроустановки напряжением до 1 кВ и электроустановки напряжением выше 1 кВ (по действующему значению напряжения).
Безопасность обслуживающего персонала и сторонних лиц должна обеспечиваться выполнением мер защиты, предусмотренных в гл.1.7, также следующих мероприятий:
- соблюдение соответственных расстояний до токоведущих частей либо методом закрытия, огораживания токоведущих частей;
- использование блокировки аппаратов и ограждающих устройств для предотвращения неверных операций и доступа к токоведущим частям;
- использование предупреждающей сигнализации, надписей и плакатов;
- использование устройств для понижения напряженности электрических и магнитных полей до допустимых значений;
- внедрение средств защиты и приспособлений, в том числе для защиты от воздействия электрического и магнитного полей в электроустановках, в каких их напряженность превосходит допустимые нормы.
1.1.33. В электропомещениях с установками напряжением до 1 кВ допускается использование неизолированных и изолированных токоведущих частей без защиты от прикосновения, если по местным условиям такая защита не является нужной для каких-то других целей (к примеру, для защиты от механических воздействий). При всем этом доступные прикосновению части должны размещаться так, дабы обычное сервис не было связано с угрозой прикосновения к ним.
1.1.34. В жилых, публичных и других помещениях устройства для огораживания и закрытия токоведущих частей должны быть сплошные; в помещениях, доступных только для квалифицированного персонала, эти устройства могут быть сплошные, сетчатые либо дырчатые.
Ограждающие и закрывающие устройства должны быть выполнены так, дабы снимать либо открывать их можно было только с помощью ключей либо инструментов.
1.1.35. Все ограждающие и закрывающие устройства должны владеть требуемой (зависимо от местных критерий) механической прочностью. При напряжении выше 1 кВ толщина железных ограждающих и закрывающих устройств должна быть более 1 мм.
1.1.36. Для защиты обслуживающего персонала от поражения электрическим током, от деяния электрической дуги и т.п. все электроустановки должны быть снабжены средствами защиты, также средствами оказания первой помощи в согласовании с действующими правилами использования и тесты средств защиты, применяемых в электроустановках.
1.1.37. Пожаро- и взрывобезопасность электроустановок должны обеспечиваться выполнением требований, приведенных в соответственных главах реальных Правил.
При сдаче в эксплуатацию электроустановки должны быть снабжены противопожарными средствами и инвентарем в согласовании с действующими положениями.
1.1.38. Вновь сооруженные и реконструированные электроустановки и установленное в них электрическое оборудование должно быть подвергнуто приемо-сдаточным испытаниям.
1.1.39. Вновь сооруженные и реконструированные электроустановки вводятся в промышленную эксплуатацию только после их приемки согласно действующим положениям.

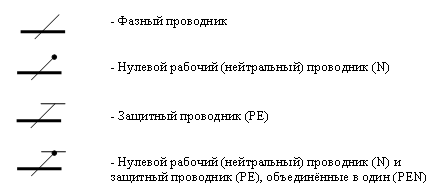

Обозначения
Проводники защитного заземления во всех электроустановках, также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в том числе шины, обязаны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными либо поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтоватого и зеленоватого цветов. Нулевые рабочие (нейтральные) проводники обозначаются буковкой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники обязаны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.[1] Графические знаки, применяемые для обозначения проводников на схемах:
Буквенные обозначения системы заземления
1-ая буковка в обозначении системы заземления определяет нрав заземления источника питания: T – конкретное соединения нейтрали источника питания с землёй; I – все токоведущие части изолированы от земли. 2-ая буковка определяет нрав заземления открытых проводящих частей электроустановки строения: T – конкретная связь открытых проводящих частей электроустановки строения с землёй, независимо от нрава связи источника питания с землёй; N – конкретная связь открытых проводящих частей электроустановки строения с точкой заземления источника питания. Буковкы, следующие через чёрточку за N, определяют нрав этой связи – многофункциональный метод устройства нулевого защитного и нулевого рабочего проводников: S – функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками; C – функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.
Ошибки в устройстве заземления

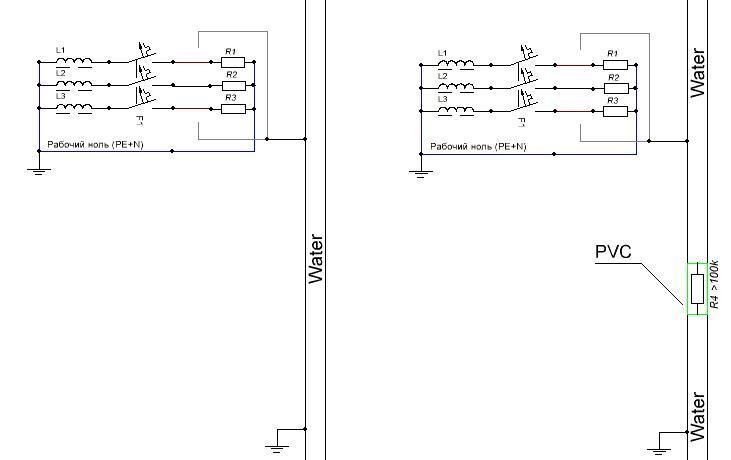

Некорректные PE-проводники Время от времени в качестве заземлителя применяют водопроводные трубы либо трубы отопления, но их нельзя применять в качестве заземляющего проводника.[2] В водопроводе могут быть непроводящие вставки (к примеру, пластмассовые трубы), электрический контакт между трубами может быть нарушен из-за коррозии, и, в конце концов, часть трубопровода может быть разобрана для ремонта.

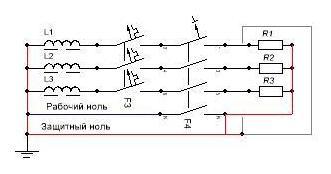

Объединение рабочего нуля и PE-проводника Другим нередко встречающимся нарушением является объединение рабочего нуля и PE-проводника за точкой их разделения (если она есть) по ходу рассредотачивания энергии.[3] Такое нарушение может привести к возникновению достаточно значимых токов по PE-проводнику (который не должен быть токоведущим в обычном состоянии), также к неверным срабатываниям устройства защитного отключения (если оно установлено).
Неверное разделение PEN-проводника Очень небезопасным является следующий метод «создания» PE-проводника: прямо в розетке определяется рабочий нулевой проводник и ставится перемычка между ним и PE-контактом розетки. Таким макаром, PE-проводник нагрузки, присоединенной к этой розетке, оказывается соединенным с рабочим нулем. Опасность данной схемы в том, что на заземляющем контакте розетки, а, поэтому, и на корпусе присоединенного устройства появится фазный потенциал, при выполнении любого из следующих критерий:
Разрыв (рассоединение, перегорание и т.д.) нулевого проводника на участке между розеткой и щитом (также дальше, прямо до точки заземления PEN-проводника);
Перестановка местами фазного и нулевого (фазный заместо нулевого и напротив) проводников, идущих к этой розетке.
Как обозначается символ заземления

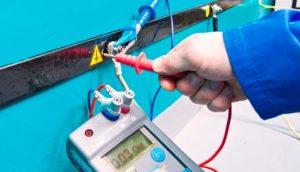

Хоть какое электрическое оборудование, независимо от его типа и многофункционального предназначения должно быть заземлено. Это делается методом соединения какой-нибудь точки сети, электроустановки либо оборудования с заземляющим контуром строения, что обеспечивает безопасность работы электроустановок и предотвращение поражения людей электрическим током. Места подключения заземляющего кабеля к корпусу должны обозначаться знаком безопасности «Заземление».
Особенности изображения
Главным документом, регламентирующим обозначение заземления, является ГОСТ 21130-75. В нем оговариваются места нанесения и особенности изображения зависимо от типа оборудования, также его размеры.

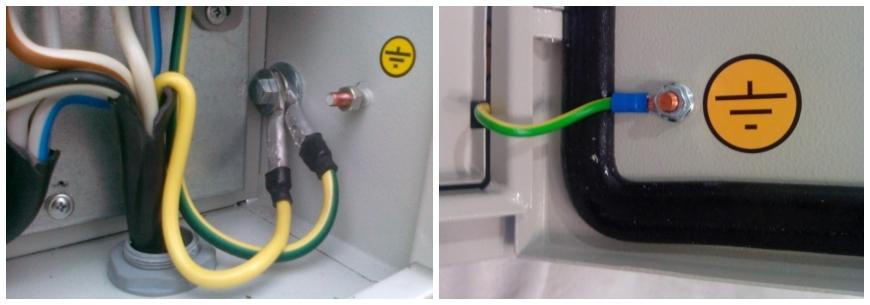

Согласно требованиям ГОСТ данное изображение наносится на корпус электрического оборудования вблизи с местом присоединения заземляющего кабеля к устройству. Дополнительно изображение должно быть нанесено вблизи с клеммой для присоединения нулевого защитного провода (РЕ). Также знак заземления должен быть изображен снутри электрического щита, к которому подключаются электроустановки либо проводка.
Обозначение заземления на оборудовании может быть нанесено с помощью краски, выполнено в виде наклейки, выгравировано на корпусе либо сделано хоть каким другим методом, обеспечивающим его сохранение в процессе использования изделия. Другими словами изображение должно быть нестираемым и размещенным так, дабы избежать его повреждения либо замазывания.
Не считая обозначения контактов на электроустановках рекомендуется обозначать и места расположения заземляющих контуров.
Дополнительно вблизи с ним могут быть изображены буквенные обозначения, обозначающие тип заземления.
Методы обозначения
Существует несколько вариантов того, как обозначается заземление. В случае производства литых деталей электрического оборудования его отливают вкупе с металлическими либо пластмассовыми деталями. Ранее нередко употреблялся вариант производства штампованным методом либо с помощью чеканки. Таким макаром, символ заземления на оборудовании выходил или выпуклым, или вогнутым зависимо от стороны, с которой его наносили.
Направьте внимание! Независимо от метода производства, он должен быть окрашен в калоритные цвета для обеспечения зрительного выделения места подключения к контуру.
Внедрение наклеек (стикеров) с изображением знака заземления не противоречит требованиям ГОСТ(р) 51778-200. Главное требование к наклейкам с изображением знака заземления – это обеспечение их заметности и сохранение свойства рисунка в течение долгого времени. Для того дабы стикер с течением времени не отклеился его рекомендуется наклеивать на чистую ровненькую поверхность. В процессе наклеивания нужно кропотливо разровнять наклейку, удалив из-под нее весь воздух. Если стикер не имеет клейкого слоя на тыльной стороне изображения, его фиксируют с помощью прозрачной склейкой ленты.
Варианты графического изображения
Значок заземления на чертежах и электрических принципных схемах регламентируется ГОСТ 2.721-74 и единой системой конструкторской документации (ЕСКД). В данных нормативных документах описано, как в электрике обозначается заземление, также место подключения оборудования к заземляющему контуру. Также оговариваются его размеры, пропорции и методы изображения.
Зависимо от типа и особенностей подключения электроустановки к контуру выделяют 4 главных метода обозначения заземления на схеме:
- Одна вертикальная черта и 3 горизонтальных, расположенных одна под другой, любая последующая горизонтальная линия меньше предшествующей, таковой вариант является стандартным изображением заземления;
- 2-ой вариант отличается от первого неполной окружностью, в которую заключен символ, он применяется для обозначения соединения с «землей» раздельно стоящих электроустановок, не включенных в общий заземляющий контур;
- В 3-ем случае окружность, описанная вокруг знака, является полной, этот вариант обозначает соединение с общей заземляющей шиной токоведущих частей, которые в обычных критериях не находятся под напряжением;
- Последний вариант условного обозначения заземления припоминает грабли и обозначает соединение устройства с заземляющим контуром через его корпус.

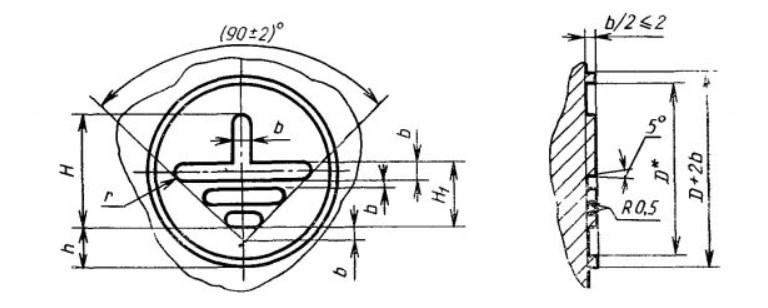

Размеры

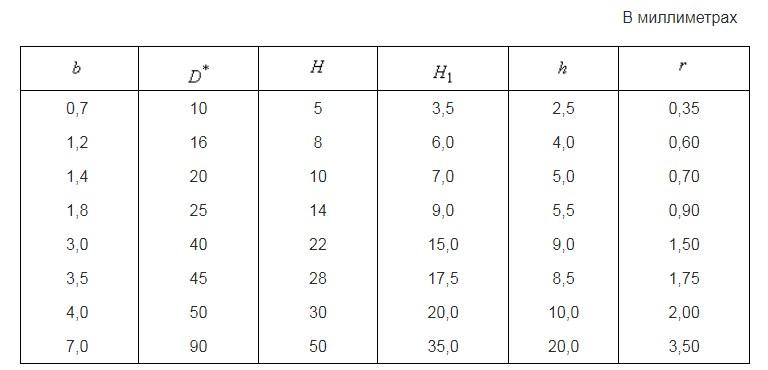

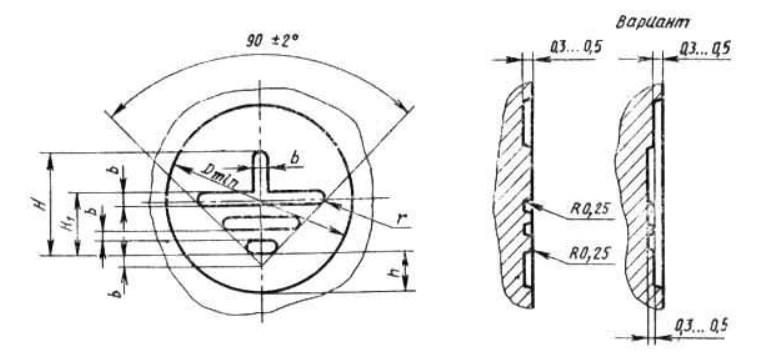

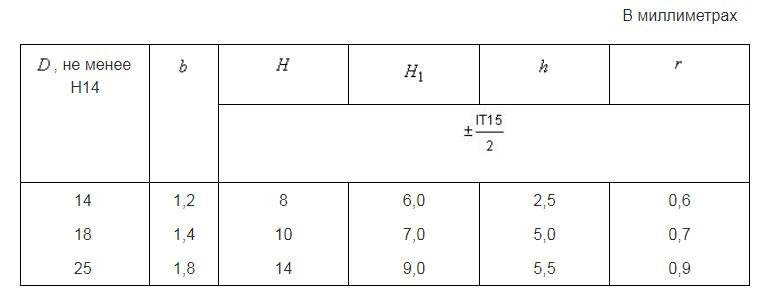

Согласно требованиям ГОСТ 21130-75 характеристики изображения знака отличаются зависимо от метода его нанесения на корпус электроустановки. К примеру, малый поперечник знака сделанного с помощью литья либо штамповки составляет 10 мм, а для сделанного ударным методом, этот параметр составит 14 мм. Один из самых нередко применяемых размеров знака безопасности заземление составляет 30 х 30 мм. Более тщательно с размерами значка заземления можно ознакомиться в п. 3.1 вышеуказанного ГОСТа.

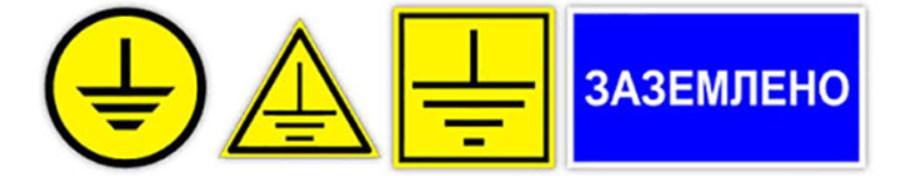

Еще одним принципиальным требованием, предъявляемым к картинке знака заземления, является его цветовая палитра. Согласно ГОСТ основной фон должен отличаться от цвета оборудования, на которое он нанесен. В большинстве случаев в качестве основного фона применяется желтоватый цвет, а сам значок и контуры окружности делают черными.
Наилучшим методом обновить знаки на предприятии является приобретение наклеек. Символ заземления на наклейках может быть в формате «вектор» либо в виде рисунки. Срок службы стикеров составляет до 2 лет, а их замена не представляет никакой трудности. Также можно скачать трафарет знака заземления и нанести обозначения краской. При проектировании заземляющего контура и установке нового оборудования лучше заблаговременно уточнить наличие значков «Заземлено» на их корпусах.
