Обозначение частей на схеме гост

Реальный эталон устанавливает обозначения условные графические проводных средств, также сетей проводного вещания на схемах и планах сооружений и устройств.

3. Размеры условных обозначений не регламентируются и выбираются зависимо от насыщенности схем и масштабов планов с учетом обеспечения четкости изображений.

4. Около обозначений, для которых в таблицах отсутствуют дополнительные требования, на схемах и планах, по мере надобности, могут указываться тип станции, аппаратуры и устройства, их емкость, порядковая нумерация и др. характеристики.

5. Для оконечных станций систем передачи условные обозхначения даны на отдельные виды (элементы) аппаратуры, входящие в комплекс оконечных станций.

Определенные примеры использования условных обозначений частей оконечных и транзитных станций разных систем передачи на схемах организации связи приведены в приложении 1.

Примеры использования условных обозначений оконечных и промежных пт полосы передачи (ЛП) с аппаратурой систем передачи синхронной цифровой иерархии (СП СЦИ) на схемах организации связи приведены в приложении 1а.

6. Алфавитный указатель условных обозначений, устанавливаемых эталоном, приведен в приложении 2.

7. Обозначения условные узлов и станций первичной сети, пт полосы передачи и объединенных узлов и станций приведены в табл. 1.

4. Пункты на первичной сети (для схем организации связи)

Для указания разновидности пт около обозначений приводят их аббревиатуру: ОУП (ОРП) — обслуживаемый; ПОУП (ПОРП) — полуобслуживаемый; ПНУП (ПНРП) — необслуживаемый

По мере надобности около обозначений приводят:

4.4.1. аббревиатуру пт: НУП — необслуживаемый усилительный пункт; НРП — необслуживаемый регенерационный пункт; ВУП — вспомогательный усилительный пункт

4.4.2. номер пт в виде дроби, где в числителе указан порядковый номер пт в границах участка, в знаменателе — номер участка.

Около обозначения указывают те же данные, что и в п. 4.4.2, и дополнительно тип автономного источника питания.

8. Обозначения условные оконечных станций систем передачи и аппаратуры оконечных станций систем передачи приведены в табл. 2.

Общее обозначение (для схем развития) основное и облегченное:

Главные и облегченные обозначения

2.1. Для СП с частотным разделением каналов

Основное и облегченное обозначения

Около обозначения указывают тип СП

9. Обозначения условные аппаратуры оконечных и промежных (усилительных и регенерационных) станций линейного тракта систем передачи приведены в табл. 3.

Основное и облегченное обозначения

Снутри либо около обозначений указывают тип системы

Для двухполосных СП:

При наличии в аппаратуре промежных станций различного числа КЧ в обозначение вчеркивают их количество

3.1. Для городских первичных сетей

10 Обозначения условные каналов передачи первичных сетей, аппаратуры вещания и вспомогательных устройств первичной сети приведены в табл. 4.

6.1. В необслуживаемых пт (НУП, НРП)

Указывают аббревиатуру обозначений разновидности служебных связей:

Указывают аббревиатуру разновидности:

Снутри обозначения указывают тип аппаратуры:

11. Обозначения условные узлов, станций, подстанций и устройств вторичной телефонной сети приведены в табл. 5.

Указывают типы (УАК-1, УАК-2)

12. Обозначения условные узлов, станций, устройств вторичных сетей телеграфной, факсимильной и передачи данных приведены в табл. 6.

По ГОСТ 24.303, приложение 2, поз. 13

13. Обозначения условные станций и устройств сетей проводного и звукового вещания приведены в табл. 7.

14. Обозначения условные для направляющих сред (кабельных, воздушных) линий передачи и сетей проводного вещания приведены в табл. 8.

— по вертикали — номера защитных полос (ЗП)

Указывают тип КИП

Указывают количество электродов ()

Указывают длину (, м)

Указывают: номер полосы (№); длину полосы (, км); материал и поперечник проволоки (, мм); номера опор, по мере надобности, (1, 2, 3)

Указывают: номер цепи либо полосы (№); материал и поперечник проводов (М), к примеру, М-4, С-4; количество опор на 1 км ( ); высоту опоры ()

Указывают: номер полосы (№); материал и поперечник провода ( , мм); длину полосы (, км); номера опор, по мере надобности, (1, 2, 3)

Указывают: номер полосы (№); материал и поперечник провода ( , мм); длину полосы (, км); номера опор, по мере надобности, (1, 2, 3)

Указывают: рабочий (М); запасный (Мр); номер полосы (№); длину полосы (, км); материал и поперечник провода ( , мм)

Допускается около обозначения указывать тип стойки и число пар

Примечание. В обозначениях по пп. 31-34 указывают обычный вылет угла (Ам)

Правила дизайна списка частей схемы электрической принципной

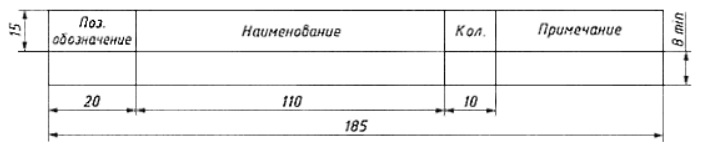

Список частей значительно отличается от спецификации — в нем указываются только используемые электронные составляющие. Список частей делают на отдельных листах форматом А4 (210х297 мм) в виде таблицы (см. набросок 1).

Список частей помещают на первом листе схемы либо делают в виде самостоятельного документа. При всем этом список частей разрешается делать конкретно на чертеже (над основной надписью) только в этом случае, если чертеж выполнен на одном листе формата А4 (210 х 297 мм). В других случаях выполнение списка частей конкретно на чертеже не допустимо.

Дополнительную информацию по оформлению схемы электрической принципной вы сможете поглядеть перейдя по ссылке: Правила дизайна схемы электрической принципной.

Для электронных документов список частей делают исключительно в виде самостоятельного документа. В случае разработки электронной структуры изделия по ГОСТ 2.053 список частей рекомендуется получать из нее в виде отчета, оформленного в согласовании с требованиями ГОСТ 2.701-2008.

При выполнении списка частей на первом листе схемы его располагают, обычно, над основной надписью. Расстояние между списком частей и основной надписью должно быть более 12 мм. Продолжение списка частей помещают слева от основной надписи, повторяя головку таблицы.

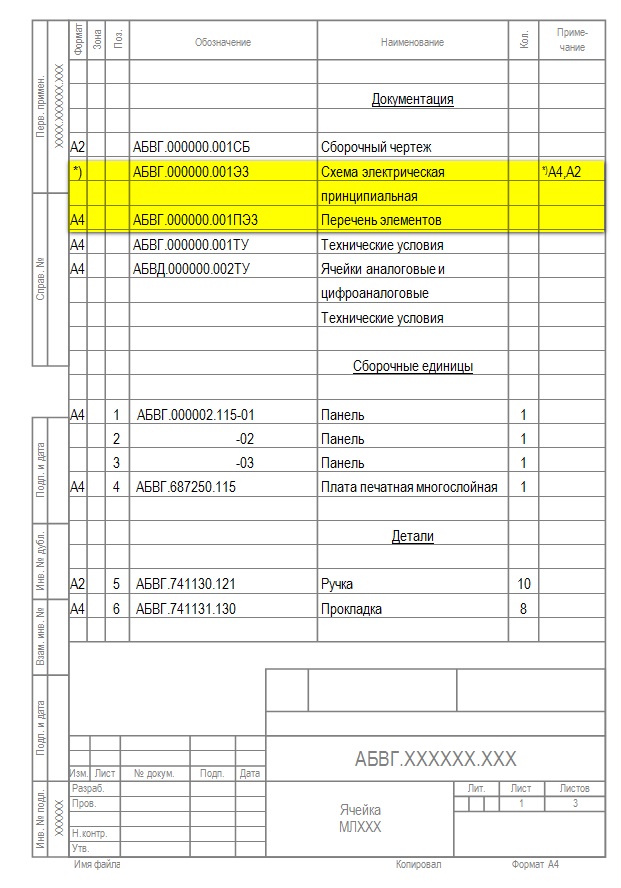

Список частей записывают в спецификацию после схемы, к которой он выпущен (см. набросок 2).

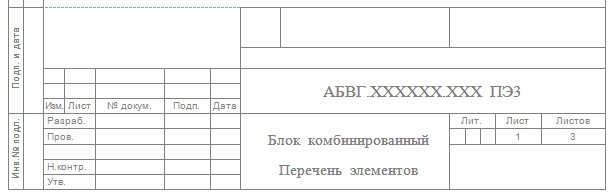

При выпуске списка частей в виде самостоятельного документа его код должен состоять из буковкы "П" и кода схемы, к которой выпускают список, к примеру код списка частей к электрической принципной схеме – ПЭ3. При всем этом в основной надписи указывают наименование изделия, также наименование документа "Список частей". Если список содержит всего только один лист, то в графе штампа "Листов" пишут — 1, а в графе "Лист" ничего не указывается. Основную надпись и дополнительные графы к ней делают по ГОСТ 2.104 (формы 2 и 2а)-(см. набросок 3).

В графах таблицы указывают следующие данные:

1. в графе "Поз. обозначение" — позиционные обозначения частей, устройств и многофункциональных групп;
2. в графе "Наименование" — для элемента (устройства) — наименование в согласовании с документом, на основании которого этот элемент (устройство) использован, и обозначение этого документа (основной конструкторский документ, межгосударственный эталон, эталон Русской Федерации, эталон организации, технические условия); — для многофункциональной группы — наименование;
3. в графе "Примечание" — рекомендуется указывать технические данные элемента (устройства), не находящиеся в его наименовании (по мере надобности), к примеру тип корпуса компонента, ссылка на примечание и др.

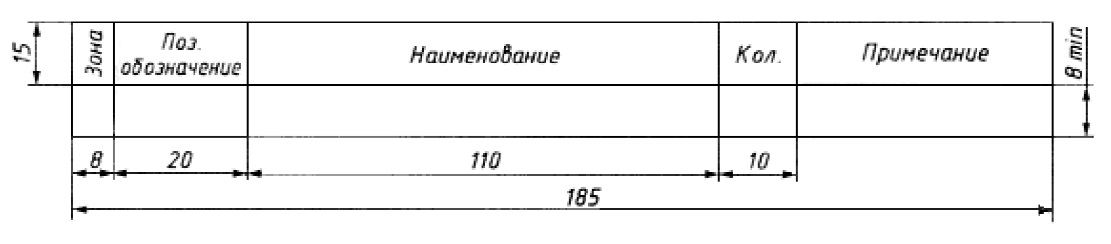

При разбивке поля схемы на зоны список частей дополняют графой "Зона" (см. набросок 4), указывая в ней обозначение зоны, в какой размещен данный элемент (устройство).

Список заполняют сверху вниз. Элементы записывают согласно ГОСТ 2.701-2008 группами в алфавитном порядке буквенных позиционных обозначений (BQ, С, DA, DD, R, Т, VT, X и т. д.). Подробнее о буквенных позиционных обозначений вы сможете выяснить перейдя по следующей ссылке:
Префиксы позиционных обозначений.
Название групп записывают в графу "Обозначение" и подчеркивают узкой линией (Кварцы и пьезоэлементы, Конденсаторы, Схемы интегральные аналоговые . ). После каждой группы оставляют пустой одну строчку. На российские элементы указывают ТУ либо ГОСТы (точь-в-точь как и в спецификации), а на завезенные из других стран — название конторы производителя. Если по любым причинам ни ТУ, ни компания-производитель не могут быть указаны, то целенаправлено указать место, где данный элемент можно приобрести. Необходимо подчеркнуть, что если в границах группы ТУ либо ГОСТы частей повторяются, то эти ТУ либо ГОСТы разрешается записывать раздельно, сходу после наименования группы.

В границах каждой группы, имеющей однообразные буквенные позиционные обозначения, элементы располагают по возрастанию порядковых номеров (C1, C2, CЗ, C4, C5. ). В отдельных случаях сведения об элементах, помещаемые на схеме, могут быть неполными, если их объем установлен в межгосударственных эталонах. На шагах технического предложения, эскизного и технического проектов сведения об элементах, помещаемые на схеме, могут быть неполными. По мере надобности допускается вводить в список частей дополнительные графы, если они не нарушают запись и не дублируют сведений в главных графах. При выполнении на схеме цифровых обозначений в список их записывают в порядке возрастания.

Для облегчения внесения изменений допускается оставлять несколько незаполненных строк между отдельными группами частей, а при большенном количестве частей снутри групп — и между элементами. Элементы 1-го типа с одинаковыми параметрами, имеющие на схеме последовательные порядковые номера, допускается записывать в список в одну строчку. В данном случае в графу "Поз. обозначение" вчеркивают только позиционные обозначения с минимальным и большим порядковыми номерами, к примеру: R3, R4, С8- С12, а в графу "Кол." — полное количество таких частей.

При записи частей одинакового наименования, отличающихся техническими чертами и другими данными и имеющих однообразное буквенное позиционное обозначение, допускается в графе "Наименование" записывать:

1. наименование этих частей в виде общего наименования;
2. в общем наименовании — наименование, тип и обозначение документа (межгосударственный эталон, технические условия либо основной конструкторский документ), на основании которого эти элементы использованы (см. набросок 5).

При присвоении позиционных обозначений элементам в границах групп устройств либо при вхождении в изделие одинаковых многофункциональных групп в список частей, элементы, относящиеся к устройствам и многофункциональным группам, записывают раздельно. Запись частей, входящих в каждое устройство (многофункциональную группу), начинают с наименования устройства либо многофункциональной группы, которое записывают в графе "Наименование" и подчеркивают. При автоматическом проектировании наименование устройства (многофункциональной группы) допускается не подчеркивать. Ниже наименования устройства (многофункциональной группы) должна быть оставлена одна свободная строчка, выше — более одной свободной строчки.

Если в состав изделия входят неодинаковые многофункциональные группы, то этот метод записи является допустимым. Если на схеме изделия имеются элементы, не входящие в устройства (многофункциональные группы), то при заполнении списка частей сначала записывают эти элементы без заголовка, а потом устройства, не имеющие самостоятельных принципных схем, и многофункциональные группы с элементами, входящими в них. Если в изделии есть некоторое количество одинаковых устройств либо многофункциональных групп, то в списке указывают количество частей, входящих в одно устройство (многофункциональную группу).

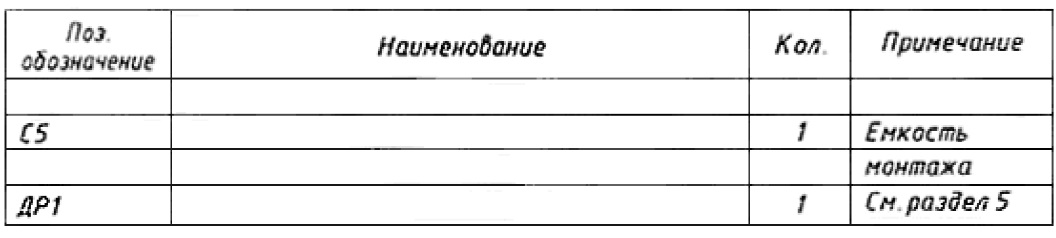

Полное количество одинаковых устройств (многофункциональных групп) указывают в графе "Кол." на одной строке с заголовком. Если в изделии имеются элементы, не являющиеся самостоятельными конструкциями, то при записи их в список графу "Наименование" не заполняют, а в графе "Примечание" помещают поясняющую надпись либо ссылку на поясняющую надпись на поле схемы (см. набросок 6).

Список частей должен строго соответствовать электрической принципной схеме. После наполнения списка следует снова пристально проверить наличие частей и значения их номиналов. Пример выполнения списка частей приведен на рисунке 7-9.
