Обозначение электрических частей на схемах

Дальше разглядим каждый тип схем более тщательно применительно для электрических схем.
Основной документ: ГОСТ 2.702-2011 Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем.
Так, что все-таки такое и с чем «едят» эти схемы электрические?
Нам даст ответ ГОСТ 2.702-2011: Схема электрическая — документ, содержащий в виде условных изображений либо обозначений составные части изделия, действующие с помощью электроэнергии, и их связи.

Схемы электрические зависимо от основного предназначения подразделяют на следующие типы:

Схема электрическая структурная (Э1)

На структурной схеме изображают все главные многофункциональные части изделия (элементы, устройства и многофункциональные группы) и главные связи между ними. Графическое построение схемы должно обеспечивать лучшее представление о последовательности взаимодействия многофункциональных частей в изделии. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

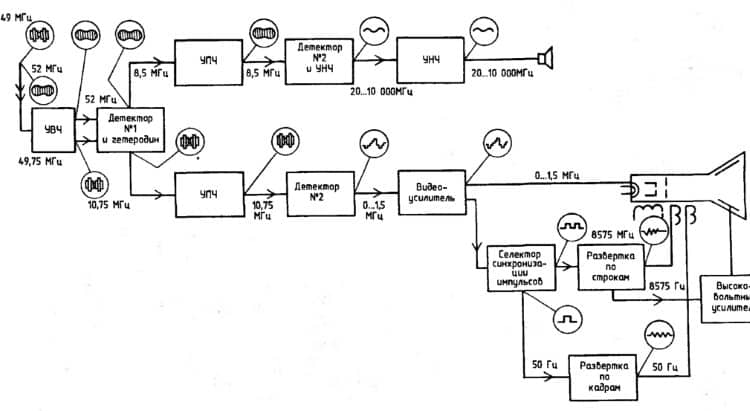

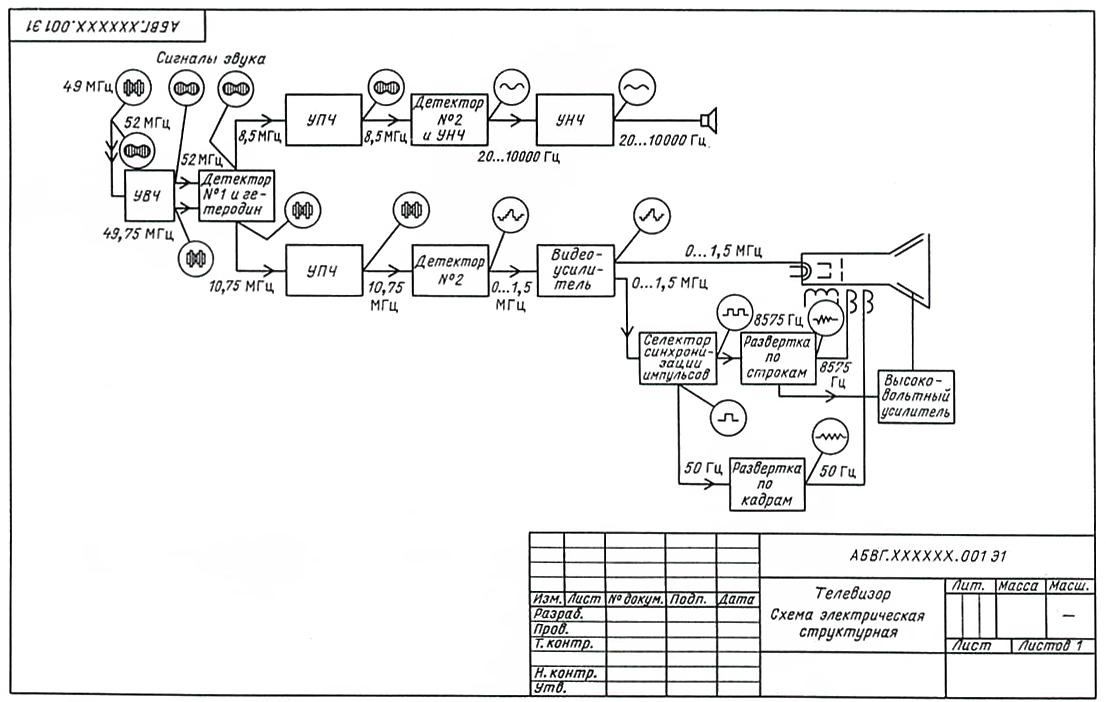

Пример схемы электрической структурной:

Схема электрическая многофункциональная (Э2)

На многофункциональной схеме изображают многофункциональные части изделия (элементы, устройства и многофункциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями. Графическое построение схемы должно давать более приятное представление о последовательности процессов, иллюстрируемых схемой.
Пример схемы электрической многофункциональной:

Схема электрическая принципная (полная) (Э3)

На принципной схеме изображают все электрические элементы либо устройства, нужные для воплощения и контроля в изделии установленных электрических процессов, все электрические связи между ними, также электрические элементы (соединители, зажимы и т.д.), которыми завершаются входные и выходные цепи. На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным суждениям. Схемы делают для изделий, находящихся в отключенном положении.

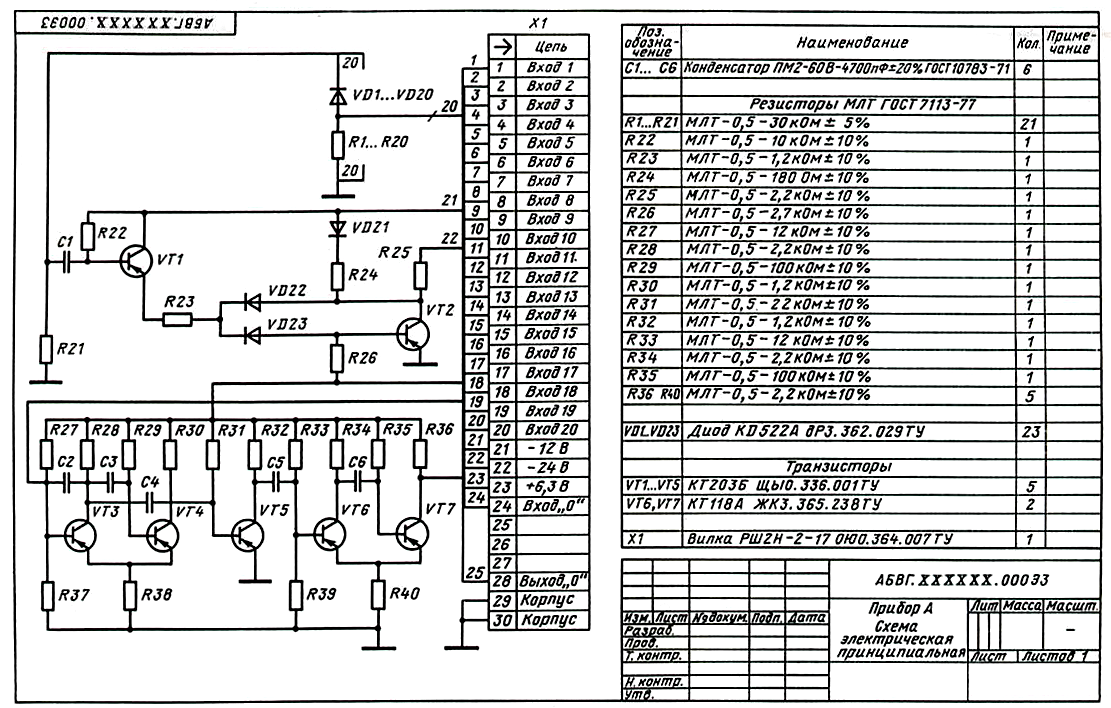

Пример схемы электрической принципной:

Схема электрическая соединений (монтажная) (Э4)

На схеме соединений следует изображать все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т.д.), также соединения между этими устройствами и элементами. Размещение графических обозначений устройств и частей на схеме должно приблизительно соответствовать реальному размещению частей и устройств в изделии. Размещение изображений входных и выходных частей либо выводов снутри графических обозначений и устройств либо частей должно приблизительно соответствовать их реальному размещению в устройстве либо элементе.

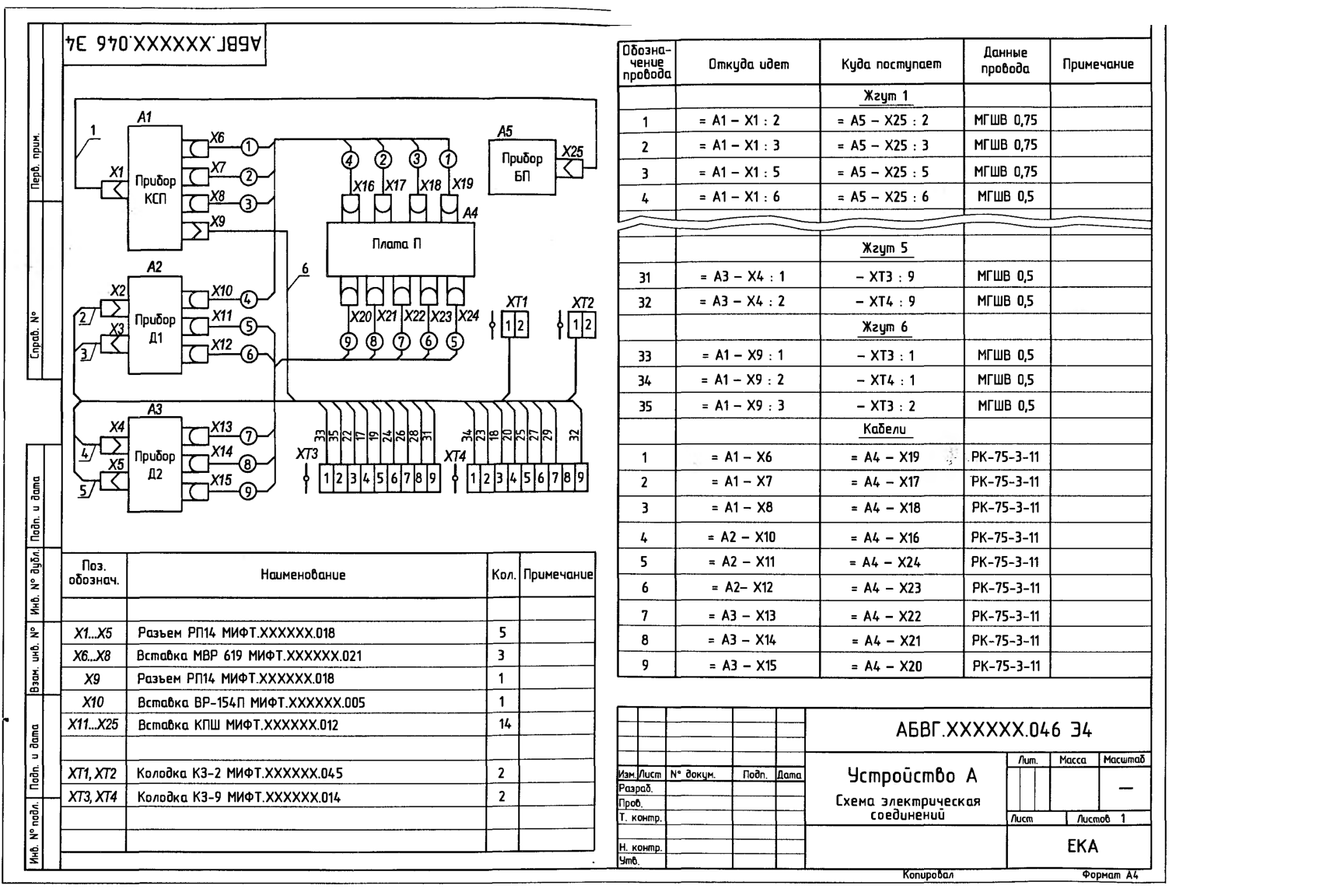

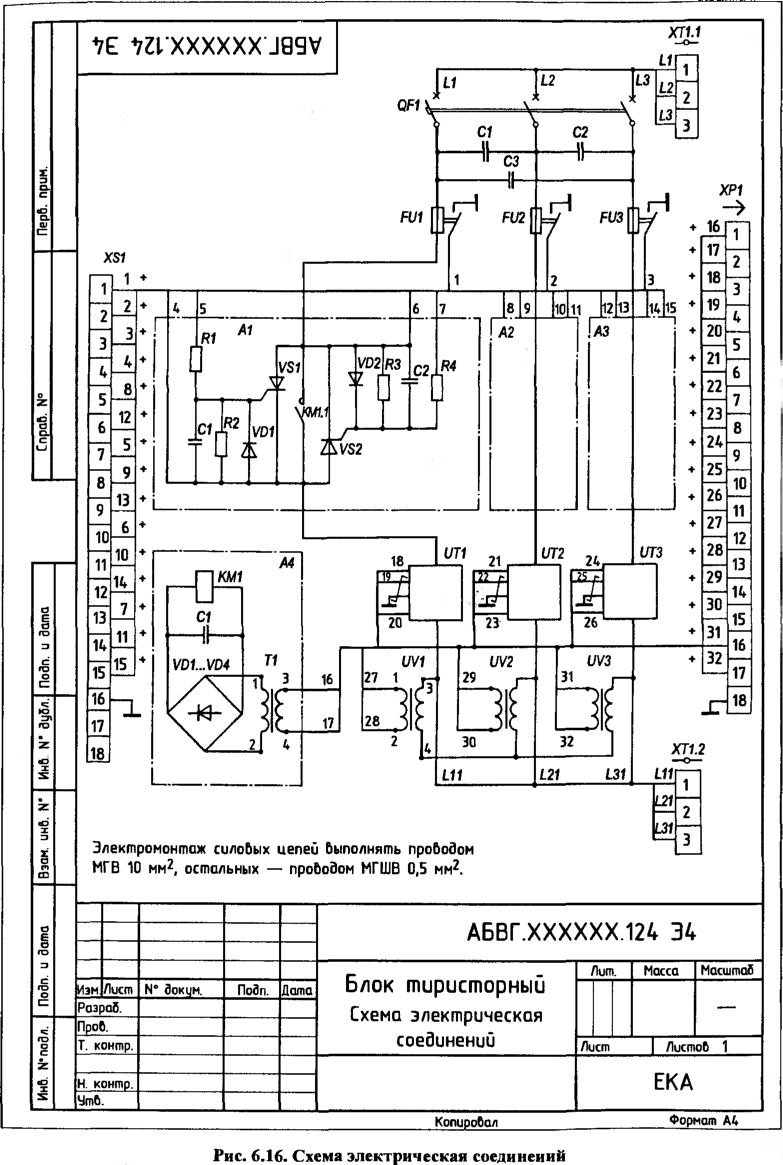

Пример схемы электрической соединений:

Схема электрическая подключения (Э5)

На схеме подключения должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т.д.) и подводимые к ним концы проводов и кабелей (многожильных проводов, электрических шнуров) наружного монтажа, около которых помещают данные о подключении изделия (свойства наружных цепей и (либо) адреса). Размещение изображений входных и выходных частей снутри графического обозначения изделия должно приблизительно соответствовать их реальному размещению в изделии. На схеме следует указывать позиционные обозначения входных и выходных частей, присвоенные им на принципной схеме изделия.

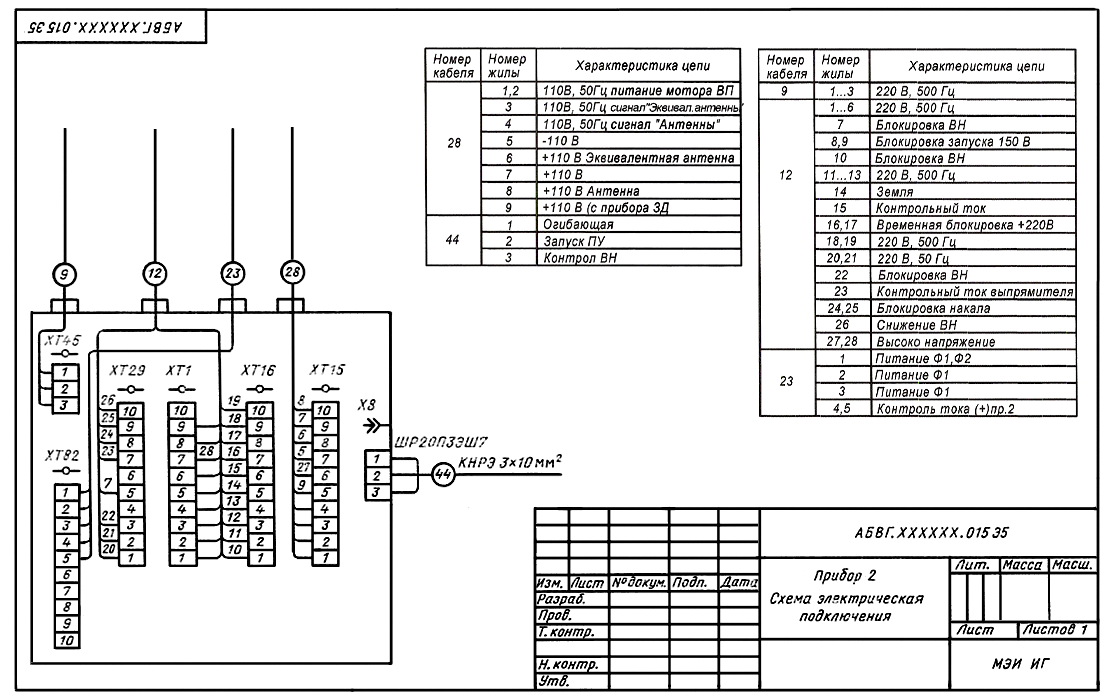

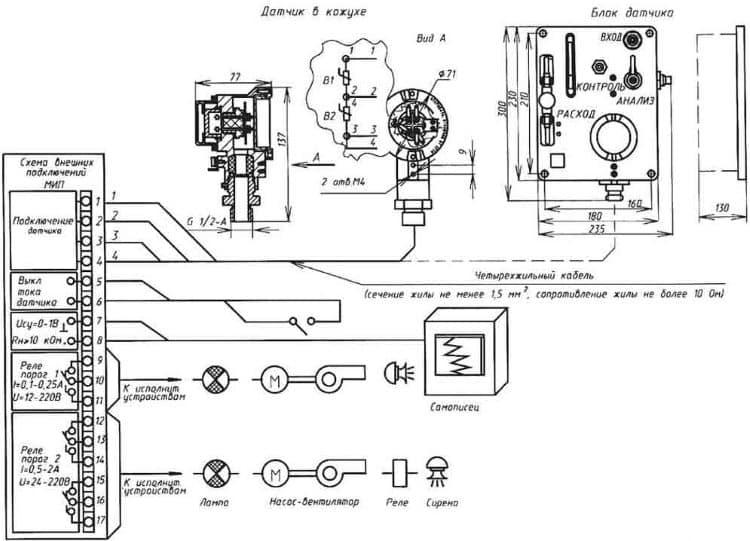

Пример схемы электрической подключений:

Схема электрическая общая (Э6)

На общей схеме изображают устройства и элементы, входящие в комплекс, также провода, жгуты и кабели (многожильные провода, электрические шнуры), соединяющие эти устройства и элементы. Размещение графических обозначений устройств и частей на схеме должно приблизительно соответствовать реальному размещению частей и устройств в изделии.

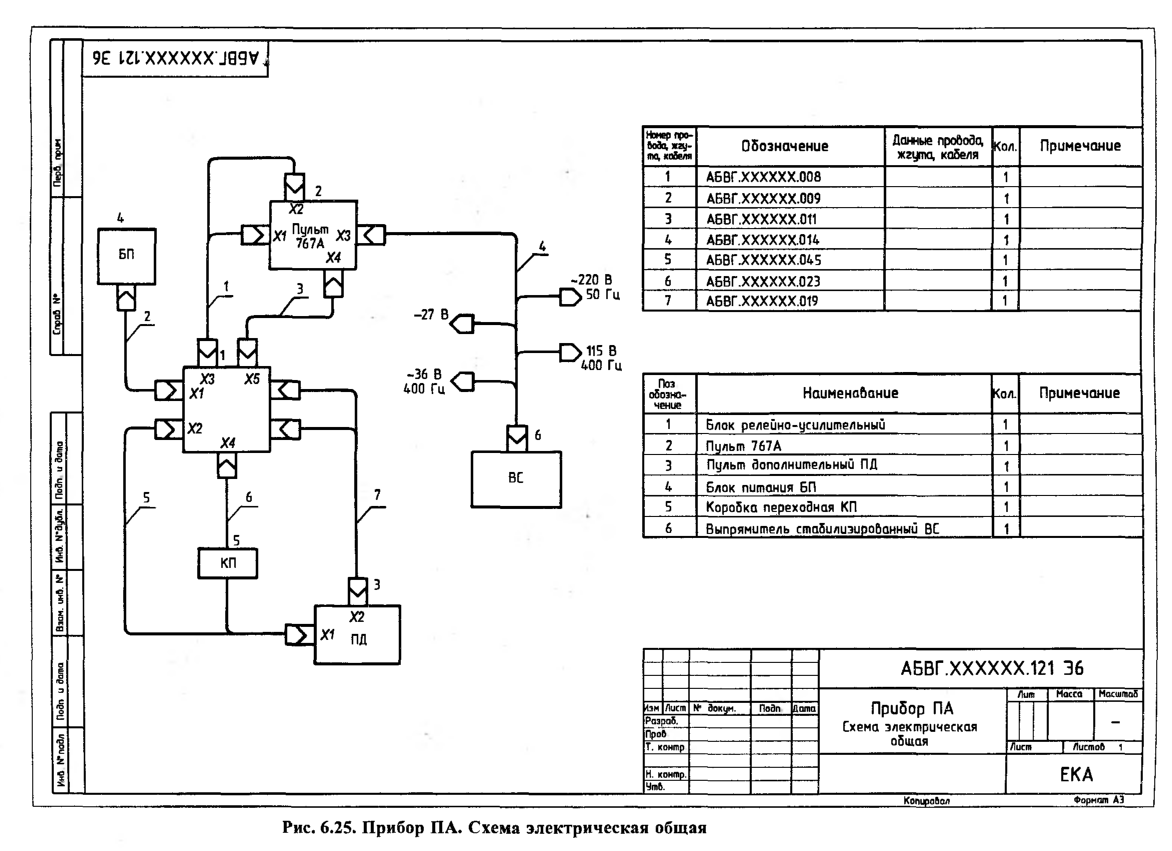

Пример схемы электрической общей:

Схема электрическая расположения (Э7)

На схеме расположения изображают составные части изделия, а по мере надобности связи между ними — конструкцию, помещение либо местность, на которых эти составные части будут размещены.
Пример схемы электрической расположения:

Схема электрическая объединенная (Э0)

На данном виде схем изображают разные типы, которые соединяются воединыжды между собой на одном чертеже.
Пример схемы электрической объединенной:

Обозначение электрических движков на схеме по ГОСТ

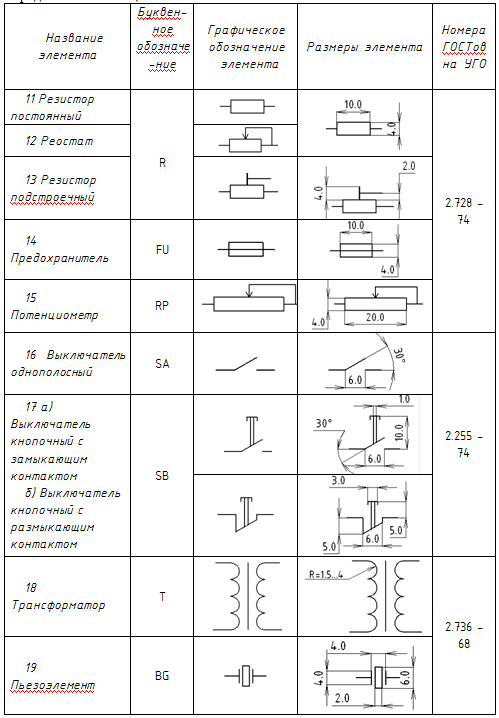

Подборка материалов из ГОСТ, имеющих отношение к размерам изображений условных графических обозначений частей электрических схем.

Все изображения вставлены из ГОСТ без изменений.

Блок: 1/12 | Кол-во знаков: 189
Источник: https://elektroshema.ru/2009-02-05-22-57-45/ugo-1.html

Нормативные документы

Беря во внимание огромное количество электроэлементов, для их буквенно-цифровых (дальше БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в какой представлены главные эталоны.

Таблица 1. Нормативы графического обозначения отдельных частей в монтажных и принципных электрических схемах.

Следует учесть, что элементная база с течением времени изменяется, соответственно вносятся конфигурации и в нормативные документы, правда это процесс более инертен. Приведем обычный пример, УЗО и дифавтоматы обширно эксплуатируются в Рф уже более 10-ка лет, но одного эталона по нормам ГОСТ 2.755-87 для этих устройств до сего времени нет, в отличие от автоматических выключателей. Полностью может быть, в последнее время это вопрос будет урегулирован. Дабы быть в курсе схожих инноваций, мастера выслеживают конфигурации в нормативных документах, любителям это делать не непременно, довольно знать расшифровку главных обозначений.

Блок: 2/5 | Кол-во знаков: 1696
Источник: https://www.asutpp.ru/uslovnye-oboznachenija-v-jelektricheskih-shemah.html

1. Общие правила построения обозначений контактов

1. Общие правила построения обозначений контактов

1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за изначальное, при котором пусковая система контактов обесточена.

1.2. Контакты коммутационных устройств состоят из подвижных и недвижных контакт-деталей.

1.3. Для изображения главных (базисных) многофункциональных признаков коммутационных устройств используют условные графические обозначения контактов, которые допускается делать в зеркальном изображении:

4) переключающих с нейтральным центральным положением

1.4. Для пояснения механизма работы коммутационных устройств по мере надобности на их контакт-деталях изображают квалифицирующие знаки, приведенные в табл.1.

1. Функция контактора

2. Функция выключателя

3. Функция разъединителя

4. Функция выключателя-разъединителя

5. Автоматическое срабатывание

6. Функция путного либо концевого выключателя

8. Отсутствие самовозврата

Примечание. Обозначения, приведенные в пп.1-4, 7-9 истинной таблицы, помещают на недвижных контакт-деталях, а обозначения в пп.5 и 6 — на подвижных контакт-деталях.

Блок: 2/11 | Кол-во знаков: 1277
Источник: http://docs.cntd.ru/document/464625462

Виды электрических схем

В согласовании с нормами ЕСКД под схемами предполагаются графические документы, на которых с помощью принятых обозначений показываются главные элементы либо узлы конструкции, также объединяющие их связи. Согласно принятой систематизации различают 10 видов схем, из которых в электротехнике, в большинстве случаев, применяется три:

• Многофункциональная, на ней представлены узловые элементы (изображаются как прямоугольники), также соединяющие их полосы связи. Соответствующая особенность таковой схемы – малая детализация. Для описания главных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть разные части изделия, отличающиеся многофункциональным предназначением, к примеру, автоматический диммер с фотореле в качестве датчика либо обыденный телек. Пример таковой схемы представлен ниже. Пример многофункциональной схемы телевизионного приемника
• Принципная. Данный вид графического документа тщательно показывает как применяемые в конструкции элементы, так и их связи и контакты. Электрические характеристики некоторых частей могут быть отображены, конкретно в документе, либо представлены раздельно в виде таблицы. Пример принципной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она именуется однолинейной, если приведены все элементы, то – полной.

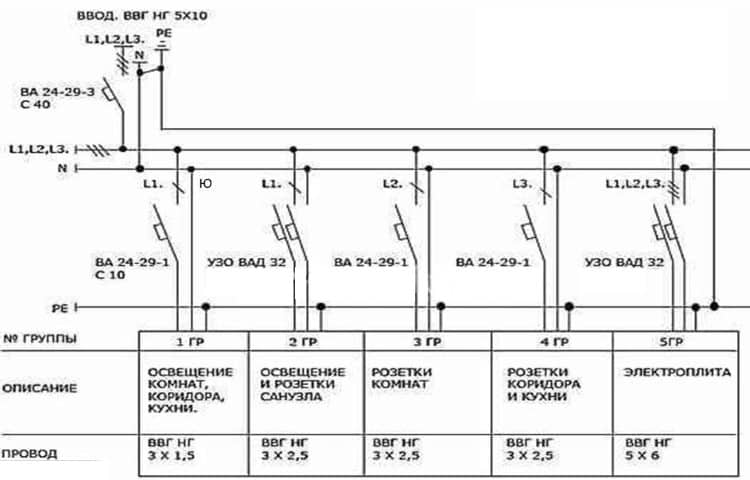

Пример однолинейной схемы

• Монтажные электрические схемы. В данных документах используются позиционные обозначения частей, другими словами указывается их место расположения на плате, метод и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных устройств, розеток и другого оборудования указываются на плане. Время от времени можно услышать, как таковой документ именуют схемой электроснабжения, это ошибочно, так как последняя показывает метод подключения потребителей к подстанции либо другому источнику питания.

Разобравшись с электрическими схемами, можем перебегать к обозначениям обозначенных на них частей.

Блок: 3/5 | Кол-во знаков: 2078
Источник: https://www.asutpp.ru/uslovnye-oboznachenija-v-jelektricheskih-shemah.html

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл.3.

Обозначения в электрике: особенности и знаки для электросхем

Обозначения в электрике и познания о них понадобятся при чтении электросхем и для осознания работы электросетей, узлов, электрооборудования. Схематические изображения проводов, выключателей, переключателей и других частей сети в том числе применяются электриками при прокладке новейшей проводки в личном доме либо для ремонта старенькой.

Проводка в помещении размещается согласно схеме Источник uk-parkovaya.ru

Главные особенности

Электрические схемы представляют собой особые документы, содержащие обозначения связанных между собой составляющих определенной электрической цепи. Условные обозначения частей электрической цепи необходимы для четкого и приятного описания её состава в схематичном виде. При всем этом для установки оборудования, прокладывания проводки непременно рассчитывается и наносится на картонный либо электронный носитель обоюдное размещение частей цепи. Обозначения могут иметь буквенный/цифровой, символьный либо схематичный нрав.

Существует единая система условных обозначений проводки, позволяющая хоть какому квалифицированному специалисту-электрику осознавать обозначенные на схеме условно-графические обозначения (УГО). Она именуется единой системой конструкторской документации либо ЕСКД. Также официальные условные обозначения можно узреть в таких эталонах (ГОСТах):

• №2.755-87 (контактные соединения и коммутационные устройства; правила используются для рубильников, автоматических выключателей, электрощитков);
• №21.614 (электрическое оборудование и проводка);
• №2.701-2008 (схемы, их типы и виды, также общие требования);

• №2.709-89 (обозначения компонент цепей, также оборудования, электроэлементов, контактов/соединений проводов);
• №2.702-2011 (здесь описаны эталоны, по которым чертят электрические схемы);
• №2.751-73 (кабели/шины/провода и электрические связи);
• №2.702-2011 (о том, как делают электросхемы);
• №2.722-68 (электрические машины);
• №2.721-74 (УГО деталей/узлов общего применения, вторичных электроцепей);
• №2.729-68 (электрические измерительные приборы).

Нанесённые на электросхему обозначения демонстрируют реальное предназначение всех частей. Не считая знаков и схематических рисунков, на схематическом рисунке указывается код (от 0 до 7), по которому становится понятно, к какому типу он относится. Так, принципная электрическая схема соответствует сокращению «Э3».

Схема проводки в доме (принципная) Источник delo-elektrika.ru

Различают два вида принципной схемы – полная и однолинейная. Последняя содержит только один линейный провод и другие части цепи, если она принципно не отличается от принятой стандартной (отдельные элементы изображаются в отдельных файлах/листах). При всем этом электрические обозначения, показывающиеся как две либо три косые черты, определяют наличие двух- и трёхфазной цепей соответственно.

Согласно действующему нормативу выделяют восемь типов электросхем:

• находящиеся;
• многофункциональные (указываются главные узлы без прописывания физических габаритов; отдельные элементы могут быть показаны как блоки, они обозначаются знаками);
• объединённые;
• схемы монтажных соединений (указывается в том числе положение каждого элемента, к примеру, розеток, выключателей в доме и т.д.; условные обозначения электрики на планировке комнат дома необходимы для работы электрика при исправлении поломок домашней электросети либо прокладке новейшей);
• структурные;
• общие;
• схемы подключения;
• полные принципные (указываются все связи/контакты и их свойства, также электроприборы и их характеристики).

Многофункциональная схема Источник banyabest.ru

Прямолинейные обозначения на чертежах

На чертежах, которые обрисовывают электросхемы, можно узреть разные элементы электрической цепи и их условные обозначения, в том числе полосы и точки. Любая из них имеет своё значение:

• сплошная – это линия групповой связи, также полосы на элементах условно-графических обозначений, которые демонстрируют провода, шины, кабели;
• стрелочка малая – обрыв на полосы связи (после стрелки указываются данные продолжения полосы);
• узкая штрих-пунктирная линия – выделенные группы, состоящие из нескольких компонент;
• штрих-линия – механическая связь, экранированный провод/устройство/система управления;
• двойная узкая линия, пересекающая провод на электрической схеме – провода с одинаковым предназначением, располагающиеся в одном кабеле;
• значок, схожий на перевёрнутую буковку «т» – корпус машины, аппарата, устройства;
• линия, с обеих сторон которой размещены значки типа «т» – провод проходит через стену корпуса;
• жирная точка – место спайки либо соединения проводов;
• пунктирная штрихованная линия с 2-мя точечками – это разъединительный схематический элемент, который указывает удалённый от основного устройства объект, имеющий механическую либо электрическую связь с системой;

• линия с обозначением типа «зонтик» – провод проходит через фильтрующий конденсатор;
• две пересекающиеся под прямым углом полосы – электрически не соединённые полосы связи, которые пересекаются;
• штрихованная линия вокруг обозначения провода – это экранированный провод;
• линия, от которой отходят ещё две, а на месте их соединения находится точка – линия электрической связи с 2-мя ответвлениями;
• две параллельные полосы, перечёркнутые косой – провода скрученные, «витая пара»;
• стрелка большая – это обозначение контакта, именуемого «штырь» либо «папа»;
• стрелка большая с перевёрнутым концом – контакт «мама» либо «гнездо»;
• перевёрнутая «т» с 2-мя уменьшающимися горизонтальными линиями снизу – заземление.

В случае очень огромного усложнения схемы из-за богатства значков соединительные полосы условных обозначений электрической цепи обрывают, так как они являются помехой для обычного осознания чертежа. При всем этом сам разрыв обозначается надлежащими стрелками, вблизи с которыми указываются главные свойства и характеристики представленных электроцепей.

Элементы электроцепи и их обозначения Источник uk-parkovaya.ru

Базисные обозначения, многофункциональные признаки

Условные обозначения в электрике содержат в том числе выключатели, построенные на контактах различной функциональности. Так, обычное состояние размыкающего контакта – замкнутое, потому конкретно в виде замкнутого участка этот контакт изображается на схеме. Соответственно, замыкающий контакт изображается разомкнутым. Также есть два вида переключающих контактов – двух- и трёхпозиционный. Последний может находиться в нейтральном положении, потому так и чертится на схеме.

Также есть следующие обозначения недвижных контактов:

• полукруг с левосторонним ориентированием – контактор;
• треугольник, направленный на лево – самовозврат;
• круг – отсутствие самовозврата;
• крестик (как символ умножения) – выключатель;
• крестик, у которого соединены линиями попарно верхний с правым концом, также нижний с левым – дугогашение;
• круг под горизонтальной чёрточкой – выключатель-разъединитель;
• горизонтальная чёрточка – разъединитель.

Переключатели в доме Источник master-na-chas.ru

Выключатели и розетки

Выключатели и различного рода переключатели, находящиеся в доме, делятся на несколько групп, отличающихся зрительными обозначениями согласно параметру IP (степени защищённости). Так, выключатели открытой установки с уровнем защиты от IP 20 до IP 23 принято обозначать как небольшой кружочек, от которого отходит одна, две либо три полосы с чёрточками на конце. При всем этом количество отходящих от линий чёрточек будет демонстрировать одно-, двух- и трёхполюсные выключатели, а количество самих линий – одинарные, сдвоенные либо строенные виды тех же устройств. Выключатели сокрытой установки отличаются расположением чёрточек. В этом случае они находятся в центре отходящих от кружочков линий.

Условные обозначения электрических частей, располагающихся в доме с обыкновенной сетью в 220 В либо 380 В, содержат в себе ряд знаков, показывающих тип применяемых розеток. Сам элемент обозначается как полукруг, к которому сверху подходит одна либо несколько линий (двух- либо трёхполюсные розетки). Если такие полосы проходят через весь знак, это обозначает розетку для сокрытой установки, в неприятном случае – для открытой.

Обозначение разных типов розеток на чертежах Источник esr-energy.ru

Лампы и осветительные приборы

Обозначение электрических частей, которые есть в каждом личном доме, другими словами ламп и разных осветительных приборов, – это отдельный раздел стандартизированных правил. Так, люминесцентные светильнички показаны на схемах как квадраты либо прямоугольники (зависимо от размера и формы осветительного устройства). Рядовая лампа накаливания смотрится как круг, люстра – круг, разделённый на 6 равных частей.

Ламповые стеновые патроны чертятся так: закрашенный маленькой треугольник с 2-мя чёрточками сверху (смотрятся как антенны над телеком). Навесной патрон на электросхеме – это маленькой перечёркнутый круг, потолочный – окружность с 4-мя чёрточками.

Видео описание

На следующем видео можно поглядеть, как обозначаются разные электроэлементы на схеме:

Чтение чертежей

Дабы верно прочитать электрическую схему, необходимо следовать обычным правилам. Сначала нужно ознакомиться с представленным чертежом в общем, также следует разглядеть, какие обозначения были применены для его составления. После чего можно продолжить исследование схемы поиском источника тока (питания системы) и определения его типа: трёхфазный либо однофазовый, к примеру. Также необходимо разглядеть главные узлы и найти их источники питания. На заключительном шаге чтения электросхемы можно перебегать к анализу работы каждого участка цепи с подробным рассмотрением его составляющих частей (главных и вспомогательных).

Видео описание

О том, как создавать схему для личного дома, смотрите на этом видео:

Кратко о главном

Обозначения в электротехнике и на домашних электрических схемах помогают стремительно разобраться в расположении проводки и устройств в доме.

Каким образом необходимо обозначать элементы электрической цепи, указывается в эталонах (ГОСТах).

Полосы, чёрточки, геометрические фигуры, нанесённые на электросхемы, демонстрируют размещение проводов, осветительных приборов, розеток.
