Обозначение фазы и нуля в электрике

Цветовая маркировка изоляции проводников принципиальна для более резвого и правильного монтажа электрораспределительных устройств, удобства ремонта и исключения ошибок. Цвета проводов в электрике регламентированы нормативными документами (ПУЭ и ГОСТ Р 50462-2009).

Работы по монтажу и обслуживанию в электрических установках связаны не только лишь с обеспечением надежности, но и безопасности. Нужна полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

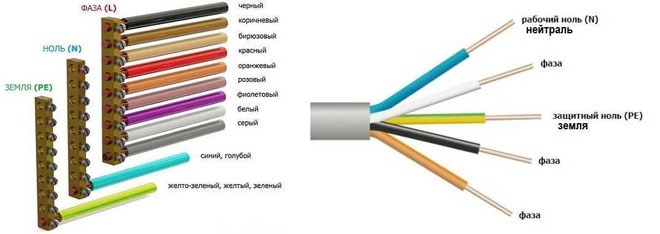

По ПУЭ допускается такая раскраска токоведущих жил:

В приведенном списке содержится много вариантов расцветок проводов, но нет нескольких цветов, которые применяются только для обозначения нулевых и защитных проводов:

• синий цвет и его цвета — рабочий нулевой провод (нейтраль — N);
• желтоватый цвет с зеленоватой полосой — защитное заземление (PE);
• желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается внедрение для заземления жил с изоляцией зеленоватого цвета с желтоватой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Раскраска должна быть единой в каждой цепи в границах 1-го устройства. Ответвления цепей должны производиться идиентично окрашенными проводниками. Внедрение изоляции без различий в колерах гласит о высочайшей культуре монтажа и сильно упрощает предстоящее сервис и ремонт оборудования.

Какое освещение Вы предпочитаете
Встроенное Люстра
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

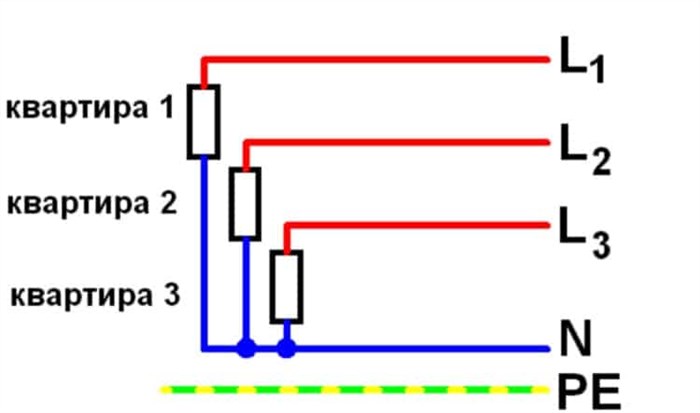

Обрыв нуля в трехфазной и однофазовой сети – последствия При обрыве одной из фаз в трехфазной четырёхпроводной системе , напряжение в 2-ух оставшихся фазах собственного значения не изменит. Спрашивайте, я на связи!

Обрыв нуля в трехфазной и однофазовой сети

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• «+» — положительный полюс;
• «-» — отрицательный полюс;
• М — средняя точка в цепях неизменного тока с двуполярным питанием.

Расцветка фазы

В тех случаях, когда установка электроустановки выполнен с помощью жестких железных шин, применяется расцветка шин несмываемой краской следующих цветов:

Раскраска фаз должна сохраняться в границах всего устройства, но не непременно на всей поверхности шины. Допускается маркировать обозначение фазы исключительно в местах подсоединения. На окрашенной поверхности можно продублировать цвет знаками «ЖЗК» для краски соответственных цветов.

Если шины недосягаемы для осмотра либо работы, когда на них находится напряжение, то допускается их не окрашивать.

Цвет фазных проводов, присоединенных к жестким шинам, может не совпадать с ними по раскраске, так как видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Буквенные обозначения

Для удобства применения в работе кабели имеют маркировку по цвету и буквенные обозначения:

При монтаже систем электроснабжения в домах и квартирах для обеспечения заземления применяют несколько схем. В большинстве случаев используют TN–C и TN–C–S.

В схеме TN–C отдельный проводник не предусмотрен, он совмещен с рабочим нулем. В этом варианте применяют 4 входящие жилы – 3 фазы и рабочий ноль. Два из них идут в помещение (фаза и ноль).

При таком методе монтажа щиток не заземляется. Это схема подключения может привести к перегоранию электроприборов в случае пробоя изоляции. Для обеспечения безопасности заземляющие клеммы розеток соединяют перемычкой с нолем.

Схема TN–C–S подразумевает разделение проводника на рабочий нулевой и защитный конкретно в здании, т. е. от источника питания до точки разъединения они идут совместно.

При вводе в дом в месте разделения на нулевой и заземляющий кабели устанавливают отдельные зажимы либо шины, которые соединяют между собой. Эта схема считается более неопасной по сопоставлению с TN–C.

Как отличить нулевой провод от заземления: чем отличается заземление от нуля найти в трехжильном проводе

Хотелось бы уточнить насчёт ноля в квартире.Если оборвется ноль на входе в квартиру и тогда произойдёт вся эта неудача, но если к примеру ноль оборвется в комнате на люстре то неудачи как такой не будет, фаза при включении люстры дойдет до обрыва и все . Так ли я понимаю

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Повторное заземление | Заземление нулевого защитного проводника А если всё работало ранее то отыскиваете ошибку которую вы допустили при удлинении проводов, может при монтаже шумоизоляции кое-где провод перебили. Спрашивайте, я на связи!

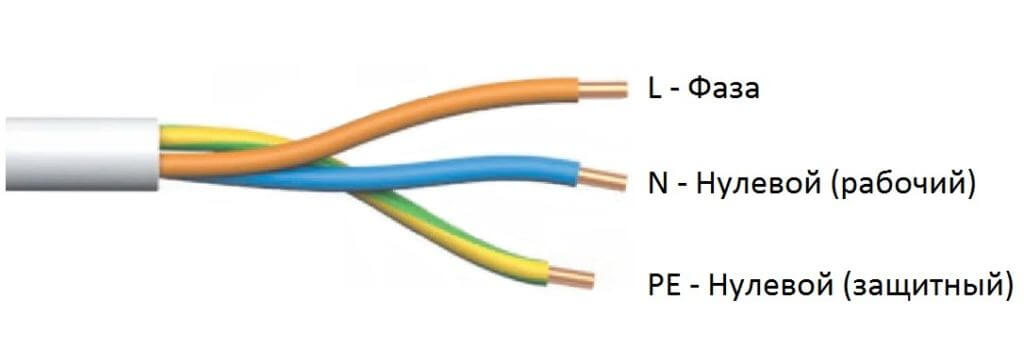

Нулевой провод: роль и обозначение, систематизация, отличие от фазного

• желто-зеленую полосатую жилу применяют для заземления;
• голубая и голубая оболочки служат для маркировки нулевого провода;
• белоснежные, карие, красные и др. цвета используют для обозначения фазы.

Техника безопасности при проверке

При работе с электрическими проводами нужно соблюдать правила техники безопасности:

1. Инспектировать напряжение при помощи устройств, а не ориентироваться лишь на цветовую маркировку. Бывают ситуации, когда электрики по невнимательности либо неведению произвели установка проводки, не соблюдая принятых критерий подключения по цветам жил.
2. До начала работ проверить зрительно исправность и целостность кабеля.
3. Не допускать соприкосновения проводов с влажными, жаркими, маслянистыми предметами либо поверхностями.
4. В комплектных распределительных устройствах промышленного производства проверку наличия либо отсутствия напряжения создавать при помощи интегрированных стационарных указателей напряжения.
5. Проверку в электроустановках с напряжением 35 кВт производить при помощи изолирующей штанги методом ее соприкосновения с токоведущими частями. Наличие потрескивания и искрения свидетельствует о наличии напряжения.
6. Не дотрагиваться к обнаженным жилам проводки.
7. Со стремянки разрешено работать с проводкой, если высота пролегания кабелей не превосходит 3 м от пола. Запрещено ставить лестницы на разные подставки (ящики, бочки и т. п.).

Как защититься?

Узнав об угрозы, представляемой потерей нуля, предлагаем разглядеть варианты защиты от данного явления:

• Начать нужно с грамотного монтажа проводки. Если для питания объекта планируется использовать трехфазную схему электроснабжения, то ее расчет должен быть произведен таким макаром, дабы минимизировать возможность перекоса фаз. Другими словами, нужно планомерно распределить нагрузку на каждую линию.
• Следует использовать в управлении сетью приборы, разглаживающие нагрузку на каждую из фаз. При этом, в эталоне, эта работа должна осуществляться без вербования операторов, другими словами, производиться автоматом при обрыве нуля.
• Должна иметься возможность оперативного конфигурации схемы подключения потребителей. Это позволяет внести корректировки, если на шаге проектирования не была подабающим образом учтена нагрузка на каждый участок либо возросла мощность употребления в связи с вводом новых объектов. Другими словами, при появлении критичной ситуации должна иметься возможность конфигурации мощности. В качестве примера можно привести вариант, когда многоквартирный дом переводится на линию с большей нагрузкой для «разбавления» перекоса фаз, возникающего при обрыве нуля.

В приведенных выше вариантах мы рассматривали защиту от перекосов в глобальных масштабах, конечный потребитель может обеспечить подабающий уровень защиты существенно проще. Для этого довольно установить реле контроля напряжения, в каком указать допустимый малый и наибольший уровень. Обычно это ±10% от нормы.

Цвета проводов в электрике: обозначение фазы, нуля и земли в сетях 220, 380 В

Метод используют при поиске мест обрыва проводки, если понятно размещение заземляющего и нулевого проводников на одном из концов, к примеру в распределительном щитке.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Как найти фазу, ноль и заземление самому, средствами находящимися под рукой? В итоге если произойдут трудности с нейтралью трансформатора нулем источника , велика возможность выхода из строя присоединенных к сети устройств. Спрашивайте, я на связи!

Провода ноля, фазы и земли в электрике. Их обозначение.

Работа с проводами всегда предполагает точность, отсутствие ошибок и обеспечение безопасности, как во время работы, так и в предстоящем использовании устройств либо проводки. Дабы минимизировать возможность ошибки и усилить безопасность, изоляцию делают цветной.

Для неопасной работы с проводкой была разработана целая система цветной маркировки изоляции. Допускаются такие варианты расцветок проводов:

Принципиально отметить, что некоторые цвета, которые не были упомянуты в списке, обозначают защитные и нулевые провода:

1. Желтоватый цвет с зеленоватой полосой либо зеленоватый цвет с желтоватой полосой — защитное заземление (РЕ);

2. Синий цвет и его цвета — рабочий нулевой провод (нейтраль);

3. Желто-зеленый провод с голубыми пометками на концах либо же голубой провод с желто-зелеными метками — совмещенный проводник (PEN).

Раскраска проводки должна быть единой в границах 1-го устройства. Это обеспечивает резвый и удачный ремонт в предстоящем.

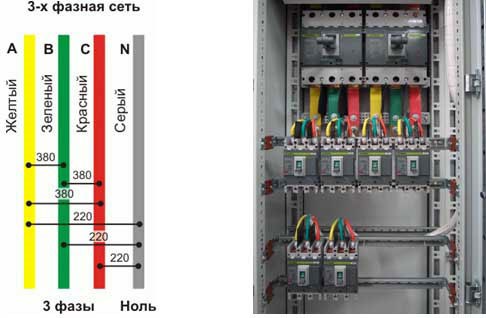

Раскраска фазы

Если установка выполнен с помощью жестких железных шин, то в таком случае применяется особая несмываемая расцветка таких цветов:

1. Красный — фаза С (L3);

2. Желтоватый — фаза А (L1);

3. Зеленоватый — фаза B (L2);

4. Голубой — нулевая шина;

5. Полосы желтоватого и зеленоватого цвета — шина заземления.

Расцветка в границах 1-го устройства должна быть сохранена, а те шины, которые нет способности оглядеть, могут быть неокрашенными. Цвет проводников, присоединенных к шинам, может не совпадать из-за различий между маркировками проводников и шин.

Расцветка нейтрали — синий цвет.

Раскраска нулевого провода обсуждена в ГОСТах, потому никакие другие цвета и цвета применять в расцветке не разрешается.

Маркировка провода заземления

Как и в случае с проводом нейтрали, заземление можно обозначать только желто-зеленым цветом. Есть варианты схожей разметки: желтоватый цвет с зеленоватой полосой, зеленоватый цвет с желтоватой полосой.

Отметим, что за рубежом жилы маркируют по-другому. Это можно ясно узреть на примере устройств из Европы. Нейтраль отмечается белоснежным, сероватым либо черным цветом. Заземление — зеленоватый либо желтоватый. Также может быть, что в привезенных из других стран устройствах провода земли могут быть обнаженными.

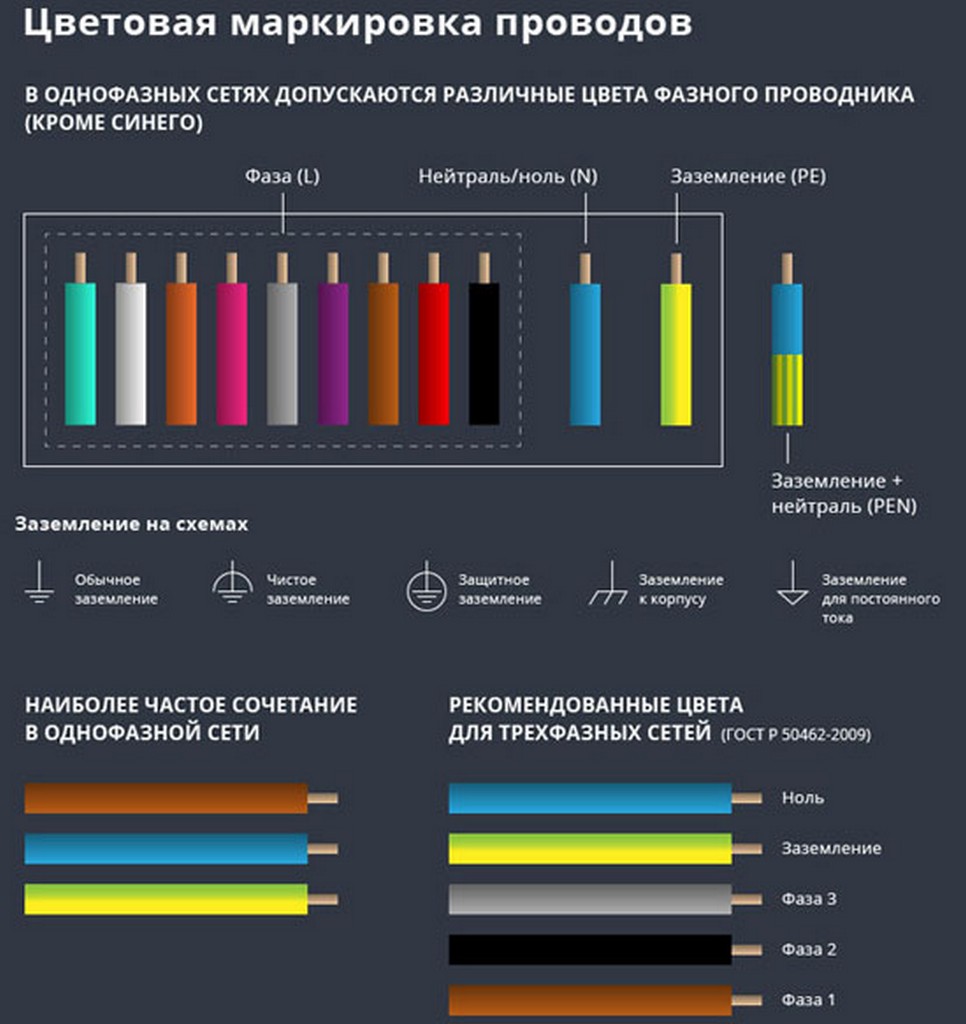

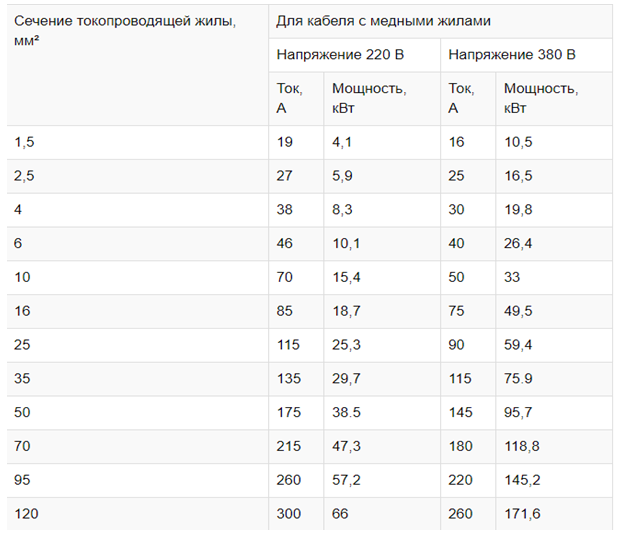

Цвета в сети 220 В и 380 В

Дабы уменьшить трудозатратность ремонта одно либо трехфазных сетей, каждую отдельную жилу маркируют в отдельный цвет. В однофазовых и трехфазных сетях раскраски отличаются.

В однофазовой сети:

1. Нулевой провод — синий цвет, но могут быть и другие варианты;

2. Фазный провод — карий, красный, черный.

В трехфазной сети:

1. 1 фаза — красный либо карий;

2. 2 фаза — черный;

3. 3 фаза — белоснежный либо сероватый;

4. Нейтраль (рабочий ноль) — синий либо голубой;

5. Заземление — желто-зеленый.

Стоит уяснить, что многофазные кабели содержат несколько разноцветных жил. Ноль в таких жилах синий, фаза — красный, черный и белоснежный, земля — желто-зеленый.

Сети монтриуются по эталонам, потому как опытнейшему мастеру, так и начинаюзщему не составит труда в цветных жгутиках проводов найти фазный провод — он будет непременно карим. Нулевой провод не имеет ответвлений и разрывов, как исключение — многополюсные коммутирующие аппараты.

Цвета в сетях неизменного тока

Проводники, которые присоединены к положительному полюсу, маркируют красным, к отрицательному — синим либо черным. В цепях с 2-мя полюсами используют голубой цвет, дабы обозначить среднюю точку (нуль) питания.

Эталонов окрашивания плюса и минуса не существует. Расцветку нужно уточнять по расшифровке производителя устройства. Есть маленькое замечание касательно проводки автомобиля: в бортовой сети цепи с положительным напряжением красные либо имеют цвета красного. Подключаемые к массе цепи черные. Другую расцветку нужно глядеть в расшифровках.

Буквенные обозначения проводки

Кроме цветов, проводка маркируется также и знаками. Эти обозначения стандартизированы, потому необходимо уяснить несколько главных знаков:

· М — средняя точка в цепях неизменного тока с двухполярным питанием;

· N — нулевой провод;

· L — фазный провод.

Знак заземления един в большинстве государств мира, дабы не появилось заморочек с обслуживанием и ремонтом зарубежного оборудования.

Если сеть многофазная, то знаки дополняются номером фазы:

1. L1 — 1-ая фаза;

2. L2 — 2-ая фаза;

3. L3 — 3-я фаза.

Если вы работаете с устаревшим оборудованием, то по старенькым эталонам фазы обозначаются по порядку латинского алфавита: А, В, С.

Эти эталоны могут быть скомбинированы, и фазы в таком случае могут обозначаться таки образом: La, Lb, Lc, как 1-ая, 2-ая и 3-я фаза соответственно. В более сложных устройствах также может находиться своя специфичная маркировка. Буковкы и знаки наносятся несмываемой краской на изоляцию у концов жил.

В этой статье вы узнали, как распознать провода по их цветам, как различить буквенные обозначения. В качестве заключения добавим, что и клеммы питания также могут нести на для себя обозначения цепей и полярности.

Чем «земля» отличается от «нуля»? Разбираемся в сложностях электрики

Если вы знакомы с электрикой, наверное понимаете понятия «нуль» и «земля». В чем разница, либо это фактически одно и то же? Ответ в нашей статье.

В Русском Союзе была принята двухпроводная сеть, где были только фазный и нулевой проводник, а заземление производилось на батарею либо трубу водоснабжения. На данный момент стал популярен установка трехпроводной сети, в каком есть нулевой и заземляющий проводники. В щитовой они оба садятся на заземляющую шину. Если они объединены в щитовой, тогда чем они вообщем отличаются? Отвечаем, делая упор на нормативные документы.

Что такое «нуль» и «земля» согласно ПУЭ?

То, что мы привыкли именовать «нулем» и «землей» в ПУЭ именуется нулевым рабочим проводником (N) и нулевым защитным проводником (PE). Ах так они трактуются в нормативном документе:

1.7.17. Защитным проводником (РЕ) в электроустановках именуется проводник, используемый для защиты от поражения людей и животных электрическим током. В электроустановках до 1 кВ защитный проводник, соединенный с глухозаземленной нейтралью генератора либо трансформатора, именуется нулевым защитным проводником.

1.7.18.а Нулевым рабочим проводником (N) в электроустановках до 1 кВ именуется проводник, применяемый для питания электроприемников, соединенный с глухозаземленной нейтралью генератора либо трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазового тока, с глухозаземленной точкой источника в трехпроводных сетях неизменного тока.

Из этих формулировок понятно, что защитный нулевой проводник нужен для защиты от поражения электрическим током. Другими словами к нему должно заземляться электрическое оборудование, к примеру, стиральная машинка, бойлер, котел и т.д. В то же время рабочий нулевой проводник нужен для питания оборудования, другими словами по нему будет протекать ток.

В некоторых случаях допускается применять «нуль» (PE) в качестве «земли», как это обозначено в ПУЭ 1.7.18.б. В данном случае провод становится совмещенным проводником, который соединяет функции нулевого защитного и нулевого рабочего проводников. Он будет называться PEN. Но тут есть один аспект, который принципиально знать.

Дело в том, что согласно ПУЭ 1.7.83 «В цепи заземляющих и нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей». Другими словами нулевой защитный проводник («земля») должен идти безпрерывно от щитка к розетке либо осветительному устройству. Если мы, например, посадим заземление на нуль, тогда «путь» прервется методом вынимания вилки из розетки. И если произойдет пробой, корпус остального оборудования, заземленного на этот провод, окажется под напряжением.

Дальше в этом же пт сказано: «В цепи нулевых рабочих проводников, если они сразу служат для целей зануления, допускается использование выключателей, которые сразу с отключением нулевых рабочих проводников отключают все провода, находящиеся под напряжением». Из этого следует, что «нуль» можно применять в качестве «земли», если при его выключении, отключаются и все железные проводники, находящиеся под напряжением. Выполнить такое в квартирных критериях достаточно трудно.

Как должно осуществляться заземление в трехпроводной сети?

Сейчас в большинстве новостроек укладывают конкретно трехпроводную сеть, в какой идет фаза, нуль и заземление (желто-зеленый провод). «Нуль» и «земля» присоединяются в щитке к одной заземляющей шине, но не под общий контактный зажим (ПУЭ 7.1.36). Потом заземление одним непрерывным проводом подводится к каждой розетке. У большинства современного электрического оборудования уже есть 3-ий заземляющий контакт на вилке, который обеспечивает заземление корпуса устройства при включении его в розетку.

Вывод

Основная отличительная особенность «нуля» и «земли» в их предназначении. «Нуль» вместе с фазой предназначен для питания электроприборов, а «земля» для защиты людей и животных от поражения электрическим током, если случится пробой. Рабочий «нуль» можно применять в качестве «земли», если не нарушаются условия ПУЭ 1.7.83. Мы же советуем класть проводку сходу с заземляющим проводником, что исключает необходимость применять «ноль» не по предназначению.
