Необходимо ли заземление в личном доме

Здрасти Почетаемые форумчане!
Ситуация такая:
Личный дом 160м.кв(проекта нет ).Воздушная линия электр. сетей проходит вдоль участка.Обслуживающая организация эл.сетей со столба выведет заземление.
1.Генподрядчик отрешается делать заземление по дому и участку,ссылаясь на то что будет в доме УЗО и заземление которое сделали РЭС довольно.
В ПУЭ четкой формулировки не могу отыскать.
Кто компетентен в данном вопросе подскажите как верно поступить,лучше со сылкой на пункты НД,ПУЭ и т.д
Заблаговременно признателен.

Просмотров: 6791
Регистрация: 22.08.2010

УЗО срабатывает лишь на утечку тока. При замыкании, автомат отключится, но Iкз должен куда-то уходить. Для этого и применяется основная и повторная система уравнивания потенциалов. На вводе непременно должно быть основное заземление ГЗШ. Заземление опор являтеся дополнительным заземлением. Поглядите п.1.7.60, 1.7.61 ПУЭ.

__________________
Ищу себя..
Последний раз правилось Dinar^^, 31.10.2014 в 10:38 .
Регистрация: 14.05.2013

Если фаза каким-то образом попала на корпус электроприбора, а заземления нет, то УЗО не сработает, пока кто-либо своими руками (лучше влажными, стоя с босыми ногами на бетонном полу ) этот устройство не заземлит.
Так что заземления много не бывает

Регистрация: 06.05.2010
Сообщение от romadjan711
заземление по дому и участку
Что Вы имеете ввиду -"по участку"?
Регистрация: 30.12.2008
Сообщение от Dinar^^

На вводе непременно должно быть основное заземление ГЗШ. Заземление опор являтеся дополнительным заземлением. Поглядите п.1.7.60, 1.7.61 ПУЭ.

Не непременно а рекомендуется .ПУЭ п.1.7.61

всё что связано с упорядоченным движением заряженных частиц

Регистрация: 27.07.2007

Ничего больше не нужно, заземление со столба идёт в щит на шину PE, далее всё как обычно. А вы что, контур желаете для себя ещё дополнительно, оно для вас нужно на участке? ГЗШ тут звучно сказано. Обычно прямо вблизи со столбом забивают уголок и с него тянут проводник на щит учёта на столбе, от туда уже в дом.

Регистрация: 03.12.2009
Сообщение от deep_tool
Если фаза каким-то образом попала на корпус электроприбора, а заземления нет
а зануление для чего? )
Регистрация: 07.10.2014

Здрасти Почетаемые форумчане!Благодарю всех кто принял роль в обсуждении моей темы.В этом случае я принял решение пользоваться сылкой из Википедии(У всех может быть свое мировоззрение на "таковой" источник)Там предложено 4 варианта,я цитирую 2. ИТАК Википедия говорит:
Работа заземления при дефектах электрического оборудования
Корпус не заземлён, УЗО установлено.
Корпус устройства будет находиться под фазным потенциалом и это не будет найдено до того времени, пока не возникнет путь для прохождения тока утечки. В худшем случае утечка произойдёт через человеческое тело, коснувшегося сразу неисправного устройства и предмета, имеющего естественное заземление. УЗО отключает участок сети с неисправностью, как появилась утечка. Человек получит только краткосрочный удар током (0,01…0,3 с — время срабатывания УЗО), обычно, не причиняющий вреда здоровью.
Корпус заземлён, УЗО установлено.
Это более неопасный вариант, так как два защитных мероприятия взаимно дополняют друг дружку. При попадании фазного напряжения на заземлённый проводник ток течёт с фазного проводника через нарушение изоляции в заземляющий проводник и дальше в землю. УЗО немедля обнаруживает эту утечку, даже если та очень малозначительна (обычно порог чувствительности УЗО составляет 10 мА либо 30 мА), и стремительно (0,01…0,3 с) отключает участок сети с неисправностью. Кроме этого, если ток утечки довольно велик (превосходит порог срабатывания предохранителя, защищающего эту цепь), то может также сработать и предохранитель. Какое конкретно защитное устройство (УЗО либо предохранитель) отключит цепь — находится в зависимости от их быстродействия и тока утечки. Может быть также срабатывание обоих устройств. Принципиально также, что только в данном случае, отказ какого-нибудь 1-го из 2-ух защитных устройств не приведёт к полной неработоспособности системы защиты.
Я ПРИНЯЛ ПОСЛЕДНИЙ ВАРИАНТ.

Регистрация: 02.09.2007

По выполнению заземления на вводе есть технический циркуляр ТЦ Росэлектромонтажа №31.
ТЦ трактуются как объяснение и ужесточение пт ПУЭ в современное время.

Вложения

Регистрация: 21.01.2005

мне шина заземления пришла с примыкающего столба (у которого кстати иммется свое заземление), но меня обязали (и в проекте это отражено) выполнить под своим ящиком повторное заземление и плевать что они соединены совместно. Эту же шину принудили и на вершину столба завести, видимо молниеотвод? Пока все было расстыковано к тому же сопротивление заземления померили, о чем составили акт и с этим актом уже только электричество подцепили

Регистрация: 08.02.2008
Сообщение от romadjan711

отрешается делать заземление по дому и участку,ссылаясь на то что будет в доме УЗО и заземление которое сделали РЭС довольно.

Для чего необходимо заземление в личном доме

Каждый человек знаком с таким понятием как электричество, и каждый судит об этом по-разному и относится соответствующе. Многие воспринимают его как отдельный элемент, например, холодильник, телек либо выключатель, для других это в целом источник энергии. В любом случае электричество небезопасно для каждого человека, и поражение электрическим током может повлечь за собой суровые последствия.

Организм каждого человека состоит из огромного количества воды и солей, растворенных в ней, и это все гласит о том, что человек электропроводен.

Другими словами через тело человека с легкостью проходит ток. И здесь уже стоит осознавать, что чем выше сила тока, тем серьезнее могут быть последствия для тела человека, некоторые процессы в таком случае и совсем могут привести к смерти. Отталкиваясь от этого, в процессе работы с электричеством многие инженеры делают защитные системы, которые и дают возможность избежать поражения электричеством.

Многие наверное слышали о таком слове, как заземление. Естественно, хоть какой спец знаком с термином, и знает его значение и уже соображает, какие работы стоит проводить в таком случае. Что касается среднего человека, то для большинства это загадка, и на вопрос – для чего необходимо заземление многие просто не могут дать ответ.

Давайте же разберемся с этим вопросом по подробнее и как обычно вам дорогие читатели и гости веб-сайта «Электрик в доме» я приготовил приятную иллюстрацию.

Для чего необходимо заземление в личном доме?

В хоть какой ситуации, удар током это неприятно, но в некоторых ситуациях даже смертельно, так что стоит уделить подабающее внимание такому принципиальному вопросу: для чего необходимо заземление?

Если человек коснется обнаженного проводника, находящегося под напряжением, то финал может быть различным. Естественно, опытным спецам знакомо правило, если нет цепи то нет и тока, но на практике все происходит совсем по-другому. К примеру, человек находится босоногими ногами на влажной земле, и по случайности либо неосторожности хватается за обнаженный провод. Данная ситуация делает цепь: трансформатор – провод – человек – земля – трансформатор. Обмотки трансформатора часто заземлены, а вот что касается земли, то это прекрасный проводник.

В таком случае совершенно не принципиально, босоногие ли ноги, влажная либо сухая поверхность под ними. Обувь это также проводник, бетонный пол либо кафельная плитка, никаких гарантий даже слой гидроизоляции дать не может. По таковой замкнутой цепи бродят электроны, и отлично, если человек отцепился от провода, это счастье, но на практике все совершенно не так, рука сжимается еще посильнее, и нет способности убрать ее от провода. В целом картина просто страшная, и ситуация ужаснее не придумаешь.

Хоть какой электрик, по технике безопасности должен носить не только лишь диэлектрические перчатки, но и также изолированный инвентарь, лучше дабы был диэлектрический коврик и башмаки. Это все выступает в качестве дополнительной защиты, и таким макаром риск замкнутой цепи на сто процентов исключается при случайном касании. Другими словами, если отсутствует замкнутая цепь, то нет никакого тока.

Защита от удара электрическим током

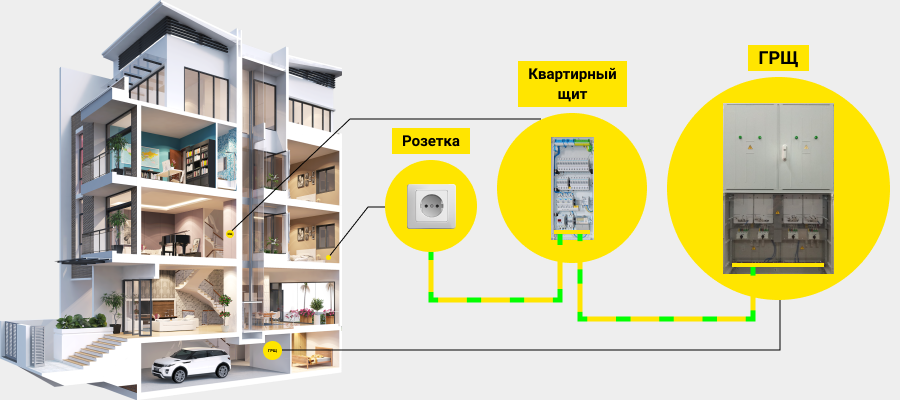

Перед тем как дать ответ на главный вопрос, для чего необходимо заземление, необходимо разобраться с устройством. Заземление — это кусочек электрического провода определенного размера, где один конец присоединяется к электрическому оборудованию, а 2-ой запускается под землю.

И вот конкретно установка заземляющего устройства дает возможность предупредить поражение электрическим током либо минимизировать его воздействие на человека. Также часто появляется вопрос, зачем нужна контур заземления? Он нужен для бытового электрооборудования, выполненного из металла, это может быть:

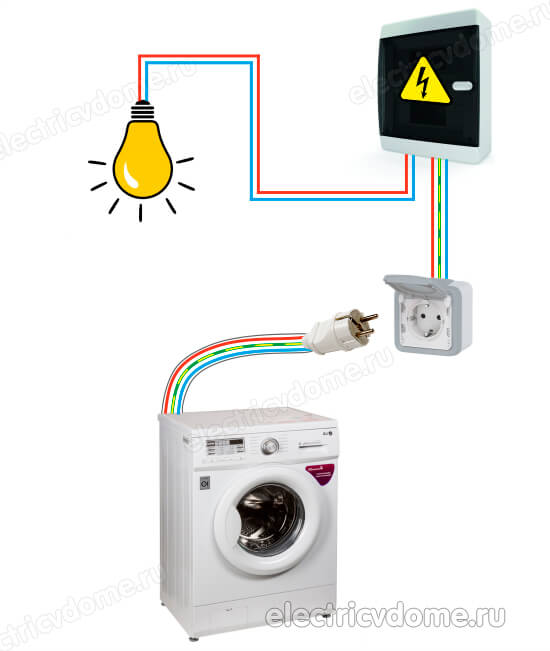

1. 1. Стиральная машина.
2. 2. Холодильник.
3. 3. Плита.

Наводя потенциал на корпус из металла, ток в неотклонимом порядке должен уходить в землю. Но в этом случае нужна создание устройства в виде железной конструкции, которое делает контакт конкретно с землей.

Таким макаром, при наведении потенциала на электрический корпус бытового устройства электрический ток будет вполне уходить в землю, и для человека схожая ситуации не тянет никакой угрозы. Очевидно, часть все равно пройдет через человеческое тело, но снова же, ситуация неопасна и никаких губительных воздействий не будет.

В каких случаях нужно заземление?

Так для чего необходимо заземление? Для наглядности стоит разглядеть несколько примеров:

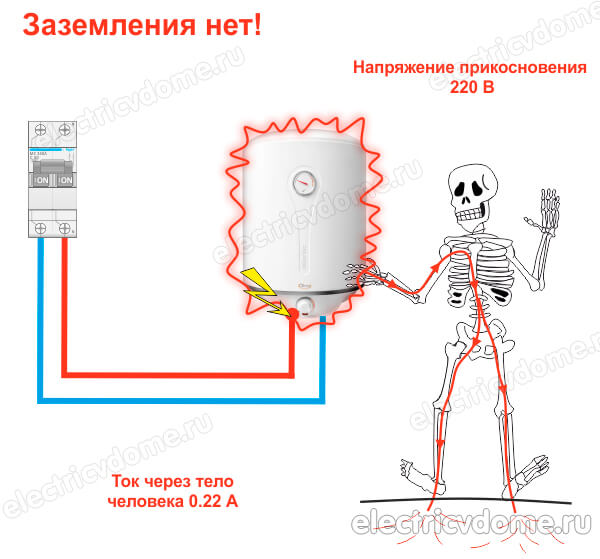

1. Например, в квартире установлена посудомоечная машина. Но по некий причине в определенный момент на корпусе появилась фаза, и корпус не заземлен. Но нейтраль полосы электропередачи, которая ведет к дому и дает электричество — заземлена, также под заземлением краны и батареи.

Если насажены резиновые тапочки, то при соприкосновении никаких противных чувств и даже мельчайшего удара не будет. Но вот если нет обуви, и при всем этом человек к тому же схватился за кран, а 2-ая рука размещена на корпусе, то он становится проводником электрического тока, который подается через корпус на человека, и дальше в землю на нейтраль, и на подстанцию.

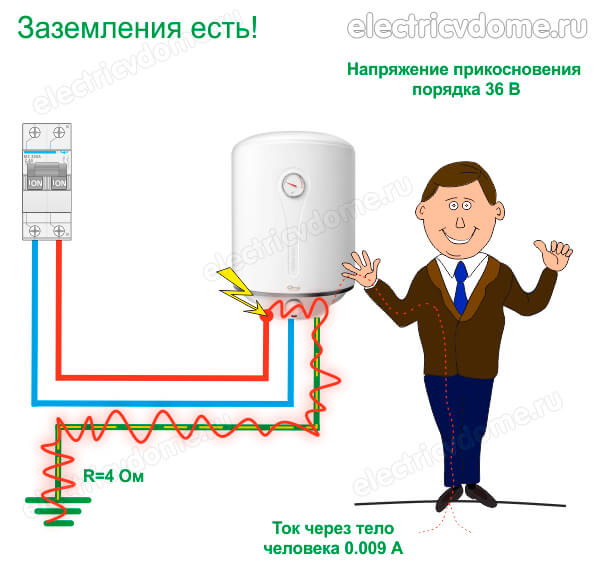

2. Если посудомоечная машина заземлена? Что произойдет в таковой ситуации? Если по каким-то причинам на корпусе появится ноль, то ток сходу уйдет в грунт. Хоть человек босоногий, хоть в тапочках, ничего не произойдет, заземление сработало, никакого поражения электрическим током все целы и невредимы. Один недочет, посудомоечную машину необходимо будет чинить, но все равно это будет дешевле и лучше.

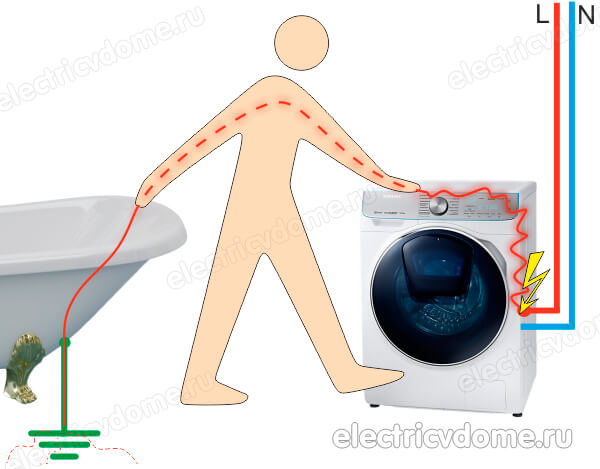

3. В помещении поломалась стиральная машина, и корпус оборудования находится под напряжением. При соприкосновении с корпусом в таком случае человек получит удар током. Вот для чего необходимо заземление, тогда ток уходит в землю и с человеком все отлично.

Дело в том, что сопротивление людской кожи намного выше, чем сопротивление провода, тогда и ток идет по пути меньшего сопротивления, попадает в землю, и человек остается в целостности. Это один из более обычных примеров, который и указывает, для чего необходимо заземление в доме либо другой постройке. Без таковой системы риск получить удар электрическим током увеличивается.

Стоит брать в расчет очередной момент, в особенности для обладателя личного дома это очень принципиальная информация. Даже если сооружение выстроено из натурального материала, количество электрической проводки остается этим же что и в высотном жилом здании, но натуральный материал отлично воспламеняется. Конкретно исходя из этого, система заземления в личном доме может предупредить появление противных ситуаций и губительных последствий.

Более ужасным событием, которое может произойти – это пожар, он появляется вследствие недлинного замыкания либо выхода из строя электрического оборудования. Другими словами если появляется сомнения и вопросы по поводу того, для чего необходимо заземление в личном доме, необходимо обдумывать, что схожая система защищает не только лишь от возгораний, но и предутверждает от удара электрическим током каждого члена семьи.

Ситуации могут быть достаточно стршными, но они являются приятным примером того, к чему может привести халатность и пренебрежение техникой безопасности. Как видно, время от времени последствия могут быть вправду самыми суровыми и губительными.

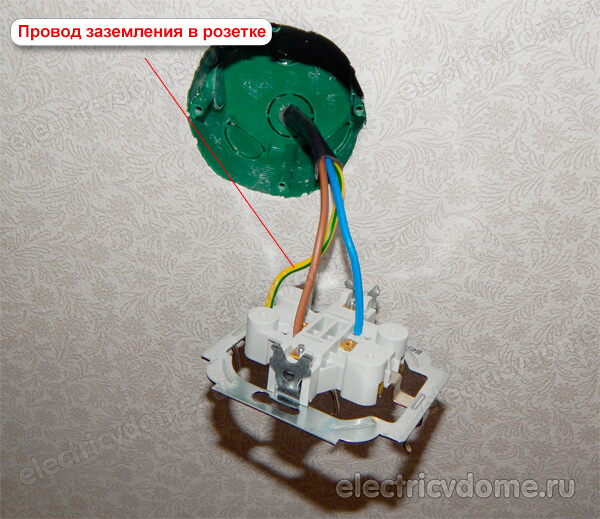

Для чего необходимо заземление в розетке

В современном мире рядовая розетка применяется каждый денек и очень интенсивно, но не каждый человек знает, для чего необходимо заземление в розетке. В процессе использования любого электрического оборудования может произойти пробой, таким макаром, напряжение пройдет уже на корпус изделия. Исходя из этого, многие электрики советуют делать заземление в розетке, так как в схожем случае реально избежать поражения электрическим током.

Также это затрагивает и железные элементы осветительного оборудования. В личном доме заземляющий проводник прокладывается от каждой розетки, поперечника 2,5 мм будет полностью довольно.

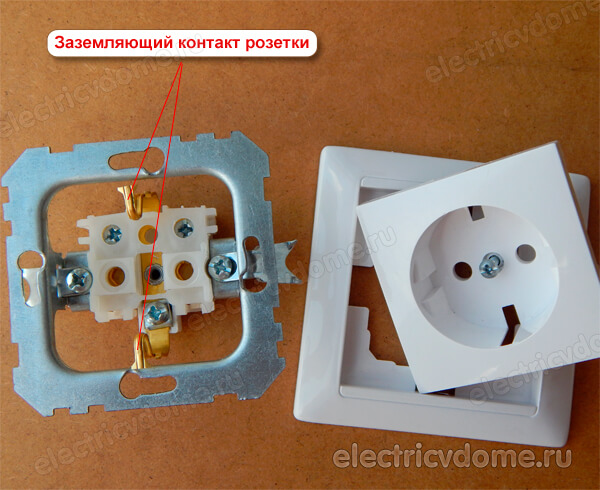

Так для чего же нужна заземление в розетке? Это необходимо для того дабы подключить землю через ее контакт к бытовому оборудованию. В другом бы случае потребовалось прокладывать шину, и уже от нее соединяться с корпусом каждого отдельного бытового устройства, работающего от электрической сети.

Если на вилке того либо другого устройства предвидено заземление, то лучше его выполнить. Заземляющие контакты устроены таким макаром, что они подключаются первыми. Если розетки подключаются шлейфом, то конкретно от распределительной коробки проводится заземление к каждой из них.

Современные электрические щитки имеют особое защитное устройство — УЗО, так что при срабатывании заземления розетка будет обесточена, и не произойдет ни возгорания, ни повреждения электрического оборудования.

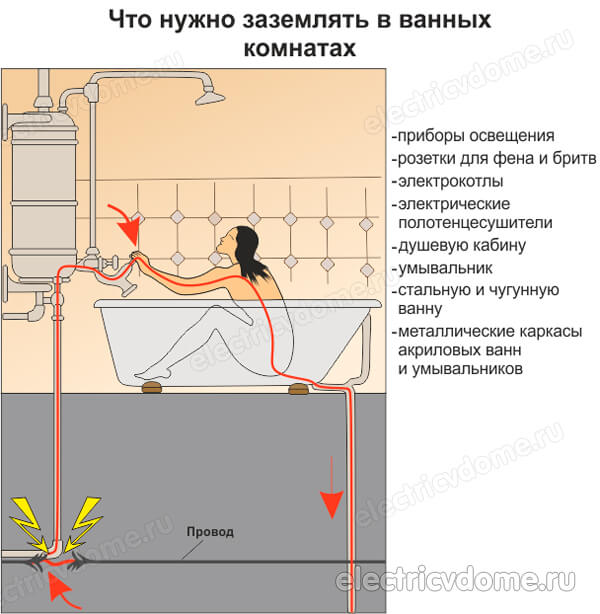

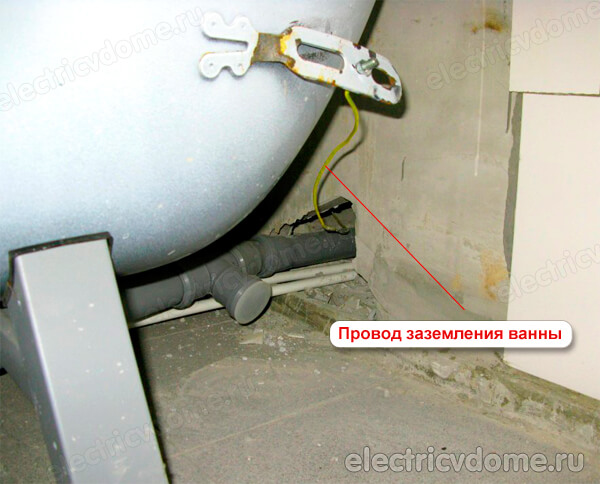

Нужно ли заземлять ванную?

В ванной комнате электроприборы повсевременно находятся в критериях высочайшей влажности. Это делает помещение одним из более небезопасных для размещения домашней техники. Полностью хоть какое оборудование может стать предпосылкой утечки электрического тока. И в таковой ситуации, при соприкосновении с предметом могут быть самые суровые последствия. И таким макаром стоит осознавать, для чего заземление в ванной комнате необходимо проводить прежде всего?

В целом, заземление электрического оборудования это просто мера предосторожности , неотклонимая процедура для каждого человека. В современных помещениях данному вопросу даже на шаге строительства уделяют минимум внимания.

Ранее в качестве основного материала для трубопровода выступал металл, и вопрос с заземлением не появлялся ни у кого. Все ванны подключались к трубопроводу так либо по другому, и весь ток уходил под землю. На данный же момент железные трубы фактически не применяются, и на замену им пришел пластик. Даже если сейчас установлена железная труба стоит перестраховаться, так как нет убежденности в том, что все соседи снизу также избрали металл, а не пластик.

Также необходимо отметить, что ранее даже рядовая розетка в ванной комнате не располагалась, что уж гласить об электрического оборудования. На данный момент же в помещеии есть некоторое количество бытовых устройств, питающихся от электрической сети, и хоть какой из них может быть предпосылкой возникновения напряжения на корпусе.

Зачем необходимо заземление и можно ли обойтись без него?

В паспортах к современным электроприборам, в особенности массивным, можно повстречать пункт о необходимости подключения заземления. Сейчас мы тщательно разберем, какие бывают виды заземления, зачем необходимо и что делать, если его нет.

Для чего необходимо заземление в доме?

Пока техника исправна, ее корпус не соприкасается с токоведущими проводниками и элементами. Но когда появляется поломка, изоляция нарушается, и страшный потенциал возможно окажется на корпусе устройства. Человек, который дотронется до такового устройства, получит удар током. Для того дабы снять страшный потенциал с оборудования, и необходимо заземление.

Необходимо ли делать заземление?

Природа электричества такая, что ток будет идти по меньшему сопротивлению к земле, которая обладает нулевым потенциалом. Электрическое сопротивление человеческого тела составляет около 1000 Ом, а сопротивление заземляющего проводника 5-10 Ом. Поэтому, при верно присоединенном защитном заземлении, ток пойдет не по человеческому телу, а по проводам в землю. Потому защитная система очень нужна.

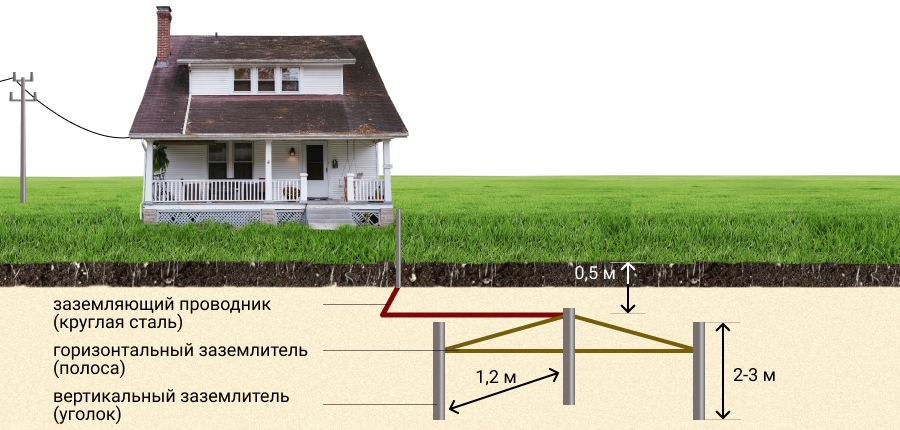

Коротко разглядим, как выполнить заземление в личном доме. Лучше проводить все работы еще при первичном планировании и обустройстве электричества в доме, по другому придется поменять всю проводку на трех- либо пятижильную.

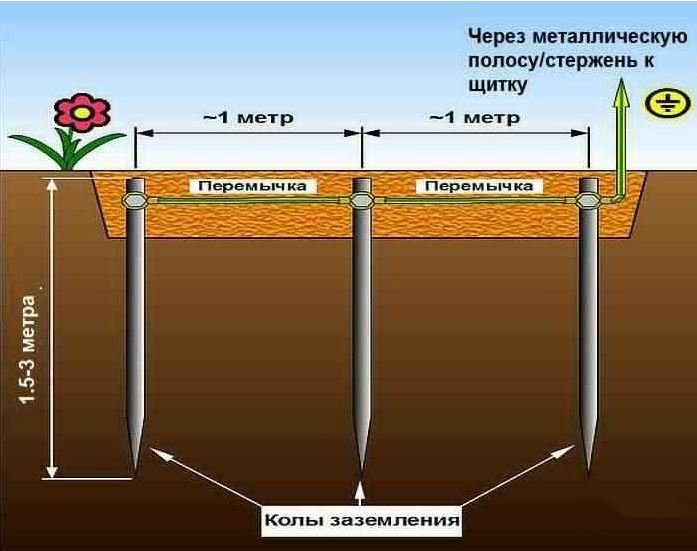

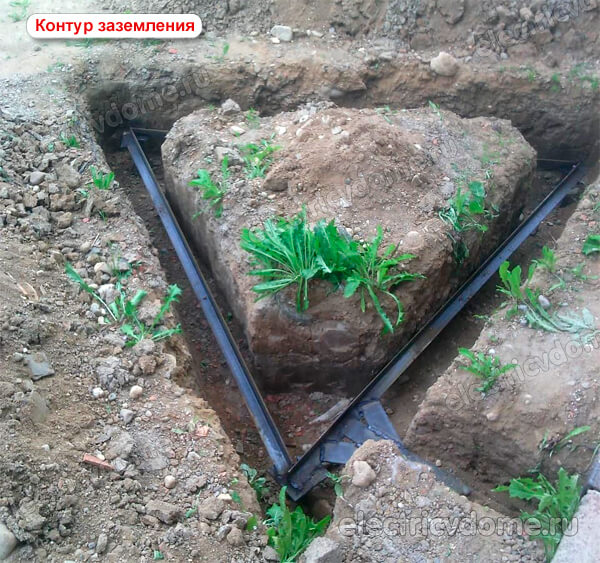

Заземление делается так: несколько электродов вкапываются в землю на глубину около полметра, потом они соединяются между собой токопроводящими элементами (железная лента либо пруток) образовывая некое подобие квадрата либо треугольника. Дальше эта конструкция подключается к проводке дома методом приваривания к ней кабеля.

Как выполнить заземление в квартире?

Для того дабы осознать, подключена ли проводка в квартире к заземлению и как верно провести подключение, необходимо знать, какие бывают виды систем заземления.

Правила устройства, также эксплуатации разных систем заземления прописаны в регламентирующем документе ПУЭ. Для обозначения принято применять аббревиатуру, в какой применяются 1-ые буковкы французских и британских слов: земля – «Terre», нейтраль – «Neuter», изолированный – «Isole», комбинированный – «Combined» и раздельный – «Separated». 1-ая буковка аббревиатуры в заглавии системы обозначает метод заземления электростанции, а 2-ая – потребителя.

Разглядим имеющиеся системы:

1. Системы с глухозаземленной нейтралью (ТN). Эта система характеризуется тем, что подключение защитных и нулевых проводников осуществляется через общую глухозаземленную нейтраль на подстанции. Это означает, что все потребители подключаются к общему нулевому проводнику, идущему на электроподстанцию. Эти системы делятся на три вида:

• TN-C . Как видно из аббревиатуры, в таковой системе применяется совмещенный нулевой проводник, который соединяет воединыжды внутри себя многофункциональный и защитный ноль. Электроэнергия с подстанции передаётся по четырем проводам – трем фазным и одному нулевому. Заземление происходит методом дополнительного подключения открытых токопроводящих участков устройств с нейтралью. В таковой системе всегда есть опасность отгорания нуля, что может привести к возникновению на корпусах устройств напряжения. Это является основной слабенькой стороной данной системы.
• TN-S. Подача электроэнергии от электроподстанции делается с помощью кабеля с пятью проводниками: 3-мя фазными, нейтралью и защитным. Отдельное внедрение рабочего и защитного нуля более отлично при защите от поражения электричеством. Но, необходимость применения пятипроводникового кабеля существенно наращивает цена таковой системы.
• TN-C-S. Эта система была предназначена для сокращения издержек при сохранении преимуществ системы TN-S. Она применяется в современных домах. От электростанции электричество передается с помощью совмещенного проводника PEN. На входе в дом делается разветвление PEN-проводника на защитный (РЕ) и нулевой (N). Подключение квартир происходит трехжильным кабелем. Провод РЕ подключается во всех электроточках и соединяется болтовым соединением с шиной заземления. Подключать к шине заземления на одно соединение несколько проводников запрещено.

1. Система с двойным заземлением (ТТ). Такая система подразумевает наличие заземляющего контура не только лишь на подстанции, но и на стороне потребителя. Она применяется в тех случаях, когда нет способности подключения другим методом, к примеру, в сельской местности, где электричество передается по воздушной полосы.
2. Системы с изолированной нейтралью (IT). Особенностью таковой системы является отсутствие нулевого проводника и непременное наличие заземляющего устройства на стороне потребителя.

Перед подключением электроэнергии в квартире узнайте, по какой системе подключен дом и, зависимо от этого, подключите квартирный щиток. Правильное подключение дозволит достигнуть высочайшей степени защиты человека от вероятного поражения током.

Что делать, если заземления нет?

В домах построенных в советское время, где встречается подключение электричества по системе TN-C с помощью объединенного защитного и нулевого проводников, заземление в электрощитах дома отсутствует, а подача электричества в квартиру осуществляется по двужильным кабелям.

В таковой ситуации защиту человека от поражения током можно обеспечить только установкой дифавтомата либо УЗО на все полосы.

Какое заземление может быть небезопасным?

1. Ни при каких обстоятельствах нельзя делать заземление методом присоединения кабеля к системе водопровода либо отопления. Это может быть небезопасно не только лишь для жильцов квартиры, но и для соседей. В случае пробоя тока на корпус электроприбора, он перебегает по системе водопровода/отопления и хоть какой человек, который решит пользоваться водопроводом будет поражен током.
2. Также нельзя создавать подключение заземляющего контакта к нулю в розетке. При отгорании нулевого проводника, опасное напряжение появится на корпусах всех электроприборов.
3. Категорически воспрещается подключать к одной клемме РЕ более 1-го проводника. В случае утечки тока при таком подключении высока возможность того, что электричество уйдет не в землю по защитному проводнику, а пойдет на присоединенную другим проводником технику.

Почему нельзя без заземления?

В современном доме много разной маленькой и большой домашней техники. Вся она подключена к электричеству, а означает, может быть небезопасна в случае поломки. Установка реле напряжения поможет защитить технику от перепадов напряжения, что содействует ее размеренной работе длительное время. Компания DS Electronics выпускает реле напряжения ZUBR . Но, невзирая на установку реле, приборы время от времени выходят из строя и могут быть небезопасны. Наличие верно присоединенного заземления поможет защитить человека от поражения током.

Жизнь и здоровье человека – большая ценность. Не рискуйте – доверяйте подключение электричества только проф электрикам и высококачественному электрическому оборудованию!
