По большей части запитка бытовых потребителей происходит по однофазовой схеме. Но отчасти всё же электроснабжение проводится с внедрением трёхфазных кабелей. Естественно, высококачественная кабельная продукция характеризуется серьезными техническими и проводниковыми показателями, а означает необходимостью прокладывать и эксплуатировать их по правилам, беря во внимание допустимые характеристики нагрузки.
Что все-таки значит фраза электрика «Отгорел ноль!»? Почему ноль намного почаще отгорает в трёхфазной сети, а не в однофазовой? Каковы прогнозы? Эти и другие вопросы появляются у хозяев домов и других объектов с схожим электроснабжением. Разберемся совместно, как предупредить развитие таких ситуаций, тем уменьшив последствия и препядствия.
Понятие «нуля» в однофазовой цепи
«Ноль» для однофазовой цепи – это один из 2-ух проводников, которые не имеет высокого потенциала относительно «земли». 2-ой проводник – это «фаза», который имеет высочайший потенциал (220 В для бытовых сетей). Электрический ток, который проходит по фазе, всегда равен току, который идет по «нулю». Вот поэтому нет предпосылок для отгорания нуля в однофазовой сети. Ко всему иному, линия, обычно, защищена высококачественной и дешевый автоматикой.

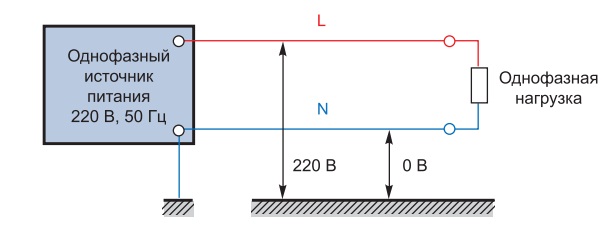

Вот так это смотрится схематически:
Понятие «нуля» в трёхфазной цепи
Как многим понятно, трёхфазные полосы бывают 2-ух видов относительно нагрузки к фазам. Так выделяют такие виды как: «звезда» и «треугольник». В случае подключения по типу «треугольник» ноль отсутствует чисто на физическом уровне, а означает задачи отгорание нуля — просто нет. А вот схема «звезда» в трёхфазном подключении имеет ноль, как особенный проводник. Разглядим подробнее.
Схема подключения «звезда» в трёхфазной цепи:

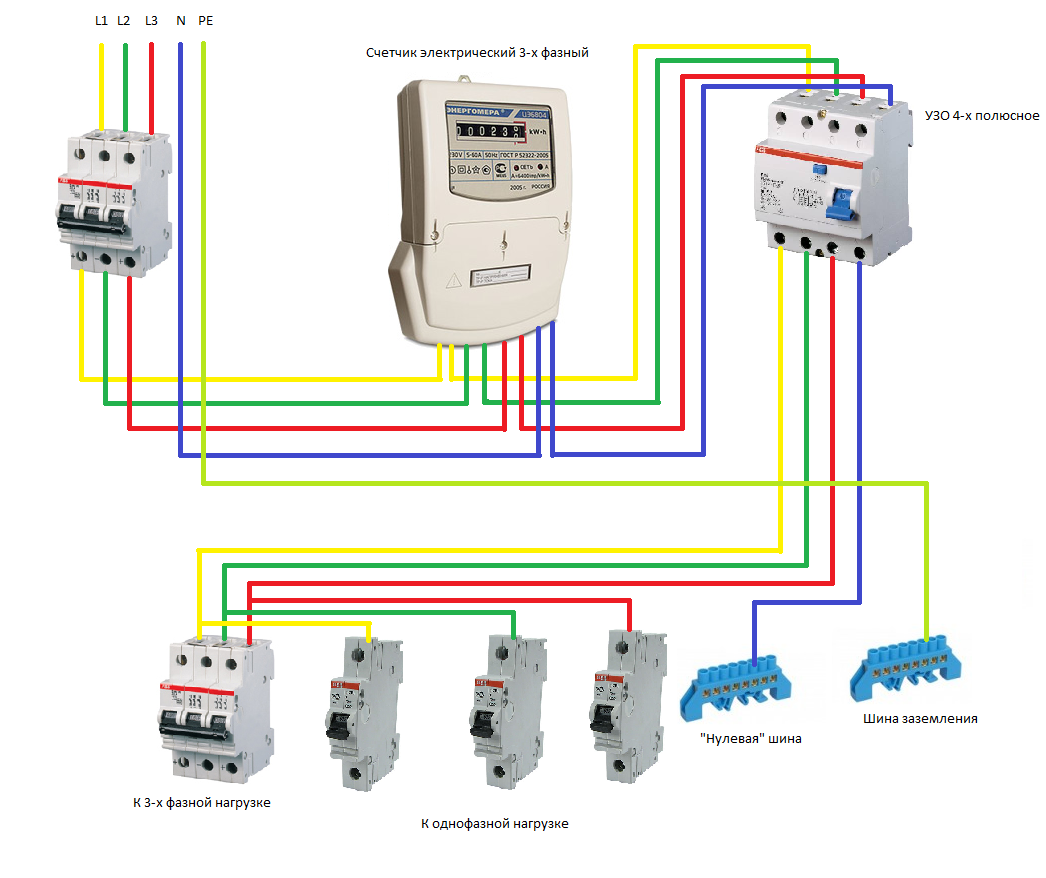

В этом случае по каждой из 3-х фаз проходит равная по значению нагрузка переменного электротока. При всем этом они сдвигаются по временной фазе на 120 градусов или на 1/3 всего периода. В итоге выходит сумма равных, но смещенных значений векторов, которые дают суммарное нулевое значение. На самом деле, это безупречный случай, когда по нулевому проводу идет таковой нулевой ток. А по факту, обесточенный ноль не нужен совсем.
Настоящая ситуация отличается от безупречной. Ведь нагрузки всех фаз почти всегда хоть малость, но отличаются. Другими словами суммарный вектор не равен нулю. В итоге, не происходит компенсации токов, а означает, по нулевому проводнику проходит маленькой уравнительный ток. Вот поэтому в почти всех кабелях с 3-мя фазами есть 4-я жила – нулевая, которая характеризуется наименьшим сечением, чем сечение фазных проводников. Основания причина – экономия электротехнической меди или алюминия. При более детализированном рассмотрении становится ясно, что таких токов недостаточно, дабы вызвать отгорания нуля. В чем все-таки тогда причина?
Причина в том, что трёхфазная линия включает несимметричные однофазовые нагрузки. И при всем этом, разница в величине нагрузок может быть очень значимой, что электрики охарактеризовывают как «перекос фаз». На стадии проекта проводится работа по наибольшему уравнению нагрузок на фазы, но в реальности, рассредотачивание мощностей не всегда отлично. При включении бытовых устройств высочайшей мощности по одной фазе нет способности предвидеть либо восполнить нагрузку на другие фазы. В итоге, разность нагрузки находится.
Обращая внимание на свой быт, разве многие из нас задавались вопросом – как сильно отразится на кабельных линиях нагрузка при включенных сразу стиральной машине и электрочайнике? Трудно мыслить о уравнительных токах и нулевой жиле, когда об этом ничего не знаешь.
Даже в таких случаях, когда суммарное значение фазных токов не приравнивается нулю, экстремальных ситуаций не развивается. Ноль может отгореть очень изредка.
Отгорание нуля – когда происходит
Когда же происходит это несчастное отгорание? И стоит об этом гласить? И вот тут есть одно маленькое «но». Еще с 90-х годов в наш обиход крепко вошло такое понятие, как импульсный блок питания, который применяют в целях экономии электроэнергии. Его используют всюду – компьютерах, различной бытовой технике. При всем этом, в таких блоках питания ток проходит только только в одной трети от полного 1-го полупериода. В итоге, в трёхфазных сетях начинают протекать никак не скомпенсированные токи, которые идут без всякого контроля в нулевой провод. По «нулю» идут токи различных фаз от ассиметричной нагрузки. При суммировании этих данных, выходит, что ток нуля может соответствовать значению, близком либо превосходящему номинальное фазное значение. А вот это как раз чревато тем отгоранием нуля.
Что выручит ситуацию? Естественно, это не плохая защитная автоматика. Главное, очень не сберегать и не брать трёхфазный автомат без нулевой клеммы. Ведь на самом деле по каждой фазе проходит электрический ток в границах номинала и автомат продолжает защищать фазы, а вот ноль остается не у дел.
Еще одна причина, в итоге которой может произойти отгорание нуля, это обрыв одной из фаз при наличии огромных нагрузок. В этом случае, суммарное значение токов 2-ух фаз будет намного больше допустимого.
Принципиально держать в голове, что не стоит ставить отдельный автомат на нулевой кабель, так как это реально небезопасно. При выключении провода уравнительные токи будут находить выход через провода фазы. И в данном случае итог всегда предсказуем и небезопасен. Наилучшее решение – работа со спецами еще на шаге проектных работ, также покупка кабельной продукции неплохого свойства с надлежащими эксплуатационными чертами.
Какая роль нулевого провода?
Нейтральный провод нужен для того, дабы сглаживать напряжения в трехфазной электрической сети. По нейтральному проводу течет ток, компенсирующий разность токов в отдельных фазах. Благодаря этому напряжения в различных фазах выравниваются.
В чем состоит роль нулевого провода?
Фазный провод (фаза) предназначен для подачи электричества к потребителю. Предназначение нулевого провода (нейтрального либо нуля) состоит в выравнивании асимметрии напряжений при разном значении нагрузки в фазах. Он присоединён к нулевым точкам источника и потребителя при их соединении в «звезду».
В чем заключается роль нейтрального провода?
Соединение нейтральных точек генератора и приёмника электроэнергии нейтральным проводом позволяет понизить напряжение смещения нейтрали фактически до нуля и выровнять фазные напряжения на приёмнике электроэнергии. Маленькое напряжение будет обосновано только сопротивлением нулевого провода.
Зачем в трехфазной сети при соединении потребителей звездой нейтральный провод?
Эти источники могут соединяться звездой либо треугольником. При соединении звездой условные начала фаз применяют для подключения 3-х линейных проводников A, B, C, а концы фаз объединяют в одну точку, именуемую нейтральной точкой источника питания (трехфазного генератора либо трансформатора).
Что такое нулевой провод?
Что такое нулевой провод и почему он грееться Нейтральный (нулевой рабочий) провод — провод, соединяющий между собой нейтрали электроустановок в трёхфазных электрических сетях. Нагрев нулевого провода может привести к его отгоранию и трагедии в электросети.
Какие функции делает нулевой провод в четырехпроводной трехфазной цепи?
Таким макаром, нулевой провод в четырехпроводной цепи предназначен для обеспечения симметрии фазных напряжений при несимметричной нагрузке. Несимметрия фазных напряжений недопустима, так как приводит к нарушению обычной работы потребителей.
Куда подключается нулевой провод?
Нулевой провод соединяется с глухозаземленной нейтралью трансформатора. В личных домах применяется однофазовый тип подключения при помощи нулевого и фазного кабеля. Для соединения нуля и земли применяется заземляющий контур. Сама нейтраль маркируется изоляцией голубого цвета.
Чем отличается нулевой провод от фазного?
Если лампочка индикаторной отвертки загорелась, то означает этот провод фазный, другими словами фаза. Другой провод соответственно – ноль. Если при прикосновении к проводу не зажигается лампа пробника, то это нулевой провод. Соответственно другой провод – это фаза, проверить это можно прикосновением индикаторной отвертки.
Чем отличается нулевой провод от заземляющего?
Дабы узнать, где заземление и зануление, нужно прежде всего направить внимание на цветовою маркировку. Если проводку делал грамотный электрик, то обычно нулевой рабочий проводник имеет синий цвет, а заземляющий защитный желто-зеленый.
Что такое линейный провод?
Провода, соединяющие начала фаз генератора и потребителя, именуются линейными. Провод, соединяющий две нейтрали, именуется нейтральным. . Если сопротивления Za, Zb, Zc потребителя равны между собой, то такую нагрузку именуют симметричной.
Почему в трехфазных сетях не инсталлируются предохранители в нейтральный провод?
Благодаря нейтральному проводу, любая фаза нагрузки оказывается включенной на фазное напряжение генератора, которое фактически не находится в зависимости от величины тока нагрузки, так как внутреннее падение напряжения в фазе генератора некординально. . Примером таковой нагрузки являются симметричные трехфазные токоприемники.
Чему равно линейное напряжение при соединении звездой?
При соединении в звезду с нулевым проводом можно получить два напряжения: линейное напряжение Uл между проводами отдельных фаз и фазное напряжение Uф между фазой и нулевым проводом (рис. 2). Соотношение между линейным и фазным напряжениями выражается следующим образом: Uл=Uф∙√3.
Зачем нужен нулевой провод в звезде?
Роль нулевого провода. Когда режим несимметричный в трехфазной цепи, по схеме звезда – появляется ток нейтрального провода. Нейтральный провод предназначен для выравнивания напряжения на фазах потребителя при несимметричной нагрузке. Соединение потребителей звездой с нейтральным проводом, владеющим сопротивлением.
Что такое нулевая линия в электрике?
Сначала остановимся на нулевом либо как его еще именуют нейтральном проводе. Согласно п. 1.7.35 ПУЭ он предназначен для питания электроприемников и соединен с глухозаземленной нейтралью трансформатора. . Нулевой провод на самом деле конкретно соединен с землей и в эталоне имеет нулевой потенциал.
Зачем необходимо заземлять нулевой провод собственного дома?
надежность функционирования всех электрических машин и остального электрооборудования в электрической сети, связанных с нейтралью. Нулевой провод с «глухим» заземлением применяется приемущественно в электросетях с напряжениями 380 Вольт и начиная с 110 киловольт и выше.
Зачем нужен нулевой провод в трехфазной цепи?
Ноль – провод, по которому ток ворачивается. Не считая этого нулевой провод делает еще одну полезную функцию – сглаживает фазное напряжение. . Линейное напряжение – напряжение, возникающее между фазными проводами в трехфазной электросети.
Откуда берется ноль (нейтраль) в трансформаторе ?
Вопрос-ответ
Создатель Andrey Ku На чтение 4 мин Размещено 23.12.2018
В электрике ноль (нейтраль) – это точка, начало, от которого начинаются измерения напряжения фаз. В нулевом проводе трехфазной сети ток равен сумме токов фаз. Между каждой фазой и нулем напряжение 220 В, между фазами – 380 В.
На трехфазные полосы электропередачи ток подается из трансформаторов. Появляется вопрос: откуда берется ноль в трансформаторе? На физическом уровне это точка, в какой «в звезду» соединяются концы нескольких обмоток трехфазного трансформатора.
Ноль находится исключительно в трехфазном трансформаторе.
Понятия нулевой точки в трехфазном трансформаторе
Электроэнергия из ГЭС либо ТЭС для понижения напряжения до 380 В подается на трехфазный трансформатор подстанции. Из полосы электропередачи ток поступает на входные трехфазные катушки (на каждую с отдельного провода трехфазной сети). Любая катушка состоит из 3-х фазных обмоток. Другими словами, у преобразователя 6 обмоток и 12 выводов. На выходные трехфазные катушки электроэнергия подается с помощью электромагнитной индукции.
Трехфазный преобразователь условно можно поделить на 3 однофазовых, если взять по одному фазному проводу и каждого присоединить к нулю.
В трехфазном преобразователе концы обмоток катушек можно соединять:
- «звездой» (Y);
- «звездой» с нулем (Y0);
- треугольником (Δ).
Самый экономный 1-ый вариант, так как позволяет рассчитывать изоляцию по фазному напряжению.
Но откуда берется 0 в трансформаторе? Он возникает, если концы одной либо обеих обмоток соединены в «звезду» в одной точке. На подстанции появляется нейтраль, которая там же и заземляется, дабы понизить напряжение проводов. Начала обмоток подключаются к сети фазными проводами.
Но для подключения к полосы электропередачи нужна не точка, а отвод, потому нужна ответ на вопрос: откуда берется нулевой провод в трансформаторе? Это вывод с нулевой точки (центра «звезды»), который подводится к потребителям совместно с фазными проводами и заземлением.
Нулевой провод бывает:
- изолированный (без соединения с шиной заземления в распределительном шкафу);
- не изолированный (соединенный с шиной заземления в распределительном шкафу).
В старенькых домах нулевой провод заземлен, другими словами, щиток занулен, но с землей не соединен. В новых постройках ноль и заземление делятся. Ток проходит по фазному проводу, ноль соединен с нейтралью на подстанции. В щитках для подключения фазных проводов, нуля и заземления предусмотрены отдельные шины.
Функции ноля в полосы электропередачи
В эталоне при соединении обмоток «звездой» нулевой провод является проводником при соединении обмоток преобразователя и потребителей.
На практике нагрузка в сети изредка бывает одинаковой на все фазы. Так как мощность преобразователя ограничена, при повышении нагрузки в некий фазе в ней сила тока падает, ноль сдвигается, появляется напряжение смещения. Этот показатель прямо пропорционален разнице в вольтаже между фазами. Часть потребителей получает завышенное напряжение, часть – пониженное.
Основное назначение нулевого провода – сравнять силу тока в нейтрали на преобразователе подстанции с силой тока в нулевой точке потребителей.
При повышении силы тока в одной фазе оно ворачивается в нулевую точку и перераспределяется на фазы с пониженным вольтажом.
В однофазовой сети, применяемой в домах, нужна фаза и ноль. Нулевой провод уже заземлен, напряжения на нем нет.
Определение ноля трансформатора
Определять нейтраль в промышленных трансформаторах необходимо, если проводится их параллельное подключение друг к другу. Этот процесс именуется фазировкой. Ее цель – установить совпадение по фазе преобразователя и сети либо 2-ух преобразователей. Сущность фазировки – поиск выводов, между которыми напряжение нулевое.
Обмотки до 0,4 кВ проверяются вольтметром, для 10 кВ нужна указатель напряжения, от 10 кВ – измерительный трансформатор.
В городской квартире не надо знать, как найти ноль на трансформаторе, так как ток в сети переменный. На выводах положение фазы и ноля находится в зависимости от направления обмоток, потому изменяется с конфигурацией метода подключения. По мере надобности найти ноль на работающем оборудовании необходимо прикоснуться к выводам индикаторной отверткой. На выводе нулевого провода напряжения нет.
Если устройство указывает, что фазы нет, это не означает, что есть ноль. Нужно проверить все вероятные варианты.
В почти всех регионах напряжение в электросети нестабильное. Многие обладатели личных домов устанавливают личные трансформаторы. Обширно используются так же мини-преобразователи, понижающие напряжение до 10-20 В. Они защищают от поражения током, сберегают электроэнергию, продлевают срок эксплуатации бытовых устройств. При их подключении лучше знать, откуда берется нейтраль и как подключается к сети.
