При выборе автоматического выключателя покупателю необходимо обусловиться с количеством полюсов устройства, номинальным током, типом защитной свойства и не только лишь. Подбор значения по хоть какому из характеристик осуществляется зависимо от помещения, в которое будет устанавливаться устройство. Спецы точно знают, что нужно избрать. Но как обыкновенному юзеру выполнить верный выбор? Обо всем по порядку.
Предназначение и разновидности автоматов
Автоматический выключатель – предохранительное устройство, которое перекрывает поступление тока в проводку при перегрузке в сети и/либо маленьком замыкании. Это происходит при помощи расцепителя. Он бывает 3-х видов, от которых зависит прямое предназначение выключателя.
Термический служит для защиты от перегрузок в сети, представляет собой биметаллическую пластинку термического реле. При превышении значения номинального тока она греется, расширяется и выгибается, толкая рычаг, который разрывает соединение.
2-ой тип – электромагнитный. Это система из катушки, сердечника и пружины, созданная для защиты от недлинного замыкания. При резком увеличении силы тока, проходящего через катушку, изменяется магнитное поле, это в свою очередь меняет положение сердечника, приводя к сжатию пружины и срабатыванию рычага.
Есть и универсальный вариант — комбинированный. Он соединяет воединыжды внутри себя оба вышеперечисленных механизма, защищая сразу и от перегрузок, и от скачков напряжения.
По конструкции автоматические выключатели делятся на несколько разновидностей зависимо от силы тока, на которую они рассчитаны:
- воздушный – от 800 до 6300 А;
- в литом корпусе – от 10 до 2500 А;
- модульный – от 0,5 до 125 А.
Последний является одним из часто встречающихся. При его выборе необходимо подчеркнуть, что он доступен по стоимости и прост в использовании и монтаже. Применяется в квартирах, личных домах и кабинетах. Устройства в литом корпусе и воздушные почаще инсталлируются на промышленных предприятиях и имеют более высшую стоимость.
Есть разделение автоматических выключателей и по времени срабатывания. Это черта, которая определяет скорость расцепления. Зависимо от её значения выделяют снова же три типа. 1-ый – обычные (0,02-0,1 с), дальше идут селективные (до 1 с) и быстродействующие с токоограничивающим эффектом (до 0,05 с). Последние являются особо долговременными и действенными. Таковой автомат срабатывает перед самой перегрузкой, до сильного увеличения тока. Для выбора по данному параметру нужно учитывать силу перегрузок, которые могут появиться, и их частоту. Чем они выше и чем почаще происходят, тем резвее устройство должно на них демонстрировать реакцию.
Главные характеристики выбора

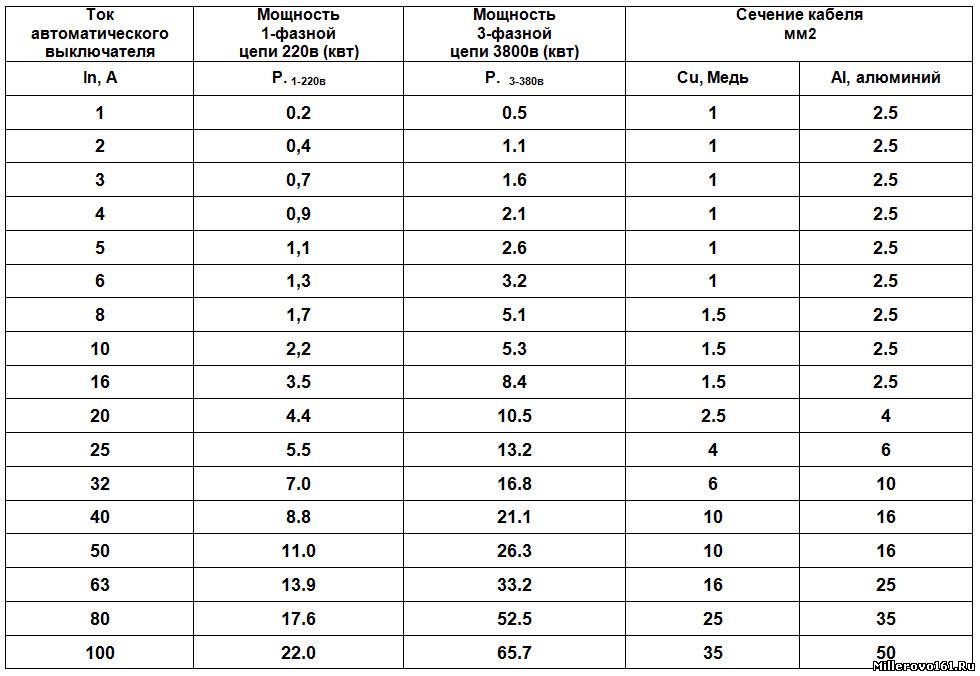

Номинальный ток. 1-ая и одна из важнейших черт, по которой следует выбирать, основываясь на том, какая подразумевается нагрузка на сеть. Чем выше будет номинальный ток у устройства, тем выше будет и порог его отключения. Но не стоит выбирать автомат с «припасом» по данной характеристике, по другому он может не совладать со собственной основной задачей – защитой сети от перегрузок. К тому же, чем выше значение данного параметра у аппарата, тем больше его стоимость. Расчет подходящего значения номинального тока можно провести по следующей формуле I= P/U, где:
I (А) – разыскиваемое значение;
P (Ватт) – суммарная потребляемая мощность. Для её вычисление нужно сложить мощность всех электроприборов в доме и помножить приобретенное число на коэффициент 0,7. Потребляемая мощность всегда указывается в паспорте электротехники, также на её корпусе, обычно сзади на специальной наклейке.
U (В) – напряжение сети.
Приобретенное значение нужно округлить до наиблежайшего из стандартного ряда. Основными числятся автоматические выключатели со значением номинального тока 6А, 10А, 16А, 25А, 32А, 40А, 50А, 63А.
Класс (тип расцепления) – этот параметр обозначается латинской буковкой и указывает количество раз превышения номинального тока, при котором автоматический выключатель срабатывает.
- A – 2-3 предназначен для проводки большой протяженности в всех зданиях.
- B – 3-5 подходит для жилых домов;
- C – 5-10 для мест, где в сеть подключается много оборудования, к примеру, для промышленного предприятия либо личной мастерской.
- D – 10-20 аналогичен C.

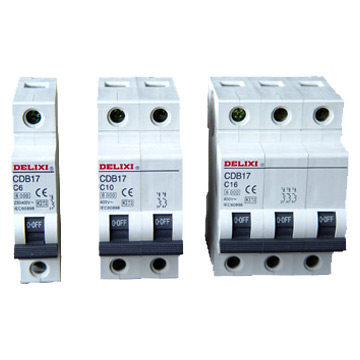

Количество полюсов – эта черта связана с фазами сети. Для однофазовой используются однополюсные (в электросетях TN-C, TT) и двухполюсные (в электросетях IT) выключатели, а для трехфазной – трехполюсные (в электросетях TN-C, TT, IT) и четырехполюсные (в электросетях TN-S).
Возлагаем надежды, что данная статья поможет Для вас в выборе подходящего автомата. Но для установки данного оборудования рекомендуем обратиться к квалифицированному спецу, дабы установка был выполнен верно и в последствии не появились проблемы.
Токовые свойства автоматических выключателей
Здрасти, почетаемые читатели веб-сайта elektrik-sam.info.
В этой статье мы разглядим главные свойства автоматических выключателей, которые следует знать, дабы верно ориентироваться при их выборе — это номинальный ток и время токовые свойства автоматических выключателей.
Напомню, что эта публикация заходит в серию статей и видео, посвященных электрическим аппаратам защиты из курса Автоматические выключатели, УЗО, дифавтоматы — подробное управление.

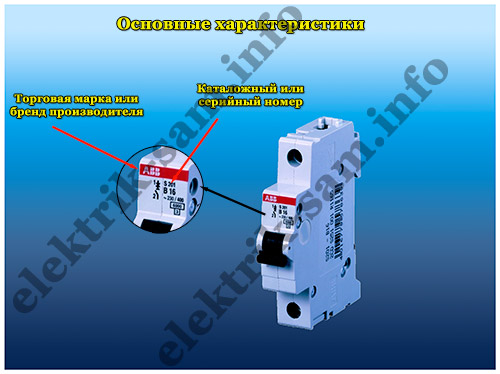

Главные свойства автоматического выключателя указываются на его корпусе, где также наносится торговая марка либо бренд производителя и каталожный или серийный номер.
Самая основная черта автоматического выключателя – номинальный ток. Это наибольший ток (в Амперах), который может протекать через автомат нескончаемо длительно, не отключая защищаемую цепь. При превышении протекающим током этой величины, автомат срабатывает и размыкает защищаемую цепь.

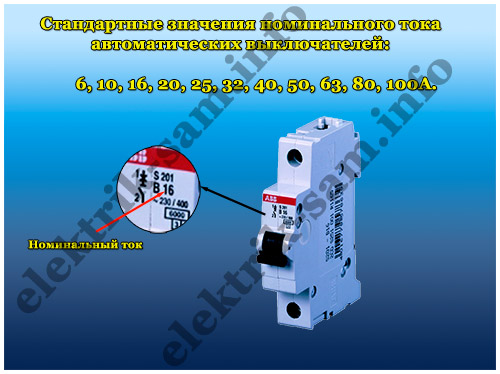

Ряд значений номинального тока автоматических выключателей стандартизован и составляет:
6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А.
Величина номинального тока автомата указывается на его корпусе в амперах и соответствует температуре окружающей среды +30˚С. С повышением температуры, значение номинального тока понижается.
Также автоматы в электрощитах обычно инсталлируются по несколько штук в ряд впритирку друг к другу, это приводит к повышению температуры (автоматы «подогревают» друг дружку) и понижению величины коммутируемого ими тока.
Некоторые производители автоматических выключателей указывают в каталогах поправочные коэффициенты для учета этих характеристик.
Тщательно о воздействии температуры окружающей среды и количества вблизи установленных аппаратов защиты смотрите в статье Почему в жару срабатывает автоматический выключатель.
В момент подключения в электрическую сеть некоторых потребителей, к примеру, холодильников, пылесосов, компрессоров и др. в цепи краткосрочно появляются пусковые токи, которые могут в пару раз превосходить номинальный ток автомата. Для кабеля такие краткосрочные броски тока не жутки.
Потому, дабы автомат не выключался всякий раз при маленьком краткосрочном возрастании тока в цепи, используют автоматы с различными типами время-токовой свойства.
Таким макаром, такая основная черта:
время-токовая черта срабатывания автоматического выключателя – это зависимость времени отключения защищаемой цепи, от силы протекающего через нее тока. Ток указывается как отношение к номинальному току I/Iном, т.е. во сколько раз протекающий через автомат ток превосходит номинальный для данного автоматического выключателя.
Значимость этой свойства состоит в том, что автоматы с одинаковым номиналом будут отключаться по-разному (зависимо от типа время-токовой свойства). Это дает возможность уменьшить количество неверных срабатываний, применяя автоматические выключатели с разными токовыми чертами для различных типов нагрузки,
Разглядим типы время-токовых черт:
— Тип A (2-3 значения номинального тока) используются для защиты цепей с большой протяженностью проводки и для защиты полупроводниковых устройств.
— Тип B (3-5 значений номинального тока) используются для защиты цепей с малым значением кратности пускового тока с в большей степени активной нагрузкой (лампы накаливания, обогреватели, печи, осветительные электросети общего предназначения). Показаны для использования в квартирах и жилых зданиях, где нагрузки в главном активные.
— Тип C (5-10 значений номинального тока) используются для защиты цепей установок с умеренными пусковыми токами — кондюки, холодильники, домашние и офисные розеточные группы, газоразрядные лампы с завышенным пусковым током.
— Тип D (10-20 значений номинального тока) используются для защиты цепей, питающих электроустановки с высочайшими пусковыми токами (компрессоры, подъемные механизмы, насосы, станки). Инсталлируются, в главном, в производственных помещениях.
— Тип K (8-12 значений номинального тока) используются для защиты цепей с индуктивной нагрузкой.
— Тип Z (2,5-3,5 значений номинального тока) используются для защиты цепей с электронными устройствами, чувствительными к сверхтокам.

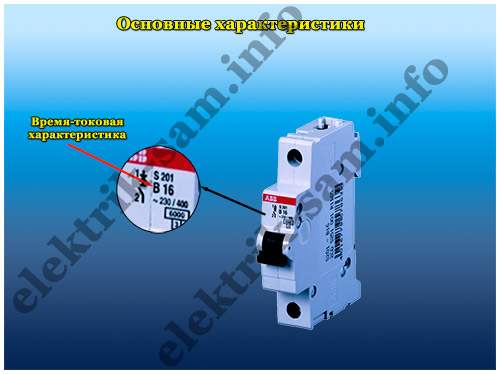

В быту обычно применяются автоматические выключатели с чертами B,C и очень изредка D. Тип свойства обозначается на корпусе автомата латинской буковкой пред значением номинального тока.
Маркировка «С16» на автоматическом выключателе будет обозначать, что он имеет тип моментального расцепления С (т.е. срабатывает при величине тока от 5 до 10 значений от номинального тока) и номинальный ток, равный 16 А.

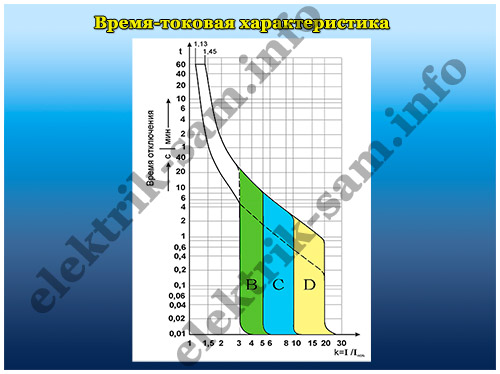

Время-токовая черта автоматического выключателя обычно приводится в виде графика. На горизонтальной оси указывается кратность значения номинального тока, а по вертикальной оси — время срабатывания автомата.
Широкий спектр значений на графике обоснован разбросом характеристик автоматических выключателей, которые зависят от температуры — как наружной, так и внутренней, так как автоматический выключатель греется проходящим через него электрическим током, в особенности, при аварийных режимах — током перегрузки либо током недлинного замыкания (КЗ).
На графике видно, что при значении I/Iн≤1 время отключения автоматического выключателя стремится к бесконечности. Другими словами, до того времени, пока ток, протекающий через автоматический выключатель, меньше либо равен номинальному току, автоматический выключатель не сработает (не отключится).
Также график указывает, что чем больше значение I/Iн (т.е. чем больше протекающий через автомат ток превосходит номинальный), тем резвее автоматический выключатель отключится.
При протекании через автоматический выключатель тока, величина которого равна нижней границе спектра срабатывания электромагнитного расцепителя (3In для «В», 5In для «С» и 10In для «D»), он должен отключиться за время более 0,1с.
При протекании тока, равного верхней границе спектра срабатывания электромагнитного расцепителя (5In для «В», 10In для «С» и 20In для «D»), автоматический выключатель отключится за время наименее 0,1с. Если значение тока главной цепи находится снутри спектра токов моментального расцепления, автоматический выключатель расцепляется или с малозначительной выдержкой, или без задержки времени (наименее 0,1 с).
В следующих статьях мы продолжим рассмотрение черт автоматических выключателей, методику и стратегию их расчета и выбора, поэтому если желаете не пропустить новые достойные внимания материалы по данной теме — подписывайтесь на анонсы веб-сайта, форма подписки понизу статьи.
