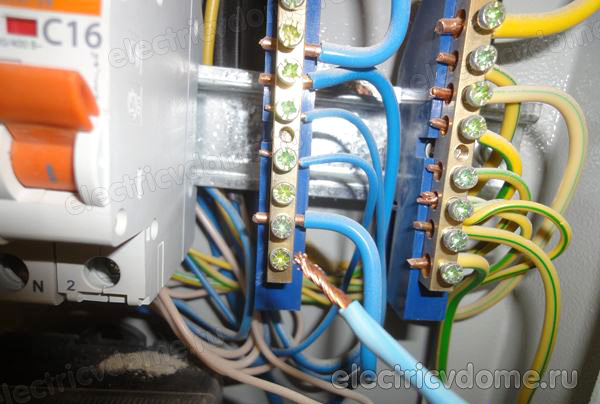

Ноль и земля в щитке

Вопервых вопрос задан неочень корректно, щиток в личном доме либо квартире. В личном доме вы сможете выполнить для себя контур заземления а в квартире все обстоит по другому. Вы скажите а какже обозначение на щитке, ответ обычной, щитки применяются почти всегда на различных предприятиях, администратор.корпусах и т.д., где непосредствинно есть вход 380В, там непременно должен быть контур заземления. Контур заземления играет роль защиты, обычно впервую очередь отгорает ноль, ноля нет, подача идет на контур, срабатывает автоматика и отсекает подачу эл.энергии. В старенькых постройка проводка идет восновном двужильная, дабы выполнить защиту на все эл.оборудовани необходимо поменять проводку либо проложить дополнительно еще одну жилу. Как вы направили внимание, на данный момент на всех эл.устройствах, на вилках, есть особые для этого варианта так именуемые усики, точно с такимиже усиками продаются розетки, вот на эти самые усики и садится 3-я жила для защиты.Провод который идет на защиту, именуется провод зануления а не заземления, он выводится в стояк мимо счетчика и садится на общий ноль в стояке, в доме на ноль перед счетчиком. В щитке ноль садится на корпус для того дабы, когда фазный провод ненароком пробьет на корпус, сработает автоматика и отсечет подачу эл.энергии и никого неударит током.

создатель вопроса избрал этот ответ наилучшим
в избранное ссылка отблагодарить

Техника безопасности.Это длительно писать писать и обьяснять-одним словом но нулю может фаза возвратятся и стукнуть вас током.(в эталоне в каждом доме три фазы)

в избранное ссылка отблагодарить

если не сможете разъяснить для чего, то не нужно, ссылаясь на объемность, засорять эфир ненадобными отписками — 6 годов назад

если скопировали, то советую взять в кавычки по другому система Для вас выставит штраф — 6 годов назад

Вот скопировал с инета—""Незначительно теории.

Ток трехфазный 380В бегает между фазами, а ноль нужен для получения 220В. Расфазировка (рассредотачивание по фазам) в квартирном щитке осуществляется для выравнивания нагрузок на фазы, т.е. по несколько квартир подключаются к одной фазе и стараются, дабы квартиры были на различных этажах. Замеряя ток рабочего нуля мы определяем ток между группами квартир, а не ток к земле либо к нулю трансформатора. Ток по нулю трасформатора есть, но другой и только при не равномерной нагрузке на фазы. Чем больше квартир в доме, тем лучше рассредотачивание нагрузок на фазы, тем стабильнее напряжение в сети 220В.

В квартиру идёт ноль и фаза. При измерении токов этих проводов — они должны быть равны. Но ноль в стояке щитка — это не тот же ноль в квартире, хоть и они соединены проводом. Ноль в стояке является связывающим различные группы квартир, присоединенных к различным фазам. Напряжение либо ток в различных фазах смещен на 120 градусов. Если нагрузки на фазы одинаковы, то тока в нулевом проводе нет. Хотя в нулевом проводе квартиры он будет. Потому определять ток рабочего нуля в стояке квартир не имеет смысла. Дальше ноль в стояке на вводе в здание заземлен. Это вам и есть земля в осознании защитного заземления. Если схема TN-C-S, то от нуля в стояке (в щитке) отходят два провода — ноль и земля. Если система TN-S, то провод земли идет от заземления раздельно в стояке от рабочего нуля, т.е. в щитке у Вас будет ноль и земля отдельными клеммами.

Увлекательный момент появляется при совмещенном проводнике нуля и земли (TN-C-S) в стояке. На различных этажах ток в нуле различный, хотя это один и тот же провод. Этот момент многих электриков сбивает с толку и они молвят, что земли нет, не вдумавшись, что ток через ноль бежит между фазами, а в месте заземления его нет, т.к. он скомпенсировался током с других фаз. И не нужно мыслить, что таковой совмещенный защитный и рабочий ноль — это плохо.

Потому, присоединяя машинку к батарее, Вы нарушаете баланс и Ваша земля землей не будет. Не сочиняйте велик и хватит различных домыслов. Не нужно мыслить, что Вы умнее института профессионалов (не только лишь наших, а всего мира), ведь правила пишут все страны, эти правила едины для всех. Подключаете ноль — к нулю, фазу — к фазе через автомат, а защитный проводник (заземление в народе) подсоединяете к нулю в щитке без автоматов и выключателей, болтами! Не путайте заземление и защитный проводник. Это не одно и тоже. Для вас нужна не земля, а защита от удара током, а для этого нужно корпус стиралки соединить с нулем отдельным проводом. При нарушении изоляции в машинке сработает автомат защиты, он для этого и ставится. Это именуется — 1-ый класс защиты от поражения электротоком, когда есть провод заземления либо защитный проводник. Еще есть 2-ой класс — это двойная изоляция. Телек, к примеру. Он вообщем не имеет железного корпуса.

Некоторые, замеряя напряжение между защитным проводником и батареей обнаруживают напряжение и задумываются плохо про соседей. Дескать, кто-то на батарею машинку заземлил. А по сути это тучка набежала сверху, а на ней статический заряд, а батарея и трубы, как антена (стенки дома — изолятор) ловит это напряжение, а Вы его меряете. Сейчас одно, завтра другое.

Снова — нельзя соединять батарею и провод защиты (земли). Нельзя соединять ноль и землю в розетке, т.к. на проводе нуля есть падение напряжения и земля уже не земля, а черт знает что. Я уже писал выше, что ток нуля в квартире не равен току нуля в стояке, Потому Непременно Нужно ВЕСТИ ПРОВОД ЗЕМЛИ ОТДЕЛЬНЫМ ПРОВОДОМ ИСОЕДИНЯТЬ С НУЛЕМ В ЩИТКЕ. Это и есть правильное заземление. Только нельзя провод рабочего нуля и защитного (земли) присоединять к щитку на одном болте. Должны быть болты различные и соединены между собой проводом. По другому при отгорании нуля от болта он отожгет и защиту (землю).""

Можно ли заземление кинуть на ноль

Для увеличения безопасности жильцов дома железные корпуса электроприборов нужно заземлять. Для этого в доме не считая фазного L и нулевого N проводов нужно проложить заземляющий проводник РЕ, который, в свою очередь, подключается к контуру заземления.

Но может быть упростить конструкцию и соединить РЕ и N провода? В этой статье рассматривается вопрос, можно ли заземление кинуть на ноль и каковы последствия этих действий.

Что будет если спутать ноль с землей

Для электроприборов, включённых в розетку, не имеет значение тип подключения — L-N либо L-PE. В любом случае на клеммах аппарата будет стандартное напряжение. Но, при подключении заземления розетки на ноль вероятен ряд негативных последствий:

• Неправильная работа УЗО . Механизм работы этих защитных устройств состоит в неизменном сопоставлении токов, протекающих по нулевому и фазному проводникам. При подключении заземления заместо нейтрали либо соединении этих клемм между собой в розетке и включении какого-нибудь электроприбора возникает ток утечки, что приведёт к срабатыванию защиты и выключении полосы.
• Возникает опасность поражения электрическим током . При обрыве заземляющего проводника подключённого заместо нулевого на участке между розеткой и контуром заземления, он окажется через электроприёмник присоединённым к фазному проводу. В итоге на корпусах других заземлённых устройств появится сетевое напряжение.
• Разрушение контура заземления . При подключении заземляющего провода не к питающему трансформатору, а к отдельному контуру заземления через него начинает повсевременно протекать электрический ток. Это приводит к резвому выходу находящихся в земле частей контура из-за электрокоррозии.

Как отличить рабочий ноль и защитное заземление

В связи с негативными последствиями неверного подключения нулевого и заземляющего проводников при проведении монтажных и ремонтных работ появляется необходимость отличить один провод от другого.

В отличие от фазного проводника измерение напряжения индикаторной отвёрткой не поможет, потому нужно применять другие, более сложные способы.

Цветовая маркировка проводов

Изоляция проводов, применяемых при монтаже проводки, согласно ГОСТу 31947-2012 п.5.2.1.6 должна указывать на предназначение этого проводника:

• карий , черный — фаза (L);
• синий — нейтраль (N);
• продольные жёлтые и зелёные полосы — заземление (РЕ).

Отключение заземляющего провода в щите

Это самый обычный и надёжный метод, для которого довольно иметь вольтметр либо индикатор напряжения с 2-мя щупами:

1. 1. отключить питание полосы вводным автоматическим выключателем;
2. 2. отсоединить заземляющие провода в электрощитке;
3. 3. обеспечить возможность неопасного проведения измерений на втором конце кабеля;
4. 4. подать питание включением вводного автомата;
5. 5. попарно измерить напряжение между всеми 3-мя концами кабеля.

Между нулевым и фазным проводами индикатор покажет наличие сетевого напряжения. Оставшийся провод является заземлением.

Внедрение устройств дифференциальной защиты

При наличии в схеме УЗО либо дифавтомата проверить корректность монтажа можно с помощью этих устройств. Неверное подключение проводов в розетке либо соединение нуля и заземления приведёт к незамедлительному срабатыванию защиты:

1. 1. проверить исправность дифреле нажатием кнопки "ТЕСТ";
2. 2. отключить УЗО;
3. 3. включить в розетку электроприёмник либо переносной осветительный прибор;
4. 4. включить УЗО.

При срабатывании защиты поменять подключение проводов и повторно проверить работу схемы.

Почему нужно монтировать отдельный контур заземления

Существует два метода подключить корпус электрическое оборудование для защиты людей от поражения электрическим током.

Защитное зануление

Это подключение железных частей к нейтральному проводу. При маленьком замыкании между элементами, находящимися под напряжением, и занулённым корпусом происходит срабатывание автоматического выключателя и отключение питания. Недочетом защитного зануления будет то, что в данном случае не происходит срабатывание дифференциальной защиты.

Не считая того, при обрыве нейтрального провода корпус электроприбора оказывается под напряжением. Такая ситуация появляется так же в случае залипание фазного контакта в автоматическом выключателе.

Заземление

Это соединение корпуса оборудования с раздельно проложенным проводником и специально сделанными находящимися в земле металлоконструкциями. Такая система является более надёжной и в случае обрыва контура не приводит к возникновению высокого напряжения.

Потому согласно ПУЭ п.7.1.36 и ГОСТ 12.1.030-81 ССБТ установка заземления является неотклонимой защитной мерой. Эти документы дают конкретный ответ на вопрос — можно ли заземление кинуть на ноль? Делать это категорически ЗАПРЕЩЕНО.

Соединять эти проводники допускается только при подключении строения к системе TN-C-S в электрощитке ДО вводного автомата, причём не допускается прижатие этих проводов одним зажимом.

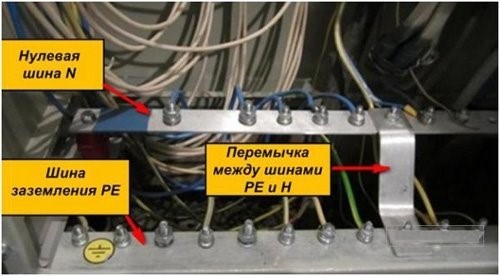

Соединение ноля и заземления во вводном щитке

При обсуждении вопроса "можно ли заземление подключить к нулю" некоторые спецы ссылаются на ПУЭ п.1.7.131, в каком разрешается кооперировать нулевой провод N и нейтральный РЕ в объединённом проводнике PEN. Вправду, существует система заземления, при которой соединение этих проводников является неотклонимым.

Особенности системы электропитания TN-C-S

Питание жилых районов осуществляется с помощью понижающих трансформаторов с глухозаземлённой нейтралью. Это означает, что вторичные обмотки соединены по схеме "звезда", средняя точка которой соединена с контуром заземления без разрывов и выключателей.

Современные меры безопасности предугадывают пятипроводную схему электроснабжения TN-S — 3 фазных провода, ноль и заземление. Последние два проводника подключаются к нейтрали питающего трансформатора.

Перевод всех жилых построек на эту схему питания предугадывает подмену ранее использовавшейся четырёхпроводной системы TN-C и обойдётся довольно недешево. Потому был разработан компромиссный вариант — система заземления TN-C-S.

Её описание и технические требования указаны в ПУЭ п.п. 1.7.3, 1.7.131-135 и рис.1.7.3. Основной особенностью этого варианта электроснабжения является внедрение совмещённого проводника PEN на участке от питающего трансформатора до ввода в здание, где он делится на два провода — нейтраль N и заземление РЕ. В точке разделения согласно ПУЭ п.1.7.61 эти провода подлежат подключению к контуру заземления строения.

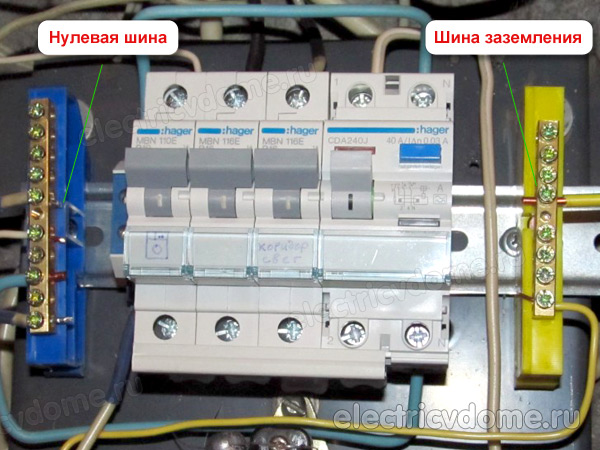

Для чего две шины, если они всё равно соединены

Само название системы заземления TN-C-S показывает на то, что нейтраль N и заземление PE объединены лишь на части полосы. В здании они должны делиться на отдельные провода. Это изготовлено из-за ряда обстоятельств:

• провод PEN, проложенный на участке от трансформатора до ввода в здание имеет большее сечение и пореже выходит из строя, чем проводка, проложенная снутри строения;
• согласно ПУЭ п.1.7.145 заземляющий провод отключать нельзя, в то время как нейтральный проводник нужно непременно отключать при ремонте проводки и оборудования.

Где нужно соединять ноль с землей

Правила Устройства Электроустановок в п.1.7.132 воспрещают использовать объединённый провод PEN в однофазовых сетях, потому делить его на РЕ и N проводники нужно до преобразования трёхфазной полосы в три однофазовых. Так как практически все бытовые электроприборы питаются от однофазовой сети, то конкретно такое напряжение подводится в квартиру.

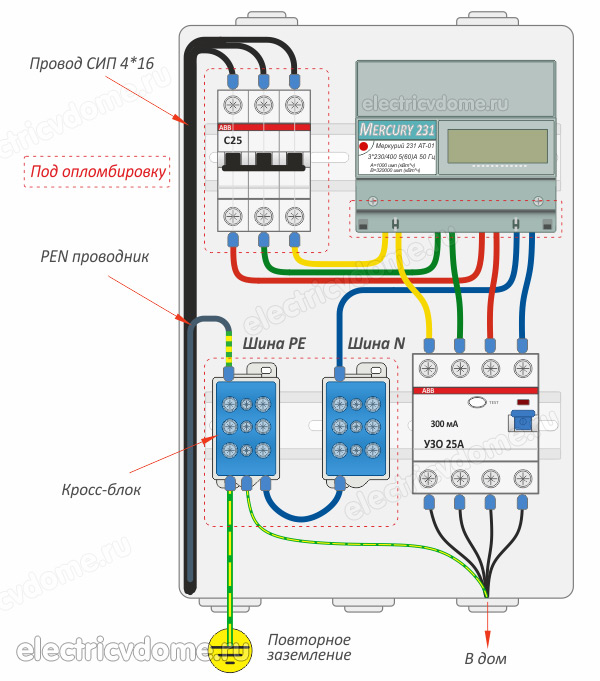

Дабы не нарушать требования этого документа подключение заземления на ноль делается во вводном щитке в здании. В высотных домах разделение трёхфазной сети на однофазовые делается в этажных щитках, но соединять тут ноль и заземление не нужно из-за ненадёжного контакта электрощита с контуром заземления строения.

Для чего соединяются рабочий ноль и заземление

Соединение нулевого и заземляющего проводников в аква щитке с одновременным подключением к контуру заземления строения делается для увеличения электробезопасности обитателей дома без замены питающих здание кабелей и преобразования системы электроснабжения в TN-C-S.

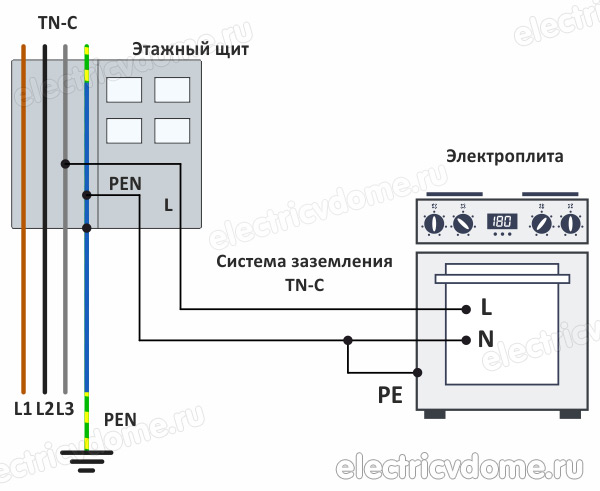

Если эту операцию не делать и подводить объединённый провод PEN к заземляющим контактам розеток, то электропитание будет осуществляться по схеме TN-C. В данном случае заместо защитного заземления практически будет употребляться зануление, даже если этот проводник дополнительно заземлить в аква щитке.

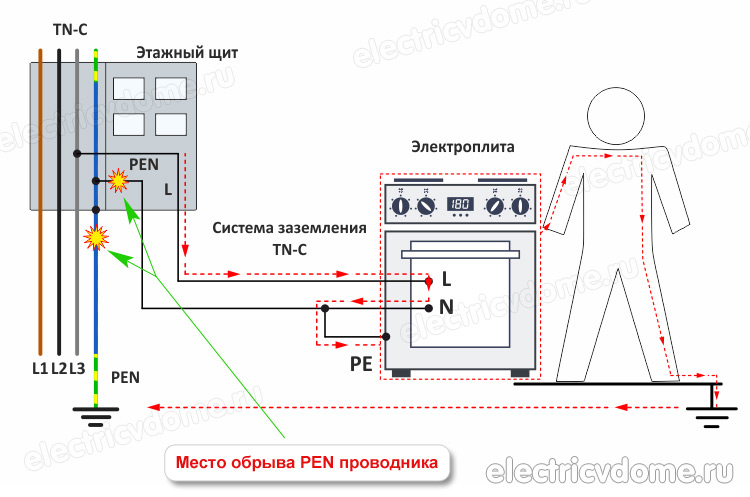

Такая система защиты не обеспечивает нужную безопасность людей из-за вероятных обрывов и нарушения контакта в песте подключения проводов, применяемых в проводке. При всем этом корпуса электроприборов окажутся подключёнными к фазному проводу.

Потому ответ на вопрос "соединять ли ноль с землей" находится в зависимости от количества проводов, подходящих к дому. При питании строения по четырёхпроводной схеме это нужно делать в аква щитке, но если в полосы имеется 5-ый провод, по которому дом подключён к контуру заземления подстанции, это делать запрещено согласно ПУЭ п.1.7.135.

Как нельзя организовывать заземление

Решая, можно ли заземление кинуть на ноль, неопытные электромонтёры совершают ряд ошибок и заместо прокладки отдельного провода к вводному щитку подключают заземление в другие места:

• Батарея отопления либо водопровод. Ранее для прокладки этих коммуникаций использовались железные трубы, на данный момент они изменяются на пластмассовые, имеющие огромное сопротивление. Не считая того, в местах соединений железных труб имеется слой изоляции — пакля либо фум-лента. Потому такое подключение не обеспечит нужную безопасность и запрещено ПУЭ 1.7.123 .
• Арматура и железные части каркаса строения. На теоретическом уровне все железные элементы сооружения должны быть соединены между собой, но на практике определенный кусочек арматуры может быть просто вмурован в бетон и не иметь связи с заземлением.
• Нейтральный проводник N. Это соединение автоматом превращает заземление в зануление, а систему питания из TN-C-S в TN-C со всеми недочетами этой схемы.

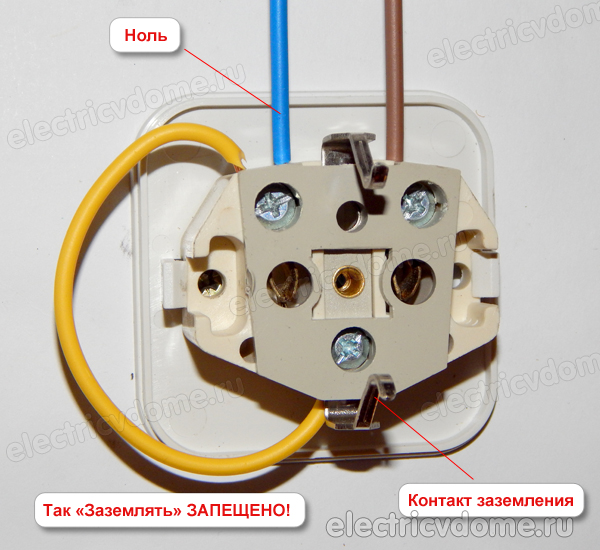

• Очередной вариант «неправильного» заземления – соединения нуля с заземлением в контактах розетки. Если при таком подключении пропадет контакт нулевого провода фаза через заземление попадет на корпус домашней техники. Это наигрубейшая ошибка которую к огорчению допускают неопытные электрики. Заземление с нулем никогда не соединяется в розетках и распределительных коробках. Соединение нуля и заземления должно производиться только ДО СЧЕТЧИКА.

Потому единственной кандидатурой подключения заземляющего провода квартирной проводки к приходящему в здание PEN-проводнику во вводном щитке является его присоединение к специально сделанному контуру заземления, который подлежит постоянным проверкам.
