Не работает теплый пол электрический

Теплые полы – это не роскошь, а комфорт. При наличии в семье малеханьких деток это иногда даже необходимость, для поддержания неизменной температуры в жилье.

Ремонт отдельных дефектов можно выполнить без помощи других, при наличии нужных устройств и инструментов.

Три главные предпосылки неисправности теплого пола

Конструкция для подогрева, представляет собой надежную систему. Cрок применения теплых полов, согласно данных технологических характеристик, без полгого ремонта рассчитан минимум на 10 лет. Хотя каждое электрическое устройство, которое эксплуатируется повсевременно, имеет не только лишь свои достоинства, но и вероятные технологические недочеты. Предпосылки неисправности в подогреве:

терморегулятор;
обрыв электрического кабеля;
неисправность в температурном датчике.

Ремонт электрического пола и диагностика обстоятельств неисправности

Подогрев пола работает по принципу любого нагревательного электрического устройства. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, находящиеся понизу под поверхностью теплого пола. Элементы либо особый электрический кабель нагревают полы с помощью электроэнергии. При появлении неисправности в подогреве для их устранения нужно провести диагностику.

Терморегулятор

Терморегулятор производит функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только лишь выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении данных номинальных характеристик температуры, устройство автоматом отключается и врубается после наибольшего понижения характеристик температуры в нагревательных элементах. Потому при неисправности устройства покрытие пола не станет греться либо очень сильно перегревается.

При обнаружении неисправности в работе системы подогрева пола диагностику неисправности спецы советуют начинать конкретно с данного устройства. Для проведения диагностики и обнаружения поломки, сначала, нужно отключить подачу электрического тока и только потом, демонтировав устройство, используя мультиметр проверить работоспособность терморегулятора.

Датчик пола

Если датчик пола размещен очень близко к нагревательному элементу, он начинает отключаться ранее, чем прогреется вся система подогрева. Так как вблизи расположенный элемент прогревается ранее и повлияет на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.

В итоге круглосуточная работа устройства приводит не только лишь к завышенному расходу электроэнергии, но и к его неисправности от завышенной рабочей нагрузки.

Неисправность нагревательного элемента либо кабеля

Одной из обстоятельств поломки может быть обрыв электрического кабеля либо нагревательного элемента. Обрыв кабеля и элемента вероятен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации неизменное давление от наступания на поврежденное место электрический кабель либо нагревательный элемент разрушается.

Для обнаружения неисправности нужно провести застыл показаний сопротивления. По данным характеристикам сопротивление не должно превосходить номинальные характеристики, обозначенные в техническом паспорте электрической системы пола. Если показания сопротивления превосходят больше чем на 5%, поэтому, кабель поврежден. В инфракрасном подогреве почаще повреждается нагревательный элемент по такому же принципу: от острых каблуков либо лишнего давления на пол.

Поиск повреждений греющего кабеля

После отключения системы от электросети нужно отсоединить кабель от терморегулятора. С помощью высоковольтного генератора найти место обрыва кабеля, так как в месте неисправности будет сотворен эффект электрической дуги.

Также для нахождения места разрыва кабеля можно применять аудио-детектор либо тестер напряжения. На месте поломки от аудио-детектора делается соответствующий звук, схожий на звук при работе металлоискателя.

Замена монитора в терморегуляторе для теплого пола Е51.716

Если же система работает, но на экране терморегулятора не показываются характеристики данной температуры, то экран нужен поменять. Ознакомившись с аннотацией можно переустановить экран.

Рекомендуется на сто процентов поменять терморегулятор либо хотя бы обратиться в сервисный центр за помощью по мере надобности ремонта устройства.

Настройка терморегулятора для инфракрасного теплого пола

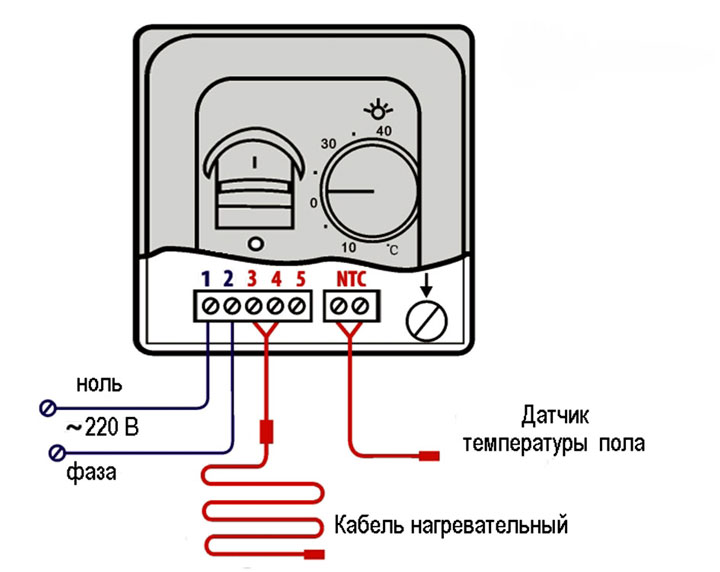

Время от времени слабенький контакт подсоединенных проводов к терморегулятору на клеммнике может стать предпосылкой проблемы в работе, другими словами пол не будет греться до установленной температуры. Для устранения данного недочета довольно плотно подтянуть винтообразное соединение и вернуть изоляцию.

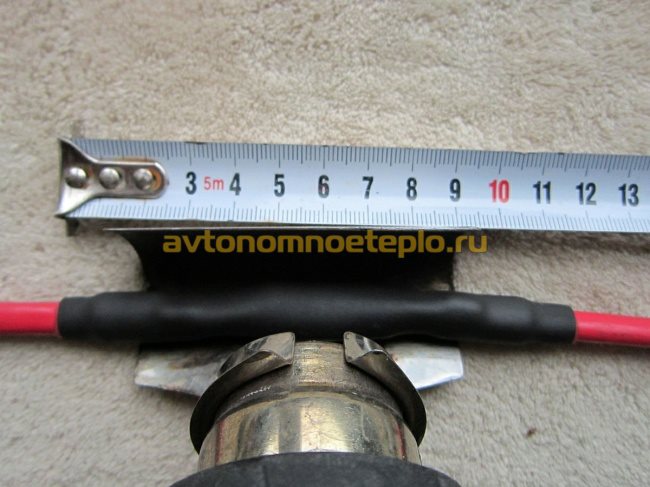

Установка ремонтной муфты на греющий кабель

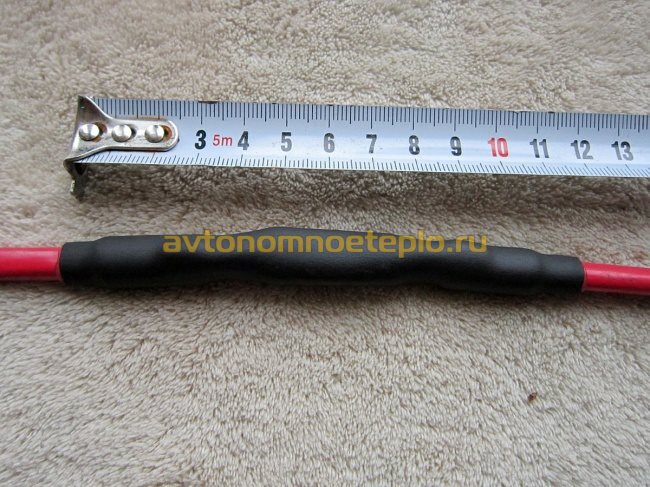

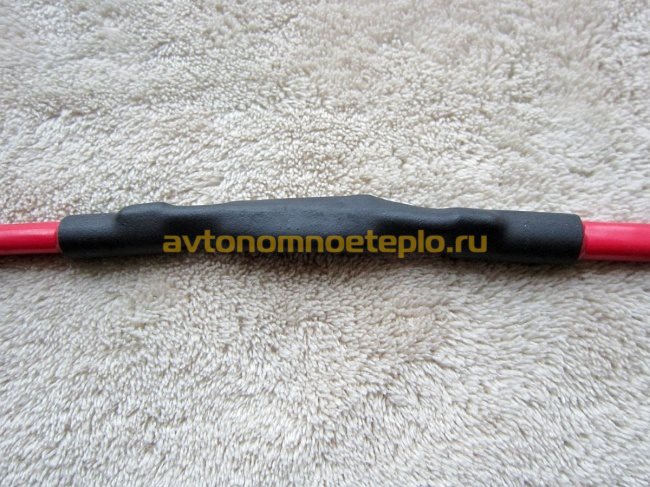

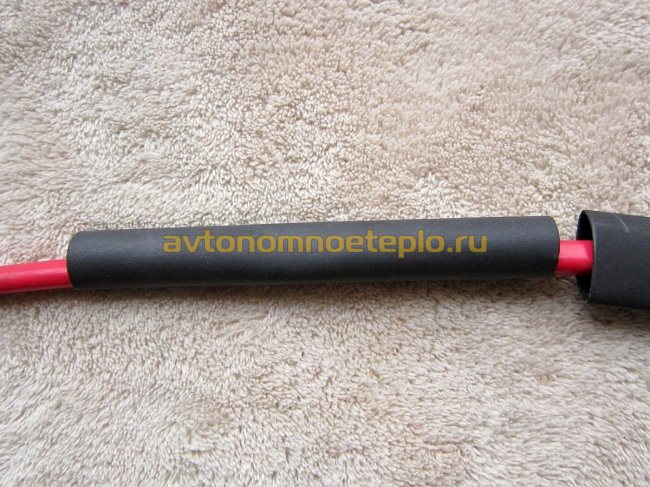

При поломке нагревательного кабеля при ремонте непременно нужно применять термоусадочную муфту, которая делает безупречную изоляцию в месте соединения кабеля. Выполняя ремонт нужно прогреть муфту потоком жаркого воздуха, можно применять обыденный фен, после того, как муфта насажена на место соединения. Под воздействием жаркого воздушного потока муфта существенно уменьшится, плотно закрыв и изолировав место соединения.

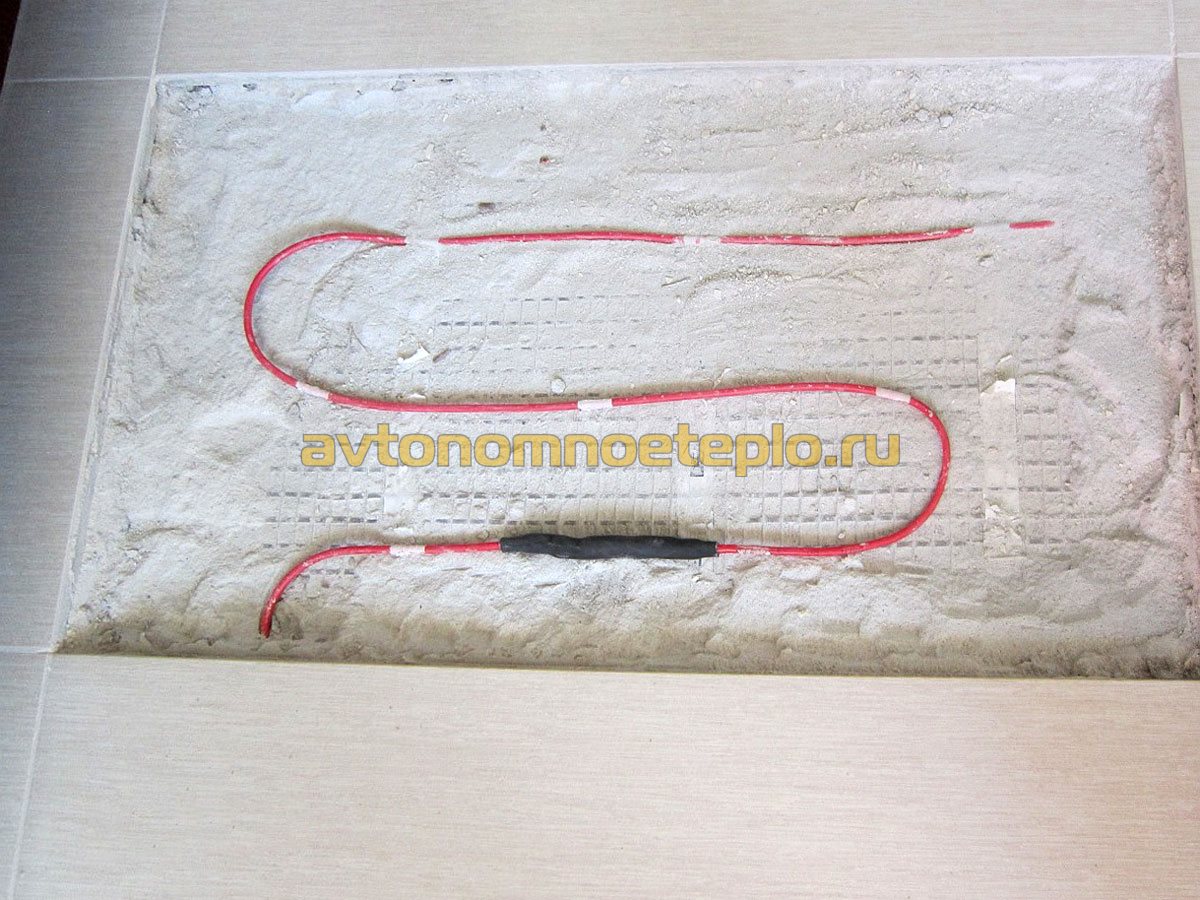

Ремонт нагревательного кабеля под плиткой и под стяжкой своими руками

Последовательность действий при выполнении ремонта:

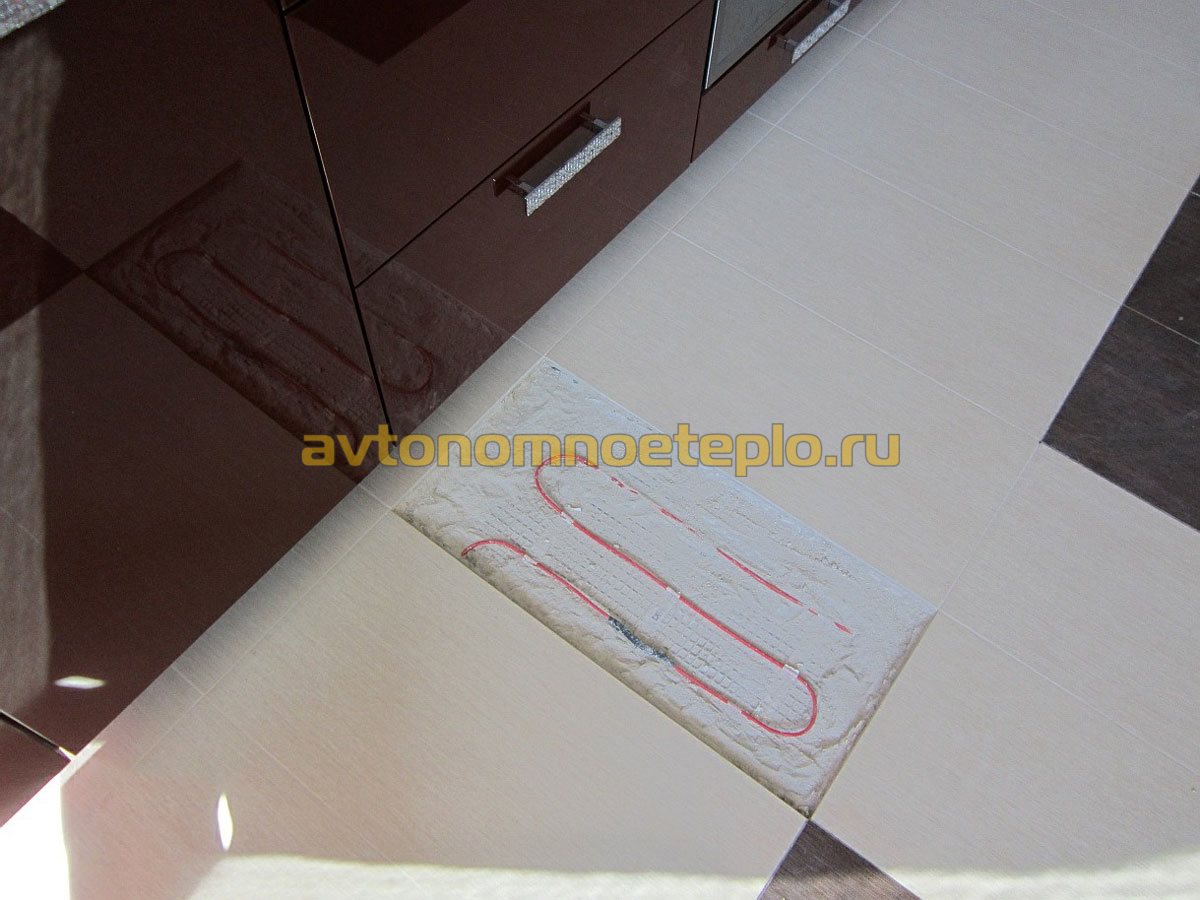

Определив место разрыва нагревательного кабеля нужно в месте неисправности поднять напольное покрытие. Зависимо от материала из чего оно изготовлено, покрытие можно поднять целой полосой. Если пол выполнен из кафельной плитки, ее необходимо извлечь, стараясь не разрушить.
Потом ознакомившись со схемой монтажа нагревательного кабеля осторожно разбить бетонную стяжку. Для удобства устранения разрыва кабеля принципиально высвободить достаточную длину.

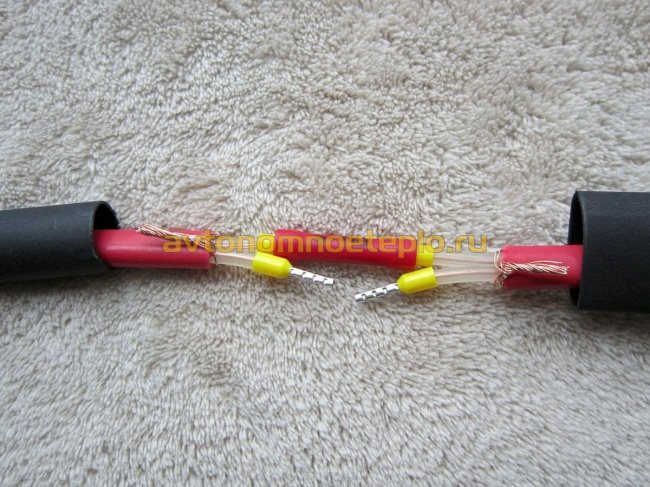

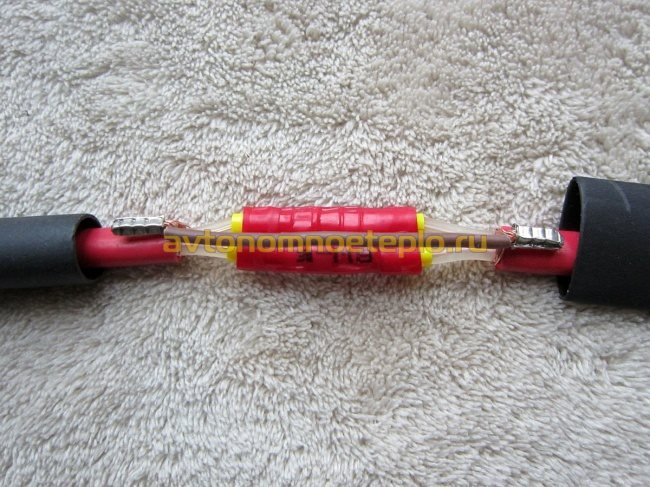

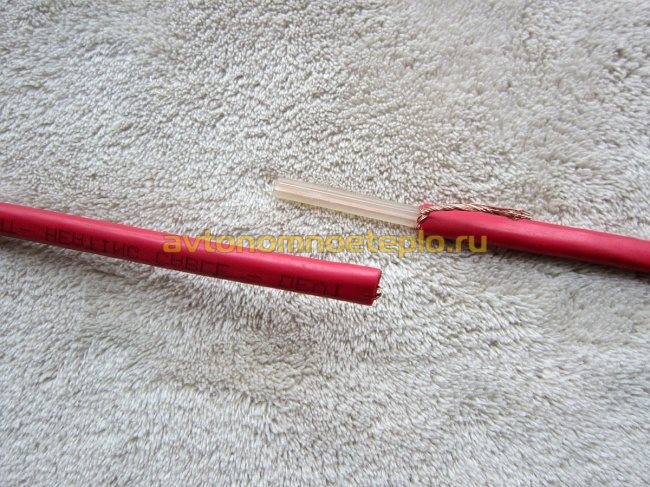

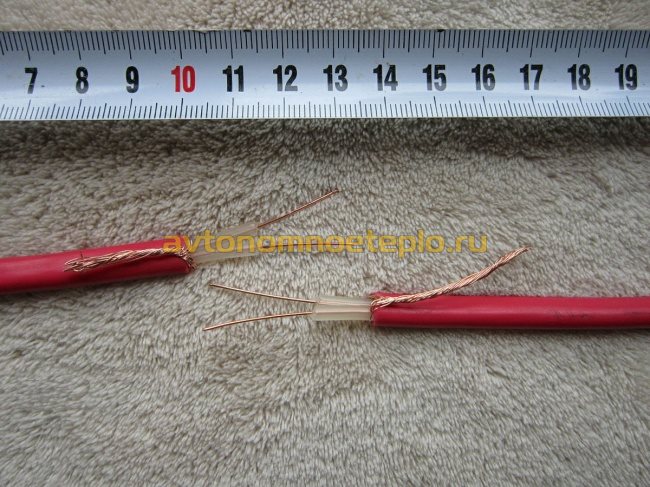

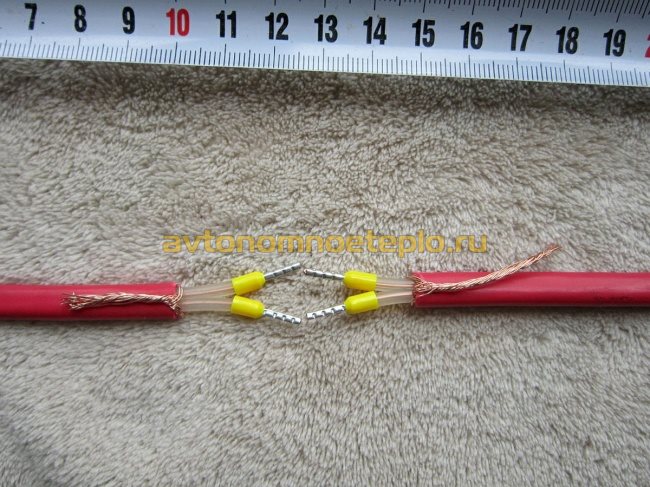

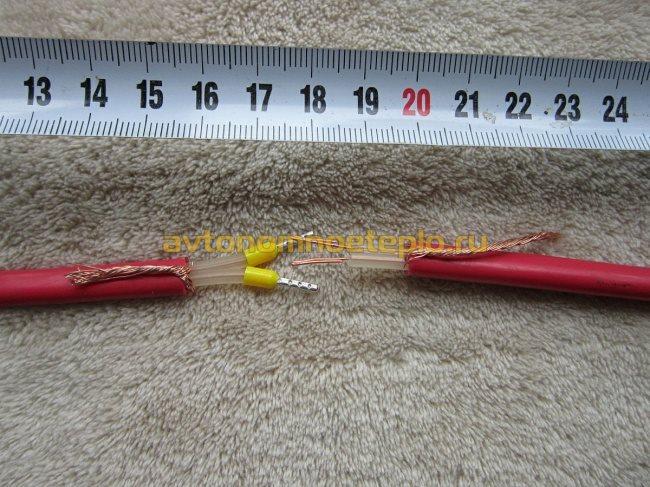

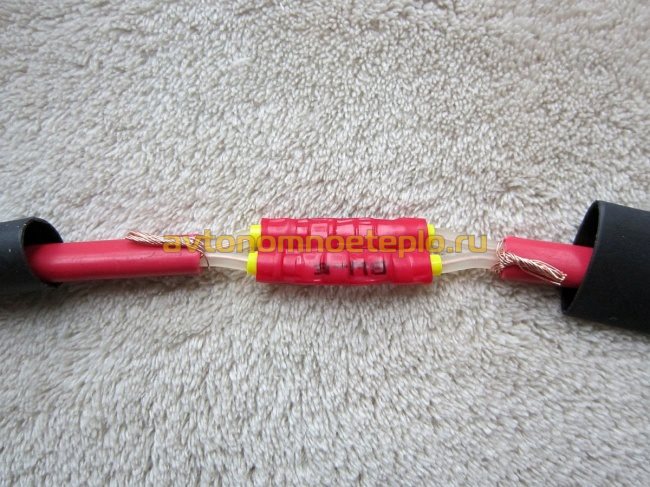

Зачистив кабель в месте разрыва соединить его и прочно зажать место соединения плоскогубцами, потом надеть специальную гильзу для сотворения прочности соединения. Выполнить изоляцию кабеля при помощи термоусадочных соединительных муфт.
После контрольной поверки работы осуществляется бетонная стяжка и после высыхания восстанавливается напольное покрытие.

Спецы советуют быть максимально аккуратными при работе с электрическими устройствами. Если вы не обладаете достаточными познаниями и не убеждены в собственных силах, идеальнее всего доверить выполнение работы экспертам.

Цены на ремонт теплого пола

Стоимость на ремонт подогрева пола находится в зависимости от:

региона проживания заказчика услуги;
предпосылки неисправности и цены замененного элемента;
величины размера выполненной бетонной стяжки и восстановления напольного покрытия.

Окончательная цена работ определяется после выполнения диагностики и нахождения неисправности.

Профилактика поломок

При обязательном соблюдении советов экспертов и аннотации по эксплуатации электрической системы подогрева реально избежать проблем и достигнуть долгого срока службы теплого пола. Существует ряд технологических мероприятий, выполнение которых при установке электрического подогрева вначале гарантируют неплохую работу.

Основным шагом является верный выбор обученных профессионалов для монтажа. Соблюдение правил при монтаже:

произведение правильных замеров и расчет нужной мощности;
подбор сечения кабеля по размеру помещения, так как подрезка провода существенно понижает его крепкость;
резка инфракрасной пленки строго по разметке;
подбор кабельных матов, их резка недопустима;
выполнение технологических характеристик при термоизоляции;
нельзя монтировать теплый пол под предметами мебели и домашней техники, дабы предупредить перегрев;
нужно поместить датчик в специальную гофрированную трубу, для защиты от повреждения;
непременное тестирование до выполнения бетонных работ;
не начинать эксплуатацию до полного высыхания стяжки.

Выполнить ремонт системы подогрева пола от электричества легко, владея необходимыми способностями. Принципиальным шагом в ремонте является не только лишь верная диагностика неисправности, но и последовательность выполнения ремонта, для избежания возгорания и жизненно-опасной ситуации.

Электрик

Теплые полы все почаще применяют для подогрева помещений. тепло исходящее от поверхности, греет воздух и дарует чувство комфорта и комфорта, позволяет ходить по полу без обуви. Установка теплого пола на техническом уровне не сложен, но неисправности могут принести истинные препядствия.

Сходу следует сказать, что теплые полы не греются так сильно, как радиаторы при масляном либо паровом отоплении. Их рабочая температура составляет 25-28 градусов, при более больших показателях может испортиться отделочное покрытие. Не все знают, что данный вид подогрева является низкотемпературным источником тепла, потому появляется вопрос – почему не греет теплый пол, хотя в реальности он исправен.

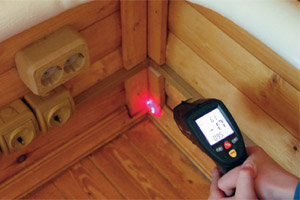

Измерить реальную температуру поверхности можно с помощью ИК-термометра, убедившись на практике в том, что большая часть кабельных электрических теплых полов под плитку полностью сумеют прогреть кафель либо керамогранит до 35-40°С.

Включите отопление на 30-90 минут, время находится в зависимости от толщины пола.
Подождите, пока температура пола сравняется с установленной на терморегуляторе. После этого нагрев отключится, индикатор и лампочка потухнут.

Обстоятельств этому может быть несколько:

1. Некорректно избран греющий кабель либо недостающая термоизоляция.
Тип и мощность кабеля выбираются в согласовании с техническими критериями укладки пола, может быть, при самостоятельном монтаже был изготовлен неправильный расчет, либо проведена недостающая термоизоляция. В этом случае следует обратиться к спецам, которые проверят все характеристики и дадут советы по устранению препядствия.

2. Установка выполнен с нарушениями.
Время от времени терморегулятор выключается, если пол слабо прогрет; причина кроется в неверной установке термодатчика; или он лежит на кабеле, или вмонтирован очень близко к нему. При соблюдении всех норм установки температура пола должна в точности соответствовать данной.
Если индикатор нагрева повсевременно пылает, означает, пол не греется до подходящей температуры. В данном случае следует далее находить предпосылки неисправности.

3. Механические повреждения кабеля.
Может быть, кабель был поврежден в момент заливки стяжки либо укладки плитки. Дабы проверить, следует отключить терморегулятор и пол, замерить сопротивление между жилами. Характеристики должны соответствовать обозначенным в паспорте значениям, с допуском в 5.

Сопротивление можно найти без помощи других по формуле: R=U?/P, где
R — сопротивление;
U — напряжение, 220 вольт;
Р — мощность кабеля.

При замере устройство указывает 0 — в системе куцее замыкание; обычно это происходит от перегрева, сечение некорректно рассчитано.
Устройство указывает бесконечность — в системе перегорание либо обрыв греющего элемента; проверьте соединительные муфты.

4. Поломка датчика температуры либо терморегулятора.
Проверьте соединительные клеммы, они должны быть плотно затянуты. Проверьте напряжение на выводах кабеля, оно должно приравниваться напряжению питания при включенном терморегуляторе.
Замерьте сопротивление датчика температуры; если оно не соответствует заявленным в паспорте — следует поменять приборы.
Часто монтажники устанавливают термодатчики так, что их нельзя поменять. В этой ситуации выходом является использование таймера-регулятора мощности, не требующего термодатчика.

Читайте по теме: Как установить люстру на потолок

5. Низкое напряжение питания.

Низкое напряжение приметно понижает эффективность работы теплого пола. Чем больше падает напряжение, тем больше понижается мощность пола. Напряжение электрических сетей следует учесть при выборе кабеля, дабы обеспечить припас удельной мощности. Ситуацию можно поправить, установив стабилизатор для увеличения напряжения. Но отметим, что проф стабилизатор напряжения на мощности, нужные для теплых полов – это довольно сложные устройства, содержащие схемы поддержания напряжения, защиты и пр. Вот поэтому мы советуем промышленные стабилизаторы. Часто оправдано их использование на весь дом (квартиру, кабинет и пр.). Отметим, что эти устройства довольно громоздки и дороги. Ряд стабилизаторов позволяет получить напряжение большее 220В, что может быть использовано для теплых полов, при условии не превышения очень допустимого напряжения для греющих кабелей.

Если не так давно установленный теплый пол не греет, предпосылки могут заключаться в неверном выборе типа греющего кабеля и его мощности. В большинстве случаев это происходит при самостоятельном оборудовании системы, когда не учитывается, что в наших сетях 220 В, а забугорных странах 230 В. Отсюда и появляется утрата мощности теплого пола от евро производителя. Рекомендация тут может быть только одна – пользуйтесь услугами экспертов, дабы избежать не только лишь этой, но и других проблем.

Очередной предпосылкой нехороший работы системы может быть некачественно проведенный установка. Выключение терморегулятора при слабеньком нагреве свидетельствует о неверной установке термодатчика. Он размещен либо очень близко к кабелю, либо соприкасается с ним.

Механическое повреждение кабеля также может привести к нарушению обычного функционирования пола. Следует убедиться в корректности подключения всей электрической цепи, проверить исправность кабеля, так как его могли разрушить во время заливки стяжки либо укладки плитки. Для этого отключают кабель от за ранее выключенного терморегулятора и проводят застыл сопротивления между греющими жилами. Погрешность не должна превосходить 5 % от обозначенного в паспорте пола.

Поломка инфракрасного подогрева

Почему не действует этот вид отопления также может быть несколько обстоятельств. Очень нередко это случается из-за отвратительного контакта в электрической цепи. Пленка к сети подключается при помощи проводов, которые подходят к медной шине, идущей вдоль всего края.

Соединение осуществляется с применением специального приспособления в виде зажима. Отсутствие нагрева разъясняется недостающим обжимом контактов, в итоге чего случилось окисление металла, а это в свою очередь привело к обрыву цепи. Дабы поправить положение нужно поменять контакты и обеспечить их надежное соединение.
Неисправность терморегулятора также может быт предпосылкой того, почему теплый пол плохо и слабо греет.

Поломка
Отсутствие питания

Для выяснения предпосылки следует провести нужные измерения напряжения, применяя нужные приборы.
А еще в доме может быть холодно даже невзирая на работу теплого пола. Предпосылкой этого является его некорректная эксплуатация.

И кроется она в том, верно ли определено основное назначение пола – он устанавливается для основного отопления либо дополнительного.

Зависимо от этого следует настраивать терморегулятор, в каком есть два датчика: наружный и интегрированный. 1-ый выслеживает температуру пола, а 2-ой держит под контролем характеристики воздуха.

Если инфракрасная пленка устанавливается как обыденный теплый пол, то следует выбирать наружный датчик, который будет демонстрировать реакцию лишь на температуру пола. Он будет срабатывать при его охлаждении, а не воздуха в помещении.

При желании обогревать все помещение, следует выбирать интегрированный датчик. В данном случае метод работы терморегулятора изменяется. Датчик включив нагрев, будет задерживать его до того момента, когда температура воздуха повысится до установленного ранее значения. Пол при всем этом может нагреться до 60 градусов. Дабы не допустить лишнего перегрева, спецы советуют включать оба датчика. Тогда наружный датчик, работая в режиме отсечки, не даст полу стать очень жарким.

Если в некий комнате эффективность отопления стала ниже, проверьте потребляемый теплым полом ток. Отклонение больше чем на 10 процентов гласит о выходе из строя нескольких нагревательных частей. В данном случае можно повысить температуру на регуляторе теплого пола, так как отремонтировать нагревательную ленту нереально. Она подлежит подмене.

Многие препядствия с подогревом легко выявить и убрать без помощи других. Но в сложных ситуациях лучше обратиться за помощью к спецам. Не глядя на то, что стоимость на их услуги может быть достаточно высочайшей, это все равно дешевле, чем замена испорченной системы отопления.

Советы по ремонту теплого электрического пола своими руками

Мастерски установленный электрический теплый пол работает безотказно практически в 100% случаев. В большинстве случаев трудности наблюдаются в тех случаях, когда кабель укладывался без помощи других. Дабы выполнить ремонт теплого электрического пола своими руками, будет нужно отыскать место обрыва кабеля и убрать повреждения.

Как отыскать обрыв кабеля тёплого пола

Дабы не пришлось срывать всю стяжку с неминуемым повторением процесса заливки полов, нужно попытаться найти, в каком месте перебит кабель. Отыскать обрыв довольно трудно и не всегда удается даже проф бригадам монтажников, но воспользовавшись некоторыми советами и советами, можно прирастит шансы на фуррор.

Поиск обрыва осуществляется следующим образом:

Прозвон кабеля при разрыве при помощи тестера помогает точно найти причину неработоспособности системы отопления. Четкое место механических повреждений находят при помощи особых инструментов.

А именно, применяется следующее оборудование:

Высоковольтный генератор — устройство определяет место обрыва кабеля при помощи сотворения дуги между незащищенной жилой либо оплеткой провода. В месте появления разряда и находится повреждение.
Аудио-детектор — механизм работы устройства идентичен с металлоискателем. Когда устройство находится над местом разрыва, издается соответственный звук.
Тестер напряжения либо сенсор сокрытой проводки . Диагностику целостности кабеля легче всего выполнить этим устройством. Сенсор проводки не только лишь указывает наличие кабеля снутри стяжки, но и позволяет с большой толикой вероятности найти место разрыва.

До того как приступать к ремонту механических повреждений, следует убедиться, что причина отсутствия нагрева заключается не в поломке термодатчика либо контроллера. Потому вначале измеряется сопротивление кабеля на обрыв.

Как отремонтировать греющий кабель пола

Труднее всего выявить неисправности и место повреждения. Устранение обрыва, хотя и просит определенных способностей, может быть выполнено без помощи других. Для этого будет нужно:

Снять напольное покрытие в месте повреждения . Труднее всего демонтировать плитку. Дабы не разрушить окрестные плитки, производятся следующие деяния. Швы очищаются от затирки. Плитка поддевается шпателем и медлительно подрывается. В месте упора следует проложить древесный брусок, дабы шпателем не разрушить покрытие.
Разбить стяжку . Для проведения работ нужна терпение. Стяжка снимается осторожно, дабы не разрушить кабель еще в нескольких местах. Аварийный ремонт разрыва кабеля электрического тёплого пола, начинается только после того, как освобождено достаточное количество провода для проведения работ.

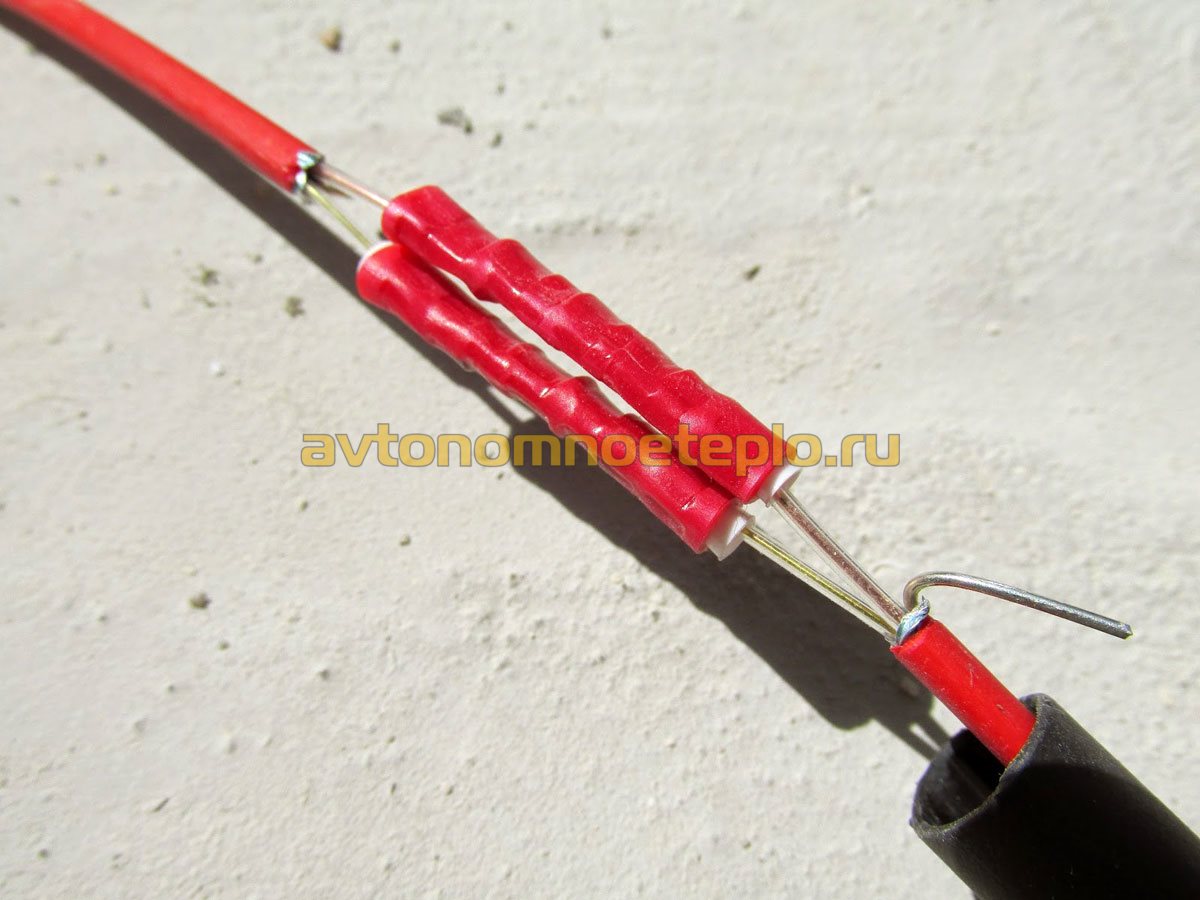

Ремонт жилы . Обычно, в компании занимающейся продажей теплых полов, сразу предлагают ремкомплект для восстановления. В набор входят гильзы и термоусадочные муфты. Вернуть обрыв греющего кабеля можно следующим образом. В месте обрыва жила зачищается и соединяется средством гильзы. За ранее на провод одевается соединительная муфта для ремонта кабеля тёплого пола. Гильза обжимается особыми плоскогубцами. Устанавливается ремонтная муфта на кабель и прогревается строительным феном. По мере нагревания, пленка муфты миниатюризируется в размерах и изолирует покоробленный участок.
Проверка работоспособности . Сходу после восстановления повреждений в нагревательном кабеле, теплые полы могут работать в обычном режиме. Врубается терморегулятор. Спустя 30-40 минут провод набирает нужную температуру.
Ремонтируется стяжка, плитка укладывается на место.

Самому отремонтировать кабель не так и трудно. Но дабы выполнить работы без помощи других, будет нужно:

Устройство для обнаружения обрыва кабельных полов.
Ремкомплект.
Инструмент для ремонта.

Оборудование для ремонта электрических теплых полов

Можно соединить разрыв таким макаром, что после ремонта полы совершенно не станут греть, или станут предпосылкой недлинного замыкания и возгорания в квартире. По этой причине производитель строго регламентирует, какой инструмент и материалы для ремонта нужно применять.

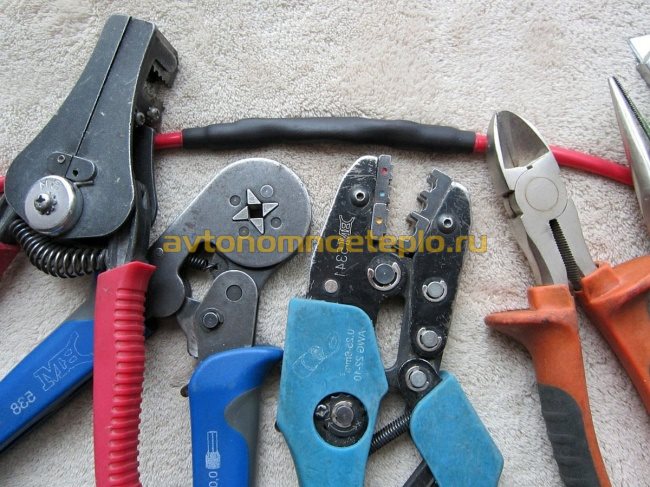

Инструмент для ремонта:

Стандартный набор электрика. Кусачки для снятия изоляции, плоскогубцы, тестер – все это пригодится в процессе диагностики и ремонта. Дабы проверить повреждение кабеля, будет нужно спец оборудование (тестер сокрытой проводки, аудио – сенсор и т.д.).
Пресс-клещи — нужны для обжима соединительных гильз. Зажать гильзу средствами находящимися под рукой не получится, потому будет нужно приобрести либо взять в аренду спец клещи.
Строительный фен. Термоусадочная муфта при нагревании миниатюризируется в объеме и изолирует место разрыва. Некоторые мастера с этой целью применяют открытый огнь зажигалки либо спички, но в этом случае это малоэффективно.
Перфоратор – нужен, дабы сбить стяжку и вызволить провода. Во время работы будет нужно насадка в виде лопатки.

Если хотя бы один из советов о том, как поменять повреждения электрического теплого пола, показался сложным либо вызвал недоумение, лучше обратиться за помощью к спецам. При выполнении работ следует соблюдать нормы безопасности, описанные в ПУЭ .
