Как проверить реле и мотор на холодильнике Indesit и Атлант
Подробности Создатель: evgenij Категория: Ремонт холодильника своими руками Просмотров: 60262
Как проверить реле запуска мотора на холодильнике Индезит и Атлант
Для начала вы должны осознавать что на холодильниках Атлант и Индезит стоят фактически однообразные моторы — это или мотор от бренда Danfoss (сейчас компания Secop), или изготовленный по его лицензии на заводе Атлант. Есть ещё один компрессор, который отличается от Дэнфосса, речь идёт о моторе, который выпускается конкретно концерном Атлант, какой из них надёжнее я сказать не решаюсь, но что касается атлантовского движка, то сейчас на одноимённых холодильниках, я его уже фактически не встречаю, в главном ставятся мотора от Danfoss. Различить уникальный Атлант от лицензии, можно тривиально, довольно поглядеть на реле запуска мотора (ниже вы сможете узреть фото). Вот отныне уже можно гласить о том, как проверить мотор на холодильнике Атлант и Индезит. Прежде всего, нужно перечислить признаки неисправности реле и мотора
- Мотор не запускается
- Мотор запускается на несколько секунд и глохнет
- После включения в розетку, мотор работает очень тихо и через несколько секунд отключается
- Компрессор не запускается после 1 отключения, другими словами холодильник набирает холод, отключается, а позже запуститься не может
Далее по порядку мы будем разбираться со всеми этими пт, но для начала направьте внимание на рисунки, которые размещены ниже

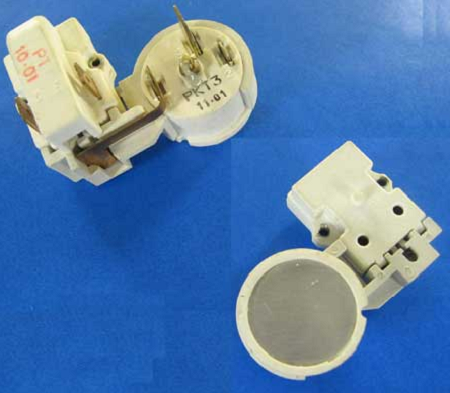

Фото пускового реле мотора Атлант

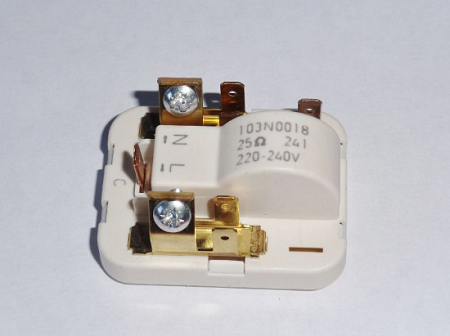

Фото пускового реле мотора Danfoss
Как проверить пусковое реле мотора
Начнём с первого пускового реле, другими словами конкретно для атлантовского мотора. Это реле пылает достаточно изредка, но вправду такое случается. Прежде всего нужно до него добраться и в этом случае, самый верный метод его проверить, это поставить на заранее рабочий мотор, если компрессор будет работать в обычном режиме, то вероятнее всего релюшка целая и делему нужно находить в моторе. Я всегда советую, своим клиентам выполнить следующие, просто снять данную деталь с мотора и принести ко мне в мастерскую. За проверку, я средств никогда не беру, как закон другие мастера поступают также, здесь главное не смущяться. Поймите во-1-х вы облегчите работу мастера, тем что ему не придётся просто так выезжать на дом, а во-2-х вы уже будете знать к чему готовиться. Продолжим тему и поглядим, что в этом реле может выйти из строя и вообщем как оно работает
- Позистор → Некоторые именуют эту деталь пилюлей либо терморезистором. Выполнена она вправду в форме пилюли и делает следующую функцию — после пуска мотора этот термоэлемент греется, при всем этом увеличивается его сопротивление, в итоге пусковая обмотка отключается. Здесь принципиально знать, что в холодном состоянии сопротивление позистора около 30 Ом, в нагретом состоянии оно уходит в килоомы. В общем время от времени этот терморезистор рассыпается и в итоге мотор не может запуститься, так как на пусковую обмотку не поступает электричество
- Защитная спираль → Изготовлена она из вольфрамовой проволоки и в случае если она греется, биметаллическая пластинка, которая находится обычно сверху либо с боковой стороны, размыкает контакт — таким макаром мотор отключается, проще говоря, эта спираль играет роль предохранителя. Отключение от электричества происходит вследствие того, что мотор начал потреблять ток выше нормы, обычно так происходит когда на обмотках появляется куцее замыкание. Сопротивление спирали, находится в районе 1,5 Ом. Если вы проверили её сопротивление и оказалось, что спираль в обрыве, то на 99% для вас придётся поменять мотор
Из практики могу высказаться так, если ваш холодильник врубается всего на несколько секунд, то почти всегда виновно в этом не реле а мотор. Сейчас можно приступить ко второму типу реле, которое ставят на компрессоры Danfoss либо Атлант изготовленного по лицензии. Особенностью этой релюшки, будет то, что в ней нет защитной спирали, которая в случае неисправности мотора должна его отключать. Дело в том, что в этих моторах, предохранитель стоит снутри самого мотора, и добраться до него фактически нереально. Весь остальной функционал таковой же и с таким же принципом деяния, я имею в виду позистор (терморезистор). Для того дабы вы лучше понимали, как устроено реле запуска мотора, я снял видео, в которым достаточно доходчиво рассказываю как проверить не только лишь реле но и сам мотор
Глядеть видео, про проверку мотора на холодильнике Индезит и Атлант
Хотя в этом ролике я достаточно тщательно поведал про проверку, всё-таки некоторые аспекты остались за кадром, это касается самой системы остывания и компрессора. Случается так, что мотор запустился на несколько секунд и здесь же отключился, очень изредка, но это происходит вследствие забитой капилярки либо осушительного фильтра. Выходит так, что в конденсаторе собирается высочайшее давление и мотор начинает потреблять излишнюю электроэнергию, другими словами ампераж растет и как следствие реле это лицезреет и отключает мотор. Мастера отлично знают этот аспект и к огорчению некоторые нерадивые ребята этим пользуются, я вас не призываю к тому, дабы вы своими руками попробовали проверить данную догадку, так как для этого придётся вскрывать систему. В общем сущность в следующем, нужно спустить газ и отпаять осушительный фильтр, позже включить холодильник и поглядеть на работу мотора, если он снова отключится через несколько секунд, то здесь уже деваться некуда и нужно его поменять. Делать самому, это категорически запрещено, так как мастер должен созидать количество хладагента в системе и не считая того, система может набрать воды
Как проверить компрессор на холодильнике Индезит и Атлант
Как я писал выше, прежде всего нужно проверить реле и только позже уже браться за мотор. Но что делать если вблизи с вами нет мастерской и для вас просто негде отыскать схожего рабочего мотора. В таком случае нам поможет мультиметр и таблица сопротивлений обмоток, которая размещена на моем веб-сайте по этой ссылке . Зная сопротивление пусковой обмотки и рабочей обмотки, вы без усилий обусловьте всё ли в порядке с вашим мотором. Естественно бывают случаи, когда сопротивление обмоток соответствует заводским, но мотор упрямо не запускается либо запускается всего на несколько секунд. Что касается нескольких секунд, то об этом я написал выше, а вот о том что касается, когда движок вообщем не запускается, мы на данный момент побеседуем. Дело в том, что в движке для холодильника, стоит компрессор с помощью которого создается давление газа в конденсаторе. Итак вот, поршень в этом компрессоре время от времени приклеивает, в конечном итоге пусковой обмотке не хватает мощности его двинуть с места. Ниже вы сможете поглядеть видео о том, как устроен мотор для холодильника
Глядеть видео, как работает мотор холодильника
Для того, дабы вы лучше понимали сущность трудности, и я более тщательно сумел для вас разъяснить, в каких случаях для вас лучше обратиться к мастеру, а в каких случаях можно выполнить ремонт своими руками, я подобрал несколько вопросов и ответов на них, которые на мой взор очень отлично открывают эту тему. Все комменты взяты с моего канала YouTube
У меня холодильник Атлант, неувязка в том, что после разморозки мы его включили в розетку, он проработал как и положено около 2 часов, позже отключился, но так и не включился. Через некоторое время мы услышали щелчки сзади холодильника, как я сообразил это щёлкало реле с периодичностью примерно около 5 минут. Мотор чуть-чуть гудел, но врубаться не желал. Я выключил холодильник из розетки и через минут 20-30 его включил, холодильник заработал нормально, но снова до отключения. Через час после отключения, как я услышал щелчки реле, я сделал туже функцию, другими словами выключил его из розетки на 20 минут и назад включил. Сейчас он работает нормально, другими словами отключается и врубается. Растолкуйте в чём может быть причина — холодильник стоит на кухне, а один из мастеров мне произнес, что такое поведение мотора связано с жарой. У нас двухкомнатная квартира, перенести его в другое место просто нереально. Порекомендуйте как быть
Для вас верно порекомендовали, его нужно перенести в более прохладное место, дело в том что из-за нагрева мотора, вероятнее всего приклеивает поршень компрессора. Если вы будете продолжать воспользоваться техникой в схожем русле, то она у вас не длительно проходит. Но я всегда вхожу в положение потребителей и таковой случай не единичный, потому идеальнее всего поставить вентилятор в цепь мотора, так что бы он обдувал мотор. Другими словами дабы при запуске мотора, запускался и вентилятор, для его охлождения. Подойдёт обычный вентилятор с вытяжки, поверьте я проделываю такую функцию, с каждым третьим агрегатом и нужно сказать очень отлично помогает, в особенности тем кто проживает на последнем этаже и у кого окна выходят на южную сторону
Дайте совет, холодильник Индезит не врубается. Я снял реле запуска мотора, как в вашем видео, разобрал его, оказалось что позистор либо пилюля, я не знаю как эту фигню именовать, стопроцентно рассыпалась. Такового у меня не было, но валялось реле со старенького Норда. В общем я из него вытащил этот позистор и всунул в реле Дэнфосса. Включил холодильник и он у меня заработал. У меня вопрос, нужно ли мне брать новое реле либо и так сойдет
5 с плюсом за находчивость, я не один раз экспериментировал с этими терморезисторами. Если по поперечнику, толщине и ширине он подходит, то можно бросить и так. Сопротивление у позистора, на всех моделях реле фактически однообразное и функции он делает такие же, так что думаю различия нет
На холодильнике Indesit релюшка повсевременно отщёлкивает мотор от электричества. Поставил другое реле, происходит тоже самое, в общем он даже не запускается, а просто как-то гудит некорректно, другими словами как-то тихо и позже через секунд 10 вообщем не гудит. Мастер произнес, нужно поменять мотор. Может всё-таки не в моторе дело, что-то мастер некий стрёмный
Мастер не стрёмный, по всей видимости мастер произнес то, что есть по сути, а не то что для вас хотелось бы услышать. В таких случаях, на 99% виновником является мотор, а точнее его компрессор, также может быть перегоревшая пусковая обмотка
Комменты
# Максим 26.05.2019 18:25
Холодильник Атлант выключался и писал ошибку F5 — высочайшее напряжение сети. Подключили стабилизатор. Морозильная камера заработала, а холодильная камера нет (Указывает высшую температуру). Замерил градусником 20′ всего. Как запустить?
# евгений 26.05.2019 18:28
Прежде всего нужно проверить датчик холодильной камеры, непременно нужно поглядеть как работает заслонка (если Ноу Фрост). Если холодильник с плачущей системой, то полностью может быть неувязка в клапане либо модуля управления, кстати модуль управления в холодильнике Атлант — это слабенькое звено, также может выйти из строя сам клапан
Добавить комментарий
Задавать вопросы в комментах можно только по теме. К примеру, если спрашиваете про термостат то пишите свой вопрос лишь на страничке связанной с схожим ремонтом, а не под амортизатором для стиральной машины. Комменты не в тему — будут удаляться
Холодильник Атлант не отключается
Холодильник Атлант не отключается (работает безпрерывно) при простых нарушениях критерий эксплуатации либо суровых поломках. Потому поначалу необходимо исключить все причины, которые могут сказываться на режиме работы холодильника и только позже обращаться к мастерам. Вы сможете проконсультироваться с нашими мастерами по телефону – они подскажут для вас, что проверить, если холодильник Атлант работает и не отключается. При подозрении на суровую неисправность просто оставьте заявку – спецы приедут к для вас в последнее время, проведут диагностику и ремонт холодильника.
Главные предпосылки
Если рокот компрессора слышен повсевременно, прежде всего спецы советуют направить внимание на три предпосылки, по которым это может происходить.
- Некорректная установка холодильника. На задней стене холодильника находится конденсатор. Для настоящего термообмена между стенкой и конденсатором должно оставаться свободное место как минимум 10 см. Близкое положение к стенке вызывает перегрев компрессора, затруднение отдачи тепла конденсатором, что приведет к непрерывной работе. Такая же ситуации появляется, если вблизи стоит плита либо батарея, холодильник размещен на солнечном месте.
- Термостат. В старенькых холодильниках неувязка нередко обоснована выходом из строя термостата. Для решения трудности довольно поменять деталь.
- Включена функция суперзаморозки либо терморегулятор выставлен на максимум. Холодильник обязан долгое время поддерживать низкую температуру. Дабы достигнуть подходящих характеристик, мотор работает повсевременно. Проверьте опции и по мере надобности откорректируйте их.
В штатном режиме компрессор отдыхает каждые 10-20 минут. Время от времени наружные причины содействуют его более длительной работе. Но и в данном случае за час должна произойти хотя бы одна остановка мотор-компрессора. За ранее неисправность определяют по сопутствующим признакам.
Если холодильник сильно морозит
Если холодильник не делает перерывов в работе, а температура при всем этом еще ниже данной опциями, рассматривают три варианта.
- Включен режим заморозки либо выставлена очень низкая температура. Эти причины были тщательно рассмотрены выше.
- Неисправно защитное реле. Его контакты не размыкаются, ток безпрерывно подается на мотор, компрессор не останавливается. Неисправное реле меняют.

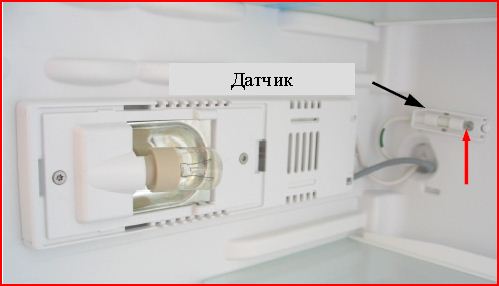

- Термодатчик. Датчик систематически замеряет температуру и передает показания управляющему модулю. Неисправный датчик не фиксирует достижение нужной температуры, соответственно, и не подает никаких сигналов.
Слабенькое остывание
Компрессор по некий причине не может сделать требуемую температуру, потому и работает без остановок на отдых. Происходит это по трем причинам.
- Теплопритоки. Дверь холодильника закрыта неплотно либо изношен уплотнитель – нарушена плотность. Холод равномерно уходит из камеры, замещается проникающими вовнутрь теплопритоками.
- Утечка хладагента. Конкретно хладагент обеспечивает остывание воздуха в холодильнике. Без него неосуществим холодильный цикл с поочередным отбором и отведением теплоты. При недостающем уровне хладагента в системе производительность компрессора понижается. В попытках сделать подходящий температурный режим он работает без остановок.
- Износ компрессора. Ресурс работы компрессора зависимо от его мощности в среднем составляет от 3-х до 10 лет. Чем подольше эксплуатируется холодильник, тем ниже производительность компрессора.
Без помощи других можно совладать только с наружными факторами, мешающими настоящей работе холодильника. В других случаях лучше как можно быстрее обратиться к спецам. Не стоит долгое время эксплуатировать холодильник с безпрерывно работающим компрессором – это приведет к перегреву и последующему выходу из строя.
Неисправность холодильника Атлант.
Холодильник врубается и через несколько секунд выключается, отпинаешь компрессор, он запускается с третьего раза, начинает холодить, но позже опять отключается. .
Где находить делему? Как выполнить, дабы он дотянул до пн.
Наилучший ответ
Если холодильник врубается, а позже скоро отключается, вообщем происходит отключение, то холодильник что-то отключает.
Про определенную модель не знаю. Напишу вощбем, для обычного варианта.
Отключить холодильник могут только два устройства.
Штатно его отключает термореле.
Аварийно его отключает пускозащитное реле.
Термореле обычно стоит снутри холодильника, и ручка регулировки температуры как раз торчит из него. От термореле идёт трубка термодатчика к испарителю, той штуке, которая снутри холодит.
Пускозащитное реле стоит обычно сзади около мотора и представляет собой два различных устройства, расположенных в одном корпусе. Пусковое реле обеспечивает запуск мотора. Защитное реле обеспечивает защиту мотора от сгорания.
Стремительно выключать холодильник на теоретическом уровне могут оба реле — термореле и защитное.
Термореле может стремительно срабатывать, если из его трубки через трещинку сильно утёк хладон — там тоже хладон, как и в самом холодильнике, никак с хладоном в холодильнике не связанный. применяется для термочувтвительности.
Защитное реле может стремительно отключать холодильник, если в этом реле ослабела пружина. Либо если в моторе замыкание, и защита срабатывает обыденным методом.
Если отключение происходит через несколько секунд — больше похоже на защитное реле. Если больше, чем через 20 секунд — больше похоже на термореле.
Без диагностики и проверки на месте найти тяжело.
Есть ломовой метод обеспечения работы холодильника, если дело в реле. К примеру, можно, но очень небезопасно, включить мотор компрессора впрямую, без термореле и защитного реле. Тогда холодильник будет просто работать без остановки, если дело было в реле. Включать необходимо в таком случае непременно через пусковое реле, если нет опыта запускать вручную, там схема при запуске и через несколько секунд — принципно различная, не та обычно спаливает мотор. Но при подключении впрямую, без защитного реле, в случае замыкания может сгореть мотор, его нечему будет отключать. Такое может привести к пожару.
Источник: Чинил холодильник, менял оба реле.
Спасибо за инфу. В общем и целом все понятно, что нифига не понятно. . Никакой пружины я не отыскал в пускозащитном реле. Как я понимаю, если б в моторе было замыкание, то он бы повсевременно вырубался. А здесь, после пинка, он проработал весь цикли тормознул по команде термореле.
Виктор Ковалёв Оракул (52821) Как есть.. . Неувязка, я так понимаю, уже теряет актуальность, задачка была, дабы доработал до пн., а он уже скоро. На всякий случай два прибавления. 1-ое. Запускать мотор можно и в ручном режиме, о чём написал, кроме пускового реле, если есть опыт. Я запускал, когда чинил, нет заморочек. Но оставлять работать без пускового реле очень небезопасно. (В одном комменты не помещается.)
Другие ответы
Снимите реле пусковое (на компрессоре пластмассовая коробка) . Её позже просто поставить вспять, не перепутаете. Снимите с неё крышку и поставьте реле назад НО без крышки и включите. Если спираль на реле накалится до красна и отключит компрессор и он жаркий, то обмотке пусковой хана в компрессоре (их там 2шт) . Только свалка его спасёт. Если реле рассыпалось либо чёрная снутри и пахнет, означает просто реле вышло из строя (продаются) . Но по собственному опыту скажу, что если холодильник работать пробует и практически сходу выключается, то в процентах 95-ти пипец пришёл самому компрессору. Ну и последний случай — кто то безуспешно откалывал лёд в морозилке ножиком и пробил мороз. камеру и фреон вышел
Спасибо за ответ! Поверил все, как Вы написали. Реле полностью живо, ни какого разогрева до красна и никаких запахов. Компрессор запускается в работу через секунд 5, после передергивания вилки в розетку. Работает с обычным звуком секунд 5-10 и всё.. Похоже это реально сдох компрессор. Очень жалко. . пропадают продукты. ((((((
Мой атлант несколько новее, чем на фотке, но смысл ясен. .
Большущее спасибо!
со злобы саданут по боковой стене ногой. Запустился "свирепый монстр" и работает уже сколько времени. . даже наморозил льда в камере
